Резюме по схемам
Такие системы подключения водонагревателя к котлу исключают одновременную работу нагрева воды и отопления дома. Но неудобство это вызовет только один раз, при запуске системы, так как теплоноситель будет холодным, весь процесс по времени займет от часа, в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.
Если горячее водоснабжение будет стоять в приоритете в обоих случаях, эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагрев воды, другой — на отопление.
Как подключить бойлер косвенного нагрева к одноконтурному котлу
Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.
Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.
Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.
Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.
Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.
Контролируйте давление.
На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
Бойлер косвенного нагрева
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

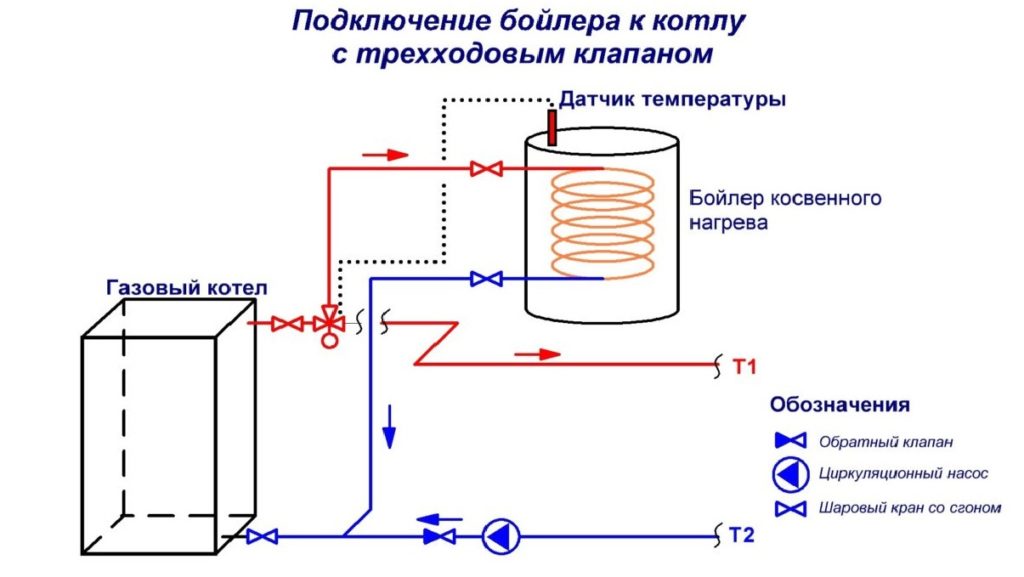

Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

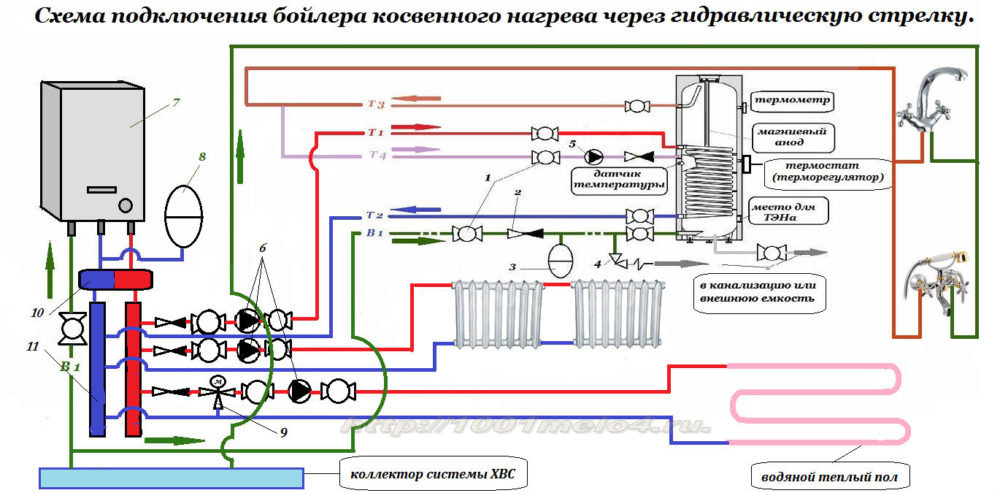

Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Схема монтажа с двумя насосами
Еще одна распространенная схема подсоединения бойлера косвенного нагрева – с задействованием двух насосов. В данной схеме настраиваются два отдельных, параллельных друг другу, контура: отопления и самого бойлера – каждый из них снабжен собственным насосом рециркуляции.
Приоритетное место в данной системе отводится бойлерному контуру, поэтому насос бойлерной системы монтируется перед отопительным насосом. Обязательный компонент схемы – обратный клапан, который не дает двум потокам воды смешиваться и обеспечивает правильное распределение жидкостей по контурам. Также тут не обходится без уже знакомого термодатчика, который подает сигналы клапану, тем самым управляя работой насосов.
Схема монтажа с двумя насосами
Схема обвязки бойлерного прибора с двумя насосами наилучшим образом подходит для систем с двумя обособленными котлами нагрева. Каждый из них должен иметь самостоятельное питание и обеспечивать нагрев жидкости в отдельных контурах: один котел должен отвечать за общее отопление жилища, а второй – за нагрев бойлерной воды для бытового использования. В таком случае схема функционирует следующим образом: когда вода в бойлерном баке остывает до нижней отметки, поток теплоносителя переключается для ее нагрева, а после достижения запрограммированной температуры вновь возвращается в основной отопительный контур.
Такой вариант выполнения обвязки ценится благодаря быстрому нагреву воды: за счет оперативности работы оборудования при переключении нагрева на контур бойлера теплоноситель в главной отопительной системе не будет успевать остывать.
Подключение бойлера косвенного нагрева к одноконтурному котлу — схема
Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.
Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Конструкция бойлера косвенного нагрева
Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.
В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.
Как подключить бойлер (водонагреватель) косвенного нагрева
Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.
Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.
Особенности подсоединения БКН
Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.
Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену
Крепеж производится при помощи анкеров.
Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум
При этом БКН не стоит ставить слишком далеко от котла непосредственно.
Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.
Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.
Регулярное обслуживание — залог долговечности горячего водоснабжения
Установленный бойлер требует периодического обслуживания. Выполняя эти несложные действия, вы обеспечите себе много лет надёжного и бесперебойного водоснабжения:
- Не перегревайте водонагреватель. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака.
- Контролируйте давление. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
- Регулярно заменяйте магниевый анод. Это устройство «притягивает» к себе ионы металлов, растворённые в воде. Если анод разрушен, то агрессивная среда может привести к коррозии стенок бойлера и выходу его из строя. В зависимости от рекомендаций производителя, магниевый анод меняется каждые полгода, или раз в 2–10 лет.
Видео-инструкция по подключению БКН
Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.
Общая информация о схемах подключения:
Практические советы по монтажу:
https://youtube.com/watch?v=0aw_fopqIj0
Обзор обвязки БКН:
Профессиональный обзор бойлера на 80 л:
Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.
Как вам статья?
Мне нравитсяНе нравится
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

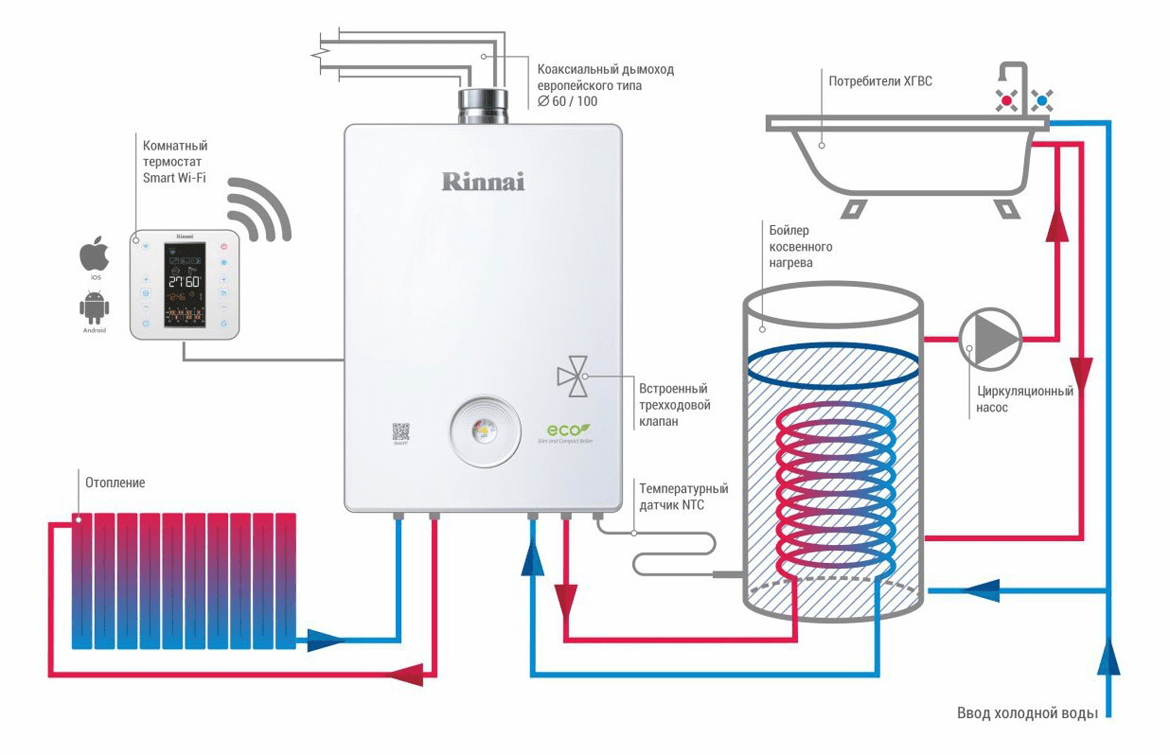

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схема обвязки бойлера косвенного нагрева с рециркуляцией
Для начала необходимо выбрать подходящий размер бака. Рассчитав давление в системе отопления, так как вода нагревается посредством змеевика, необходимо учитывать размеры внутренней конструкции для проведения обвязки.
При рециркуляции жидкости в системах ГВС обеспечивается горячей водой любая точка систем без дополнительных действий по её проливанию. Чтобы это сделать, монтируются контуры, по которым протекает жидкость из бойлеров по всем системам. В конце вода вновь должна вернуться в бойлер.
Проводится рециркуляция с помощью небольших насосов. Они работают практически без звуков. Установленные виды системы дают возможность поддерживать стабильную температуру жидкости в любых точках контура по дому. Есть 3 самые распространённые схемы рециркуляции в доме:
Установка трехходовых или сервоприводных клапанов. Используется по большей части для баков напольного и настенного типа. Конструкция примечательно тем, что имеет два выхода. Один идёт на горячее водоснабжение, которое нагревает отопительное оборудования, другая на отвод воды для бытовых нужд.
Схема монтажа с трёхходовым клапаном
Установка 2-х насосов циркуляций на 1 систему. Такой тип схемы позволяет распределить поступающую воду по потокам на отопление и непосредственно нагрев жидкости в баке. Бойлеры такого типа обладают встроенными термостатами и автоматическими переключателями направления поступающей жидкости.
Монтаж двух насосов циркуляции в одной системе
Использование гидравлических стрелок. Нужны, когда в домах есть больше 2 контуров, к которым могут относиться отопление, тёплые полы, горячее водоснабжение и т.д. Она действует по принципу нагрева от всех источников теплоснабжения. Есть 1 минус, который заключается в том, что одновременно получить источник тёплой воды будет невозможно из нескольких узлов.
Применение гидравлической стрелки
Подбор схемы обвязки бойлера и подключение его к отопительной системе, учитывая способ рециркуляции, необходимо проводить в соответствии с точными расчётами потребительного объёма в системе горячего водоснабжения. Ошибка в выборе метода подключения может привести к поломке насосного оборудования или полной неэффективности всей системы рециркуляции.
Достоинства, недостатки, виды оборудования
Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.
Водонагреватель косвенного нагрева
Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.
Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.
Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел
Таблица. Виды бойлеров КН.
Вид
Описание
Со встроенным управлением
Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления
Такие баки обычно подключают к системе, оснащенной автоматизированным котлом
Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный
Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется
Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный
Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный
Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный
Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.
Использование бойлера косвенного нагрева и электрокотлаКак подбирается мощность котла?
Нюансы устройства обвязки
Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее. В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Схема с применением гидроколлектора
Применение гидроколлектора в отопительных системах с несколькими контурами
В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.
Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.
