Пиролизный котел своими руками: принцип работы, видео-уроки

Пиролизный котел своими руками

Фото 1 Принцип работы пиролизного котла

Принцип работы

Оценить преимущества пиролизных котлов невозможно без понимания общих принципов работы. И изначально, что такое пиролиз?

По сути, это разложение природных соединений при минимальном количестве воздуха. В стандартном котле дрова сгорают при температуре 900-1200°С при нормальном доступе воздуха, на одну закладку дров уходит около 3-4 часов с выделением порядка 4900 калорий тепла.

Таблица 1 Теплотворная способность дров разных пород древесины

В пиролизном котле твердое топливо сгорает при меньшей — 300–850°С температуре, при этом происходит распад на следующие элементы — на твердый осадок и газ. При отсутствии кислорода в отдельной камере горючий (пиролизный газ) вступает в реакцию с углеродом и дополнительно перерабатывается, за счет чего увеличивается теплопроводность.

Таким образом, при сухой перегонке (процесс пиролиза) помимо твердого топлива дополнительно сгорает твердый осадок и одновременно с ним пиролизный газ. Все это в комплексе увеличивает время прогорания одной закладки дров до 12 часов (сравните с обычными 3-4 часами) и коэффициент полезного действия котла до 85-90% при стандартных 65-70%.

Плюсы и минусы оборудования

Любой агрегат отличается как положительными, так и отрицательными характеристиками. Для того, чтобы сделать правильный выбор, их необходимо адекватно оценить.

поддержание определенной температуры горения в автоматическом режиме;
увеличенное время прогорания закладки на фоне повышенного КПД котла;
возможность использовать различные виды твердого топлива, вплоть до продуктов переработки деревообрабатывающей и сельскохозяйственной промышленности.

большие габариты котла за счет увеличенной камеры сгорания;
особые требования к твердому топливу – дрова должны быть совершенно сухими

энергозависимость – во время работы котел потребляет электричество для работы вентилятора, создающего принудительную тягу, и автоматики;
цена – это самый главный недостаток, который заставляет отказаться от покупки.

Именно поэтому мы предлагаем сделать пиролизный котел своими руками, чертежи и принцип работы смотрите дальше в статье.

Устройство котла

Принципиальная разница стандартного и пиролизного котла заключается в том, что в первом варианте 1 камера сгорания, а во втором – 2, между которыми пролегает колосниковая решетка, в нижней сгорают собственно топливо и твердый остаток, а в верхней – пиролизные газы. Именно такая организация топочных камер позволяет оптимизировать процесс, увеличить время сгорания топлива и максимально увеличить эффективность.

Фото 2 Схема устройства пиролизного котла

К числу особенностей пиролизного котла относится и повышенное аэродинамическое сопротивление в дымоходе за счет отсутствия воздуха и реакции углерода с пиролизным газом. Принудительную тягу обеспечивает электровентилятор, собственно, именно по этой причине пиролизные котлы и относятся к категории энергозависимого оборудования.

Стоимость самодельной модели

Безусловно, основная причина, почему принимаются за изготовление пиролизного котла своими руками, ищут чертежи и принцип работы — банальная экономия. В среднем по регионам стоимость готового котла варьируется от 36 000 руб. (мощность 10 кВт, площадь 100 кв.м.) до 140 000 руб. (мощность 38 кВт, площадь 300 кв.м.). При самостоятельном изготовлении котла получается сэкономить от 500 до 1500 у.е. за счет стоимости материалов и личного труда.

Видео 1 Пиролизный котел 15-25 кВт — изготовление и испытание

В любом случае, этот вид работ нельзя назвать недорогим или легким, поэтому прежде чем решится сделать пиролизный котел своими руками, оцените свои возможности изучите все чертежи и подберите именно те материалы которые необходимо.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

Твердотопливные котлы;
Печи-камины;
Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

В топке разжигаются дрова до появления устойчивого пламени;
После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Продукты реакции

В результате переработки резиновых отходов происходит выделение нескольких видов продукции:

Топливо жидкой формы.
Остаток, содержащий углерод.
Газ при пиролизе.
Металлическая армирующая проволока.

Жидкость

Жидкий остаток, по сути, представляет собой синтетическую нефть, схожую по своему составу с природной. При обработке полученного сырья на нефтеперерабатывающих заводах возможно получить такие виды материалов, как бензин, мазут, а также синтетическое масло для автомобильной техники.

Во многих странах такой способ утилизации нашел широкое применение, из огромного числа автошин производят дизельное топливо. С одной тонны шин в результате пиролиза получают 500 л топлива. Жидкий остаток можно применять без обработки для печей и котлов в качестве основного топлива.

Углеродсодержащий остаток

Твердый остаток нашел широкое применение в некоторых областях:

Он аналогичен активированному углю по своим абсорбентным свойствам.
Как черный краситель в лакокрасочном и цементном производстве.
Как сырье для изготовления новых резиновых изделий, а также покрышек.
Добавляется в жидкое топливо, либо сжигается сам в специальных печах.

Пиролизный газ

Пиролиз покрышек производится с выделением газа, который по своим характеристикам схож с природным. Большая часть данного газа в результате горения в печи разделяется на жидкие фракции, а также невыпадающие в осадок остатки, которые поддерживают разложение резины.

Металлический корд

Металлическая проволока при воздействии высокой температуры не подвержена разложению и остается в практически неизменном виде. Сердечник автомобильных шин производится из качественной стали, которая при дальнейшей переплавке находит свою вторую жизнь

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

30 см – 6-10 мм.
40 см – 6-8 мм.
60 см – 4-6 мм.
80 см – 2,5-4 мм.

Типы

На данный момент рынок изобилует различными типами пиролизных котлов. Отличаются они расположением камеры дожига:

Находится сверху. Достаточно редкий вид твердотопливных аппаратов, Преимущество: воздух попадает в камеру дожига сразу и после догорания попадает в камеру охлаждения для дальнейшего вывода в дымоход. Не экономичный вид, конструкция такого рода очень сложна на этапе сбора. Человек может доложить топливо, не дожидаясь сгорания предыдущей партии. У остальных видов котлов такой возможности нет.
Камера дожига находится снизу. Такие устройства пользуются большей популярностью, пользователю удобно закладывать топливо. Конструкция ниже по стоимости, чем котел с верхней камерой дожига. Отдел для золы приходится часто чистить, чтобы дым эффективно продвигался вниз, нужна усиленная тяга.

Пиролизные котлы отличаются по типу тяги: бывает естественная и принудительная.

Тяга естественная. Используют мощный, высокий дымоход, при этом стоимость аппарата возрастает. Благодаря высокому дымоходу отпадает необходимость электрозависимости.

Принудительный наддув и тяга. Появляется необходимость в электрике, и отпадает зависимость от погодных условий. К слову, время работы с максимальным КПД вырастает на 5 часов, по сравнению с котлами при естественной тяге.

Котлы различаются по способу использования:

Котел для воздушного отопления. Такой котел ставят с целью обогрева различных коммерческих или хозяйственных помещениях. Для распределения тепловой энергии используются тепловые массы воздушные. Распределяется энергия с помощью алюминиевых труб и нагнетателей.
Котел водяного отопления. Вода нагревается в наружном теплообменнике, затем попадает в трубы радиатора. Вода постоянно циркулирует — поддерживается постоянная температура в доме.

Большая часть пиролизных котлов длительного горения работает на дереве. Существуют котлы, использующие для работы уголь и другие вещества. Преимущества котла на углевом топливе складываются из простой конструкции: различные сложнейшие узлы автоматического управления отсутствуют, что гарантирует минимальное количество поломок в процессе эксплуатации.

Заключение

Для обогрева маленького дома или просторного коттеджа пиролизные котлы подойдут идеально. Несмотря на то, что стоимость такого твердотопливного устройства достаточно высока, вложенные средства полностью окупятся. Срок службы такого аппарата долгий, а поломки крайне редки.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Изготовление, короткое руководство

Шаг первый разобравшись с чертежами и закупив материалы, необходимо «раскроить» детали будущего агрегата. Обязательно каждую подписать.
Шаг второй сделать необходимые отверствия с помощью электролобзика или плазмореза
Третий шаг – начинаем сварку из камеры дожига, затем нужно приварить камеру газификации и отверстие под горелку. Дальше место для трубки плазменника.
Следующим шагом будет приваривание трубок теплообменника. Их необходимо обварить с обеих сторон.
Следующим приваривается внешний кожух, который можно сделать из более тонкого металла (3 мм). Между кожухом и внутренней начинкой привариваются распорки. Это необходимо для того, чтобы исключить деформацию металла.
Следующими – привариваются двери для нижней и верхней камер, устраиваются их уплотнение из стеклокерамики и дополнительные блоки блокировки. Это необходимо, так как площадь двери большая.
Блокировка камеры дожига выполняется из шамотного кирпича. Уплотнения ручек стеклокерамикой. Дно камеры газификации выкладывается шамотным кирпичом.
Не забудьте установить уплотнитель на ручку прямой тяги.
Устраивается съемный бачок для очистки сажи из дымохода.
Вентилятор устанавливается после этого. Лучше использовать центробежный вентилятор мощностью побольше.
Следующий шаг – покрыть грунтовкой агрегат. Затем его нужно будет покрыть термоизоляционным экраном.

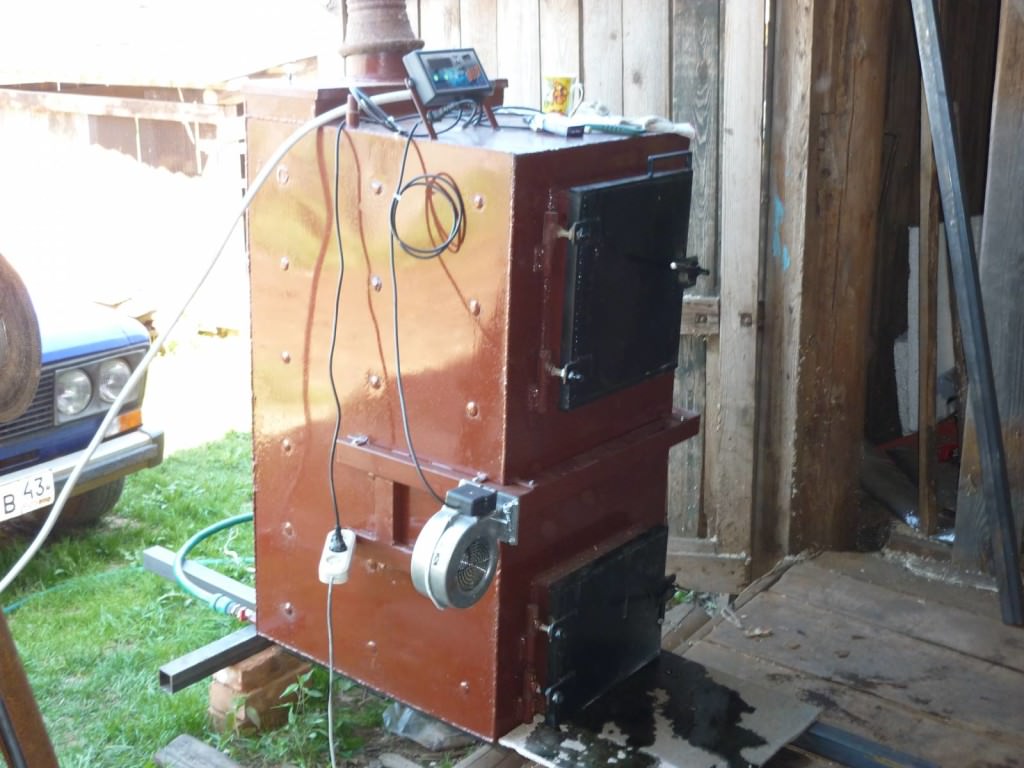

Самодельный пиролизный котел

Конструкция самодельного агрегата и расчет материалов

Пиролизный котел своими руками делают преимущественно с верхней загрузочной топкой, под которой находится камера газификации. Она проще в изготовлении, у нее хороший КПД. Если имеются некоторые инженерные навыки, можно внести изменения в готовый чертеж, но внутренние размеры оставляют прежними или с незначительными коррективами. Топки лучше сделать одинаковыми по ширине и длине, отличия только по высоте.

Чтобы подсчитать, подойдет ли аппарат по мощности, исходят из такого правила: каждые 10 м2 помещения требуют 1 кВт энергии. Значение умножают на коэффициент 1,2, но на практике его увеличивают до 1,5, поскольку не всегда имеется качественное топливо. Если, к примеру, исходить из того, что аппарат выдает 20 кВт, то он способен обогреть 200 м2 площади, но с учетом запаса – 130 м2. Котел такой производительности доступен для самостоятельного изготовления, с большей мощностью требуется применение особой жаропрочной стали большой толщины. Сварить ее в домашних условиях трудно.

Водяная рубашка функционирует под давлением, что требует высокого качества швов. Основной фактор, препятствующий этому – горячие и холодные трещины, что образуются вследствие высокой разницы температур на относительно небольшой протяженности изделия. Чтобы уменьшить отрицательные последствия, используют несколько технологических приемов:

металл нарезают, плавно подавая режущий инструмент, чтобы предохранить кромки от перегрева;
сварку проводят в мягком режиме, уменьшив требуемый ток на 20–25 %;
шов проходят без боковых колебаний с высокой скоростью;
подкладывают толстый металл для быстрейшего остывания.

Конструкции многих пиролизных котлов не предусматривают использование воды как теплоносителя. Тогда обменник не герметизируют, по его трубам в помещение поступает горячий воздух, а приток холодного – от пола. Подобное решение имеет свои преимущества, особенно для дачников, которые изредка наведываются в загородный дом. Тогда нет риска размораживания системы.

Существенно понизить стоимость самодельной установки можно, правильно подобрав металл, а также оборудование. Необходимые материалы, их характеристики приведены в таблице:

Наименование	Размеры, мм	Расход
Трубы круглого сечения	57×3,5	8 м
	159×4,5	1 м
	32×3,2	1 м
Профильные трубы	60×30×2	1,5 м
	80×40×2	1 м
	20×20×2
Стальные полосы	20×4	7,5 м
	30×4	1,5 м
	80×5	1 м
Огнеупорный кирпич		15 штук
Листовой металл	3 и 5 мм	10 м2

Из инструментов, кроме сварочного аппарата, понадобятся болгарки с возможностью установки дисков диаметром 230 и 125 мм. Кругов требуется 10 штук больших и 5 маленьких. Применение УШМ для резки металла не обеспечивает точности, что потом сказывается на качестве швов. Лучше заказать изготовление с использованием гильотины в мастерской. Пригодится электрическая дрель. Возможно, во время работы возникнет необходимость прикупить еще какой-то материал, но это решается.

Чем топить пиролизный котел?

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

дрова;
торф в брикетах;
антрацит;
древесные гранулы и брикеты;
бурый уголь;
кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Чем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова

Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Котел пиролизный

Особенности конструкции

https://youtube.com/watch?v=Lkhm4z4sF7c

Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.

Основным топливом для пиролизного твердотопливного котла является:

древесина;
брикеты;
щепа;
древесные отходы.

Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.

В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.

Пиролизный котел работает по принципу сухой перегонки топлива.

При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).

Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).

Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.

Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.

При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.

Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.

Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.

В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.

При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.

Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.

В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:

Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
Камера дожига – сжигается газ, выделяемый топливом.

В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.

При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.

Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.

В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.

Выполнение вычислений

Первым делом нужно подобрать размеры проема форсунки. Самый простой способ – приобрести готовое изделие, рассчитанное под определенную мощность, такие имеются в продаже для установок разных производителей, например, ATMOS. Другой путь несколько труднее, зато гораздо дешевле: изготовить проем необходимого сечения в шамотном кирпиче, который будет уложен на днище топки. Габаритные размеры щелевидного проема для разных значений мощности представлены в таблице 1.

Таблица 1

Потребная мощность, кВт	25	32	50	80	100
Длина проема, мм	120	140	150	200	200
Ширина проема, мм	30	30	30	30	40

Самодельный пиролизный котел длительного горения можно изготавливать с произвольными размерами топки, которые рассчитываются по такой схеме:

Теплота сгорания древесины – 2,8 кВт/кг, плотность – 400 кг/м3. Чтобы обеспечить мощность 10 кВт, нужно за 1 час сжигать 10 / 2,8 = 3,6 кг дров.
Учитывая, что между поленьями в топке остается пустое пространство, нужно принять коэффициент заполнения 0,5. Тогда полезный объем камеры на 1 час работы составит: 3,6 / 400 / 0,5 = 0,018 м3.
Приняв длину полена равной 0,6 м, а высоту первичной камеры – 0,5 м, высчитывается ее полезная ширина на 1 час работы: 0,018 / 0,6 / 0,5 = 0,06 м.
Чтобы загружать топливо 1 раз в 10 часов, полезный объем должен быть: 0,018 х 10 = 0,18 м3. Тогда при прежних значениях глубины и высоты полезная ширина будет: 0,18 / 0,6 / 0,5 = 0,6 м. Окончательные габариты – 0,6 м х 0,6 м х 0,5 м.

Самодельный пиролизный котел

Следующий шаг – подбор вентилятора – нагнетателя, который устанавливается на самодельные пиролизные котлы и обеспечивает подачу воздуха в обе камеры. Устройства подбираются по производительности, которая зависит от мощности установки, эти данные можно взять по Таблице 2.

Таблица 2

Мощность установки, кВт	25	32	50	80	90	100
Производительность нагнетателя, м3/ч	98,5	195,9	242,2	253,2	284,8	316,5
Полезный объем топки, м3	0,22	0,24	0,35	0,42	0,47	0,52

Дымовые газы, покидающие вторичную камеру, имеют достаточно высокую температуру. Чтобы не выбрасывать это тепло на улицу впустую, применяется жаротрубная схема изготовления пиролизного котла. В соответствии с ней, дымовые газы, проходя через дымогарные трубы теплообменника, охлаждаются до температуры 150–200 ⁰С, отдавая свою теплоту водяной рубашке. Чтобы рассчитать полезную площадь теплового обмена, нужно определить такие исходные данные:

температуру теплоносителя в подающем и обратном трубопроводах t₁ и t₂;
температуру дымовых газов на входе в теплообменник и на выходе из него Т₁ и Т₂.

Далее, определяется разность температур ∆t= t₁ – t₂ и ∆Т = Т₁ – Т₂. После этого можно посчитать величину температурного напора τ, ⁰С:

τ = (∆Т – ∆t) / ln (∆Т / ∆t)

Площадь поверхности теплообмена S(м2) находят по формуле:

S = Q / k / τ

В этой формуле:

Q– потребная мощность котельной установки;
k – коэффициент передачи теплового потока, принимается 30 Вт/м2 ⁰С.

Проверить результат можно по Таблице 3, в которой представлены укрупненные значения площади поверхности теплообмена в зависимости от мощности агрегата.

Таблица 3

Мощность котла, кВт	25	32	50	80	100
S_min, м2	4,5	6,3	8,5	14,5	16,5
S_max, м2	5,2	7,8	10,2	15,2	16,7

Изготавливая пиролизные котлы длительного горения своими руками, мастера зачастую устанавливают патрубок дымохода «на глазок», в то время как от правильной работы дымоходной трубы зависит КПД самого агрегата. Поэтому площадь сечения трубы, а потом и ее диаметр лучше определить по формуле:

F = L / 3600ϑ

В этой формуле:

ϑ – скорость дымовых газов, принимается равной 0,5 м/с;
L – расход газов, соответствует производительности вентилятора, м3/ч;
F – площадь сечения трубы дымохода, м2.

Через формулу площади круга находят значение диаметра трубы.

Как сделать котел пиролизного горения — видео уроки
