Пеногенератор: принцип работы и устройство, изготовление различных видов своими силами

Принцип работы

Основное предназначение пеногенератора – это образование пены из шампуня и воды, которая после генерации равномерно распределяется по поверхности.

Пеногенератор из опрыскивателя

На практике это реализуется смешиванием воды и моющего средства в емкости, сжатый воздух выталкивает раствор через пенную таблетку с образованием плотной активной пены.

Более подробно о работе пеногенератора из опрыскивателя смотрите на видео:

Применение профессиональных пеногенераторов

Агрегаты используются для:

• мойки легковых машин, пассажирских и грузовых автомобилей, железнодорожных составов, вагонов метрополитена, авиатранспорта;

• уборки офисных, складских, производственных помещений;

• мытья и дезинфекции промышленного оборудования;

• очистки емкостей и тары на предприятиях пищевой и химической промышленности;

• чистки животноводческих и птицеводческих комплексов;

• помывки фасадов жилых и коммерческих зданий;

• удаления загрязнений со строительных площадок;

• обработки элементов дорожной инфраструктуры;

• снятия накипи, солевых отложений с трубопроводов и резервуаров.

Особенности пеногенераторов

Профессиональные пеногенераторы позволяют получить густую, плотную, однородную пену. Для этого:

• в емкость аппарата заливается водный раствор концентрированного моющего средства;
• с помощью компрессора через сопло подается сжатый воздух;
• в смесительной камере происходит процесс пенообразования;
• готовая пена через распылительное копье наносится на обрабатываемое оборудование.

Эффективность и скорость очистки посредством использования пеногенератора зависит от:

• концентрации моющего средства;
• кратности пены – отношения ее объема к объему раствора, который тратится на пенообразование;
• нормы расхода пенной струи;
• времени ее выдерживания на очищаемой поверхности;
• способов удаления пены – водой, подаваемой под давлением или без, дополнительной очисткой поверхности с помощью щеток или мягких материалов.

Преимущества применения

Использование пеногенераторов приводит к:

• Безопасности работы сотрудников

  . У мойщиков отсутствует непосредственный контакт с химическими составами, а в окружающий воздух не попадают капли раствора, способные вызвать раздражение слизистых.

• Сокращению финансовых затрат

  . Дозированное нанесение пены и возможность равномерно распределить тонкий слой по всей поверхности практически сводит к нулю потери моющих составов, что позволяет минимизировать расходы чистящих средств.

• Экономии времени работы

  . Благодаря легкому проникновению пены удается эффективно обработать рельефные поверхности, изделия сложной конфигурации, труднодоступные участки, очистить сильные и застарелые загрязнения. Простота обработки приводит к сокращению временных затрат на проведение чистящих работ.

• Уменьшению износа очищаемых изделий

  . Щадящее воздействие пены на загрязненные поверхности увеличивает длительность эксплуатации оборудования.

Какой делать?

Виды самодельных пеногенераторов

Выбор типа пеногенератора для самостоятельного построения производится исходя из наличных производственно-хозяйственных потребностей, сосуда для расходного и допустимых затрат на создание установки (см. также рис.):

1. из бытового помпового опрыскивателя – только мини-генератор с двойным барботированием. Но с его помощью можно вымыть самые загрязняющиеся места машины: колеса, колесные ниши и пороги кузова (см. рис. ниже), мотоцикл (простите – байк), скутер/мопед, велосипед, резиновые сапоги после выхода на природу или работы на огороде;

   Мойка пеной колеса и колесной шиши автомобиля

2. из помпового переносного садового опрыскивателя – без компрессора такой же пеногенератор, но пригодный для мойки компактного городского автомобиля. С компрессором – любой из описанных выше типов. Лучший агрегат-основа – российский «Жук», его танк без проблем держит 6 бар;

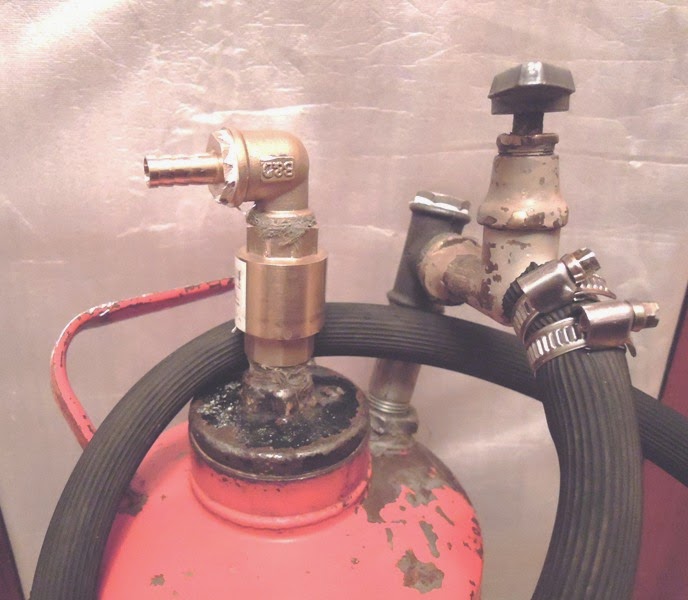

3. из автомобильного огнетушителя – пеногенератор с наддувом для мойки личного автомобиля или микроавтобуса/фургончика типа «Газели». «Форд Транзит», «Мерседес Транспортер» и т.п. Компрессор для накачки шин или из холодильного агрегата подойдет;
4. из стационарного огнетушителя – генератор пены для профессиональной мойки, в т.ч. большегрузных автомобилей. Компрессор – на производительности от 120-150 л/мин (напр. на основе бортового от ЗИЛ-130);
5. из канистры, ведра с крышкой и т.п. – эжекционный с наддувом. Параметры генератора определяются типом имеющегося компрессора.

Общие сведения

Рыдваны-«броневики», окрашенные по грунту в несколько слоев, ушли туда же, куда бензин по 7 коп. или 10 центов за литр и его расход легковушками (!) в 30-50 л на 100 км по трассе. Сейчас автомобили окрашиваются одним тончайшим слоем прямо по металлу. Современные краски очень стойки, но тереть машину щеткой или губкой все равно не рекомендуется. В наше время автомобили моют преим. бесконтактным способом. Напомним на всякий случай: раствор автошампуня наносят на загрязненную поверхность, выжидают некоторое время, пока ПАВ разъест грязь, и смывают водой. Сообщество машиномойщиков распадается на два непримиримых (шутка) лагеря: по одним, наносить ПАВ нужно в виде эмульсии без вспенивания; другие считают, что хорошо моет только активная пена. Те и другие приводят обоснованные аргументы в свою пользу, но, раз вы читаете этот текст, то вы, скорее всего, сторонник пенной мойки.

«Пеномои» (еще шутка), в свою очередь, делятся на две секты (и это тоже шутка): «низкократников» и «высокократников». Мойка пеной низкой кратности (слева на рис. ниже) требует недолгой выдержки до смыва (обычно до 5 мин). Жидкая текучая пена хорошо проникает в труднодоступные места, но из-за стекания ее много и теряется, а вместе с ней – дорогого автошампуня. Воды на смывку тоже нужно немало, и все равно могут остаться потеки, которые нужно дотирать мягкой губкой. Воды и шампуня на получение высокократной пены, и снова воды на ее смывку, нужно в 1,5-3 и более раз меньше, плотная липкая «шуба» (справа) сама почти не стекает, но ждать ее полного действия приходится до получаса, и в узких щелях может остаться грязь.

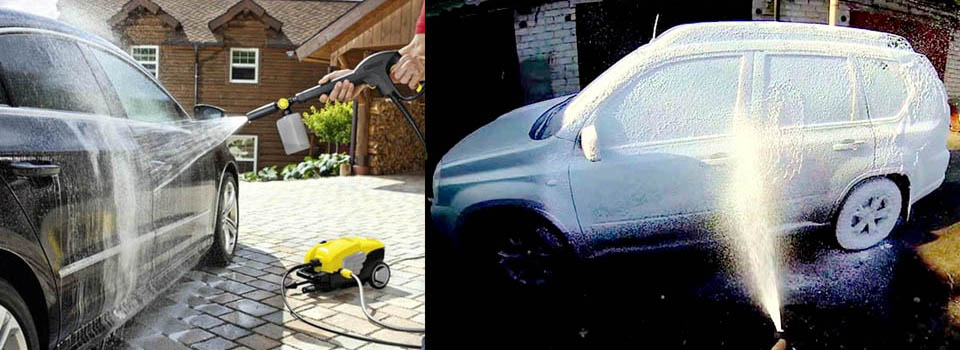

Мойка автомобиля пеной низкой и высокой кратности

Вопрос и в цене тоже

Приобрести пенную насадку к моечному пистолету, как слева на том же рис. выше, не проблема: стоят они недорого, и нередко входят к комплект пистолета. Но насадка дает только низкократную пену. Цены на высокократные пеногенераторы уже другого порядка, плюс нужен достаточно производительный воздушный компрессор. Поэтому мы далее рассмотрим, как изготовить пеногенератор для мойки авто, позволяющий получать пену различной кратности с обычным компрессором для накачки шин или самодельным. Цена упрощения – пониженная производительность и соотв. удлинение моечного цикла. Но для периодической помывки своей машины или мойщику-индивидуалу по вызову это не страшно.

Устройство «настоящих»

Для качественной мойки машины нужен все же инжекционный или «прямой» эжекционный пеногенератор. Конструктивно они во многом сходны, так что разберем оба сразу.

Устройство генератора моечной пены с наддувом показано на рис.:

Устройство пеногенератора с наддувом расходного резервуара

Пенообразование начинается уже в подающем патрубке, поскольку вследствие т. наз. дроссельного эффекта давление за сетчатым фильтром падает и из смеси выделяются микропузырьки воздуха. Это еще не пена, но много ее зародышей. Жиклер пенообразователя конструкторы-любители обычно не ставят, пропуская готовую вспениться смесь сразу через барботер. А зря: резкое падение давления за жиклером дает не аэрозоль, но «пенозоль» из мельчайших капелек высокократной пены. В барботере они «набухают» воздухом, почти не теряя кратности, и в шланг идет густая, липучая, почти не стекающая «Nivea for cars».

Настройка пеногенератора с наддувом не требует квалификации:

• редуктор компрессора устанавливают на давление от 4 бар (мин.) до 6 бар (макс.) в зависимости от требуемого расхода пены;
• вентили наддува и настройки полностью открывают;
• включают подачу воздуха и вентилем настройки устанавливают кратность пены (визуально, по ее густоте и текучести);
• вентилем наддува устанавливают расход пены;
• по необходимости (редко) корректирую качество пены вентилем настройки.

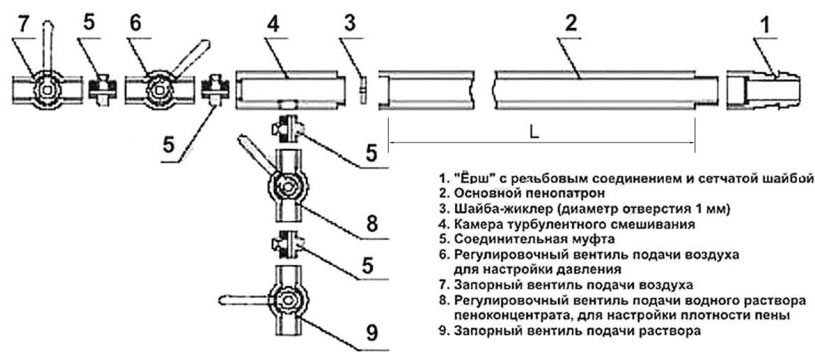

Пеногенератор эжекционного типа ( на след. рис.) подключается к компрессору также через редуктор давления; обратный клапан в данной установке не обязателен, хватит штатного в компрессоре. По устройству эжекционный генератор пены похож на инжекционный, только жиклер переставлен в другое место.

Устройство пеногенератора без наддува расходного резервуара

Но его настройка сложнее:

• запорные вентили закрывают;
• регулировочный вентиль воздуха открывают прим. наполовину;
• регулировочный вентиль пенообразователя закрывают;
• включают воздух, открывают запорные вентили;
• плавно открывая регулировочный вентиль пенообразователя, добиваются появления пены из сопла насадки (см. далее);
• оперируя поочередно или одновременно регулировочными вентилями, добиваются нужной консистенции и расхода пены. Регулировки взаимозависимы!

Особенности конструкций

Расходный резервуар инжекционного пеногенератора должен выдерживать давление не менее 8-9 бар. Назначение обратного клапана скорее технологическое: когда пенообразователь выработается прим. на 2/3, компрессор можно выключить, а остаток смеси выработается под остаточным давлением, т.к. его колебания в пределах 30-35% существенно не влияют на параметры пены. Диаметр отверстия в шайбе жиклера 1-3 мм подбирается под конкретный шампунь; можно завести комплект шайб с отверстиями разного диаметра. Длина L смесительной камеры инжекционного генератора 120-180 мм; эжекционного 220-350 мм. Диаметр канала соотв. 8-20 и 9-12 мм.

Что такое пенная таблетка? Почему она выходит из строя?

Одной из основных деталей устройства является таблетка для пенной насадки. Именно она отвечает за качество пены и ее количество. Выход из строя этого элемента может полностью парализовать работу мойки. Причиной поломки может быть следующее:

• произошел износ пенной таблетки из-за частого использования прибора;
• сеточка забилась песком или грязью, поскольку прибор часто бросали на землю;
• внутри таблетки засохли остатки моющего раствора, так как прибор не промыли после предыдущего использования;

На больших коммерческих мойках сеточка меняется довольно часто &minus- раз в 2-3 месяца, а в домашних условиях одной таблетки хватает на несколько лет, конечно, при условии правильной эксплуатации.

Конструктивные особенности устройства пеногенератора

Как сделать мойку высокого давления своими руками? Прежде чем выяснить, как делается пеногенератор, следует разобраться с его конструкцией и принципом функционирования. Пеногенератором называется металлический резервуар или бак, ёмкость которого составляет от 20 до 100 л. В верхней части такого резервуара имеется заливная горловина, а также сливной клапан с двумя штуцерами. Один из штуцеров (входной) соединяется с компрессором, а ко второму (выходному) подключается насадка для создания пены и её нанесения (распыления) на кузов авто.

Резервуар, в зависимости от его объёма, заполняется специальным моющим раствором, количество которого составляет 2/3 ёмкости бака. Раствор представляет собой смесь 10 мл автомобильного шампуня с 1 л воды.

После заполнения бака моющим средством включается компрессор и подаётся сжатый воздух в бак. Чтобы создать пену давление воздуха должно составлять не менее 6 атмосфер. В баке под воздействием сжатого воздуха формируется пена из шампуня, которая попадает в выходной штуцер через фильтр и распылитель (пенообразователь). Распылитель расположен в насадке, через которую и подаётся пена на кузов автомобиля. Давление в баке контролируется манометром, а его уровень наполненности — специальной водоизмерительной трубкой.

Основная цель устройства — образование пены из рабочего раствора

Благодаря такому устройству, человеку не нужно контактировать с химикатом, а нанесение шампуня в виде пены способствует лучшему отмыванию грязи с кузова автомобиля. Кроме того, увеличивается скорость мойки автомобиля, которая занимает не более 15-20 минут. К ряду дополнительных преимуществ применения парогенератора также относятся:

1. Полное отсутствие физического контакта с поверхностью кузова. Это исключает возникновение повреждений, пятен и помутнений лакокрасочного изделия.
2. Возможность удаления грязи в труднодоступных местах.
3. Дополнительная защита лакокрасочного покрытия благодаря формированию тонкой защитной антикоррозийной плёнки.

Однако из всех преимуществ немаловажно выделить и недостаток, который заключается в том, что парогенератор заводского изготовления стоит достаточно дорого (от 10 тысяч рублей в зависимости от ёмкости). Исходя из этого, многие домашние умельцы прибегают к изготовлению парогенераторов низкого давления. Такой подход позволяет существенно сэкономить финансы, а также получить качественный парогенератор для домашнего использования

Такой подход позволяет существенно сэкономить финансы, а также получить качественный парогенератор для домашнего использования.

Приборы для получения ВМП низкой кратности

Ствол СВП(Э)

Ручные пенные стволы СВП(Э) предназначены для формирование огнетушащей пены низкой кратности и дальнейшего направление ее в очаг возгорания. Они представляют собой полую металлическую (из алюминия) трубу, длинной порядка 50 см, с соединительной головкой 66 мм.

Ствол воздушно пенный (СВП)

Подсасывание воздуха производится через четыре отверстия в корпусе ствола. Сами отверстия и корпус ствола СВП(Э) выполнены таким образом чтоб при прохождение раствора по корпусу ствола в нем образовывалось разряжение (вакуум) и необходимое количество воздуха подсасывалось внутрь ствола.

Принципиально остальные модели пенных стволов СВП(Э) не отличаются между собой меняются только общая производительность по объему пены от 2-8 м3/мин и расхода воды от 4 до 16 л/с.

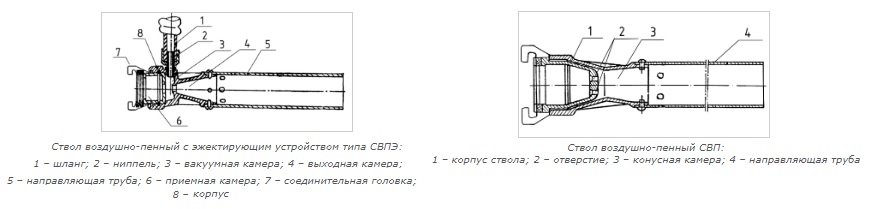

Конструкция

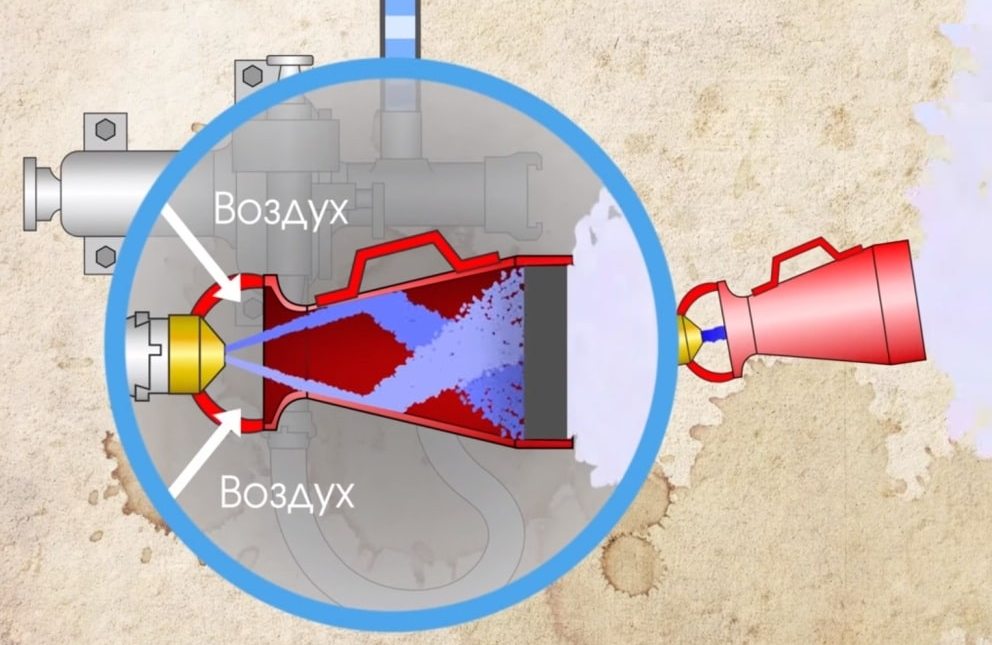

Принцип образования пены в стволе СВП заключается в следующем. Пенообразующий раствор, проходя через отверстие 2 в корпусе ствола 1, создает в конусной камере 3 разрежение, благодаря которому воздух подсасывается через восемь отверстий, равномерно расположенных в направляющей трубе 4 ствола. Поступающий в трубу воздух интенсивно перемешивается с пенообразующим раствором и образует на выходе из ствола струю воздушно-механической пены.

Принцип образования пены в стволе СВПЭ отличается от СВП тем, что в приемную камеру 6 поступает не пенообразующий раствор, а вода, которая, проходя по центральному отверстию, создает разрежение в вакуумной камере 3. Через ниппель 2 в вакуумную камеру 3 по шлангу 1 из ранцевого бочка или другой емкости подсасывается пенообразователь.

Характеристика СВП(Э)

Характеристики стволов СВПЭ

Также на сегодня заводы производители выпускают специальные насадки на ручные водяные стволы, которые визуально и конструктивно напоминают стволы СВП(Э)и могут подавать пену.

Пожарный ствол с пенным насадком

Ствол ОРТ-50 с пенным насадком низкой кратности

Ствол СВПК

Ручные комбинированные воздушно-пенный ствол типа “СВПК” предназначен для формирования и направления струй воздушно-механической пены низкой и средней кратности при тушении пожаров, а также для перекрытия потока. Универсальность ствола СВПК обусловлена возможностью реализации в одном изделии (без смены ствола) функций однорежимных стволов типа СВП (воздушно-пенный низкой кратности) и генератора пены средней кратности ГПС-600 за счет подачи пены в разных режимах и формирования струи пены низкой и средней кратности.

Ствол СВПК-4

Ствол обеспечивает возможность значительной экономии раствора пенообразователя за счет перекрытия потока. Многофункциональность и удобство управления в сочетании со сравнительно небольшими габаритными размерами и массой ствола обеспечивают возможность работы без подствольщика в труднодоступных местах: на объектах нефтехимических и нефтеперерабатывающих производств, в аэропортах, на транспорте, при ликвидации лесных пожаров и др. Стволом может комплектоваться мобильная пожарная техника.

Немного о доработке

Как сделать так, чтобы пеногенератор работал еще лучше? Здесь речь идет о повышении производительности, то есть увеличении количества создаваемой пены.

Никакой сложный ремонт не потребуется. Да и открывать чертеж генератора не придется. Суть доработки заключается в том, чтобы начала лучше работать насадка.

Отмечу, что многие пенники испытывают проблемы со смешиванием компонентов из-за несовершенства штатной насадки. Вода подается под низким давлением, потому шампунь хоть и попадает в смесь, но полноценного смешивания не происходит. Есть модели со слишком узким отверстием, через которое подается шампунь. Вода просто не позволяет моющему средству протолкнуться туда.

Существует два метода, с помощью которых можно доработать недостаток заводских пенников.

1. Заменить форсунку. Вам понадобится винтогайка. Это крепеж, который применяют в компьютерах и на нем держится материнская плата. Плюс в том, что гайка мягкая и ее легко сверлить. Потребуется сверло диаметром 1 мм. На низких оборотах делает отверстие посередине гайки, не повредив резьбу. С торцевой стороны делается шлиц для отвертки. Полученное приспособление вкручивается в насадку. Это не все. Берем такую же гайку, но немного большего размера, а также сверло на 2 мм. Сделайте отверстие, напильником расширьте на конус. Только с той стороны, которая будет обращена внутрь насадки. Установите форсунку. Возьмите стержень от ручки (лучше гелевой) и отрежьте трубку длиной 30-40 мм. Сверху насадки делается отверстие около 4,6 мм. Это в идеале. Так трубка встанет плотно. Обработайте все герметиком, дождитесь высыхания и проверяйте работу пеногенератора.
2. Для насадок, у которых есть сетка. Она служит для разбивания потока воды и создания пены. Проблема в том, что сетки быстро изнашиваются. Для доработки возьмите жиклер от карбюраторного Жигуленка и сетку, выполненную из нержавеющей стали. Жиклер ставится на место штатной форсунки. Ориентируйтесь под размеры. Посадочное отверстие придется рассверлить, чтобы влез жиклер. Штатную сетку убираем и по ее шаблону делаем новую. Желательно выбирать сетку, у которой диаметр ячеек не превышает 2 мм. 1,5 мм будет идеально. Поставьте ее на место старой и опробуйте эффект от доработки своими руками.

Цена подобной доработки может быть нулевой, если в распоряжении окажутся необходимые материалы.

Ручной мини-пеногенератор из опрыскивателя

«Жуки» выпускаются и ручные бытовые. Однако для бескомпрессорного мини-пеногенератора с двойным барботированием подойдет любой бытовой опрыскиватель подобной конструкции: избыточного давления в 1-2 бар, на которое его можно накачать штатной помпой, в данном случае достаточно.

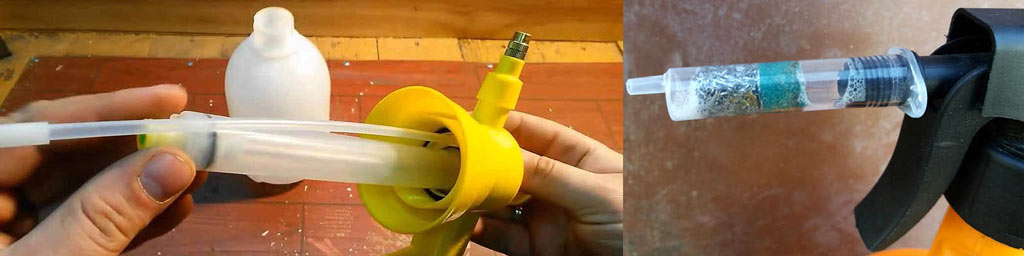

Чтобы сделать портативный генератор пены из бытового опрыскивателя, нужно, во-первых, снять и разобрать выходной клапан его воздушного насоса, слева на рис.:

Изготовление пеногенератора из бытового опрыскивателя

В патрубке клапана почти всегда есть достаточно места, чтобы поставить на выходе воздуха прокладку из синтетического войлока (см. выше) и получить таким образом пневмобарботер первой ступени; возможно, придется немного поджать возвратную пружину тарелки клапана. Проверяют первичный барботер погружением в банку с водой: при нажатии на шток поршня воздух в воду должен выходить густой струей мелких пузырьков. Возможно, нужно будет добавить войлока. Далее штатный распылитель отвинчивают, а на его патрубок натягивают корпус медицинского шприца с пенной таблеткой (лучше – фирменной проволочной или самодельной сетчатой, см. выше) и 3-4 слоями синтетического войлока с кухонной губки. Первой по ходу пены ставится войлочная прокладка, справа на рис. Вот и все, можно заправлять и мыть. Только, если опрыскиватель будет использоваться и по назначению, перед заправкой удобрениями или пестицидами первичный пневмобарботер нужно будет убрать, иначе действующие вещества препаратов могут окислиться, прежде чем вылетят наружу.

Видео: примеры изготовления пеногенераторов из опрыскивателя

cope itemtype=”https://schema.org/Article” data-nonce=”e52cdbb3e9″>

(2 оценок, среднее: 5,00 из 5)

cope itemtype=”https://schema.org/Organization”>

Собираем своими руками: чертёж-схема и инструкции по изготовлению

Чтобы понять принцип действия пеногенератора, ниже размещена схема. В ёмкость заливается вода и добавляется концентрат моющего средства. Воздух от компрессора подаётся через запорный клапан. Для контроля давления в ёмкости обязательно используется манометр. На выходе получается смесь воды и моющего средства. Она проходит через пенную таблетку, которая производит плотную активную пену.

Простая и понятная схема генератора пены помогает понять принцип действия устройства

Что понадобится для сборки

Для самостоятельного изготовления генератора понадобится:

1. Ёмкость.
2. Манометр.
3. 1 запорный клапан (он пропускает воздух только в одну сторону).
4. 1 кран (им регулируют подачу готовой пены).
5. Металлическая трубка.
6. Шланги армированные, которые способны выдержать давление 6-8 атмосфер.
7. Металлические хомуты для надёжного соединения шлангов и штуцеров.
8. Пенная таблетка.

В первую очередь необходимо определиться с ёмкостью. Основное требование — способность выдержать давление в 5–6 атмосфер. Если есть возможность провести сварочные работы, то для генератора можно использовать ресивер от грузового автомобиля или старого компрессора. Наварить на корпус сверху 2 штуцера на полтора дюйма и заливную горловину. Оптимальный объём 20–30 литров, этого достаточно для использования в личных целях.

Если в гараже или сарае завалялся старый нагреватель для воды, то его можно использовать для создания генератора пены. В этом случае сварочные работы не нужны.

Самодельный агрегат из старого опрыскивателя

В хозяйстве каждого дачника обязательно есть старый опрыскиватель, который жалко выбросить. С помощью небольшой модернизации и с использованием приложенного выше чертежа его легко превратить в пенный генератор. Приступаем:

1. Удаляем ручной насос. Отверстия глушим, получается просто крышка.
2. Устанавливаем два сгона на ½ дюйма (диаметр 1,27 сантиметра) в верхней части корпуса опрыскивателя.
3. На сгон, через который подаётся воздух, устанавливаем манометр и запорный клапан, внутри баллона крепим трубочку. Её длина должна быть чуть меньше высоты ёмкости.
4. На второй сгон (выход пены) устанавливаем кран, пенную таблетку и легкосъём для подключения шланга.

Пенную таблетку покупаем в магазине или делаем самостоятельно. Основной элемент таблетки — это сеточка из металла. Её легко изготовить из обычной металлической щётки для посуды. Она продаётся в любом хозяйственном магазине.

Пеногенератор для мойки своими руками

Пеногенератор в сборе

Рассматривая конструкцию обеих типов оборудования, можно заметить, что основным компонентом их является пенообразующая таблетка, которую вполне можно купить отдельно. А значит и изготовить самодельный пеногенератор вполне возможно.

Самый простой способ изготовить пеноген – это взять за основу обычный садовый опрыскиватель и немного его переделать. В начале упоминалось, что конструктивно пеногенератор и опрыскиватель сходны, и этот факт часто используется при создании самодельного пеногена.

Далее рассмотрим одну из простейших конструкций пеногенератора, который можно изготовить из подручных средств. Итак, понадобиться:

Сгоны для пеногена

Таблетка для пены в сборе

• опрыскиватель (объем может быть разный);
• два сгона ½ дюйма и гайки для них;
• обратный клапан;
• штуцер воздушный;
• пенообразующая таблетка и переходник для нее;
• металлическая трубка.

Имея все это, можно приступать к переделке:

1. Срезаем с опрыскивателя клапан сброса давления и штуцер для подсоединения шланга.
2. В полученные отверстия вставляем сгоны и фиксируем их гайками с двух сторон и используя уплотнительные прокладки.
3. На один из сгонов устанавливаем трубку (чтобы она чуть не доставала до дна емкости), обратный клапан и воздушный штуцер.
4. На второй сгон через переходник накручиваем пенообразующую таблетку.
5. Ручной насос накачки давления опрыскивателя необходимо полностью заглушить, поскольку он не понадобится, и будет выполнять только роль крышки бачка.

Видео: Пеногенератор своими руками

https://youtube.com/watch?v=bQNyRlBuCJw

Остается только подсоединить шланг к выходному штуцеру таблетки, на второй конец которого надеть садовый пистолет-распрыскиватель. На этом можно считать изделие готовым.

Работать с ним не так удобно, как с заводским оборудованием, но вполне приемлемо. Чтобы помыть машину необходимо:

заправить емкость моющим раствором (на 2/3);
подсоединить компрессор и закачать воздух в баллон (важно проследить за давлением и не превышать допустимые нормы);
после открытия клапана распылителя воздух выдавит раствор, продавит его через таблетку, и на выходе из пистолета получим пену вполне приемлемого качества;

Из неудобств самодельного пеногенератора можно отметить надобность в периодической подкачке давления, поскольку регулятором самоделка не оборудована, а также невозможность отрегулировать выходящую струю.

Но описанную конструкцию можно всегда доработать, установив дополнительно оборудование, чтобы устранить недостатки и повысить удобство работы с пеногенератором.

Материалы: http://avtomotoprof.ru/svoimi-rukami/penogenerator-dlya-moyki-svoimi-rukami/

Пеногенератор для мойки авто своими руками: 2 простых устройства

Она определена в корпусе, установленном на цилиндре. И она подключена к шлангу подачи. Эта таблетка гарантирует подачу пены в мелкозернистой фракции с высокой частотой. И затем пена идет в пистолет, что наносится на плоскость.

Этот ручной пистолет оборудован регулятором подачи, что даёт возможность задавать параметры струи. Учитывая систему оборудования, можно заметить, что главным компонентом является вспенивающаяся таблетка, которую можно купить отдельно.

Это значит, что можно сделать самодельный пенный генератор без проблем.

Самый лёгкий метод сделать бесконтактный аппарат — взять за базу обыкновенный опрыскиватель и немного переработать. Таким образом, необходимы:

1. стабилизатор;
2. обратный клапан;
3. металлическая трубка.
4. два полдюймовых сверла и гайки для них;
5. воздуховод;
6. пенопласт и адаптер;

Стоит рассмотреть одну из простых конструкций пеногенератора, какую можно сделать из подручных средств.

Важно следовать инструкции. Порядок работ:

1. в отверстия вставить втулки и зафиксировать их гайками с обеих сторон и с помощью прокладок;
2. на одном из приводов установить трубу, чтобы она почти достигла дна бака, обратный клапан и соединение подачи воздуха;
3. на втором диске адаптер;
4. насос необходимо амортизировать по мере того, как он нужен.
5. нужно отключить клапан и соединительный шланг от распылителя;

Осталось только подключить шланг к выходу.

Таким образом, изделие готово. Работать с устройством не так удобно, как с заводским оборудованием, но приемлемо. Для мойки потребуется:

после открытия распылительного клапана воздух выдавливает раствор, пропускает его через таблетку, а на выходе пена вполне приемлемого качества.
подключить компрессор и приточный воздух до баллона (важно следить за давлением и не превышать норм);
наполнить ёмкость чистящим раствором на 2/3;

Среди недостатков пеногенератора можно выделить необходимость периодической перекачки давления, так как контроллер не имеет регулятора.

Какие емкости лучше использовать в самодельных пеногенераторах

Собирая данное устройство, вы можете использовать практически любые резервуары, которые имеются в вашем хозяйстве и способны работать при давлении 3-5 атмосфер. Выбор конкретного варианта зависит от того, что для вас является приоритетом: дешевизна самодельного устройства или его надежность.

Если экономия важнее, можно использовать железные и пластиковые канистры, садовые опрыскиватели и похожие резервуары. Но следует учитывать, что при работе с такими емкостями нужно следить за давлением в пеногенераторе. Незначительное превышение этого показателя может привести к тому, что резервуар взорвется, повредит автомобиль или причинит вам травмы.

С точки зрения безопасности наиболее оптимальным вариантом являются металлические баллоны для пропана. Такие конструкции рассчитаны на десятки атмосфер, поэтому обычными компрессорами, используемыми в домашних условиях, разрушить их достаточно сложно. Очевидно, что пеногенератор с таким баллоном будет более дорогим в производстве, но это полностью компенсируется его долговечностью, безопасностью и устойчивостью к повышенному внутреннему давлению.

Принцип действия

К стволу по пожарному рукаву от насоса подается раствор пенообразователя (вода с пенообразователем из емкости). За счет интенсивного выхода под большим давлением впрыска в пространстве между полугайкой и началом корпуса ствола, захватываются молекулы воздуха.

После перемешивания с воздухом, готовое вещество движется к пакету сеток (состоит из 2 сеток), который установлен в корпусе ГПС. Благодаря данной конструкции ствола, на выходе получается раствор воздушно механической пены средней кратности.

Другими словами: При выходе струи раствора пенообразователя под давлением из коллектора, происходит передача кинетической энергии от одной среды, движущейся с большей скоростью, к другой.

В результате этого образуется подсос воздуха (эжекция) и перемешивание его с раствором пенообразователя, а при прохождении полученной смеси через сетку образуется воздушно механическая пена.

Принцип образования пены

Делаем пеногенератор из садового опрыскивателя своими руками

Для изготовления самодельного пеногенератора подойдет старый садовый опрыскиватель «Квазар» с неработающим насосом или помповый «Жук». Покупка нового опрыскивателя для последующей переделки обойдется в 500-800 рублей.

1. Для подачи сжатого воздуха сверлим отверстие вверху корпуса опрыскивателя и вставляем ниппель с обратным клапаном. Если такой вариант не устраивает, то можно вывернуть из корпуса имеющийся клапан сброса избыточного давления и, вставив ниппель, подсоединить к нему шланг от автомобильного компрессора. От величины давления зависит качество пены – чем выше давление создаваемое компрессором, тем лучше.
2. Разбираем штангу с распылителем. Переходную трубку плотно набиваем леской или металлической мочалкой для мытья посуды для улучшения пенообразования на выходе.
3. В заборном шланге в верхней его части, со стороны выходного штуцера опрыскивателя, делаем 5-10 проколов для лучшего вспенивания.
4. Заливаем через горловину в корпусе воду с добавленным автомобильным шампунем в соотношении 1:50 или подбираем нужную концентрацию опытным путем. Объем моющего раствора занимает 70% емкости распылителя. После включения компрессора устраняем возможные подтекания и оцениваем качество пены.

Нюансы при самостоятельном изготовлении пеногенератора

Изготавливая своими руками пеногенератор из подручных средств, учитывают мощность имеющегося компрессора и объем бака. Соотношение объема в 20 литров и давления 6кг/см² позволит вымыть машину без дополнительного долива раствора в бак.

Устройство пенная таблетка (пенообразователь) определяет качество пены. Если устойчивость и кратность пены не устраивает, то покупают готовый пенокомплект или модернизируют конструкцию самодельного пенообразователя.
