Пеллетный котел: 3 варианта оборудования

Установка котла

На этом этапе вам предстоит позаботиться об обустройстве котельного помещения и дымоотводящей системы.

Обустройство котельной

Пол и стены котельной должны быть сделаны из материала, не поддерживающего горение. Пол можете делать из бетона. При желании вымостите его керамическим кафелем.

Котел устанавливайте на строго ровную поверхность. Выберите такое место, чтобы расстояние от лицевой стороны агрегата до ближайшей стены составляло не менее 100 см. Расстояние же от остальных стенок подбирайте так, чтобы в дальнейшем вам было удобно проводить профилактические работы, обслуживание и ремонт оборудования.

Важно, чтобы температура воздуха в котельном помещении не падала ниже +8-+10 градусов

Устройство дымохода

Уделите отдельное внимание вопросам обустройства дымоотводящей системы. От правильности и качества исполнения дымохода напрямую зависит не только эффективность работы самодельного пеллетного котла, но и безопасность жильцов дома

В большинстве случаев для эффективного отведения дыма достаточно трубы диаметром 10-11 см

Важно, чтобы диаметр трубы немного превышал диаметр отверстия для отведения дыма из отопительного агрегата. Чем мощнее котел, тем массивнее должна быть труба

Длину дымохода подбирайте так, чтобы он возвышался над кровлей здания хотя бы на 50 см, лучше – больше.

Для изготовления дымохода используйте герметичную трубу

Важно, чтобы материал изготовления трубы не поддерживал горение и стойко переносил воздействие высоких температур

Дымоход обязательно утепляется. Для защиты трубы от атмосферных осадков установите на нее защитный конус.

В нижней части дымовой трубы сделайте отверстие для удаления конденсата. Для большего удобства можете подключить к отверстию кран. Также подготовьте отверстие для чистки трубы от сажи.

Расход топлива, расчет эффективности

Для оценки теплопотерь дома существует множество различных методик, позволяющих вычислить расход топлива на его отапливание. Но дело все в том, что эти методики базируются на применении СНиП и других регламентов, однако на практике дело обстоит иначе. Если взять за основу жилое помещение площадью 100 м², имеющее утепление согласно нормам СНиПа, то его энергопотери в условиях минимальной наружной температуры обычно не превышают 100 Вт на 1 м² в час. Таким образом, для компенсации энергопотерь нам нужен источник тепла, выдающий 10 кВт тепловой энергии. Этот показатель зависит не от системы отопления, а исключительно от конструкции здания. Предположим, что отопительный сезон продолжается в течение 5 месяцев (150 дней).

https://1popechi.ru/www.youtube.com/watch?v=RdFhxr-v9m0

Во время отопительного сезона случаются перепады температуры, бывают как холодные, так и теплые периоды. Поэтому учтем еще одно условие: средние энергопотери помещения за отопительный сезон составят половину от максимальных — 5 кВт/ч. Следовательно, на одни сутки понадобится 5*24 = 120 кВт. Таким образом, за отопительный сезон нашему помещению необходимо: Q = 24*5*150 = 18000 кВт. Сжигание 1 кг пеллет отдает 5 кВт. Расход топлива на одни сутки составит: 120/5 = 24 кг пеллет. Эта цифра меняется в зависимости от погодных условий, утепления дома, и т.д.

В среднем для котла 25 кВт расход пеллет может быть таким:

• при внешней температуре -30°С — около 60 кг;
• при -20°С — около 40-50 кг;
• при -5°С — около 30 кг;
• при 0°С — около 22 кг;
• при +5°С — около 18 кг.

https://1popechi.ru/www.youtube.com/watch?v=mgIHIBPdRz8

Однако для получения ответа на вопрос об эффективности и удешевлении отопительного процесса лучше сравнить расход топлива различных видов. Имея информацию о необходимом тепле, можно использовать для получения необходимых данных простую таблицу. (Рис.3. Сравнительная таблица расхода топлива разных видов.).

При расчете была взята высота помещения 3 м, теплопотери — 80 Вт/м², температура 22°С. Считается, что при переходе с дизельного отопления на пеллетное котел окупится более чем за 1 год.

Проверить, эффективно ли работает пеллетный котел, можно, измерив температуру газов на выходе. Нормальной считается температура в диапазоне 120-150°С.

https://1popechi.ru/www.youtube.com/watch?v=sARHomeWEIw

Если она превышает 160°С, то с котлом что-то не так.

Основные настройки

Пеллетный твердотопливный котел считается очень удобным в эксплуатации, однако в отличие от других моделей твердотопливных требует грамотной настройки. Правильно настроенное соотношение параметров напрямую влияет на такие показатели, как мощность и экономичность котла.

Очень частый вопрос: нужно ли перенастраивать котел при смене партии пеллет? Да, Ваш твердотопливный котел на разных пеллетах будет и работать по-разному. Соотношение компонентов, из которых изготавливаются пеллеты, у каждого производителя разные и поэтому процесс горения будет тоже разным.

Принцип пеллетного твердотопливного котла достаточно прост: червячный механизм (шнек) подает мелкие гранулы спрессованной древесины, угля, биомассы и т.пр. (пеллеты) в горелку, туда же для обеспечения необходимой мощности пламени принудительно нагнетается и воздух.

Регулировке подлежат два параметра: скорость подачи пеллет и мощность наддува воздуха. Регулировка подачи воздуха происходит простым выбором скорости вращения нагнетательного вентилятора, как правило либо по шкале от 1 до 10 либо в % от 1% до 100% (в зависимости от модели твердотопливного котла). Регулировка скорости подачи пеллет осуществляется увеличением или уменьшением периода между включениями червячного механизма. Сама же скорость вращения шнека всегда одинакова.

Количество воздуха, нагнетаемого в горелку должно быть минимально необходимым для полного сгорания топлива. Определить это можно по цвету пламени. Пламя красного цвета с заметным дымом является признаком недостатка воздуха. Пламя белого цвета означает, что вентилятор нагнетает слишком много воздуха.

Правильное пламя имеет желтый цвет. Дополнительным признаком правильной подачи воздуха является то, что пламя поднимается не только вверх, но и расходится немного в стороны.

Регулируя подачу воздуха, делайте это с минимально допустимым шагом. Чем точнее вы выставите минимально необходимую точку, тем большей мощности котла и меньшего расхода пеллет добьетесь.

В первую очередь настраивается подача воздуха, а затем скорость подачи пелет.

Скорость подачи пеллет в горелку должна быть оптимальной. Если пеллет подается слишком мало, то разогнать твердотопливный котел до номинальной мощности будет затруднительно, — там просто нечему будет гореть, а если пеллет будет слишком много, то лишнее топливо будет вываливаться из горелки.

Рекомендуем: Схема подключения газового котла к системе отопления: подключение двухконтурного и одноконтурного котла своими руками, как подключить отопление, как подсоединить самому правильно

Пеллетная горелка АПГ-25 «Теплодар» запускается путем однократного нажатия кнопки, находящейся сбоку бункера. Устройство введено в режим ожидания. Чтобы перейти к основным настройкам оборудования необходимо одновременно нажать стрелки «Влево» и «Вправо». Второстепенные параметры АПГ-25 задаются при нагреве или поддержании температуры.

Пользователю необходимо задать два основных параметра:

1. Время подачи в режиме «Нагрев» . По умолчанию составляет 9 секунд при времени цикла 20 секунд. Это — системная настройка для котла мощностью 20 кВт, отапливающего помещение площадью 180-200 кв. м. Если такая мощность не нужна, показатель снижают до 5-6 секунд. Время подачи в режиме «Поддержание» определяется автоматически.
2. Мощность вентилятора . В руководстве пользователя указано, какая мощность вращения лопастей выбирается в зависимости от времени подачи пеллет. Параметр выставляется вручную. Если подача топлива непродолжительна, вентилятор работает в умеренном режиме.

Также мощность вентилятора влияет на скорость выдувания золы из жаровни. Для пеллет плохого качества необходимо установить параметр чуть выше табличного значения, в частности, при работе в режиме «Поддержание».

Экология и здоровье

Пеллетный котел по праву можно назвать экологически чистым агрегатом. Уникальная система подачи воздуха в пеллетных котлах, позволяет подвести кислород для поддержания процесса горения через отдельный контур. Полное сгорание гранул практически не оставляет мусора, а продукты сгорания перерабатываются в процессе фотосинтеза. Таким образом нет угрозы экологии вашего жилого помещения. Подача воздуха на горелку осуществляется по системе труб из внешнего пространства. Отсутствует эффект «сжигания» кислорода благодаря чему, не нарушается комфортное состояние.

Плюсы пеллетных котлов:

• Автономность. Пеллетный котел обогреет ваш дом, в отсутствии к нему подвода магистрального газа;
• Малое потребление электроэнергии. Энергосберегающий вентилятор, и система автоматики справляется с задачей работы устройства потребляя не более 70 Ватт;
• Малое количество отходов. По сравнению с твердотопливным котлами на дровах или угле, пеллетный котел образовывает совсем незначительные объемы золы и сажи. Производители выпускают даже автоматический пеллетный котел с самоочисткой;
• Корпус устройства надежно защищен слоем теплоизоляции, сохраняя тепло внутри котла и оставляя холодными наружные стенки. Исключена проблема ожогов;
• Автоматизация процесса отопления. Автоматический пеллетный котел способен эксплуатироваться без участия человека до 5 суток;
• Возможность программирования непрерывной работы с недельными параметрами.

Минусы пеллетных котлов:

Основным недостатком пеллетного котла предсказуемо является цена.

• Высокая цена первоначальной покупки;
• Высокая цена эксплуатации. Казалось бы, пеллеты изготавливают из отходов деревообработки, но стоимость их отнюдь не как за мусор.
• Выделяемое тепло при сгорании пеллет получается более дорогостоящее, в сравнении с теми же дровами;
• Место хранения, также влечет за собой определенные расходы. Сложить во дворе пеллеты, наподобие поленницы не получится. Потребуется сухое помещение. Сырые и разбухшие пеллеты представляют угрозу оборудованию, шнеки засоряются и выходят из строя.

Существующая практика, показывает, что расходы на эксплуатацию пеллетного котла достигают уровня расходов на эксплуатацию отопительного оборудования с использованием электрического котла. Вне сомнений расходы превысят использование газо-отопительных агрегатов.

Лучшие бытовые пеллетные котлы

Наибольшей популярностью пользуются следующие модели пеллетных котлов:

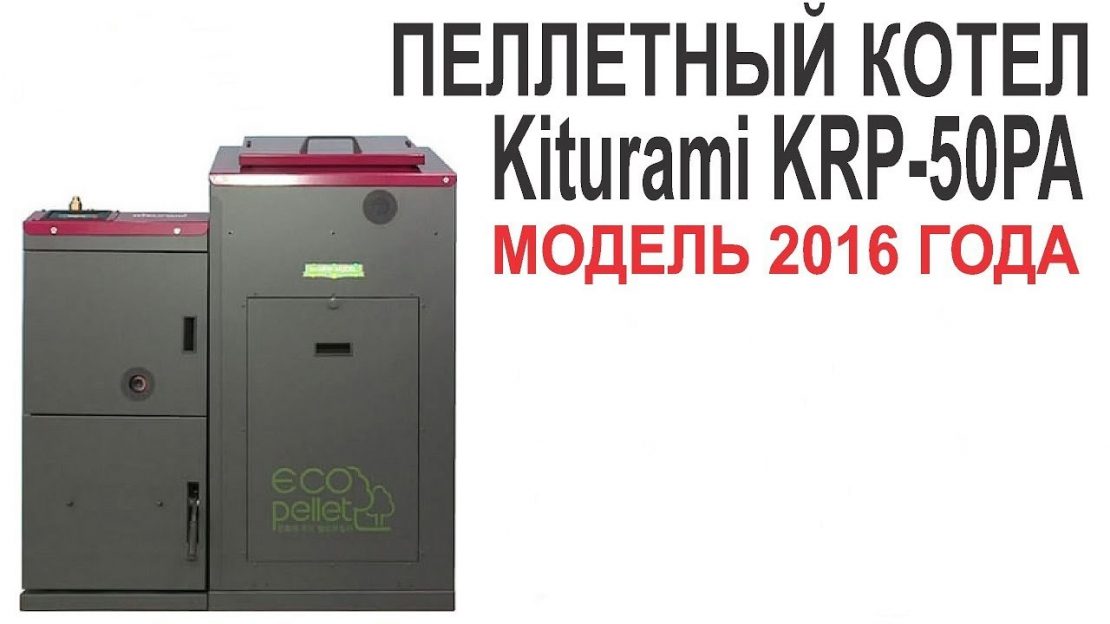

1. Агрегаты Китурами производятся в Южной Корее. Положительными качествами этого оборудования называют высокий КПД, доходящий до 94%, модифицированный бункер и электронную регулировку горелки. Нагреватель имеет защиту от перегрева и отличается пожароустойчивостью. В комплекте идет пульт для дистанционного управления. На двухконтурный котел дается гарантия на 2 года. Технические характеристики:

• вес – 310 кг;
• мощность – 24 кВт;
• объем бункера – 160 кг;
• расход топлива – 5,5 кг в час;
• максимальная отапливаемая площадь – 300 м²;
• цена – 3230$ (210 тысяч рублей).

1. Чешские пеллетные нагреватели OPOP BIOPEL изготавливаются из жаростойкой стали. Прибор подходит для бытового использования или обогрева производственного помещения. Вертикальные теплообменники увеличивают КПД до 92%. Есть возможность удаленного управления работой оборудования. В приборе стоит система золоудаления и самоочистки горелки и теплообменника. Мощность нагревателя находится в пределах 10-200 кВт.
2. Котлы Зота отечественного производства выпускаются с разной мощностью. Самый популярный агрегат имеет автоматический розжиг пеллет. В комплекте с прибором идут температурные датчики для установки в помещении и за его пределами. Есть возможность дистанционной регулировки работы оборудования. Модель Зота Пеллет 15А является комбинированным агрегатом, который может работать и на других видах топлива. Технические характеристики:

• вес – 318 кг;
• мощность – 15 кВт;
• емкость топливного бака – 293 литра;
• расход топлива – 3-4 кг в час;
• отапливаемая площадь – 150 квадратов.

1. Российский завод Теплодар выпускает разные виды котлов. Самая приемлемая цена у пеллетных агрегатов Куппер. Несмотря на это у нагревателя есть автоматический розжиг и автоматизированная подача гранул. Эти приборы имеют встроенный ТЭН, который может работать вместе с горелкой или отдельно от нее.

Также у отечественного потребителя популярностью пользуются нагреватели Светлобор. Мощность агрегатов находится в пределах 16-170 кВт. По степени автоматизации прибор не уступает своим зарубежным собратьям. Он имеет функцию самоочистки, авторозжига и автоматической подачи топлива в отсек. Для управления прибором установлен контроллер с сенсорным экраном. В базовой комплектации есть система погодозависимого управления.

Необходимые инструменты и материалы

Фото: kievskaya.all.biz

Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:

1. Насос для циркуляции теплоносителя в контуре.
2. Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
3. Коллектор для распределения теплоносителя по контурам отопления.
4. Грязевик для удаления мусора из сетевой воды.
5. Радиаторы отопления
6. Бойлер косвенного нагрева.
7. Полипропиленовые трубы для внутриквартирной системы отопления.
8. Металлические трубы для обвязки котла.
9. Предохранительный клапан для защиты ПК от резкого скачка давления.
10. Запорно-регулировочная арматура.
11. Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
12. Набор инструментов.

Виды (с примерами моделей)

Подразделяются они по разным параметрам.

По типу топлива

• Отопительное оборудование, использующее в качестве топлива только гранулы. Для успешной работы такого агрегата понадобятся стабильные и своевременные поставки топлива.

  Пример: пеллетный котел Roteks-15

• Условно комбинированные. Топка особой формы даёт возможность сжигать, помимо гранул, другие виды (брикеты или дрова). Сжигание альтернативного топлива в пеллетном котле на дровах – функция аварийная. Постоянная эксплуатация в таком режиме приведёт пеллетно дровяной котел к выходу из строя.

  Пример модели: пелетный котел Faci 15

• Пеллетные комбинированные. В них встроены специальные камеры сгорания, рассчитанные на использование своего типа топлива. Подобные отопительные приборы хоть и универсальны, но имеют пару недостатков: большие размеры и весьма высокую цену.

Пример модели:  STROPUVA S20P

По типу подачи топлива в котел

• Автоматические. Автоматизирование процесса – главное достоинство подобных котлов. Для расчёта требуемой мощности и настройки подобного автоматизированного пеллетного котла необходимы услуги специалистов.

  Пример: Termodinamik EKY/S 100

• Полуавтоматические. Мощность задается регулятором вручную, впоследствии подача гранул происходит в автоматическом режиме.

  Пеллетный котёл UNITECH Multi 15

• Механическая загрузка гранул. Подобный агрегат требует постоянного присутствия человека для периодической загрузки гранул.

  STROPUVA MINI S8P

По целевому назначению

• Нагревающий теплоноситель (воду). Чаще всего, располагается в подвальных помещениях и имеет довольно серьёзные габариты, внешний вид у них чисто утилитарный.

  Пеллетный котел SIME SOLIDA 8

• Конвекционная печь-камин для нагрева окружающей атмосферы. Устанавливается в жилой комнате, обладает компактными размерами и приятным дизайном.

  Камин на пеллетах Termal-10 BASIC

• Гибридные отопительные схемы. В них совмещаются обогрев при помощи водяного теплоносителя с непосредственным прогревом окружающего воздуха в месте размещения. Внешне весьма схожи с печами-каминами. Часть моделей оснащается поверхностью для варки и в отдельных случаях духовым шкафчиком.

Отопительный котел Куппер ОВК 10 с пеллетной горелкой АПГ25

По типам горелок

• Факельные. Имеют максимально распространение и чаще всего применяются в частных домах. Горелки малой мощности для маленьких камер сгорания просты и надёжны, к тому же достаточно легко настраиваются. Минусом в них является однонаправленность факельного огня, что приводит к локальности нагревания стенки котла. Весьма требовательны к качеству гранул.

  Пример модели – Lavoro LF 42

• Объёмного горения. Подобные горелки обладают большей мощностью, применяются в оборудовании промышленного назначения, но и в обычных котлах они тоже отыскали свою нишу. Огромный плюс таких горелок – нетребовательность к качеству гранул, но их применение привело к существенному повышению массы прибора.

  Представитель – Radijator COMPACT 20

• Каминные. В таком котле пеллеты, падая в чашу, сгорают. Это наиболее безопасный вид горелок, к тому же работа отопительного оборудования такого типа не создаёт много шума. Минусом является скудность регулировочных настроек и требовательность к качеству гранул. Это самый экономичный пеллетный котел из всей линейки.

  Пеллетный камин Termal-6

Лучшие модели пеллетно-дровяных котлов

Комбинированные отопители выпускают многие российские и зарубежные компании. Ряд моделей с наилучшим соотношением цены и качества пользуются особой популярностью.

Heiztechnik HT Daspell Duo

Польский агрегат работает на всех видах топлива, в т.ч. на угле. Линейка включает в себя модели мощностью от 12 до 65 кВт.

Описание:

• 1 контур;
• факельная горелка Heiztechnik Pellhard Plus с функцией самостоятельной очистки и розжига;
• водоохлаждаемые колосники;
• электронная погодозависимая автоматика;
• возможность установки дисплея, системы золоудаления и подключения к интернету.

Heiztechnik HT Daspell Duo – польский котел.

Прибор изготовлен из стали толщиной 5 мм.

Zota Pellet 15S

Российский 2-топочный агрегат мощностью 15 кВт.

Основные характеристики:

• автоматический переход на пеллеты после прогорания дров;
• максимальное давление рабочей среды – 3 атм.;
• только принудительная циркуляция;
• 2-шнековая подача (защита от проникновения пламени в бункер);
• расходомер – считает суточные и общие затраты топлива;
• пульт управления с возможностью подключения до 3 насосов и указания их приоритета.

Zota Pellet 15S – двухтопочный агрегат.

Дополнительно можно установить:

• ТЭНы на 12 кВт – включаются автоматически, если пользователь забыл вовремя добавить твердое топливо;
• GPS-модуль для управления SMS-командами со смартфона;
• источник бесперебойного питания Matrix.

Автоматика – погодозависимая, с функцией программирования.

Прибор устойчив к высокой температуре и перепадам напряжения.

Stropuva Mini S8 P

Литовский котел верхнего горения мощностью 8 кВт. Автоматическая подача топлива отсутствует. Но благодаря тому, что загрузка поджигается сверху и воздух подается строго в зону горения, длительность функционирования составляет (в часах):

• на дровах – 18;
• на брикетах – 30;
• на пеллетах – 42.

Объем топки составляет 163 л. В нее вмещается 106 кг пеллет.

Stropuva Mini S8 P – котел верхнего горения.

Преимущество отопителя – энергонезависимость. Температуру теплоносителя и производительность контролирует биметаллический механический датчик, связанный с воздушной заслонкой.

КПД установки – 85%.

Светлобор ВД 16

Российское оборудование мощностью 16 кВт. Вместе с котлом предлагается пневматическая система подачи топлива из удаленного хранилища. Она освобождает пользователя даже от необходимости загружать пеллеты в бункер. Подход к котлу осуществляется раз в месяц – для обслуживания.

Описание:

• горелка объемного типа;
• автоматическая очистка колосников и теплообменника, удаление золы;
• КПД – 94%;
• расход пеллет в режиме номинальной производительности – 3,5 кг/час;
• вес – 450 кг;
• опция – GSM-модуль.

Светлобор ВД 16 – российское оборудование.

Поступление пламени в подающий шнек и бункер исключено благодаря особой форме горелки. Она рассчитана на пеллеты любого качества.

Metal Fach SD Duo 14

1-контурный котел мощностью 14 кВт польского производства. Описание:

• водоохлаждаемые колосники;
• горелка объемного типа;
• чугунный шнек;
• КПД – 90%;
• управление – электронное, информация выводится на дисплей;
• вес – 485 кг;
• возможность подключения к контроллеру 4 насосов, погодного и комнатного термостата.

Metal Fach SD Duo 14 – котел мощностью 14 кВт.

Агрегат работает на всех видах топлива, в т.ч. на угле. Огнезащита для подающего устройства приобретается отдельно.

Faci Base 15

Итальянский 1- контурный агрегат мощностью 15 кВт. Оснащен автоматическим подающим устройством для следующих видов топлива:

• пеллет;
• угля размером до 15 мм.

Объема штатного бункера (263 л) хватает на 3 суток работы.

Прибор выполнен из жаропрочной стали и оснащен объемной пеллетной горелкой.

Противопожарные меры:

• 2-шнековая подача;
• датчик температуры винта;
• система тушения (экстренно сбрасывает в котел все загоревшиеся пеллеты).

Faci Base 15 – итальянский агрегат.

Опции:

• автоподжиг;
• GSM-модуль;
• более вместительный бункер.

КПД – 92%.

Возможно переоборудование под газ.

Почему пеллеты считаются экономным топливом

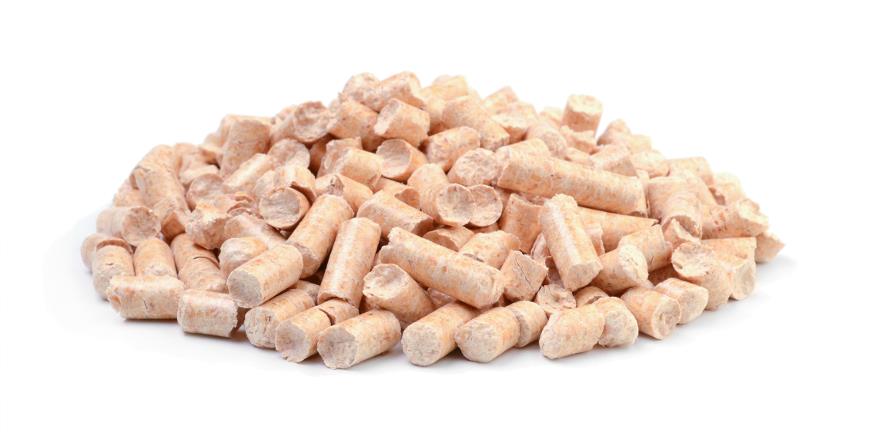

Пеллеты представляют собой удлиненные гранулы диаметром 6-8 мм, изготовленные из отходов деревообработки. На производстве древесное сырье очищают, измельчают, высушивают и прессуют под давлением в 300 атмосфер. Примечательно, что для формирования гранул не используются химические добавки: связующим выступает натуральный лигнин, содержащийся в древесине.

Действительно, цена на них выше, чем на дрова: тонна пеллет хорошего качества стоит от 7 до 13 тыс. руб. Однако в процессе переработки древесного сырья в нем возрастает количество чистого углерода, в результате теплотворность пеллет примерно в 1,5 раза выше, чем у дров. В научно-популярной передаче «Галилео» даже проводили эксперимент, сжигая в калориметре одинаковое количество древесины и пеллет, и превосходство последних подтвердилось. То есть, говоря простым языком, для получения некоторого количества тепла пеллет потребуется значительно меньше, чем дров. Кроме того, пеллеты более экологичны: при их сгорании выделяется меньше СО2 и образуется меньше отходов (золы). Показательно, что в Европе, серьезно озабоченной вопросами экологии и экономии, пеллеты считаются очень перспективным видом биотоплива, объемы их производства растут, а в отдельных странах Евросоюза доля домохозяйств, использующих пеллетные котлы для отопления, приближается к 2/3 от общего числа

Немаловажно, что гранулы, в отличие от дров, имеют одинаковые небольшие размеры и могут подаваться равномерными порциями при помощи механических устройств, что позволяет пеллетным печам иметь степень автоматизации намного более высокий, чем у дровяных устройств

Пеллеты

Устройство и принцип работы пеллетной горелки

Функциями пеллетного горелочного устройства – является создание условий в топочном пространстве для равномерного и полного сжигания пеллет, создание нужного процентного содержания топливно-воздушной смеси и стабильного режима горения пламени, для выработки и передаче тепловой энергии к водяному теплоносителю, циркулирующему по внутреннему сечению котловых поверхностей нагрева.

Базовые компоненты, чтобы выполнить пеллетную горелку своими руками:

• топочная камера для сжигания топлива, выполненная из жаропрочных труб прямоугольного или круглого сечения;
• колосник пеллетной горелки;
• топливный бункер для загрузки пеллет;
• топливный конвейер шнекового типа для перемещения пеллет;
• дутьевой вентилятор для пеллетных горелок, который осуществляет подачу кислорода в зону горения.

Процесс работы бытовых и промышленных пеллетных горелок может быть полностью автоматизирован. При установке большого топливного бункера, допускается автономная работа оборудования без присутствия оператора свыше 7 дней.

Для таких котлов подбирают универсальные устройства, к примеру, пеллетная горелка Pelltechpv 20b с ценой 96083 руб., которая может устанавливаться не только в пеллетный котел, но и в дизельный и любой твердотопливный агрегат.

Пеллетные горелки котлов имеют несложный принцип работы, он состоит из нескольких этапов:

1. При включении кнопки запуска котла включается дутьевой вентилятор и одновременно шнековый транспортер, который из бункера подает пеллеты в топочную камеру.
2. Управляющий контроллер дает сигнал на электрический ТЭН для воспламенения пеллет.
3. При достижении температуры греющей воды в контуре отопления установленного значения, термодатчик отправляет электросигнал электронному блоку управления для перевода котла в состояние горячего резерва.
4. При падении температуры в контуре отопления ниже установленного уровня, температурный датчик передает сигнал на блок управление для запуска котла, вначале включается вентилятор, затем шнековый транспортер с топливом и запальное устройство.

Гравитационные горелки

Гравитационная пеллетная горелка обладает самым простым способом функционирования. Она выполняется энергонезависимой и сможет работать даже без электрической энергии. Движение пеллет в ней осуществляется прямо из бункера насыпью, прямо в пиролизную камеру.

Воздухоподача и удаление отработанных дымовых газов происходит за счет естественной тяги в дымовом тракте котлоагрегата, создаваемой дымовой трубой.

Регулировка режима горения и воздухоподача выполняется в ручном режиме с использованием воздушной заслонки на горелочном устройстве и шибером на дымоходе.

Такой режим обеспечивает невысокий КПД и практически не может быть автоматизирован, поэтому в современных устройствах пеллетных котлов он практически не применяется.

Классификация комбинированного оборудования

Существует несколько разновидностей пеллетно-дровяных котлов. Их можно классифицировать по нескольким признакам.

По типу горелки

Существуют 3 вида устройств для сжигания пеллет:

• факельные;
• объемные;
• каминные.

Первые обладают следующими преимуществами:

• простой в исполнении конструкцией;
• надежностью;
• компактностью;
• нетребовательностью к качеству топлива.

Недостатки:

• ограниченная мощность;
• горизонтально направленное пламя, что обуславливает неравномерный нагрев котла.

Пеллетно-дровяные котлы различаются по типу горелки.

Достоинства объемной горелки:

• неограниченная мощность;
• более высокий, чем у факельной, КПД.

Недостатки:

• сложное устройство;
• большой размер;
• высокие требования к качеству гранул;
• зависимость от угла наклона (с увеличением возрастает количество шлака вплоть до остановки подающего механизма);
• длинный шнек (образует древесную пыль, негативно влияющую на работу приспособления).

Каминная горелка позволяет любоваться пламенем. Она оснащена чашей, в которую сбрасываются пеллеты. Воздух подается в зону горения снизу.

По материалу теплообменника

Котловые баки бывают:

• стальные;
• чугунные.

Котловые баки бывают стальными.

К достоинствам первых относятся:

• низкая стоимость;
• малый вес;
• ремонтопригодность;
• пластичность.

Литые чугунные теплообменники прочны и не ржавеют, потому работают более 25 лет. Но они:

• дорогие;
• тяжелые;
• хрупкие – при поступлении холодной воды и при ударах могут треснуть;
• не подлежат восстановлению.

По способу загрузки

В разных моделях скорость подачи гранул регулируется 2 методами:

• автоматически;
• вручную.

В большинстве моделей подача гранул регулируется вручную.

Второй способ неудобен, т.к. пользователю приходится самостоятельно следить за температурой теплоносителя.

По количеству контуров

Простой котел оснащен 1 теплообменником, подключаемым к системе отопления. Такие агрегаты называют 1-контурными.

Есть модели, дополнительно выполняющие функцию водонагревателя. Они называются 2-контурными и могут быть оснащены:

• вторичным теплообменником;
• бойлером.

В первом случае осуществляется проточный нагрев. Когда пользователь открывает кран с горячей водой, 3-ходовой клапан отсекает систему отопления и рабочая жидкость начинает циркулировать через вторичный теплообменник. При большом расходе по ГВС батареи недополучают тепло.

Котел с бойлером более практичен. Он обладает такими достоинствами:

• греет воду только в те моменты, когда отопительный контур не нуждается в тепле;
• производительность по ГВС всегда высокая и не зависит от мощности.

Устройство

Устройство пеллетного котла с обозначением важнейших элементов и узлов (нажмите для увеличения)

Прежде чем начать работу следует оценить свои силы. Производство котла требует хорошей подготовки, знаний, навыков и сделать его намного сложнее, чем газовый или электрический. Не случайно готовые изделия этого класса очень дорогие.

Кроме пеллетной горелки для котла. которую практически невозможно сделать в домашних условиях, все остальные элементы конструкции придется выполнять самостоятельно. Потребуется немало потрудиться, чтобы результат удовлетворил ожидания.

Имея опыт подобной работы собрать теплообменник и выложить из шамотного кирпича камеру сгорания вполне посильная работа. С установкой горелки тоже можно справиться, но вот с системой подачи топлива придется потрудиться. Этот важнейший узел в каждом конкретном случае получается эксклюзивным. Необходимо обеспечит бесперебойную и надежную подачу топливных гранул к горелке (о котлах с автоматической подачей топлива читайте здесь ).

Плотность пеллет велика, и одновременно гореть большое их количество не может.

Обратите внимание: подача топлива и воздуха в пеллетных котлах всегда принудительная. Обеспечить правильный режим при ручном управлении практически невозможно, если только постоянно не находится рядом

Поэтому устройство оборудуется автоматическими системами, а стоят они немало

Обеспечить правильный режим при ручном управлении практически невозможно, если только постоянно не находится рядом. Поэтому устройство оборудуется автоматическими системами, а стоят они немало.

Это является фактором высокой стоимости всей конструкции. Один или несколько программаторов справляются с задачей без постороннего вмешательства. Даже небольшой бункер с топливом способен в автономном режиме топить дом до трех дней. Если собрать более солидную конструкцию с большим запасом пеллет, то срок пользования можно увеличить в разы.

Совет специалиста: очень важно точно рассчитать подачу воздуха. При недостатке воздуха пеллеты могут не гореть, а тлеть, а при избытке будут потери тепла, которое будет выдуваться в атмосферу

Дополнительные расходы предстоят и на покупку двигателя для шнекового механизма и его автоматического подключения. Перед сборкой пеллетного котла своими руками, нужно составить чертежи будущего котла, рассчитать его размеры в зависимости от площади имеющегося места для его установки.

Главная деталь пеллетного котла — горелка

Решение сделать котел на пеллетах своими руками дело недешевое, но готовое изделие обойдется еще дороже. Главный элемент устройства горелка, которая покупается отдельно.

Аналогично заводским моделям, основное внимание уделяется сборке корпуса и подгонке всех узлов. Сборочная комплектация включает в себя:

• Листовая сталь 4-6 мм для изготовления корпуса котла.
• Материал для бункера. Сделать его можно из листового металла (толщины 1-2 мм будет достаточно), многослойной фанеры, дерева.
• Шнек. Подбирается он по размерам или при имеющихся навыках делается самостоятельно.
• Трубы для дымохода. Металлические или асбестовые и комплект крепления.
• Система управления. Обеспечивает автоматический контроль над работой котла.
• Двигатель для работы шнекового механизма.
• Трубы для теплообменника. Рекомендуются изделия квадратного сечения.
• Трубы и фитинги для подключения отопительной системы.
• Шамотный кирпич, если камеру сгорания делают стационарной.
• Колосник. Он обеспечит доступ воздуха к месту горения.
