Пеллетная установка: 6 правил монтажа

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы отопления с естественной циркуляцией заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму

К преимуществам такого решения следует отнести:

• низкую стоимость монтажа;
• дешевизну обслуживания;
• простоту установки;
• возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется циркуляционный насос. И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, схема обогрева с принудительной перекачкой теплоносителя обладает некоторыми значимыми минусами:

• дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
• сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
• необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
• зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.

Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

Как правильно составить чертеж пеллетной горелки?

Перед началом самостоятельного конструирования горелки, предназначенной для переработки пеллетного топлива, рекомендуется выполнить ее индивидуальный чертеж. Схема в обязательном порядке должна содержать информацию обо всех узлах и деталях. На чертеже требуется указать основные элементы:

• камеру;
• топливный бункер;
• шнек;
• вентилятор.

Схема должна содержать все необходимые габариты данных изделий. При выполнении чертежа пеллетной горелки своими руками следует запомнить, что от детальности его исполнения зависит, насколько надежным получится устройство для переработки топливных гранул.

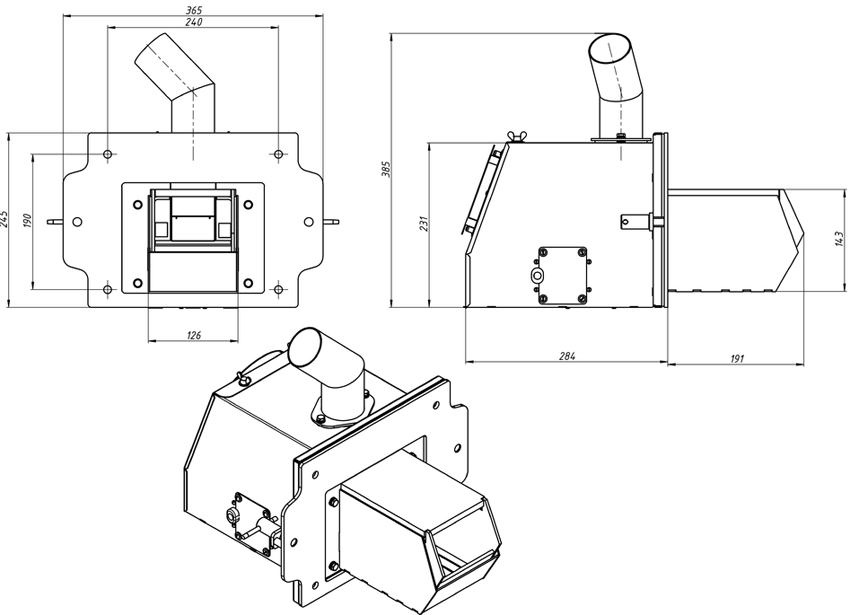

Чертеж изготовления горелки на пеллетном топливе

Перед началом составления схемы рекомендуется заранее рассчитать необходимые размеры бункера. При выполнении вычисления следует учитывать, какую площадь будет отапливать конструкция. Стоит также отметить, что параметры бункера оказывают прямое влияние на частоту его очистки.

Работа вентилятора регулируется электронным блоком. При составлении схемы нужно запомнить, что работоспособность главных узлов устройства зависит от наличия электроэнергии.

Статья по теме:

Таким образом, выполнить своими руками чертеж пеллетной горелки с размерами не так сложно. В случае необходимости можно воспользоваться готовой схемой, которых в интернете множество. Но в такой ситуации требуется подобрать чертеж, который будет соответствовать конкретным условиям.

Необходимые инструменты и материалы

Фото: kievskaya.all.biz

Перед проведением строительно-монтажных работ приобретают следующие материалы и оборудование:

1. Насос для циркуляции теплоносителя в контуре.
2. Воздушные клапаны для удаления воздушной смеси из расширительного бачка в схемах с естественной циркуляцией теплоносителя.
3. Коллектор для распределения теплоносителя по контурам отопления.
4. Грязевик для удаления мусора из сетевой воды.
5. Радиаторы отопления
6. Бойлер косвенного нагрева.
7. Полипропиленовые трубы для внутриквартирной системы отопления.
8. Металлические трубы для обвязки котла.
9. Предохранительный клапан для защиты ПК от резкого скачка давления.
10. Запорно-регулировочная арматура.
11. Автоматика безопасности на ПК встроенная и состоит из следующих элементов: манометр, датчики, сигнализатор, панель управления котлом.
12. Набор инструментов.

Достоинства и недостатки

Оборудование обладает рядом преимуществ:

• Пеллеты являются безопасным топливом по сравнению с газом и электричеством;
• Позволяет значительно снизить затраты на отопление помещения по сравнению с использованием электрических котлов. При этом пеллетные установки более затратные, чем газовое оборудование, однако не стоит забывать, что провести газ и приобрести газовые баллоны можно не всегда;
• Самодельные установки гарантируют высокий КПД – 95%. Некоторые магазинные установки имеют более 97%;
• Применяются не только для обогрева помещения, но и для получения горячей воды;
• Нет правил для транспортировки и хранения топлива. Находясь вблизи человека, пеллеты не вызывают аллергических реакций, и нет токсичных испарений при горении;
• Топливо доступно для приобретения. Владельцы оборудования жаловались на недостаток топлива и необходимость подготовки запаса пеллет с зимы при появлении устройств, теперь нет необходимости хранить большой объём гранул дома, купить при необходимости их можно повсеместно;
• Цена на пеллеты в среднем находится на одном уровне, в отличие от газа и электричества, тарифы на которые периодически испытывают сезонные колебания;
• Монтаж устройства не требует особых навыков, и не нужно согласовывать установку в уполномоченных органах;
• После сгорания пеллет образовывается естественная минеральная зола, которая не требует соблюдения особых правил при утилизации.

Вместе с достоинствами и подобного оборудования выделяют и ряд недостатков:

• Высокая стоимость готового магазинного оборудования. Несмотря на популяризацию устройств в последние годы и некоторое снижение цен, пеллетные котлы до сих пор стоят дороже, чем аналогичное по мощности газовое или электрическое оборудование;
• Оборудование нуждается в постоянном уходе (особенно устаревшие модели). Пользователю придётся раз в неделю прочищать от скопившейся золы зольник и тепловой обменник. В современных моделях очистка предусмотрена на автоматическом уровне;
• При отсутствии автоматической подачи топлива пользователю приходится загружать пеллеты в бункер в ручном режиме;
• Необходимо обеспечить условия минимальной влажности в помещениях, в которых будут храниться пеллеты в ожидании использования;
• Импортное оборудование практически на рассчитано на условия суровой отечественной зимы, в результате чего часто возникают поломки и неисправности;
• В отдалённых районах топливо на зиму до сих пор приходится запасать из-за нестабильности поставок.

Факторы, влияющие на выбор

При выборе качественного, надежного агрегата, обращают внимание на следующие характеристики:

• На мощность. Бытовые приборы обладают относительно невысокой мощностью. Чтобы обеспечить теплом жилое помещение достаточно 15 кВт. На 10 кв. м. приходится 1 кВт. Котел с такой мощностью может обогреть дом размером 150 кв. м.
• На коэффициент полезного действия. У пеллетных котлов КПД варьируется от 80 до 95%. Высокий показатель достигается за счет качества гранул и особенностей конструкции прибора.
• На тип горелки. Существуют ретортные и стокерные горелки. У первых дым направлен вверх. Они неприхотливы к качеству топлива и долго функционируют без очистки. Эффективная работа стокерной горелки достигается за счет высокого качества загружаемых гранул. Главный минус такого устройства в том, что оно часто засоряется.
• На уровень автоматизации процессов. Некоторые пеллетные котлы могут работать без участия человека. Такими устройствами управляют дистанционно с помощью мобильного телефона. В специальная программа позволяет на расстоянии включать и выключать прибор, регулировать температуру. В случае неисправности информация о сбоях поступает мгновенно на мобильное устройство.
• На конструкцию теплообменника. Они бывают горизонтальными и вертикальными, плоскими и трубчатыми. Специалисты рекомендуют выбирать вертикальные теплообменники с турбулизаторами, которые большую часть энергии тратят на нагрев теплоносителя и не позволяют оседать золе в больших количествах.

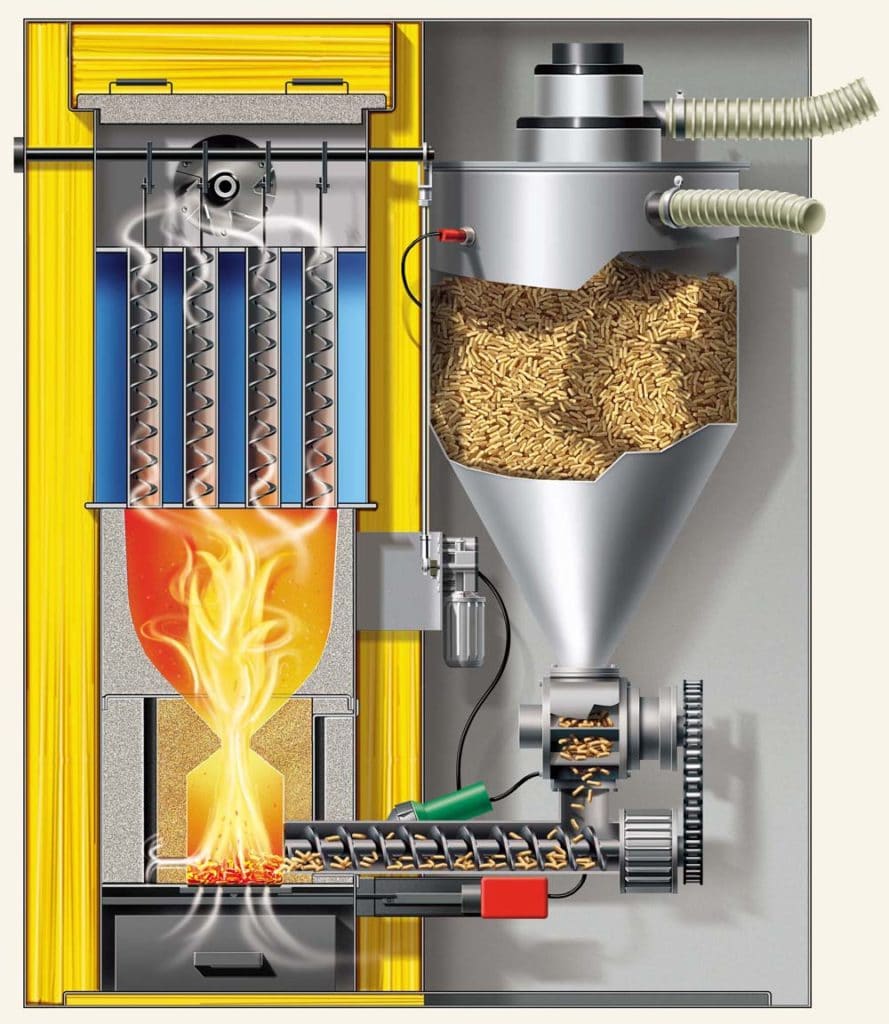

Особенности строения пеллетного устройства

Пеллетный камин внешне напоминает обычную каминную топку для дров. Но по своей внутренней конструкции и функционированию такое оборудование – это более высокое технологическое устройство, которое позволяет с помощью пеллет полностью автоматизировать процесс теплоотдачи.

Камин закрывается специальной прозрачной дверкой из прочного стекла. Такое решение позволяет любоваться видом открытого огня. С двух сторон устройства есть небольшие отверстия, через которые проходит тепло в помещение.

Форма-фактор

Пеллетные камины бывают двух видов:

1. Вмонтированный. Такое устройство полностью встраивается в проем в стене. Емкость для пеллет может располагаться в дополнительном помещении либо маскироваться с помощью облицовки. На виду остается топка схожая на дровяной камин.
2. Отдельный. Камин уже имеет свою облицовку в виде стального корпуса и керамических панелей, которые позволяют сохранять тепло длительное время. В верхней части оборудования расположена емкость для пеллет.
   Вид отопительного устройства подбирается в зависимости от особенностей помещения.

Топка

Емкость для сжигания пеллет изготавливается из чугуна или крепкой стали высокой плотности. Ребристая поверхность топки значительно увеличивает конвекционную теплоотдачу.

В отличие от стоящих отдельно каминов встроенные в стену устройства могут иметь большой размер топки, что позволяет загружать не только пеллеты , а и дрова.
Горелка

В нижней зоне камина расположена горелка, к которой подается топливо и нагретый воздух. Дозирование гранулированного сырья и кислорода обеспечивает полное сгорание пеллет, что существенно повышает продуктивность и экономичность отопительного процесса. Некоторые изготовители оснащают камины горелками с автоматическим розжигом.

Автоматика

Камины оборудованы автоматической системой управления. Наличие температурных датчиков, контролеров, электрических двигателей позволяет легко контролировать весь отопительный процесс. Панель автоуправления может располагаться на корпусе. В более дорогих моделях руководство камином может осуществляться дистанционно.

Благодаря автоматическому управлению в пеллетном камине очень удобно контролировать отопительный процесс

Емкость для золы и топлива

Отсек для топлива находится в задней части камина. Доступ пеллет в топку производится при помощи шнекового привода. Под топкой монтируется отдельная камера для золы. Она представляет собой небольшой ящик, который легко выдвигается для чистки.

Вентилятор

Чтобы воздух проходил по специальным отверстиям между стенками и корпусом камина в систему встроено вентиляционное устройство. Оно позволяет наполнить помещение теплыми воздушными массами.

Производятся также модели с двумя вентиляторами. Первый для выхода воздушных масс к каналам, а второй для доступа кислорода к топке.

Пеллетные камины с водяным контуром

Принцип работы такого оборудования схож с одноконтурным котлом. К отопительной системе подключаются трубы, по которых проводится циркуляция теплоносителя.
Пеллетные камины с водяным контуром – это автономное устройство, обладающее высокой мощностью. Прибор позволяет осуществить прогрев всего дома. Такая модель предусматривает подключение холодной воды и выход уже нагретой жидкости. Организация отопления проводится с помощью трубной развязки и радиаторов.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

Вид сбоку на горелку факельного типа

• Небольшие габаритные размеры;
• Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
• Упрощённая эксплуатация;
• Повышенная надёжность;
• Можно сжигать пеллеты низкого качества.

• Небольшая мощность по сравнению с другими горелками;
• Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

Необходимые материалы и инструменты

Если планируете установить, а затем осуществить подключение пеллетного котла своими силами, без привлечения специалиста, то сначала необходимо позаботиться о наличии необходимых материалов и инструментов. В работе понадобятся:

• Само устройство пеллетного котла и топливного бункера.
• Металлические трубы, распределительный бак, циркуляционный насос, воздухоотводные клапаны и запорная арматура для обвязки системы.
• Теплосчетчик, манометры, предохранительные клапаны, расходомеры (эти устройства не обязательно устанавливать, но они делают пользование котлом более простым и безопасным)

Расход топлива на 100 м²

Разберемся, как посчитать, какой расход пеллетного котла в помещении с площадью 100 квадратных метров. Мы можем рассчитать только приблизительный объем того сколько потребляет котел, так как на расход влияет большое количество параметров: площадь помещения, средняя температура на улице, длительность отопительного сезона, качество теплоизоляции дома, качество пеллетных гранул.

При расчетах будем опираться на то, что при сжигании 1 килограмма пеллет вырабатывается 5 кВт тепла, КПД котла 85%, а для обогрева 10 квадратных метров правильно построенного дома требуется 1 кВт энергии в час.

Чтобы обогреть помещение, площадью 100 кв. м. на час, требуется: 100 кв. м * 1 кВт/10 кв. м * 1 кг/5кВт* 0,85 = 1,7 кг. Чтобы посчитать расход в сутки умножим полученное значение на 24: 1,7*24 = 40,8 кг. Реальный расход в месяц будет в 30 раз больше: 40,8 кг * 30 дней = 1224 кг. Для такой площади подойдет модель твердотопливного котла Купер ОВК 10. На 200 м кв уйдет в два раза больше топлива: 1224 кг * 2 = 2448 кг.

Также средний расход пеллет можно посмотреть в технических характеристиках конкретного котла. К примеру, рассмотрим расход котлов Зота российского производства. Модель Zota Pellet мощностью 15 кВт расходует 36 килограмм в сутки, 25 кВт – 60 кг/сут., 30 кВт – 90 кг/сут., 100 кВт – 250 кг/сут. Это число показывает, сколько расходует котел при работе 10 часов в сутки и номинальной теплопроизводительности.

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

• группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
• расширительный бачок;
• циркуляционный насос.

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов

При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков

Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

• с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
• с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Технические условия для установки пеллетного котла

В общем, правила установки ПК аналогичны правилам для твердотопливных котлов. Полный пакет требований к схеме обвязки пеллетного котла обозначен СНиП и инструкциями завода-изготовителя.

Для установки ПК потребуется иметь технические условия, в которых отражают следующие требования к схеме обвязки пеллетных котлов отопления:

1. ПК должны соответствовать проектной документацией и инструкциям завода-изготовителя.
2. Конструкция элементов котла должна соответствовать конструкторской и эксплуатационной документации.
3. В паспорте ПК должны быть обозначены данные: отапливаемый объем, объем бункера, вид допустимого топлива, КПД, максимальная температура дымовых газов и теплоносителя, максимальное давление рабочей среды, диаметр дымовой трубы, диаметры трубопроводов подающей и обратной сети, электромощность.
4. Перед установкой пеллетных агрегатов, он должен пройти заводские гидравлические испытания, о чем выполняется отметка в паспорте. В целом ПК обязан отвечать требованиям ГОСТ 23660 и ГОСТ 24444.

При выполнении всех условий завода по транспортировке, монтажу и наладке срок эксплуатации ПК должен быть не менее 20 лет с наработкой часов эксплуатации – 200000 час.

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — коллектора. Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

• владелец дома получает возможность отдельно контролировать каждый отопительный контур;
• в любой точке системы обогрева поддерживается стабильное водяное давление;
• к одному радиатору от коллектора отходит только одна труба. Соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.

Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат

Пеллеты из дерева

Если полностью заменить традиционные виды топлива деревянными пеллетами, можно существенно снизить уровень парникового эффекта. Во время горения традиционных видов топлива в воздух выделяется много углекислого газа. Меньше всего углекислоты образуется именно при сгорании дерева.

При использовании деревянных пеллет сокращаются объемы выделения в атмосферу такого соединения, как диоксид серы. Именно из-за его образования в больших количествах льют кислотные дожди. Это губительно действует на экологию. Опасность для природы и человека при использовании топливных пеллет сведена к нулю.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.Схема отопления с гравитационным оборотом воды

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

Пеллеты представляют собой экологически чистый вид топлива, так как при их сжигании в атмосферу выбрасывается столько же углекислого газа, сколько образовывается при естественном разложении древесины

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

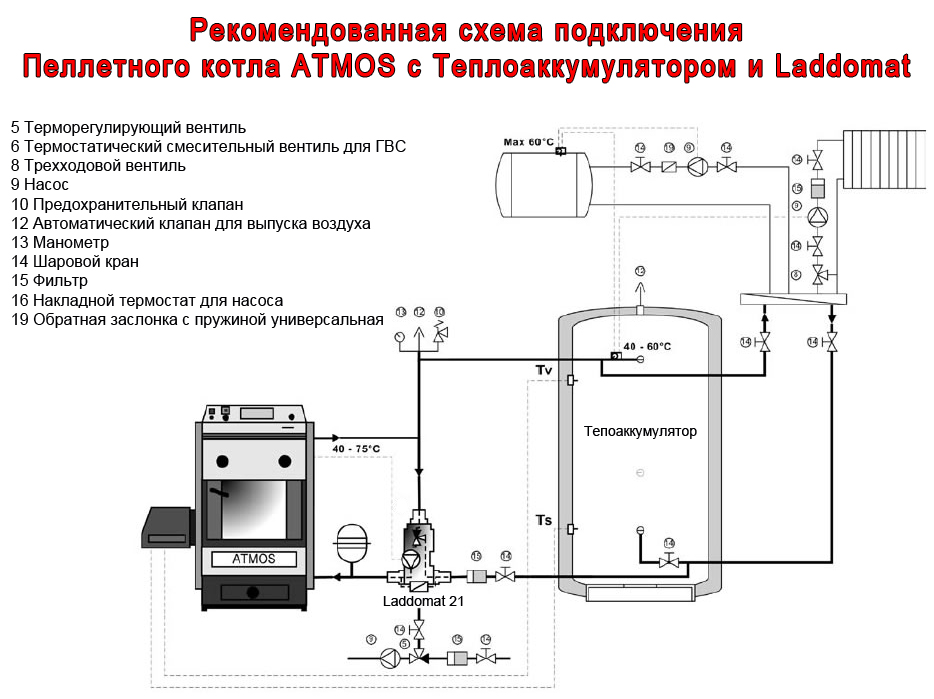

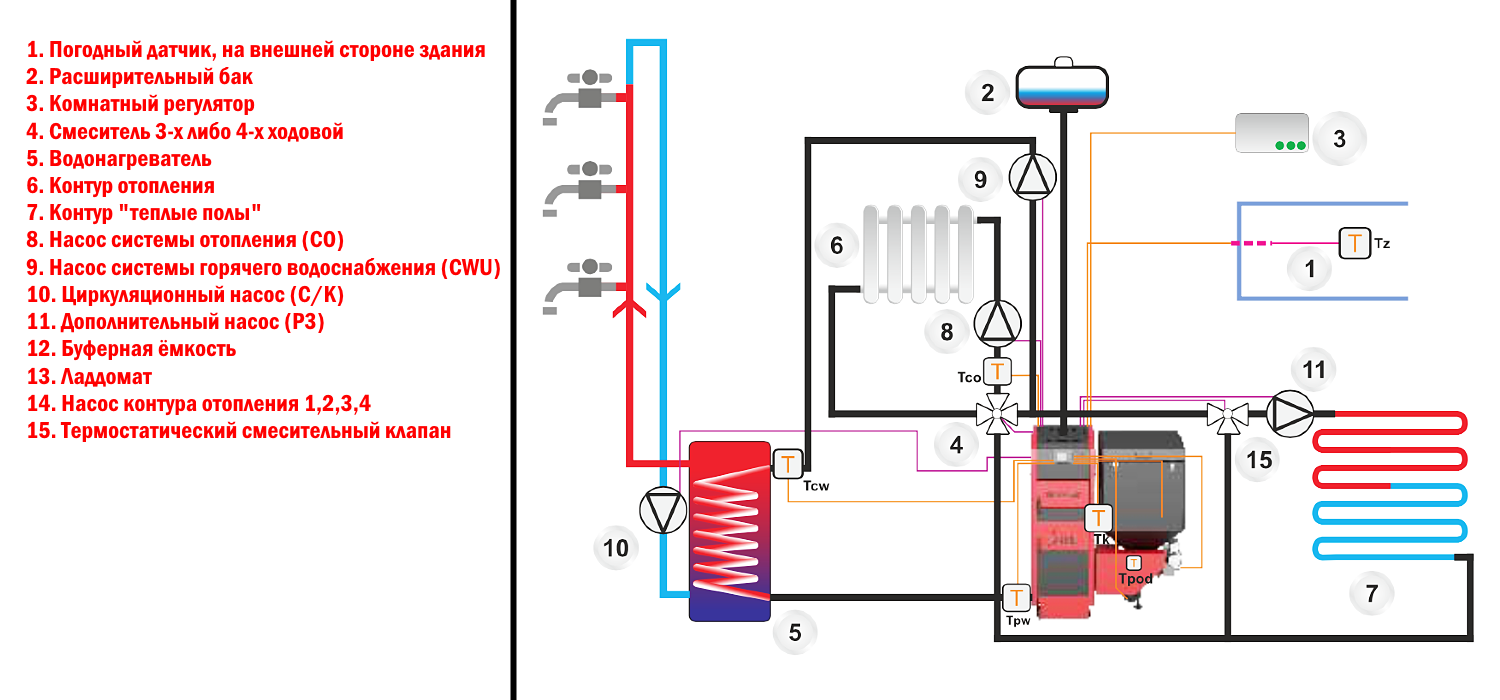

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной

Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

https://youtube.com/watch?v=KCT%25D0%25A5%25D0%25B0%25D1%2580%25D1%258C%25D0%25BA%25D0%25BE%25D0%25B2

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

• Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
• Труба дымохода должна быть выше крыши минимум на полметра;
• Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
• Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
• Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
• В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Технические условия для установки пеллетного котла

В общем, правила установки ПК аналогичны правилам для твердотопливных котлов. Полный пакет требований к схеме обвязки пеллетного котла обозначен СНиП и инструкциями завода-изготовителя.

Для установки ПК потребуется иметь технические условия, в которых отражают следующие требования к схеме обвязки пеллетных котлов отопления:

1. ПК должны соответствовать проектной документацией и инструкциям завода-изготовителя.
2. Конструкция элементов котла должна соответствовать конструкторской и эксплуатационной документации.
3. В паспорте ПК должны быть обозначены данные: отапливаемый объем, объем бункера, вид допустимого топлива, КПД, максимальная температура дымовых газов и теплоносителя, максимальное давление рабочей среды, диаметр дымовой трубы, диаметры трубопроводов подающей и обратной сети, электромощность.
4. Перед установкой пеллетных агрегатов, он должен пройти заводские гидравлические испытания, о чем выполняется отметка в паспорте. В целом ПК обязан отвечать требованиям ГОСТ 23660 и ГОСТ 24444.

При выполнении всех условий завода по транспортировке, монтажу и наладке срок эксплуатации ПК должен быть не менее 20 лет с наработкой часов эксплуатации — 200000 час.
