Печка на отработанном масле: 5 этапов конструирования

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Этапы сооружения печи

Резка по металлу

Процесс создания печи на «отработке» для гаража состоит из следующих этапов:

• Установите нижнюю емкость на ножки. Для этого изготовьте детали высотой 20 сантиметров из металлического уголка, уложите емкость горизонтально и приварите к ней ножки.
• При помощи сварки прорежьте посредине нижнего корпуса отверстие, приварите трубу в вертикальном положении и соедините 2 емкости. Печи, которые делаются своими руками, рекомендуется выполнять из 2-х частей, чтобы верхняя емкость была съемной. Так удобнее чистить горелку от копоти. Нижняя емкость будет служить топкой и топливным бачком, а верхняя с соединительной трубкой — нагревательным элементом.

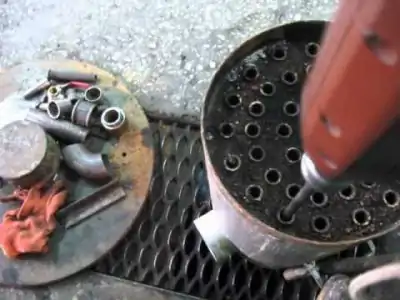

• В трубе сделайте отверстия в количестве не менее 10 штук на высоте 0,5 м. При разметке главное помнить, что отверстия должны начинаться в 10 сантиметрах от корпуса печи.
• На верхней плоскости топки подготовьте отверстие для заливки топлива и приварите крышку, благодаря которой можно будет регулировать степень нагрева помещения и мощность горения.
• Следующий этап — приварите на верхнюю емкость патрубок.
• В заключение соорудите вытяжную трубу длиной не меньше 4 метров и прочно закрепите ее на патрубке. Желательно сделать ее из оцинкованной стали.

По окончании изготовления печи следует ее сделать более презентабельной — покрасить смесью из силикатного клея, молотого мела и алюминиевой пудры.

Последний штрих

В завершение работ нужно установить конструкцию и разжечь ее:

• Вложите в топливный бак для растопки некоторое количество бумаги, используя нижнее отверстие печи.
• Залейте отработанное масло в количестве примерно 1 литра.
• Подожгите бумагу и подождите несколько минут, пока масло не начнет закипать.
• Печь, сделанная подобным образом своими руками, очень проста в эксплуатации. После того как масло начнет гореть, достаточно время от времени подливать по 3–5 литров топлива.

Несмотря на достоинства подобных печей нужно все-таки остановиться и на недостатках. Их не так уж много, но они существуют:

• К первому минусу можно отнести тот факт, что дымоход не должен иметь длину менее 4 метров. Кроме того, при его устройстве следует избегать горизонтального положения отдельных участков.
• И второй недостаток — это еженедельная очистка емкости для масла и дымохода. Чтобы эти недостатки не переросли в большую проблему, необходимо делать съемную емкость и такой же конструкции дымоход.

Печка на отработке своими руками: чертежи, видеоинструкции и материалы для изготовления

автор Сергей Соболев 2.5k Просмотров Мнений

Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.

Читайте в статье:

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

• несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
• кронштейны для крепления колен трубы,
• сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

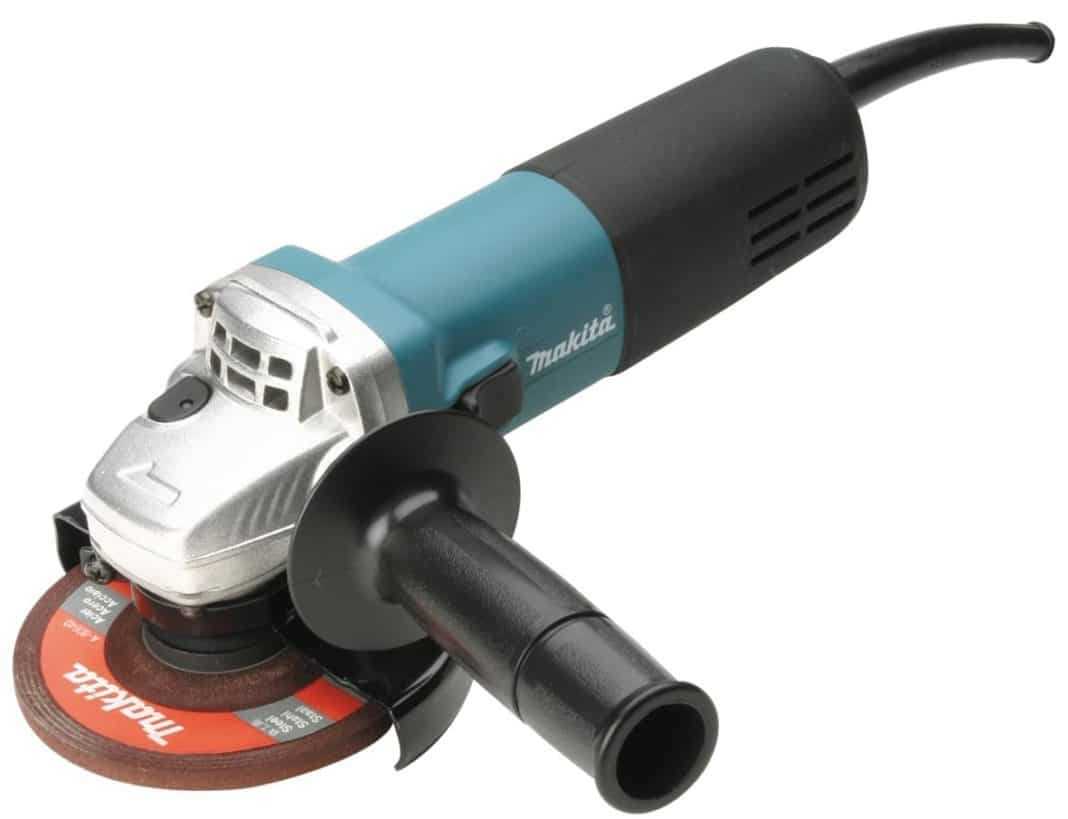

• болгарка,
• сварочный аппарат,
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно,
• герметик термостойкий,
• стальной лист толщиной 4 миллиметра,
• металлическая труба с сечением 20 и 50 сантиметров,
• компрессор,
• вентиляционную трубу,
• сгоны,
• болты,
• стальные переходники,
• углы полудюймовые,
• тройники,
• арматуру сечением 8 миллиметров,
• насос,
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

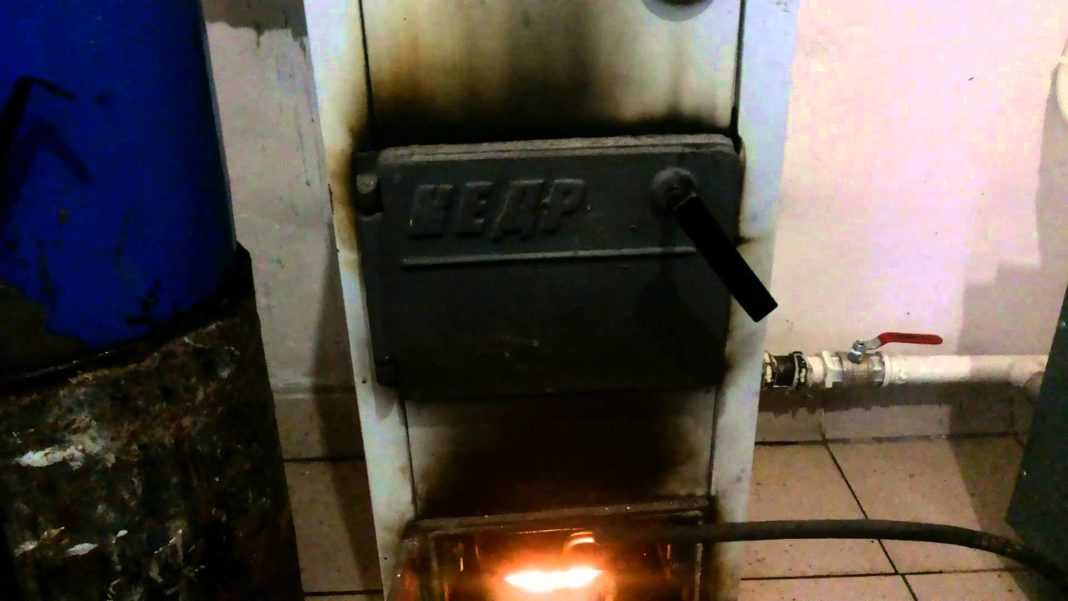

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников,
• на маслопровод закрепляется штуцер с помощью переходников,
• все соединения предварительно обрабатываются герметиком,
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле,
• для установки горелки используются две разного размера пластины из стали,
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой,
• горелка вставляется в предназначенный для нее корпус,
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста,
• большая пластина монтируется в качестве крепежной накладки,
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно,
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

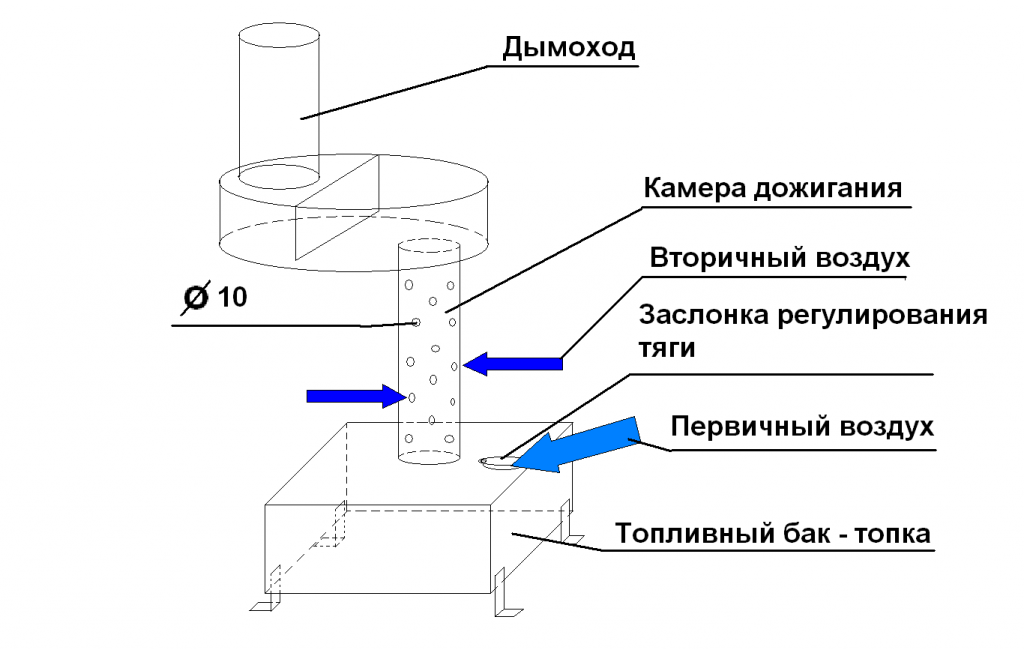

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)

Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

• нижняя часть корпуса представляет собой классическую дровяную буржуйку;
• верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
• дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
• внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

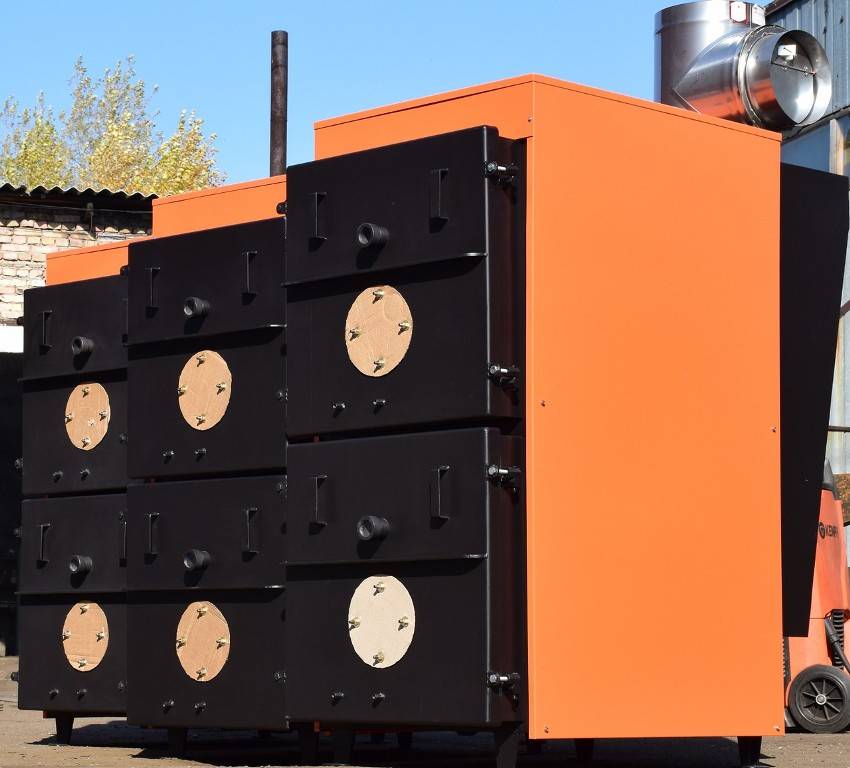

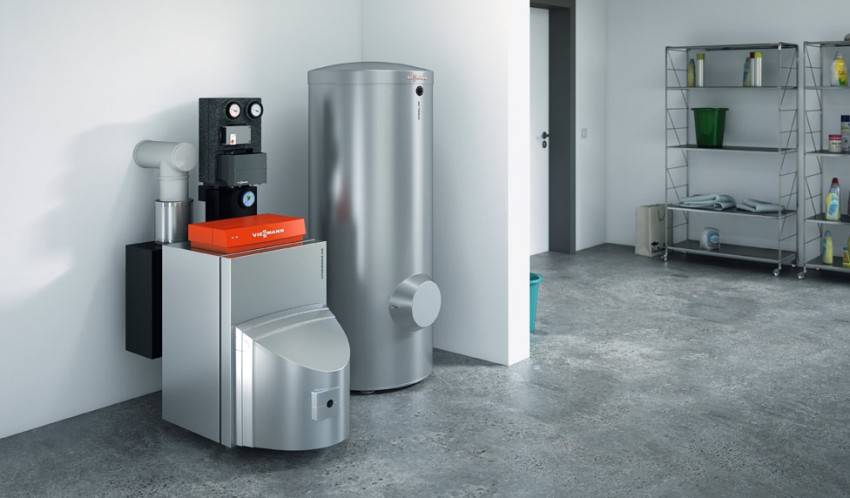

Что представляет собой котел на отработанном масле

Сегодня большой популярностью пользуется отопительное оборудование, которое функционирует на отработке. Это объясняется рядом отличительных преимуществ устройства. В первую очередь это низкая стоимость установки и доступность топлива, которое можно купить за символическую плату. Отопление на отработке не нуждается в использовании ресурсов в виде электроэнергии и газа, что делает его экономически выгодным.

Несмотря на многочисленные достоинства, котел на отработке имеет и свои недостатки

При правильной настройке котла отработанное масло сжигается полностью, благодаря чему не образуются токсичные продукты сгорания. Устройство состоит из минимального количества деталей, что можно увидеть на схемах котлов. Это увеличивает надежность и долговечность конструкции. На разогрев котла не требуется много времени. Принудительная конвекция способствует быстрому повышению температуры в помещении.

Несмотря на многочисленные достоинства, котел на отработке имеет и недостатки. При работе устройства испаряется влага из воздуха и происходит сжигание кислорода, что негативно сказывается на здоровье человека. Поэтому котел должен располагаться в нежилом помещении с хорошей вентиляционной системой. Устройства на отработке быстро загрязняются. Особенно это относится к плазменной чаше и дымоходу.

Для такого котла могут использоваться разные варианты отработанного масла, которое характеризуется обилием различных примесей. Поэтому для обеспечения длительного периода эксплуатации устройства в том месте, где осуществляется подача масла в котел, следует установить фильтр, который необходимо менять по мере загрязнения.

Котел на отработанном масле должен располагаться в нежилом помещении с хорошей вентиляционной системой

Модификации печки на отработанном масле своими руками

Обычный вариант печки устраивает далеко не всех, поэтому часто возникает вопрос: а как улучшить уже имеющуюся конструкцию?

Дальше будут приведены наиболее распространенные усовершенствования печек на отработке:

1. Установка вентилятора позволяет создать печь с наддувом. Вентилятор в этом случае должен обдувать всю печку, за счет чего существенно улучшаются горение и теплообмен (прочитайте: «Как сделать самодельную печь на отработке своими руками «).
2. Трубу дымохода можно соединить с кирпичной кладкой помещения, чтобы обеспечить более качественный прогрев: кирпич гораздо дольше отдает тепло.
3. При необходимости можно подключить печку к контуру водяного отопления, в результате чего прогреваться будут все участки, на которых протянут трубопровод. Такая модификация системы будет гораздо больше похожа на котел отопления на отработке, чем на обычную печку (детальнее: «Котлы отопления на отработанном масле — принцип работы, схема установки своими руками «).
4. Верхняя часть печки может использоваться в качестве варочной плиты, поскольку ее температуры достаточно для приготовления пищи.

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днищеПриварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфтуМуфтаСтавлю муфту на местоСтавлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.
