Печи для русской бани, сделанные своими руками
Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.
Решить эту проблему можно двумя методами:
- Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Чтобы получилась лучшая печь для русской бани, сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
- Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.
Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.
Конструкции печей для бани: общие моменты и различия для разных типов
Итак, что такое печка? Это костер, разведенный внутри емкости. Но горение — это реакция окисления топлива, следовательно, оно не может происходить без кислорода. Поэтому печью мы назовем ту емкость, через которую, по крайне мере временно, при открытых заслонках, движется проточный воздух.
Тяга
Это движение называется «тягой», и оно происходит при наличии входного и выходного отверстий.
Конечно, такое определение страдает неполнотой, ведь оно не распространяется на электрокаменки. В них нагрев происходит за счет прохождения тока через материал с высоким сопротивлением. При этом выделяется теплота.
Но вернемся к печам, где выделение тепла происходит за счет химической реакции. Искусство печника и состоит в том, чтобы умело варьировать количество поступающего воздуха, количество дров в закладке, чтобы добиться их равномерного горения и максимально полного сгорания.
Что будет, если горение еще продолжается, а воздух перекрыт? Вместо диоксида углерода начнет образовываться опасный монооксид — угарный газ. Но зачем перекрывать трубу, если это столь опасно? — Тягу перекрывают, чтобы не выстуживать печку, когда дрова прогорели, потому что вместе с воздухом в трубу улетает и тепло.
Итак, мы знаем о роли воздуха. Давайте посмотрим схему простейшей печи с тягой. Что в ней должно непременно наличествовать? Три вещи:
- приточное отверстие (поддувало или дверка топки);
- топливник (он же — топка);
- выходное отверстие (дымоход).
Первое деление печек можно провести по наличию или отсутствию поддувала: без него они называются «печами с глухим подом». В этом случае воздух подается через открытую дверцу топки. Вот как выглядит в разрезе та и другая:
Каменка
что есть у всех банных печеккаменкааккумуляторовсоздание легкого пара
Существует две классификации каменок по разным признакам: одна учитывает контакт с огнем в топке, вторая — контакт с воздухом.
Если между топкой и каменкой есть щели, сквозь которые языки пламени лижут камни, то это проточная каменка.
Если преграда глухая, то и каменка называется глухой.
Когда емкость с камнями находится внутри печи, то это закрытая каменка.
А если камни на виду — открытая.
В этой связи печи классифицируются так:
Подготовка деревянного пола к установке печи
Нередко это сооружение представляет собой сруб
Именно поэтому большое внимание нужно уделить вопросу, как правильно установить печку в бане на деревянном полу. Для этого следует пройти небольшую подготовку:
- Наметить расположение, определиться с местом для нее. Необходимо дать запас до 10 см по периметру.
- Основанием может стать минеральная плита, из нее нужно вырезать подходящую по размеру основу. Затем она закрепляется на полу, можно использовать простые саморезы.
- Необходимо выстроить кирпичную горизонтальную кладку, которая будет держаться обязательно на огнеупорном растворе.
- Последним слоем станет керамогранит, который прикрепляется с помощью клея, способного выдержать внушительные температуры.
Установка чугунной печи в бане всегда требует подобного подхода. Даже более легкие модели могут продавить пол. С помощью грамотно составленного основания обеспечится долговечность, безопасность и надежность конструкции.
Процесс сбора печи
Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.
Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:
- ставить её нужно на фундамент, отступив от стены 0,2 метра;
- в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
- все элементы из дерева нужно обработать изоляционным составом с глиной;
- отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
- полок размещать вблизи стены, где установлена печь.
Фундамент
Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.
- На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
- Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
- Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
- Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
- Сверху необходимо положить рубероид, он защитит от влаги.
- Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
- Хорошо выровнять основание строительным уровнем.
Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.
Колосник
Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.
Первый:
- Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
- В изготовленной детали удалить середину, оставив места для сварки по краям.
- К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.
Второй:
- Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
- В кругу вырезать отверстия большого размера, получится что-то похожее на решето.
Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.
Дымоход
Дымоходы бывают:
- Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
- Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
- Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.
Процесс сборки несложный:
- Сначала нужно отметить место для отверстия и по отметкам проделать его.
- К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
- Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.
Изготовление печи для сауны
Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.
Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.
Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.
Требования к размещению печки в зависимости от параметров бани
Если говорить в общем, то расположение печи в парной (при соблюдении правил пожарной безопасности) определяется произвольно, в зависимости от индивидуальных особенностей постройки. Тем не менее есть несколько достаточно популярных способов размещения печи – нетрудно, пользуясь проверенными рекомендациями, подобрать оптимальный вариант, который будет напрямую зависеть от планировки бани и количества помещений.
На конечный вариант планировки бани серьезно влияют финансовые возможности, в зависимости от чего можно выделить две принципиальных схемы:
- Баня, состоящая из парной и предбанника. Эти два помещения всегда присутствуют в любой бане, независимо от ее габаритов.
- Баня, имеющая дополнительные пристройки и помещения. В такой схеме, помимо парилки и предбанника, могут присутствовать любые сопутствующие комнаты.
При стесненном бюджете обустраивается первый вариант – как правило, такие постройки создаются для небольших семей, ведь размеры и количество помещений в таком случае не критичны. Кроме того, при финансовом ограничении и нехватке свободного места на участке даже столь малую постройку приходится сжимать, совмещая парную и отделение для мытья. Также полезно будет знать, какие дрова лучше для бани, как их заготавливать.
Такой подход нельзя назвать удобным, но его преимущества очевидны, что отпечатывается и на том, как будет расположена печь в бане. Небольшая баня, состоящая из парной и предбанника, позволяет установить печь только в центре парилки (естественно, с соблюдением требований пожарной безопасности).
Чтобы не испытывать подобных проблем с нехваткой пара или слишком жаркой атмосферы во время мытья, и создаются отдельные помещения с разными функциями. Вполне логично, что расположение печи в бане с отдельной парной должно учитывать эту особенность. Очевидный вариант – это разместить печь так, чтобы одна ее часть находилась в парной, а другая отапливала отделение для мытья.
В самом лучшем случае, когда и участок для бани большой, и нехватки бюджета нет, можно воспользоваться оптимальным способом размещения печки. Для реализации такого варианта под печь отводится отдельное помещение, в результате чего использование бани становится максимально комфортным и приятным.
Конечно, решать вопрос об окончательном месте установки банной печи нужно индивидуально, в зависимости от планировки всей конструкции. Очень часто для печи выделяется маленький участок между разными помещениями, что позволяет отапливать каждое из них должным образом.
На практике это выглядит примерно так: стены помещения, где установлена печь, накрыты асбестовыми листами или схожим по характеристикам материалом. Нагревающийся асбест, будь он расположен в объединенной с отделением для мытья парной, представлял бы серьезную угрозу для здоровья всех посетителей бани – но он находится в отдельном помещении, что полностью исключает вероятность ожогов во время банных процедур.
Простые варианты самодельных печей
Устройство, изготовленная из металла, способна выделять жесткое тепло. Поэтому многие решают делать печи из кирпича. При этом у металлических самодельных печей есть множество достоинств. Они связаны с высокой теплоотдачей материала, хорошей герметичностью конструкции, благодаря чем угарный газ будет вылетать непосредственно в трубу дымохода.
В зависимости от конструкции различают:
- Прямоугольные. Они обладают большей устойчивостью к перепадам температуры. Чтобы добавить ребра жесткости, при производстве таких печей следует усилить грани уголками.
- Цилиндрические. Отличаются большой механической прочностью.
- Горизонтальные. Неравномерно будут распределять тепло по помещению.
Выбор в пользу того или иного вида печи напрямую связан с предпочтениями владельца бани. Поэтому здесь следует исходить из своих целей и возможностей.
Планировка бани: рекомендации.
В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.
Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.
Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник
Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры
Сначала нужно выполнить несколько схем и чертежей:
— общий план строения;
— чертежи каждого помещения в отдельности;
— схему устройства фундамента;
— схему устройства кровли;
— план крепления и выкладки бруса;
— план устройства пола и потолка бани;
— схему установки печи с учётом её конструкционных особенностей.
Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.
Особенности установки печи в зависимости от материала
У бани можно найти не только железные печи, но и поставить другие варианты отопления. Есть свои банные особенности. Стоит анализировать все детали и только потом ставить на деревянный пол каркасной или здания из бруса чугунную или же стальную.
Чугунная
Обязательно нужно поставить хорошее основание. Этот материал очень тяжелый, поэтому рассчитывать следует на большой вес.
Стальная железная
Здесь правильный подход с надежной изоляцией. Парилка хорошо и быстро разогревается, а стены раскаляются до высоких температур, стоит учитывать это и быть осторожным.
Кирпичная
Это один из самых безопасных вариантов. Но для парной это требует долгого монтажа. Кроме того, такая установленная конструкция значительно дороже варианта, установленного из металла.

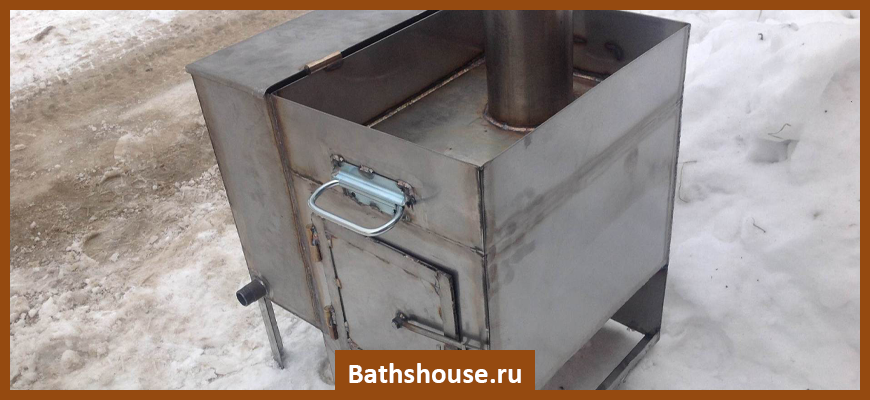

Несложная металлическая печь-калорифер для бани
Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:
- Стальными листами (более 5 мм)
- Резаком (можно воспользоваться болгаркой)
- Сварочным аппаратом
- Трубы
- Камни и шамотный кирпич
- Металлические уголки
- Дверки и комплектующие к ним (завесы, задвижки)
Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.
Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).
Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.
Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.
В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.
Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.
Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.
Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.
Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:
- Проще делать очистку от продуктов горения
- Дверкой поддувала увеличивать/уменьшать тягу
Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.
Видео инструкция
Альтернативное отопление с помощью теплового насоса, узнайте как
Круглая печь для бани своими руками
Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.
Начинаем строительство печи в баню своими руками:
- Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
- Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
- Тут же можно приварить каркас ножек высотой до 15 см
- Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды
Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна
Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней
Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем
Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой
Подводим итоги
Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.
Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

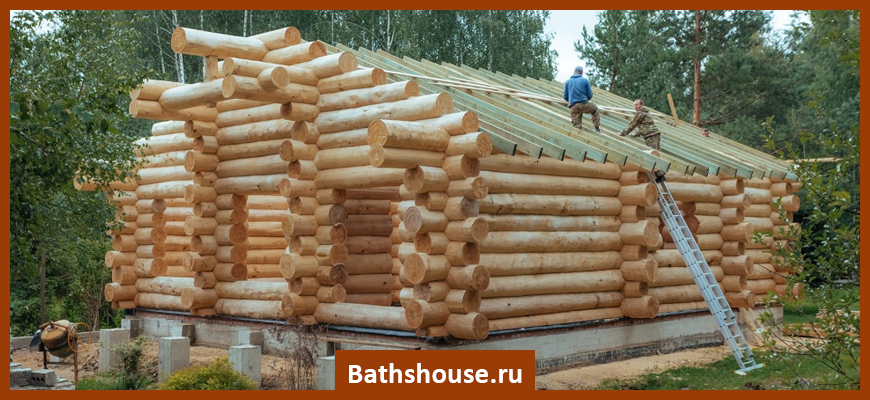

Особенности строительства бани на даче своими руками
Самостоятельное возведение исключает лишние траты, помогает выполнить все этапы работ с учетом предпочтений и пожеланий. Задача достаточно сложна, однако строитель-новичок сможет справиться с ней. Начинают работу с составления проекта, выбора участка, покупки материалов. Все зависит от условий эксплуатации, особенностей участка, на котором будет находиться сауна. Важный момент – выбор места для постройки. На этом этапе следуют таким правилам:
Нельзя размещать сауну вблизи водоема. Так постройка будет затопляться, постепенно разрушаться.
Нужно заранее решить, как будет располагаться фундамент сауны по отношению к дому: возводиться отдельно или примыкать к жилому дому. Каждый вариант имеет преимущества и недостатки
Лучше построить баню на достаточном расстоянии от дома.
При проектировании фундамента особое внимание уделяют канализации, системе водоснабжения.
Нельзя ставить вспомогательные постройки возле дороги.
При размещении сауны следует принимать во внимание направление ветра, сторону света. Рекомендуется строить сауну в южной части двора
Постройка не должна мешать отдыху, выращиванию растений. Ее окна выходят на запад.
Когда баня не пристраивается к дому, ее нужно располагать на достаточном расстоянии. При возведении учитывают правила безопасности.
На стадии проектирования оставляют достаточное расстояние от сауны до забора. Соседи не должны испытывать неудобства от нахождения постройки неподалеку. Иначе они могут обратиться в суд и добиться демонтажа бани.
Расстояние от вспомогательной постройки до точки водозабора не должно превышать 20 м.
Инструкция по созданию каменки своими руками
Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.
Вариант печи с закрытым типом каменки
В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.
Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.
Печь с закрытым типом каменки
Отличия печей из металла для бани и сауны
Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.
Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок. Достаточно часто походная баня с печкой делается самостоятельно.
Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.
Виды печек для бани на дровах
Чтобы получить достаточное количество пара в процессе эксплуатации бани, раскалённые камни в печи обливаются водой. В результате внутри парной создаётся оптимальный микроклимат и поддерживается температура. В зависимости от месторасположения камней печки на дровах в бани, принято делить на конструкции с:
- открытой каменкой. Хороший вариант для бани небольшой площади. Быстро прогревает воздух до высокой температуры, а затем быстро охлаждается. Камни располагаются над топкой;
- закрытой каменкой. В такой банной печи верхний ряд камней располагается на том же уровне, что и дверца паровой. Чтобы быстрее прогреть помещение, дверцу открывают. Печи с закрытой каменкой в зависимости от конструктивных особенностей способны сохранять тепло на протяжении нескольких суток, поэтому являются хорошим выбором для постоянно эксплуатируемых строений;
- комбинированные.
При открытой каменке камни располагаются над топкой
Закрытая каменка имеет неоспоримые преимущества
