Отрезной станок: обзор и реализация самодельных решений по металлу и дереву, конструкции, чертежи, нюансы

О технике безопасности

Деревообрабатывающие станки являются оборудованием, создающим повышенную опасность. Для изложения содержания томов ТУ и ТБ на них в популярной статье нет места, да и отвечает домашний мастер сам за себя. Поэтому вкратце покажем «от обратного»: каким не должен быть циркулярный станок, чтобы работа на нем была возможна без травматизма и увечий. Пример «произведения», нарушающего все непременные правила более-менее безопасного устройства распиловочно-фуговальных станков, показан на рис. (электрическая часть – тема отдельная).

Пример неправильного и опасного устройства циркулярного распиловочно-фуговального станка

Пояснения к нему:

  • А – пильный диск без защитного кожуха. Это общая болезнь едва ли всех самодельных циркулярок. Мол, держим пальцы подальше от пилы, пользуемся толкателем заготовки, и все OK. Так вот, к вашему сведению – сейчас в интернете можно запросто нарваться на пильный диск, изготовленный методами порошковой металлургии. Наткнувшись на гвоздик, очень даже охотно разлетается на мелкие острые осколки.
  • Б – выступ диска явно больше 1/3 диаметра. «Закусы» дергающейся в руках заготовки, лохматый ступенчатый рез – неизбежны. Травмы в работе – более чем вероятны.
  • В – силовая передача также не закрыта коржухом.
  • Г, Д – стол из разнородных некачественных материалов. Поперечный перекос заготовки и «увязание» пилы со всевозможным нехорошим последующим также вполне вероятны.

Станочные

Как сказано выше, выгоднее всего делать своими руками станочные тиски. Они намного упрощают сверловочные работы, а материал для станочных тисков годится практически любой из имеющихся в наличии: от швеллера, см. ролик:

до фанеры, см. сюжет:

И снова губки

Прочность и устойчивость губок для станочных тисков еще важнее, чем для слесарных: если сверло (шарошка, фреза) вывернет из них деталь, это чревато серьезной травмой. И вот, мы возвращаемся к вопросу выше: из чего делать губки тисков? Из уголка от 40х40х4. В таком случае губка вся целиком будет работать не на сдвиг, а на изгиб, которому металл сопротивляется гораздо сильнее. Это тот случай, когда меньше железа оказывается прочнее.

Но годится не любой уголок одного и того же типоразмера. Тянутый и холоднокатаный уголок (поз. А и Б на рис. ниже) непригоден – металл слабоват. Губки и самодельных и слесарных, и станочных тисков нужно делать из горячекатаного уголка (поз. В). Он, во-первых, много прочнее. Во-вторых, ряд его типоразмеров шире: если толщина полки холоднокатаного уголка общего назначения до 0,1 от ширины меньшей, то у горячекатаного – до 0,2b. Т.е., можно найти горячекатаный уголок, скажем, 60х60х12 – губки тисков из него будут вполне надежны.

Виды стального уголка

Горячекатаный уголок легко распознать по виду среза: все ребро наружного угла всегда острое (показано стрелкой слева на след. рис.), а внутри него – галтель большая, чем у холоднокатаного уголка. Если тиски собираются на сварке, подойдет и равнополочный, и неравнополочный уголок. Если же собирать их на болтах, лучше использовать неравнополочный с отношением ширин полок (1,5-2)/1 (a/b = 1,5…2/1). В таком случае большая полка укладывается горизонтально!

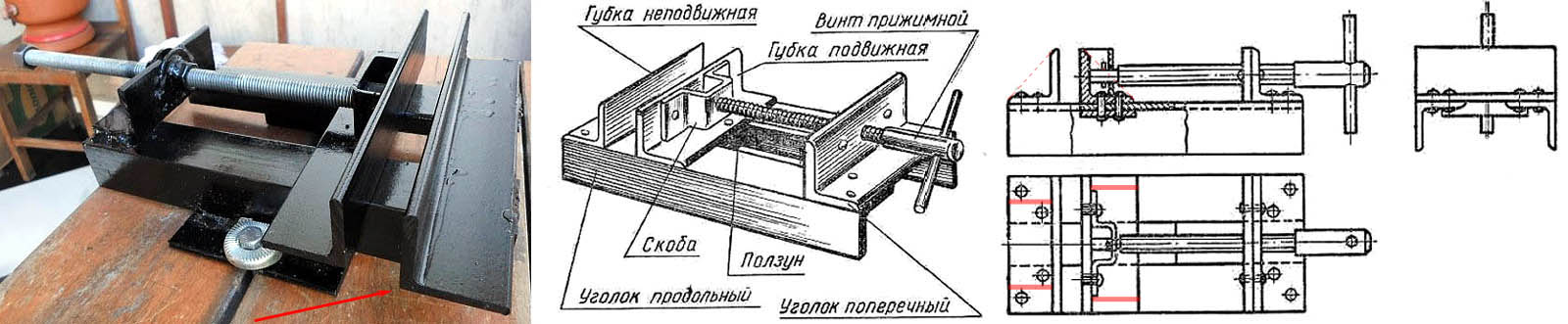

Станочные тиски из стального уголка

Схема устройства самодельных станочных тисков из уголка на болтах дана в центре на рис; справа – чертежи их общего вида. Ползун и скоба под прижимной винт сгибаются из стальной полосы толщиной от 1,5 мм. Винт в ней можно фиксировать проточкой, т.к. его фиксация работает только при отводе подвижной губки и нагружена ничтожно. На прижиме хвостик винта упирается непосредственно в губку; самый винт – М16-М20. Дополнительно о самодельных станочных тисках из уголка см. видео:

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Покупать или нет?

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы, достаточно простая задача. Но вряд ли найдется конструкция, выполненная полностью в соответствии с вашими требованиями, а ведь они то у всех разные. В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьёзными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину. Переделывать чужое гораздо сложнее, чем сделать своё.

Что кому?

Подведем итог – какой кому листогиб лучше подойдет:

  • Самодельщику-любителю – гибка подручными средствами, как описано, или самодельный ручной, если есть запас металлохлама и желание повозиться.
  • Мастеру-универсалу на приработке, которому время от времени перепадают заказы по жести или кровле – самодельный ручной наподобие описанного плюс, если есть некоторый избыток средств – зигмашинка.
  • Кровельщику или жестянщику – профессионалу, имеющему стабильный поток заказов – фирменный ручной с зигмашиной.
  • Для массового производства профнастила, стандартных элементов кровли или листовых металлоконструкций – специализированное промышленное оборудование соответствующего назначения.

Станок для точных работ

станок отрезной самодельный

Чтобы своими руками собрать такое устройство, понадобятся:

  • швеллер из металла;
  • вал;
  • пружина;
  • подшипники;
  • педаль и реле;
  • уголок из металла;
  • профильная труба;
  • ДСП;
  • электродрель;
  • сварочный аппарат и навыки работы со всем перечисленным.

Вместо сварки можно использовать винтовые крепления, такой станок можно своими руками разобрать для транспортировки или хранения.

Этапы изготовления отрезного станка из болгарки.

  1. Подберите подходящие чертежи, тщательно их изучите. Чертеж готового станка должен подходить под конкретную модель болгарки (УШМ). Поэтому лучше всего создать свой, уникальный.
  2. Стойка для самодельного станка представляет собой общую ось и две рамы. Нижняя соединяется с платформой, которую можно сделать из дерева для облегчения конструкции или листового металла. Тяжелая крупная болгарка надежно устанавливается на платформе из металла. Крепления инструмента располагают на верхней раме, он совершает вращательные движения в вертикальной плоскости подобно маятнику по отношению к нижней раме. В качестве стопора в начальной точке предусматривается пружина. Крепеж из мобильной струбцины и прижимного уголка приваривается на нижнюю раму.
  3. Удобная и важная деталь самодельного отрезного станка — это линейка с миллиметровыми делениями. Она должна быть передвижной, приваривается к трубе и оснащается ограничителем. С помощью линейки делаются точные отметки, материал закрепляется и его можно обрабатывать.
  4. Чтобы управлять было удобнее, своими руками установите педаль запуска либо тумблер, подключенный через понижающее реле.

Держатель

Вот мы и подобрались к последнему вопросу: как надежно закрепить заготовку в передней бабке токарного станка для обработки древесины? Учитывая, что дерево легко рвется, сминается, колется, а чураки на токарку поступают порой формы ну просто удивительной.

Ответ на этот вопрос не так страшен, как черта малюют. Универсальный держатель – трезубец, поз. 1 на рис. Именно такими снабжаются бытовые деревообрабатывающие станки, напр. упомянутый УБДН-1. Хвостовик или гладкий под зажимной патрон, или резьбовой для установки на вал. Держатель-трезубец надежно держит заготовки до 100-120 мм диаметром, а круглые – до 200 мм. Недостаток один: самому хороший трезубец к токарному станку по дереву сделать очень трудно.

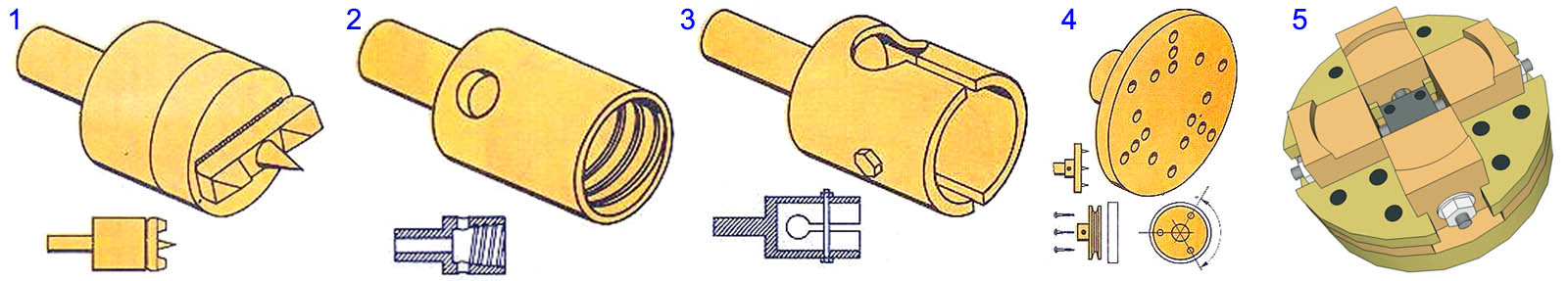

Держатели заготовок для токарного станка по дереву

Винтовой патрон для мелких чистых работ (напр., точения деревянных рюмок), поз. 2, без спецоборудования сделать вообще невозможно, но его с успехом заменяет патрон зажимной, поз. 3. Если нужно обработать, наоборот, большую заготовку неправильной в срезе конфигурации, применяют планшайбу, поз. 4.

Планшайбу для токарной обработки дерева также можно сделать самостоятельно из бакелизированной фанеры толщиной от 12-16 мм. В таком случае шайбу делают 2-слойной: к фанерному кругу с задней стороны крепят такой же из листовой стали толщиной 1-1,5 мм. Отверстия под шипы в фанерном круге сверлят сквозные, и вместо точеных шипов тогда можно ставить отрезанные острия гвоздей. Стакан для установки планшайбы под гайку на резьбовой хвостовик вала можно также набрать из фанерных колец и стального донца.

Наконец, на основе 3-4 слойной планшайбы можно изготовить самодельный кулачковый патрон под дерево, поз. 5. Кулачки точно не сойдутся? Так точность заготовки еще хуже. Зато можно точить из срезов ценного дерева чаши, блюдца и т.п. изделия, на которых не останется следов обработки.

Станина

Металлическая и дубовая станины токарного станка для дерева имеют свои преимущества и недостатки. Но комбинируя деревянные силовые (несущие) элементы с усиленными металлическими крепежными, возможно получить станину, которая делается «на колене» ручным инструментом + электродрель и прослужит не менее 20-30 лет.

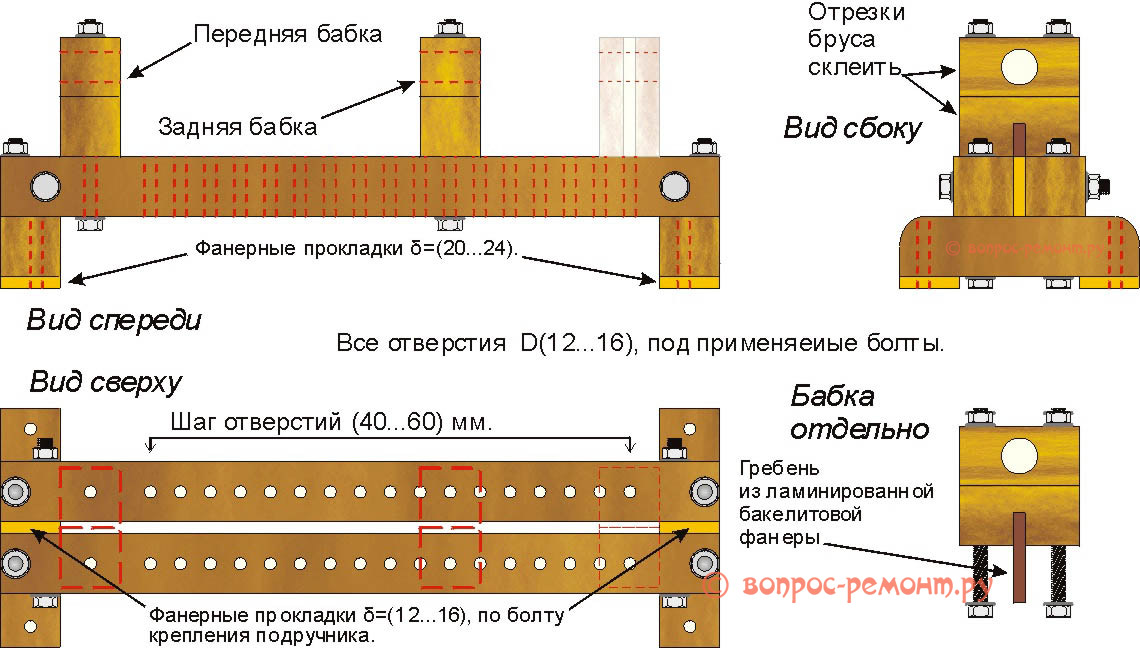

Конструкция комбинированной станины токарного станка по дереву показана на рис.:

Устройство станины токарного станка по дереву из дуба на усиленном металлическом крепеже

Основной конструкционный материал – стандартный дубовый брус 100х100 длиной 3 м. Габаритная длина станины 1,2 м. Чертеж в масштабе, недостающие размеры можно снять и пересчитать в мм с него. Если хорошего дуба есть больше, длину станины можно увеличить до 1,5-2 м. Обе бабки одинаковой конструкции и рассчитаны под самодельные узлы вращения, см. далее. Гребни внизу на бабках исключают перекос центров. Вся конструкция может быть выполнена ручным столярным инструментом и электродрелью.

Если все же металл

Всей совокупности качеств дубовой станины вполне достаточно для токарной обработки дерева. Применение для этой цели в массовом производстве металла диктуется экономическими соображениями: просто себестоимость металлического изделия, предназначенного для непрерывной 3-х сменной эксплуатации, оказывается много меньше, чем деревянного. 1 куб. м выдержанного дуба стоит гораздо дороже центнера обычной конструкционной стали.

Мастера-любители, не зная об этом, часто «прочности ради» делают станины токарных станков по дереву из швеллера. Но получается грубо даже для «деревянной» точности (слева на рис.), а сторцевать рабочие поверхности швеллеров в домашних условиях мало реально. Кроме того, от сварки всю конструкцию может повести «пропеллером», что исправить уже вовсе нереально. Поэтому станину из швеллера лучше собирать на болтах (справа на рис.).

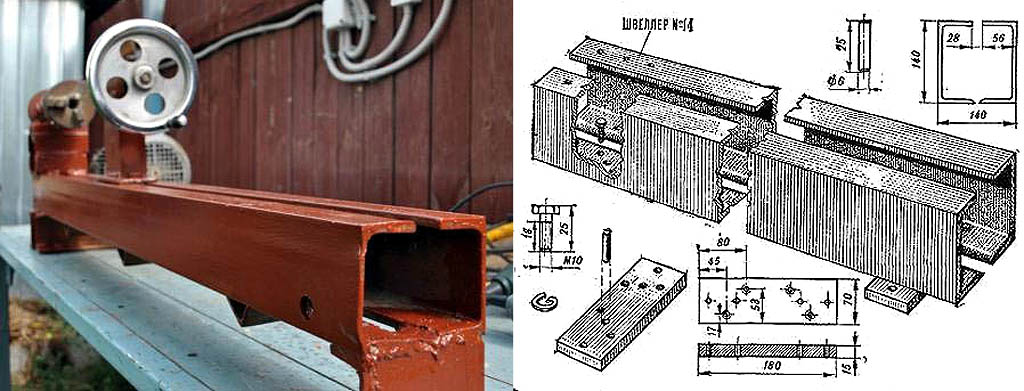

Станины токарных станков до дереву из швеллера

Гораздо надежнее в этом отношении станина из спаренных труб (слева на след. рис.): при сварке ее ведет меньше, исправить перекос можно, притянув станину болтами к основанию, и возможно добиться расхождения центров изготовленных кустарным способом бабок в 0,2 мм и менее. Чертежи сварной трубчатой станины токарного станка по дереву из дрели также приведены на рис.

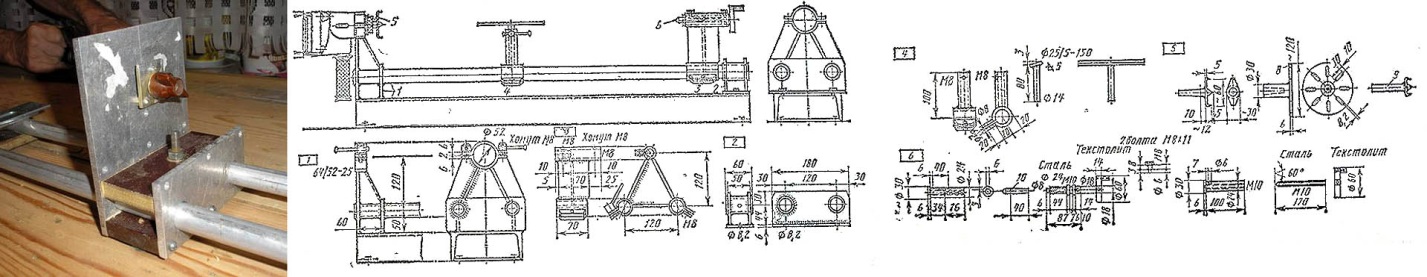

Чертежи токарного станка по дереву с металлической станиной из сдвоенных труб

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

  1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
  2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
  3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
  4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
  5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
  6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
  7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

  • Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
  • Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
  • Произвести распиливание материалов под разными углами
  • Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

  1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
  2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
  3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
  4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

Qui prodest?

В переводе с латыни – кому выгодно? Производить профнастил самостоятельно, хотя бы для себя, материал-то весьма востребованный. Попробуем прикинуть.

Ручной листогиб проходного типа (см. далее) стоит около $2000. На нем вроде бы можно за день-два тонну оцинковки 0,55 стоимостью $1000 превратить в 250 кв. м профнастила, которые покупные обошлись бы в $1400. Казалось бы, прямая выгода; особенно, если не ждать распродажи (предложениями рынок переполнен), а пускать в дело самому. Так, да не так.

Профнастил не прокатывают в один проход – углы местами получаются перетянутыми. Межкристаллитные связи в металле нарушаются; на вид и на ощупь шероховатый участок изгиба определяется не всегда, но скоро от него поползет трещина. А кто сейчас даст заказ без гарантии? Извольте исправлять. За свои, разумеется.

Можно уменьшить прижим, но тогда волна пойдет нестандартная. Заказчик стандартов, может быть, и не знает, но сразу увидит – материал не тот. Поставьте, будьте любезны, как у всех, или – до свиданья, обращусь к другому. И друзьям-знакомым расскажу. Гнать в несколько проходов каждый лист, меняя прижим или вальцы? Какая уж тут производительность с рентабельностью.

`img-0`

Линия для производства профнастила

Линия (собственно, прокатный стан) для профнастила – это сложный агрегат, см. рис

Обратите внимание на количество и конфигурацию валков. Назначение такой системы – разогнать остаточные напряжения по листу, чтобы те не вышли за допустимые пределы

Поэтому волна формируется постепенно.

Стоит такое оборудование, как минимум, $20 000, китайского производства. Стабильное качество готовой продукции гарантируется только для конкретных марок стали конкретного производителя. Потребляемая мощность – от 12 кВт. Т.е. нужна специализированная производственная площадь с соответствующим лимитом потребления электроэнергии и контуром заземления, хотя для обслуживания достаточно одного оператора. Есть ли в вашей операционной зоне (попросту – в доступных вам окрестностях) неудовлетворенный спрос на профнастил, позволяющий все это окупить в приемлемые сроки? И готовы ли вы начать вполне серьезный бизнес с жесткой конкуренцией?

Делать или покупать?

Первый вопрос, который надо решить: раз некоторые обязательные затраты (см. далее) неизбежны, то нет ли возможностей приобрести станок для обработки древесины, не влезая в кредит и не урезая бюджет? Есть, и очень неплохие.

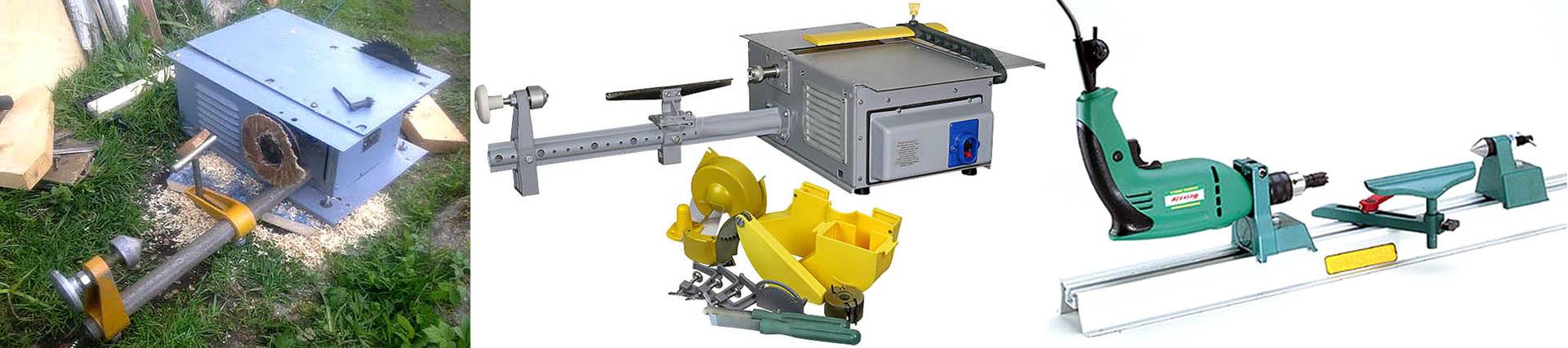

Бытовые деревообрабатывающие станки промышленного производства

Если вам подвернется по разумной цене старичок УБДН-1 (слева на рис.) или его современные аналоги (в центре), не зевайте! Дома ничего переоборудовать не надо: мотор до 350 Вт с двойной изоляцией обмоток. Станок включается в обычную розетку, заземление не требуется. И вы получите в одном изделии:

  1. Циркулярную пилу;
  2. Электронаджак для заточки инструмента и др;
  3. Фуговальный станок;
  4. Дисковый шлифовальный станок;
  5. Горизонтально-сверлильный станок;
  6. Токарный станок для обработки древесины.

Еще вариант, скорее всего, подешевле, но уже только для горизонтальной сверловки и токарки – станина для дрели, превращающая ее в токарный станок, справа на рис. Станины сверлилок под дрель продают уже чуть не на улицах вразнос, а вот о токарных известно далеко не всем. Между тем электродрель как привод станка по дереву имеет серьезные достоинства (см. далее), и токарный станок с ней будет не хуже фирменного. Но в разы дешевле.

Защита фанерного основания от искр

Здесь подойдёт любой листовой металл. К примеру, отрезок оцинковки, который найти очень просто. Его необходимо подогнать под размер поверхности, с которой предварительно нужно снять всё «навесное оборудование». Основание следует перевернуть вверх ножками и положить на металл. Далее нужно отметить и высверлить все отверстия, предназначенные для крепежа деталей станины для болгарки.

Отверстия отмечены, можно сверлить

Теперь на прилегающую к фанере сторону металла нужно нанести слой эпоксидного клея. Остаётся лишь плотно прижать детали и оставить до полного высыхания. Здесь пригодятся струбцины. Отверстия при этом должны совпасть идеально, а пропил будет прорезан позже.

Отверстия совпали, остаётся сделать некоторые мелочи

Процесс изготовления нужно выполнять в следующем порядке:

  1. Изготовление вала, на котором будут установлены отрезной диск и шкив привода. Сборка всего узла и установка его на маятник ( маятником я называю верхнюю, подвижную часть станка, на котором установлен отрезной диск и двигатель).
  2. Установка двигателя. Соединение двигателя с валом отрезного диска приводным ремнем.
  3. Изготовление защитных кожухов для отрезного диска и приводного ремня.
  4. Изготовление вала крепления маятника
  5. Изготовление рамы станка с устройством для закрепления заготовки, искроуловителем, подготовкой для установки электрики…
  6. Установка маятника на раму.
  7. Электропроводка.
  8. Пробный пуск. Регулировка и отладка.

Я изготавливал станок в другой последовательности и столкнулся с постоянными переделками и подгонками, из-за чего процесс затянулся. Если бы я сейчас решил изготовить станок, то делал все в таком порядке.

Перед тем как начать изготовление отрезного станка, я изучил опыт других людей, из которого понял, что:

  • двигатель необходимо устанавливать не меньше 3 кВт. если отрезной диск будет 400 мм.
  • обороты диска должны быть не меньше 3000 в минуту.
  • на валу диск удобнее расположить справа, а приводные шкивы слева, это не позволит гайке крепления отрезного диска отворачиваться при работе.
  • подшипники для вала отрезного диска подойдут и 205 и 204 (я использовал 205)

Двигатель я установил 3-х фазный, так как располагаю в мастерской напряжением 380В. Если у Вас напряжение 220 В. в этом случае Вам придется устанавливать пусковые конденсаторы, информации как это сделать в интернете много.

Последние статьи

Сфера использования железобетонных изделий крайне широка, и на данный момент эта продукция активно применяется в самых разных направлениях. Сказывается тот факт, что по своим физическим свойствам эти…

Почему стоит арендовать выделенный сервер в США

Размещение сайта или сервиса на качественном хостинге является залогом его стабильной успешной работы. Некоторые крупные проекты лучше размещать не на стандартом хостинге, а на выделенном сервере….

Столешница из керамогранита: то, что нужно на кухне

Можно с уверенностью говорить о том, что столешница – это композиционный центр кухни

К тому же очень важно следить за тем, чтобы она отличалась не только эстетической привлекательностью, но и…

Передовые современные клиники комплексной медицины и обследования назвали специалисты

Медицинские услуги, подобно многим другим сторонам нашей жизни, подверглись большому влиянию современных технологий. Благодаря последним сегодня удаётся решать такие проблемы, которые ещё совсем…

Интернет-казино – все, что нужно знать геймеру для игры и победы

Игроку только лишь останется сделать конкретный выбор – сыграть на денежные средства или же выбрать демонстрационный формат.
Самый интересный азартный игровой софт
Виртуальные игровые аппараты…

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

  • Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
  • Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
  • Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Беремся за листогиб

Изготовление своего листогиба начнем с выработки простейших ТУ. А последние рассчитаем, кроме описанных выше критериев долговечности, исходя из расхода мускульной энергии, который среднего сложения взрослый мужчина способен давать изо дня в день без ухудшения самочувствия. Разумеется, простота и дешевизна конструкции тоже не на последнем месте. Также станок по массогабаритам должен допускать перевозку в легковой машине и применение непосредственно на месте работы. Получается:

  • Ширина сгибаемого листа – до 1 м.
  • Толщина сгибаемого листа – до 0,6 мм оцинковка; до 0,7 мм алюминий и до 1 мм медь.
  • Количество рабочих циклов без переналадки и/или ремонта – не менее 1200.
  • Угол сгибания – не менее 120 градусов без ручной доводки; так нужно для фальцев.
  • Применение спецсталей или нестандартных заготовок – крайне нежелательно.
  • Сварка – как можно меньше; от нее детали/сборные узлы ведет, а сварные швы хрупки и быстро устают от знакопеременных нагрузок.
  • Металлообработка на стороне (токарка, фрезеровка) – тоже как можно меньше, денег стоит.

Скажем прямо: чертежей готовых конструкций, удовлетворяющих всем этим требованиям, в общедоступных источниках не обнаруживается. Мы попробуем усовершенствовать одну, широко известную, и, в принципе, весьма удачную.
