Окучник: изготовление и настройка самостоятельно – для ручной тяги и мотоблока

Как установить окучник на мотоблок

Перед тем, как работать с окучником, следует провести такие работы:

• На мотоблок следует установить колеса и сцепку, затем присоединить окучник.
• Мотоблок ставят на равную поверхность, а окучник опускают к земле и закрепляют на сцепку.
• При монтаже оборудования необходимо следить, чтобы стойка окучника стояла вертикально, что обеспечит настройку нужного угла атаки.
• Далее оборудование опускается до уровня земли или немного углубляется в нее, чтобы оно оказалось ниже опорной поверхности грунтозацепов.

Следует провести тестовое окучивание и посмотреть: если оборудование углубляется в землю, отклоните стойку вперед, немного приподняв носок

В случае выхода из земли, стойка отклоняется назад путем опускания носка.
Важно учитывать ширину между рядами, отрегулировав активные части установки

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

• Дуговой сварочный аппарат.
• Дрель электрическая с набором надёжных свёрл разного диаметра.
• Болгарка и несколько насадок и дисков в комплекте.
• Наждак электрический.
• Газовая горелка, предназначенная для нагрева металла при его закаливании.
• Верстак с тисками.
• Различные напильники.
• Расходный крепёжный материал (болты, гайки, заклёпки).

Изготовление окучника листерного типа

Для изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость

Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

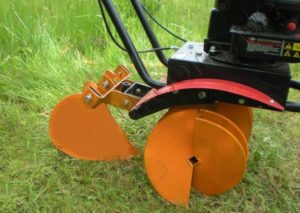

Дисковый окучник для мотоблока

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

• Из стального листа толщиной 2 мм вырезаем два круглых диска и затачиваем их края для уменьшения сопротивления при врезании в почву.
• При помощи молотка делаем изгибание элементов: одна сторона должна быть вогнутой, другая получается выпуклой. Такая форма диска лучше загребает землю и присыпает ею растения.
• Специальными крепёжными болтами и сваркой соединяем между собой стойки, тарлепы и Т-образный поводок.
• Сами колёса дискового устройства соединяем переходниками.
• Расстояние между дисками делается равнозначным размеру междурядий.
• Угол поворота дисков по вертикали обеспечивается за счёт тарлепа.
• Затем всё устройство через поводок крепится к кронштейну мотоблока при помощи болтов и стопорных элементов.

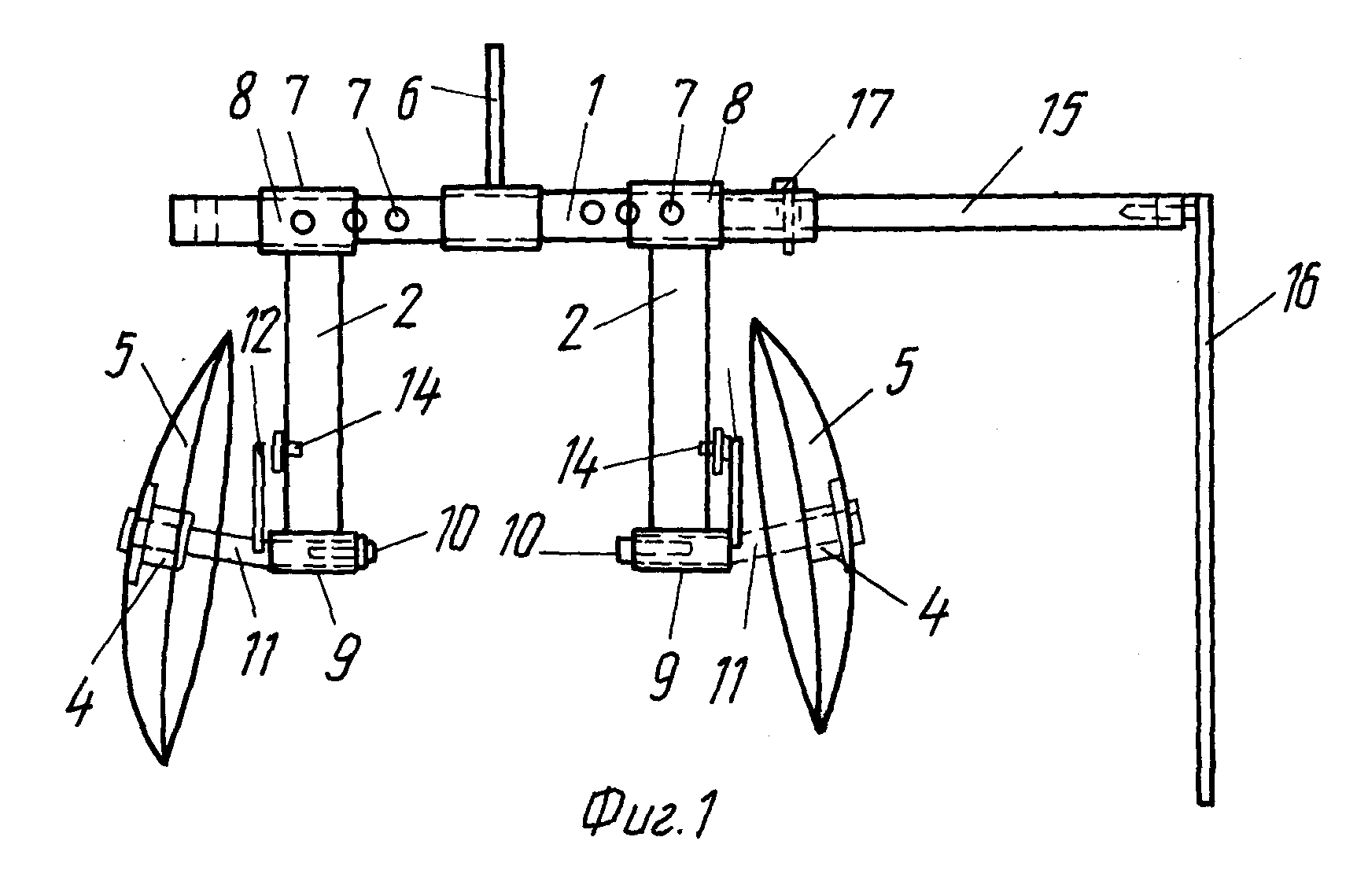

Двухрядный окучник

Преимущество – возможность обработать сразу два ряда. С таким усовершенствованием можно: ускорить обслуживание участка, сэкономить время работы, сберечь горючее. Для создания сдвоенной конструкции осуществляют следующие действия:

1. Подготавливают самодельные окучники со стойками.
2. Их устанавливают на квадратную, горизонтальную штангу. Такие элементы из металла найти просто.

Процесс крепления выглядит так.

1. Нужно вырубить, выпилить полоску из стали толщиной в 2 мм.
2. В каждом кончике делают щели прямоугольной формы.
3. Полотно сгибают в середине так, чтобы эта часть могла обогнуть квадратную штангу сзади под прямым углом.
4. Образуется передняя, двойная проушина.
5. В нее продевают стойку навесного устройства.
6. Заранее в креплении нужно просверлить отверстие, чтобы туда поместился болт.
7. В полости штанги высверливают дыры с левой, правой стороны. Между ними выдерживают одинаковое расстояние.
8. Резьбу стоит нарезать вручную. Желательно работать с метчиком и воротком.
9. В заднюю часть крепления, сквозь резьбу, сделанную в штанге, закручивают болт до упора.

Обратите внимание! Стойка окучника, вдетая в проушину будет постепенно сдвигаться. Элемент будет грамотно закреплен.. В середине штанги приваривают небольшую стойку, чтобы обеспечить жесткое, надежное крепление подвесного и мотоблока

Посредством передвижения конструкции по штанге подбирают ширину рядов, осуществляя двойное окучивание. За счет раздвижных крыльев устанавливают режим отвала

В середине штанги приваривают небольшую стойку, чтобы обеспечить жесткое, надежное крепление подвесного и мотоблока. Посредством передвижения конструкции по штанге подбирают ширину рядов, осуществляя двойное окучивание. За счет раздвижных крыльев устанавливают режим отвала.

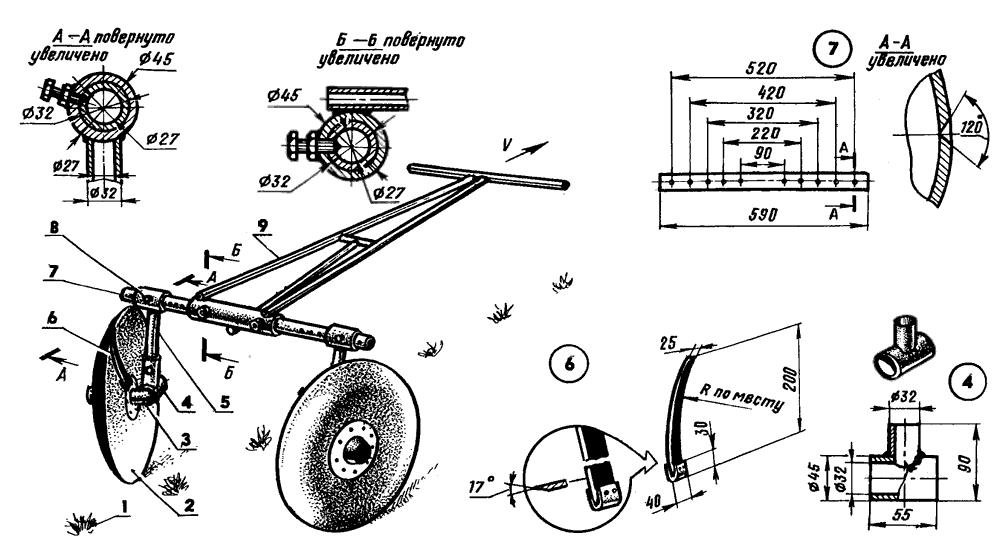

Самодельный дисковый окучник для мотоблока

Любое оборудование изготавливается в соответствии с чертежом, который можно построить самостоятельно.

Конструкция и устройство

Следует учесть конструктивные особенности изготавливаемого оснащения, которые зависят от типа мотоблока, вида планируемых работ, а также от личного желания владельца техники. Устройство может иметь разные формы изгиба плоскостей. На его поверхность, погружаемую в землю, можно наложить массивный наконечник, что актуально для проведения посадочных работ, а также мероприятий, связанных со сбором урожая.

Лемеха или закрыла изготавливаются с изгибом или под наклоном. Они могут также иметь регулируемый и нерегулируемый профили.

Предусмотрев раздвижные крылья и регулируемое расстояние между элементами, можно упростить обработку земельного участка, а также расширить функциональные возможности устройства.

Необходимые материалы и инструменты

Перед изготовлением приспособления для мотоблока нужно подготовить материалы:

• лист стали, толщиной не менее 3 мм;
• стойки;
• поводок;
• талрепы;
• крепежные болты;
• шайбы;
• стопорные элементы;
• дисковые колеса.

Невозможно изготовление самодельного окучника для мотоблока без инструментов:

• молоток;
• сварочный инструмент;
• болгарка;
• электроды;
• ключи.

Изготовление и сборка

Как сделать? Чтобы изготавливаемый инструмент выполнял возложенные на него функции, собирать его следует в соответствии с алгоритмом:

1. Нарисовать чертежи.

1. Сделать шаблон из бумаги, а потом из стали с минимальной толщиной в 3 мм.
2. Выкроить половинки оборудования.
3. Согнуть заготовки до уровня, пока внешняя сторона заготовки не будет параллельна с линией радиуса

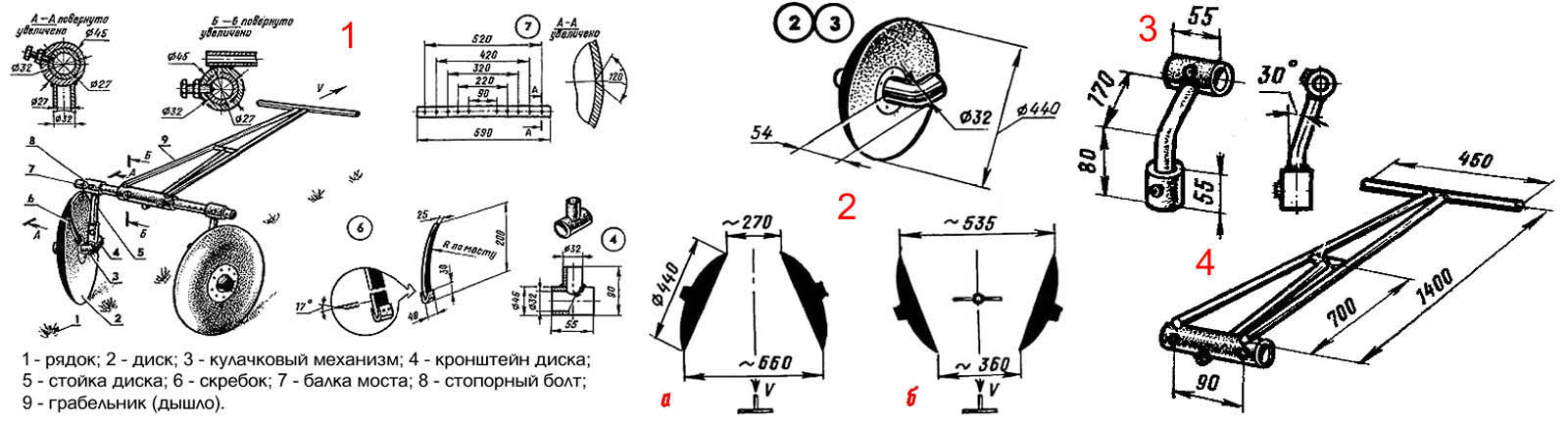

Примерные размеры дисков окучника

1. Провести сварку электродом в соответствии с типом и толщиной металла.
2. Обработать сварочные швы болгаркой с целью ликвидации шероховатостей и неровностей, которые впоследствии помешают сборке и нормальному функционированию устройства.
3. Проверить надежность крепления элементов.
4. Повторить сварку для контроля.
5. Зачистить края наждачным диском, установленным на болгарку.
6. Скрепить в форме буквы «Т» стойки, поводка и талрепы крепежными болтами.
7. Сварить элементы конструкции.
8. Соединить дисковые колеса переходниками.
9. Отрегулировать расположение дисков.
10. Закрепить устройство к кронштейну мотоблока через поводок с помощью болтов с шайбами и стопорными элементами.
11. При желании крепление дисков окучника можно сделать регулируемым.

Чтобы устройство беспроблемно выполняло возложенные на него функции, поверхность дисков должна быть идеально зачищена и не иметь зазубрин и неровностей.

Самостоятельно изготовленный окучиватель имеет ряд преимуществ перед покупными моделями, поскольку его можно легко собрать, модернизировать и отремонтировать. Окучник для картофеля проще сделать к мотоблокам Нева, Салют и других известных моделей по причине простоты крепления приспособления к оборудованию.

Рубрика: Навесное оборудование

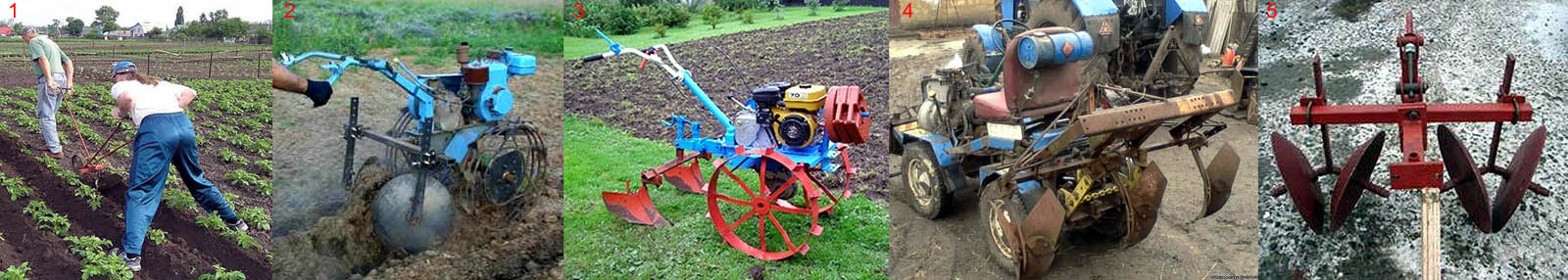

Виды окучников

Навесное оборудования для мотоблоков производят разных типов и моделей. Окучники классифицируют по способу обработки земли и конструктивным особенностям. Так, выделяют 3 типа: листерный (плужковый), дисковый, роторный. Они имеют рабочие поверхности различной формы, влияющие на принцип обработки грунта и возможность навески на тяговый аппарат.

Листерный

В окучнике для мотоблока в виде плуга, подрезание земли осуществляет специальное лезвие – лемех. Оно расположено в передней части приспособления. Острые кромки поднимают пласт грунта с заданной глубины, а передняя часть инструмента отбрасывает её на боковые отвалы. Последние формируют земляной вал – гребень, который укрывает молодые побеги растений. Его недостаток – жёстко заданная ширина обработки (около 35 см).

К сведению!Листерные окучники с регулируемым расстоянием между отвалами более практичны, их легко настроить.

Дисковый

Рабочие органы навесного оборудования представляют собой два диска закреплённых на вращающихся ступицах. Последние крепят на вертикальных опорах. 2-х раздвижной тип дискового инструмента позволяет проводить обработку грядки одновременно с двух сторон. Тарельчатые окучники можно установить на любой тип мотоблока. Работать с ними могут даже маломощные аппараты, а обработка почвы проводится более эффективно за счёт настройки угла атаки и глубины культивации.

Роторный

Такие окучники ещё называют активными или пропеллерными. Свое название они получили из-за рабочего органа. Он сделан в виде пропеллера и имеет собственный привод. Вращение ротор получает от вала отбора мощности аппарата на котором он закреплён. Последнее накладывает ограничение на ряд мотоблоков с которыми окучник имеет совместимость.

Конструкция приспособления сложнее нежели у листерных или дисковых и отличается принципом действия. Связано это с тем, что движение ротору передаётся в разных плоскостях через конические зубчатые шестерни. Применение большого количества вращающихся деталей делает изготовление почвообрабатывающего инструмента более трудоёмким.

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

• Дуговой сварочный аппарат.
• Дрель электрическая с набором надёжных свёрл разного диаметра.
• Болгарка и несколько насадок и дисков в комплекте.
• Наждак электрический.
• Газовая горелка, предназначенная для нагрева металла при его закаливании.
• Верстак с тисками.
• Различные напильники.
• Расходный крепёжный материал (болты, гайки, заклёпки).

Изготовление окучника листерного типа

Для изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость. Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.

Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства. Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

Дисковый окучник для мотоблока

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

• Из стального листа толщиной 2 мм вырезаем два круглых диска и затачиваем их края для уменьшения сопротивления при врезании в почву.
• При помощи молотка делаем изгибание элементов: одна сторона должна быть вогнутой, другая получается выпуклой. Такая форма диска лучше загребает землю и присыпает ею растения.
• Специальными крепёжными болтами и сваркой соединяем между собой стойки, тарлепы и Т-образный поводок.
• Сами колёса дискового устройства соединяем переходниками.
• Расстояние между дисками делается равнозначным размеру междурядий.
• Угол поворота дисков по вертикали обеспечивается за счёт тарлепа.
• Затем всё устройство через поводок крепится к кронштейну мотоблока при помощи болтов и стопорных элементов.

Изготовление своими руками

Этапы работ следующие:

1. Регулировка. Лучше всего, чтобы самодельный окучник был многофункционального назначения. По этой причине стоит отнестись с большой ответственностью к функциям регулирования. Высота регулируется при помощи специального телескопического аппарата, расположенного в центральной части. В трубку с большим размером вставляется трубка меньшего диаметра, и она переходит в заднюю тягу. Благодаря этому окучник можно будет отрегулировать под размеры роста человека.

2. Контроль атакующего угла обеспечивается наклоном стойки в центре. Этот эффект можно получить за счет изменения разности угла между вертикальной станины и передней тяги.

Есть интересная статья о том, как применять металлический ксенон .

Если Вас интересует, как сделать стол для ручного фрезера, тогда подробнее об этом читайте в нашей статье .

3. Далее станина приводится в движение. Переднюю тягу нужно прикрепить шарниром к стойке в центральной части. Регулирование производится тарлепой.

4 Привариваем к стойке задние стойки и диски.

5. Затем прикрепляем переднюю тягу при помощи шарнирного механизма и длинного болта.

6. В итоге должна получиться задняя тяга в форме буквы «П» с шириной не более 50 см. Размер рукоятки в длину должен быть не меньше 20 см.

7. Далее в центральной части вилки следует приварить вертикальную трубку. За счет конца этой трубки вся конструкция вставляется в вертикальную тягу.

8. Для того чтобы была возможность регулирования высоты стойки, в верхней части следует просверлить проемы. Эти же отверстия следует сделать и в вертикальной вилке.

Не забудьте: перед тем как установить диски, их следует зачистить со всех краев. Если в качестве дисков выбрали крышки, то их также молотком следует согнуть: с одной стороны должен быть вогнутый вид, с другой — выпуклый.

Таким образом, мы завершили сборку окучника. Осталось опробовать ее на дачном участке. Ручной окучник — это удобный инструмент, который сможет намного облегчить труд при окучивании картошки. Возможно, некоторым покажется, что сделать своими руками этот инструмент достаточно трудно, но это далеко не так.

Самое главное — иметь чертежи и хорошую смекалку, тогда все получится. Кроме того, для самостоятельного изготовления не требуется дорогих инструментов — все можно найти у себя дома.

Ниже, мы предлагаем Вам посмотреть видео о том, как работать с ручным окучником для картофеля:

Как изготовить ручной садовый бур своими руками: видеоинструкция и чертежи изготовления

Как сделать прицеп для мотоблока своими руками: чертежи и рекомендации по сборке

Печь капельница на солярке своими руками: особенности конструкции, технология изготовления и видео-рекомендации по сборке

Окучник для мотоблока своими руками — чертежи видео

Нужно ли окучивать картофель

Корням картофеля, как и другим культурным растениям, необходим кислород и влага для хорошего развития и роста плодов. Окучивание обеспечивает доступ воздуха к почве, рыхлая земля лучше пропускает воду, а присыпанные стебли формируют дополнительные клубневые корни. Еще одним плюсом является разрушение поверхностной корневой системы сорных растений в процессе окучивания.

Прежде чем приступать, необходимо учесть климатические особенности вашей местности. Картофель не терпит засухи и высоких температур, но холод и избыток влаги могут привести к гибели растения.

Культура лучше всего развивается при +25 градусах Цельсия. В условиях выращивания в северных регионах с прохладным и влажным климатом окучивание пойдет только на пользу. Дополнительный слой почвы позволит поднять температуру у корневой системы, а увеличение площади земли вокруг куста (формирование высоких склонов) усилит испарение, снизив влажность грунта.

В южных регионах окучивание может только навредить картофелю, поскольку увеличение приповерхностной температуры почвы может понизить урожайность. В данном случае необходимо проводить только поверхностную аэрацию для доступа кислорода, и бороться с сорняками.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

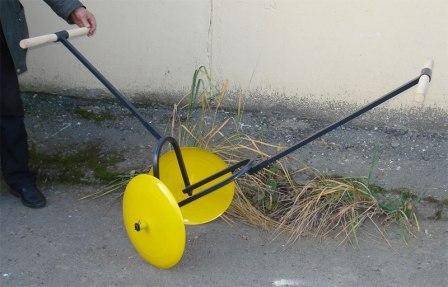

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Советы по эксплуатации оборудования

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

https://youtube.com/watch?v=CW8u1UT8qUo

Как самостоятельно сделать окучники

Чтобы сделать этот нужный в сельском хозяйстве инструмент, очень важно придерживаться определенных правил. А также, если будет возможность, пользоваться чертежами

Так можно будет гораздо быстрее, а главное, правильно установить все элементы. Чтобы в результате не пришлось ничего переделывать. Собственными руками огородники делают в основном дисковый и листерный виды.

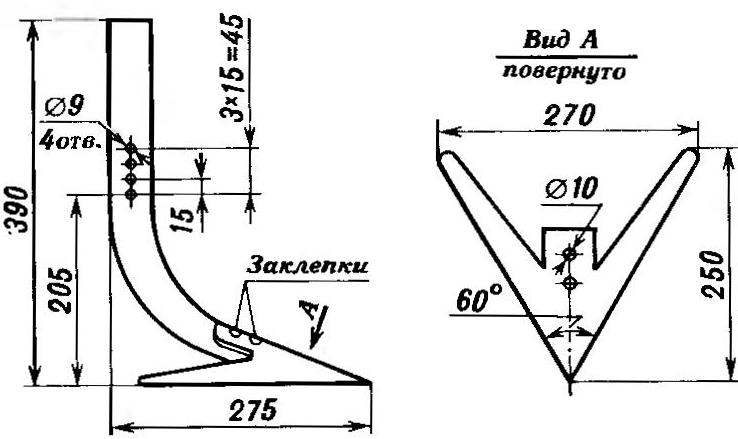

Листерный

Это классический нерегулируемый вариант окучника для мотоблока. Именно он используется огородниками чаще других. Наличие чертежей значительно упростит процесс изготовления.

Что понадобится:

• листы металла (толщиной 2 мм, 3 мм, 5 мм, 8 мм);
• полоса стали шириной 4 мм;
• газовая горелка;
• сварочный аппарат или крепежные элементы.

Процесс работы:

Сделать основу из листа металла не тоньше 3 мм. На этот элемент будет приходиться сопротивление грунта, потому его прочность должна быть максимально возможной.
Кронштейн сделать из полосы стали шириной 4 мм

Важно не забыть о закалке этой детали.
Далее сделать полевую доску. Для этого взять металлический лист толщиной 5 мм

Готовую деталь необходимо закалить посредством газовой горелки в несколько шагов.
Стойку сделать из металлического листа с толщиной 8 мм. Данная деталь делается из самого толстого листа, поскольку именно на нее будет приходиться основная нагрузка.
Осталось сделать окучнику крылья из самого тонкого (2 мм) стального листа. Крылья должны совпадать по размерам с выбранным чертежом. Иначе правильно подсоединить их к основанию не получится. Металл нужно немного выгнуть и зафиксировать на основе с помощью сварки.

Дисковый

Взявшись изготавливать такой окучник, особое внимание нужно уделить формовке самих дисков. Их можно сделать из дисковых пил или отработанных резаков от сеялки

Что потребуется:

• диски;
• переходники;
• сварочный аппарат либо крепежные элементы.

Что нужно делать:

Диски необходимо поставить под углом, выдерживая расстояние между их нижними точками

Важно, чтобы они были расположены симметрично. В противном случае мотоблок будет вести в разные стороны.
Все детали, включая винтовые старлепы, стойки и поводок, необходимо зафиксировать сварочным аппаратом либо болтами

Диски соединить контролируемыми переходниками.
Требуется задействовать балку с крыльями, чтобы зафиксировать инструмент на мотоблоке.

Еще один ключевой момент – правильный выбор угла наклона и глубины погружения. Чтобы сделать этот выбор, достаточно на кронштейн насадить подвижные детали с болтовой фиксацией.

Ознакомившись с видео ниже, можно узнать, как сделать и другие виды окучников, включая однорядный ручной:

Смотрите видео: Дисковый окучиватель для мотоблока

Чтобы сделать окучиватель для картофеля, вам необходимо выполнить следующие шаги:

1. Сначала два диска фиксируются под нужным углом с помощью сварки или штифтов (болтов). Отклонение дисков должно быть наружу. При таком варианте крепления промежуток между дисками не регулируется.
2. Для изготовления дисков с регулируемым расстоянием для оптимизации работ на балке крепления сверлят отверстия, закрепляя в них натяжные цепи, идущие от внешних краев дисков.
3. Далее конструируются либо рукояти для управления человеком, либо держатели на сельхозтехнику. Для ручного управления лучше сделать сразу управление на двоих.

Фото окучивателя ручного

Если окучиватель собирается для управления одним человеком, то он утяжеляется сверху и на него устанавливается клин «предплужник», для того, чтоб при тяге на себя рулить. Для работы пригодятся различные крепления, кулачковый механизм, кронштейны, другие детали.

Чертеж ручного дискового окучника для картофеля

Приведенные чертежи и модели окучивателя для картофеля условны, потому как каждый умелец будет собирать конструкцию целесообразно своим потребностям и удобству. При работе с ручным окучивателем для картофеля к нему надо приноровиться, рассчитать силу нажима, чтоб выворачивать пласт земли нужной высоты. Также следует учесть, что окучивание лучше проводить после осадков. Такой окучиватель можно использовать и для рытья борозд под посадку картофеля.

Полезное видео: Как сделать окучник дисковый ручной

Окучиватель дисковый ручной для картошки своими руками сможет сделать любой фермер, у которого есть необходимые инструменты и немного свободного времени. Простая техника, изготовленная из подручных материалов облегчит выращивание овощей на даче и поможет собрать хороший урожая с минимальными затратами.

Мотор или сами?

Окучивание может проводиться в пол-ряда (вверху справа на рис. в начале), когда каждая грядка заворачивается землей в 2 прохода, и сразу в ряд (внизу слева там же). Окучивание в 2 прохода по пол-ряда полезно лишь для отдельных культур, выращиваемых на тонком плодородном слое в условиях недостаточного увлажнения: провал на гребне призмы отвала служит улавливателем влаги. Эффективное окучивание картофеля ведется только сразу в ряд.

Ручное окучивание одним работником возможно только в пол-ряда на легких, рыхлых, слабо увлажненных почвах, на ширину до 30-35 см. Уже для окучивания картошки на обычной огородной земле без механической тяги нужны как минимум двое (поз. 1 на рис. ниже): передний создает собственно тягу, а задний держит борозду и глубину обработки.

Возможности ручного и механизированного окучивания в зависимости от источника тяги

Наличие в распоряжении мотоблока мощностью от 0,5-1 кВт даст возможность проводить окучивание картофеля в ряд, поз. 2 на рис. Мотоблок Нева и т.п. потянет 2-корпусный окучник на ширину обработки до 0,8 м, поз. 3, по схеме 0,5 ряда 1 ряд 0,5 ряда. На любой мини-трактор можно навешивать 3-корпусный окучник того же типа (поз.

4), на обработку 0,5 1 1 0,5, или 2-корпусный для обработки 1 1. Производительность труда при этом возрастает, в расчете на 1 проход, в 2-3 раза по сравнению с окучиванием в ряд, но затраты на приобретение спецтехники растут в разы. Поэтому далее мы сосредоточимся на том, как сделать окучник для мотоблока своими руками, с возможностью использования его же «самотягом», и как изготовить ручной окучник для малых площадей, прим. до 20 соток.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.
