Возведение односкатной крыши ‒ Уклон кровли
Уклон кровли, определяется заранее, еще на стадии проектирования. Величина поката крыши, зависит, от типа покрытия. Оптимальный уклон ската – от 20° до 45°. На картинке и ниже, приведены некоторые ограничения:

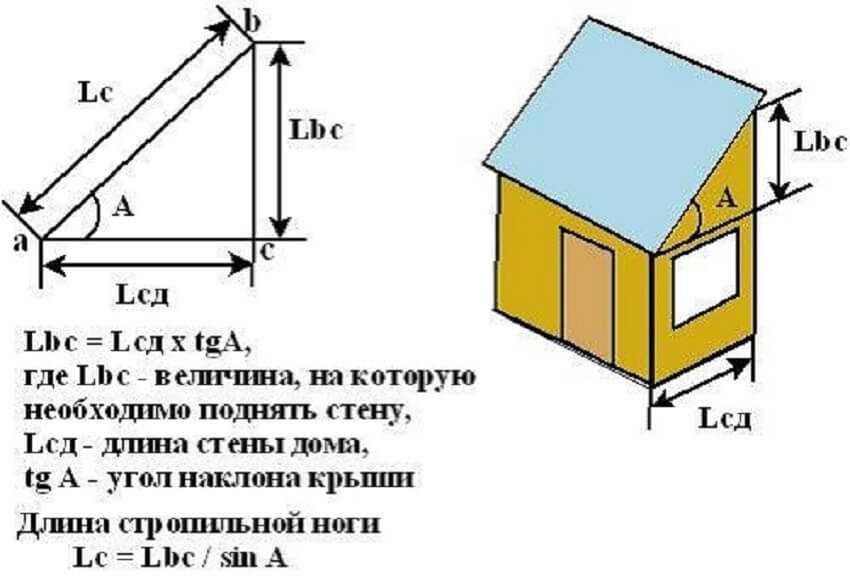

Пример расчета угла наклона односкатной крыши
- 10°-30° – покрытия, из битумных материалов;
- 25°-35° – шиферная крыша (асбесто-цементных листов);
- от 15° – металлическая кровля;
- от 20° – керамическая черепица.
Правильный выбор уклона навеса, поможет уменьшить на нагрузку кровельной конструкции. Чем меньше наклон покрытия, тем большее давление оказывает, зимой, снеговой покров. Расчетная масса давления снега, в 4 раза больше, веса кровли. При наклоне крыши более 60°, снеговую нагрузку, в расчетах, вовсе не учитывают.
Так-же, при правильном определение уклона, важно знать, что чем он меньше, тем труднее происходит водосток. А значит, вероятность протечек, увеличивается
И чтобы избежать их, потребуются, для кровельной конструкции, дополнительные герметизационные работы.
Односкатная крыша в каркасном доме – инструкция к монтажу
При строительстве каркасного дома с односкатной крышей заранее раскраивают стойки для стенок разной высоты. Временно их фиксируют боковой доской. И только после выравнивания стоек по верхней грани монтируют верхний обвязочный пояс из бруса. Он и станет основой для стропил крыши.
Сборка стропильной системы
Перед укладкой стропил на разновысотных стенах монтируют мауэрлаты — верхний и нижний. Они компенсируют неровности стен, поэтому при монтаже обязательно проверяют их ровность строительным уровнем. Мауэрлаты изготавливают из бруса с сечением от 100х100 мм и надежно фиксируют анкерными шпильками по внутреннему краю наружных стен.
Полезное: Как используют опилки для термоизоляции
Для небольших построек используют наслонную стропильную систему. Опорные элементы кровли фиксируют двумя концами на мауэрлатах так, чтобы они на 40-60 см выступали за периметр стен. Это позволяет обеспечить отвод влаги от них и цоколя.
Обратите внимание! Чтобы стропильные ноги не прогибались, их опирают на внутреннюю перегородку дома, дополнительно сооружая опорную стойку и прогон. При этом стропила укорачивают, стыкуя их над прогоном
Для крепления стропильных ног к мауэрлатам в них с помощью шаблона делают специальные вырубки. Жесткую фиксацию отдельных элементов обеспечивают металлические крепления (уголки, уголки с усилением, гвоздевые пластины и др.). Шаг установки равен расстоянию между стойками стен в каркасном доме. Работу начинают с крайних стропил.
Монтаж обрешетки и укладка кровельного материала
После монтажа всех стропильных ног поперек них укладывают обрешетку — основу для кровельного материала. Чем меньше уклон крыши, тем чаще должны располагаться элементы обрешетки. Частый шаг необходим для тяжелого и мелкоштучного кровельного материала. Готовая конструкция должна выдерживать нагрузку в 200 кг на 1 кв. м.
Для создания обрешетки используют деревянные доски (25х100 мм), брусья (40х50 мм) или листы OSB, отличающиеся прочностью и влагостойкостью. Для крепления нужны гвозди длиной в 3 раза превышающие толщину настила.
Расстояния между элементами обрешетки:
- для металлочерепицы — равно расстоянию между ее волнами, обычно составляет 300-350 мм;
- натуральной черепицы — 320-345 мм;
- для ондулина — отсутствует, при скате в 10-20 градусов — 450-600 мм;
- для рулонных материалов — отсутствует.
Кровельный материал для односкатной крыши выбирают, исходя из уклона. Так, для почти плоских конструкций подходят рулонные, битумные покрытия, профнастил. Битумную и металлочерепицу укладывают на крышах с уклоном в 10-20 градусов. При больших значениях практичность и долговечность демонстрирует шифер, высокопрофильная керамическая черепица.
Монтаж каждого типа покрытия выполняют с учетом рекомендаций производителя. Однако, если при строительстве каркасного дома с односкатной крышей своими руками была соблюдена пошаговая инструкция с рекомендациями, проблем в процессе укладки кровли не возникнет.
Кровельный пирог односкатной крыши
Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:
- Отделочные материалы внутреннего покрытия.
- Обрешётку.
- Пароизоляционную мембрану или плёнку.
- Контробрешётку.
- Утеплительный слой.
- Гидроизоляционное покрытие.
- Вентиляционный зазор между внешним покрытием и гидроизоляцией.
- Кровельный материал.
Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.
При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности
Ошибки при изготовлении кровельного пирога
При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.
- Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.
- Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
- Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
- В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.
Крыша с одним скатом из шифера
Прежде всего понадобится выполнить укладку брусьев:
- Элементы устанавливаются с шагом в 75–80 см в верхней части стены.
Прежде всего, в верхней части стены устанавливаются брусья
- В качестве опоры для брусьев применяется мауэрлат.
- Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
- Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.
Стропила будут использоваться в качестве опоры для кровельного покрытия
- После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
- Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.
Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.
Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:
- Первый лист надо устанавливать в месте свеса над фронтоном.
- В первом ряду монтируется ещё 2 листа.
- Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
- В дальнейшем действия выполняются по аналогии.
Установку листов рекомендуется начинать с подветренной частиВажно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну. Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов
Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.
Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.
Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.
Особенности и преимущества односкатной крыши из профнастила
Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.
Профнастил для крыши
Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.
Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки
На заметку! Односкатные крыши могут монтироваться с наличием чердака или без него. Если это помещение не запланировано в проекте, то монтаж кровли такого типа значительно упрощается. Тут можно обойтись без создания системы стропил, просто смонтировав верхнее перекрытие под определенным углом.
Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.
Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.
Кровля из профнастила своими руками
К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.
Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.
Чертеж обустройства односкатной крыши из профнастила
Главными недостатками такой кровли являются следующие:
- необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
- во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.
Какой кровельный материал поможет против ураганного ветра
Гладкие листовые кровельные материалы обладают множеством достоинств, однако против сильного ветра они устоять не в состоянии, так как характеризуются наличием высокого показателя парусности. На смену привычным кровельным материалам, стало возможным использование:
| Натуральная черепица | При использовании металлочерепицы, угол уклона составит 30°-60°, что считается оптимальным показателем. Положительными качествами принято считать небольшие размеры и вес. Ураганный ветер не способен побороть вес перекрытия натурального типа. В случае, если ветер все же смог открепить часть черепицы, обломки станут серьезной угрозой для окружающих. Для большей достоверности, следует дополнительно закрепить материал при помощи специальных скоб. |
| Битумная черепица мягкая | Используется при обустройстве крыш сложной конструкции. Такой материал признан наиболее устойчивым против порывов ураганного ветра. Современные производители способны предложить особый вид продукта, который характеризуется наличием необычной формы, которая увеличивает показатель устойчивости материала к ветровым нагрузкам. Помимо того, что гонты проклеиваются, в качестве дополнительного крепежного элемента используются гвозди, которые способны выдержать нагрузку, оказываемую воздушной массой, движимой со скоростью 220 км/ч. |
Причина третья: пространства много не бывает
У большинства домов с традиционными двускатными или вальмовыми крышами холодные кровли. Следовательно, подкровельное пространство используется только как чердак, для хранения сезонных и ненужных вещей. Реже кровлю утепляют и делают мансардный этаж. Обычно с небольшими и не очень удобными комнатами: правильная планировка мансарды, чтобы она получилась комфортной и просторной — настоящее искусство.
У односкатных домов на мансардном этаже намного просторнее. При небольшом уклоне крыши полезная площадь подкровельного пространства не отличается от площади нижних этажей, что позволяет обустроить все доступное пространство без мертвых зон возле карнизов. Это роднит пологую односкатную крышу с плоской, у которой точно такая же особенность.
Если угол наклона крыши второго этажа побольше, то и это не сильно сказывается на доступной для жизни площади. Просто в этом случае лестницу и коридоры делают со стороны карниза, а под высокой частью кровли обустраивают жилые комнаты.
Если же дом одноэтажный, то особенности конструкции односкатной кровли позволяют вообще не делать чердачное перекрытие.
Крышам с двумя и более скатами нужны промежуточные опоры под конек, если не считать совсем уж небольшие домики, стяжки между стропилами и другие усиливающие элементы, которые не позволяют кровле просто сложиться. Такую стропильную систему обычно закрывают потолком просто ради эстетики, если, конечно, не планируют оформить дом в рустикальном или похожем грубом «природном» стиле.
Стропила односкатной кровли, напротив, часто опираются только на стены. Даже если пролет больше шести метров — в этом случае просто сращивают доски или делают стропила из толстого бруса с высокой несущей способностью. В результате получается дом с роскошными высокими потолками и объемными, просторными помещениями.
Если сделать в таком доме еще и панорамное остекление, то можно буквально залить его солнечным светом, визуально еще сильнее увеличив объем помещений.
Для больших домов удачное решение — две односкатные крыши, смещенные относительно друг друга по вертикали. В этом случае между верхними точками крыш получается еще одна стена, в которую можно вставить окна. Это позволяет без особых дополнительных затрат организовать в доме эффектное пространство второго света для общих зон: гостиной, столовой, кухни.
Примеры проектов домов с односкатной крышей
Для тех, кто готов отказаться от консервативных традиций при оформлении своего жилища, дизайнеры готовы предложить сразу несколько оригинальных идей.
Проекты одноэтажных домов с односкатной крышей
Практичные европейцы используют такой вариант оформления своих домов уже на протяжении многих веков. В России богатой лесами и разнообразными политическими переворотами односкатную крышу предпочитали использовать лишь для хозяйственных построек.
Появление новых материалов для отделки позволяет взглянуть под другим углом на конструкцию кровли даже россиянам, любящим простоту и одновременно эксперименты.
Для одноэтажного дома высота крыши определяет не только вместительность чердачного помещения. Чем выше кровля, тем большую свободу для монтажа дополнительных деталей получает владелец.
Обычно строение украшается еще одной односкатной крышей над крыльцом, но в обратном направлении угла наклона по отношению к основной кровле. Интересным вариантом является и дополнение общей композиции односкатной кровлей на другом уровне. Например, создание крыши на пристроенном к дому гараже или котельной.
Каркасный дом с односкатной крышей
При монтаже каркасного дома необходимо учесть, что стойки, используемые для создания стен, должны стать одновременно и точкой опоры стропил. В конструкцию при необходимости вносят изменения, размещая стойки несколько чаще, чем было запланировано изначально.
Важно учитывать, что небольшой угол наклона не позволит снегу быстро скатываться, он будет скапливаться, создавая дополнительную нагрузку. Именно поэтому частота расположения стропил не может быть реже 70 см

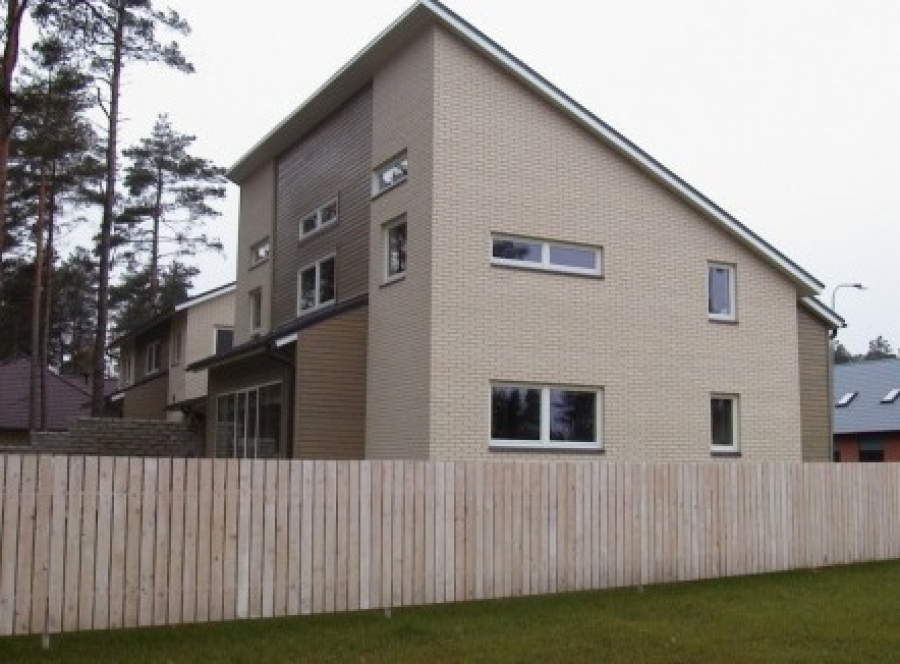

Двухэтажный дом с односкатной крышей
Подобное решение позволяет отказаться от каких-либо украшений первого этажа дома. При этом второй этаж получается обустроить просторным балконом или огромными окнами. Внутри помещение выглядит значительно просторнее, чем может представиться при взгляде снаружи.
Благодаря строгому и часто аскетичному оформлению первого этажа дома удается добиться невероятной игры контрастов с изящным и даже, на первый взгляд, хрупким вторым этажом.
Такие дома отличаются элегантностью и очарованием. Небольшое изменение в первоначальный проект, например, замена цвета отделочного материала, полностью меняет характер всего строения.

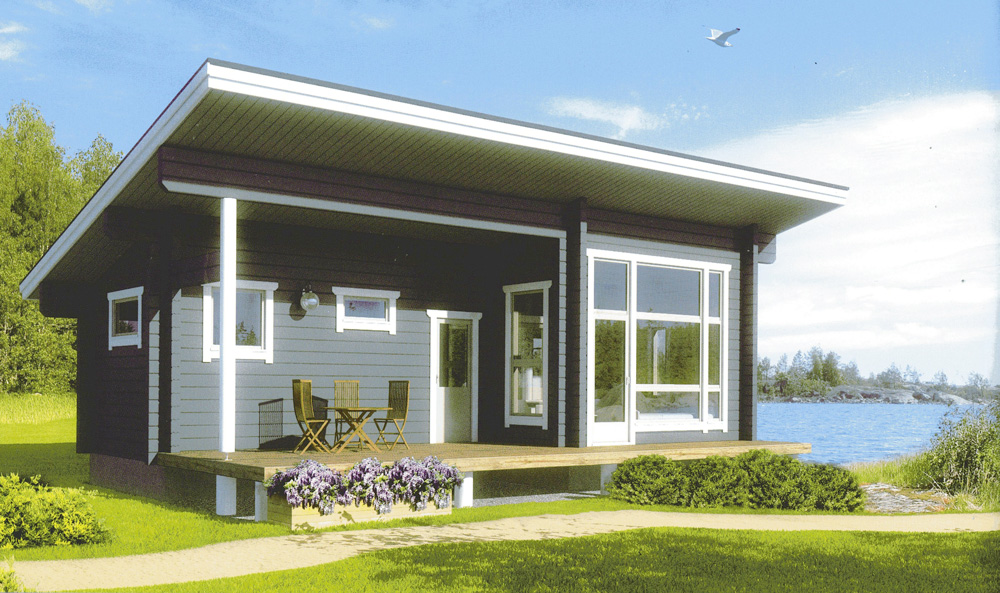

Проект финского дома с односкатной крышей
Для финского домика характерна в первую очередь простота и лаконичность. Здесь каждая деталь должна быть частью общей идеи не привлекать к себе внимания. Эти домики обычно имеют прямоугольную форму с небольшим узким крылечком или верандой вдоль длинной стены.
Для кровли чаще выбирают угол в 30 градусов. что позволяет избежать скопления осадков в зимний период. При этом крутой угол наклона позволяет увеличить площадь чердака и обеспечивает эстетическое восприятие всех элементов, как единое целое. Особую популярность проекты приобрели при планировании строительства дачных домиков.
Проекты домов из бруса
Брусовые дома призваны быть строгими, теплыми, экологичными и экономичными. Односкатная кровля на таких домах позволяет снизить расходы на отопление. Брусовой дом позволяет смонтировать стропильную систему с высоким запасом прочности.
Такой ход позволит в зимнее время скапливаться приличному слою осадков, которые обеспечат строение дополнительной теплоизоляцией.Эта форма кровли позволяет оборудовать на всей поверхности и солнечные батареи. При этом поверхность доступна для лучей на протяжении всего дня.
Материалы, используемые при строительстве:
- полубрус для стояков и стропил;
- гидроизоляция и пароизоляция, минеральная вата для наполнения кровельного пирога;
- доска для обрешетки ;
- кровельное покрытие . В зависимости от возможностей или предпочтений хозяина, могут использоваться достаточно простые варианты в виде шифера или рубероида. Для тех, кто желает упростить процесс очистки крыши от снега, предпочтителен вариант с использованием профлиста или металлочерепицы. При необходимости оформить свой дом в очень оригинальном стиле дизайнеры помогают перенести увлечения владельца на кровлю. Например, разбить на крыше небольшой садик или завести ферму с небольшими зверюшками с помощью земельного покрытия или камышового.
Кладка фронтона
Чтобы знать, как выложить фронтон из пеноблока, внимательно изучите последовательность выполнения работ:
- Сначала выполняется разметка торцевых стен объекта. Если планируется фронтонная часть в виде равностороннего треугольника, то с помощью простого замера определяется середина. Когда строится ассиметричная кровля, то проекционную точку смещают в любую из сторон на нужное расстояние. В установленных местах крепятся рейки, верхними краями определяющие высоту конькового элемента.
- К верху реек крепятся шнурки, обозначающие стороны треугольника. Так формируют «шаблон», по которому будет вестись кладка. Кстати, для организации естественного освещения чердачного помещения следует предусмотреть места под оконные проемы. Сразу становится ясно, сколько рядов необходимо выложить полностью, прежде чем настанет время для устройства проемного участка. Уложив первые ряды, определяется середина, от которой в обе стороны откладывают необходимое расстояние.
- Работы продолжаются, ориентир берется по натянутым шнурам, при этом учитываются места под установку оконных блоков. Ввиду того, что шнурок размещен по краям, он определит не только скатный угол, но и сдвиги блоков на краях кладочного ряда, которые сначала внешне будут напоминать ступеньки.
- Оконные проемы могут быть на ваше усмотрение – прямоугольными или со скошенными краями, параллельными верхнему краю кровли. Для соблюдения такого направления придется проемы перекрыть досками, ширина которых равна толщине фронтона из пеноблока.
- По доскам выполняется кладка блоков параллельно скату. Рядов, перекрывающих проемы, должно быть два. Последующая кладка проема ведется традиционным способом – блоки кладут горизонтально. Завершающий этап строительства фронтона – подрезка и укладка подходящих по размерам блочных кусков на боковые «ступеньки». Чтобы сделать все точно, целый блок укладываем на одну из ступенек, отмечаем линию среза и ножовкой отпиливаем лишнее. Напомним, что такая работа сложностей не вызывает.
- Со стороны чердачного помещения рекомендуется фронтонную стену подпереть досками, пока раствор будет сохнуть. Такая мера позволит избежать перекашивания и завала стен.
- Чтобы было удобно выкладывать стропильный каркас, наклонные участки фронтона выкладывают пластинами, напиленными из блочного материала. Кладка ведется от нижних точек к вершине на такой же раствор. В определенных местах допускается оставлять промежутки для выкладки конька и прогонных стропильных лаг.
- Если все выполнить правильно, то с каждой стороны дома у вас получится два одинаковых фронтона, отличающихся наличием оконных проемов или их формами.
- Как только кладка высохнет полностью, можно переходить к устройству кровли.
Некоторые в качестве надежной опоры внутри чердачного помещения выкладывают кирпичные столбики. Такая мера хороша, если фронтон высокий, да и столбы будут смотреться своеобразными колоннами
Правда, такая мера предосторожности украдет у вас немного свободного пространства, но устойчивость фронтонных стен будет гарантирована
