Подсистема нагревательных элементов
Необходимо не только правильно выбрать материал для изоляции, но учесть и другие нюансы. Один из них – некоторое время стартовые токи будут превышать расчётные показатели. На протяжении короткого периода такое превышение может достигать 5-10 раз.
Если показатель сохраняется на долгое время, увеличивается вероятность негативных последствий, даже утеплитель для скатной кровли не помогает.
Минимальные радиусы изгиба тоже берутся в расчёт, как и меры механической защиты для кабеля при прохождении углов. Предполагается применение кронштейнов и других соединительных элементов соответствующего типа.
Резистивный кабель
Резистивные нагревательные кабели – специальная разновидность оборудования
Её применяют, когда важно обеспечить высокую удельную мощность и температуростойкость. В этом случае сопротивление остаётся на одном и том же уровне
По сути, это металлическая жила, покрытая слоем изоляции.
Из положительных сторон применения отмечают:
- Повышенную прочность к механическим воздействиям.
- Стабильные характеристики на протяжении всего эксплуатационного срока.
- Тепловыделение, которое тоже остаётся стабильно высоким.
- Стартовый предпусковой и обычный разогрев.
- Высокие температурные характеристики, которые сохраняет тёплая кровля.
Пример продукции этой разновидности:
Orange Hit.
Саморегулирующий кабель для кровли и водостоков
Отличается чуткой реакцией на любые изменения, которые происходят в окружающей среде. При этом погонное сопротивление оборудования тоже регулируется автоматически. Действие выполняют для всего участка, либо для отдельных его частей. Можно выкраивать отрезки, которые необходимы для работы на кровле и изоляции.
В случае с саморегулирующимся кабелем тепло выделяет полимерная матрица, установленная между парой токоведущих жил. Есть дополнительные включения, способные проводить ток. Только при повышении температурного фона связи между компонентами могут нарушиться. При понижении показателя всё восстанавливается.
В одно время саморегулирующиеся кабели обеспечивают разную температуру на разных участках крыши. Отсутствует угроза локального перегрева, как и дополнительные требования по уходу. Такая прокладка уменьшает расход, потом дешевле обходится и обустройство вентиляции кровли из профнастила.
1.8. Сливные воронки
Наледь формируется в сливных (сливных) воронках, перекрывая тем самым возможность выхода талой
воды с крыши. Поэтому необходимо поддерживать теплым проход для отвода талой воды. Нагревательный кабель укладывается в сливной воронке так, как показано на рисунках 1.12 и 1.13.
- Для ситуаций, когда сливная воронка предназначается для небольшого количества воды, достаточно использовать одну нить нагревательного кабеля.
- Для ситуаций большого количества воды, когда температура опускается ниже -20°С необходимо использовать две нити нагревательного кабеля.
- В нижней части воронки необходима установка «капающей» петли (рис. 1.13.).
- Если используется одна нить нагревательного кабеля, то заблокированный конец нагревательного кабеля должен быть продернут вверх на высоту около 30 см, и закреплен стяжкой (рис. 1.13.).
- Если в нижней части воронки (около земли) возможно образование наледи, что приведет к блокированию сливного отверстия воронки, необходимо предусмотреть систему отвода воды или обеспечить своевременную уборку наледи.
- При длине водостока более 7-ми метров для крепления нагревательного кабеля необходимо использовать металлический трос.
Глава 2. Методы и способы крепления нагревательного кабеля
Варианты используемых видов крепления нагревательного кабеля во многом зависят от типа крыши. В таблице 2.1. указаны рекомендуемые варианты крепления нагревательного кабеля для различных материалов и областей крыши.
Таблица 2.1. Варианты крепления кабеля для различных материалов крыши.
| Материал крыши | Рекомендуемое крепление | Дополнительный метод крепления |
| Мягкая кровля | Механическое крепление – (клипсы) | — |
| Каучук (гидроизол) | Крепежная скобка | Клеевое крепление – (клипсы) |
| Металл | Клеевое крепление – (клипсы) | Механическое крепление – (клипсы или скобы) |
| Древесина | Механическое крепление – (клипсы) | … |
Таблица 2.2. Варианты крепления кабеля для различных областей крыши.
| Область крыши | Рекомендуемое крепление |
| Желоба | Крепление не требуется |
| Воронки | Зажимы (скобы) |
| Капающая грань | К плоскому листу; К стандартной «капающей» грани; На сформированном металлическом листе; |
| Грани крыш без желобов | «Капающие» петли. |
Проектирование обогревающей системы
Проектирование системы снеготаяния включает в себя выбор мест обогрева, расчёт необходимой мощности кабеля, а также составление чертежей, схем или эскизов. Документация должна содержать данные о типе и количестве нагревателей для каждой зоны, местах установки датчиков и особенностях электрических соединений.
Выбор зон для обогрева
На первом этапе изучают чертежи крыши, при помощи которых определяют количество и тип обогреваемых зон. Специалисты рекомендуют включать в систему снеготаяния следующие места:
- Стыки смежных скатов (ендовы). Кабель укладывают в виде длинной петли, которой покрывают от 1/3 до 2/3 высоты разжелобка в его нижней части. Ширина изгиба зависит от удельной мощности кабеля и составляет от 10 до 40 см.
Стыки смежных скатов кровли оборудуют греющим кабелем, уложенным на 2/3 их высоты
- Карнизы крыш с пологими скатами. Если кровля имеет уклон до 30 градусов, то кабель укладывают зигзагом в нижней части ската, захватывая весь карниз и 30-сантиметровый участок выше проекции стены здания. Если угол кровли составляет менее 12 градусов, то обогревом оборудуют участки, примыкающие к воронкам.
Рядом с воронками греющий кабель укладывают на площади 1 кв. м
- Водосточные трубы. Нагреватель укладывают в стояк, сооружая петлю, которую крепят к его стенкам. При стоке в ливнёвку петлю делают более длинной с учётом глубины промерзания грунта.
Для обогрева лотков и водосточных труб нагревательный кабель укладывают двумя параллельными линиями
- Воронки. На плоских участках кровли кабель монтируют так, чтобы он охватывал зону шириной до 0.5 м и заводят его в водораспределитель ниже уровня чердачного перекрытия. Для воронок, которым оборудуют стояки, дополнительный обогрев не требуется, поскольку будет достаточно обогрева жёлоба.
- Для обогрева примыканий и парапетов будет достаточно одной секции кабеля, проложенной вдоль конструкции.
Различные способы раскладки кабельных нагревателей позволяют сделать защиту от снега и льда более эффективной
- Лотки и желоба требуют укладки двух параллельных линий по нижней части водораспределительных элементов.
- Водомёты плоской кровли. Нагреватель монтируют по дну и в радиусе до 0,5 м от их входного проёма.
Кроме того, греющий кабель укладывают по периметру мансардных окон, в метровой зоне вокруг водосборников, а также на пути оттока воды. Чтобы обеспечить работоспособность ливневой канализации, необходимо продумать обогрев магистрали вплоть до сточного коллектора.
Обогревом оборудуют не только кровлю и водостоки, но места стоков, а также элементы дренажной системы
Не требуют установки нагревателей скаты крыш с уклоном более 45 градусов, поскольку снег сходит с их поверхности естественным способом. Тем не менее для обеспечения работоспособности водосточной системы все её элементы следует оснастить греющим кабелем согласно изложенным выше правилам.
Расчёт необходимой мощности
Расчёт мощности обогревающего кабеля проводят исходя из площади отдельных зон, нуждающихся в монтаже системы снеготаяния. Для вычисления этого значения руководствуются данными, полученными на практике:
- в водосточные трубы диаметром менее 100 мм — 28 Вт/м. То же самое для оборудования лотков шириной до 100 мм;
- в водосточные трубы диаметром более 100 мм — 36 Вт/м. Такое же значение для укладки в лотки шириной более 100 мм;
- в ендовы — от 250 до 300 Вт/кв. м (рекомендуется укладка до 2/3 высоты в нижней части стыка);
- вдоль желобов — от 200 до 300 Вт/ кв. м;
- на капельниках и вдоль карнизов — от 180 до 250 Вт/кв. м.
На плоских поверхностях предусматривают монтаж кабеля зигзагом, не превышая радиус изгиба, рекомендуемый изготовителем. По схеме укладки определяют длину кабеля и, основываясь на полученных данных, вычисляют суммарную мощность системы снеготаяния.

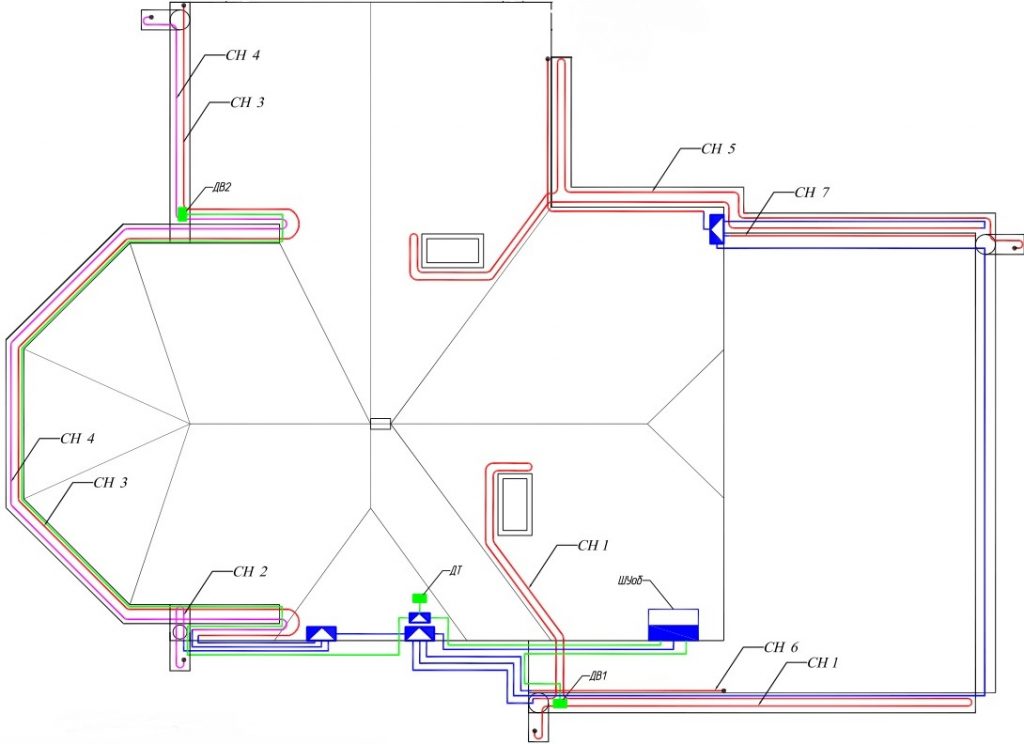

Перед установкой нужен подробный чертёж с указанием мест обогрева и способа прокладки греющего кабеля
Установка коммутирующих устройств
Для контроля и управления системой обогрева крыш и водостоков используют унифицированные модули, конструкцией которых предусматривается подключение питающего провода, нагревателей, а также датчиков температуры и влажности. Блок управления монтируют в удобном для контроля и управления месте. Сигнальные сенсоры устанавливают с учётом необходимости их осмотра и обслуживания.
Контроль и управление системой «антилёд» осуществляется при помощи разнообразных датчиков, подключённых к электронному термостату или метеостанции
Материалы для обогрева водосточной системы
Кабель резистивный
Состоит из оболочки, изоляционного слоя и центральной жилы. Так как она характеризуется определенным электрическим сопротивлением, то при прохождении по ней тока происходит выделение тепловой энергии. При неизменной его величине температура нагрева будет постоянной. Преимуществом является относительно низкая стоимость.
По мощности кабель подбирается из расчета в среднем 20 – 50 Вт/п.м. при условии, что желоба из металла. Для пластиковых предельное значение – 17 Вт/п.м. Но есть и недостаток. Во-первых, неизменная температура нагрева, во-вторых, за ним нужен постоянный уход. Например, если он завален мусором, то начнет сильнее нагреваться и может «сгореть».
Кабель резистивный зональный
Это усовершенствованный вариант предыдущего типа. Он обладает повышенной надежностью, может работать даже при частичном повреждении, более удобен в монтаже.
Кабель саморегулирующийся
Роль нагревательного элемента играет специальная матрица, которая в зависимости от изменений внешней температуры меняет свое сопротивление, тем самым автоматически регулируя степень нагрева. Цена на него более высокая, но в плане эксплуатации он привлекателен тем, что потребление электроэнергии в общем значительно ниже. Кроме того, отсутствует необходимость установки в схеме температурного датчика.
Мощность саморегулирующегося кабеля подбирается в пределах 15 – 30 Вт/п.м. Однако нужно учесть, что срок его эксплуатации меньше из-за повышенного «старения» матрицы. Кроме того, у него есть «стартовый ток», и это нужно учитывать при подборе номинала автомата защиты.
Имеются 2 варианта исполнения такого кабеля: с линейным изменением мощности и со скачкообразным. Последний тип изделия более быстро набирает необходимую температуру.
Советы
Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.
Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.
Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».
Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.
Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.
При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.
Уложенные кабеля не должны препятствовать свободному току воды.
Подсистема управления
Это бокс с защитными и управляющими разновидностями аппаратуры внутри. Конструкция врезается в стену, либо устанавливается поверх. Допустимо применение отдельно стоящих разновидностей оборудования. Установка проводится внутри помещений, либо снаружи. В основном щитке здания можно проводить монтаж, если система небольшая, имеются свободные модули в необходимом количестве.
При большой мощности можно разделять конструкцию на две части. Это будет щит автоматики и щит защиты. Для водных автоматов обязателен номинал выше 100 А. Они монтируются в отдельном боксе, либо в рубильник, в зависимости от пожеланий главного электрика. Ветрозащиту для стен деревянного дома он не выбирает.
Подготовка к монтажу
Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.
Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.
Процесс монтажа
Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:
Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту
При этом важно предотвратить воздушное провисание проводов.
Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м
В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.
Типичные ошибки при установке системы
Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:
- Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
- Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
- Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
- Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.
Выбор оборудования управления и защиты
Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.
Существует два типа оборудования управления:
- Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
- Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.
Оборудование защиты состоит из функциональных устройств:
- Вводного автоматического выключателя.
- Защитного автоматического терморегулятора.
- Пускателя на магнитной основе.
- Диффавтомата.
- Защитного автомата электроцепи.
- Аварийной сигнализации.
Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.
Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.
Во сколько обойдется укладка проводов?
Стоимость обогрева кровли промышленных зданий либо частных домов прямо зависит от сложности работ. Также на итоговую сумму будет влиять специфика самой кровли здания и общие размеры объекта. Сборка системы электрического обогрева крыши, стоков и желобов часто равна как третьей части, так и больше половины цены всего проекта “под ключ”. Примерно половина стоимости – это метраж кабеля.
Конечно, каждый владелец желает значительно снизить конечную цену обогрева кровли промышленных зданий. Все сходится к тому, что расчеты обязательно должен делать профессиональный электрик. Его задача заключается в предусмотрении выводов кабеля через кровлю, нахождения места под устройство, предназначенное для приема и распределения электрической энергии, поиска, для покупки минимального метража кабеля и т.д.
В чем преимущества, если сделать заказ услугу «обогрев кровли производственных помещений» в компании СП РОСТОК:
- проект составляется под индивидуальные характеристики высокопрофессиональными специалистами;
- будет дана помощь, если требуется подобрать качественные комплектующие;
- электромонтаж проводится квалифицированными электриками;
- на все виды работ предоставляется гарантия.
Эксплуатация систем электрообогрева
При правильном монтаже эксплуатация системы не вызывает особых проблем.
Автоматика обеспечивает включение и выключение при изменении температуры, что исключает обледенение кровли и водостока.
В случаях, когда возникает необходимость можно перейти на ручной режим.
Советы экспертов
Для поддержания системы в рабочем состоянии эксперты дают такие советы:
- Перед началом зимнего сезона необходимо тщательно очистить все проблемные зоны и водосток от грязи и опавшей листвы. При очистке кабелей следует использовать мягкую щетку.
- Необходимо осуществлять профилактический осмотр. Проверке подлежат все соединения, а также состояние кабелей, особенно на наличие оплавлений оболочки.
- Тщательно контролируется состояние датчиков. Любые загрязнения ведут к потере их чувствительности.
При использовании антиобледенительной системы самое важное – обеспечение безопасности. Монтаж и эксплуатация должны производиться с учетом специфики обслуживания электроустановок
Необходимо полностью исключить попадание человека под воздействие электрического напряжения.
Способы монтажа систем обогрева
Прежде чем приступать к монтажу подогрева кровли и водостоков, необходимо тщательно изучить архитектурные особенности кровли, тепловые особенности тех или иных участков, посмотреть, как идёт снеготаяние. Нет смысла обогревать те места, которые не являются критичными с точки зрения формирования наледи или снежных заносов.
Принято выделять следующие конструктивные элементы:
- край кровли;
- ливневки, водосборные жёлоба;
- ливнестоки и водосточные трубы;
- воронки, водомёты и направляющие лотки;
- ендовы;
- карнизы и капельники;
- сборы возле водосточных воронок;
- выделяются плоские кровли;
- места сброса из водосточных труб.
Монтаж по краю кровли
Электрообогрев края кровли, как правило, осуществляют с помощью кабеля, уложенного змейкой от края на 30 см и высотой от 60 до 120 см. В нижней точке витка часто делают «капельку», свисающую по кровле. Крепление осуществляют с помощью кровельных саморезов и специальных зажимов. «Капельки» по вертикальной части кровли крепятся хомутами.
Такие зажимы и хомуты можно изготовить самостоятельно из нержавеющей стали.
Предполагается, что тающая вода, скатываясь с кровли, будет стекать непосредственно с кабеля. Для этого и делают на витках змейки вертикальные «капельки» длиной примерно 5−8 см.
По волнистой кровле кабель укладывают внутри жёлоба.
Укладка кабеля в ендовах и местах примыкания к стене
В ендовах рекомендуется укладывать кабель в две нитки на 2/3 длины. Это позволяет создать тепловой коридор, который не даёт сформироваться наледи и снежным заносам.
Аналогично и в местах примыкания кровли к стенам кабель укладывается в две нитки на 2/3 высоты ската. Между стеной и кабелем должно оставаться расстояние 5−8 см. Между нитями кабеля обычно принято делать разрыв 10−15 см.
Обогрев в желобах
Особенно внимательным надо быть при использовании нагревательного кабеля для водостоков. Являясь местом сбора стоков с большой площади кровли, горизонтальные жёлоба водостоков могут концентрировать большое количество воды и снега. При резких изменениях температуры формируются весьма опасные участки твёрдой воды. При большом количестве и низких температурах кабелю непросто растопить такую массу.
В горизонтальных желобах, как правило, укладывается несколько нитей кабеля. При ширине жёлоба более 20 см их должно быть не менее трёх. Для закрепления кабеля используют обычно специальные пластиковые клипсы или монтажную ленту, места креплений в стенках стоков обрабатывают герметиком. Расстояние между клипсами от 30 до 50 см.
Использование для обогрева водостоков кровли саморегулирующегося кабеля позволяет избежать значительных потерь электроэнергии. Как правило, нет смысла поддерживать одинаковую температуру по всей длине водостока, достаточно выделять отдельные участки.
В водостоках
Все точки сброса воды — воронки, водомёты, направляющие лотки и прочее всегда являются зоной особого контроля. Это самые узкие места прохождения большого количества воды, и любая задержка приводит к образованию наледи.
Не менее важным является обогрев водосточных труб греющим кабелем. В тонких трубах диаметром до 10 см достаточной одной нитки. Для большего диаметра необходимо несколько. На входе в трубу кабель обязательно закрепляют скобами. Верхняя, нижняя часть трубы и все колена нуждаются в усиленном подогреве. Здесь нужно формировать петли или использовать несколько дополнительных ниток кабеля.
Для крепления кабеля в вертикальном положении используют трос.
Схема подключения датчиков и метеостанции системы антиобледенения крыши
В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.
Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.
Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.
Каждый кабель отдельной секции маркируется и подключается на свой автомат.
Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.
С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.
А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.
При стыковке разных секций через независимые муфты такого не происходит.
Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.
Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.
жилы на датчик осадков – 13,14,23
на датчик температуры – 17,18
на датчик влажности – 19,20
Датчик температуры монтируется в тени, на северной стороне дома.
Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.
Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.
Датчики влажности и осадков кладут на дно желоба водостока.
Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.
Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.
Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.
Датчик осадков – жилы 13,14,23
Датчик температуры – жилы 17 и 18
Датчик влажности – жилы 19,20
После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.
Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.
Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.
В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.
При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.
В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.
Включаете автомат питания и проверяете работоспособность системы.
В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.
Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.
Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.
Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.
Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.
Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.
Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.
Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.
Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!
Не забывайте, что кабель у вас фактически будет лежать в воде.
И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.
https://youtube.com/watch?v=RLWYfGA0_9E%3F
Источники – cable.ru, Кабель.РФ
2.2. Клеевое крепление зажимов типа «клипса»
В случаях когда механическое крепление на крыше невозможно, необходимо использовать зажимы типа «клипса», закрепленные специально подобранным клеем (мастикой).
- Зажимы-клипсы используются для гарантированной фиксации нагревательного кабеля системы «антилед» на крыше. Это многоцелевое крепление может быть использовано с клеем на многих типах крыш и желобов.
- Производителями рекомендуется применять клей типа GE Grey RTV 167 для стандартных типов крыш.
Характеристики:
Состав: Кремний органическое соединение
с нейтральным устранением дефектов.
Цвет: Серый.
Время установки: 20 минут.
Время фиксации: 48 часов.
- На металлической крыше с постоянным швом используйте по четыре зажима для каждого шва (рис. 2.2). На плоской крыше используйте один зажим на каждые 1,5-3 метра длины нагревательного кабеля (рис. 2.3).
- Внимательно прочтите инструкцию по применению клея и следуйте всем ее указаниям в отношении подготовки поверхностей для нанесения клея.
- После определения мест крепления нагревательного кабеля закрепите зажимы с помощью клея.
- Дайте клею высохнуть. Нагревательный кабель необходимо зафиксировать в зажимах. Используйте дополнительные зажимы везде, где нагревательный кабель может быть подвержен повреждениям.
