Насос повышающий давление в водопроводе на даче: параметры, выбор, установка своими руками

Насос повышения давления

Приступаем к насосу. Заказчик решил взять насос подешевле, поэтому будем работать с насосом повышения давления от марки «Насосы плюс оборудование».

Насос хоть и бюджетный, но довольно неплохой. Внутри упаковки находится весь комплект комплектующих, для монтажа насоса.

Размечаем метки под крепление насоса к стене, сверлим отверстия, собираем насос и крепим к стене

Обратите внимание на метки направления движения жидкости на насосе. Они должны указывать от бака к разбору воды, к потребителю. Датчик движения жидкости насоса вполне пропускает воду и в сторону бака запаса воды, и в водопровод

Яне сделал фото насоса повышения давления в сборе, замотался, но есть фото с насосом от производителя «Sprut», аналогичной модели, который я монтировал несколько лет ранее, и на металлопластиковых трубах

Датчик движения жидкости насоса вполне пропускает воду и в сторону бака запаса воды, и в водопровод. Яне сделал фото насоса повышения давления в сборе, замотался, но есть фото с насосом от производителя «Sprut», аналогичной модели, который я монтировал несколько лет ранее, и на металлопластиковых трубах.

Надо помнить, что насос, в автоматическом режиме включается при расходе воды около 1,5 м. куб. При таком расходе, поток воды сдвигает лепесток датчика движения, и насос включается. Если у вас насос не будет включатся, пишите мне на форум поддержки (ссылка внизу), постараюсь вам помочь.

Далее обвязываем насос, и производим пробный пуск: запитываем бак запаса воды, проверяя на срабатывание поплавок, потом перекрываем вход воды (на водомере, врезке в стояк), включаем насос в сеть, поставив переключатель насоса в автоматический режим. Открываем кран разбора воды, и насос после того как вода потечёт из крана, должен включиться.

В моём случае, меня и заказчика ждал неприятный сюрприз, на фото снизу.

Ну, эту проблему решили, и конечный вид нашей работы.

На этом работа закончена.

С Вами был — Владимир Войнаровский, всего вам доброго!

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали. Насос Wilo PB201EA c «мокрым» ротором

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

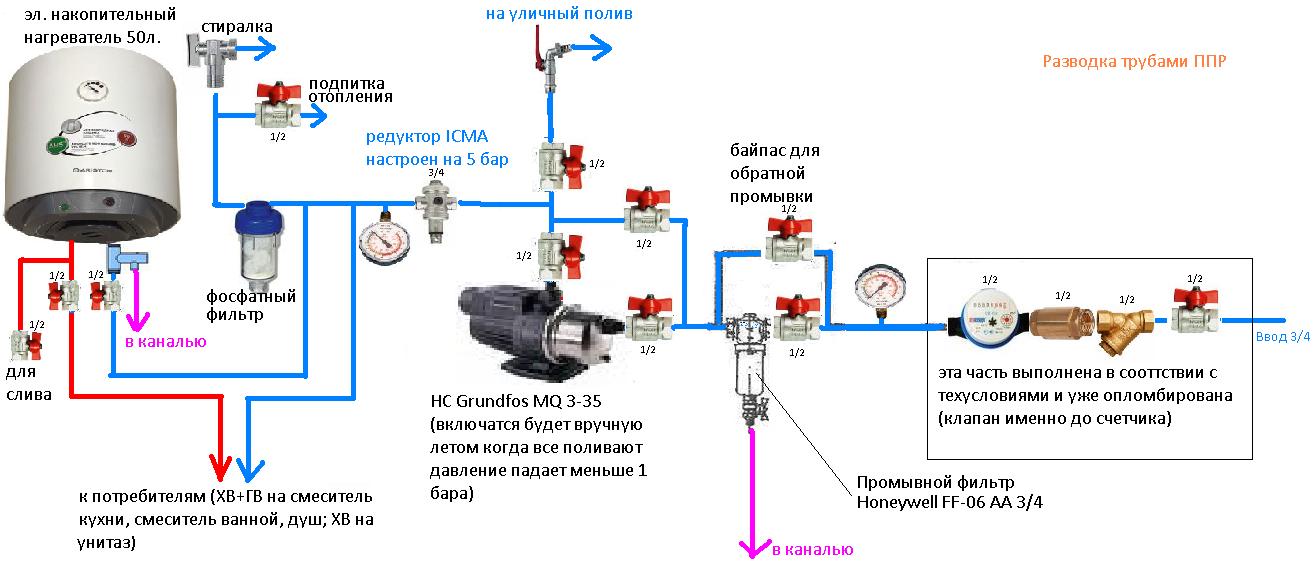

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

гидроаккумулятор;
электродвигатель;
реле давления;
блок автоматической защиты;
насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач. Действующая насосная станция Grundfos в системе водоснабжения

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях. Насос Comfort X15GR-15 с воздушным типом охлаждения

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Принцип работы насоса для прокачки воды

Принцип работы любого подкачивающего насоса для водопровода заключается в том, что система оборудования увеличивает напор в водопроводной сети в зависимости от давления, имеющегося в водяном контуре.

Преимущество индивидуальной системы отопления в частном доме или квартире заключается в малом расстоянии прохождения теплоносителя от источника нагрева до батареи. Принудительная циркуляция предполагает наличие насоса, прокачивающего воду по нагревательным элементам: батареям, регистрам, трубам.

Установка насоса производится на трубе обратной подачи воды, слив предварительно теплоноситель или перекрыть имеющиеся в наличии краны на трубопроводе. Правильную установку насоса укажет стрелка, направление которой совпадает с направлением движения теплоносителя. После установки фильтра грубой очистки и самого насоса, систему заполняют водой, удаляя воздух открытием центрального винта. Агрегат подключается к сети обычной электрической вилкой.

Обращают внимание на установку коробки клемм насоса, не допуская в нее попадание воды или конденсата. Категорически запрещена работа агрегата при отсутствии теплоносителя в системе

Насос, оборудован термостатом, устанавливается подальше от водонагревателей, способных влиять на работу термостата.

При больших размерах помещений значительно увеличивается потребление воды. Установка одного насоса может не полностью обеспечить нужный напор. В таких случаях устанавливаются несколько единиц оборудования.

Срок службы и обслуживание

Изготовитель определяет срок службы устройства 5 лет. Для прибора стоимостью свыше 10 тысяч рублей, это немного. Возможно, срок сильно занижен по причине отсутствия обширной практики эксплуатации.

Устройство имеет простую конструкцию, не испытывает значительных нагрузок. Поэтому, указанные 5 лет, нужно рассматривать как минимальный срок службы.

Обслуживание заключается в ежегодном осмотре СДВ, для выявления внешних повреждений. В случае их обнаружения, устройство следует демонтировать и направить для ремонта в сервисный центр. Информацию о них можно получить на сайте производителя.

Причины слабого напора

Если сразу после сдачи объекта в эксплуатацию или по мере пользования водой отмечается снижение напора, следует искать вероятный фактор, это:

Причины слабого напора воды.

невысокая пропускная способность труб, что может быть обусловлено установкой неподходящих по диаметру коммуникаций или естественными причинами — увеличением толщины нароста внутри труб, за счет чего уменьшается их просвет, в результате понижается давление;
загрязнение фильтра, расположенного на вводе в объект, что создает препятствие для тока жидкости по водопроводу;
поломка запорной арматуры или же установка бракованных деталей при монтаже трубопровода;
появление протечек: вследствие длительной/неправильной эксплуатации или по причине допущения ошибок при монтаже;
нарушение норм подачи воды на объект, виной тому халатность компании, обслуживающей водопровод.

Повысительная насосная станция водоснабжения устанавливается только после того, как были исключены все перечисленные факторы, а проблема осталась.

В многоэтажках

Наиболее распространенной причиной снижения давления в данном случае является подключение неучтенных при проектировании системы водоснабжения потребителей. Это происходит, когда в многоквартирном доме переоборудуется жилая квартира в нежилое помещение, чтобы открыть парикмахерскую или реализовать другой проект. В результате возрастает нагрузка на оборудование, которое не рассчитано на более высокое давление. Техника может перегреваться, что приведет к более сложным проблемам. Может потребоваться замена подкачивающего насоса.

В многоэтажных домах причиной является не качественная подготовка воды к потребителю.

Еще одной распространенной причиной снижения давления является недостаточно качественная подготовка воды для подачи к потребителю. В данном случае более активно происходит отложение химических соединений на стенках коммуникаций, что приводит к уменьшению внутреннего просвета. Если другие негативные факторы не были выявлены, предполагается периодическое отключение насосов поставщиком. Это делается с целью снижения расхода воды.

В частном доме

Проблемы в работе системы водоснабжения чаще наблюдаются, если на участке обустроены скважина, колодец. В этом случае причин снижения давления намного больше:

засорение фильтра на входе оборудования;
произошло заиливание гидротехнического сооружения;
насос не соответствует параметрам скважины/колодца;
не установлен гидроаккумулятор (данный узел способствует нормализации давления);
образовалась течь на одном из участков трубопровода.

Кроме того, снижение давления может происходить вследствие образования воздушной пробки, например, если водяная помпа своевременно не отключилась и продолжала закачивать воздух. При этом вода может перестать подаваться к сантехническим приборам. Ошибки при монтаже трубопровода — еще один негативный фактор. В этом случае трубы укладываются с нарушением уклона.

Что надо знать перед покупкой

Насос для повышения давления в водопроводе может быть различных видов. Он разнится по мощности и производителю.

Его цена в основном и зависит от этих показателей. Перед выбором стоит знать некоторые детали, они повлияют не только на цену, но на срой службы.

Итак:

Сегодня продукцию данного типа можно приобрести во множестве мест. Однако стоит понимать, что если производитель себя уважает и имеет хорошую репутацию на рынке, то он организовывает официальные дилерские точки. На таких торговых точках вы имеете возможность, как приобрести оборудование, так и получить исчерпывающее количество информации по работе с ним от специалистов.
Множество магазинов реализующих насосы повышающие давление воды (см. Повысительный насос: оборудование для стабилизации напора воды) могут поставляться с гарантией. Также возможно заключение договора на обслуживание после истечения гарантийного срока. Такая дополнительная услуга стоит некоторого количества денег, но она очень облегчит вашу работу, особенно если Вы купили достаточно дорогой насос.
Официальные торговые точки компаний производящих насосы повышения давления воды, как правило, располагаются в больших городах. Однако оборудование можно купить и в городах поменьше, например, в магазинах сантехники или хозяйственных товаров. В последнем случае нужно будет рассматривать множество различных моделей от разных производителей.

Итак:

Сразу можно провести сравнения характеристик и цен насосов от различных дилеров, и после этого оформить заявку на заказ. Делая такой онлайн заказ, как правило, у вас есть возможность организовать доставку продукции. Способ доставки будет зависеть от массы насоса, так если вес небольшой, то придется дожидаться насоса для воды по почте, а если он имеет значительную массу, то доставкой займется курьер магазина или компании. Таким образом, вам необходимо быть готовым к оплате услуг за доставку.
Неплохим вариантом покупки насоса для повышения давления воды является строительный рынок. Благодаря большой распространенности насосов, они встречаются во множестве торговых точек. Покупка насоса для повышения давления воды на рынке может оказаться самым выгодным ценовым решением, однако, Вы совершенно не застрахованы от преждевременных поломок оборудования и отсутствия гарантийного обслуживания. Ненадежность торговой точки на рынке в-первую очередь связана с возможным завершением деятельности частного предпринимателя. Таким образом, может получиться ситуация, в которой вам не с кого будет спросить.

Чем руководствоваться при выборе насоса

Итак:

Первоначально следует убедиться, что диаметр водопроводных труб находится на нужном уровне. Так, через некоторое время на стенках труб собирается большое количество осадочных пород. В таком случае насос повышающий давление не решит проблему с напором.
Если с трубами полный порядок, и проблема только в напоре воды, то нужно определиться с местом установки насоса, чтобы грамотно подобрать габариты оборудования. Также нужно точно знать какое количество воды надо, и на какой высоте. Очень часто магазины могут предоставить услуги по расчету характеристик насосов. Зачастую такие услуги могут предоставляться совершенно бесплатно.

В магазинах продается много брендовых насосов повышения давления воды. Однако встречаются и малоизвестные модели. Неизвестность совершенно не означает, что продукция некачественная.

Порой довольно качественное оборудование будет реализовываться малоизвестным брендом. В начале разузнайте побольше о производителе, выясните характеристики насоса и т.д.

Как правило, самым важным вопросом является цена насоса. Стоит отметить, что бросаться и покупать дешевое оборудование не целесообразно, так как на рынке насосов, как и везде, присутствует принцип цена – качество.

Необходимо заметить, что обратившись в официальную дилерскую контору, вы получите грамотное и качественное обслуживание включающее установку и обслуживание, а также массу полезных советов по использованию насоса.

Производительность

При покупке установки нужно учитывать количество воды, необходимое домочадцам. Для многоэтажного здания потребуется мощная модель насоса.

При выборе агрегата необходимо обратить внимание на следующие параметры:

Максимальная подача – объём жидкости, которую перекачивает устройство за единицу времени. Максимальное значение рабочего давления агрегата. При какой температуре рабочей среды может работать насос

В процессе монтажа важно учитывать размер гаек, фитингов и их соответствие диаметру труб. Уровень шума, который зависит от типа установки

Агрегаты можно разделить по способу охлаждения на 2 типа:

Модели с сухим ротором. Охлаждение агрегатов происходит за счёт движения лопастей. Устройства имеет большие габариты. Их главное достоинство – высокая производительность. Шумное оборудование лучше разместить в отдельном помещении.
Агрегаты с мокрым ротором охлаждаются за счёт перекачиваемой жидкости. Насос отличается компактными размерами. Однако такой тип оборудования считается менее эффективным.

Особое внимание нужно обратить на бытовую технику, которая находится в доме. Чтобы принять душ, манометр должен показывать не меньше 2 бар

Такое же давление потребуется для работы стиральной машины

Чтобы принять душ, манометр должен показывать не меньше 2 бар. Такое же давление потребуется для работы стиральной машины.

В этом случае нужно к системе подключать накопительную ёмкость. При заборе колодезной воды можно установить погружной агрегат низкого давления. В баке вода будет автоматически аккумулироваться. При открытии крана вода нагнетается насосом.

При выборе накопительного бака обращают внимание на следующие моменты:

оптимальной будет такая ёмкость, в которую поместится объём воды, требующийся как минимум для потребления на сутки;
установка в систему обводного участка трубы, врезанный параллельно с главной магистралью (байпас), позволяет временно отключать оборудование во время его ремонта или обслуживания, но при этом подача воды перекрываться не будет.

Чтобы бак работал с высокой производительностью, а вода была высшего качества, накопительный бак понадобится регулярно чистить. Очистка избавит от накопления микроорганизмов и минеральных отложений.

Справиться с проблемой можно за счёт установки насосной станции. Причём большую часть площади занимает гидроаккумулятор. Владельцу дома нужно продумать размещение электродвигателя, датчиков и трубопроводов.

Эффективность работы установки зависит от регулировки. Неправильная настройка насосной станции приводит к печальным результатам. В результате оборудование не в состоянии обеспечить водой домочадцев.

В системе водоснабжения желательно разместить сразу два-три манометра. Таким способом можно будет отслеживать давление жидкости на разных этажах здания.

Благодаря манометрам можно быстро установить участок, на котором произошла протечка жидкости.

Неправильно работающий агрегат часто связывают с неисправностью реле. В процессе эксплуатации мембрана теряет свои свойства. На её поверхности начинают откладываться соли кальция. Неверные показатели приводят к сбоям в работе системы.

При осмотре установки необходимо обратить внимание на контакты реле, которые могут окислиться. Для включения насоса с ручной системой управления требуется присутствие человека

Автоматический режим используется в более дорогих моделях. Конструкция включает в себя датчики, которые определяют параметры системы

Для включения насоса с ручной системой управления требуется присутствие человека. Автоматический режим используется в более дорогих моделях. Конструкция включает в себя датчики, которые определяют параметры системы.

При выборе насоса нужно учитывать разницу между входным и выходным давлением. Перед покупкой потребуется рассчитать объём воды, необходимый для комфортного проживания людей.

Ёмкость аккумулятора может иметь объём от 10 до 200 л. Для комплексного решения проблемы используют напорный бак

Особое внимание нужно уделить многоэтажным зданиям. При необходимости может потребоваться установка более производительной насосной станции

3 Выбор устройства

При выборе аппарата повышающего давление учитывают характеристики оборудования, расчеты, требуемые задачи, фирму производителя, а также сумму на его приобретение.

Если жидкость в трубопроводе есть, но напор ее слабый, можно выбрать циркуляционную модель.

Если же воды в кране нет совсем, но ниже уровнем имеется, то следует выбрать повысительную станцию с самовсасывающим насосом.

Устройства с многоступенчатой регулировкой и корпусом из нержавеющей стали более предпочтительны, но и стоят дороже.

3.1 На какие параметры обращают внимание при выборе?

Выбирая помпу, отвечающую за повышение давления в водопроводе, учитывают также ее параметры.

Мощность. Должна соответствовать потребностям системы. Учитывается количество кранов, характеристики бытовой техники. Слишком большая мощность может принести вред.
Высота подъема. Самовсасывающий аппарат, рассчитанный на меньшие нагрузки, не поднимет воду на достаточную высоту.
Размер сечения труб. Если у прибора и трубы разное сечение, то помпа будет работать с перегрузками и давление будет меньше ожидаемого.
Уровень шума.
Размер аппарата.

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

Какой насос установить

В зависимости от типа объекта (частный дом, многоквартирная постройка) делается выбор оборудования:

Выбор насоса.

Техника, встраиваемая в трубу. Такой вариант подойдет для квартиры или коттеджа, когда нужно увеличить напор, если глубинный не справляется со своей задачей, при этом встраиваемый агрегат отличается компактными габаритами, малым весом и влияет на систему водоснабжения не интенсивно.
Насосная станция, оснащенная гидроаккумулятором, обратным клапаном, фильтром. Такая разновидность оборудования может применяться для коттеджа, дачи, загородного жилья, устанавливается агрегат неподалеку от гидротехнического сооружения на участке.

При выборе такой техники учитывают ряд параметров:

способ установки;
уровень шума, что важно для квартиры и частного жилья, например, проточные компактные устройства (для врезки в трубу) работают тихо, тогда как насосные станции функционируют громко;
производительность: это наиболее важный параметр, т. к

от него зависит, будет ли оборудование обеспечивать нужды потребителя, например, если приобрести насос, который характеризуется небольшой производительностью, то на верхних этажах частного жилья воды не будет, а в многоквартирных постройках эффект, обеспечиваемый подобными устройствами, тоже останется незамеченным.

Причины низкого давления в водопроводе

Обстоятельства, приводящие к падению давления в водопроводной сети, могут быть как объективными, возникшими в результате естественных процессов, так и субъективными, связанными с ошибками в проектировании, расчетах, подбором оборудования. Их можно сформулировать следующим образом:

Повышенный уровень разбора воды, связанный с высоким сезонным потреблением. Это случается летом, когда потребители частного сектора расходуют большое количество воды для полива огородов.
Неисправный или недостаточной мощности насос на станции распределения.
Засоренные трубы. В случае использования металлических водопроводов это может быть ржавчина в смеси с известковыми нерастворимыми осадками, получающимися естественным образом.
Утечки воды на порывах или протечках водопровода. Они образуются, в основном, на стыках труб или разъедают их стенки насквозь. Единственным способом избежать таких дефектов – производить периодические осмотры и текущий ремонт строго по разработанному графику.
Недостаточная мощность электрических сетей, питающих подстанцию.

Для частного сектора, использующего индивидуальный водозабор в виде колодцев или скважин, это становится возможным по причине постепенного снижения их дебита в результате заиливания источников, засорения фильтров.

Самое неприятное состоит в том, что снижающие давление в водопроводе факторы не возникает в один момент, их влияние значительно растянуто во времени и незаметны. Очевидно, что нужен постоянный контроль над пропускной способностью трубопровода.

Как правильно определить параметры насоса

Что нужно знать перед тем, как подобрать насос поверхностного исполнения, и без ошибок рассчитать его основные параметры:

Максимальный расход воды (измеряется в м³/ч);
Высота водяного столба: определяется как разница между высотой входного патрубка насоса и уровнем воды в скважине;
Высота нагнетания: это разница между самой высокой точкой водопровода и входным патрубком;
Начальное и конечное давление в трубопроводе;

Из-за шероховатости внутренних поверхностей труб или шлангов, а также из-за разной величины расхода воды в доме давление в трубопроводе может колебаться, поэтому для поверхностных моделей насосов водяной столб должен быть не выше, чем 10,33 м – это значение давления, равного атмосферному. Особая точность для схемы водоснабжения частного дома не требуется, поэтому 10,33 округляют до 10, а давление в трубопроводе берут равным атмосферному – 1 атмосфера = 1 кГс/см², или 1 бар, который равен 0,98 атмосферы.

Особенности насосных станций

Так называется комплекс оборудования, куда входит несколько основных узлов: непосредственно насос, система водоочистки, накопительный бак. Последний отличается надежной конструкцией: корпус из нержавейки, внутри пластичная мембрана. Конструкция совершенствуется благодаря датчику давления.

Производительность насосной станции определяется характеристиками гидроаккумулятора, внутри которого в одной из частей содержится газообразная среда. Когда в другую часть поступает вода, мембрана изгибается. Регулировка давления происходит благодаря балансировке разных по структуре сред. Предотвращает возвратное движение жидкости из системы обратный клапан. Управление станцией осуществляется при участии реле давления.
