Монолитный ленточный фундамент для дома

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия

, необходимо тщательноподготовить опорные площадки

• Должна быть обеспечена надлежащая глубина опирания . Для большинства типов многопустотных ПК в жилых зданиях опора на железобетонные конструкции должна быть не менее: — для ПК длиной до 4,2 м — 70 мм; — от 4,2 м до 6,0 м — 90 мм; — от 6,0 м до 7,2 м — 100 мм; — от 7,2 м до 12,0 м — 120 мм;
• Сборное перекрытие не следует опирать на стеновые материалы невысокой плотности . Ячеистый и керамзитобетон, поризованная керамика и даже эффективный кирпич не могут служить непосредственной основой. Самым надёжным решением будет устройство монолитного железобетонного пояса высотой не менее 15 см. Минимальное армирование — прямоугольный каркас из четырёх стержней строительной арматуры AIII диаметром 10 мм. Если пояса расположить не только в месте опирания ПК, но и замкнуть контур по всему периметру здания, это увеличит прочность сооружения. Менее затратный способ — соорудить опорную площадку из полнотелого кирпича не менее двух рядов высотой.
• Место опирания должно быть ровным, разница по отметкам минимальной . При необходимости можно сделать предварительную стяжку из цементно-песчаного раствора высокой марки.

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Устройство мелко заглубленного ленточного фундамента для дома без подвала

В малоэтажном строительстве чаще всего применяют следующие конструкции мелкозаглубленного ленточного фундамента (МЗЛФ):

1. Монолитная лента из армированного бетона. Можно использовать на грунтах

2. Сборная лента из специальных крупноформатных фундаментных блоков марки ФБС. Чемпион по скорости монтажа.

3. Ленточный фундамент из кладочных материалов — кладка измелко штучных бетонных блоков или кирпича. Самый дешевый ленточный фундамент.

В ленты фундамента из блоков ФБС и из кладочных материалов можно закладывать продольную арматуру в швы кладки или устраивать монолитные армированные пояса снизу и поверх кладки, рис.3:

Рис.3. Лента из 2-х ж/б поясови кладки. 1- подушка; 8 — кладка;11 и 13 — верхний и нижний ж/бпояс

Сборные ленты и ленты из кладочных материалов применяют для устройства фундаментов на не пучинистых. слабо пучинистых и средне пучинистых грунтах с уровнем грунтовых вод ниже подошвы фундамента.

 и черезмерно пучинистых грунтах использовать не монолитные фундаменты можно, но при условии защиты грунта под подошвой фундамента от промерзания.

Мелко заглубленные фундаменты не следует применять для домов, расположенных на склонах. Отсутствие защемления ленты фундамента в грунте может привести к сползанию дома по склону.

Фундамент из монолитного бетона самый прочный и долговечный, но и самый трудоемкий и дорогой ленточный фундамент. Сооружение монолитного фундамента требует времени на устройство опалубки и на ожидание твердения и набора прочности бетона.

Монолитный фундамент целесообразно применять для тяжелых многоэтажных каменных домов, на участках с высоким уровнем грунтовых вод и с сильно пучинистыми грунтами, а также на грунтах просадочных или не однородной структуры.

Сборный фундамент из крупноформатных блоков ФБС, для сравнительно маленьких размеров фундамента частного дома, получается излишне материалоемким и дорогим. Его преимущество — в скорости монтажа.

Самый дешевый ленточный мелко заглубленный фундамент для частного дома можно сделать из кладочных материалов.

Следует еще раз повторить, что надежность, долговечность фундамента, а значит и дома, определяется не столько материалом, из которого сделана лента, сколько правильным выбором конструкции и качеством строительных работ. И на монолитном фундаменте дом трещит после первой же зимы, если конструкция не соответствует грунтовым условиям на участке, а строители сэкономили цемент.

Читайте: «Как сделать дешевый ленточный фундамент из мелкоформатных бетонных блоков для дома»

Устройство монолитного ленточного мелко заглубленного фундамента для дома

Общий вид конструкции монолитного ленточного фундамента частного дома представлен на рисунке.

Ленточный фундамент для частного дома без подвала выгодно делать мелко заглубленным

В частном домостроении применяют несколько вариантов конструкции монолитной стены (ленты) фундамента.

Достоинства и недостатки

К достоинствам монолитной ленты принято относить:

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки:

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Как уменьшить глубину заложения ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Заливка монолитной ленты фундамента

Для заливки ленточного фундамента заказывается или замешивается бетон марки В17,5 или В20. Некоторые источники советуют применять бетон В25. В частном строительстве делать это нецелесообразно, разница в стоимости будет достаточно существенная, а несущая способность основания нисколько не снизится при использовании В20. По показателю морозостойкости применяется бетон F100-150, по влагостойкости — W6-8.

При заливке бетонного раствора необходимо соблюдать следующие правила:

1. Бетон должен заливаться слоями толщиной 10-20 см.
2. Каждый слой уплотняется виброинструментом так, чтобы не касаться армокаркаса.
3. Заливка следующего слоя должна производиться до схватывания предыдущего.
4. После заливки бетон накрывается полиэтиленом.

Железобетонный ленточный фундамент затвердевает в течение 25-28 дней. После того как бетон набрал необходимую прочность можно приступать к утеплению и гидроизоляции фундамента.

Монолитный фундамент с армирующим поясом нельзя оставлять в зимний период без нагрузки. Поэтому если вы планируете продолжить стройку весной, необходимо позаботиться о нагрузке, которая должна составлять не менее 30% от суммарной массы дома.

5 этап – устройство дна траншеи

Сформированная траншея является исходной точкой для начала строительства. На её дно будет опираться подошва фундамента. Это обуславливает повышенные требования к её основанию. В частности, на этом этапе следует:

• проверить дно траншеи на отсутствие уклона. В случае необходимости выровнять путем удаления части грунта. Незначительный уклон можно нивелировать песчано-щебневой подушкой;
• засыпать дно траншеи слоем песка. Толщина слоя зависит от несущей способности грунта. Чем он подвижней (нестабильный или пучинистый), тем выше должен быть слой. Обычно песчаный слой составляет 100-150 мм. Песок рекомендуется засыпать слоями и тщательно утрамбовывать каждый. Для усиления эффекта песок поливают водой. Для уплотнения используют ручную трамбовку или трамбовочную машину.

Примечание. Некоторые мастера советуют накрыть слой песка рубероидом, чтобы исключить впитывание цементного молока в песок при заливке.

Монолитный ленточный фундамент: основные этапы проектирования

Перед началом строительства фундамента необходимо определиться с глубиной его залегания. Эта величина определяется для каждого конкретного участка. Бурение шурфа на глубину 2,5 метра дает возможность узнать состав грунта, его качество, уровень расположения грунтовых вод, глубину промерзания.

Основным фактором является пучинистость грунта. На непучинистых грунтах устройство ленточного монолитного фундамента может производиться на любой глубине, превышающей 500 мм.

На пучинистых грунтах определить требуемую глубину заложения фундамента сложнее, поскольку следует учитывать ряд дополнительных факторов:

• При залегании грунтовых вод более 2 м норма расположения фундамента приравнивается к норме для непучинистых грунтов.
• Если воды залегают выше двух метров, то толщина фундамента должна быть равна величине равной трем четвертям глубины промерзания, но не менее чем на 700 мм.
• Если подземные воды расположены выше этой отметки (3/4 глубины промерзания), то глубина закладки фундамента должна быть равна расчетной высоте замерзания.

После определения глубины заложения ленты расчет монолитного ленточного фундамента продолжают выбором материалов, которыми могут быть железобетон, бут или бетон в сочетании с бутом.

Фундаменты такого типа могут выполняться не только монолитными.В некоторых случаях устраивают ленточный сборно-монолитный фундамент, состоящий из железобетонных плит.

Для определения ширины ленты необходимо знать величину нагрузки всего сооружения на основание. Для этого подсчитывается вес всех элементов: крыши, стен, окон, дверей. При строительстве гаража необходимо учитывать также вес автомобилей, которые будут находиться в помещении.

Совокупная площадь поверхности фундамента рассчитывается по формуле:

В данной формуле P – суммарная нагрузка, которая определяется по стандартным таблицам для всех частей конструкции. R – сопротивление грунта, которое также определяется по таблицам.

Исходя из общей площади и суммы длин фундамента, легко можно рассчитать ширину ленты.

При строительстве ленточного фундамента на склоне рельеф местности компенсируется ступенчатым сооружением основания от  низины к возвышенности.

Как сделать ленточный монолитный фундамент

Перед закладкой фундамента, согласно составленному плану, роют траншею, уделяя внимание прочности ее стенок. Несыпучие грунты дают возможность использовать стенки траншеи в качестве естественной опалубки

Траншеи, устраиваемые для закладки мелкозаглубленного фундамента, обязательно предохраняют от попадания воды, для чего выброс грунта осуществляют на нагорную сторону. Выбор грунта начинают с пониженных зон участка. При необходимости устраивают систему водоотвода.

В траншеи, которые копают для заглубленного фундамента, должны сразу устанавливаться укрепляющие элементы – щиты с распорками, стойки. На глинистых грунтах в траншеи как можно скорее нужно устанавливать опалубку. Фундаментные работы на значительной глубине могут вестись с перестановкой щитов опалубки.

Если для фундамента будет использоваться бут, то камни подбираются по размерам и укладываются на раствор. Если фундамент бутобетонный, то камни послойно погружаются в бетонную смесь без сортировки.

Работы возобновляют смесью, имеющей консистенцию, достаточную для утапливания камней без трамбовки.

Армирование монолитного фундамента, как правило, осуществляют с помощью прутов 10-12 мм. Но для каждого сооружения диаметр арматуры рассчитывается индивидуально. Вертикальная и горизонтальная арматура защищает основание дома от изгиба, продавливания и случайных нагрузок, которые могут возникнуть из-за сезонного колебания грунта.

Узел монолитного фундамента – стык двух лент– нуждается в дополнительном усилении. Арматурные прутья следует укладывать на расстоянии 50-70 мм от поверхности фундамента.

Область применения

Сборный фундамент можно применять для следующих видов строительства:

• Для возведения зданий из кирпича, шлакоблока, пенобетона, монолитного бетона и других аналогичных строительных материалов. Главное при выборе стенового материала — это их плотность, не превышающая 1300 кг/м3.
• При наличии на участке под застройку неоднородных грунтов. В этом случае могут возникнуть риски неравномерного распределения нагрузочных усилий на фундамент, вследствие чего здание может дать усадку и может деформироваться. Ленточный фундамент исключает возникновение таких разрушительных деформаций.
• При планировании возведения цокольного этажа или подвальных помещений. Если на этапе строительства предусмотреть устройство дверных проемов, то стены ленточного фундамента будут, служит стенами подвала.

Следует отметить, что залогом прочного фундамента будет не только последовательное выполнение всех технологических процессов, но и применение качественных строительных материалов соответствующих марок. Например, при изготовлении цементно-песчаных растворов для укладки сборных фундаментных элементов недопустимо применение некачественного цемента низкой марки.

Дешевый и испорченный строительный материал неприменим для возведения фундаментов.

Устройство сборного ленточного основания

Такой фундамент обустраивается в 2 этапа: подготовка и установка блоков.

Подготовка

Течение правильного строительного процесса невозможно, если предварительно не составлен чертеж, схемы, в которых будет указано все детали проводимой работы

Нужно обратить внимание, чтобы чертеж был составлен правильно, и вся информация была понятной – необходимо для точного соблюдения важных моментов. Также нужно точно определить параметры траншеи под фундамент: ширина, длина, глубина. После того как изучен чертеж и необходимые параметры траншеи, проводятся разметочные работы, а после – выемка грунта

Нужно постараться, чтобы после окончания этого процесса дно ямы обладало максимальной прочностью. Когда траншея готова, ставят колышки из дерева, способствующие определению глубины основания

После того как изучен чертеж и необходимые параметры траншеи, проводятся разметочные работы, а после – выемка грунта. Нужно постараться, чтобы после окончания этого процесса дно ямы обладало максимальной прочностью. Когда траншея готова, ставят колышки из дерева, способствующие определению глубины основания.

Проводится монтаж опорной подушки. Она должна представлять из себя двадцати сантиметровый слой утрамбованного песка, на который будет сверху ложиться железобетонный блок.

Монтаж блоков

Схема расположения элементов сборного основания Блоки при сооружении ленточного основания устанавливаются перпендикулярно к разбивочным осям по двум направлениям. Чтобы все выполнить правильно, нужно иметь чертеж и выполнять все процессы, создавая результат работы, максимально приближенный к указанным в нем требованиям.

Осевые риски оснований необходимо совместить с закрепленными ориентирами. Для этого до начала монтажа опорных элементов, по углам возводимого сооружения и в местах пересечения осей проводят монтаж блоков-маячков. Чтобы их установить ровно необходимо использовать специальную технику для геодезических исчислений. Только после этого можно проводить устройство основания, укладывая блоки.

При монтаже блока ориентируются на обрез предыдущего ряда (низ) и на разбивочную ось (верх). Свободное вертикальное пространство между элементами заполняется раствором, уплотненным армирующими стержнями диаметром около 0.2 см. Нужно проследить, чтобы лишний цемент убирался до затвердевания – упростит укладку гидроизолирующего материала.

Схема гидроизоляции ленточного основания

Блоки с наружной стороны защищаются с помощью гидроизоляции. Если этого не сделать – грунтовые воды их разрушат и в жилье будет проникать влага.

При прокладывании коммуникационных узлов сооружения, проходящих через элементы фундамента, пустующее отверстие между ними и стеной должно быть герметизировано. Для этого можно использовать просмоленную паклю.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Укрепление существующего ленточного фундамента

Локальные пучинистые явления могут вызвать наклон уже эксплуатируемого сооружения в одну сторону, что приводит к появлению трещин в ленточном фундаменте. Для уравновешивания действия подъемных сил необходимо произвести усиление монолитных фундаментов, требующее грамотного подхода.

Работы проводят с накренившейся стороны, которую разбивают на участки до 2 метров.

Последовательность работ по усилению:

• Роется траншея для первого элемента усиления глубиной, превышающей на толщину песчаной подушки глубину существующего фундамента. Ширина траншеи равна или несколько больше действующего основания.
• В фундаменте пробуривают шпуры для арматурных стержней, которые соединят старое основание с новым, и делают штробы.

• Укрепляющий элемент армируют, прутья, входящие в старое основание, цементируют.
• Устанавливают опалубку и заливают бетонной смесью первый усиливающий элемент.
• К изготовлению других укрепляющих элементов приступают после набора бетоном 70% проектной прочности. В единую систему они, впоследствии, объединяются благодаря выпускам арматурных стержней, оставляемых в каждом элементе.

Проблемы с фундаментом, вызванные наличием высоких грунтовых вод, вымывающих грунт из-под фундамента, решают с помощью устройства дренажной системы. Если фундамент пострадал и наблюдается его крошение, то верхние слои убирают, замазывают цементным молочком, затем тщательно гидроизолируют.

https://youtube.com/watch?v=4zYIOTom-bI

Облегчить задачу самостоятельного возведения ленточного фундамента помогут специальные программы, которые определят параметры основы здания, исходя из характеристики грунта участка и самого сооружения.

Как рассчитать глубину и ширину

Параметры ленты определяются несколькими факторами:

• Вес дома.
• Состав и несущие способности грунта.
• Уровень залегания грунтовых вод.

Расчет ширины и глубиныДля создания проекта необходимо участие профессионалов, имеющих соответствующее образование и опыт.

При этом, следует учитывать некоторые общие правила. Например, толщина ленты на 10 см должна превышать толщину стен. Несущая способность бетона очень высока, и иногда идут на компромисс — увеличивают толщину ленты непосредственно под самой стеной, образуя подобие козырька.

Глубина заложения

Мелкозаглубленные ленты обычно погружают на глубину от 70 до 50 см, в зависимости от величины морозного пучения грунта.

В любом случае, определять параметры ленты должен проект, составленный и рассчитанный грамотными специалистами.

Типы ленточных конструкций

Какой тип ленточной конструкции выбирать, зависит от материала, используемого при монтаже стен, плит перекрытий, особенностей грунта. Различаются фундаменты по заглубленности:

• мелкозаглубленный, применяется для легких конструкций на плотных почвах, глубина 40-70 см;
• заглубленный, применяется при тяжелых конструкциях, в домах с цокольным, подвальным этажом, на пучинистом грунте. Глубина зависит от уровня промерзания, в среднем до 30 см ниже этого показателя.

По конструкции ленточный фундамент различается:

• монолитный, заливка сплошной полосой производится по месту;
• сборный, собирается из бетонных блоков, железобетонных плит.

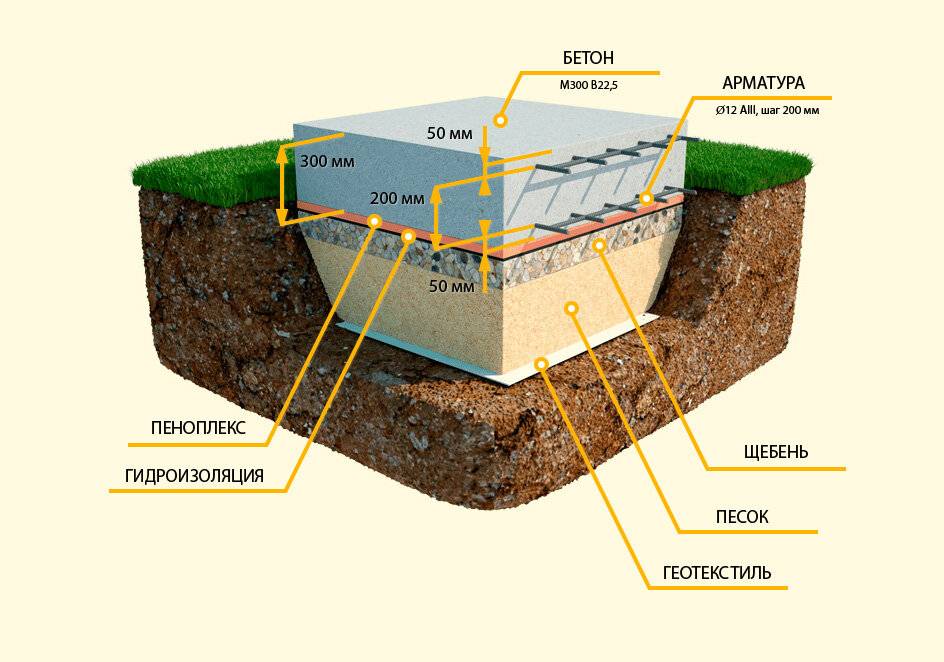

схема устройства ленточного фундамента
