Сварочные работы без проблем: изготовление магнитного уголка

Преимущества в работе

Специалисты отмечают, что магнитный уголок для сварки упрощает работу, повышает производительность. Он сокращает такие операции, как установку деталей по угольнику, фиксация в нужном положении и прихватка.

Без магнитных фиксаторов сварщик тщательно выставляет угол детали, проверяет его точность различными инструментами. После этого фиксирует с помощью громоздких струбцин и делает прихватки, чтобы свариваемые детали оставались в нужном положении.

Все эти операции делаются за одну минуту с помощью сварочного магнитного угольника. Он притянет прокат к 2 сторонам, расположив под заданным углом. Установка нескольких приспособлений полностью зафиксирует всю конструкцию в плоскости и пространстве. После этого можно начинать варить.

Отсутствие прихваток позволяет сделать шов ровнее, без переходов в местах точечного сваривания.

Наличие нескольких сварочных угольников разрешает собрать сложные пространственные конструкции, установив сразу все детали. Сварщику не надо отвлекаться на сборку и прихватки. Специалист работает во всех пространственных положениях, практически не отрываясь. Необходимо только регулировать параметры сварки, при переходе на другой режим.

По механизму работы магнитов сварщика, их можно разделить:

• неотключаемые;
• отключаемые.

Первые имеют простое устройство с постоянной притягивающей силой. В отключаемых приспособлениях сложная электрическая схема для возбуждения магнитного поля обмотками. Они в свою очередь смогут иметь регулируемую мощность.

По конструкции сварочные уголки магнитные делятся условно:

• магнитные угольники;
• струбцины;
• фиксатор.

Магнитный угольник имеет самую простую конструкцию. Он симметричный, по форме равносторонний треугольник. С его помощью выставляется один угол, чаще всего 90⁰ и можно зафиксировать прокат под 45⁰. В магазине часто продаются наборы из 4 небольших уголков. Они подходят для создания дверей, ворот, других прямоугольных изделий.

Струбциной называют магнитное приспособление, позволяющее менять угол на любой, включая нестандартный. Конструкция не имеет выключателей. Точность настройки зависит от используемого инструмента.

Фиксатором, или магнитным держателем для сварки можно соединять пространственные конструкции из нескольких деталей под разными углами. Держатель обычно имеет стандартные 90⁰, 45⁰ и несколько углов с разным значением. Все они написаны краской на лицевой стороне инструмента. Каждое значение стоит напротив плоскости, образующей данный угол.

Приспособления прочно фиксируют детали усилием до 34 кг. В основном это профессиональный инструмент, которым пользуется специалист. Количество углов на приспособлении может достигать 5. Кроме стандартных имеются такие, как 30⁰, 15⁰, 35⁰, 60⁰ или 20⁰. Учитывая большое усилие притяжения, магнитные держатели выпускаются с выключателями.

На предприятиях с массовым производством изделий могут использовать вместо держателя уголки с нестандартными, постоянно используемыми углами.

Угловые постоянного действия

Простая конструкция с механическим магнитом постоянного действия. Он располагается между 2 металлическими стенками, и прикреплен к ним

В приспособлениях магнитных для сварки металлоконструкций используются неодимовые магниты. Они отличаются мощностью, хорошо удерживают деталь.

К недостаткам относят все ту же мощность. Магнит притягивает к себе металлический мусор, мелкий крепеж и другие предметы. Рука сварщика должна постоянно снимать с рабочих и боковых поверхностей прилипшие кусочки стали. Работать, не отвлекаясь можно, если очистить рабочее место от всех металлических предметов, застывших брызг и мусора.

Неотключаемые фиксаторы хорошо подойдут любителям мастерить в гараже. Деталей обрабатывается мало. Имеется время спокойно установить магнит и затем оторвать его.

Мощность на неотключаемых угольниках не изменяется.

Снять неотключаемый угольник удобнее, наклонив его в сторону от плоскости магнитов. Усилие притяжения ослабнет, и приспособление можно оторвать.

Отключаемые

Профессионалам, при большом объеме работы, удобно работать с отключаемыми магнитными струбцинами для сварки. Выключатель может располагаться на одной плоскости и обеих. Работать с двухсторонним устройством значительно удобнее. После отключения, усилие отрыва сводится к нулю. Фиксатор легко отделяется от деталей, которые он притягивал к себе.

При переключении происходит выход стержня из намотки, магнитные силы перестают действовать.

Отключаемые фиксаторы стоят намного дороже. Они предназначены для профессионального использования при изготовлении крупных партий конструкций.

Необходимые материалы и инструменты

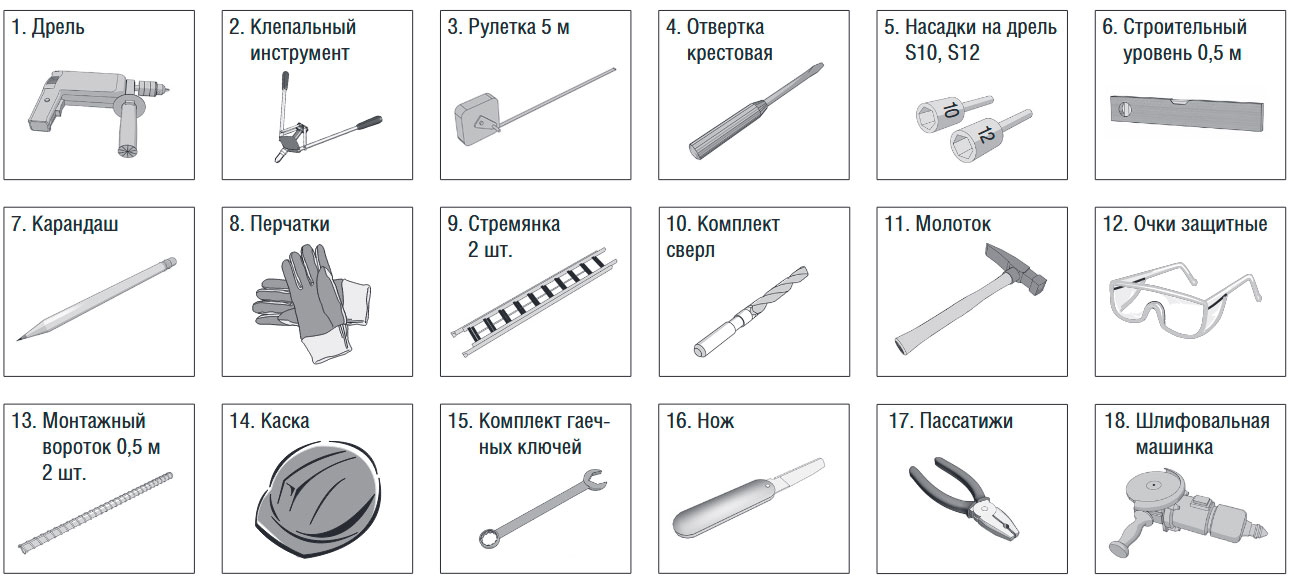

Список инструмента для изготовления магнитного угольника:

• болгарка;
• сверлильный станок;
• дрель;
• струбцины, тиски;
• штангенциркуль;
• линейка, угольник.

Это максимальный список инструментов. При необходимости, можно обойтись намного меньшим набором. При отсутствии болгарки, из двухмиллиметрового листа можно вырубить заготовки зубилом. Все отверстия просверлить дрелью, да и точность штангенциркуля может оказаться избыточной. В общем, каждый мастер сам может подобрать инструмент из числа имеющегося.

Предлагаем набор материалов, необходимых для изготовления магнитного угольника. Нетрудно догадаться, что этот перечень весьма условен, и, в случае отсутствия конкретного материала, его можно заменить подобным.

Материалы:

• магнит кольцевой;
• стальной прут Ф24 мм;
• стальной лист толщиной 2 мм;
• стальная трубка Ф15 мм;
• болты, гайки, шайбы M6.

Кольцевые магниты чаще всего добывают из мощных советских динамиков. Хотя, где взять эти динамики, умалчивают. Это может стать проблемой, особенно если угольник нужен не один, а два – три. В таком случае могут выручить мощные неодимовые магниты, которые можно найти на рынке.

Приступаем к изготовлению магнитного уголка

Для начала необходимо разметить оцинкованный лист. Для этого, при помощи монтажного угольника, на металле размечаем ровный квадрат. Здесь необходима точность, все его углы должны быть идеально прямыми. После разметки квадрат необходимо разделить на две части по диагонали.

ФОТО: YouTube.comПри помощи монтажного угольника на оцинкованный лист наносим разметку

Когда разметка сделана, в работу включаем болгарку. При помощи УШМ нужно аккуратно вырезать квадрат и разделить его по отмеченной линии. В этой работе главное – точность. С трясущимися руками за подобное браться даже не стоит.

ФОТО: YouTube.comЭлементы будущего магнитного уголка вырезаем строго по размеченным линиям

Получившиеся уголки слегка обрабатываем: с них нужно снять фаску, чтобы избежать травм при дальнейшей работе. Также необходимо срезать углы, которые будут мешать впоследствии, если останутся.

ФОТО: YouTube.comЗаготовки сделаны, теперь можно приступить к сборке магнитных уголков

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

• болгарка;
• электродрель;
• сверло по металлу;
• заклёпочник;
• угольник;
• напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Как выбрать подходящую модель

Прежде всего следует решить, как вы будете использовать держатель. Если он необходим для разового использования, то подойдет самый дешевый вариант, который пригодится и в будущем, но не ударит по карману. Тем, кто на постоянной основе работает со сварочным оборудованием подойдут модели с большим количеством предустановленных углов и недорогие универсальные модели, позволяющие самостоятельно устанавливать и фиксировать угол. Для профессионального использования или комплектации небольшой мастерской стоит приобрести комплект магнитов, с высокой степенью удержания. Очень часто в работе одним магнитом не обойтись, поэтому наличие целого, даже минимального, набора значительно облегчит работу сварщика.

Следующий параметр – сила удержания. Чем сильней магнит, тем тяжелее детали можно использовать в работе, тем дольше он будет сохранять удерживающие свойства и лучше фиксировать детали. Покупая магнитные приспособления для сварки с качественным магнитом убедитесь, что можете его снять самостоятельно, а лучше, чтобы он имел возможность «отлипать» самостоятельно, то есть был отключаемый.

Качество магнита – параметр, про который большинство молодых сварщиков забывают

Здесь нам важно, чтобы магнит смог долго сохранять свои свойства и что более важно – не портился при нагревании. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов.

Что такое магнитный угольник и для чего он нужен?

С его помощью можно соединить свариваемые листы металла и удерживать их в таком положении до окончания сварки. Угольник позволяет выставить детали под нужным углом. Если между деталями должен присутствовать зазор определенной ширины, угольник справится и с этой задачей. Данный вспомогательный элемент состоит из двух половинок немагнитного корпуса, между которыми проложен мощный магнит. Как источник магнитного поля может использоваться мощный постоянный магнит или отключаемый электромагнит.

В отличие от струбцин и других приспособлений, в которых фиксация производится с помощью зажимов на резьбе, магнитный угольник удерживает детали в заданном положении при помощи магнитного поля. Такое решение делает угольник более долговечным приспособлением, так как в его конструкции нет подвижных деталей, а также склонных к поломкам резьбовых соединений. Поэтому угольник может прослужить дольше приспособления с резьбовыми зажимами при равных условиях эксплуатации. Кроме того, установка угольников экономит сварщику время, ведь теперь не нужно долго закручивать зажимы.

Магнитный угольник – это, по сути, «третья рука» сварщика. Он позволяет обойтись без помощи напарника, который будет держать соединяемые конструкции.

Виды магнитных уголков

Для полного понимания вопроса необходимо различать две принципиальные разновидности магнитных уголков, применяющихся в сварочных работах: угловые (постоянного действия) и отключаемые.

Наибольшее распространение получили угловые магнитные держатели. Основные их достоинства — это простота в применении и небольшая стоимость. Они выпускаются промышленностью для удержания металлических элементов конструкции различных размеров и под различными углами. Конечно, необходимо понимать, что уголок не может удержать балку весом 1000кг. В основном, речь идет о килограммах и десятках килограммов, чего хватает с избытком. Количество предлагаемых углов – шесть, чего тоже более чем достаточно.

Отключаемые уголки стоят в разы дороже, но и являются наиболее универсальными и удобными в работе. Сущность этого изделия состоит в том, что магнитное поле можно отключать по желанию пользователя. Физически это делается одним движением руки, переводя поворотный рычаг из одного положения в другое. Работа становится более быстрой и комфортной, не нужно прикладывать усилий для того, чтобы снять уголок с конструкции. Цены и полный ассортимент магнитных угольников можно посмотреть в каталоге сайта производителя КЕДР.

Для решения вопроса о том, какому виду отдать предпочтение, следует исходить из следующих соображений:

• насколько часто вы занимаетесь сваркой металлических конструкций;
• насколько критичным для вас является производительность труда;
• готовы ли вы заплатить за комфорт или согласны потерпеть неудобства.

Выбираем правильный угольник: здесь и сейчас

Здесь все просто: для простых домашних сварочных работ вам понадобятся незатейливые по своей конструкции держателей. Сложные процессы подразумевают фиксаторы с технологическими наворотами – от отключаемых магнитов до жаростойких вариантов, от простых уголков до 3D моделей.

Так или иначе, качественный магнитный держатель для сварки обязательно должен быть устойчивым к значительным механическим нагрузкам и иметь достаточную прочность на разрыв. В конце концов, речь идет о фиксации не пушинок, а тяжелых металлических деталей. Наши угольники должны быть способны их фиксировать окончательно и бесповоротно. Только в таких случаях сварочные держатели будут иметь смысл вообще.

Такой режим делает возможной самостоятельную работы со сложными задачами. Уголки такого класса обычно изготовлены из хромированного металла с повышенной прочностью.

Стоимость сварочных держателей нельзя назвать низкой, это недешевые устройства. Цена зависит от количества стандартных углов, мощности притяжения, регулировочных механизмов, торговой марки и т.д. Самые простые экземпляры стоят около четырехсот рублей, стандартный комплект – в пределах тысячи рублей. Ну а профессиональные магнитные приспособления для сварки с технологическими дополнениями повышаются в цене до 3000 – 5000 рублей.

Магнитный угольник сварщика

ОК

Доброго времени всем. Хочу вам рассказать как сделать простой угольник сварщика с углами 45 и 90 градусов.

Для этого нам всего лишь потребуется: небольшой лист старого ненужного металла 2 мм, негожий динамик, точнее магнит от него диаметр 85 мм, ширина 15 мм, 4 болта 6 мм, длина 40 мм, гайки к болтам. Итак начнём, слесарным угольником проверяем, чтобы угол металлического листа был чётко 90 градусов. Если нет заводского угольника, тогда идём другим путём, кладем магнит, так чтобы он пристал к двум краям в заподлицо. К нижнему краю магнита кладем линейку ровно отмечаем, и отрезаем. Дальше зачищаем до белого металла. По готовому треугольнику делаем ещё один. Далее зажимаем в тиски заготовки и напильником обрабатываем до совершенства, обе заготовки должны быть одинакового размера.Когда заготовки готовы кладем между ними магнит и отмечаем места для отверстия сверлим две заготовки вместе.Дальше вставляем болты на один болт идёт три гайки, две в середину и одна сверху для прижима.По центру тоже сверлим отверстиеи скручиваем болтом, поправив магнит заподлицо со всех трёх сторон, чтобы он не смещался, но зажимаем без фанатизма, если пережать магнит может расколоться.Теперь обрезаем лишние болты, что торчат.Вот и всё угольник готов. Проверим его берём квадратный профиль и ставим на него угольник.Берём ещё один профиль и присоединяем к приспособлению и свариваем.Всё отлично, силы магнита на угольнике вполне хватает, чтобы при сварке его не повело, так как он тоже нагревается.Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ОК

Оцени самоделку:

30 Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться): Обычная регистрация

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

usamodelkina.ru

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

• Легкая и быстрая черновая сборка конструкции.
• Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
• Экономия времени на подготовительные операции в несколько раз.
• Крепления малогабаритны и не мешают сварке.
• Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
• Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Какие правила нужно соблюдать при пользовании угольником?

Перед тем, как начать пользоваться угольником, стоит хорошенько запомнить правила безопасной работы с этим инструментом и всегда придерживаться их в работе.

Во-первых, стоит учитывать вес, который способен удержать угольник и не превышать его. Оторвавшаяся в самый неожиданный момент деталь может стать причиной брака или причинить травму. Поэтому убедитесь, что мощность магнита достаточна для удержания. Самые мощные магниты для удержания тяжелых деталей могут выдержать нагрузку до 34 кг! Закрепленные детали не должны шататься при прикладывании к ним усилий.

Во-вторых, стоит помнить, что при нагреве от сварки металл деформируется. Поэтому возникает дополнительная нагрузка на угольник, которая может по силе превысить способность угольника к удержанию деталей. Чтобы избежать неожиданного спадания угольника и расхождения шва, перед тем, как начать проваривать шов, прихватите детали в нескольких точках по обеим сторонам от установленного магнитного фиксатора. После этого металл уже не будет расходиться от тепловой деформации после проваривания основного шва.

Третье правило связано с тем, что магнитное поле от прочного магнита способно отклонить электрическую дугу в сторону. Поэтому не забывайте снимать угольники с мест установки при приближении к ним. Облегчить процесс снятия и установки угольника на место может использование отключаемых магнитных фиксаторов.

Не пренебрегайте этими простыми правилами, и работа с магнитным угольником всегда будет для Вас легкой и безопасной.

Простой магнитный угольник своими руками

Можно сделать самостоятельно несложный магнитный угольник для сварки, из динамика стоящего в телевизоре. Изделие будет выглядеть таким образом.

Для работы подойдет любая марка стали. Пластины для изделия вырезают из листового металла вручную, или для работы используют болгарку

Самое важное точно вырезать углы приспособления

После этого делают вкладыш, устанавливаемый между 2 пластинами, он нужен для увеличения жесткости изделия и для защиты магнита от металлических опилок. Подойдет любой материал, например, можно использовать фанеру, из которой вырезают заготовку треугольника с отверстием. Вставка делается на несколько миллиметров меньше пластин, это нужно чтобы вставка не мешала во время работы.

После этого собирают элементы сварочного уголка вместе, и, смазав части клеем крепят их алюминиевыми заклепками. Пластины держателя для сварки, сделанные своими руками, нужно устанавливать параллельно друг другу.

После того как клей застынет, нужно покрыть магнитный уголок грунтовкой, и окрасить в подходящий цвет.

В результате получите сварочный угольник, по своим характеристикам похожий на фирменный магнитный угольник

Важно при работе не нагревать магнит, иначе высокая температура станет причиной потери магнитных качеств

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации. Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются

Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

Самодельный магнитный уголок

Домашние умельцы смогут собрать магнитный уголок для сварки своими руками самостоятельно. Для его изготовления не понадобятся узкоспециализированные знания. Предварительно необходимо подготовить:

магнит – толщина менее 15 мм;

лист стали толщиной 2-3 мм;

болты М6 с комплектом гаек либо заклепки;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы

Подойдет вариант из мощного динамика

Читать также: Ремонт заточных станков для цепей

Лист стали размечают в форме треугольника для последующей нарезки элементов магнитного уголка для сварки своими руками, чертежи лучше брать готовые. Болгаркой по разметке вырезают первый элемент. Вторую деталь можно разметить по первой, приложив ее к стальному полотну. С помощью напильника зачищают разрезанные поверхности до идеально ровного состояния. Готовые элементы должны быть одинаковыми, погрешности не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпали. Их фиксируют в тисках. По углам высверливают отверстия того же диаметра, как болты или заклепки, которыми будут скрепляться элементы.

Между треугольными пластинами помещают магнит. Размер его не должен превышать параметры треугольников. Поверхность предварительно намазывают клеем. Части держателя скрепляют болтами либо заклепками. Окраску термоустойчивой эмалью осуществляют после застывания клея.

Важно! Ваш инструмент кустарного производства с неодимовыми магнитами способен удержать заготовку весом свыше 3 кг. Состояние нежароустойчивых аналогов рекомендуется периодически контролировать, поэтому их части желательно скреплять болтами. При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ

Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния

При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ. Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния.

Перегрев механизма, непредназначенного для нагрева, приводит к снижению его магнитящего действия и безвозвратному выходу из строя. В неразборных конструкциях его заменить нельзя.

Изготовление сварочного уголка

{banner_y}

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

Далее немного на наждаке обточил магнит, чтоб немного скруглить острые края и что бы он поместился в уголок между гайками.

Затем немного рассверлил отверстия в уголке под болтики, а так же просверлил дополнительные в середине уголка, что бы в дальнейшем зафиксировать его тремя гайками.

Теперь необходимо собрать все в одно целое.

Чтоб инструмент выглядел красиво и выделялся из топы других инструментов, покрасил в ярко синий цвет.

Получилось все довольно красиво!

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки — отличная идея по трем причинам:

• Это реальная экономия средства
• Это будет приспособление, подходящее именно для ваших технических нужд.
• Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

• магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
• лист из стали толщиной 2 мм;
• болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита.
Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие.
Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям.
Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.
