Самодельная лодка: стоит ли браться и за какую, из чего, варианты изготовления, схемы, теория

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Строительство лодки

В данном случае не столь важно, какой именно тип лодки вы выберите. Плоскодонки, байдарки, парусные суда или лодки с мотором, инструкция по строительству всех этих моделей примерно одинакова

Начинаем с чертежей

Сейчас чертежи самодельной лодки из фанеры найти не проблема. В сети или профильной литературе этой информации достаточно. Вам нужно только определиться с размерами судна, потому как от этого зависит толщина листов. Если должного опыта в таких работах пока еще нет, лучше остановиться на простеньких, неразборных моделях.

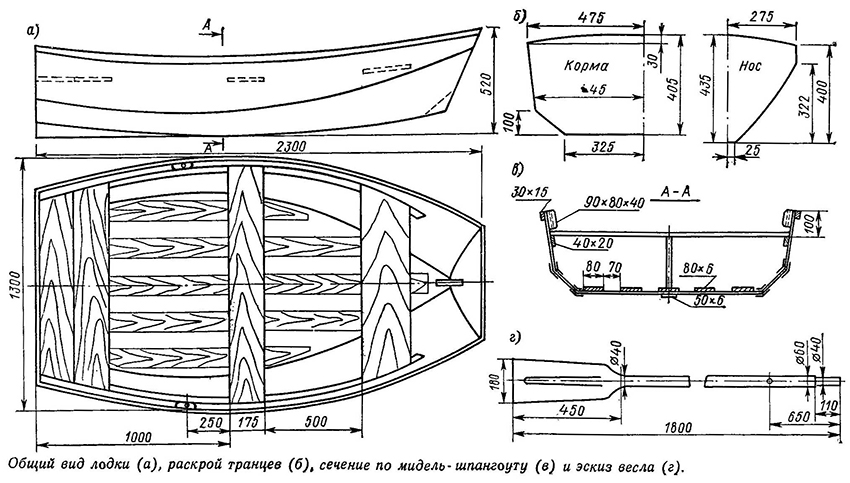

Эскиз простейшей плоскодонки.

Бывалые мастера не рекомендуют самостоятельно разрабатывать лодку. Но если вы все же решитесь на такой трудовой подвиг, начинать нужно с тщательного просчета водоизмещения и грузоподъемности судна. Дабы после того как вы спустите на воду и попытаетесь поплыть, ваше изделие сразу не пошло на дно вместе с владельцем.

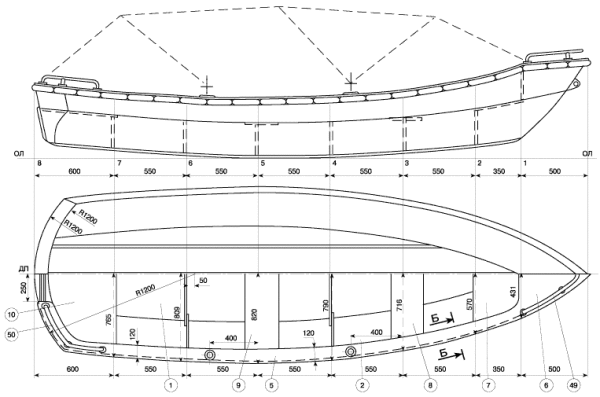

Вариант чертежей лодки.

Итак, когда вы нашли подходящую для вас модель, прежде чем переходить к непосредственному изготовлению деталей и узлов, нужно сделать по чертежам бумажные лекала. И только после контроля всех размеров, переносить выкройку на фанеру или дерево.

Сборка корпуса

Максимальная длина стандартного листа составляет порядка 3 м. Поэтому, в большинстве случаев, вам понадобиться сращивать два или более небольших листа в единое полотно. Это несложный, но довольно кропотливый процесс, требующий точности и аккуратности. Такое соединение среди профессионалов именуется склеиванием на ус.

Вырезанные листы.

Для этого берутся 2 листа и по краю спиливаются под углом, ширина такого скоса должна быть не менее 7 размеров толщины листа. Чем больше площадь соприкосновения, тем крепче соединение. Основную массу снимают напильником, после чего деревянная поверхность шлифуется машинкой до идеального состояния. Далее скосы смазываются клеем, соединяются и прижимаются чем-нибудь тяжелым, до полного высыхания.

Схема стыковки.

Теперь можно переходить к вырезанию составляющих нашей лодки-самоделки под мотор из фанеры и досок. Рез должен идеально соответствовать разметке, потому как при малейшем отклонении, борта сойдутся неплотно, и нужно будет заделывать щели.

Симметричные детали, к примеру, борта или шпангоуты, удобнее вырезать единым массивом. Для этого листы складываются, фиксируются струбцинами и вырезаются по разметке.

Шлифовка на ус.

Сначала делается транец, для моделей адаптированных под мотор, транец должен быть усиленным. Как правило, его изготавливают из нескольких слоев фанеры или прочной древесины. Плюс транец дополнительно оклеивается минимум 3 слоями стеклоткани.

Сборка начинается от транца. Он устанавливается на козлы и от задней стенки листы сшиваются между собой. По ходу сборки края листов стачиваются под нужным углом для более плотного соприкосновения.

Листы стягиваются медной проволокой с шагом 50 – 150 мм. Отверстия под проволоку просверливаются по диаметру проволоки на расстоянии не менее 15 – 20 мм от края. После проклеивания снаружи, проволока вытаскивается.

Сшивание листов.

Проклеивание швов

Когда корпус сшит, все стыки должны быть надежно проклеены. Для этого будет использоваться стекловолокно или стеклопластик, которые обильно смазываются клеящим составом.

Швы, проклеенные стеклотканью.

Как мы уже говорили, сейчас в магазинах достаточно специализированных смол, но большинство мастеров предпочитает пользоваться смесью эпоксидной смолы с двуокисью кремния, больше известной как аэросила. Пропорция берется 1:1. Инструкция проста, обильно смазывается стык, после чего накладывается лента стекловолокна. И так не менее 3 слоев.

Вид изнутри.

Все внутренние углы желательно дополнительно усилить деревянными галтелями, это планки напоминающие плинтус в доме. Деревянные галтели, шпангоуты, лавки и все другие детали также клеятся эпоксидной смесью и стеклотканью, саморезы и тем более гвозди здесь не используются.

Когда панцирь из стеклоткани застынет, все неровности шпаклюются, еще раз покрываются эпоксидной смесью и можно приступать к финишной шлифовке. Когда шлифовка завершена, устанавливается настил, уключины, сиденья и вкручивается ремболт.

После чего, готовая лодка красится или покрывается лаком не менее 3 раз. Причем каждый последующий слой наносится после высыхания предыдущего.

Приклеивание стеклоткани.

Обшивка лодки фанерой

Согласно рабочего чертежа, из фанеры вырезаются заготовки для обшивки корпуса лодки.

В последующем:

каркас лодки опрокидывается вверх дном;
все поверхности киля и шпангоутов обрабатывают наждачной шкуркой и делают их абсолютно ровными;
детали дна лодки устанавливают на свое место и закрепляют с помощью степлера, после чего места крепления пробивают гвоздями;
бортовые элементы обшивки для начала примеряют, а потом крепят аналогичным образом, как и при креплении днища;
при проклейке заготовок, следует обращать внимание на направление волокон внешного слоя фанеры. Они должны располагаться вдоль, а не поперек лодки.

Терминология

Поэтому очень внимательно усвойте эти термины, они буквально пронизывают любой сколько-нибудь стоящий чертеж лодки из любого материала.

На виде сбоку отмечаем следующие конструктивные элементы лодки, и нельзя сказать, какой из них наиболее важен, какой менее, все элементы обязательны к использованию:

• A – шпангоут. Вы можете выбрать вариант обычной плоскодонки, без шпангоутов, но когда речь идёт о таком стремлении, брошенном в Интернет, как «чертежи фанерная лодка своими руками», надёжность и прочность конструкции выступает на передний план, а значит – шпангоуты обязательны;
• Шпация – расстояние между двумя шпангоутами. Важнейшая характеристика конструкция любой лодки;
• B — ахтерштевень;
• C — форштевень;
• D – брус
• E – кильсон. Очень желательный элемент конструкции, который, правда, часто для лодок отбрасывается;
• F – привальный брус. Без этого элемента не обойтись, если вы собираетесь в лодке делать и надстройку. Для открытых моделей привальный брус не используется.
• I – брештук. Очень советуем этим элементом не пренебрегать, от него сильно зависит прочность всей конструкции.
• J – кница. Кница также предельно важна в обеспечении прочности лодки.
• K – стрингер. Также незаменимый элемент, если подходит к постройке предельно внимательно.

Вид сверху вводит ещё несколько важных терминов:

• A – бимс;
• B – полубимс. Переходит в полный бимс, если вы не сооружаете на лодке надстройку;
• C – каренгс;
• D – мидельвейс.

Вид с бака вводит термины, которые будут принципиально важны на более продвинутом этапе строительства, когда появляется необходимость укрепить корпус лодки и установить парус и киль, улучшив к тому же и ходовые качества:

• A – шпунтовые пояса;
• B – киль. Обеспечивая вес киля процентов в 50 от веса всей лодки, вы значительно повышаете её остойчивость. Ведь никогда не знаешь, как на тебе или на будущих пассажирах скажется качка, а солидный запас сосательных конфет и даже имбиря мало чем сможет помочь в продлении удовольствия присутствия на воде, разве что быстро добраться до берега;
• C – степс. Обязателен, если вы ставите мачту;
• D – шпунт;
• E – пяртнерс. Так называется отверстие в надстройке для прохода мачты. Само собой, если у вас нет надстройки, то о пяртнерсе можете пока забыть;
• F – бархоут. Очень ответственный шпунтовый пояс на уровне ватерлинии, воды;
• H – ширстрек. Самый верхний шпунтовый пояс.
• G – уровень воды;
• I – ватервейс. Данный элемент уже является элементом надстройки.

Изготовление лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

• изготавливаем макет;
• наносим разделительный слой;
• укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
• обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

• дефекты декоративного слоя;
• трещины в корпусе;
• пробоины и полупробоины;
• расхождение углов;
• раковины.

Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Алгоритм постройки

Несмотря на то, что в постройке лодки своими руками нет ничего сложного, предлагаем перечень простых действий, благодаря которым, ваша лодка прослужит не один год!

1) Просмотреть разные чертежи лодок и выбрать тот, который больше всего понравится.

2) Перенести контуры выкройки на фанерный лист. Для этого можно воспользоваться готовыми лекалами, изготовленными по заказу или сделать их самостоятельно.

3) Очень аккуратно чистовой пилкой выпиливаются заготовки. Края деталей срезаем под углом для уменьшения зазоров. Обработать все детали шлифовальной машинкой или наждачкой.

4) Сборка. Соединить вырезанные заготовки лодки своими руками так, чтобы сформировались борта и дно будущего судна. Соединить все это при помощи шурупов и эпоксидки.

5) Сшить все швы с помощью проволоки. Соединить концы заготовок до их полного совпадения по шву. Придать форму корпусу с помощью распорок, установленных между бортами.

6) По обе стороны от середины лодки на расстоянии 3 см друг от друга следует установить по 2 шпангоута (всего будет 9 пар). На носу устанавливаются 4 соединительных элемента для крепления листов и 2-3 элемента понадобятся для кормы..

7) Перевернуть лодку своими руками. Фрезерным станком пройтись по шву, соединяющему половинки корпуса лодки. Итог — ровная щель для склеивания половинок.

8) Вынимая шпангоуты один за другим, стянуть половинки корпуса, затем установить их на стянутые листы, в уже сделанные отверстия.

9) Проклеить шов и места крепления шпангоутов эпоксидным клеем.

10) Подогнать и проклеить горизонтальные швы.

11) Соединить вертикальные швы бортов.

13) Между шпангоутами устанавливается перегородка, и на них крепятся опорные планки. Затем зашиваются промежутки между шпангоутами, в результате получаются носовая, гребная и кормовая банки.

14) Шпаклюются и проклеиваются стеклотканью все стыки лодки своими руками.

15) Крепится киль и продольные реданы.

16) Отделка: шлифуется и покрывается краской вся поверхность лодки внутри и снаружи.

На этом постройка лодки закончена. Она получается легкой, маневренной, недорогой и удобной. Хранить ее лучше на суше, а использовать на спокойных озерах и речках. Необходимо внимательно следить за швами и целостностью судна. Построив своими руками из фанеры моторную лодку, эксплуатировать ее в дальнейшем не составит труда. Транспортировка этой лодки не вызывает никаких проблем: она легкая, и ее можно перевозить даже на крыше автомобиля.

Бережное отношение, правильное хранение и контроль помогут надолго продлить срок ее службы. И много приятных воспоминаний, связанных с нею украсят жизнь. А всего то надо было решиться и построить из фанеры моторную лодку своими руками.

Несмотря на обилие в профильных магазинах рыбацких и туристических лодок самых разных форм и размеров, многие все же интересуются, как сделать самодельную лодку из фанеры. Главная причина подобного интереса заключается, пожалуй, в неистребимой тяге наших соотечественников к созидательному труду.

Пускай купить сегодня можно все, что угодно, но в самодельной шлюпке или швертботе, сделанных по чертежам чуть ли не из журнала «Рыболов», есть какое-то непередаваемое очарование.

В статье мы приведем несколько советов, используя которые, вы сможете довольно быстро научиться делать лодки — самоделки из фанеры.

Водный катер из алюминия

Невысокая стоимость исходных материалов, а также токарных станков привела к тому, что многие хозяева пришил к тому, что самостоятельно изготавливают те или иные детали и элементы из металла. Считается, что производство алюминиевого катера одна из сложнейших задач, которая практически невыполнима, а на заводе их создают без труда, так как имеют специальные инструменты для этого. Однако же это не так.

Наиболее сложным в изготовлении такого типа катера самостоятельно является производство его выкройки из металла. Под этим термином понимают разметку того, как именно необходимо вырезать нужные детали из алюминия.

При изготовлении такого агрегата из металла весь процесс сводится к сборке своеобразного конструктора. Это актуально в том случае, если заготовки не вырезаются самостоятельно, так как для этого все же понадобиться большой навык работы и высокоточное оборудование, а приобретается компьютеризированная модель катера. Да, стоимость такой модели будет также довольно высока, но если сравнивать с покупкой уже готового судна, то будет видна существенная экономия.

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

• проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
• диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
• вычерчивается вертикальная проекция лодки и проекция вид сверху;
• по поперечным линиям вычерчиваются планы шпангоутов;
• проверяется согласованность расположения и масштабы всех элементов.
• Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
• Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Типы лодок

Лодки в зависимости от конструкции, глубины погружения, формы корпуса, двигательной силы и материала изготовления бывают различных видов.

Основные типы лодок по виду материала:

• резиновые (надувные);
• металлические;
• деревянные;

По типу движущей силы существует три основных вида лодок:

• гребные (весельные);
• моторные;
• парусные.

Также лодки делятся на виды по типу конструкций:

• долбленые лодки – выдолбленные (или выжженные) из древесного ствола;
• лодки составные – собраны из двух-трех или более частей;
• каркасные – жесткая конструкция покрыта обшивкой (брезент, дерево, кора, фанера).

И, наконец, лодки различаются по типу посадки на воду:

• плоскодонные;
• круглодонные;
• килевые.
