Лучшая лестница на металлических косоурах: 6 рекомендаций

Как правильно рассчитать размер косоура

Построить лестницу на косоурах своими руками не так уж и сложно, важно выполнить точные расчеты и соответственно им работать. От этого зависит надежность и долговечность всей конструкции

Чем меньше маршей и различий у частей подъема, тем проще сделать расчет. Таким образом, одномаршевая конструкция является самой простой.

Расчет лестницы на косоурах производится при наличии вычислений, выполненных на основании таких размеров:

1. Высота будущей лестницы – это расстояние между полом первого и второго этажа.
2. Длина марша. Можно вычислить, умножив количество ступеней на ширину проступи.

Чтобы рассчитать косоур – используйте формулу Имея эти цифры, можно просчитать длину опоры, используя теорему Пифагора. Длина косоура2 = Высота2 + Длина марша2.

Для тех, кто не хочет заморачиваться с расчетами или боится сделать ошибку, существует более легкий способ. В интернете можно найти множество сайтов с онлайн-калькуляторами лестниц, которые произведут точнее расчеты за минимальное время. Вам не придется переживать, не была ли совершена ошибка, или вспоминать школьную программу по математике. Все, что нужно сделать, – это подставить данные в окошки, а вам предоставят готовые расчеты. Как правило, на подъем ставят 2 косоура. Если ширина конструкции больше, чем 0,15 метра, то желательно закрепить три. Одна опора ставится довольно редко, поскольку такая конструкция ненадежна и не сможет выдержать значительные нагрузки со 100% вероятностью. Чтобы нагрузка правильно распределялась, необходимо глубокое знание физики и точность всех просчетов.

Устройство лестничного пролета

Когда все металлические конструкции установлены в проектное положение и приварены, можно производить укладку ступенек по стальным косоурам. Последовательность работ такая:

1. Ставится первая ступенька, начиная снизу. Ее выверяют по горизонтали и относительно стен, а затем приваривают к балке снизу. Для этой цели в ступени предусмотрены стальные закладные детали, связанные с ее арматурным каркасом.
2. На задний край проступи кладут неширокую полоску из цементно-песчаного раствора. Он не увеличивает прочность сооружения, а просто закрывает щель между лестничными блоками.
3. Ставятся вторая и последующие ступени с повторением действий по креплению и уплотнению шва.

В данном видео рассказывается о нюансах изготовления лестницы.

После окончания монтажных работ железобетонные проступи можно облицевать любым подходящим материалом — керамогранитом, мрамором — или даже сделать наливные полы.

Разновидности конструкций

Итак, косоур – это металлическая опорная балка, удерживающая жестко ступени. Опирается она на межэтажные перекрытия. По сути, данный элемент для лестничных маршей является несущей частью.

При этом различают два типа косоуров – одни называются тетивами, а другие также — косоурами. Разница между ними состоит в следующем.

Лестницы с металлическим косоуром

Косоуры изготавливаются в виде ломанной кривой, как на фото выше, либо же имеют подваренные к прямой балке уголки. В общем, суть в том, чтобы на данные элементы можно было укладывать ступени сверху.

Металлическая лестница по косоурам – использованы мощные швеллеры

Конструкция очень надежна, но более сложная в изготовлении, так как при сваривании деталей в один элемент нужно точно подгонять их габариты и угловые срезы, иначе лестница получится кривой, что недопустимо.

Лестницы по металлическим косоурам: такие конструкции тоже являются косоурами

Как сварить из стальной трубы подобный элемент, мы расскажем во второй части статьи — обязательно просмотрите, там помимо описания будет приложен подробный фото отчет.

Такая лестница с алюминиевыми тетивами прекрасно впишется в стиль хай-тек

Тетив, в отличие от косоуров, в конструкции лестницы бывает только 2 штуки и связано это с конструкционной особенностью.

Форма тетив также может быть ломанной

Ступени к этим элементам подходят с боков. Их крепление осуществляется либо за счет болтовых соединений с торцов (крепеж проходит сквозь тетиву и входит в ступень), либо через наваренные изнутри уголки, на которые ступени кладутся сверху, и притягиваются саморезами или зажимами.

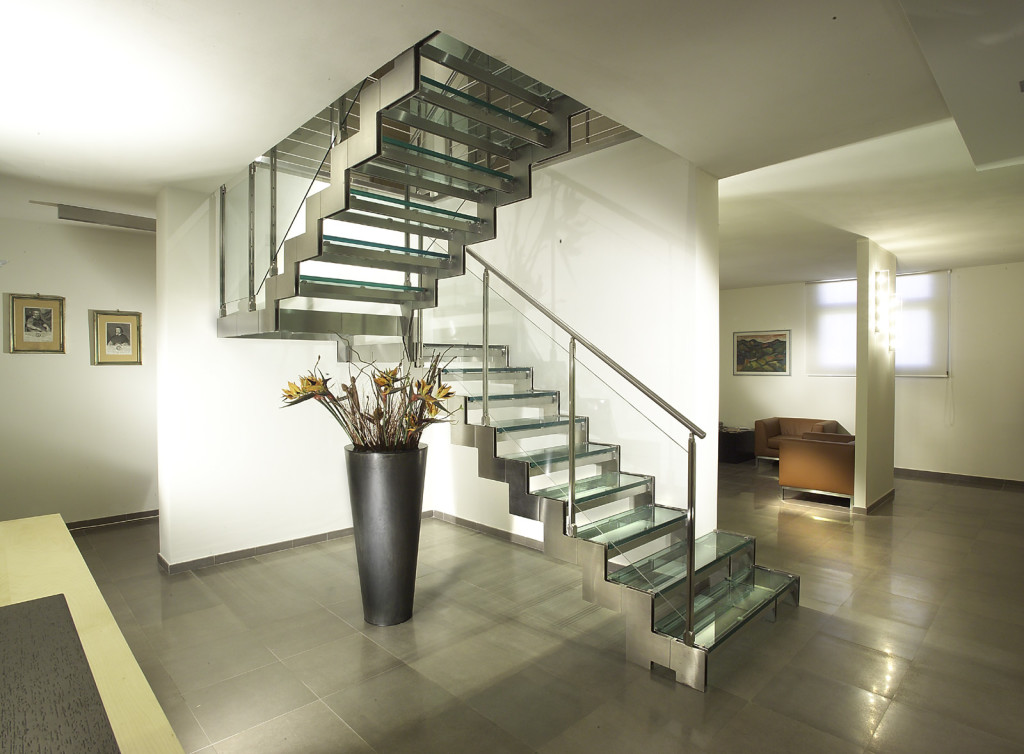

Металлическая лестница со стеклянными ступенями

Также возможен вариант крепления, когда ступени входят в специальные пазы. Однако технически такие детали изготовить очень сложно, поэтому такой вариант в металлических конструкциях практически не применяется, чего не скажешь о деревянных моделях.

Тетивы на винтовой лестнице

Два косоура

Каркасы, состоящие из двух наклонных балок, довольно распространенные и часто применяются в промышленных и административных зданиях. В прямолинейных конструкциях, это могут быть два монокосоура, расположенные параллельно на расстоянии немного меньше длины ступени. Существует другой тип каркасов на двух косоурах, которые производятся из стальных листов при помощи плазменной резки либо из железного прямоугольного профиля. Изготавливают их по форме повторяющие шаг ступеней создаваемой лестницы.

На каркас, состоящий из двух параллельных стальных балок, можно установить только горизонтальные проступи. Без закрытых подступенков и обшивки снизу. Тогда лестничный пролет свободно пропускает свет, выглядит утонченным и не скрадывает пространствав помещении. Если же ступени будут иметь глухие подступенки, а металлокаркас обшит деревом или гипсокартоном, то конструкция будет казаться монолитной и массивной.

Какая средняя цена на металлические лестницы на центральном косоуре?

В данном случае чрезвычайно важно понимать, что высчитать среднюю цену не штучного изделия практически не возможно, тем более без привязки к определённому региону. Если бы вопрос звучал так (это для примера и лучшего понимания ситуации в целом:. Если бы вопрос звучал так (это для примера и лучшего понимания ситуации в целом:

Если бы вопрос звучал так (это для примера и лучшего понимания ситуации в целом:

“Сколько в среднем, стоит металлическая лестница на одном косоуре с прямым маршем, ступеньки дубовые, 12-ь ступенек, длина лестницы 3-и метра, в городе Урюпинске?”, то можно было бы приложить усилия и высчитать.

Металлические лестницы на одном косоуре бывают разной длины.

Количество ступенек разное.

Лестницы могут быть с прямым маршем с поворотом на 90-о градусов.

Могут быть с поворотом марша на 180-т градусов, с поворотной площадкой и так далее.

Материал изготовления ступенек так же может быть разным это и дуб и сосна, берёза, ясень, бук и так далее.

Всё это влияет на цены, высчитывать средний без водных данных, крайне сложно.

Вы не написали в каком регионе проживаете пишу цены по Москве и области:

Лестница на одном косоуре, металлический каркас с поворотом на 90-о градусов с поворотной площадкой.

Высота лестницы 2860-т, количество ступеней 12-ь, цена 45 500-т рублей.

Высота 4 620-ь, количество ступеней 20-ь, цена каркаса 70 500-т.

Ступеньки к лестнице, ширина марша 900-т мм.

Комплект из 12-и ступеней, материал изготовления берёза,

цена 29 800-т рублей.

И так далее, я только коснулся одной позиции, а их десятки.

Все цены без установки и без доставки конструкции на объект.

Как Вы уже поняли всё крайне индивидуально.

В условиях рыночной экономики такого понятия, как «правильная цена», не существует, как и каких-либо правил ценообразования. Каждое предприятие, осуществляющее специфические работы, оценивает их в зависимости не только от стоимости исходных материалов, но и от заложенных в смету показателей рентабельности. Нельзя исключить и желание отдельных исполнителей в процессе подписания договора на оказание услуги получить дополнительную выгоду, не предусмотренную сметой. Поэтому в качестве ответа приведу стоимость некоторых видов лестницы по официальному прайсу серьезной российской компании «Антей»:

• изготовление каркаса (на центральном косоуре) из черного металла со шпаклевкой и покраской – 6 тыс.руб.;

• изготовление каркаса из нержавейки (на центральном косоуре) – 8-9 тыс.руб.

Для наглядности публикую фото простейшего варианта металлической лестницы на косоуре

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

Металл:

• профилированная труба;
• металлопрофиль;
• двутавр.

Полимеры:

• пластик, в составе которого находится древесное волокно;
• металлопластик.

Композитный материал:

• дерево-металл;
• металл-полимер.

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Монтаж конструкции

После того как подготовительные работы сделаны, можно приступать к монтированию сооружения. В данном случае выполняется следующая последовательность действий:

• монтируется опора на приготовленную поверхность;
• далее привариваются подготовленные опоры;
• после этого монтируются контуры под ступени;
• в завершение устанавливаются и фиксируются ступени;
• в конце все фиксаторы надежно закрываются от глаз.

На последнем этапе работы обязательно требуется покрыть всю конструкцию лаком или краской, чтобы защитить оголенный металл от окисления и последующего покрытия ржавчиной.

Следуем строго инструкции монтажа лестницы:

Различные виды дизайна лестниц: фотогалерея

Вариантов размещения и исполнения лестниц очень много. Можно без труда подобрать интересную конструкцию, которая сделает интерьер индивидуальным и неповторимым.

Деревянные лестницы прекрасно сочетаются с ограждениями из стекла

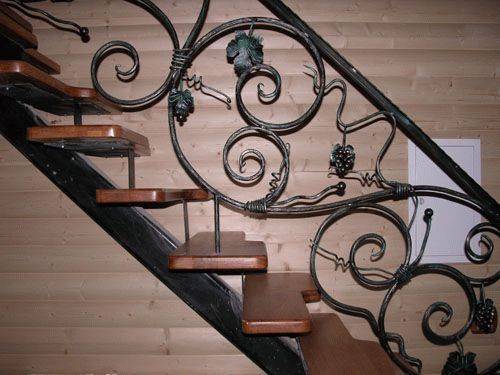

Кованые конструкции требуют более осторожного подхода. В качестве дополнения в интерьере могут выступать натуральный камень, керамика или стекло

Предлагаем посмотреть примеры деревянных лестничных маршей в интерьере дома. На фото можно увидеть, что они занимают достаточно полезной площади помещения:

Деревянные конструкции с площадкой значительно экономят пространство:

Винтовые конструкции могут стать настоящим украшением интерьера:

Стекло также может быть неплохим выбором для лестничных конструкций:

Конструкции из металла обладают повышенной прочностью и надежностью. Их можно комбинировать как с деревом, так и стеклом:

Конструкции из бетона могут стать центральным звеном холла:

Важно, при планировании конструкции лестниц учитывать возраст проживающих. Если есть маленькие дети, основной критерий – безопасность как в строении ступенек, так и перил

Пожилым людям сложно будет привыкать к винтовой конструкции, уклон необходимо выполнять менее крутым.

Статья по теме:

Калькулятор прямой лестницы на косоурах

Прямая лестница на косоурах – это удачный проект для возведения максимально устойчивой, удобной для эксплуатации и наименее травмоопасной лестничной конструкции без потери в эстетичности. Кроме того, одномаршевые сооружения являются наиболее простыми в изготовлении и не требуют значительного опыта при монтаже. Основной недостаток – необходимость создания проема значительных размеров из-за громоздкости каркаса.

Онлайн-калькулятор расчета прямой деревянной лестницы на косоурах позволяет упростить типовые операции и получить готовый проект конструкции за несколько минут. Итоговый отчет содержит комплексную смету на изготовление, набор детализированных чертежей, интерактивную 3D-модель и рекомендации для создания комфортной лестницы. Все расчеты выполняются на основании математических формул, исключая человеческий фактор, а продвинутый алгоритм показывает наиболее оптимальных расход материалов.

Порядок расчета

• Шаг 1. Выбор наиболее приемлемых единиц измерения – мм, см, м, дюймы, футы.
• Шаг 2. Выбор способа отрисовки чертежей – монохромный, цветной.
• Шаг 3. Определение конфигурации лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
• Шаг 4. Определение параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
• Шаг 5. Подбор ступеней и сопутствующих величин – количество ступеней, толщина ступеней, выступ края ступеней, устанавливать верхнюю ступень ниже уровня 2-ого этажа или на уровне (опционально).
• Шаг 6. Определение параметров косоуров – толщина балки, ширина балки.
• Шаг 7. Подступенки (опциональный пункт) – возможность учета подступенков лестницы на основании толщины доски.
• Шаг 8. Характеристики элементов ограждения – высота поручня, сечение балясины, толщина поручня, ширина поручня.
• Шаг 9. Перекрытие и стены – необходимо заполнить для корректной визуализации (на параметры лестницы не влияет).
• Шаг 10. Подтверждение введенных параметров и начало расчета прямой лестницы на косоурах после нажатия на кнопку «Рассчитать».

Рекомендации

Для того чтобы спроектировать наиболее комфортную прямую лестницу на косоурах с помощью нашего калькулятора, мы рекомендуем вводить величины из интервалов, указанных на изображении. Данные параметры были рассчитаны на основании формулы «удобной лестницы» французского архитектора Франсуа Блонделя и подтверждены на практике многими опытными специалистами. С остальными параметрами можно ознакомиться на странице «».

Формула Блонделя: 2 × h + s = 60/65 см

• h – высота ступени;
• s – ширина проступи;
• 60/65 см – средняя длина шага человека.

Кроме всего прочего, для получения эргономичной и надежной конструкции, при расчете одномаршевой прямой лестницы на косоурах, мы настоятельно советуем ознакомиться с положениями строительных норм и правил, а также других технических документов, устанавливающих допустимые нагрузки при определенных условиях эксплуатации. Среди наиболее актуальных выделяют:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

Если у вас остались вопросы по использованию калькулятора прямой лестницы на косоурах, прочитайте наши статьи – установка деревянной лестницы и оптимальный угол наклона лестницы. Мы уверены, что вам будет полезна эта информация, в том числе при изготовлении и монтаже конструкции.

Список источников

• www.stroy-dom.net
• viascio.ru
• mezhdveri.ru
• kitchenremont.ru
• kalk.pro
• homeli.ru
• garantspb.com
• chudoogorod.ru
• lestnitsy-perila.ru
• DekorMyHome.ru
• 2ladders.ru

Советы: как сделать косоур для лестницы своими руками аккуратно

Технически сборка не столь сложна, как кажется, но небольшой опыт все же нужно иметь. Лестница из металла с одним косоуром в домашних условиях своими руками сооружается, как открытая установка, с применением стальной трубы из профильной прямоугольной или квадратной формы.

Такие конструкции легче железобетонных маршей, не деформируются под влиянием влажности в отличие от деревянных сооружений

Характеристики:

1. Разрез стенки трубы достигает 16 см.
2. Лестница своими руками снаружи на косоуре, расположенном по центру, может быть сделана при помощи поставленного швеллера на ребро. Листовая сталь обеспечит наружную обшивку конструкции.
3. В качестве ограждений используется угловая сталь.
4. Чтобы создать опоры для проступей, применяется арматура.
5. Арматурные опоры – кобылки прикрепляются сваркой к швеллеру.
6. Место опоры, где размещаются ступени, оформляется кронштейнами, как крепление.
7. Опоры по тщательной разметке сварным швом закрепляются к ребру швеллера.
8. Еще один швеллер кладется на балку, на которую приварены кобылки.

Во время процесса создания косоура, необходимо помнить о подъеме, ширина которого 1 м – он формируется из двух косоуров.

Далее из фрагментов сооружения складывается законченная конструкция посредством сварки.

Лестница с деревянными ступенями на одном центральном косоуре

Лестница также может быть выполнена и на одном надежном мощном косоуре. Доски, используемые для изготовления проступей, должны быть оструганными и отшлифованными наждачной бумагой. Лестница с центральным косоуром не сокращает пространства помещения, она становится украшением интерьера.

Центральный косоур является единственной опорой сооружения. Обычно он делается из бруса сечением 340 х 200 мм. Своими руками косоур для лестницы из дерева можно выполнить следующим образом: сначала необходимо склеить несколько досок и поместить их под пресс. Затем склеенные доски нужно укрепить поперечными деревянными шкантами или болтами. В качестве материала для этой конструкции и отделки подходит древесина дуба, лиственницы, сосны. Существует вариант крутого расположения косоура, когда лестница в частном доме используется в качестве вспомогательной (например, на чердак).

В таком случае крепление нижнего конца косоура производится к полу, а верхнего (с использованием болтов и дюбелей) — к балке, которая поддерживает конструкцию площадки.

Для такой лестницы не требуется производить запилы, способ ее установки похож на тот, с помощью которого происходит установка приставной лестницы стремянки. Таким образом, основной задачей является укрепление низа конструкции (во избежание ее сползания) и верха (чтобы лестница не заваливалась в сторону).

Здесь представлены фото лестниц на одном косоуре:

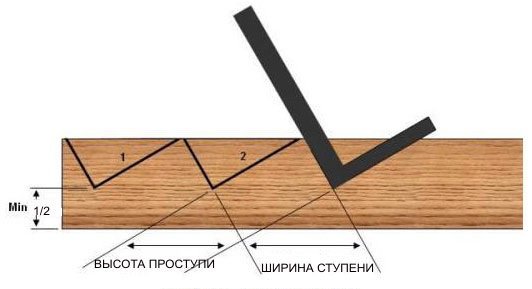

Треугольные фрагменты косоура должны быть выпилены по шаблону таким образом, чтобы была соблюдена параллельность площадок, на которые впоследствии устанавливаются ступени. Срезы и углы необходимо выровнять рашпилем или шлифовальной машиной, затем установить косоур на место, прикрепив его к полу и балке площадки само-расклинивающимися дюбелями и болтами с шайбами, утопленными в дерево потайным способом.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Они изготавливаются из отфугованных досок. После нанесения разметки необходимо просверлить отверстия с фасками для крепежа. Каждая ступенька монтируется потайным способом на четыре болта с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку следует крепить к косоуру вполдерева. Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки данные балки должны быть обеспечены дополнительным укреплением к косоуру. Для этого понадобятся четыре деревянных нагеля. Фаски с утопленными головками болтов необходимо заделать синтетической мастикой или шпатлевкой по дереву того же цвета, что и главная конструкция. Затем всю лестницу нужно покрыть слоем бесцветного лака.

Посмотрите видео «Лестница на косоурах своими руками», чтобы лучше понять, как изготавливается такая конструкция:

https://youtube.com/watch?v=3_MsOcDCWZE

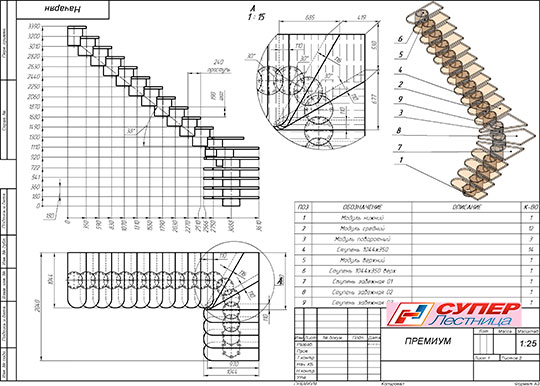

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

• ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
• угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
• толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
• особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
• косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
• для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
• размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
• количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации

Лестница с тремя забежными ступенями (отмечены зеленым)

Особенности лестницы из листового металла

Чтобы своими силами соорудить маршевую лестницу из металла, следует уметь варить (или иметь возможность обратиться за услугами к хорошему сварщику), разбираться немного в чертежах, составлять схемы, эскизы для проектирования будущей конструкции

Перед тем как приступить к непосредственному процессу реализации замысла, нужно обратить внимание на такие моменты:

• будет ли уместна прямая или поворотная лестница в существующем проеме — позволяют ли это сделать габариты помещения, не будет ли она преграждать входы-выходы (может, лучше отдать предпочтение компактной винтовой конструкции, либо выбрать более объемный закругленный вариант);
• сборочные операции проводить только после разработки полного проекта, расчета материала — иначе можно нерационально порезать металл, неправильно сварить элементы, что приведет к новым денежным тратам или к более длительному процессу производства (понадобятся переделки);
• на какой стадии ремонта (строительства) находится объект — от этого будет зависеть выбор типа сварки в помещении (электродная или аргонная), возможность проведения дополнительных работ (крепление в районе теплого пола, демонтаж гипса, снятие облицовок и т. д.);
• наличие свободного пространства для создания конструкции — варить детали лестницы в единую конструкцию лучше не сразу на месте, а в отдельном помещении на ровной поверхности (или на объекте при условии, что это не будет никому мешать, не повредит уже имеющиеся декорации).

Лестница на металлическом косоуре

Все большую популярность в индивидуальном домашнем строительстве приобретает такой элемент интерьера как лестница на профильной опорной балке – косоуре (фото). В отличие от каркаса типа тетива, где ступенька вставляется в паз, косоур имеет сверху «гребенку» из дополнительных деталей, на которые опираются ступени. Такая конструкция делает видимыми торцы ступеней, которые также можно использовать для дополнительного декорирования.

Преимущества лестниц на металлическом косоуре

Какими же еще преимуществами обладают конструкции на металлических опорных балках перед традиционными деревянными и конструкциями других типов?

Конструкции на металлическом каркасе легче деревянных. Это может показаться странным, ведь сталь тяжелее дерева. Все так, однако, сталь имеет намного большую несущую способность, поэтому для удержания одной и той же массы конструкции требуется более массивный деревянный каркас.

Занимает мало места

• Благодаря своим прочностным характеристикам такие конструкции дают простор для оформления и дизайна, так как способны выдержать массу большого количества декоративных элементов.
• Лестницы на металлических косоурах универсальны. В частности можно монтировать конструкции большой крутизны, с малой вертикальной проекцией марша, что особо полезно для помещений ограниченной площади, как на фото.

Металлический каркас не подвержен деформациям из-за колебаний влажности и обладает большой долговечностью, в то время как деревянные балки со временем могут прогибаться даже под собственным весом.

Виды лестниц на металлических опорных балках

По количеству опорных деталей различают конструкции:

На одном косоуре

Такие обычно монтируют внутри домов, между этажами, так как визуально они занимают гораздо меньше места, чем классические конструкции. Бывают варианты с центральным или боковым расположением опорной балки. Особой легкостью и изящностью отличаются разновидности с боковым пристеночным расположением опоры. Если при этом ступени сделаны из прозрачного материала, стекла или пластик, то создается впечатление, будто идущий парит в воздухе.

На двух косоурах

Варианты с двумя параллельными опорами, подпирающими боковые части ступеней, являются самыми распространенными и массовыми. Применяются для межэтажных и наружныхконструкций в домах, административных зданиях и на предприятиях, а также для наружных цельнометаллических пожарных лестниц.

На более чем двух косоурах

Такие конструкции довольно редки и применяются для чрезвычайно широких маршей парадных лестниц театров, гостиниц, выставочных комплексов, конференц-залов.

Также различаются способы изготовления опорных балок:

• За основу берут цельный прокатный профиль, на который сверху накладывают и закрепляют (обычно сваркой) «кобылки», на которые устанавливаются ступени. В варианте с одной центральной опорной балкой кобылки наращивают пластиной. Это наиболее простой и распространенный метод изготовления опорных балок.
• Опорную балку изготавливают из заготовки большего диаметра, стачивая методом фрезеровки «лишний» металл, оставляя «гребенку» для ступеней. Такой способ производства более затратен по металлу и применяется когда опорной балке необходимо придать большую прочность.

Ступенчатая фигурная опорная балка, которая сваривается (реже отливается) сразу с учетом установки ступеней. Это наиболее затратный метод изготовления, однако именно он дает наилучшие результаты как по прочности, так и по внешнему виду.

Конкретный вид косоура выбирается в зависимости от специфики условий строительства и поставленных задач, а также требованиям к прочности. Так в случае строительства лестниц на производственных объектах, эстетика отходит на второй план, а во главу угла ставится выдерживаемый вес.

Изготовление косоура своими руками — поэтапная инструкция

Расчет лестницы на косоурах — вычисление размеров

Проведем расчет лестницы, крепящейся на косоурах без кобылок. Для этого нам необходимо знать следующие параметры:

1. высота — расстояние от пола первого этажа до пола второго этажа;
2. длина — расстояние от начала лестницы до проекции конца лестницы на пол;
3. глубина проступи;
4. высота подступенка.

Первые два параметра определяются замерами по месту установки.

Например, предположим, что высота лестницы у нас 2,5 м, а длина – 4 м. Глубина ступенек, в соответствии с требованиями безопасности и эргономики, должна находиться в пределах от 25 до 40 см. Выбираем 28 см. Разделив длину лестницы (4м) на глубину ступеньки (0,28 м) получаем, что количество ступенек равно 14.

Надо также помнить, что высота подступенка, удобная для ходьбы, находится в пределах от 12 до 22 см. Разделив высоту лестницы (2,5м) на количество ступенек (14 штук) получаем, что размер подступенка составит 18 см. Это значение входит в указанные пределы.

Допустим, косоур является гипотенузой треугольника, катеты которого длина и высота лестницы. Теперь по теореме Пифагора вычисляем размер балки, необходимой для изготовления несущей. Получаем значение 4,7 метра.

Длина2 + высота2 = косоур2 , т.е 42 +2,52 = √22,09 = 4,7 т.о. длина косоура будет 4,7 м.

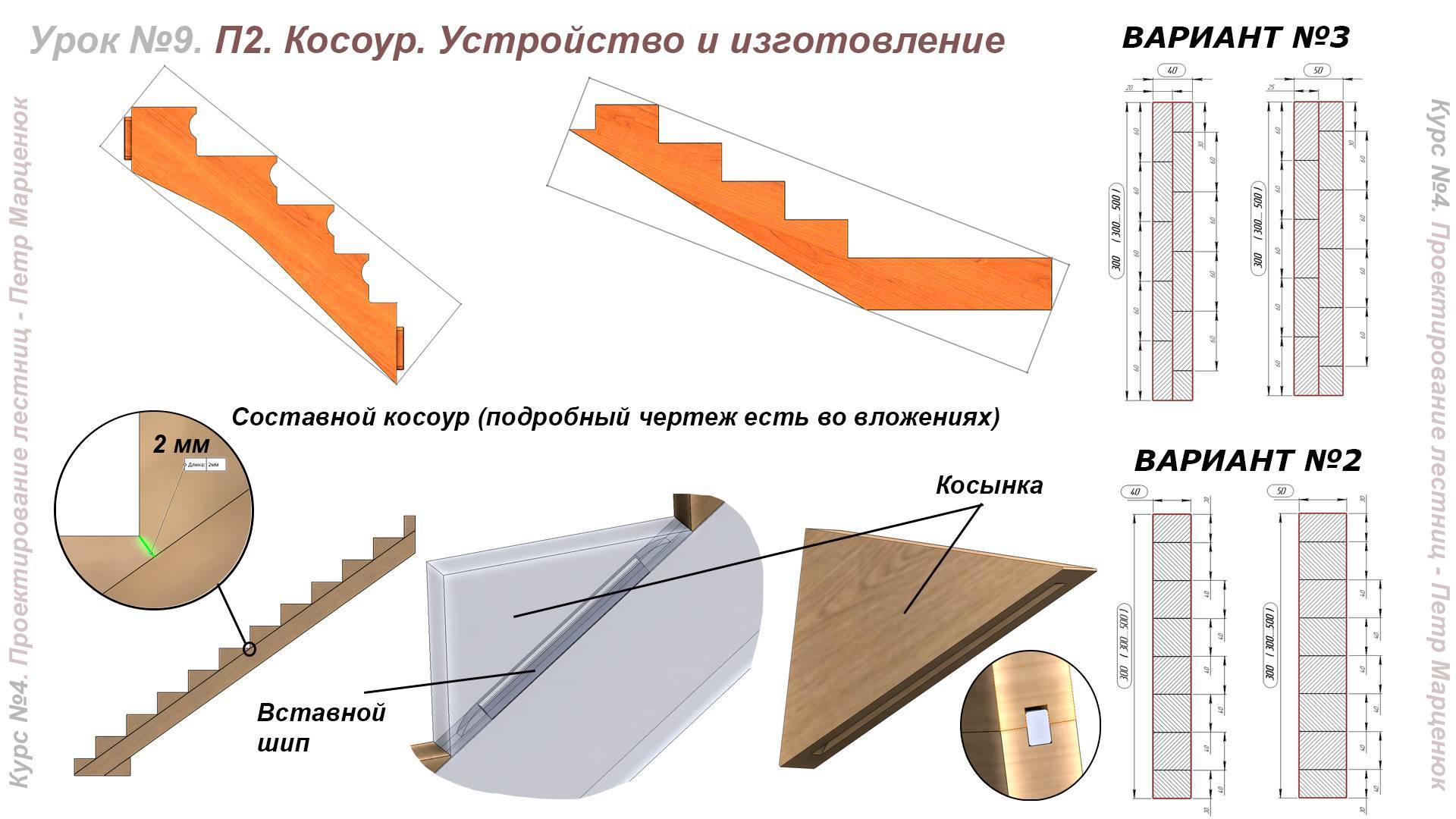

Деревянный косоур своими руками — как сделать несущие для лестницы

Если Вы решили сделать лестницу своими руками, то первым этапом в изготовлении косоура будет работа с деревом. Для разметки удобно воспользоваться линейкой-уголком, на прямые стороны которого нанесены метки, соответствующие параметрам ступеньки (для нашего случая это будет 28 см и 18 см). Приложите угольник к доске на расстоянии 35 – 40 см от торца таким образом, чтобы метки совпали с краем доски и нарисуйте угол. Затем передвиньте линейку и с крайней точки рисуйте второй угол и так до конца. У вас должна получиться доска, на которой нарисован ряд треугольников. На концах отметьте, где будут находиться пазы для доски, соединяющей два косоура.

Теперь осталось только вырезать лишнее циркулярной пилой. Нижний конец балки, который будет крепиться к полу, срезается параллельно участкам, на которые будут впоследствии монтироваться ступени. Верхний конец срезается под нужным углом в зависимости от способа крепления.

После того, как пазы будут зачищены, несущие можно считать готовыми. Деревянная лестница на косоурах обретает знакомые черты. Заметьте, Вы все сделали самостоятельно.

Крепление ступеней к косоуру — способы фиксации

Ступени лестницы могут располагаться либо в треугольных вырезах, сделанных непосредственно в косоурах, либо на дополнительных элементах — кобылках — деревянных клиньях, имеющих форму прямоугольного треугольника и крепящихся к балке с помощью шкантов. Чтобы повысить надежность этого крепления, в доске иногда делают вырез небольшого размера, а в кобылке – соответствующий выступ.

Способы крепления проступи заключаются в использовании винтов, шпонок, дюбелей или реек из твердой древесины, которые крепятся снизу.

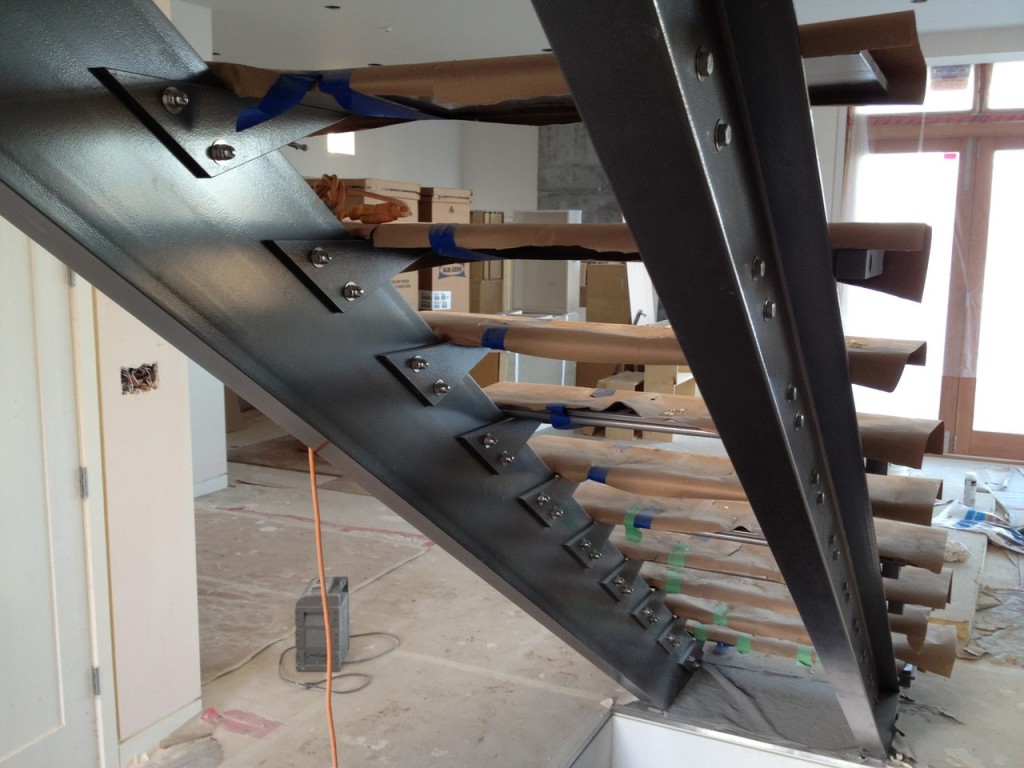

Монтаж лестницы по металлическим косоурам

Как только все готово, можно смело переходить к практической реализации проекта. Для того чтобы все узлы оказались на своих местах, рекомендуется положить чертеж перед глазами. Новички упростят себе жизнь, начав со средней профильной секции лестницы. В этом случае легче проводить необходимые корректировки. Даже если возникнет большая или не очень погрешность, не нужно будет разрушать все для внесения корректировок.

Дизайнеры со стажем подготовили несколько рекомендаций для начинающих:

• Все несущие элементы должны быть скрыты от глаз;
• Используются саморезы и болты с большим запасом прочности;
• Установить косоур необходимо на заранее подготовленную поверхность.

Что такое косоур?

Основными комплектующими лестницы являются несущие элементы, ступени и перила. Косоур — это и есть несущий элемент, представляющий из себя наклонную балку, на которую сверху монтируются ступени и ограждения. Лестницы на косоурах являются наиболее популярными за счет надежности и простоты конструкции.

Виды косоуров лестничных маршейВ зависимости от конструктивных особенностей и формы различают:

• прямые;
• ломаные;
• винтовые или эвольвентные.

прямой

ломаный

эвольвентный Основными материалами для изготовления служат дерево, металл и бетон.

Косоуры могут располагаться по бокам лестницы (боковые) либо по центру (центральные). Если ширина лестницы более 1,2 метра, то предусматривается комбинированное крепление на трех косоурах.

Плюсы использования косоурных опор

Сборные лестницы на косоурах отличаются надежностью получаемой конструкции и ее долговечностью. Металл после должной обработки на вид получается вполне эстетичным и аккуратным. Стальные косоуры вписать можно в любой дизайн. Это видно и на фото завершенных интерьеров, и на видео с уже готовыми лестницами.

Опорная стальная балка лестницы выглядит опрятно и элегантно, никакой громоздкости от наличия в комнате металла нет

Металлические косоуры имеют высокую:

• Огнестойкость.
• Несущую способность.

В отличие от деревянного косоура, опорная балка из металла по определению не сгорит и не загниет

Прочностные характеристики.

По конструктивной прочности косоурные конструкции дадут фору многим иным разновидностям лестниц

• Износостойкость.
• Сопротивляемость гниению и различным внешним воздействиям.

Лестница на металлическом косоуре может выглядеть эфемерной и ненадежной, однако она отличается повышенной долговечностью и прочностью

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.

Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

Правила монтирования

Сложность монтажа данной конструкции зависит от того, из какого материала выполняется сооружение. Строительные элементы на стальных косоурах значительно труднее собирать, однако они обладают наилучшей устойчивостью и продолжительностью срока службы. При создании данного элемента требуется руководствоваться следующими правилами:

• ступени обязательно подвергаются надежной фиксации;
• опора из стали выполняется при сгибании металлических листов;
• можно использовать дерево, при условии, что в качестве опоры выступает балка;
• все несущие и крепежные составляющие требуется скрыть из виду;
• крепежные устройства применяются с повышенной прочностью;
• конструктивный элемент монтируется на подготовленную плоскость.

Учитывая все эти рекомендации, имеется возможность создать надежный подъем на верхние этажи.
