Котел на отработанном масле: котлы на отработке своими руками, масляный для отопления, сделать топку

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

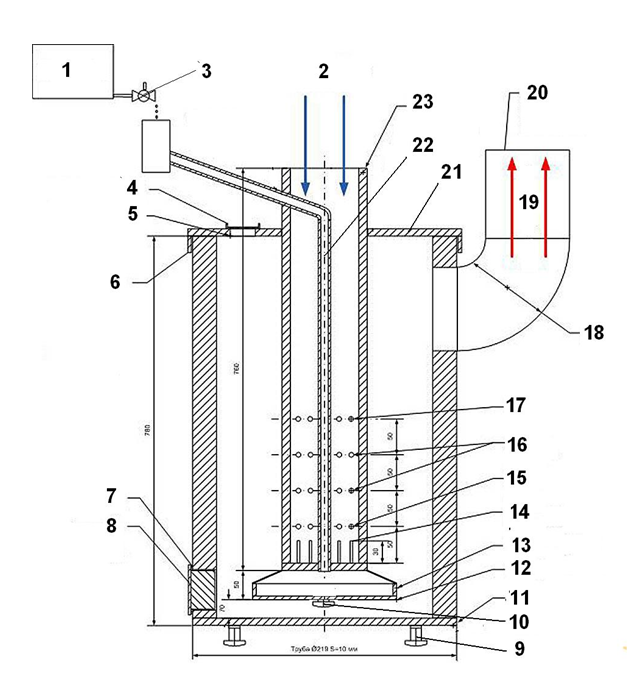

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

нагрев помещения происходит неравномерно;
отработка при горении бурлит и выплескивается из бака;
появляется запах дыма;
топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

Для небольших помещений, площадь которых не превышает 35 м, требующих принятия мер по отоплению, не имеет смысла растрачивать средства на мощные камины, потребляющие большое количество электроэнергии. Выгодным решением проблемы станет мини-буржуйка, работающая на дровах. Эта конструкция имеет компактные габариты, при этом показатели теплоотдачи находятся на высоком уровне, а для топки применяются твердые топливные материалы.

Небольшая печь помогает избежать ненужных растрат на приобретение дорогостоящего газа. За счет своих компактных размеров, буржуйка не расходует много топлива и считается экономным вариантом для обогрева гаража или домика на даче.

Буржуйка – мелкогабаритная конструкция, работающая на дровах. Самое главное преимущество – это быстрый прогрев, а соответственно, и отдача тепла. Для обогрева помещения требуется мало времени. Производятся мини-печи из металла, поэтому отличаются также быстрым охлаждением, после остановки работы.

Отопительные конструкции классифицируются следующим образом:

в зависимости от материала изготовления: из чугуна или нержавеющей стали;
комбинированные типы устройства: с дополнительными элементами в виде варочной плиты, духовки;
согласно вида, используемого горючего: на дровах, топливе, торфе или опилках.

Также есть вариант буржуйки, работающей на отработанном топливе. По экологическим нормам, такая модель отопительного устройства является самым лучшим вариантом. Достаточно простой механизм не сложен в эксплуатации, при этом функциональность находится на высоком уровне, например, можно сконструировать дополнительные элементы печи: варочную панель для приготовления пищи, духовой шкаф и т.д.

Как изготовить котлы на отработке своими руками

Отопительный котел, использующий в качестве топлива отработанное масло, представляет собой одну из наиболее эффективных конструкций и является довольно доступным прибором. Он может применяться для поддержания определенной температуры в помещениях совершенно разной функциональности.

Стоит отметить, что отработанное масло, которое используется в таком котле, обладает довольно высоким уровнем производительности, к тому же его стоимость невысока, поэтому такой котел будет вполне экономичным.

Котлы, работающие на отработанном масле, обладают большим количеством самых разных положительных характеристик:

Этот отопительный котел можно вполне собрать самостоятельно. без обращения к профессиональным разработчикам в этой области;
Его конструкция настолько проста. что не потребует серьезных финансовых вложений;
Отработанное масло представляет собой один из самых дешевых типов топлива, использующегося в котельных;
В стандартных котлах данного рода деталей не слишком много. за счет чего вероятность выхода их из строя довольно низкая.
Котел не занимает много места и является довольно компактной конструкцией;
Его можно устанавливать даже в помещении, не опасаясь попадания туда продуктов сгорания. Это связано с тем, что котел имеет закрытый кожух;
В качестве топлива разрешается использовать абсолютно любое отработанное машинное масло;
Он является вполне комфортным устройством. так как за счет его конструкции не образуются неприятные запахи.

Блиц-советы

Перед тем, как залить масло в конструкцию, желательно предварительно отстоять массу, чтобы в этом материале не осталось ни воды, ни каких-либо иных веществ. Если этого не сделать, то в процессе работы устройство может попросту погаснуть или же его работа станет нестабильной;
При использовании подобной системы в помещении, где она установлена, должен в обязательном порядке находиться огнетушитель огнекислотного типа. Это связано с тем, что при попадании на поверхность конструкции воды или аналогичной жидкости, может произойти возгорание либо взрыв.

Как вам статья?

Мне нравитсяНе нравится

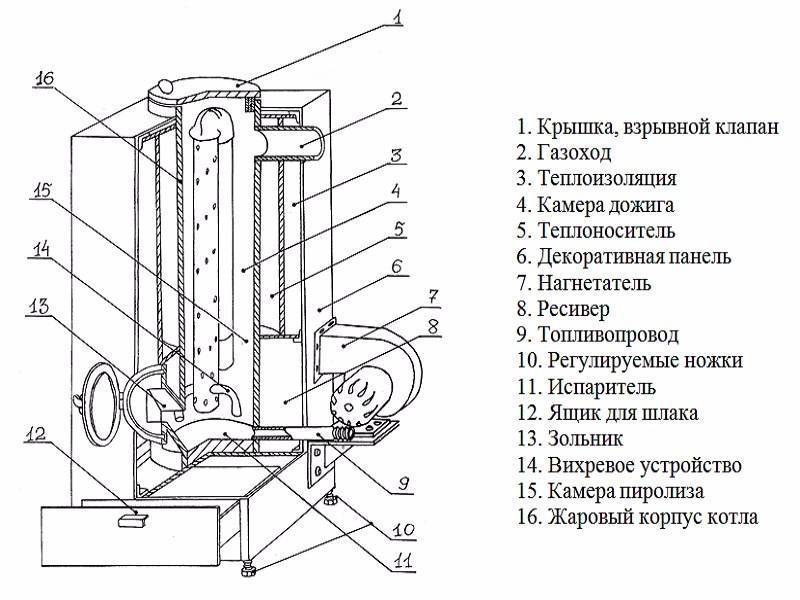

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

бытовые печи;
водонагревательные агрегаты;
отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

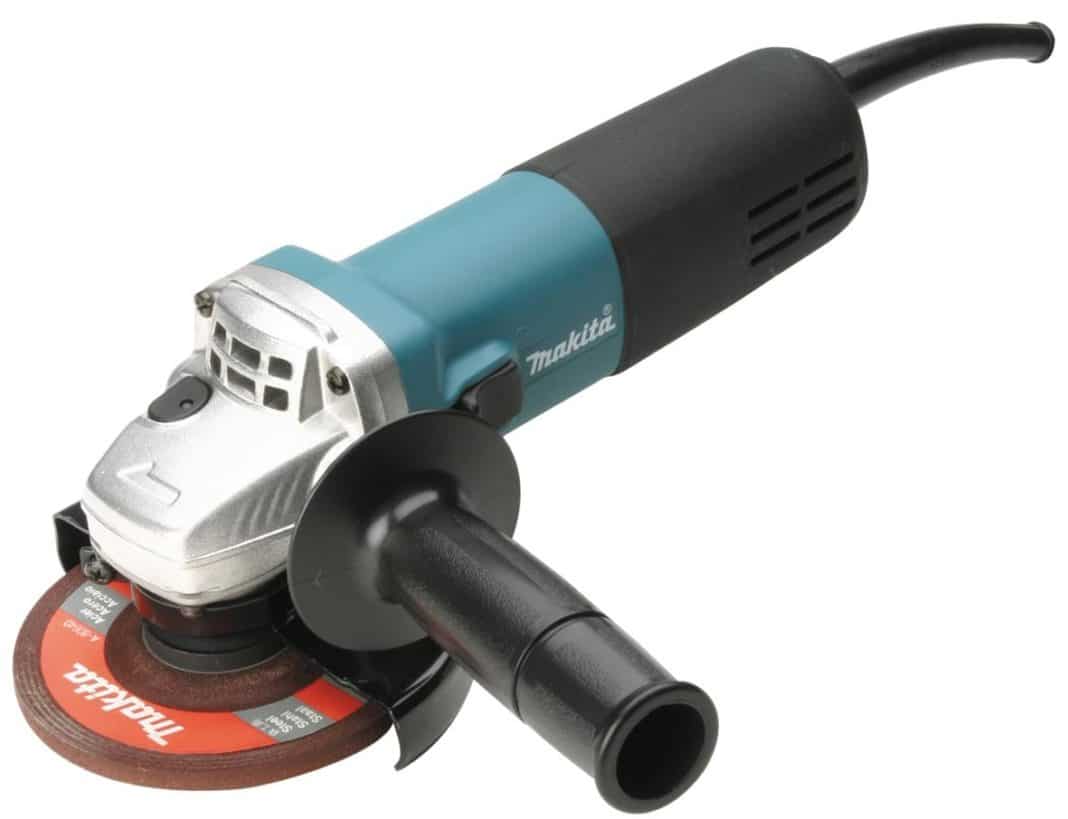

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду

Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

Котлы на отработке

Котлы на отработанном масле рекомендуется использовать для обогрева помещений с большой площадью.

Фото 2. Разновидность котла, работающего на отработке. Устройство представлено в жёлтом и красном цвете, производитель Thermobile.

Насос передает подачу топлива в форсунку. Одновременно с этим происходит нагнетание кислорода. Благодаря этому случается воспламенение и распределение тепла от источника к радиаторам.

Для оптимального розжига не обойтись без предварительного разогрева топлива до температуры 71 °C. Для этого используется горелка. Вместо нее применяют и двух- или трехходовой теплообменник с трубами больших габаритов. Любое из этих устройств оптимизирует работу оборудования.

Достоинства и недостатки самоделок

Более-менее приличные котлы на отработке, созданные именитыми производителями, стоят довольно дорого – от 30-40 тысяч рублей, не считая ёмкости для топлива (она приобретается отдельно). На рынке представлено множество моделей, отличающихся тепловой мощностью и функционалом. Если же денег на покупку заводского масляного котла для частного дома нет, люди отдают предпочтение самоделкам.

Давайте посмотрим, чем так хорош котёл на отработке с водяным контуром, изготовленный своими руками:

Дешевизна – если под руками есть необходимые материалы, остаётся потратиться разве что на электроды для сварочного аппарата и на отработанное масло.
Стабильная работа – если выполнить котёл согласно чертежам, горение будет ровным и стабильным, как это реализовано в заводских образцах.
Возможность внесения изменений в конструкцию – вам не страшна потеря гарантии, так как её здесь нет.
Возможность сделать котёл на отработанном масле прочнее и надёжнее – заводские модели, изготовленные в последние годы, отличаются довольно слабыми узлами. Выбрав надёжный и толстый металл, вы сможете сделать самоделку более выносливой и долговечной;
Лёгкость в ремонте – самодельный котёл на отработанном масле обладает простой конструкцией, с которой вы знакомы, как никто другой.

Есть и недостатки:

Самодельные котлы отопления на отработке могут отличаться по КПД от своих заводских собратьев, причём в меньшую сторону.
При неправильной сборке возможно возникновение аварийных ситуаций.
Низкий уровень безопасности – но здесь многое зависит от опыта сборщика и соблюдения правил ТБ.
Трудно регулировать теплоотдачу, чтобы стабилизировать температуру воздуха в обогреваемых помещениях.

Недостатки имеются, но они есть и у фабричных образцов.

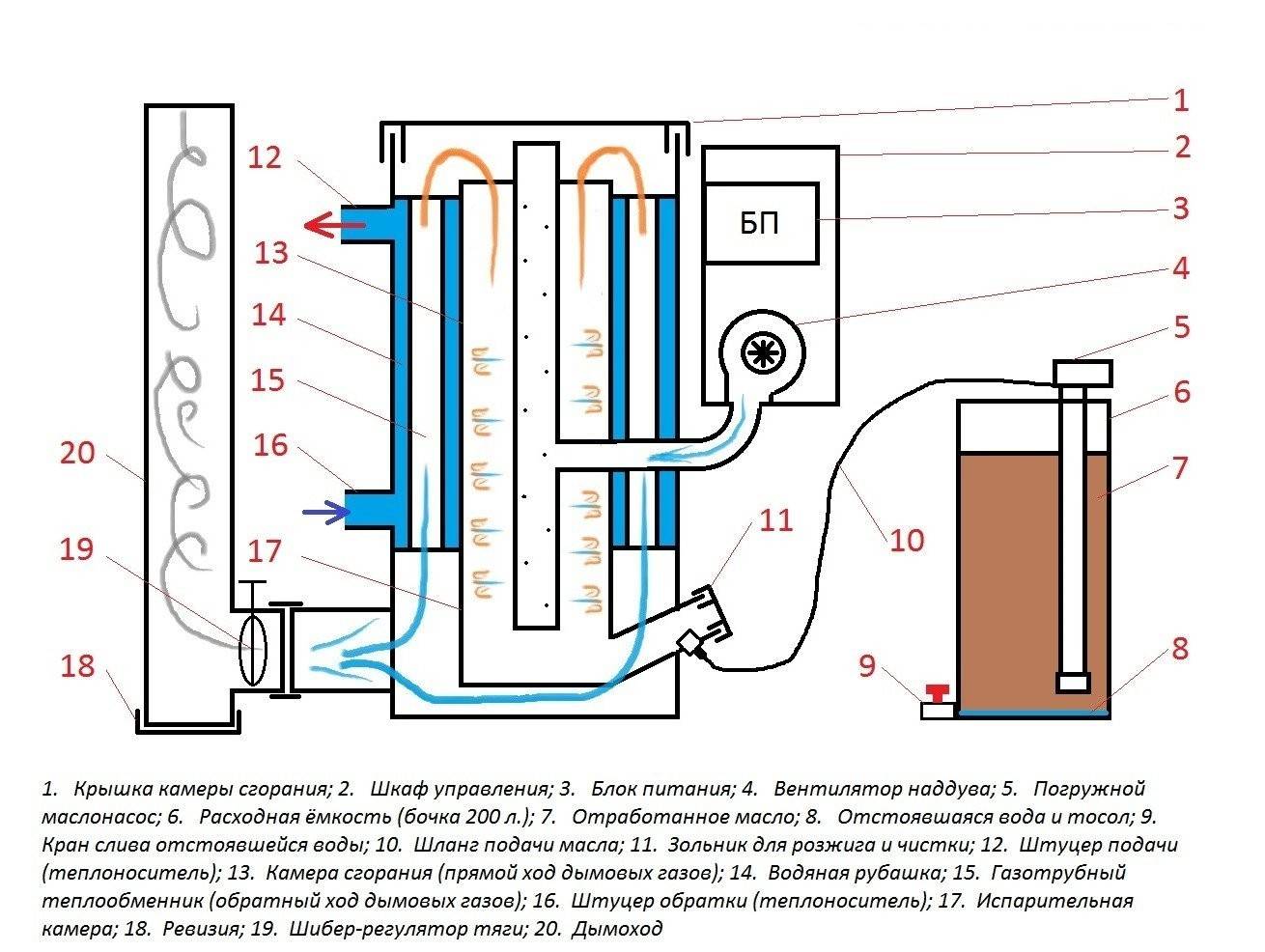

Конструкция и принцип работы

Испарительная. В ней нагревается отработка до 40-55°С для получения масляных паров. В таком состоянии они полностью распадаются и отдают свое тепло помещению. Емкость испарительной камеры должна выдерживать высокую температуру и давление, а внутренние стены обшиты нержавеющей сталью. Задача испарительной камеры, разогреть масло для получения максимального КПД сгорания. При неэффективной работе этой камеры топливо не достаточно выгорает, выделяется мало тепла, а большинство продуктов оседает внутри в виде сажи, забивая горелку.
Камера сгорания. В ней происходит непосредственная переработка топлива в тепло. Поступающие с испарительной камеры масляные пары смешиваются с холодным воздухом от вентилятора. В результате конденсации холодных воздушных масс с горячими масляными парами выделяется много тепла, которое нагревает теплообменник. Для упрощенного понимания на рисунке представлен чертеж рабочей системы.

Вторым агрегатом служит циркуляционный насос, обеспечивающий циркуляцию воды в теплоносителе. При его выборе требуется учесть мощность и рабочее давление.
Третий агрегат — компрессор для подачи воздуха в камеру сгорания. Без него невозможна конденсация паров и последующее получение тепла
В зависимости от бюджета и желаемого уровня автоматизации, к обогревателю может подключаться четвертый агрегат — осевой насос, который будет подавать отработку с резервуара.

Рассмотренная выше схема единственная для котлов на отработанном масле, т.к. эффективность обогрева помещения напрямую зависит от нагревания топлива.

Принцип работы

Котлы на отобранном масле характеризуются достаточно простым рабочим процессом. Функционирование отопительного прибора происходит таким образом:

Отработанное масло с помощью насоса из топливной емкости подается в испарительный отсек. В этой камере за счет высокого температурного режима осуществляется подготовка к процессу горения.
Нагреваясь до необходимой для испарения температуры, отработка в виде маслянистого пара поднимается в верхний отсек — в камеру сгорания. В этой части котла установлена труба с отверстиями для подачи воздуха, осуществляемого за счет вентилятора. Благодаря этому воздушные массы, проникая в камеру, соединяются с маслянистыми парами, способствуя полному сгоранию топлива.
Выделяемое в процессе тепло подогревает теплообменник при этом все продукты сгорания выходят через дымоход.

Камера для подогрева топлива является обязательным устройством в котлах на отработке. В таком масле насчитывается немалое количество различных токсичных примесей, которые при нагревании распадаются на углеводы простого класса. После сгорания образуются безвредные вещества – азот, водяной пар и углекислый газ.

Основные материалы и инструменты

Когда планируется изготавливать котел на отработке, печь, подготавливают всё необходимое. В большинстве конструкций используются одинаковые материалы, инструменты:

баллон емкостью от 50 л: важно удостовериться, что тара пустая, нужно открыть кран и дождаться, когда завершится шипение, делать это следует на улице, что позволит создать безопасные условия, кроме того, на открытом пространстве процесс выхода газа будет происходить быстрее;
труба из нержавеющей стали – диаметром от 10 см, с ее помощью организуется отведение летучих веществ, рекомендуемая длина – 2-4 м;
металлический уголок, для увеличения срока службы масляного котла следует использовать детали из нержавеющей стали;
стальной лист;
шланг для топлива;
хомуты для фиксации;
вентиль;
сварочный аппарат;
болгарка;
резак по металлу;
электродрель;
наждачная бумага и металлическая щетка для зачистки швов.

Котел на отработанном масле: 6 положительных моментов
