Дренаж участка: основы, устройство, компоненты, схемы, реализация самостоятельно

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Основные схемы устройства дренажных систем

Кроме того, что дренажные системы делятся на поверхностные и глубинные, по типу исполнения они бывают:

• кольцевыми;
• лучевыми или систематическими;
• пристенными;
• пластовыми.

Когда требуется защитить фундамент, то производится устройство дренажа вокруг дома кольцевого типа. В этом случае трубы представляют собой замкнутую систему вокруг объекта (дома). По исполнению не представляет сложности, но такой дренаж весьма трудоемок и затратен по финансам, так как требуется уложить трубы ниже фундамента, поэтому глубина может быть весьма большой.

Систематическая схема используется для всего участка: при этом способе дрены (дренажные трубы) располагаются лучами к центру, в роли которого может выступать труба или колодец.

Важно при расчетах правильно рассчитать шаг расположения труб, а для определения центра можно использовать геологические особенности участка, обеспечивая необходимый наклон для самотека воды.

Этот тип наиболее рационально монтировать на этапе планировки участка, когда на нем отсутствуют строения и другие объекты.

Пристенный тип дренажа необходим для отвода воды от каких-либо объектов. Прокладывается он не впритык к стенам, а на некотором удалении от них, в среднем от 1,5 до 2,5 м. Основное назначение такой системы – защита подвальных этажей дома от затопления, поэтому трубы рекомендуется располагать на глубине ниже уровня пола этих помещений.

При этом в расчет принимается не верхний уровень пола, а его нижняя точка, даже если она располагается внизу толстого слоя щебеночной подушки.

На сложных в геологическом плане участках с большой вероятностью затопления паводковыми и/или дождевыми водами для защиты фундамента в виде монолитной плиты используется пластовый дренаж, устройство которого производится до того, как будет залито основание. Представляет собой слоистую систему из песка, щебня (или гравия), гидроизоляции.

Дополнительно может укладываться геотекстильное полотно для предотвращения смешения слоев и обеспечения эффективной работы каждого из них.

И только после того, как эти работы будут завершены, можно приступать к устройству фундамента: устраивается подушка, монтируется арматурный каркас и заливается бетон.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

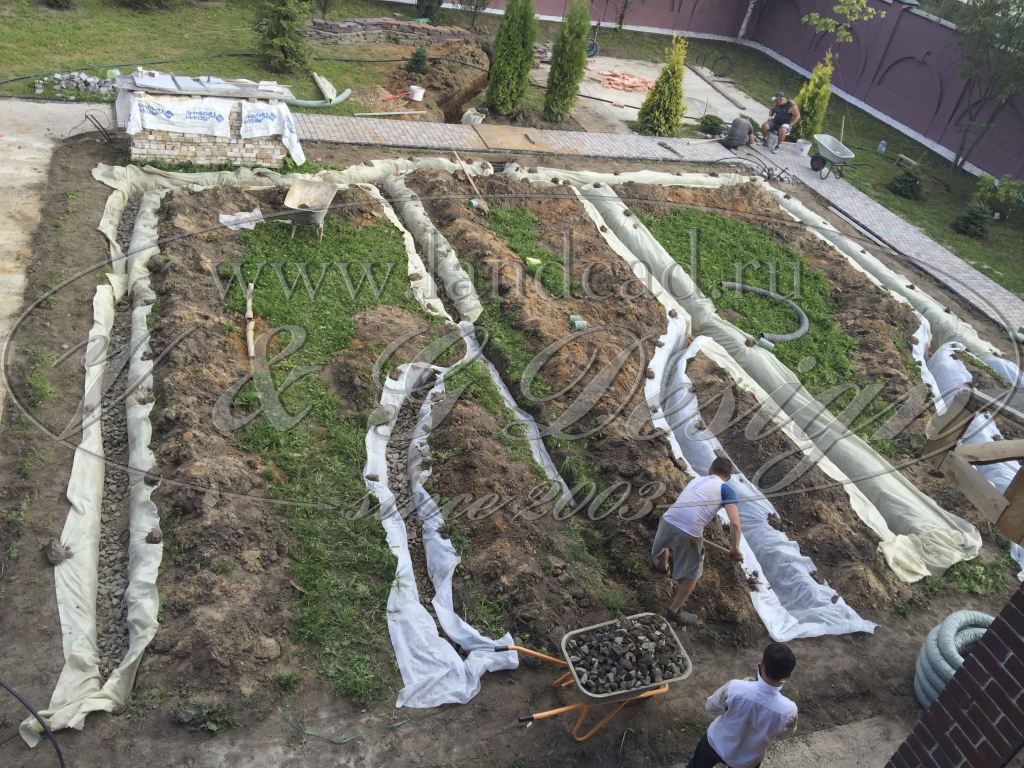

1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
2. На участке вырываются траншеи. Их схема напоминает елочку.
3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

Как выбрать участок для колодцев

Для колодца, куда будет всегда стекать вся вода, что выводится посредством дренажной системы, стоит выбрать самое низко расположенное место загородного участка. Вода из него удаляется при помощи современного дачного дренажного насоса, а также она может просачиваться в самые глубинные грунтовые слои почвы.

Колодцы для стока воды, которые входят в состав систем, двух основных видов бывают – поглотительные, то есть фильтрующие, а также водоприемные емкости. Первые устанавливаются на территориях со супесчаным или особым песчаным по составу грунтом, а также имеет значение незначительный объем вод. На дно подобного колодца насыпается молотые элементы кирпича, также подойдет простой щебень. Сверху также укладывается предварительно подготовленный геотекстиль, который будет служить фильтром.

Что касается водоприемных колодцев или коллекторов, то в вырытую яму кладется пара выполненных из бетона колец, потом засыпается слой мелкого кирпича, кладется дерн. Если много присутствует в почве влаги, тем большим по толщине будет слой производимой засыпки. Жидкость из подобных устройств можно откачивать при помощи простого насоса.

Устройство глубинного дренажа

Заглубленная дренажная система формируется из магистрального трубопровода и подсоединенных к нему труб с перфорацией. Магистраль может быть сделана одна – посередине участка, тогда дрены подсоединяются к ней “елочкой”. Либо ее укладывают вдоль забора по границе усадьбы, и все дренирующие трубы подключают уже к этому периметру.

Правила прокладки дренов.

Для укладки трубопроводов нужны траншеи шириной 35–40 см и глубиной до полутора метра (зависит от уровня грунтовых вод и точки промерзания грунта). На их дне делается 15-ти сантиметровая подушка из песка со щебнем и расстилается геотекстиль, защищающий перфорацию от засорения.

Затем на геотекстильную подложку насыпают еще 10–20 см гравия и на него укладывают дрены, которые после присыпают щебенкой и укрывают сверху геотканью. В итоге дренажная труба с перфорацией должна оказаться со всех сторон в гравии и обернута вкруговую геотекстилем.

Расстояние и глубина закладки дренов в различных почвах.

При обустройстве дренажа на территориях с глинистыми почками для оборачивания труб помимо обычного флизелина можно воспользоваться объемными оболочками из кокосового волокна. Дрены с ними продаются уже в готовом для монтажа виде.

Схема укладки дренажных перфорированных труб.

Ревизионные и накопительные колодцы можно сделать из:

• кирпича;
• железобетона;
• пластика.

Если трубы для дренажной системы пластиковые, то все колодцы и септик также лучше использовать из аналогичного материала. Проще потом за ними ухаживать и производить ремонт при необходимости.

Проектирование глубинной дренажной системы

Перед монтажными работами по устройству дренажной системы подземного типа следует рассчитать схему расположения коммуникаций. Проектирование состоит из следующих элементов: 1. определение места слива — колодец или природная среда — и его точное местоположение на участке; 2. количество и расположение промежуточных колодцев (если они предусмотрены); 3. разметка схемы трубопровода и точек установки смотровых колодцев.

Для слива рекомендуется выбирать самую нижнюю точку рельефа, чтобы обеспечить самопроизвольный сток дренажных вод. При наличии ландшафтного уклона проще соблюдать снижение трубопровода в направлении сточного резервуара.

После расчета проекта дренажной системы нужно подготовить расходные материалы в соответствии с проектными данными: √ дренажные трубы — специальная модификация с перфорированными боковыми сторонами для аккумулирования воды, метраж вычисляется по схеме; √ смотровые колодцы — емкости для соединения труб из пластика с входными отверстиями, приобретаются по расчетному количеству; √ емкость для сливного резервуара; √ соединительные детали для трубопровода; √ дренажные материалы — песок и гранитный щебень; √ геополотно — специальная фильтрующая ткань для защиты труб от попадания ила и мусора. Кроме того, потребуется шанцевый инструмент для рытья траншей и котлованов.

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Глинистая почва

Глина – герметик, созданный природой, обладает практически нулевой водопроницаемостью. Работы на таком усадебном участке будут осложнены, особенно после осадков. Вода, покрывая слой глины, образует скользкую грязь, передвигаться по которой неудобно, заниматься какой-либо деятельностью не реально.

Вода с поверхности может затапливать соседние делянки, вызывая порчу имущества, урожая. Повышенная влажность способствует развитию насекомых, слизней, приносящих вред плодам овощных культур.

Специалисты советуют в первую очередь после приобретения участка определить тип почв. Наличие песчаных или чернозёмных грунтов значительно облегчает задачу строителям нового дома или заядлым огородникам. А вот глина, как было сказано выше, — самый большой враг растений и фундаментов жилых домов, а также хозяйственных построек.

Вода на такой почве задерживается надолго, тем самым доставляя владельцам участка массу проблем начиная от дискомфорта (липкая грязь сопровождает их буквально на каждом квадратном метре) до серьёзного хозяйственного ущерба. Если возле дома находится газон, он пострадает в первую очередь – высохшая глина покрывается твёрдой коркой, плохо поддающейся рыхлению. Из-за этого трава начинает чахнуть и сохнуть. А во время затяжных ливней гниёт корневая система – газон превращается в болото.

Усугубляется проблема в случае близкого расположения к поверхности грунтовых вод – глина будет влажной фактически круглый год, просыхая лишь в засушливые периоды жаркого лета. При этом наблюдается гниение созревающих овощей на грядках и постепенное нарушение гидроизоляции фундамента у зданий, расположенных на участке. Кроме того, влажный грунт опасен и в зимний период – почва промерзает на большую глубину, разрушая промокшие фундаменты и уничтожая сады и ягодники.
