Рекомендации по монтажу устройства
На этапе проектных работ следует определить место, где будет установлена коллекторная группа. Чаще всего ее монтируют в специальном шкафу, который должен иметь достаточные размеры для размещения всех элементов. Оборудование устанавливают на некоторой высоте от пола вблизи от магистральных труб.
При этом нужно разместить шкаф так, чтобы осталось свободное место для загиба подходящих к коллектору труб. Желательно, чтобы он помещался на одинаковом расстоянии от всех отопительных контуров. Шкаф при желании можно вмонтировать в специально сделанную нишу или просто прикрепить к стене.

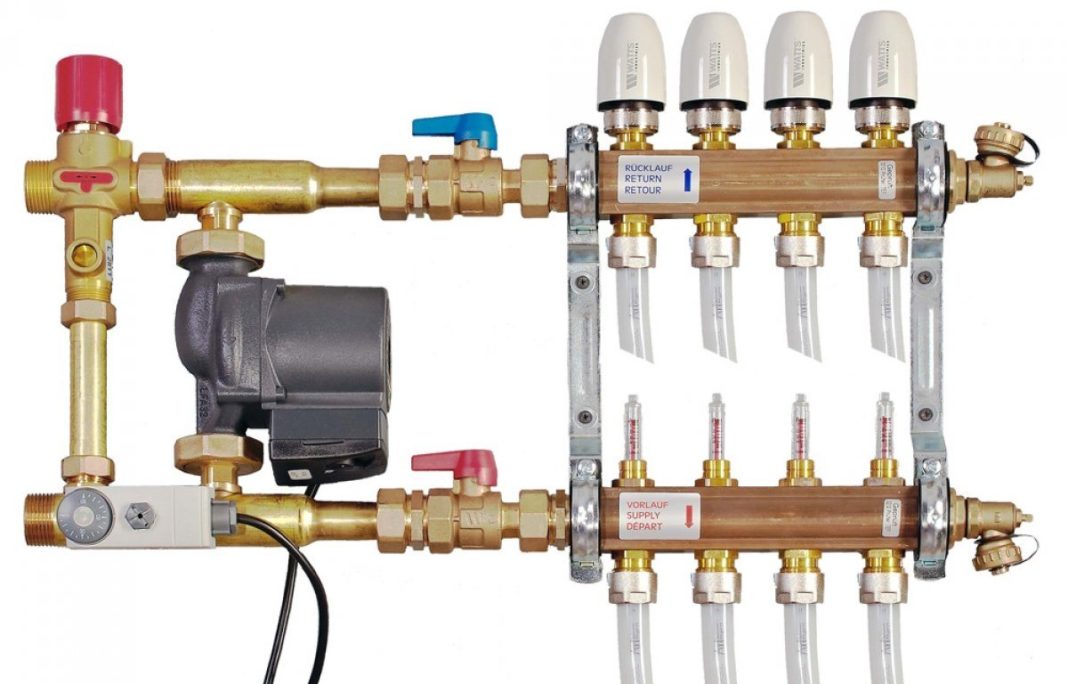

На рисунке представлена схема сборки коллектора. Так комплектует оборудование завод-производитель
Собрать укомплектованный коллектор для теплого пола достаточно просто. Однако перед началом работ следует внимательно ознакомиться с инструкцией, которую производитель обязательно вкладывает в упаковку оборудования. Все операции следует выполнять в точном соответствии с ее рекомендациями.
В общих чертах сборка проводится в такой последовательности:
- Вынимаем из упаковки трубки, предназначенные для обратного и подающего теплоносителя. Они уже должны быть снабжены датчиками расхода и клапанами. Если коллектор разделен на несколько секций, скручиваем их между собой.
- Собранные трубы закрепляем на штатных кронштейнах, что позволит работать дальше с большим удобством. Теперь распределитель представляет собой единый узел.
- Устанавливаем на место запорную арматуру, соединительные элементы, заглушки и приборы контроля.
- Закрепляем коллектор на стену. Можно встретить рекомендации, в которых предлагается сначала установить клапан и циркуляционный насос. Однако в этом случае будет очень неудобно впоследствии крепить собранный узел.
- Устанавливаем в соответствии с выбранной схемой циркуляционный насос и клапан с сервоприводом и термоголовкой.
- Подключаем к узлу трубы, идущие от отопительного котла, к отводам присоединяем трубы от контуров теплого пола.
Коллектор для теплого пола лучше всего смонтировать в специально предназначенном для этого шкафу, который можно “утопить” в стене или просто закрепить на ней
Все пуско-наладочные работы следует провести до того, как будет залита бетонная стяжка. Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Проводим настройки коллектора.
Проверяем работу всех приборов управления, позволяющих настроить нужный режим подогрева теплого пола, а также отрегулировать потоки теплоносителя в каждом контуре.
Обустройство насосно-смесительного узла
Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.
Элементы для сборки
Приобретаете все компоненты, необходимые для сборки узла.
Что требуется для сборки смесительного узла
Основные детали для контура в помещении площадью 20 м кв.:
- циркуляционный насос мощностью 15/4;
- два терморегулируемых коллектора;
- смесительный клапан;
- два обратных клапана;
- фитинги с накидной гайкой (обычно 16х2);
- муфты с переходом на наружный и внутренний радиус;
- сантехнический лён для уплотнения соединений;
- силиконовый герметик Unipak.
Коллектор теплого пола
Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.
Таблица. Пошаговая инструкция по сборке.
Шаги, фото
Описание действий
Шаг 1
На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.
Шаг 2
Снизу находится вход обратки.
Шаг 3
Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.
Шаг 4
Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.
Шаг 5
Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.
Шаг 6
Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.
Шаг 7
Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.
Шаг 8
После того как втулка будет хорошо затянута, прикручиваете сам клапан
Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.
Шаг 9
Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.
Шаг 10
К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.
Шаг 11
Сам смесительный узел уже собран
Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.
Шаг 12
Насос будет находиться слева, на выходе из смесителя.
Шаг 13
Снизу к тройнику через угловой переходник присоединяется коллектор.
Шаг 14
На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.
Шаг 15
Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.
Шаг 16
Гайка хомута как раз идеально входит в отверстие трубки.
Шаг 17
Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.
Шаг 18
Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.
Шаг 19
Теперь коллектор нужно снять и закрепить хомуты к панели.
Шаг 20
Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.
Шаг 21
Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.
Как выглядит собранный смесительный узел
В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.
Почему самодельный коллектор?
В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.
Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.
Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.
Недостатки отопительной системы с коллектором
- У коллекторной системы отопления отмечается один очень значительный недостаток – это его высокая стоимость. Вариант контурного теплого пола с коллектором считается одним из самых дорогих. Для того чтобы коллектор теплых полов своими руками работал, необходимо приобрести и поставить циркуляционный насос. Так как от котла к каждому прибору идет отдельная ветка из труб, то стоимость труб заметно прибавляет увеличения цены всей системе в целом.
- Собрать коллекторное отопление для теплых полов это довольно трудное и хлопотное дело, нужно учесть множество нюансов и особенностей технологической сборки.
Но коллекторная система в наше время считается самой лучшей с точки зрения надежности. Несмотря на достаточно высокие затраты по установке всех звеньев этой системы, она является эффективной и распространенной. Все частные застройщики понимают, что при ограниченных средствах на строительство лучше отдать пальму первенства надежной отопительной системе, а дорогостоящую отделку можно поменять на более дешевый вариант.
Коллектор из полипропиленовых труб
Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима
Подробный технический процесс сборки коллекторной группы:
Сборка коллекторной гребенки из полипропиленовых труб
Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:
- Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
- Нельзя установить расходомеры;
- Требуется защитный ящик большего размера из-за массивности конструкции;
- Обязательно обладать набором профильных инструментов и навыками пайки.
Сборка распределительного колектора из отдельных элементов
Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.
Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.
На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.
Значение основных параметров смесительного узла
Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.
Производительность
Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.
Чтобы определить производительность системы, потребуются следующие данные:
- теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника;
- теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов;
- некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.
Монтировать смесительный узел для теплого пола своими руками достаточно трудно
Напор циркуляционного насоса
Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.
Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?
К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.
Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.
Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.
Как собрать коллектор своими руками
Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.
Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.
Подключение
Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.
Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.
Изготовление коллектора
Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.
Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.
Распределительный коллектор, сделанный своими руками
Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.
Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.
Коллектор своими руками из полипропиленовых труб
Сборка коллекторного узла
Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.
Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.
Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.
При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.
Управление работой системы тёплого пола
Эффективность отопительных устройств зависит не только от их мощности и регулировок, но, прежде всего, от состояния обогреваемого объекта. Если здание недостаточно утеплено, никакая система не создаст условий для комфортной жизни в нем. Стены, сложенные из пористых материалов, таких как пиленый ракушечник или пенобетон снижает поитери тепла на 20 — 25 % по сравнению с керамическим кирпичом, дополнительное утепление стен и ветровая защита, а также утепление кровельного пирога дают приблизительнло такой же эффект.
Обращаясь к вопросу управления режимом работы теплых полов, нужно заметить, что применяются два основных подхода: ручное управление узлом подмеса и использование автоматическимх систем управления.
Первый вариант применяется для небольших строений, состоящих из 2-х или 3-х жилых комнат и вспомогательных помещений. Установка режима подмеса производится обыкновенным краном вручную.
Для сложных развитых отопительных сетей такой способ осуществить нереально ввиду многофакторности процесса и применяются сложные автоматизированные устройства.
Системы управления отоплением могут быть:
- групповыми — их задача состоит в том, чтобы преобразовать температуру воды на выходе из котла в 75 — 90 градусов в необходимые для низкотемпературных контуров 35 — 40 градусов на входе и проконтролировать температуру обратного потока, внося коррективы в режим подмеса. Естественно, что изменение погодных условий сказыватеся и на величине теплоотдачи в системе отопления;
- индивидуальными — расход носителя тепла для каждого контура устанавливается таким образом, чтобы в помещении была постоянная температура в заданном интервале. Это достигается либо установкой датчика температуры в помещении или контролем температуры обратного потока на выходе из регистра непосредственно у коллеторного узла.
Оборудование
В рамках небольшой статьи нельзя отобразить все разнообразие устройств, поэтому остановимся на некоторых характерных их представителях:
Контроллеры групповые
Управление нагревом производится подачей импульса на сервопривод регулирующего клапана, котрый производит соответствующую манипуляцию. В одном контроллере устанавливается до 10 каналов от датчиков для регулировки подмеса в различных контурах. Возможно программирование работы.
Блок управления режимом работы теплого пола
При подключении наружного датчика температуры, режим температуры нагрева теплоносителя изменяется превентивно.
Термостаты
Устройство выносное, способное производить измерение температуры на месте установки и передавть данные о ней на блок управления системой отопления. Прибор может передвать информацию как по проводам, таки и по радиоканалу. Установка его должна производится в месте, защищенном от воздействия солнечных лучей и вдали от сквозняков.
Термостат комнатный для водяного пола
Клапаны
Устройство для непосредственного управления температурой потока теплоносителя. Рзмещается в разрыве трубопровода. Обычно оснащается сервоприводом для управления заслонкой. Рассчитывается на работе при давлении в системе до 16 атмосфер.
Трехходовой термостатический клапан в системе управления теплым полом
Сервопривод
Устройство, приводящее в движение запорное устройство клапана (шток). Небольшое по размеру устройство создает к силие более 10 кг.
Сервопривод для клапана теплого пола
Выбор труб для системы отопления
При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.
Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.
Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.
Коллектор для комбинированного отопления
При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.
Коллекторная разводка в квартире
Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.
Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.
Гофрированные трубы из нержавеющей стали
Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.
Принцип работы и схема коллектора водяного теплого пола
В самой простой конфигурации коллектор — это две трубки с отводящими патрубками. Первая подключена к котлу, вторая — к обратке. Но такого устройства недостаточно для правильного функционирования теплого пола.
В комплектациях, подходящих для системы, смесительный узел состоит из основных элементов:
- трубки, подсоединенные к подающему и обратному трубопроводам;
- циркуляционный насос;
- регулирующий узел (клапан) с термодатчиком;
- собственно распределительный коллектор с расходомерами.
Ниже приведем рабочую схему коллектора для теплого водяного пола.
Назначение узлов:
- Насос поддерживает давление воды и скорость ее циркуляции по контуру.
- Клапан выполняет функцию подпитки контура горячим теплоносителем. Узел оснащен термодатчиком, который дает сигнал клапану при снижении температуры ниже заданной. Клапан открывается и в систему дополнительно поступает горячая вода. Тот же термодатчик по достижении нужной температуры дает сигнал прекращения подачи и клапан закрывается. Термодатчиками служат сервоприводы, которые поддерживают заданную температуру автоматически.
- Гребенка рассчитана на подключение двух-трех контуров воды. Расход теплоносителя по отдельным зонам учитывают расходомеры.
Термостатические клапаны установлены на каждой ветке контуров отопления. Они управляются автоматически, но имеют заглушки для ручного вмешательства.
В качестве дополнительной опции в трубах обратки стоят расходомеры. По ним расход воды можно наблюдать визуально. Давление и температуру в коллекторе регулируют при помощи манометра и термометра.
Заполнение водой и проверка герметичности давлением
После подключения приходит время заполнить систему водой.
Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.
Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.
При этом обязательно перекрывайте шаровые краны с подачей от котла.
Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.
Также закрываете все краны на ротаметрах, кроме одного.
Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.
