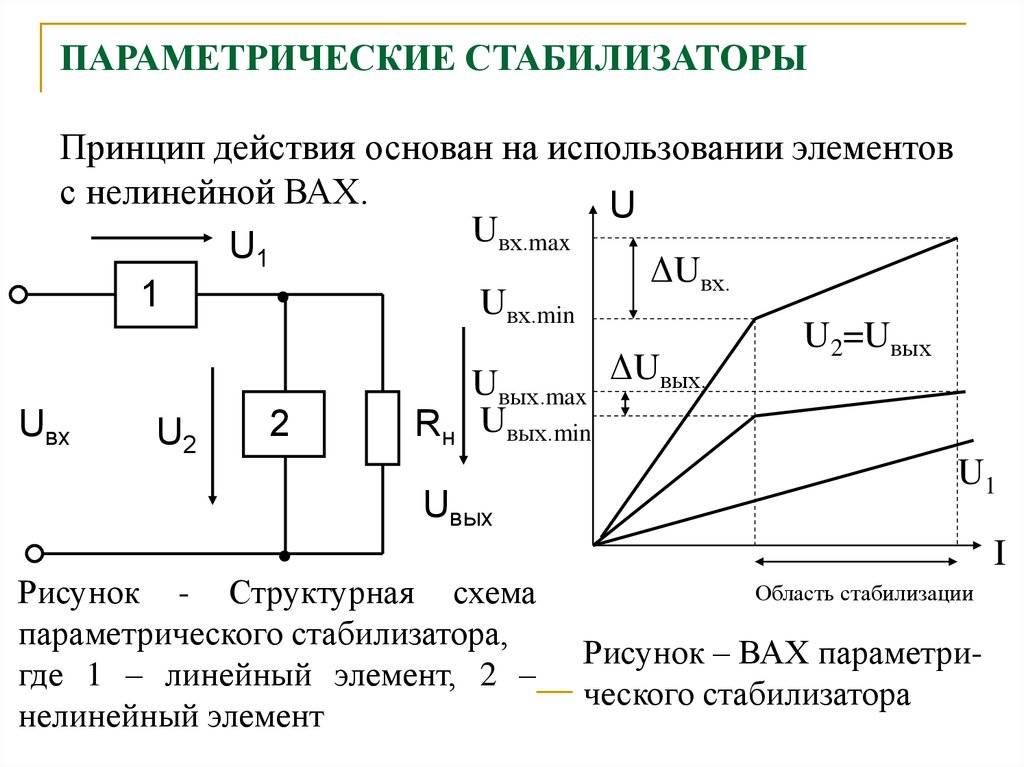

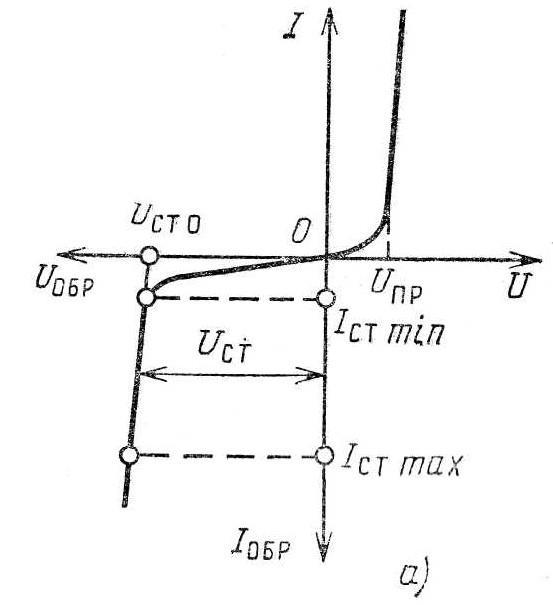

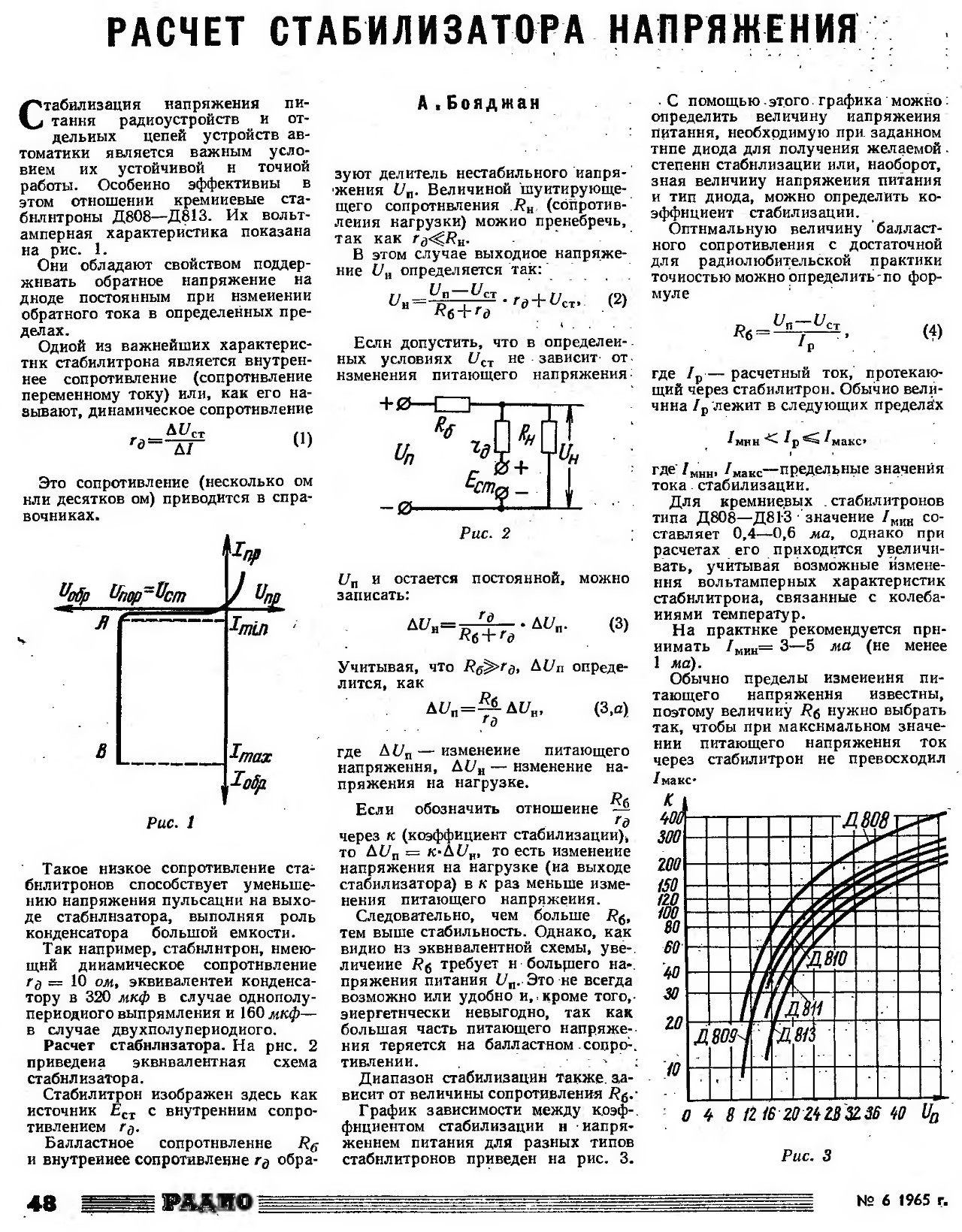

Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

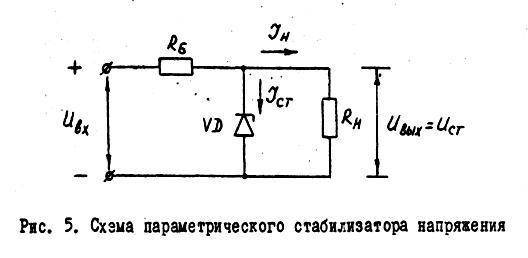

Схема параметрического стабилизатора

В зависимости от технических характеристик, параметрические стабилизаторы могут быть однокаскадными, многокаскадными и мостовыми. Стабилитрон, находящийся в составе конструкции, напоминает обратно включенный диод. Однако пробой напряжения в обратном направлении, характерный для стабилитрона, является основой его нормального функционирования. Данное свойство широко применяется для различных схем, в которых нужно создать ограничение входного сигнала по напряжению.

Параметрические стабилизаторы относятся к быстродействующим устройствам, они защищают чувствительные участки схем от импульсных помех. Использование этих элементов в современных схемах стало показателем их высокого качества, обеспечивающего стабильную работу оборудования в различных режимах. Основой параметрического стабилизатора является схема включения стабилитрона, использующаяся также и в других типах стабилизаторов в качестве источника опорного напряжения.

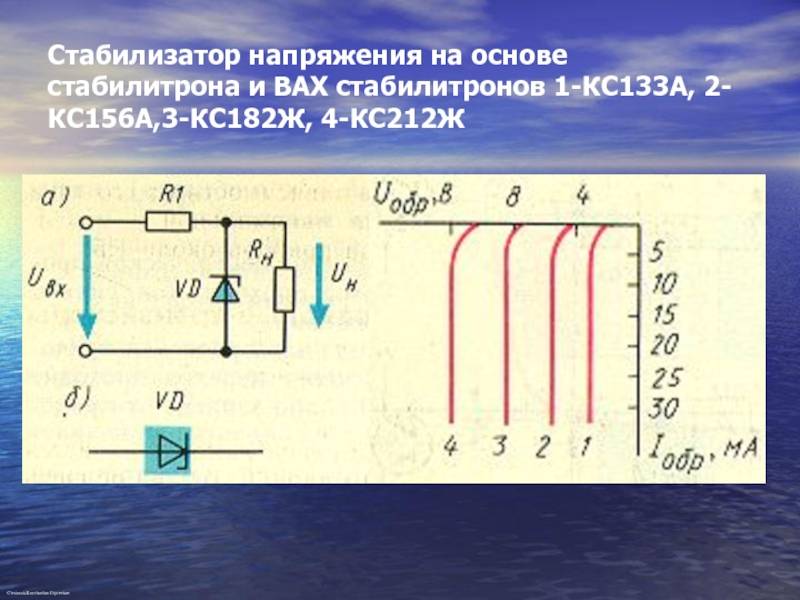

Стандартная схема состоит из делителя напряжения, который, в свою очередь включает в себя балластный резистор R1 и стабилитрон VD. Параллельно стабилитрону включается сопротивление нагрузки RH. Данная конструкция стабилизирует выходное напряжение при изменяющемся напряжении питания Uп и токе нагрузки Iн.

Работа схемы происходит в следующем порядке. Напряжение, увеличивающееся на входе стабилизатора, вызывает увеличение тока, проходящего через резистор R1 и стабилитрон VD. Напряжение стабилитрона остается неизменным за счет его вольтамперной характеристики. Соответственно, не изменяется и напряжение на сопротивлении нагрузки. В результате, все измененное напряжение будет поступать на резистор R1. Принцип работы схемы дает возможность для расчетов всех необходимых параметров.

О неполадках и сбоях в электросетях

Электрооборудование, изготавливаемое в России, естественно рассчитано на российскую электрическую сеть и обязано работать при напряжении от 198 до 242В и частоте от 49.5 до 51 Гц. Как правило диапазон напряжений и частот, в котором может работать оборудование, еще несколько шире (характерны например 187-242В). Для большинства работающих от сети устройств допустимы изменения частоты на 2Гц (или даже более) по сравнению с номинальным значением. По данным компании Bell Labs в США наблюдаются следующие наиболее часто встречающиеся сбои питания.

1. Провалы напряжения – кратковременные понижения напряжения, связанные с резким увеличением нагрузки в сети в связи с включением мощных потребителей, таких, как промышленное оборудование, лифты и т.д. Они являются наиболее частой неполадкой в электрической сети, встречаются в 87% случаев. 2. Высоковольтные импульсы – кратковременное (на наносекунды или единицы микросекунд) очень сильное увеличение напряжения, связанное с близким грозовым разрядом или включением напряжения на подстанции после аварии. Составляют 7.4 % всех сбоев питания. 3. Полное отключение напряжения согласно этому исследованию является следствием аварий, грозовых разрядов, сильных перегрузок электростанции. Встречается в 4.7% случаев. 4. Слишком высокое напряжение – кратковременное увеличение напряжения в сети, связанное с отключением мощных потребителей. Встречается в 0.7% случаев.

Компенсационные стабилизаторы

В компенсационных стабилизаторах производится сравнение эталонного (опорного) потенциала с выходным. Разница через контур отрицательной обратной связи поступает на базу ключевого транзистора, управляя величиной его открытия.

Точность стабилизации зависит от точности формирования опорного напряжения. Так как устройство сравнения потребляет малый ток, то опорный потенциал можно сформировать при помощи параметрического стабилизатора на стабилитроне и резисторе.

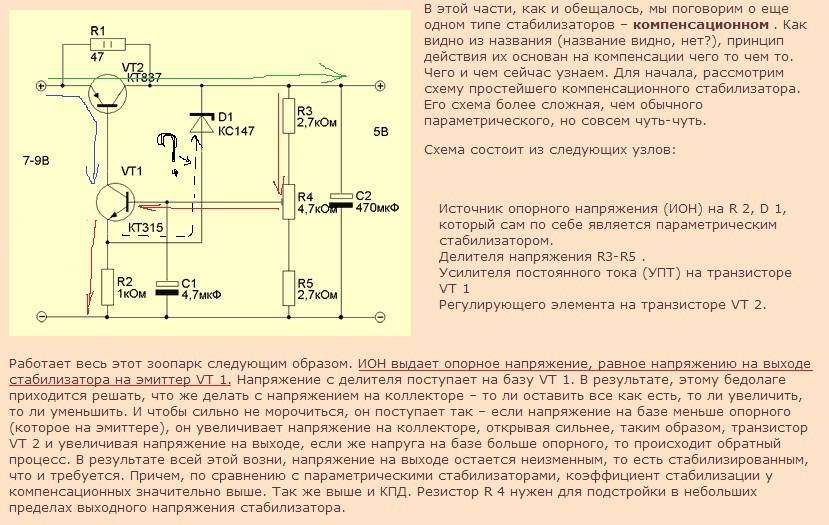

Компенсационная схема

Еще больше повысить эксплуатационные характеристики можно, используя источник тока вместо токоограничительного резистора. В качестве такого источника наиболее удобно применять полевой транзистор. Компенсационные устройства обладают хорошими характеристиками, поэтому большинство производителей элементной базы выпускает готовые модули, позволяющие создавать конструкции с минимумом элементов.

Основные неисправности стабилитрона

Работоспособность детали, расположенной в блоках аппаратуры, можно выявить, зная основные неисправности. К ним можно отнести следующие повреждения или отклонения от нормы:

• пробой перехода;
• обрыв;
• неправильное напряжение;
• неточный ток.

Если первые два пункта вопросов не вызывают, то вторые две позиции относятся к неявным повреждениям.

Внимание! Когда измеренное мультиметром на диоде зенера падение напряжения в прямом направлении совпадает с заявленным значением, это означает, что элемент исправен. При проверке стабилитрона подключают плюсовой щуп к аноду, а отрицательный – к катоду. В режиме проверки диодов на экране отобразится величина падения напряжения на тестируемом элементе

При переполюсовке щупов на дисплее не будет значений, высветится «1»

В режиме проверки диодов на экране отобразится величина падения напряжения на тестируемом элементе. При переполюсовке щупов на дисплее не будет значений, высветится «1»

При проверке стабилитрона подключают плюсовой щуп к аноду, а отрицательный – к катоду. В режиме проверки диодов на экране отобразится величина падения напряжения на тестируемом элементе. При переполюсовке щупов на дисплее не будет значений, высветится «1».

При пробое перехода при прямом и обратном прикасании измерительных щупов на дисплее тестера будут высвечиваться цифры. Когда в режиме проверки диода на тестере присутствует звуковое оповещение (пищалка), то оно сработает.

При обрыве перехода измерения ничего не покажут при любом прикладывании щупов тестера. В этом случае даже без выпаивания стабилитрона из платы можно определить его неисправность.

Неправильное напряжение стабилизации определяется только при включении питания схемы. В режиме вольтметра щупами касаются выводов детали и измеряют параметр. В случае отклонения от необходимой величины стабилитрон заменяется.

При определении исправности элемента с напряжением стабилизации до 20-30 В пользуются простым методом. Для этого нужно собрать небольшую макетную модель для испытаний, в неё входят:

• панель для закрепления микросхем (любая);
• ограничивающий резистор сопротивлением 4,7 кОм, мощностью до 0,25 Вт;
• источник питания: подойдёт блок питания от ноутбука, в идеале – источник с регулировкой выходного напряжения.

Панель от микросхемы поможет закреплять в её пазах любой проверяемый элемент.

Осторожно. При подключении в схему проверяемого полупроводника подключают «плюс» к катоду, «минус» – к аноду. Неправильное включение выведет испытуемую деталь из строя

Неправильное включение выведет испытуемую деталь из строя.

Схема для проверки напряжения стабилизации

Стабилизация напряжения с использованием стабилитронов – успешное решение в электронных схемах. Правильное тестирование стабилитрона с помощью мультиметра поможет определить неисправную деталь и сберечь схему от повреждения.

Увеличение мощности параметрического стабилизатора

Максимальная выходная мощность простейшего параметрического стабилизатора напряжения зависит от значений I_ст.max и P_max стабилитрона. Мощность параметрического стабилизатора может быть увеличена, если в качестве регулирующего компонента использовать транзистор, который будет выступать в качестве усилителя постоянного тока.

Параллельный стабилизатор

Схема ПСН с параллельным включением транзистора

Схема представляет собой эмиттерный повторитель, параллельно транзистору VT включено сопротивление нагрузки R_H. Балластный резистор R1 может быть включён как в коллекторную, так ив эмиттерную цепи транзистора. Напряжение на нагрузке равно

Схема работает следующим образом. При увеличении тока через резистор R_H, а соответственно и напряжения (U1 = U_CT) на выходе стабилизатора, происходит увеличение напряжения база-эмиттер (U_EB) и коллекторного тока I_K, так как транзистор работает в области усиления. Возрастание коллекторного тока приводит к увеличению падения напряжения на балластном резисторе R1, что компенсирует рост напряжения на выходе стабилизатора (U1 = U_CT). Поскольку ток I_СТ стабилитрона является одновременно базовым током транзистора, очевидно, что ток нагрузки в этой схеме может быть в h_21e раз больше, чем в простейшей схеме параметрического стабилизатора. Резистор R2 увеличивает ток через стабилитрон, обеспечивая его устойчивую работу при максимальном значении коэффициента h21e, минимальном напряжении питания U0 и максимальном токе нагрузки I_Н.

Коэффициент стабилизации будет равен

где R_VT – входное сопротивление эмиттерного повторителя

где R_e и R_b – сопротивления эмиттера и базы транзистора.

Сопротивление R_e существенно зависит от эмиттерного тока. С уменьшением тока эмиттера сопротивление R_e быстро возрастает и это приводит к увеличению R_VT, что ухудшает стабилизирующие свойства. Уменьшить значение R_e можно за счёт применения мощных транзисторов или составных транзисторов.

Последовательный стабилизаттор

Параметрический стабилизатор напряжения, схема которого представлена ниже, представляет собой эмиттерный повторитель на транзисторе VT с последовательно включённым сопротивлением нагрузки R_H. Источником опорного напряжения в данной схеме является стабилитрон VD.

Схема ПСН с последовательным включением транзистора

Выходное напряжение стабилизатора:

Схема работает следующим образом. При увеличении тока через резистор R_H, а соответственно и напряжения (U1 = U_ST) на выходе стабилизатора происходит уменьшение отпирающего напряжения UEB транзистора и его базовый ток уменьшается. Это приводит к росту напряжения на переходе коллектор – эмиттер, в результате чего выходное напряжение практически не изменяется. Оптимальное значение тока опорного стабилитрона VD определяется сопротивлением резистора R2, включённого в цепь источника питания U0. При постоянном значении входного напряжения U0 базовый ток транзистора I_B и ток стабилизации связаны между собой соотношением I_B + I_ST = const.

Коэффициент стабилизации схемы

где R_k – сопротивление коллектора биполярного транзистора.

Коэффициент стабилизации параметрического стабилизатора напряжения может быть существенно увеличен при введении в его схему отдельного вспомогательного источника с U’0 > U1 и применении составного транзистора.

Схема ПСН с составным транзистором и питанием стабилитрона от отдельного источника напряжения

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Как правильно определить необходимую мощность стабилизатора напряжения?

Чтобы сделать выбор модели стабилизатора напряжения по критерию необходимой мощности, неободимо рассчитать суммарную мощность, потребляемую нагрузкой. Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инструкции по эксплуатации. Иногда потребляемая мощность вместе с напряжением питания и частотой сети указывается на задней стенке прибора или устройства.

При подсчете мощности, потребляемой устройством, следует учитывать так называемую полную мощность, а также пусковой ток устройства. Полная мощность — это вся мощность, потребляемая электроприбором, она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда указывается в ваттах (Вт), полная — в вольт-амперах (ВА). Устройства — потре6ители электроэнергии зачастую имеют как активную, так и реактивную составляющие нагрузки.

Активная нагрузка. У этого вида нагрузки вся потребляемая энергия преобразуется в излучение (свет, тепло). У некоторых устройств данная составляющая является основной. Примеры — лампы накаливания, обогреватели, электроплиты, утюги и т. п.

Реактивные нагрузки. Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные. Пример — устройства, содержащие электродвигатель. Эти элементы линейных цепей не поглощают энергии, а лишь частично запасают ее в электрическом или магнитном поле с последующей отдачей в электрическую цепь.

Полная мощность в вольт-амперах и активная мощность в ваттах связаны между собой коэффициентом COSф. На приборах, имеющих реактивную составляющую нагрузки, часто указывают их активную потребляемую мощность в ваттах и COSф. Чтобы подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на COSф. Например: если на дрели написано «600 Вт» и «COSф= 0,6», это означает, что на самом деле потребляемая инструментом полная мощность будет равна 600/0,6=1000 ВА. Если COSф не указан, для приблизительного расчета активную мощность можно разделить на 0,7.

Высокие пусковые токи. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. Соотношение величины потребляемого тока в момент пуска (включения) устройства к величине тока в установившемся режиме называется кратностью пускового тока. Данная величина зависит от типа и конструкции электродвигателя, наличия или отсутствия устройства плавного запуска, и может иметь значение от 3 до 7.

В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), но его пусковой ток неизвестен, то паспортную потребляемую мощность двигателя необходимо умножить минимум на 3, во избежание перегрузки стабилизатора напряжения в момент включения устройства.

Рекомендуется выбирать модель стабилизатора напряжения с 20% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования.

Мощный стабилизатор напряжения на полевом транзисторе

Очень часто для питания различных электронных устройств требуются напряжения разной величины — например, чувствительные микроконтроллеры могут питаться (в зависимости от конкретного экземпляра) только строго от 5В, другим микросхемам бывает нужно напряжение 9-12В, а есть и совсем низковольтные устройства, которые требуют уровня питания 3-3,3В. Для повышения напряжения, например, чтобы получить из 3,7В литий-ионного аккумулятора целых 9-12В используются импульсные источники питания — в них напряжение повышается за счёт использования явления самоиндукции в катушке индуктивности. Понижающие же преобразователи можно поделить на два типа: те же импульсные и линейные. Первые обладают высоким КПД, но имеют несколько более сложную схемотехнику с применением индуктивностей и специальных ШИМ-контроллеров. Линейные актуальны в том случае, если нужна простота, миниатюрность и отсутствие каких-либо помех на выходе — ведь линейные стабилизаторы, в отличие от импульсных, наоборот уменьшают пульсации напряжения, в отличие от импульсных, которые их наоборот генерируют за счёт высокой частоты работы. И если импульсные стабилизаторы, как повышающие, так и понижающие, очень удобно использовать в виде готовых модулей, которые по небольшим ценам продаются на Али, то вот линейные стабилизаторы имеет смысл изготавливать своими руками, под заданные параметры.

Существуют специальные микросхемы стабилизаторов, например, серия 78lхх, они имеют на выходе фиксированные значения напряжения, либо LM317, микросхема в корпусе ТО-220, которая позволяет регулировать напряжение на выходе в широких пределах. Казалось бы, зачем выдумывать что-то ещё, если можно просто взять готовую LM317 — но не так всё просто, ведь она имеет один недостаток — выходной ток всего 1,5А. Конечно, этого достаточно для большинства применений линейного стабилизатора, тем более, что уже даже на таком токе он будет сильно нагреваться, но всё же иногда может возникнуть использовать именно мощный линейный стабилизатор с током более 1,5А, например, для подачи стабилизированного питания на аудио-усилитель. Использовать для питания усилителей импульсные источники — не самый лучший вариант по той причине, что помехи от импульсного источника в последствии будут попадать и в звуковой тракт, что явится в виде постороннего шума в звуке. Сделать мощный линейный стабилизатор можно разными путями, например, по схеме, представленной ниже — и использованием мощного полевого транзистора в качестве силового элемента и микросхему TL431 в качестве регулирующего. Такая схема обеспечивает хорошую стабильность выходного напряжения — как пишет автор, напряжение на выходе изменяется лишь на доли вольта в течение большого промежутка времени, а мощный полевой транзистор обеспечивает максимальный ток через нагрузку в 10А и рассеиваемую мощность в 50Вт — при использовании радиатора соответствующих размеров. Схема такого стабилизатора представлена на картинке ниже.

Данные номиналы делителя, указанные на схеме, позволят регулировать напряжение на выходе в диапазоне от 3 до 27В, чего достаточно для большинства применений, но при необходимости этот диапазон можно менять в большую или меньшую сторону, подбирая общее сопротивление переменного резистора RV1. Здесь можно использовать либо полноценный переменный резистор с удобной ручкой для регулировки, либо небольшой подстроечный, например, такие, как на фото ниже. Также имеет смысл установить сюда многооборотный подстроечный резистор, он позволит устанавливать выходное напряжение с высокой точностью.

Конденсатор С3 служит для фильтрации помех в регулировочной части, для большей стабильности выходного напряжения, а С2 — фильтрующий на выходе. Его ёмкость на схеме указана как 22 мкФ, не стоит превышать это значение, слишком большая ёмкость на выходе может привести к неправильной работе схемы, для подавления пульсаций лучше установить большую ёмкость на входе стабилизатора. Для наглядности ниже приведено изображение все трёх электролитических конденсаторов, необходимых для сборки схемы

Обратите внимание, что все они имеют полярность и при впаивании их на плату важно её не перепутать, на схеме минусовые контакты конденсаторов помечены в виде заштрихованной обкладки, а на самих корпусах минусовой вывод отмечен в виде вертикальной полоски. Несоблюдение полярности электролитических конденсаторов обычно приводит к тому, что они начинают быстро разогреваться, а если вовремя не отключить питание от схемы, то вовсе взрываются, разбрасывая вокруг ошмётки бумаги

Импульсные стабилизаторы

Использование простых конструкций на транзисторах имеет недостаток – на ключевом элементе выделяется большая мощность рассеивания, которая тем больше, чем больше разница между входным и выходным параметром.

Главное отличие импульсных устройств – в том, что транзисторы работают в ключевом режиме, управляя накоплением и отдачей энергии реактивными элементами. Энергия, запасенная дросселем или конденсатором, позволяет не только стабилизировать напряжение, но и повышать его или инвертировать полярность.

Собранные на дискретных элементах импульсные преобразователи сложны в конструировании и регулировке. Сейчас выпускаются схемы, выполненные в виде интегральных микросхем, которым требуется импульсный ключ только для увеличения мощности. Устройства практически не требуют регулировки и обладают высокой надежностью.

Микросхема импульсных устройств

Определение мощности по силе тока для однофазной сети

Необходимость выполнения этой процедуры чаще всего возникает при задании ограничений по максимальной мощности электроприбора, который можно подключить к конкретной розетке или их группе.

При нарушении данного ограничения возрастают риски пожара, а пластмассовые декоративные элементы розетки могут расплавиться из-за избытка выделяющегося тепла.

На основании определений, которые в математической форме описываются выражениями (1) и (2), для нахождения мощности следует просто умножить ток на напряжение.

Максимально допустимый ток выносится на маркировку розетки и для большинства комнатных бытовых изделий этой разновидности обычно составляет 6 А.

Отдельно укажем на то, что риски повреждения розетки при подключении чрезмерно мощного устройства минимальны в правильно спроектированной бытовой проводке.

Это полезное свойство обеспечено:

• установкой автоматов;
• применением в мощных электроприборах вилок, которые физически не могут подключаться к обычным розеткам (механическая блокировка).

Своеобразным вариантом механической блокировки можно считать довольно популярное прямое соединение мощного стационарного устройства (кондиционер, бойлер) с сетью без использования розеток.

Что такое мощность Ватт [Вт]

Мощность — величина, определяющая отношение работы, которую выполняет источник тока, за определённый промежуток времени. Один ватт соответствует произведению одного ампера на один вольт, но при определении трат на электроэнергию используется величина киловатт/час.

Она соответствует расходу одной тысячи ватт за 60 минут работы. Именно по этому показателю определяется стоимость услуг электроэнергии.

В большинстве случаев мощность, которую потребляет прибор, указана в технической документации или на упаковке. Указанное количество производится за один час работы.

Помочь определить силу тока при известной мощности поможет калькулятор, который делает перевод одной физической величины в другую.

Нужен ли стабилизатор для котла?

Часто можно услышать мнение, что наличие стабилизатора напряжения не так уж важно. «Мой котел уже десять лет без стабилизатора замечательно работает», «он нормально все перепады терпит», — говорят некоторые владельцы, подразумевая, что покупка данного прибора есть бесполезная трата денег

Действительно, современные устройства справляются с небольшими перепадами напряжения. Более того, по межгосударственному стандарту ГОСТ 29322-2014 сетевое напряжение не есть величина постоянная и должно составлять 230 В плюс-минус 10 %. Соответственно, под стандартное напряжение подпадает диапазон 207-253 В.

Однако, в реальной жизни не всегда все случается согласно стандартам и резкие скачки параметров в питающей сети пока не являются фантастикой. К тому же, причиной возможных проблем может стать множество разных факторов, от погодных условий до человеческого вмешательства. Поэтому установка стабилизатора все-таки представляется оправданным решением и его покупка в большинстве случаев менее затратна, чем ремонт котла отопления при аварии. К тому же многие продавцы определяют установленный СН как необходимое условие для действия гарантии.

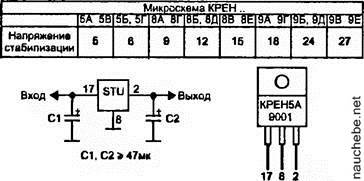

Схема включения КР142ЕН5А

Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.

Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1.

Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры.

СН с регулируемым выходным напряжением, выходное напряжение которого можно регулировать от 0 до 10 В.

Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.

При этом нужно обязательно учитывать различия цоколевки микросхем для положительных и отрицательных напряжений. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью. Такое схемотехническое решение заимствовано из . Работа стабилизатора напряжения КРЕН8Б
