Калькулятор расчета раствора для ленточного фундамента

Опалубка

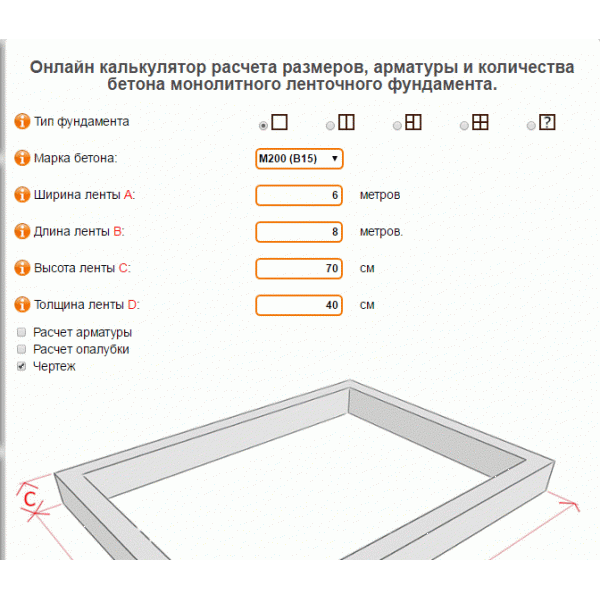

При помощи нашего онлайн-калькулятора удобно и быстро произвести расчет опалубки для ленточного фундамента. Это подготовленный каркас для заливки. Как правило, изготавливается из досок. Служит для придания бетону нужной формы и удержания раствора до застывания.

Расчеты опалубки на онлайн-калькуляторе позволяют определить необходимое количество и объем пиломатериала. С этой целью вводятся размеры выбранной доски: ширина, длина и толщина.

Опалубка для ленточного фундаментаФото из открытых источников

Таким образом, без сложных инженерных расчетов, Вы можете рассчитать все необходимые показатели и количество материалов для строительства ленточного фундамента под свой дом, баню или любое другое строение.

Пропорции раствора: делаем правильно

Согласно стандартным техническим условиям на строительные смеси, пропорции компонентов берутся следующие: 1 часть портландцемента, 3 части песка, 1 часть технической чистой воды. Наполнители добавляются в пропорциях 3-7:1 – величины зависят от требований к составу.

Удобоукладываемость, пластичность, подвижность бетонной смеси, прочность и другие эксплуатационные характеристики, по которым определяется марка бетона, зависят от качества цемента, его марки и длительности хранения, степени очистки песка и загрязнённости воды, а также от параметров наполнителей.

Песок

Такой параметр, как подвижность бетонной смеси, зависит от состава песка: мелкофракционный и грязный сыпучий материал сделает смесь вязкой, а затвердевший материал – хрупким и быстро разрушающимся. И наоборот – сыпучка средней или крупной зернистости в сочетании с щебнем средней фракции и высокой маркой цемента значительно усилит свойства конструкции.

Расчётная марка бетона зависит не только от качества песка. На качество продукции влияют и марки цемента – чем выше цифра в обозначении, тем прочнее будет застывший материал. Так, тяжелый бетон марок М800-М900 может работать даже под водой.

Разновидности песка:

• Карьерная сыпучка– добыча ведётся открытым способом. Примеси – глина, почва, скалистые породы. Фракции — 0,6-3,5 мм;
• Речной — добывается со дна рек и других пресных водоемов. Примесей не имеет. Фракции — 2-5 мм;
• Морской — примесей не имеет, размер зёрен — 2-5 мм;
• Дробленый — получают измельчением кварцевых горных пород.

В таблице указываются распространённые классы и группы песка для строительства и ремонтных работ – эти данные позволяют правильно рассчитать объем бетона:

Класс и группа	Фракция
≈ 10 мм	≈ 5 мм	≤ 0,15 мм
I класс
Повышенной крупности	0,5	5,0	5,0
Крупный	0,5	5,0	5,0
Средний	0,5	5,0	5,0
Мелкий	0,5	5,0	10,0
II класс
Очень крупный и повышенной крупности	5,0	20,0	10,0
Крупный и средний	5,0	15,0	15,0
Мелкий и очень мелкий	0,5	10,0	20,0
Тонкий и очень тонкий	Не разрешается	Не нормируется

Стандартно для получения определённой марки цемента применяется сыпучий строительный материал следующих фракций:

1. Мелкие зёрна — 0,6-1,5 мм;
2. Среднезернистый — 2-2,8 мм;
3. Крупный — 3-3,5 мм.

Щебень

Стандартные параметры щебня – лещадность (удлинённость и плоскостность зёрен), уровень морозостойкости, степень прочности и радиоактивность.

По происхождению щебень бывает:

1. Гранитным. Особенности: Высокая прочность, морозоустойчивость, низкая лещадность и радиоактивность;
2. Гравийным. Особенности параметров: Минимальная радиоактивность;
3. Известняковым. Особенности: Низкая прочность.

Характеристики любой марки цемента зависят от свойств и размеров щебня. Классификация щебня по фракциям бывает следующая:

• Мелкие зёрна — 5-20 мм;
• Средние — 20-40 мм;
• Крупный щебень — 20-70 мм, 40-70 мм;
• Отсев и щебневая смесь размером 0-5 мм (гранитная крошка), 0-20 мм, 0-40 мм.

Расчёт воды

Водоцементное соотношение (В/Ц) важнейший показатель качества бетонной смеси, от которого зависит добротность заливки. В идеальных условиях, для полного созревания стяжки, достаточно 0,25 частей воды, для 1 части цемента. Но такой раствор будет очень тяжёлым и малоподвижным. Его вес увеличится на 22-27%, что приведёт к повышению нагрузки на основание.

Ограниченное повышение содержания воды (до 0,7), облегчает некоторые виды работ, например заливку стяжки пола. Однако без должного ухода за бетоном во время его вызревания, чревато серьёзным снижением эксплуатационных характеристик. Калькулятор расчёт цемента на фундамент показывает, что без интенсивной вибороукладки, будет наблюдаться расслоение компонентов смеси, сопровождающееся выходом цементного молочка на поверхность. Следовательно, сцепление песка и щебня будет более слабым.

Излишки воды, которые не понадобятся для формирования цементного камня, будут испаряться, что приведёт к усадке и появлению трещин. Если для расчёта свайного фундамента, калькулятор этот аспект не выделяет, то бетонные плиты с таким дефектом почти всегда выбраковываются.

1 куб правильно составленного бетона М250, после полного созревания, содержит около 0,05-0,06 м3 воды, находящейся в связанном состоянии. Для бетона М100 объём воды в кристаллогидратах повысится до 0,07 м3.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Краткое описание тяжелых растворов

Ж/б изделия можно производить не только в цеху, но и прямо на строительном объекте. Для большей надежности ж/б конструкции с расчётными параметрами применяют тяжелую смесь. Её отличительная особенность – это объемная масса ≥ 1800 кг/м3.

Он имеет высокую прочность и низкую пористость, устойчив к механическим нагрузкам и химическим средам. Ж/б элементы из тяжелого раствора устанавливают на ответственных сооружениях с открытой эксплуатацией. Это стены, полы, перекрытия.

Читайте далее:

Калькулятор расчета пеноблоков

Калькулятор расчета котлована, стоимость земляных работ, расчет объема котлована разной формы

Расход затирки для плитки на 1 м² — калькулятор, формула расчета

Как сделать расчет рулонов обоев, точный калькулятор расчета

Расчет штукатурки и шпаклевки — нормы расхода и калькулятор

Калькулятор расчета гипсокартона на потолок

Расчёт щебня

Объём щебня в цементной смеси, представляет самую большую составляющую композиции. От его характеристик изменяется расход цемента и прочность бетона.

У щебня две базовых характеристики, которые учитываются при расчёте на калькуляторе плиты фундамента и производстве бетона: фракция и лещадность.

Оптимального размера фракции щебня не существует, так как назначение бетонных отливок определяется местом и режимом эксплуатации. Например, расчёт монолитного ленточного фундамента допускает включение крупного щебня, который в некоторых системах считается бутовым камнем.  Размеры отдельных элементов могут превышать 20-30 см.

Такие вкрапления повышают плотность раствора, и при определённых условиях переводят изделия в класс тяжёлых бетонов. Калькулятор стоимости монолитного железобетонного ленточного фундамента, наглядно показывает, что стоимость материалов уменьшается за счёт снижения содержания в составе бетона более дорогого цемента, при увеличении объёма крупнофракционного щебня.

ВАЖНО: лещадность щебня снижает прочность бетона. Форма зерна щебня условно делится на кубическую и лещадную

Форма зерна щебня условно делится на кубическую и лещадную.

Лещадным считается такой щебень, у которого зёрна имеют игловидную или пластинчатую форму. Наполнитель такой формы повышает расход цемента, ухудшает трамбовку и снижает прочность.

Лещадные зёрна входят в состав любого щебня, но их объём скрупулёзно регулируется и влияет на расчёт стоимости фундамента.

Расчёт песка

В зависимости от величины зерна песка, изменяется расход цемента, и то сколько нужно будет воды и крупнофракционного наполнителя для выдерживания заданной прочности. Слишком мелкий песок практически никогда не используется для строительства ленточного фундамента.

Разделение на фракции по размеру зерна, принимается в расчёт как оптимальное, если не менее 80% частиц песка по объему, вписывается в диапазон 1,5-5 мм. Для оптимизации показаний онлайн калькулятора расчёта фундамента, имеющийся песок требуется просеять через разделительные сита и при необходимости обогатить.

ВАЖНО: Чистота песка – определяет прочность готового бетона и сказывается на стоимости фундамента. С песком, в состав цементной смеси могут попасть глинистые вкрапления

Частицы глины кардинально изменяют прочность бетонного конгломерата, делая элементы наполнителя подвижными, относительно друг друга

С песком, в состав цементной смеси могут попасть глинистые вкрапления. Частицы глины кардинально изменяют прочность бетонного конгломерата, делая элементы наполнителя подвижными, относительно друг друга.

Общие сведения по результатам расчетов

1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.

2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

13. Общий вес арматуры — Вес арматурного каркаса.

14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Арматура

Гибкость и подвижность монолитной бетонной заливки ограничена. Чтобы придать дополнительную прочность, используют усиление стальными стержнями. Расчет арматуры ленточного фундамента учитывает геометрические показатели ленты и выбранную схему армирования.

Исходными данными для вычислений являются:

1. Количество поясов армирования. Особенности бетонной ленты — снизу основание поднимает грунт при морозном пучении, сверху давит дом. Исходя из этого, применяют верхний и нижний продольные пояса.
2. Количество рядов в каждом поясе. В онлайн-калькулятор вносятся данные о количестве стержней в продольном поясе.
3. Шаг поперечных и вертикальных стержней. Пояса скрепляются между собой при помощи стальных перемычек, расположенных горизонтально и вертикально. Расстояние между соседними поперечными (вертикальными) прутьями называется шаг, который вносится в соответствующее поле онлайн-калькулятора расчета арматуры.

Как видно, расчет армирования ленточного фундамента провести не сложно.

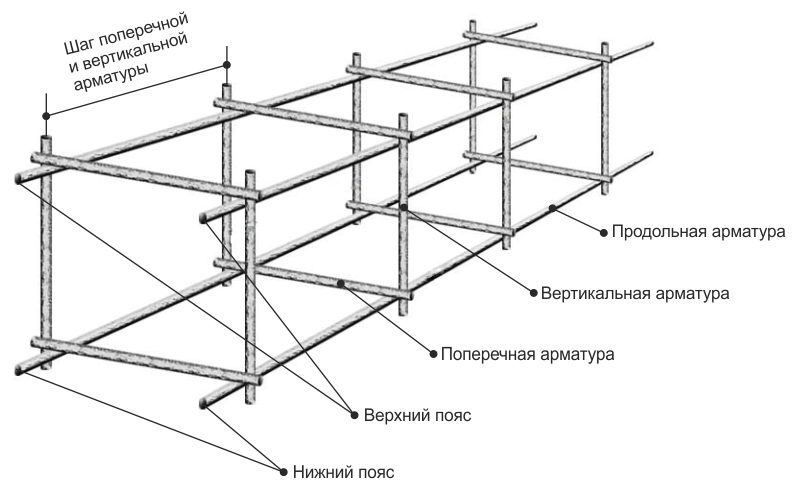

Схема армирования ленточного фундаментаФото из открытых источников с изменениями ecostroyhouse.ru

Как определить подвижность смеси

Подвижность определяет удобоукладываемость материала, и, исходя из этого, возможность ручного или полуавтоматического заполнения форм при изготовлении ж/б конструкций. После того, как заканчивается определение марки бетона, высчитывают его подвижность, исходя в том числе и из состава смеси.

Марка по жёсткости	Осадка конуса или марка по подвижности раствора	Марка по расплываемости конуса
Сорт	Жёсткость	Маркировка	ОК в см	Маркировка	РК в см
СЖ-3	≥ 100	П1	1-4	РК-1	≤ 34
СЖ-2	51-100	П2	5-9	РК-2	35-41
СЖ-1	41-50	ПЗ	10-15	РК-З	42-4S
Ж-4	31-40	П4	16-20	РК-4	49-55
Ж-З	21-30	П5	21-25	РК-5	56-62
Ж-2	11-20			РК-6	≥ 62
Ж-1	5-10

Параметры ленты

Для получения необходимых данных с помощью представленного калькулятора ленточного фундамента необходимо знать следующие характеристики ленты:

1. Длина и ширина. Значения определяются исходя из размеров будущего строения.
2. Толщина. Следует помнить, что толщина фундамента должна превышать ширину опирающихся на него стен.
3. Высота. Это верхняя часть фундамента (цоколь), выступающая над поверхностью.
4. Глубина заложения. Не менее значимая характеристика при расчете ленточного фундамента для дома. Представляет собой нижнюю часть основания, находящуюся ниже уровня земли.
5. Общая длина внутренних перемычек. Как правило, перемычки служат для расположения на них несущих стен. Для расчета учтите все внутренние элементы.

Используя наш калькулятор и вышеупомянутые исходные данные, можно быстро получить необходимые результаты вычислений для монолитной ленты.

• Внешний периметр — длина замкнутой линии внешнего очертания без учета внутренних составляющих.
• Общую длину ленты — сумма длин внешнего периметра и перемычек.
• Площадь подошвы — горизонтальный слой, на котором базируется, собственно, сам фундамент. Также составляет площадь будущей гидроизоляции.
• Площадь внешней боковой поверхности — показатель будет полезен при последующей закупке теплоизоляционного материала для утепления цоколя.

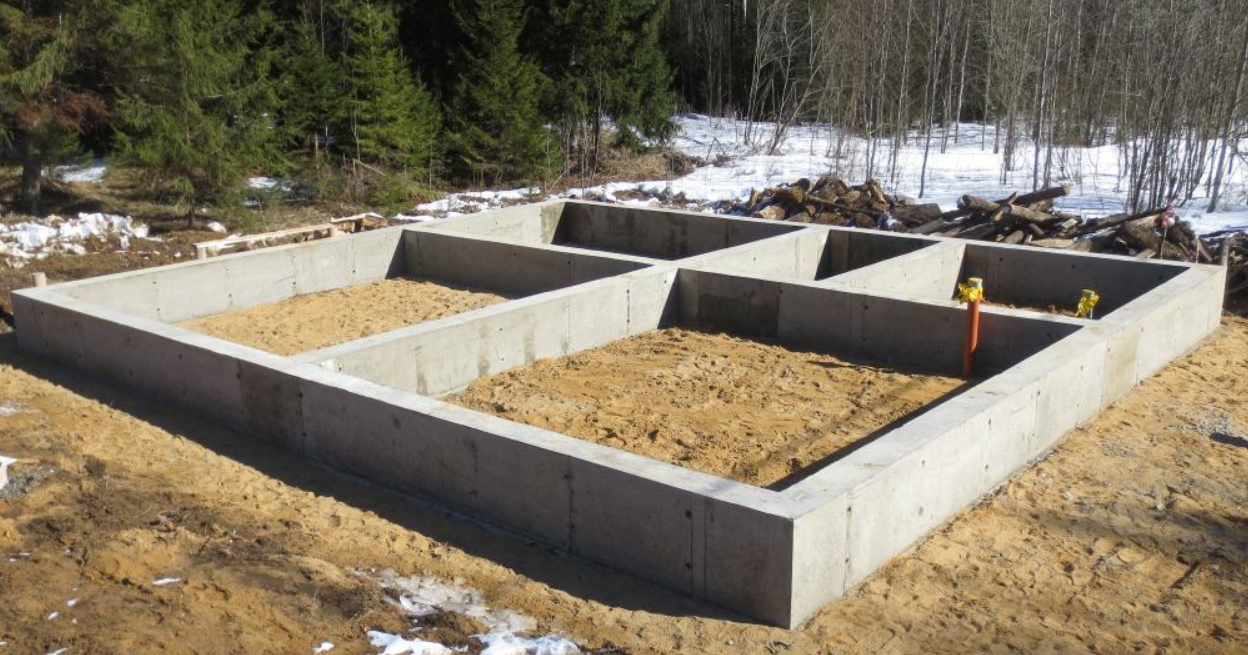

Готовый ленточный фундаментФото из открытых источников

От чего зависит?

Механическая прочность цементного раствора может быть таких градаций, как 2, 4, 10 и 25. Руководствуясь таблицами и стандартами, можно снизить расход такого ценного материала, как цемент без ущерба прочности конструкции. Обычно для строительных работ, например, для стяжки применяется цемент марки 400. Самые распространенные растворы – это М25 и М50. Чтобы приготовить М25, потребуется соотношение песка по отношению к цементу 5: 1. Чтобы сделать субстанцию М50, потребуется пропорция 4: 1. Сохнет такой состав в течение трех дней при толщине слоя 1 см. Иногда добавляется арболит или клей ПВА, тогда покрытие получается еще прочнее.

Следует обратить внимание на расход цемента, когда требуется приготовить один куб бетона. К важным показателям, по которым определяется качество раствора, относятся:. К важным показателям, по которым определяется качество раствора, относятся:

К важным показателям, по которым определяется качество раствора, относятся:

• плотность;
• вязкость;
• время схватывания.

Для того чтобы смесь была качественная, она должна быть хорошо размешана. Необходимо соблюдаться пропорции расхода песка и цемента. В растворе марки М600 необходимо присутствие цемента в соотношении 1: 3. Если в работе присутствует цемент марки М400, то соотношение получается 1: 2.

Следует учитывать, что при расчете количества цемента для получения необходимого объема следует умножать на коэффициент 1,35, потому что существует добавление воды и различных присадок. На один кубический метр раствора потребуется около 68 мешков цемента весом по 50 кг. Самые популярные марки цемента для возведения фундамента – это М200, М250 и М300. Для фундамента требуется раствор, в котором будет присутствовать оптимальный коэффициент сжатия.

Если марка цемента М100, то на куб будет присутствовать следующая плотность:

• М100 –175 кг/м³;
• М150 – 205 кг/м³;
• М200 – 245 кг/м³;
• М250 – 310 кг/м³.

Для штукатурных работ на один квадратный метр при толщине слоя 1 см потребуется около 2 мм цемента. При такой толщине слоя материал хорошо застывает, не деформируясь и не трескаясь.

Чтобы класть шлакоблоки потребуются следующие соотношения:

• М150 – 220 кг/м³;
• М200 – 180 кг/м³;
• М300 – 125 кг/м³;
• М400 – 95 кг/м³.

При отделке фасада часто применяют специальные пигменты и полуприсадки, а также соль, раствор мыла, которые улучшают качество материалов. При подготовке смеси сначала тщательно размешивается сухая субстанция, только потом добавляется жидкость. Смесь, как правило, готовится в небольшом количестве, потому что обладает способностью быстро схватываться. Чтобы сделать марки М150 и М200, требуется пропорций цемента и песка 1: 4. Если нужен раствор марки М400, то такой состав имеет пропорцию 1: 3.
