Как сделать перегородку из гипсокартона: 4 части проекта

Определитесь с типом стены

Существует несколько видов перегородок из гипсокартона. Наиболее распространёнными являются стены на каркасе из металлических профилей с однослойной или двухслойной обшивкой с каждой стороны. Первый вариант более экономный, второй обеспечивает лучшую звукоизоляцию и прочность. Для коридора, спальни и других сухих помещений используются обычные гипсовые плиты, для ванной или кухни — влагостойкие. Толщина гипсокартона во всех случаях — 12,5 мм.

Если на стену будет укладываться керамическая плитка, рекомендуется двухслойная обшивка хотя бы со стороны облицовки кафелем. Допускается монтаж плитки на ГКЛ в один слой при установке стоечных профилей с уменьшенным шагом.

В зависимости от ширины используемых профилей можно получить различную толщину перегородки. Чем она больше, тем лучше звукоизоляция. Как правило, для коридоров и гардеробных применяют профили 50 × 50 мм, для спален, гостиных, санузлов — 75 × 50 мм.

Широкие или усиленные перегородки – специфика монтажа

Мы уже разобрали, как сделать обычные конструкции, которые удовлетворят требованиям 95% потребителей, но есть «гурманы», желают решить сложные задачи (или нет выбора просто), сделав усиленные, утепленные стены или широкие перегородки, в которые надо спрятать коммуникации, стояки и прочую ересь. В таких случаях надо подробнее рассмотреть, как своими руками сделать перегородки из гипсокартона, что мы сейчас и сделаем.

Широкая и усиленная перегородка позволяет лучше изолировать помещение, утеплить его, разместить нужные коммуникации. С прочностью решить проблему достаточно просто: делаем 1 ряд стояков, на которые привинчиваем первый ряд ГКЛ, потом с перекрытием на швах не менее чем 30 сантиметров прикручиваем второй ряд гипсокартонных плит – усиленная стена из ГКЛ уже возведена.

Решить проблему с коммуникациями труднее. Надо сделать 2 ряда вертикальных стояков, то есть, надо сделать 2 каркаса на расстоянии 25 сантиметров (это для примера). Привинчиваем гипсокартон, затем заводим проводку, канализацию, укладываем утеплитель между вертикальными стояками (минеральную вату, например), потом привинчиваем с другой стороны ГКЛ и делаем отверстия в нем с помощью дрели и фрезы в местах, где надо вывести розетки и другие штучки.

Задача почти решена и широкая перегородка из гипсокартона своими руками построена. Далее уже все по накатанной пошло: армируем углы, стыки, штукатурим, грунтуем и дальше делаем что надо: обои, декоративные штукатурки, рисунки или что душа пожелает

Особое внимание стоит уделить укреплению дверей на широких перегородках. Здесь надо установить раму на первом или втором ряду стояков, не желательно делать ее посредине проема, либо надо будет дополнительно укрепить горизонтальными профилями, идущими между стояками двух рядов через каждый 25 сантиметров (по принципу усиления арок из гипсокартона)

Теперь перегородка в комнате из гипсокартона своими руками сделана и можно заняться косметическими работами. Также предлагаем посмотреть вам интересное и полезное видео о монтаже гипсокартонных перегородок в доме:

Как сделать стену из гипса под двери купе

Далее:

1. Внутри перегородки не должно быть утеплителя. Он может стать помехой свободного движения дверей.
2. Все провода протягивают внутри каркасной основы. Они не должны висеть – это преграда для двигательного механизма полотна дверей. При всем этом надо учитывать глубину подрозетника для ГКЛ. Он может стать препятствием для раскрытия дверей.
3. Каркасную основу монтируют с применением уровня.
4. При установке напольного механизма для двери учитывают покрытие. Оно не должно мешать движению полотна.

Все нюансы учитывают при монтаже перегородки, поскольку потом исправить ошибки будет невозможно – только демонтаж.

Установка дверей купе в стене

Механизм дверей купе устанавливают в перегородке во время создания каркаса. Верхние и нижние направляющие дверей фиксируют между профилями, ровно, прочно.

Дверное полотно устанавливают в механизм после обшивки перегородки, финишного покрытия. Установленные двери проверяют на беспрепятственное открывание. После этого ставят фурнитуру, кладут напольное покрытие.

Разметка и подготовка к монтажу перегородки

Установка горизонтальной перегородки из гипсокартона с дальнейшей проводкой кабелей — это простая операция, в рамках которой, однако, есть место определенным интересным нюансам. Начинать работу со стойками следует только после грамотной и всесторонней подготовки, заключающейся, преимущественно, в проведении разнообразных расчетов. Сначала мастер должен разобраться с количеством и объемом затрачиваемых материалов.

Следующий этап подготовки — планирование самой гипсокартонной конструкции и ее обшивки. Проще говоря, владельцу квартиры нужно будет создать небольшой инженерный полупрофессиональный проект для перегородки:

1. Определяем будущее местоположение горизонтальной перегородки из металлических профилей должной прочности и гипсокартона. Снимаем размеры со всех ключевых точек проема, а также обдумываем способы размещения реек для будущей разметки каркаса.
2. Определяем положение швов и стыков арочной коробки или дверного проема (если его нужно делать в принципе). Здесь придется учесть гору деталей: конфигурацию, планировку и интерьер помещения.
3. Подготавливаем чертежи. Наличие таких бумаг (или их цифровых аналогов) сильно облегчает процесс монтажа саморезами. Для создания эскизов можно воспользоваться каким-нибудь легким инженерным софтом.

Последний этап — самостоятельная разметка расстояния и ширины тех гипсокартонных листов и профилей, которые будут проходить по стенам и напольным покрытиям. Начинать маркировку нужно с потолка, так как все поставленные «сверху» точки с легкостью переносятся на пол по линиям отвеса, деревянным брускам или лазерному уровню.

Распространенные ошибки при монтаже

1. Закручивание саморезов слишком близко к краю листа материала. В таком случае гипсокартон крошиться. Для правильного монтажа саморез закручивают на расстоянии не менее 10-15 мм от края листа гипсокартона.
2. Глубина закручивания самореза. Если перестараться и закрутить саморез слишком глубоко, то создается опасность разрыва слоя картона. В результате листы гипсокартона будут прикручены не плотно, и каркас будет установлен недостаточно жестко. Плохой результат будет и в случае недостаточно глубокой погрузки самореза. На этапе шпаклевки шпатель будет цепляться за саморез. Оптимальным вариантом будет погружение самореза с расстоянием от верхней части листа до шляпки в 1 мм. Такой монтаж можно будет выполнить с помощью специальной насадки с ограничителем для шуруповерта.
3. Отсутствие шпаклевки. Есть основные причины, по которым шпаклевать гипсокартон точно нужно:

• Лист гипсокартона только кажется гладким, но при боковом освещении все неровности и погрешности покрытия становятся видны. Поэтому, если вы планируете вашу перегородку под покраску, нужно обязательно зашпаклевать гипсокартон. Иначе в разное время дня при различном освещении все неровности стены буду бросаться в глаза.
• Зашпаклевать гипсокартон необходимо и в случае, если вы планируете оклеить перегородку обоями. Это даст ровный цвет, который не отразиться на цвете тонких обоев, а также когда обои будут обдираться, убережет само полотно гипсокартона от повреждений и сохранить конструкцию.

Разделительная перегородка из гипсокартона

1. Правильная обработка кромки. По технологии угол фаски среза должен быть выполнен под углом 22, 5 градуса. При стыковке двух таких листов общий угол получится 45 градусов.
2. Резка гипсокартона. Материал достаточно мягкий, легко режется и его Для его резки часто используют специальные пилочки.
3. Несоблюдение отступов. Монтировать лист гипсокартона вплотную к полу — большая ошибка. Материал может набрать в себя влагу из стяжки и увеличиться в размерах. Правильней будет не просто оставить зазор, а проклеить специальную демпферную ленту, которая будет компенсировать расширение гипсокартона и снижать вибрации металлического профиля, тем самым улучшая звукоизоляцию.
4. Непрочный профиль. Тонкий профиль толщиной около 0, 3 мм очень легко деформируется. Для надежной перегородки лучше использовать профили не менее 0, 6 мм. Также, подбирая профиль, рекомендуем остановиться на рельефной поверхности, в которую проще будет вкручивать саморез.
5. Соединение профиля. Часто при соединении профиля используют саморезы с прессшайбами. На первый взгляд, они крепко держат соединяют профиль. Однако проблема в том, что шляпка самореза выпирает, и листы гипсокартона не плотно прилегают к поверхности каркаса. Правильный монтаж подразумевает использование просекателя.

Разметка перегородки

1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

Для нанесения линии на потолок используйте отбивочный шнур.

6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

Разметка сделана, переходим к монтажу каркаса.

Расчет материалов

Монтаж перегородки из гипсокартона требует предварительного расчета потребного количества листов, выбора каркаса и профиля (бруса) для него, а также клея или саморезов. При этом необходимо учитывать:

• размеры планируемого сооружения;
• стандартный размер (и площадь) листов гипсокартона;
• предполагаемые нагрузки на сооружение;
• необходимый уровень звукоизоляции (возможно, также теплоизоляции);
• последующую отделку поверхности.

Сколько нужно панелей

При самостоятельном производстве работ важно помнить о весе гипсокартонных панелей, особенно если придется поднимать их на значительную высоту. Производители предлагают стандартные листы, вес которых определяется толщиной и размерами. Для помещения 8х8 м с высотой потолков 2,5 м, в котором требуется сделать зонирующую (не полностью разделяющую комнату, а только отделяющую ее часть) перегородку длиной 5 м потребуется

Для помещения 8х8 м с высотой потолков 2,5 м, в котором требуется сделать зонирующую (не полностью разделяющую комнату, а только отделяющую ее часть) перегородку длиной 5 м потребуется

Естественно, количество листов округляется до целого числа, то есть на двустороннюю обшивку перегородки потребуется 9 листов.

Профиль: какой и сколько

В нашей стране в основном используют металлический профиль, предназначенный специально для устройства перегородок из гипсокартона. Он имеет несколько разновидностей, используемый в разных частях конструкции.

Соответственно этой таблице количество необходимых металлических элементов рассчитывается из условия:

1. направляющий профиль напольный и потолочный – по длине перегородки, то есть по 5 м;
2. стоечный профиль – количество стоек умножается на высоту помещения. Для обычной, не несущей нагрузки перегородки, можно принять минимальный размер стоек, 50х50 мм. Усилить желательно крайние стойки, то есть выбрать для этих мест профиль 75х50 мм или 100х50 мм;
3. угловой профиль приобретается по желанию. Его количество соответствует числу углов, требующих усиления, умноженное на высоту перегородки.

Еще один важный момент: ширина направляющего профиля выбирается с учетом планируемой толщины перегородки. При профиле ПН-2 50Х40 мм толщина составит

Здесь 12,5 мм – толщина одного гипсокартонного листа. Если в качестве звукоизоляционного материала используется минеральная вата или другой вариант изолятора толщиной 50 мм, такого профиля достаточно. Если планируется больший слой изолирующего материала – закладывается более широкий профиль.

Шаг стоек выбирается из учета стандартной ширины панели и планируемой жесткости межкомнатной перегородки из гипсокартона. Обычно стойки располагают с шагом 600 или 400 мм, тогда стыки листов приходятся четко на полки стоечных профилей.

Выбирая шаг 600 мм, ширину профиля 50 мм и наличие двух усиливаемых углов (один край перегородки упирается в капитальную стену), получаем:

1. профиль направляющий ПН-2 (50х40 мм) – 5 х 2 = 10 м;
2. профиль стоечный ПС (50х50 мм) – (5 : 0,6) х 2,5 = 8,33 х 2,5 = 20,9 м. Реально количество стоек принимаем равным 8 для ПС 50х50 мм и добавляем угловую ПС 75х50 мм. То есть требуемое количество 8 х 2,5 =20 м плюс 2,5 м соответственно;
3. профиль угловой ПУ 20х20 мм – 2,5 х 2 = 5 м.

Количество саморезов рассчитывается индивидуально, учитывая рекомендуемый шаг 35 мм. На данную площадь потребуется около 370 штук саморезов с длиной 25 мм. Длина выбирается с учетом того, что не менее трети самореза должно находится внутри профиля, при толщине листа 12,5 мм 25 мм достаточно.

Крепление направляющего профиля к полу и потолку выполняется дюбель-гвоздями. На указанную длину (5 м) потребуется по 10 дюбель-гвоздей на каждый из профиля, то есть всего 20 штук.

Дополнительные материалы

При необходимости шумоизоляции перегородок из гипсокартона дополнительно приобретается минеральная вата или аналогичный материал из расчета 12,5 кв. м. Чтобы исключить (уменьшить) передачу вибрации от базовых конструкций здания металлическим профилям, используется лента-подложка. Она наклеивается на тыльную сторону профиля после его нарезки и перед монтажом. В случае стоечного профиля желательно проклеить обе стороны, прилегающие к гипсокартонной облицовке. Количество ленты и ее тип выбираются индивидуально.

Заделка стыков между плитами выполняется специальной шпаклевкой или герметиком, на указанную площадь потребуется примерно 7…8 кг. Стыки проклеиваются армирующей лентой, на 8 стыков длиной 2,5 м необходимо 20 метров ленты.

Поверхность гипсокартонных листов шпаклюется и грунтуется, необходимо 15 кг и 2,5 кг материалов соответственно (количество зависит от марки материала и вида дальнейшей отделки).

Как крепить гипсокартон к профилю?

Гипсокартон имеет вид листов. общей площадью 3 м 2. Это плиты, внутри которых наполнителем выступает застывшая гипсовая смесь, а по сторонам они обильно оклеены прочным бумажным картоном.

Листы имеют тыльную и фронтальную стороны. потому следует внимательно рассмотреть лист, и внимательно укладывать его на каркас из профилей.

На фронтальной части есть отметки для прикручивания его к каркасу. По ним и следует монтировать лист. Допускается, конечно, отклонение от отметок.

В местах стыка гипсокартона с профилем есть специальные углубления. которые предназначены для оклеивания сеткой или флизелиновой лентой и заделки шва шпаклевочной массой.

Что касается непосредственного крепления гипсокартона, то здесь нужно с чувством завинчивать. чтобы не пережать, но шляпа шурупа, должна быть спрятана за подлицо с поверхностью гипсокартона.

Если уж такое случилось, ничего страшного, просто выкрутите его обратно и вкрутите в ином месте, а отверстие заделается шпаклевкой.

Также посмотрите полезный видео урок об установке профилей и монтаже гипсокартона

Инструменты и материалы

Смонтировать каркас для перегородки из металла, уложить внутрь минеральную вату и обшить систему гипсокартоном сможет каждый. Более того, справиться с подобной работой получится без специализированного инструментария.

Набор начинающего мастера, желающего самостоятельно установить перегородку, выглядит достаточно скромно. Туда входит клепальник, ножовка или ножницы по металлу, ударная дрель, шуруповерт для дюбелей и нож с лезвиями. Для горизонтальной разметки каркаса необходимая рулетка, линейка, пузырьковый уровень и заметный, но не слишком въедливый маркер.

С материалами дела обстоят немного сложнее. Впрочем, весь ассортимент продается в любом более или менее крупном магазине:

1. Листы гипсокартона для монтажа и крепления — приобретаются после предварительного расчета в нужном количестве. Не стоит забывать о том, что перегородка обшивается с двух сторон.
2. Металлические профили — стоечные, направляющие и смыкающие. Выбор следует делать в пользу максимально надежных и самых качественных изделий, способных выдержать значительную нагрузку.
3. Звуковая и тепловая изоляция — минеральная вата и пенопласт. При желании можно отдать предпочтение другим, более дорогим материалам, произведенным из современных полимеров.
4. Крепежи и метизы для крепления — саморезы, дюбеля, дюбель-гвозди и анкерные болты. Представленные детали позволят зафиксировать каркас и деревянные бруски на стене, а также соединить элементы конструкции.

Другие инструменты для крепления и материалы не понадобятся, ведь монтаж перегородок из профилей и гипсокартона — это элементарный процесс, реализуемый без профессионального оборудования.

Резка гипсокартона

Процесс осуществляют специальным инструментом для кроя гипсокартона. Это поможет материалу не растрескаться и не поломаться.

Как резать гипсокартон? Раскрой листов делают образом:

1. На каркасе замеряется участок, который требуется закрыть.
2. Затем с помощью рулетки и карандаша размечается лист гипсокартона.
3. Резка производится особым резаком или, в крайнем случае, канцелярским ножом так, чтобы оставался целым нижний бумажный слой. Лист надламывается по надрезу и с обратной стороны прорезается полностью.
4. Фаску делают двумя способами: рубанком по гипроку или удаляя верхний слой бумаги на длину и ширину шва.

При установке внутренних розеток либо выключателей после разведения проводов в гипсокартоне специальными коронками необходимого диаметра высверливаются отверстия для подрозетников.

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

• Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
• Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
• Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
• Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

• Прямые подвесы. Пригодятся при выравнивании стен и потолков.
• Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
• 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
• Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
• Дополнительные элементы крепления – соединители типа «краб».

Чертежи установки перегородок из гипсокартона

Чертеж-план установки перегородки из гипсокартона

на плане показана основная перегородка

Для начала мы прокинули направляющие основной перегородки, почему эту перегородку мы назвали основной, потому что к ней будут крепится все остальные перегородки указанные на чертеже.

Первым делом мы подмели поверхность пола, отметили от верхней стены 3 метра полтора сантиметра с левой и правой стороны, потом мы взяли отбивочную шнурку и от стены до стены отбили линию.

Здесь мы отмерили 3 метра от несущих стен

И здесь возникает два вопроса: где отбивать линию, если перегородка имеет ширину 10 сантиметров и почему мы отмеряли не 3 метра, а 3 метра и полтора сантиметра ? Теперь мы разберем один момент, ширина перегородки составляет 10 сантиметров, а ширина профиля (ширина основной полки) составляет 7.5 сантиметров, толщина одного листа гипсокартона 1.25 сантиметров, тоесть в сумме два листа и профиль дают 10 сантиметров. Мы же отмеряли от стены не тот размер, что на чертеже указан, а на полтора сантиметра больше, потому что мы будем по этой линии выставлять направляющую. Разница между 1.25 и 1.5 всего лишь 2 с половиной миллиметра поэтому ничего страшного нет, если наш размер будет от чертежного отличаться на эту разницу. Затем мы расчертили на полу места, где у нас будут дверные проемы и углы перегородок.

Разметка проемов и углов перегородки

Здесь надо учесть тот факт что дверные проемы отмечаем как положено по чертежу, а углы на полтора сантиметра меньше. Если посмотреть на чертеж.

Это расстояние у нас получилось равным 160 сантиметров

То от правой стенки до угла перегородки получается 1 метр 60 сантиметров, мы же должны поставить метку на 1 метре 58 с половиной сантиметров. После того как мы отбили шнуркой линию и разметили дверные проемы и углы.

Выделение рабочего пространства

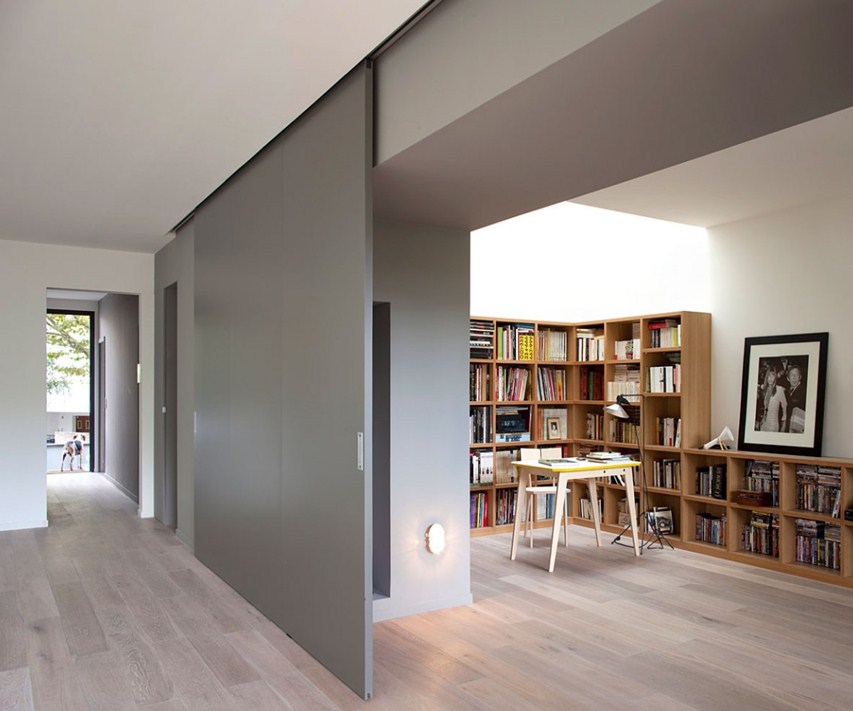

Выделить какую-нибудь часть помещения можно не только с помощью прямой линии, но и с помощью полукруга.

В квартире с низкими потолками разделить пространство лучше всего с помощью фигурных стенок. В них можно сделать проемы, которые будут использоваться в качестве книжных полок. В этом случае в кабинет не надо будет покупать шкафы.

Оригинальность в дизайн внесут изделия с разным уровнем высоты, изгибом верхней линии, прорезями, нишами и прочее.

Нет необходимости делать глухое заграждение и в большом помещении. Чтобы выделить рабочую зону, достаточно установить легкую каркасную фальши-стену, которая не будет доходить до потолка. Они выглядят, как стационарные ширмы.
