Как сделать ящик для инструментов своими руками: чертежи, пошаговые инструкции

Виды органайзеров для инструментов

Инструментальные боксы различаются по материалу изготовления и типу хранимых предметов. По используемому материалу они могут быть:

• деревянные. Древесина доступный и лёгкий в обработке материал. Для изготовления бокса используют доску или прочную многослойную фанеру толщиной 10, 16 или 18 мм. Сложность конструкции зависит от пожеланий и умений мастера;
• металлические. Стальные или железные конструкции достаточно тяжёлые, но обладают прочностью и долговечностью. Более лёгкие ящики изготавливаются из алюминия;
• пластиковые. Такие ящики отличаются лёгким весом, прочностью, удобством и современным дизайном.

Деревянный ящик для инструментов

Также ящики различаются по типу хранимого в них инструмента и бывают:

1. Непрофессиональные. Представляют собой конструкцию с несколькими отсеками. Для них используются сумки или кейсы разных габаритов.
2. Электроинструмент. Специальные боксы, используемые для хранения дрелей, болгарки, шуруповерта и т.п. Как правило, такие ящики снабжены большим отделением для определённого оборудования и несколькими мелкими для дополнительной оснастки.
3. Профессиональные. Большинство мастеров предпочитает именно данную разновидность инструментальных ящиков, поскольку в них имеются отдельные посадочные места, под определённый вид оборудования.
4. Универсальные. Боксы данного типа имеют большое количество отсеков и используются для хранения самых различных инструментов. Существуют инструментальные ящики со съёмными перегородками, что позволяет перестраивать внутреннее пространство по собственному усмотрению.

Универсальный бокс для инструментов

Это интересно: Виды сверл по металлу и дереву — назначения и особенности

Разновидности и материалы

Видов органайзеров множество:

• Простейшие конструкции, куда складывают все имеющиеся в доме инструменты и мелкие принадлежностей. Если работы выполняют периодически, это вполне удобный вариант.
• Для хранения определенного инструмента, например, болгарки или дрели, особенно, если в заводской комплектации девайс не предусмотрен.
• Вместительные и универсальные, с многочисленными отделениями и даже колесами для удобного перемещения.
• С расширенными функциями, в числе которых организация рабочего места. Например, конструкция раскладывается и преобразуется в небольшой стол с закрепленным на его поверхности оборудованием.

Каждый мастер может изготовить ящик под инструменты «под себя». Если заниматься ремонтом приходится не слишком часто, то ограничиваются простым ящиком с ручкой. В нем желательно предусмотреть несколько отделений или наружных «карманов», где разместились бы все нужные предметы.

Когда оборудования много и приходится им пользоваться регулярно, потребуется профессиональный органайзер. Расположение отделений, ячеек или контейнеров в этом случае должно быть тщательно продумано, чтобы быстро найти нужное.

При изготовлении ящика-органайзера для инструментов применяются:

• Металл — листовой алюминий, нержавейка, оцинкованная сталь. Конструкции из них устойчивы к механическим нагрузкам и коррозии, надежны, долговечны.
• Дерево — фанера, ДСП, ДВП, МДФ, бруски, доски. Материал легко обрабатывается, можно пустить в дело любые оставшиеся от ремонта обрезки.
• Пластик — для хранения и переноски тяжелых инструментов лучше использовать ударопрочный полипропилен. Он не такой хрупкий, как другие виды полимеров, выдерживает достаточно высокие нагрузки и не боится морозов. Для содержания в порядке мелких предметов небольшого веса можно использовать любой листовой пластик.

Девайсы часто делают комбинированными — корпус из прочного металла или фанеры, наполнение из пластика, ДВП. Для мелочей подойдут небольшие контейнеры, емкости, обрезки полимерных труб.

Чтобы материалы дольше служили, нужно использовать средства защиты. Детали из дерева окрашивают или пропитывают льняным маслом. Алюминий, нержавейка, сталь с оцинковкой или пластик сами по себе устойчивы к влажности и коррозии, поэтому не нуждаются в дополнительной обработке.

Деревянный органайзер с крышкой

Данная конструкция отлично подходит для хранения оборудования, а также отличается прочностью, надёжностью и солидным видом. Для его изготовления вам понадобятся:

• доска;
• столярный клей;
• металлические угловые накладки – 8 шт.;
• ручка;
• саморезы;
• мебельные петли – 2 шт. или рояльная петля;
• защелки-замки – 2 шт.;
• ножовка;
• измерительный инструмент;
• дрель;
• струбцины;
• наждачная бумага.

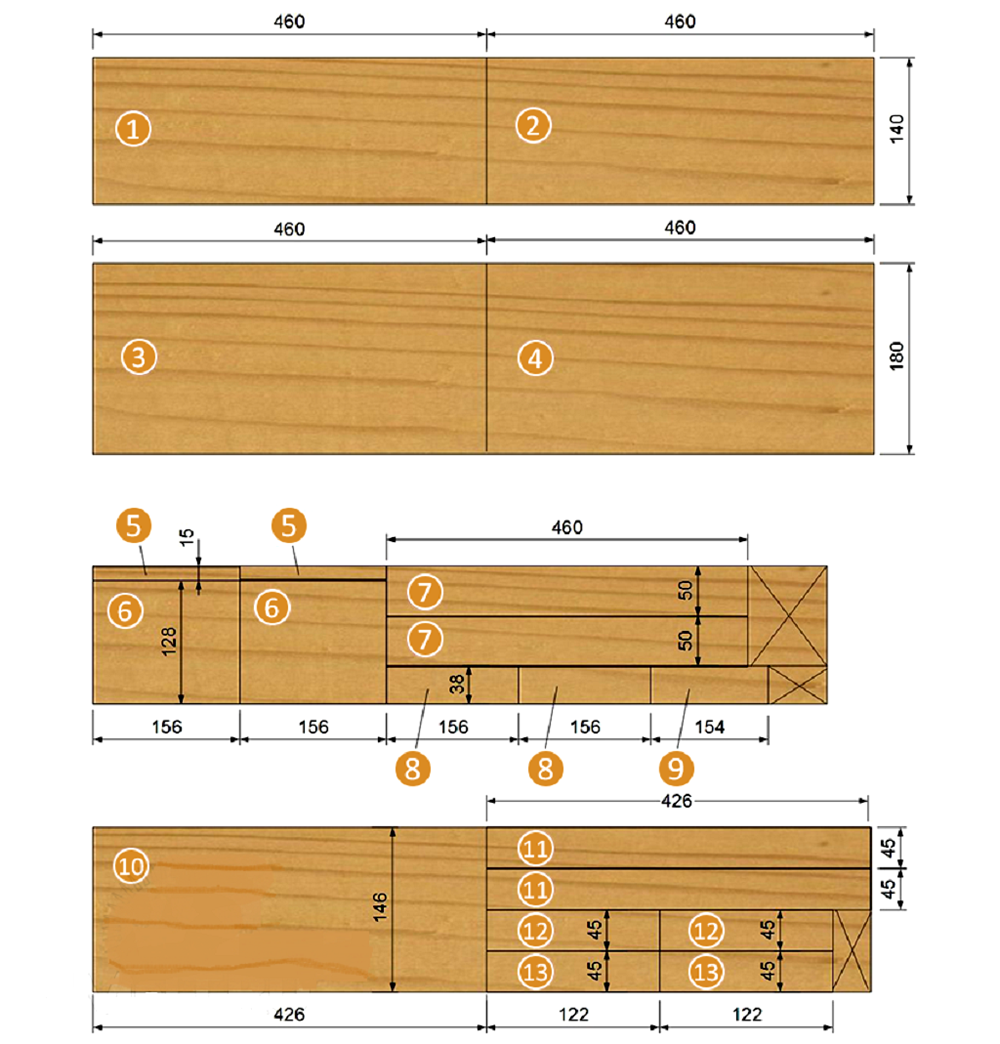

Выполнить разметку деталей на досках по размерам, приведенным ниже.

Размеры деталей деревянного инструментального ящика с крышкой

Деталировка

Наименование	Номер на чертеже и количество
Основной ящик
Передняя панель	№1 – 1 шт.
Задняя панель	№2 – 1 шт.
Днище	№3 – 1 шт.
Опорная рейка	№5 – 2 шт.
Бок	№6 – 2 шт.
Крышка
Верх	№4 – 1 шт.
Передняя и задняя стенка	№7 – 2 шт.
Бок	№8 – 2 шт.
Съёмный лоток
Ручка	№9 – 1 шт.
Днище	№10 – 1 шт.
Длинные бока	№11 – 2 шт.
Короткие бока	№12 – 2 шт.
Перегородка	№13 – 2 шт.

Собираем бокс для инструментов

В первую очередь собираем корпус бокса и крышку. Для облегчения воспользуйтесь струбцинами и угловыми стяжками. Соединение деталей выполняют посредством специального клея для столярных работ. После высыхания клея сверлим отверстия, зенкуем их и проводим дополнительную фиксацию саморезами.

Сборка короба

Далее таким же способом собираем съёмный лоток, устанавливаем перегородки и дополнительно закрепляем всё саморезами. Внутри корпуса ящика на коротких стенках устанавливаем две планки, отступив 300 мм от верхнего края.

Собираем съёмное внутреннее отделение для крепежаУстанавливаем ручкуИнструментальный бокс поэлементно

Ещё раз обрабатываем инструментальный бокс мелкой абразивной бумагой, чтобы удалить малейшие заусенцы. Покрыть конструкцию защитным составом и дать высохнуть. Если после такой обработки обнаружились поднятые волокна древесины, то необходимо ещё раз обработать ящик наждачкой и повторить отделку.

Покрываем все детали защитным составом

Завершая сборку нужно соединить крышку с корпусом при помощи петель и саморезов. Установить ручку и защёлки-замки, а также защитные металлические накладки на все углы ящика. Бокс готов, и теперь его можно заполнить необходимым оборудованием, насадками и крепежом.

Соединить крышку с корпусом петлями (струбцины в помощь)Крепим ручкуУстанавливаем металлические накладки, чтобы углы не деформировалисьИнструментальный органайзер готовНаполняем бокс оборудованием

Универсальный кейс из пластмассовой канистры

Если вы хотите сделать ящик под инструменты своими руками, но нет листа фанеры, тогда можно использовать обычную пластмассовую канистру. Для работы понадобятся:

• Ножовка.
• Пластиковая тара.
• Крепёжные элементы.

Используемая канистра обязательно должна быть прямоугольной формы с удобной рукояткой, которая должна быть расположена по центру. Помимо этого, она должна быть оснащена закручивающейся крышкой, которая будет использоваться в качестве замка.

Сам процесс изготовления ящика достаточно прост. С помощью ножовки необходимо сделать распилы в канистре. Первый распил должен припадать на центр горлышка и рукоятку тары, пробку лучше всего снять, а верхнюю стенку пропилить насквозь. Второй распил выполняется исключительно в горизонтальном направлении. Лучше всего если он будет расположен в верхней части канистры, на торцовых сторонах. Саму пластиковую тару нужно распилить от верхней стенки на расстоянии 4 см, а на боковых сторонах на 3 см.

Когда все распилы сделаны, канистру можно раскрыть. Для этого нужно отогнуть все боковые части верхней крышки с половинками рукоятки. В таком ящике можно хранить различные материалы для крепежа: гвозди, болты, шурупы, гайки. Верхнюю часть нужно закрыть, сложив вместе рукоятки. Фиксируется такое приспособление с помощью закручивающейся крышки.

Чтобы ящик получился максимально прочным, на торцовых стенках необходимо сделать дополнительные зазоры. В самой крышке или в стенках просверливаются небольшие отверстия, в которые вставляются крючки, а также болтики с гайками.

Этот вариант больше всего подходит опытным слесарям, у которых есть необходимое оборудование и материал. Заводские металлические боксы для инструментов изготавливаются из лёгких видов металла, таких как алюминий. В результате этого изделие получается максимально лёгким и прочным. Но вот в домашних условиях работать с алюминием гораздо сложнее.

Этот вариант металлического ящика сможет изготовить даже новичок. Ведь из металла будет сделана самая обычная коробка и специальные перегородки. Изначально вам нужно подготовить основной материал — оцинкованную сталь (толщиной 0,4 мм). Из инструментов нужно подготовить:

• Разметочный штангенциркуль.
• Угольник металлический.
• Линейка.
• Молоток.
• Пассатижи.
• Напильник.
• Заточенное керно или маркер.
• Наковальня.

Далее делается чертёж и разметка. Отмечать нужно только те места, которые впоследствии нужно будет удалить. Теперь можно приступать к обрезке с помощью ножниц по металлу. После обрезки всего лишнего должна получиться своеобразная геометрическая фигура (крылатый прямоугольник).

Далее необходимо использовать наковальню. Постукивая молотком, постепенно загнуть края заготовки. Лучше не работать в хаотичном порядке, все действия должны быть последовательны. Сначала загибается одна боковина, а затем уже другая. Чтобы завернуть торчащие детали, используются пассатижи.

После этих манипуляций нужно пройтись молотком по всей конструкции, чтобы выровнять её. В этом случае получится небольшая металлическая коробка для хранения инструментов. В дальнейшем можно экспериментировать не только с размерами, но и с формами таких боксов.

Практически в каждом доме есть те или иные инструменты. Когда их становится слишком много, можно самостоятельно сделать многофункциональный ящик для их хранения. Опытные мастера считают, что именно такой бокс считается неотъемлемым атрибутом для хранения различных приспособлений. Такие ящики можно хранить в мастерской и даже брать с собой в дальнюю дорогу.

Коробка из дерева

Деревянные коробки хорошо подходят для хранения различного оборудования. Они отличаются надёжностью, прочностью и солидным внешним видом.

Необходимые инструменты и материалы

Для того чтобы сколотить такой ящик, потребуется следующее:

• доски;
• столярный клей;
• ручка;
• 2 мебельных или 1 рояльная петля;
• ножовка;
• дрель;
• наждачная бумага;
• 8 угловых металлических накладок;
• саморезы;
• 2 замка-защёлки;
• инструмент для измерения;
• струбцины.

Пошаговая инструкция по изготовлению

Для выполнения разметки на досках рекомендуется применять угольник-линейку и столярный карандаш. Разлинеивание проводится в соответствии с размерными значениями, указанными ниже.

Сборку ящика проводят по следующему алгоритму:

1. Соединяют между собой крышки и корпуса бокса. Для того чтобы упростить эту работу, применяют угловые стяжки и струбцины.
2. Все детали фиксируются при помощи специального клея, используемого для столярных работ.
3. Когда он засохнет, просверливают отверстия, зенкуют их, проводят дополнительную фиксацию с использованием саморезов.
4. После этого по такому же принципу собирают выдвигающийся лоток, формируют перегородки и ещё раз соединяют всё при помощи саморезов.
5. Внутри корпуса в ящике прикрепляют две планки на укороченных стенках. При этом требуется отступить около 30 см от верхнего края.
6. По инструментальному боксу тщательно проходят измельчённой абразивной бумагой. Это необходимо для того, чтобы избавиться даже от небольших заусенцев.
7. Всю конструкцию покрывают специальным защитным составом и дают ему время, чтобы просохнуть.
8. Если после этого обнаружились приподнятые древесные волокна, ящик заново обрабатывают наждачкой, а затем повторяют отделку.
9. Заключительным этапом сборки коробки является соединение крышки и корпуса, которое проводится при помощи саморезов и петель. К ящику приделывают ручку с защёлками-замками.
10. Все углы оборудуют металлическими защитными насадками. После этого бокс полностью готов к использованию по назначению.

Для неопытных людей подойдёт более простой вариант, у которого обычно нет крышки. В верхней части коробки будет находиться ручка, за которую её удобно переносить. Для того чтобы собрать такой ящик, используют следующие материалы и инструменты:

• доска;
• саморезы;
• ножовка или дрель;
• столярный клей;
• шуруповёрт;
• длинные задняя и передняя стенки;
• толстая доска для дна;
• высокие узкие боковинки;
• ручка.

Можно использовать брусок круглого или квадратного сечения. В виде альтернативы ему допускается применять хромированные, оцинкованные или алюминиевые трубки.

Все детали требуется соединить в общую конструкцию при помощи саморезов и столярного клея

Особенное внимание уделяют надёжности крепления ручки. Ящик может быть оборудован стационарными или снимающимися внутренними перегородками. При желании можно сделать крышку, но необходимо, чтобы она была удобной и не мешала переносить коробку

При желании можно сделать крышку, но необходимо, чтобы она была удобной и не мешала переносить коробку.

В качестве разновидности деревянного ящика можно собрать органайзер для инструментов. Для него потребуются те же материалы, что и для предыдущих конструкций. На листе фанеры прорисовывают разметку и в соответствии с ней вырезают детали. Необходимо также сделать пазы, что придаст органайзеру прочности и позволит надёжнее скрепить детали. Каждый срез должен быть обработан наждачной бумагой.

Детали коробки соединяются между собой при помощи клея. Их скрепление начинают с каркаса. Чтобы облегчить эту работу, можно применять резиновые кольца или струбцины. Чаще всего ручку готовят из МДФ, но допускается снять её со старого чемодана или кейса. Внутри ящика выполняют маленькие отделения для каждого инструмента.

Применение поддонов

Из нескольких поддонов можно сделать глубокий деревянный ящик с открывающейся крышкой для тепличного выращивания овощных культур. Для этого поддоны аккуратно разбирают на составные части, снимают гвозди, выбрасывают поврежденные доски.

Доски распиливают по размеру, исходя из будущей формы коробки: прямоугольник или квадрат. Для стоек нарезают 4 квадратных бруска, их длина зависит от высоты ящика.

Доски, которые пойдут на боковые стенки, раскладывают в ряд и проводят прямую линию на расстоянии 15-20 мм от каждого края. В соответствии с приметами накладывается планка и затягиваются винты. В результате должны получиться две продольные стены. Чтобы впоследствии оснастить ящик наклонной крышкой, верхний край одной из боковых стенок необходимо укоротить на 3-5 см.

Готовые платы устанавливаются параллельно, клеммные колодки крепятся к опорным стержням. Впоследствии из фанеры делают дно. Если рассаду собираются выращивать в открытом грунте, нижним элементом конструкции можно пренебречь.

Крышка состоит из каркаса стойки, соответствующего габаритам ящика. Элементы скрепляются между собой плоскими металлическими уголками. Если ящик имеет большую поверхность, крышку лучше укрепить двумя продольными планками. С помощью степлера к поверхности крышки прибивается полиэтиленовая пленка. К задней стенке стены прикрепляют 2-3 петли.

На завершающем этапе все деревянные элементы обрабатываются специальным дезинфицирующим средством для предотвращения гниения и появления личинок короеда. Для удобства использования боковые стороны крышки можно дополнить оконными фиксаторами, которые будут удерживать ее в полуоткрытом положении. Теперь осталось засыпать ящик землей и посадить семена.

Как создать красивый ящик?

Вариантов ящиков много, каждый человек старается создать необходимую для себя конструкцию. А вот декоративный предмет является уникальным и используется во многих направлениях. Главное, что в процессе не требуется иметь дополнительных знаний и большого строительного опыта. Ящик получается вместительным и применяется для разных потребностей.

Лучше перед началом работы определиться с габаритами, составить примерную схему будущего строения. Внешние стенки вырезаются лобзиком. Чтобы не ошибаться с размером и не портить материал, лучше сделать заготовки из плотного картона. Уже после этого перенести их на фанеру и вырезать. Также просто сделать интересные линии, придавая ящику особенные узоры.

Чтобы в ящике не скапливались неприятные запахи, стоит сделать в днище вентиляционные отверстия. Они выпиливаются также аккуратно (можно симметрично или хаотично). Теперь ручки, создавая их каждый сможет реализовать свои фантазии, тем более если есть все необходимые инструменты, сложности с этим не будет.

Ящик для хранения инструментов с крышкой

Чуть более сложный, но и более практичный вариант, часто называется «ящиком плотника» (Carpenter’s Toolbox). От отличается массивностью стенок и днища, наличием откидной крышки с ручкой для переноски и съемного отделения для мелочей.

Ниже приведена раскладка деталей и порядок их сборки

Важной особенностью данной модели является сборка на саморезы (шурупы), что заметно упрощает работу для неопытного столяра (плотника). В отличие от системы шип-паз, такая сборка не требует обязательной и точной выборки пазов на боковых кромках деталей. Для изготовления инструментального ящика своими руками потребуется:

Для изготовления инструментального ящика своими руками потребуется:

• качественная древесина или фанера с толщиной не менее 8 мм для стенок и 12 мм для дна. Площадь листового материала или размеры деталей показаны на раскладке деталей;
• шурупы или гвозди для сборки, фурнитура для крышки (рояльные или мебельные петли подходящего размера, держатели для кожаной ручки, замочки), тонкие шурупы или гвозди для крепления фурнитуры, кожаная полоса для ручки или готовая ручка;
• шуруповерт или отвертка для закручивания шурупов (либо молоток для забивания гвоздей), электролобзик или ручная пила для раскроя деталей, инструмент для фрезерования пазов под сборку.

Дополнительно необходим инструмент для разметки и измерений.

Выпиленные детали обрабатываются по торцам для удаления заусенцев и шероховатостей и собираются согласно инструкции:

выполняется сборка составного днища и крышки

Важно правильно выполнить пазы и обеспечить четкое совпадение геометрии деталей; собирается контейнер для мелочей; на боковые стенки крепятся упоры и уплотнительные накладки для вставки контейнера; соединяется дно с боковыми стенками; производится сборка крышки (верхняя деталь и четыре боковых); на крышку и одну из боковых стенок монтируются петли и замочки (разметка по месту); крепится ручка крышки (это можно сделать на стадии ее сборки); проверяется работоспособность конструкции, закрывание крышки и замков.. Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры

Обработка деталей влагозащитной или защитно-декоративной пропиткой либо покрытием осуществляется после окончательной сборки или до установки фурнитуры (в зависимости от типа покрытия). Пропитки желательно наносить до сборки, лак и краску – после, но до монтажа фурнитуры.

При правильно подобранной породе дерева и фурнитере, качественной работе, такой переносной ящик для инструментом смотрится очень эффектно и солидно, не уступая промышленным изделиям.

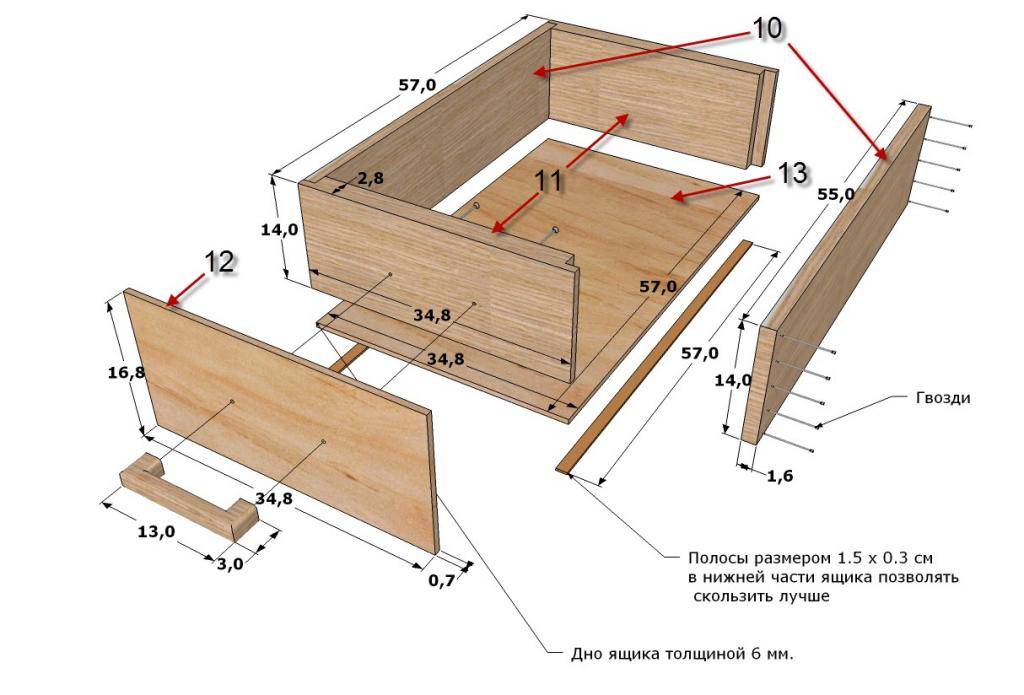

Переносной ящик с выдвижным отсеком

Это практически мини-вариант мастерской. Верхняя панель может служить для работы с различным оборудованием, внутри — отличное место для хранения инструмента, принадлежностей и расходных материалов. Если поставить органайзер на колеса, получится мобильный Toolbox.

Во внутреннем пространстве ящика предусматривается отделение для крупногабаритного инструмента и выдвижные отсеки для мелких предметов. Дополнительно можно установить панель для линеек, отверток, ножей и т.д.

Конструкцию изготавливают из фанеры, соединяя детали клеем и саморезами. Для прочности можно скрепить органайзер ребрами жесткости из бруска 50х50 мм.

В сборке самого короба ничего сложного нет. Наибольшего внимания требует устройство выдвижного ящика. Предполагается, что он будет нагружен, поэтому в случае неправильного положения он может заедать при движении и выскальзывать из креплений.

Для устройства выдвижного отсека понадобятся направляющие, которые могут быть роликовыми или шариковыми. Скольжение полоза происходит за счет кручения роликов в пазах или перемещения самих деталей направляющих относительно друг друга в специальных дорожках.

Роликовые механизмы недорогие, но менее надежные. Шариковые более прочные и долговечные, движутся они бесшумно и позволяют открыть ящик до конца. Можно использовать усиленные варианты изделий, которые выдерживают большие нагрузки.

Чтобы установить выдвижной ящик, отмечают линию крепления направляющей на стенке, а ответной части на боковом элементе отсека

Здесь важно не ошибиться и правильно состыковать конструкции по высоте, чтобы ящик входил плотно, но оставался небольшой зазор для свободного движения. Нельзя допускать даже малейшего перекоса между параллельными сторонами. Последовательность сборки:

Последовательность сборки:

1. Вырезать детали из фанеры, зашкурить.
2. Собрать каркас и ящик с помощью саморезов и клея.
3. Выдержать до набора прочности.
4. Отметить на боковых внутренних стойках и боковинах ящика линии направляющих.
5. Зафиксировать полозья саморезами.
6. Вставить отсек до щелчка, слегка приподняв край. После этого ящик должен свободно перемещаться по направляющим.
7. Обустроить пространство органайзера по своему желанию.
8. Закрепить ручки для переноски.
9. Провести заключительную защитно-декоративную обработку.

При желании можно сделать несколько выдвижных ящиков одинакового или разного размера. Это позволит максимально использовать объем органайзера.

Вариант с ремнем через плечо

Свойства деревянного ящика

Почему, несмотря на появление более дешевых и простых конкурентов, обычный деревянный ящик не теряет популярности? Все просто: ответ на этот вопрос заключается в уникальных свойствах и характеристиках такой емкости.

Стол. Сравнение характеристик ящиков.

Тип ящика	Преимущества и недостатки
Шпон	Такая коробка состоит из полосок, которые практически не проходят обработки. Он довольно хрупкий по сравнению с деревом, но стоит дешевле. Подходит для хранения и транспортировки фруктов и овощей, а также других продуктов. Боязнь влажности.
Изготовлен из пластика	Достаточно доступный вид ящика, который абсолютно не боится влаги. В зависимости от качества пластик может быть как очень прочным, так и довольно хрупким. Но повредить такой ящик даже легче, чем обычный деревянный ящик. Стоит недорого, но дороже деревянного изделия. Подходит для хранения и транспортировки не только сухих, но и влажных продуктов.
Сделано из металла	Довольно редкий вид. Металлические ящики не стали популярными из-за их склонности к ржавчине, а также их тяжести и высокой стоимости. В домашних условиях без специального оборудования сделать металлический ящик непросто.
Сделано из дерева	Самый оптимальный вид ящика. Он имеет достаточную прочность, может иметь различную конструкцию, подходит для хранения всевозможных продуктов. Он выглядит намного лучше, чем обычная фанерная коробка. При использовании декоративной отделки его можно использовать в домашних условиях, он долговечен, если дерево обработано защитными составами.

Деревянная коробка

Изготовление деревянных ящиков в производстве происходит согласно ГОСТ 20767-75. И для них используется деревянная доска определенного качества, толщиной 1 см. Такие ящики тонкостенные, но прочные. Они довольно легкие и удобные в использовании.

Цены на доски строительные

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

• Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
• Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
• Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже)

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
3. Вырезают детали по контуру, используя электролобзик или пилу.
4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.

Изготовление внутренних и внешних дверец

Внутренние и внешние дверцы имеют одинаковую конструкцию и отличаются только длиной: высота внутренних створок составляет 620 мм, внешних — 780 мм.

1. По указанным в чертеже размерам вырезают боковины внутренних (J) и внешних (I) дверец.

Все створки должны входить в корпус с зазором 3 мм вверху и внизу (см. схему «Деталировка корпуса» вид сбоку). Это учтено в чертеже, но если вы делаете шкаф с отклонением от предложенных размеров, не забудьте проверить этот момент до сборки дверей. Детали J и I должны входить в корпус зазором 6 мм, что в итоге обеспечит 3-миллиметровый отступ сверху и снизу.

1. По указанным размерам вырезают крышки и днища дверец (К) в количестве 8 шт.
2. На внутренней поверхности боковин J и I вверху и внизу фрезеруют четверть шириной 20 мм и глубиной 10 мм.
3. На боковых стенках (J и I), крышках (К) и днище (К) выбирают пазы-канавки шириной 6 мм и глубиной 10 мм, в которых будут зафиксированы панели L и M.
4. По размерам из схемы из 6-мм оргалита вырезают панели L и M — 4 штуки для внутренней дверцы и 4 штуки для внешней.
5. Проведя «сухую» сборку и проверив угольником соответствие всех внутренних углов 90 градусам, приступают к окончательной сборке дверей с использованием шурупов или саморезов. Крепеж ввинчивают в предварительно просверленные отверстия.
