Расчет угла наклона крыши

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

• a ­– высота конька;
• b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

• a – высота стропильной системы,
• b – половина ширины здания, а
• X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

В чем измеряется угол уклона

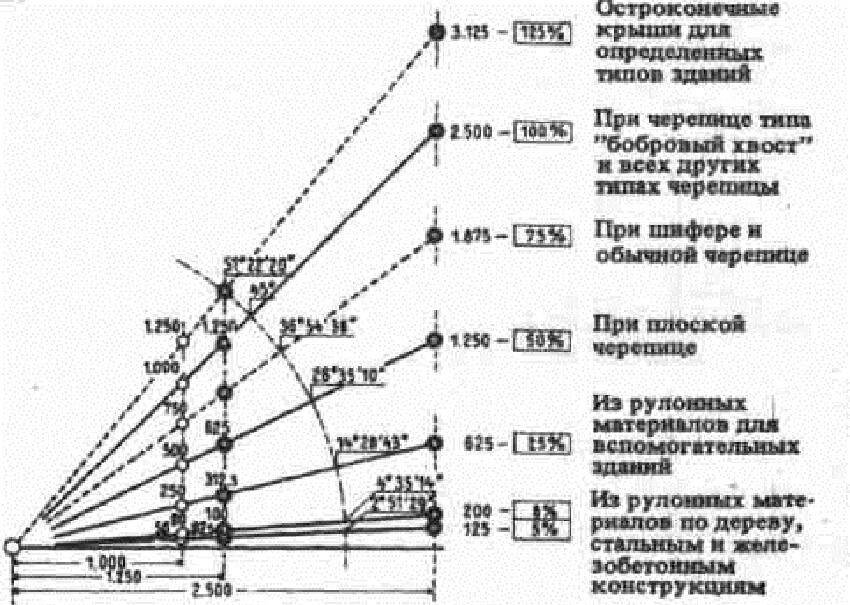

Уклон кровли градусы/проценты

Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.

Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.

Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.

Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).

Чтобы получить значение в процентах, полученное число умножаем на 100.  Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.

Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».

Некоторые могут обозначать в промилях, но говорят это не очень удобно.

В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.

Выбор материалов в зависимости от угла наклона

Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для кровельных материалов:

1. Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
2. Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
3. Ондулин – 6 градусов.

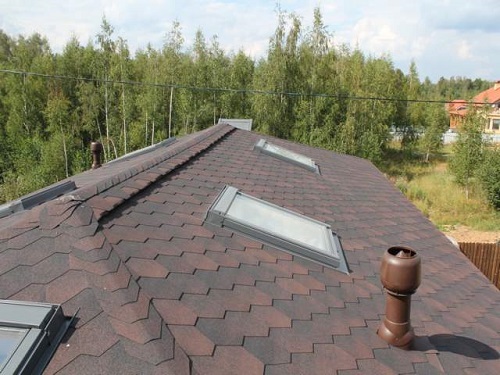

4. Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
5. Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
6. Металлочерепица – 14 градусов.
7. Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.

А именно:

• Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
• При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
• Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
• Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
• Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.

Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

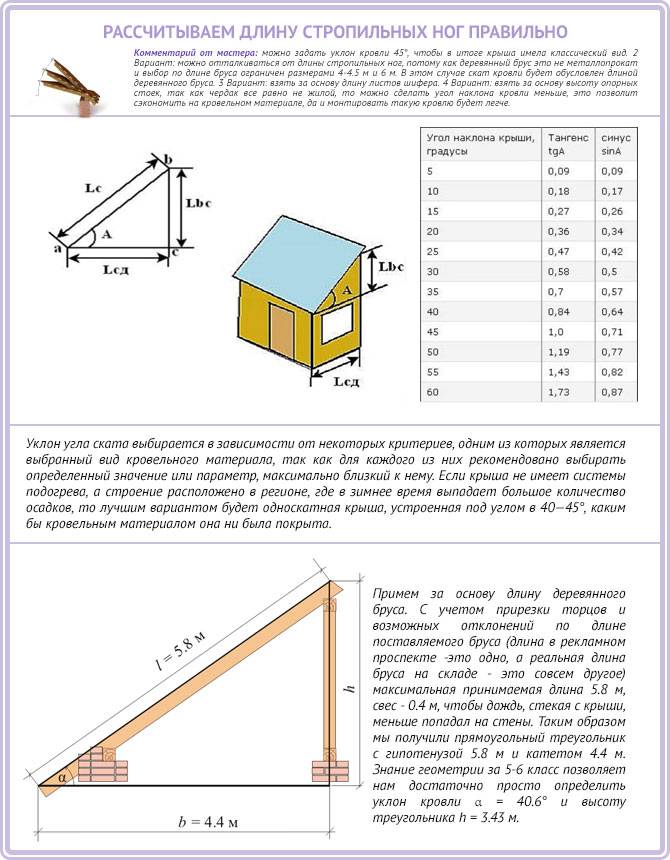

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Зависимость высоты конька от уклона крыши

Произвести несложные расчеты можно, воспользовавшись математической формулой. Высота конька равняется ½ ширины здания, деленной на 2 и умноженной на 100.

Для определения высоты конька размечают 2 внешние стены (вдоль которых будет располагаться скат). Натирают шнур мелом, натягивают между отметками. Затем определяют центр у шнура, в получившейся точке ставят планку (перпендикулярно относительно плоскости перекрытия).

Высота конька и уклон крыши.

Путем изменения шнура добиваются нужного уклона. После получения необходимого результата на планке ставят отметку. Отпиливают получившийся кусок, делают шаблон, который требуется для опор конька.

Крыша из металлической черепицы

Как всем известно, металлическая черепица владеет большим весом если сравнивать с тем же профнастилом

Вот почему важно предусматривать все различия строительства крыши из металлической черепицы, и попытаться выстроить крышу с небольшим углом наклона скатов

Очень важно это учитывать в тех регионах, где попадаются крепкие ветра – ветровая нагрузка оказует большущее (и отрицательное) влияние на всю конструкцию кровли, и потому следует весьма тщательно отнестись к расчетам крыши. Огромное значение угла наклона может стать «причиной вздутия» кровли, что, со своей стороны, приводит к повышение нагрузки на несущую систему крыши

А это опасно досрочным разрушением крыши.

Вообще же, для крыш, покрываемых этим видом материала, значение минимального угла наклона должно составить в среднем 22 градуса – согласно эмпирическим данным, конкретно этот расчет угла уклона кровли свойственен тем, что устраняется скапливание влажности на соединениях крыши, стало быть, соединения будут обезопасены от просачивания вовнутрь дождевых и раставших вод.

Самый маленький угол уклона кровли обязан составить не меньше 14 градусов. Что касательно битумной черепицы, то тут небольшое значение формирует 11 градусов – с оговоркой, что при сооружении крыши нужна добавочная цельная каркасная рама.

Крыша из профлиста

Профлист считается одним из очень «ходовых» материалов для кровли – он имеет небольшой вес, устанавливается очень легко и моментально, крепить профлисты очень просто.

При этом самый самый маленький угол уклона крыши вполне может составлять от 12 градусов – по рекомендациям изготовителей.

Крыша из рулонных «мягких» материалов

К ним относятся рубероид, ондулин, полимерные (мембранные) кровельные покрытия.

• Угол наклона конструкции кровли вполне может составлять 2-15 градусов – значения зависят от количества покрывающих слоев.
• Например, для двухслойного покрытия угол наклона следует принимать равным до 15 градусов, а вот для трехслойного достаточно значения в 2-5 градусов.
• А вот мембранные покрытия, какие, как все знают, можно применять в работах с кровлей для кровель фактически любой, даже очень сложной комбинации, можно накрывать с уклоном в 2-5 градусов.

Как следует из сказанного выше, какой угол наклона кровли принимать – решать владельцу дома

Но необходимо взять во внимание конкретную зависимость: крыша обязана держать кратковременную и постоянную нагрузку. К первой относятся осадки атмосферы, ветер и их вес, который давит на покрытие для кровли, ко второй – конкретно вес конструкции кровли и материала для кровельных работ

Плюс ко всему, вид обрешетки, шаг каркаса и система будут подчиняться от величины наклона крыши. Например, чем ниже уклон, с особенно коротким шагом обрешетки обязана выполняться система крыши. Для минимальных величин шаг каркаса обязан составить 35-45 см.

Ну, и не в самую последнюю очередь появляется вопрос о количестве материала для кровельных работ, который нужно приобрести. Естественно, чем «круче» будет угол уклона крыши, тем больший расход материала потребуется.

И наконец пару рекомендаций которые будут полезны, какие можно задействовать при выборе материала для кровельных работ:

• Если уклон крыши маленький (до 10 градусов), то покрыть кровлю даже можно с применением каменной крошки/гравия (в расчете 5 мм для крошки и 15 мм для гравия естественно).
• Если угол наклона кровли формирует 10 градусов и больше, то необходимо применять базисную изоляцию от влаги из битума. А вот для материала в рулоне необходимо применять добавочное покрытие для защиты (в основном, это добавочная покраска).
• Покрывая кровлю профнастилом/асбоцементными листами, не забывайте про то, что нужна герметизация стыковых швов. Соединения при этом следует делать двойными.

Высота конька тоже зависит от угла ската

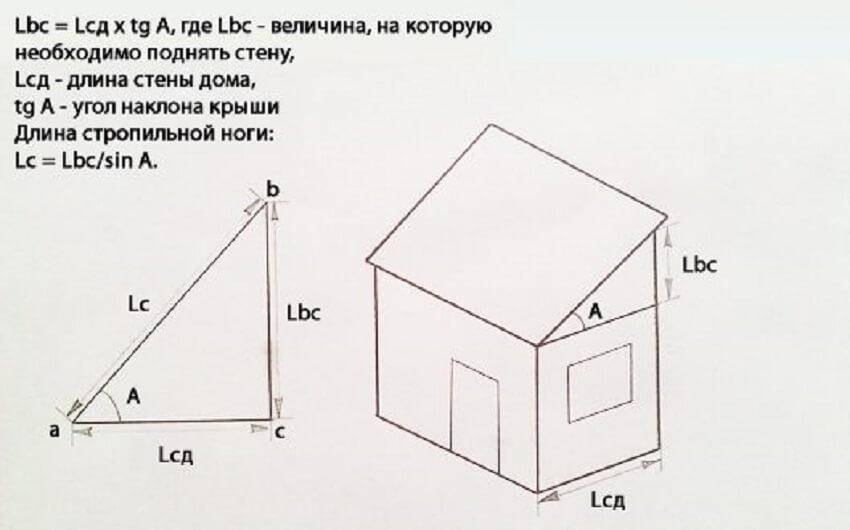

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли

Необходимо помнить, что эти два понятия тесно переплетаются, поскольку  вид  предлагаемого кровельного материала  будет приниматься во внимание при расчете угла наклона любой скатной крыши

Остановимся на факторах, которые принимаются  во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

• материал финишного покрытия;
• существующие климатические условия;
• функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись  строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В  тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли.  Поэтому на нее  приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно  больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

Крыша с низким наклоном крыши

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

1. Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
2. Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
3. Черепица применяется, когда крыша имеет уклон не меньше 33%.
4. Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

Пример расчета уклона крыши

Примерная схема расчета угла наклона

Приведем пример того, как рассчитать наклон крыши, если толщина обрешетки равна 2,5 см, а 1 кв. метр кровли весит 15 кг. Планируется укладка утеплителя толщиной 10 см, вес квадратного метра которого составляет около 10 кг. Кроме того при покрытии будет использован ондулин, вес которого равен 3 кг на один квадратный метр.

Расчет будет выглядеть так: (15+10+3)х1,1 = 30,8 кг/кв.м. По среднестатистическим данным нагрузка на кровлю жилых домов обычно составляет не более 50 кг на квадратный метр, хотя допустимая нагрузка для многих покрытий существенно завышена, что также следует учитывать.

Таблица Брадиса для расчета уклона крыши

Коэффициент для снежной нагрузки зависит от выбранного для крыши угла уклона. Если он не превышает 25°, то коэффициент равен 1; при значении угла наклона от 25 до 60° выбирается коэффициент, равный 1,25. При большем угле наклона крыши снеговая нагрузка не учитывается.

Для вычисления угла уклона крыши может применяться таблица тангенсов (таблица Брадиса): высота крыши в коньке делится на половину длины фронтона, после в чего таблице находится угол, соответствующий полученному значению.

Высота конька вычисляется следующим путем:

1. Производится расчет ширины пролета;
2. Ширина пролета делится на 2;
3. Полученное значение умножается на индивидуальную для угла наклона величину.

Например: пусть ширина здания равна 8 метрам. Половина этого значения составляет 4 м, требуется рассчитать высоту стропил при уклоне крыши, равном 25°. В таблице находим соответствующий показатель, составляющий 0,47.

Производим умножение половины ширины здания на полученное из таблицы значение: 4х0,47 = 1,88, т.е. стропила следует поднимать на высоту 1,88 метра.
