Подключение люстры своими руками

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

• Включаются сразу все лампы.
• Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

1. Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке. Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника

Если это не предусмотрено, достаточно его замотать изоляционной лентой

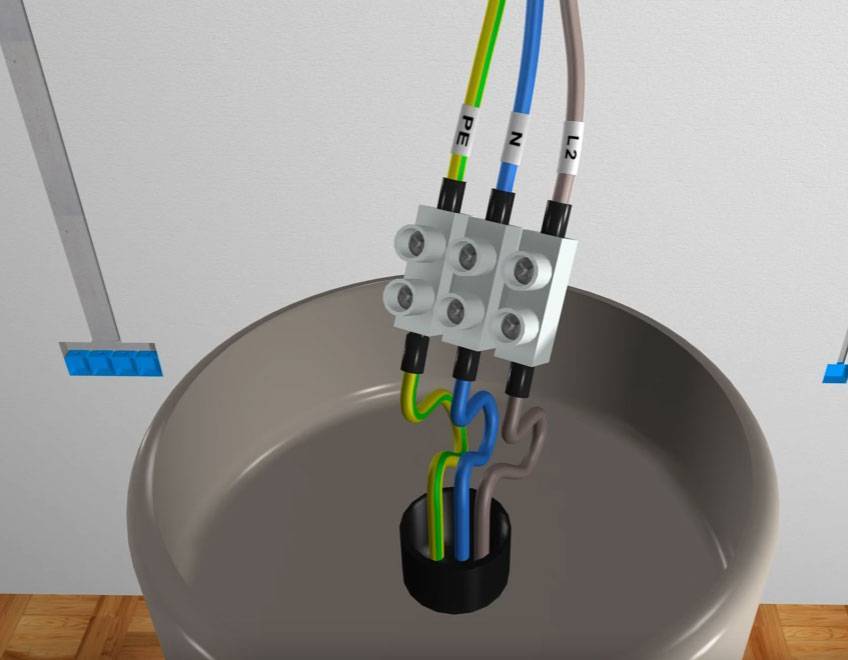

Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

• для скрытой электропроводки;
• для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

• диммеры;
• проходные;
• перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

• управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
• управление беспроводное (по радио каналу или с телефона через Bluetooth);
• комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Подготовка: прозвонка и определение фаз на потолке

• 1 Подготовка: прозвонка и определение фаз на потолке
  • 1.1 Провод заземления
  • 1.2 Ищем фазы и ноль
• 2 Провода на люстре
  • 2.1 Подключение к двойному выключателю
  • 2.2 Как подсоединить люстру к одинарному выключателю
• 3 Правила соединения проводов
• 4 Подсоединение китайской люстры
• 5 Подключение галогенной люстры (с пультом и без)

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Прозвонка проводки

Выявить заземленный провод можно далеко не в каждом доме. В сооружениях старой постройки они, как правило, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Чтобы разобраться, где «фаза», а где «ноль» необходимо осуществить прозвонку.

Так, при двухклавишном приборе выключателя может понадобиться подключить люстру с тремя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения необходимы индикаторная отвертка, тестер (мультиметр) или вольтметр.

В ходе прозвонки нужно, чтобы клавиша выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По завершении работ необходимо перевести клавишу в состояние «ВЫКЛ» и вырубить на щитке автомат или выкрутить пробки.

Вольтметром

Один из измерительных приборов, часто применяемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, а также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним необходимо помнить, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.

Выявление напряжения контактов с помощью вольтметра – задача простая. Достаточно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не меняется (стоит на нуле), значит оба провода являются фазными, а оставшийся нулевым. Затем стоит перенести один из щупов на «0», а второй поочередно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения дальнейшей работы необходимо отметить каждый провод цветным маркером или латиницей, где «N» — это нулевой контакт, а «L» — фазный.

При работе с вольтметром необходимо придерживаться ряда правил:

• в процессе измерения держать коробку прибора только горизонтально;
• правильно подбирать вольтметр к участку измеряемой цепи (не пользоваться слабым оборудованием для измерения значительных величин);
• соблюдать полярность.

Одной из продвинутых разновидностей вольтметра является мультиметр или тестер. Он отличается большим диапазоном измерений и может выявить значение не только напряжения, но и сопротивления, силы тока, индуктивности, температуры и частоты.

Этот цифровой прибор более точен, оснащен защитой от перегрузки, а также, в большинстве случаев, противоударным механизмом. Из недостатков стоит отметить стоимость и необходимость дополнительных источников питания (батареек).

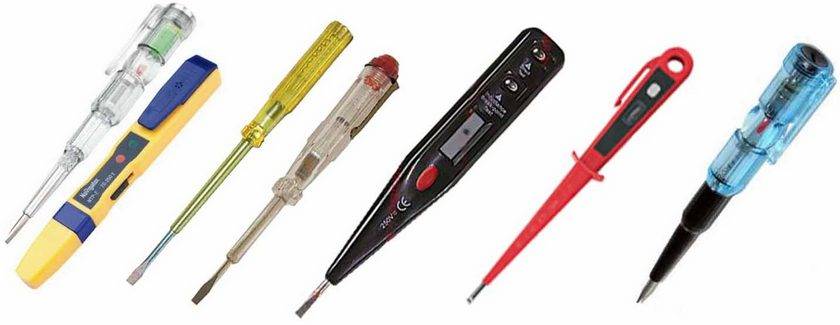

Индикатором

Пассивная индикаторная отвертка имеется почти в каждом доме. Работать с ней просто и удобно. Достаточно прикоснуться ее жалом к оголенному контакту, как сразу станет понятно, «фаза» это или «ноль». При касании фазного провода индикатор на ручке будет светиться, в иных случаях – нет.

Все работы по прозвонке и маркировке проводников должны проводиться при включенном на щитке автомате. По завершении процесса его целесообразнее вырубить.

Чем опасна переполюсовка

Переполюсовка – это процедура подачи на проводники напряжения обратной полярности. При неправильном подключении это явление редко приводит к выходу прибора из строя. Однако, срок службы осветительного прибора значительно сокращается.

К тому же при выключении люстры, несмотря на отсутствие в ней тока, фазный потенциал в контактах будет сохранен, а это прямая угроза удара током в ходе проведения работ.

Вторая «особенность» переполюсовки – это способность люминесцентных светильников мерцать даже в выключенном состоянии.

Подключение люстры к двойному выключателю

Ниже рассмотрим все те общие моменты, которые могут возникнуть в той или иной ситуации. Пройдем через подготовку к монтажу и по итогу выполним подключение люстры любого вида к двойному выключателю.

При любом варианте подключения важно определить, чем является каждый провод, свисающий с потолка. На самой люстре, обычно имеется маркировка и прилагается инструкция со схемой подключения

Как найти фазу?

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки,…);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Подготовка демонтаж

Перед работой необходимо обесточить соответствующим автоматом в щитке на лестничной площадке помещение, где планируется работа. Путем включения выключения выключателя убедиться, что освещение не работает (отключение выполнено). Но для полной безопасности нужно проверить индикатором отсутствие «фазы» на проводах где подключена люстра. Для этого наконечником индикатора попеременно касаемся каждого контакта на клеммной колодке. Если же это скрутки проводников их нужно предварительно освободить от изоляции (удалить изоленту). Только после этого переходим к демонтажу.

Перед демонтажем старой люстры желательно промаркировать провода в соответствии с обозначением на корпусе или клеммной колодке люстры. Это облегчит работу и позволит сэкономить время при подключении новой люстры.

Как промаркировать?

1 способ.

Если провода имеют различие по цветам, то все очень просто. Обычно цвета проводов соответствуют их назначению. Например:

• Фазный проводник не должен быть синего или голубого цвета;
• Нулевой – обычно синий или голубой;
• Провод заземления – желтый, желто-зеленый.

В этом случае просто запоминаем или записываем и зарисовываем.

Но не стоит на это слепо полагаться, до вас могли быть электрики разной квалификации.

2 способ.

Кусочки цветного скотча или изоленты также можно использовать для обозначения. Очень хорошо подходит малярный скотч, он надежно фиксируется и на нем можно написать, обозначив «фаза», «ноль», «земля» и т.п.

Бывает и такое, что нет возможности понять, что за провода торчат из потолка, не имеющие ни цветового различия, ни какого-то, ни было обозначения, ни маркировки. В этом случае нам понадобиться индикатор и мультиметр. Они нам помогут раскрыть тайну каждого провода.

Кстати, будет не лишним проверить ваши провода, даже в том случае, если вы их промаркировали во время демонтажа старой люстры. Так на всякий случай.

Действовать будем по плану:

1. Освобождаем концы проводов от изоляции (достаточно около 1 см). И разводим их в стороны.

Если провода не имеют цветового различия, то как уже говорили, навешиваем на них кусочки малярного скотча и пишем ручкой предварительно просто цифры 1, 2, 3 и 4 (если проводов 4)

1. Подаем питание с автомата, клавиши выключателя в выключенном положении.

Используя индикатор, попеременно касаясь им оголенных проводов, проверяем на отсутствие фазы. Это говорит о том, что у нас «фаза» идет через выключатель и схема проводки выполнена верно

Это важно!
Переводим в положение «Вкл.», допустим, левую клавишу.

1. Снова используем индикатор, по свечению или звуковому сигналу (в зависимости от модели индикатора) определяем на каком проводе появилась «фаза». Помечаем или запоминаем, что, например, провод № 1 – «фаза L1».
2. Также поступаем с другой клавишей выключателя, выключив при этом первую. И тоже делаем пометку. Например, провод № 3 – «фаза L2».
3. При 3-х проводной схеме оставшийся провод под № 2 – «земля».

Если ваша проводка имеет 4 провода, то после определения обоих фаз оставшиеся провода будут «ноль» и «земля». В этом случае, чаще всего это уже более современные схемы с применением кабелей с цветовым различием жил проводов. Напомню, желтый или желто-зеленый – это «земля». А «ноль» будет синего или голубого цвета.

Другой вариант определить, где провод заземления, а где рабочий «ноль» — произвести замер напряжения мультиметром. Между каждым из этих двух проводов и фазным проводом (2 измерения). Между каким проводом и фазой напряжение окажется больше, то этот провод и используем в качестве рабочего «ноля». А другой исследуемый провод будем использовать как провод заземление.

Подключение люстры к одноклавишному выключателю

Если установлен одноклавишный выключатель, и на потолочном светильнике два контакта (не считая заземления), то подключение производится просто: фазу с потолка соединяем с фазной клеммой, ноль приходящий с потолка соединяем с нулевой клеммой. Где фаза, а где ноль на люстре всегда можно посмотреть в инструкции по монтажу к осветительному прибору. Соединения производим с помощью быстрозажимных клеммников. Также можно использовать и скрутку, но её необходимо пропаять и заизолировать, что не очень будет удобно делать на высоте потолка и со светильником в руках.

Но что делать, если схема не собрана, и провода выглядят примерно так:

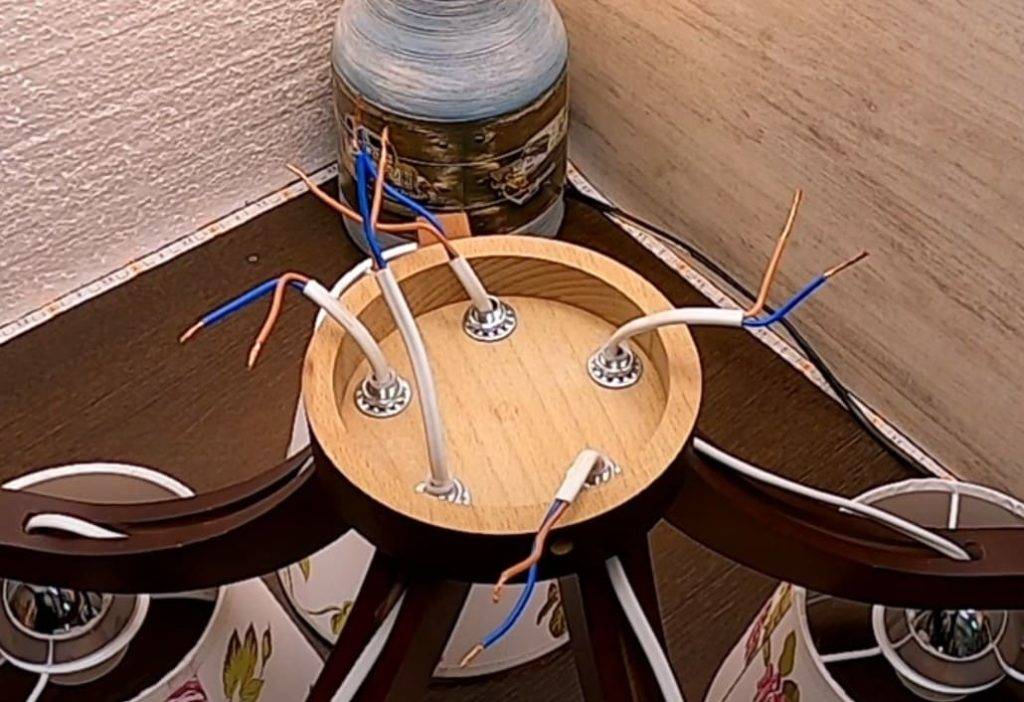

Разобранная схема люстры

Тут можно заметить, что от каждого рожка в люстре приходят синий и коричневый провод. В таком случае просто объединяем провода по цветам, каждый цвет в свою группу. Соединяем синие жилы с помощью клеммника, оставляя свободную клемму для подключения ноля с потолка. Также соединяем коричневые провода.

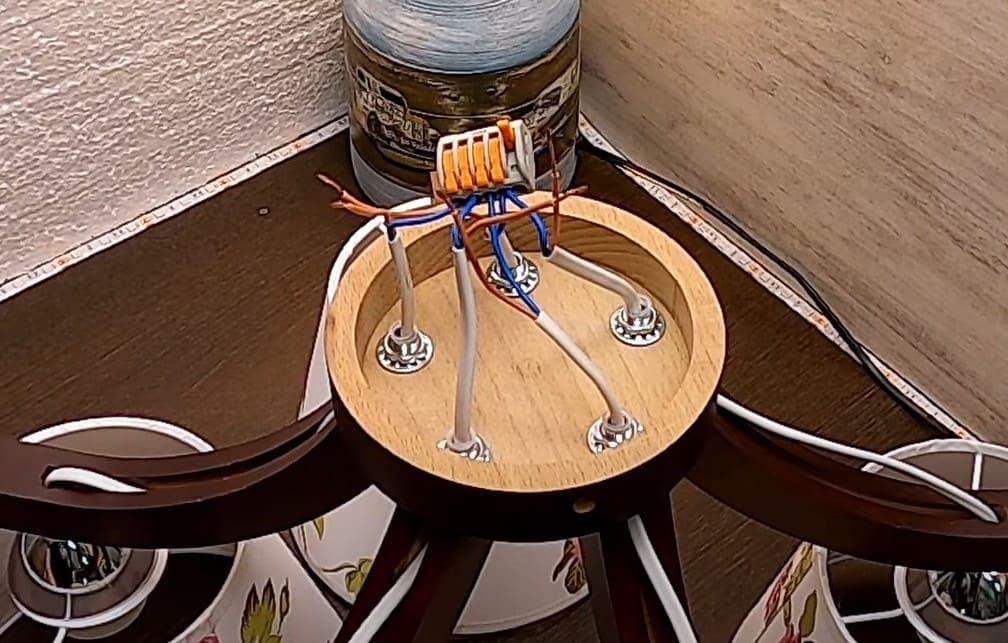

Соединение проводов одного цвета в группу с помощью Wago

Чем удобны быстрозажимные клеммники? Тем, что позволяют производить соединение быстро. При этом они сразу и изолируют место соединения — изоленты не потребуется. При необходимости можно легко отключить светильник, в отличие от скрутки, например

Также может возникнуть ситуация, что источник света не предназначен для работы с двойным выключателем, а установлен одинарный выключатель. Как тогда можно подключить люстру с 3 проводами? Тут потребуется либо переработка схемы, либо перемонтаж электропроводки. Последнее опускаем сразу и разберемся, что можно сделать с люстрой.

Если источник света, например, имеет пять рожков, и допустим, фазные проводники с двух плафонов объединены в одну группу, а с остальных плафонов во вторую, то схема её выглядит примерно так:

Схема люстры на 2 выключателя

В таком случае нужно просто объединить линии L1 и L2 в одну цепь с помощью перемычки, и подключить к этой цепи фазу с потолка.

Схема подключения люстры с одноклавишным выключателем будет выглядеть так:

Схема подключения люстры к одноклавишному выключателю

Все концы с каждого патрона соединяются и к ним подключаются соответствующие провода с потолка. К фазным — фазные, к нулевым – нулевые. Если вдруг непонятна электрическая схема, то можно, для понимания, воспользоваться схемой визуальной.

Визуальная схема подключения люстры к одноклавишному выключателю
