Монтаж профиля для гипсокартона
Некоторые технологии при монтажных работах могут отличаться у разных мастеров в некоторых мелочах. Но основной процесс един, это крепление направляющих и сборка всей конструкции. Итак, как осуществляется установка профиля под гипсокартон на стены?
Оценка и разметка
Все строительство всегда начинается с разметки и составления плана монтажных работ. Это только в телепередачах показывают отделку идеально ровных поверхностей, в реальности все не так и стены, как правило, имеют неровности.
Основным этапом монтажа каркаса является выполнение расчетов и закупка необходимого инструмента.
- Осмотрев стену, с помощью строительного уровня устанавливают кривизну стен и находят самые выступающие части поверхности. Дальнейшая отметка будет ориентироваться на них.
- Вдоль стены на полу делают отметку, где будет монтироваться направляющая конструкции. Не стоит делать разметку притык к поверхности, лучше сделать небольшой отступ в 10 – 15 миллиметров. Если есть значительные перепады, то расстояние увеличивается. Конечно, это уменьшит полезную площадь помещения, но сделать это необходимо для выравнивания стен. Придется несколько отступить, если запланирована прокладка инженерных линий под ГКЛ или же утепление стен.
- Такая же отметка делается на стенах слева и справа. Для удобства можно использовать разметочный шнур. Вертикальную разметку проводят, обязательно сверяясь с уровнем.
Как самостоятельно подготовить гипсокартон к поклейке обоев
Установка направляющих профилей
- Для направляющих каркасной конструкции берут UD-профиль. Он устанавливается по разметке на пол в виде перевернутой буквы «П». Крепление делают на дюбель-гвозди с шагом 500 мм.
- На стены слева и справа также монтируются такие направляющие. Одним концом они вставляются в напольную рейку. Сверив уровень, их закрепляют такими же дюбелями.
- Теперь закрепляется потолочная направляющая. Концы вставляют в вертикальные и прикрепляют к потолку. Для сверки правильности установки верхнего профиля посередине конструкции ставят стоечную рейку CD и проверяют с помощью уровня. Если все верно, потолочный тоже фиксируют на дюбеля с гвоздями.
После проверки уровня расположения направляющих приступают к монтажу стоечных реек.
Обшиваем откосы гипсокартоном
Вырезаем верхний откос.
- Отмеряем ширину откоса: от окна до плоскости стены. Для контроля: проверяем ширину в двух углах, очень часто бывает, что окно не стоит параллельно плоскости стены.
- Отмеряем длину откоса под окном.
- Теперь прикладываем угольник 90 градусов в угол и замеряем разницу B: насколько наружная кромка откоса больше внутренней. Так же во втором углу разницу С.
- Проверяем: сумма двух «разниц» B+С и длина внутренней кромки откоса А=длина наружного откоса.
- Размечаем лист. Отрезаем и прикручиваем.
Схема размеров откоса
С боковыми откосами та же ситуация, только между окном и подоконником прямой угол.
Стоечные профили
Далее, нужно установить стоечные металлические профили. Это именно те профили, на которые будут крепиться гипсокартонные листы
Поэтому, очень важно сделать правильный шаг между двумя стойками. Он должен составлять ровно шестьдесят сантиметров
Причем меря это расстояние нужно не от края до края соседнего профиля, а между их серединами. Почему же необходимо именно такое расстояние? Чтобы обшивка была достаточно надежно закреплена, один гипсокартонный лист должен быть зафиксирован сразу на трех стоечных металлических профилях. При этом два соседних гипсокартонных листа закрепляются на одном и том же профиле. Получается так, что профили чередуются. Один служит опорой для двух соседних листов, следующий располагается посередине одного листа, следующий снова держит два листа и так далее.
Стоечные профили крепятся к горизонтальным направляющим, которые были установлены на потолок и пол. Стойку нужно завести в полости направляющих элементов. При этом стойка должна стоять идеально ровно вертикально. Для того чтобы проверять правильность установки каждой стойки и всего каркаса в целом, применяется строительный уровень или же отвес. Следующий шаг – это вкручивание саморезов. Специальные саморезы по металлу должны соединить направляющие профили со вставленными в них стойками. Только после того как стоечные профили будут надежно закреплены на направляющих элементах, их можно крепить к подвесам.
Монтажные работы
Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.
Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен
Стены
В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.
Приступаем:
- Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
Создание разметки и установка направляющих профилей
- Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
- Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.
Установка и крепление стоечных профилей
Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.
Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)
Уделяют внимание их креплению
Создание горизонтальных перемычек
Зачастую поступают так:
- Ножницами по металлу разрезают концы профиля по ребрам.
- Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.
Перегородки

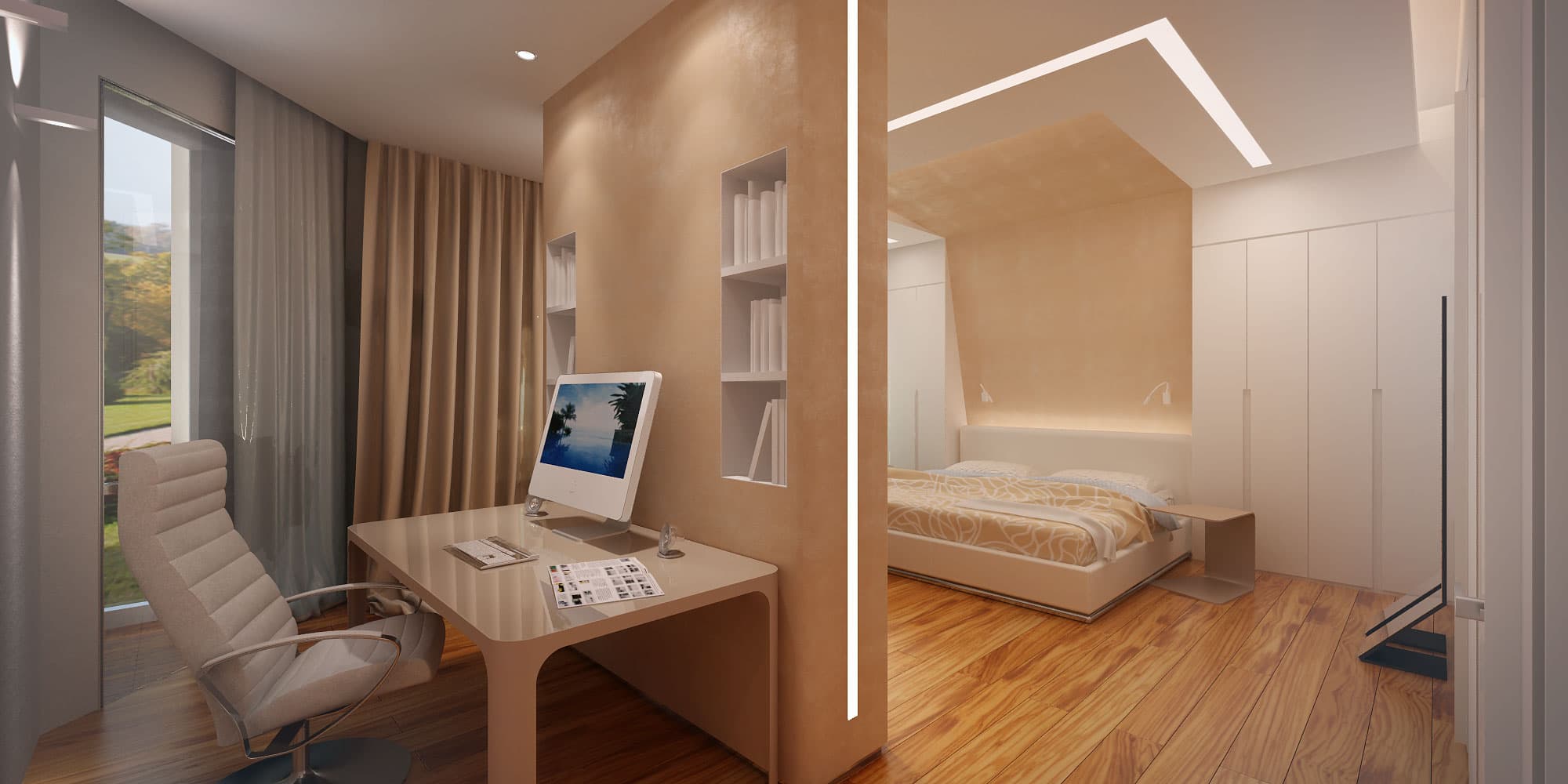

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.
- В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
- Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
Монтаж направляющего профиля
- Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
Установка вертикальных стоек
- Все элементы конструкции надежно скручивают саморезами по металлу.
- В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.
Готовая конструкция межкомнатной перегородки
Особенности создания дверных и оконных проемов
Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:
- Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
- Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.
Схема создания дверного проема в перегородке из гипсокартона
При создании светового окна имеются такие особенности:
- Необходимо установить две горизонтальные перемычки (сверху и снизу).
- Вертикальные стойки лучше делать с деревянными закладными.
Преимущества и недостатки перегородок из гипсокартона
В последние годы перегородки для гостиных изготавливаются из более тяжелых материалов, а процесс установки усложняется. Однако с появлением на строительном рынке гипсокартона современные интерьеры стали более изысканными и привлекательными.
Стоит отметить его положительные и отрицательные качества:
Гипсокартонные перегородки обеспечивают отличную звукоизоляцию и совместимы с широким спектром изоляционных материалов
Перегородки очень легкие, что позволяет снизить нагрузку на пол
Благодаря однородной поверхности материала, его можно использовать в качестве основы под обои, штукатурку и покраску
Он не является горючим материалом
Гипсокартон гидроскопичен и воздухопроницаем
Важно, что он легко устанавливается, позволяя изменить интерьер в кратчайшие сроки
Состоит из натуральных ингредиентов, безопасных для здоровья
Недостатком является то, что они не такие прочные, как бетон, камень или кирпич. Кроме того, они чувствительны к влаге
Вычерчивание периметра под направляющие профили
После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:
Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.
Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:
После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:
Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.
А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):
На потолке должна образоваться прямая линия от одного края стены до другого.
Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:
Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.
Классификация дюбель-гвоздей
Для того чтобы приобрести дюбель-гвозди следует учитывать факторы:
- Предполагаемая нагрузка на крепежный элемент, на саму поверхность.
- Основание, в которое будет крепиться дюбель-гвоздь – бетон, кирпич.
- Поверхность – потолок, стена.
Крепежный элемент неоднообразен и выпускается различного размера, строения.
Различия по монтажу
В зависимости от конструктивного строения дюбель гвоздями следует работать различными инструментами.
Ручная фиксация дюбель-гвоздя – при этом используется 2 вида дюбель-гвоздей с различным строением. Гвозди без резьбы вбиваются обычным молотком. С резьбой – потребуется отвертка для ввинчивания или шуруповерт.
Фиксация строительно-монтажным пистолетом. Для такого вида монтажа применимы дюбель-гвозди с металлической втулкой. Они произведены с расчетом на больший вес.
Размеры дюбель-гвоздей
Крепежный элемент производится различных размеров. В зависимости от целенаправленности следует приобретать дюбель-гвоздь требуемого размера. Маркируется крепеж двумя цифрами: первая показывает диаметр, вторая – длина крепежа.
| Размер диаметр/длина | Длина дюбеля | Длина гвоздя | Minглубина при монтаже насквозь | Max толщина монтируемого материала | Вес 1000 шт. на кг. |
| 6/40 | 4 мм. | 42мм. | 50 мм. | 10 мм. | 3.3 |
| 6/60 | 4 мм. | 62мм. | 70 мм. | 30 мм. | 4.89 |
| 6/80 | 4 мм. | 82мм. | 90 мм. | 50 мм. | 7.28 |
| 8/60 | 5 мм. | 62мм. | 70 мм. | 20 мм. | 8.5 |
| 8/80 | 5 мм. | 82мм. | 90 мм. | 40 мм. | 11.02 |
| 8/100 | 5 мм. | 102мм | 110 мм. | 60 мм. | 13.78 |
| 8/120 | 5 мм. | 122мм | 130 мм. | 80 мм. | 16.53 |
| 8/140 | 5 мм. | 142мм | 115 мм. | 100 мм. | 19.3 |
| 10/100 | 7 мм. | 102мм | 150 мм. | 50 мм. | 15.32 |
Технические показатели дюбель-гвоздя
Согласно показателям ГОСТ 28457-90 производятся дюбель-гвозди. Они проходят обработку – твердость 53-56HRC. Но могут иметь отклонение 51/5HRC.
- Стержень может быть искривлен по заводским установкам: при длине 50мм. – 0.1мм.кривизны; длина больше 50мм. – 0.15мм.
- На гвозде не должно быть накатов или трещин. Гвоздь должен быть острым, если тупость 0.8 мм. – он считается непригодным.
- На острие гвоздя возможна многогранность.
- На гвозде может быть шайба. На её сдвига необходима сила в 0.3кН.
Дюбель гвозди производятся с антикоррозийным слоем цинка. Он должен быть не меньше чем 6мкм.
Как соединять профили для гипсокартона на потолке
Гипсокартонные подвесные конструкции – один из самых популярных способов оформления потолка. Такие конструкции скрывают все неровности на потолке и позволяют отлично зонировать пространство, с помощью гипсокартонных ступенек и точечного освещения.
Давайте рассмотрим основные позиции сборки каркаса под гипсокартон:
Первым делом, с помощью водного или лазерного уровня, необходимо определить место, в котором потолок находится на максимально низком уровне
Важно правильно выставить уровень, в противном случае новый потолок будет неровным, и вам придется переделывать все проведенные работы.
Теперь необходимо рассчитать расстояние от потолка-основы до новой гипсокартонной конструкции, для этого вам необходимо знать высоту элементов точечного освещения (если оно предполагается).
Когда основные расчеты произведены, отмечаем на стене линию отбивочным шнуром, отмерив от потолка расстояние равное высоте гипсокартонного каркаса.
С помощью саморезов крепите на этом уровне пристеночный направляющий профиль.
Сделайте разметку для потолочных профилей с помощью отбивочного шнура на квадраты с периметром 60 см.
В точках, где вы планируете установить освещение или какие-либо другие коммуникации, прикрепите траверсы.
Прямые подвесы сгибаете буквой П и размещаете на потолке в местах пересечения линий, которые вы обозначили ранее.
В гнутые подвесы вставляются и крепятся саморезами направляющие профиля на уровне пристеночного направляющего профиля.
Нарежьте с помощью ножниц для металла профиля на необходимые отрезки для их поперечной установки.
Затем направляющие профиля соедините саморезами с поперечными профилями с примерным шагом 60 см.
Место пересечения направляющих и поперечных профилей укрепляется крабами.
Профильный каркас для установки гипсокартонной конструкции готов, теперь вам осталось прикрепить к нему листы гипсокартона.
Ниши и прочие объемные изделия: принципы построения каркаса
Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов. Здесь следует учитывать следующие нюансы.
- Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
- Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
- В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.
Устройство каркаса под гипсокартон фото
Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.
Автор статьи Александр Куликов
Как соединить два профиля под углом на одном уровне
Соединение «крабом» — чаще всего используется, если необходимо соединить два профиля под углом 90 градусов. При этом используется специальный элемент именуемым в народе «крабом». Работать с ним очень просто:
- На несущих профилях делают разметку осей профилей, которые нужно состыковать. В большинстве случаев перемычки между двумя основными профилями делают через каждые 500-600 мм.
- Краб вставляется в основной несущий профиль. Вставлять деталь нужно до щелчка, который означает, что пружинные лапки зашли за бортик профиля.
- После этого краб перемещают по профилю, чтобы совместить его с отметкой.
- Далее на крабе необходимо загнуть усики на основной профиль, после чего через специальные отверстия закручивают саморезы – по 2 с каждой стороны профиля. Таким образом краб получается закрепленным на главном профиле.
Соединение потолочных профилей крабом
Аналогичные операции по монтажу краба производятся и на другом профиле, с которым нужно состыковать основной профиль.
На двух соседних профилях между крабами замеряют длину профиля, который будет выполнять роль перемычки. Например, между осями двух соседних профилей расстояние составляет 600 мм. Ширина самого профиля – 60 мм. Длина профиля-перемычки, таким образом, должна составлять 600-30-30=540 мм. При этом профиль не должен входить слишком плотно – для этого его нужно нарезать, чтобы получился небольшой зазор. В нашем случае длина с учетом зазора должна составлять 530 мм.
После этого отрезают перемычку необходимой длины
При этом необходимо обратить внимание на качество кромки, и при необходимости подправить ее пассатижами.
Готовый профиль-перемычку вставляют в крабы на двух основных профилях, защелкивают лапками и фиксируют саморезами через загнутые ранее усики.
Крепление металлического профиля к потолку
Цены на профиль потолочный
Видео: Как сделать каркас под гипсокартон на потолке:
Каркас для гипсокартона: материалы и общие принципы сборки
Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.
- Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
- Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.
Профили ud и cd для монтажа каркаса фото
- Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
- Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
- П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.
П-образный кронштейн для крепления несущих профилей фото
Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.
Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:
- тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
- саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
- дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.
Крепежные изделия для монтажа каркаса фото
Лицевая
Лицевая часть у обычного, стенового картона, белого цвета, у влагостойкого – зеленого, у огнестойкого – розового оттенка.
Лицевую сторону можно определить не только по цвету, фактура у нее другая – из бумаги более высокого качества.
Технология ее изготовления предусматривает 2 этапа. Сначала формируют внутренний слой, максимально выравнивающий рельеф, а потом проклеивают очень прочную и абсолютно гладкую внешнюю поверхность.
По своему химическому составу лицевая часть содержит значительный процент целлюлозы, благодаря которой и обладает высокой адгезией – снижает расход шпаклевки, грунтовки и других отделочных материалов, обеспечивая при этом надежное соединение.
Выполнение порезки гипсокартонных листов
Для резки плит гипсокартона используют алюминиевое правило, предварительно очищенное от любых загрязнений. При отсутствии такого инструмента можно воспользоваться ровной рейкой.
Процесс состоит из последовательных действий:
На лист наносят разметку, согласно которой выполняется резка.
На глубину 2-4 миллиметра по рейке проводят острым строительным ножом, делая надрез в ГКЛ
Должна получиться непрерывная и ровная линия.
Изделие укладывают линией надреза на край стола и осторожно, но уверенно его ломают. Если подготовка произведена правильно, часть листа отломается ровно.
С обратной стороны картон срезают строительным ножом.
Края среза подравнивают рубанком или наждачной бумагой.
Сборка каркаса для потолка
Подобная модель собирается по общепринятой схеме:
- Проводится разметка с помощью подвеса или лазера.
- По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
- Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
- Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
- Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.
Монтажные работы
Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.
Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен
Стены
В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.
Приступаем:
- Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
- Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
- Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.
Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.
Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)
Уделяют внимание их креплению
Создание горизонтальных перемычек
Зачастую поступают так:
- Ножницами по металлу разрезают концы профиля по ребрам.
- Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.
Перегородки
Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.
- В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
- Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
- Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
- Все элементы конструкции надежно скручивают саморезами по металлу.
- В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.
Особенности создания дверных и оконных проемов
Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:
- Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
- Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.
Схема создания дверного проема в перегородке из гипсокартона
При создании светового окна имеются такие особенности:
- Необходимо установить две горизонтальные перемычки (сверху и снизу).
- Вертикальные стойки лучше делать с деревянными закладными.
Разметка расположения профилей
Теперь, когда мы определились, где и как будут находиться листы можно точно разметить расположение стоек, и остальных элементов каркаса.
Стойки CD должны располагаться с шагом кратным 1200 мм, но не реже чем 600 мм. Чаще всего 600 мм вполне достаточно, для облицовки стены. Стойками являются профили, которые называют «цедешками» из-за С-образного сечения.
Профиль CD
Направляющими профилями для CD является UD из-за U образного сечения. Его располагают по периметру зашиваемой стены.
Профиль UD
Итак, пример расположения профилей для стены с окном, если высота помещения больше, чем высота листов гипсокартона.
Расположение элементов каркаса для стены
Стойки располагаем под вертикальные и горизонтальные стыки гипсокартона (красным). Также добавляем 2 стойки: 1 и 5 по краю проема и перемычку над окном – 6. На листах 2 и 3 по две промежуточных стойки (1 и 2 на листе 2; 4 и 5 на листе 3): из-за окна смещаем центральные под край проема (1 и 5), и чтобы не получился шаг стоек больше 600 мм, добавляем еще по одной (2 и 4) в середине этих больших пролетов. По периметру стены и под окном устанавливаем направляющие UD (синим).
Примечание: Если длина листа больше или равна высоте помещения, то есть лист закрывает стену по высоте, то в горизонтальных перемычках нет необходимости.
Также надо предусмотреть опору для крепления UD будущих смежных плоскостей: если Вы планируете зашить стенку рядом, или смонтировать короб из гипсокартона, то поставьте дополнительную стойку под ГК по этой линии.
Дополнительная CD упростит монтаж каркаса смежной стены
Когда UD прикреплен через лист гипсокартона к CD, то получается крепкий, хороший угол. Если же Вы будете обшивать потолок, то желательно дополнительно сделать горизонтальные перемычки по уровню будущего потолка.
