Испытание временем: чем лучше изолировать соединения в распредкоробках

Схема соединения

Схема соединений в распаечной коробке предельно проста:

• к фазной, нулевой и заземляющей жилам питающего кабеля подсоединяют соответствующие сердечники проводов, проложенных к розеткам;
• для светильников к фазе питающего кабеля подсоединяют одножильные провода, ведущие к выключателям;
• к нулевой жиле питающего кабеля подключают «нули», проложенные к светильникам;
• при необходимости для более рационального подсоединения к питающему кабелю подключают и провод, ведущий к следующей распределительной коробке, расположенной в другой части помещения.

Фаза на светильники заводится с выходного контакта выключателя.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Теперь о том, как соединять электропровода в коробке данным способом:

1. Выполните оконцевание и скрутку проводов, как это описано выше.
2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
3. Сделайте опрессовку гильзы клещами в двух местах.
4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

• заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
• обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов. Потом на один из концов надеваем термоусадку

После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом. Затем, взяв наждачную бумагу, зачищаем жилы проводов. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки. С многожильным шнуром ситуация обстоит немного иначе:

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура. На один из концов шнура надеваем термоусадку

Распускаем жилы каждого шнуры на небольшие «косички». Обезжириваем полученные «косички» спиртом/ацетоном и так далее. Накладываем жилы друг на друга из каждого шнура между собой. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку). Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
2. Надеваем термоусадку на один из шнуров.
3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

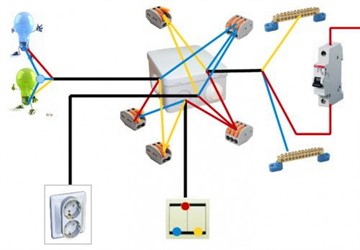

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

Общее представление о сопротивлении изоляции

Определяющим показателем, влияющим на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников, является сопротивление изоляции. Оно показывает, насколько токопроводящая жила изолирована от земли и соседних проводников.

В зависимости от используемой марки кабеля предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Для фиксации показаний используется мегомметр. С целью выявления слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеочередные испытания изоляции осуществляются в следующих случаях:

• при вводе в эксплуатацию;
• после проведения ремонтных работ;
• в случае попадания на защитный слой воды или при его перегреве.

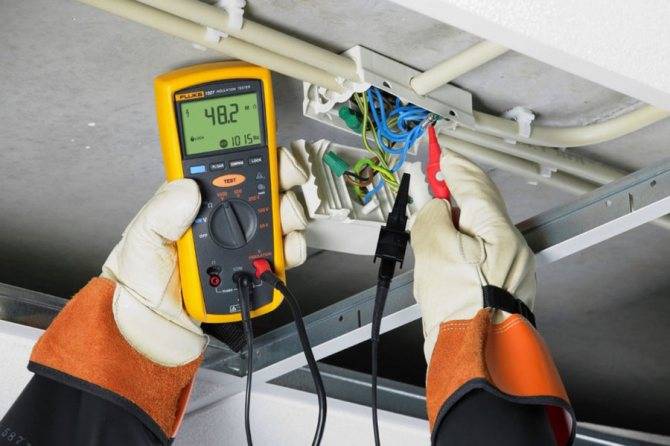

Измерение сопротивления изоляции Для качественного формирования защитного покрытия токопроводящих жил рекомендуется использовать соответствующие виды изоляционного материала. При этом обязательно соблюдать правила техники безопасности. Для кратковременной изоляции проводников можно воспользоваться скотчем.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Теперь о том, как соединять электропровода в коробке данным способом:

1. Выполните оконцевание и скрутку проводов, как это описано выше.
2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
3. Сделайте опрессовку гильзы клещами в двух местах.
4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Материалы взяты с источника: first-apartment.ru

Разновидности изоляционных материалов и сфера их применения

В зависимости от планируемых условий эксплуатации и типа соединения проводников могут использоваться различные виды изоляции. Рассмотрим наиболее популярные варианты.

Изоляционная лента

Изолента является самым доступным и популярным способом защиты токопроводящих жил. Сфера ее применения напрямую зависит от материала изготовления.

Поливинилхлорид

Лента выпускается с шириной от 10 до 20 мм. Адгезия с защищаемой поверхностью обеспечивается специальным клеящим составом, который нанесен на внутреннюю поверхность ленты. Производители выпускают изделия в различных цветовых гаммах. К положительным основным свойствам ПВХ изоленты относятся:

• прочность;
• адгезия со многими типами поверхностей;
• способность выдерживания значительных температур — до 120 градусов Цельсия;
• выдерживание повышенного значения напряжения;
• эластичность;
• высокий уровень пожарной безопасности;
• противодействие внешним факторам: влага, щелочь, кислота.

Изоляция провода ПВХ лентой Из недостатков выделяется потеря полезных свойств при использовании в отрицательных температурах.

Изоляционная лента ПВХ получила широкое применение в электротехнической отрасли, а также в быту. Изолента для проводки с уровнем напряжения до 1000 Вольт может прослужить длительный период времени.

Помимо указанных случаев, материал активно используется для ремонта трубопроводов, бытовой техники и упаковки товаров.

Виды изоляционной ленты из поливинилхлорида

Хлопчатобумажная

Основу изделия составляет хлопчатобумажный материал с добавлением резины, на внутреннюю часть которого также наносится клеящий раствор. Некоторые производители в качестве базового материала применяют стекловолокно. Выпуск лент осуществляется с шириной от 15 до 50 мм. Из положительных характеристик выделяются:

• высокая прочность;
• повышенная износостойкость;
• термическая устойчивость;
• низкая стоимость.

К отрицательным моментам хлопчатобумажного изоляционного материала относят:

• вероятность воспламенения из-за перегрева;
• впитывание жидкости.

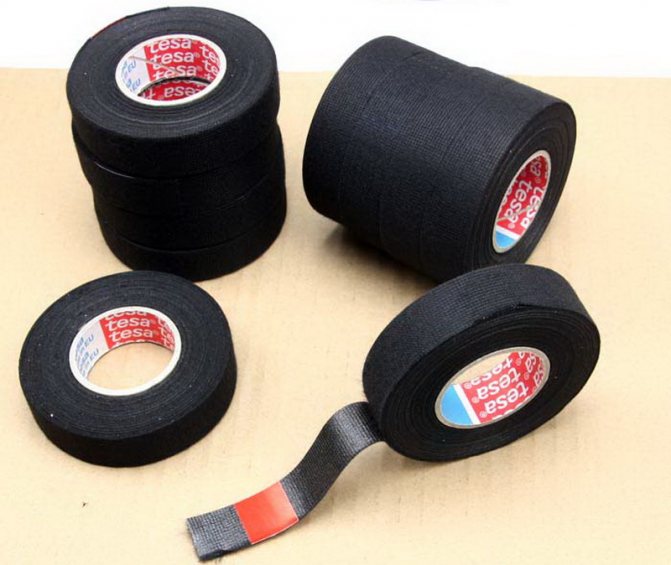

Тканевая изолента TESA

Увеличение прочности контакта

Еще один пример для чего нужно покрывать припой и место ремонта изоляционным материалом – увеличение прочности контакта. Обычно, во время ремонта разъемов или шлейфов применяется радикальный вариант упрочнения контакта. Это смесь соды и суперклея. Также можно использовать компаунд, который затвердевает от горячего воздуха и эпоксидную смолу.

Такие методы применяются только ради укрепления контакта, когда отсутствуют крепежные места, часть платы или имеется серьезное повреждение детали.

Когда ремонтируется порванный шлейф, его так же можно дополнительно упрочнить раствором соды и суперклея. Но будьте внимательны и осторожны с таким методом – суперклей и эпоксидная смола въедаются в поверхность материала, и удалить их потом для повторного ремонта уже не получится.

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

Подготовка обрабатываемой поверхности

От качества проведения подготовительных мероприятий в месте будущего нанесения изоляционного слоя на проводник зависит не только срок службы, но и безопасность эксплуатации. Для удаления поврежденной изоляции лучше использовать специализированный инструмент. Это позволит не повредить защитный лак и непосредственно поверхность токопроводящей жилы, но его стоимость достаточно высока. Для осуществления разовых работ приобретать такой инструмент нецелесообразно.

Далее представлены наиболее доступные способы зачистки изоляции в домашних условиях:

1. Для очистки защитного покрытия старой проводки рекомендуется воспользоваться паяльником. После прогрева инструмента осуществляется нагрев требуемой поверхности до оплавления изоляционной оболочки. В дальнейшем она снимается с использованием перчаток.
2. Удаление изоляции с помощью ножа с острым лезвием (рекомендуется канцелярский). Нож необходимо вести параллельно токопроводящим жилам, не допуская поднятия в вертикальное положение. После проделывания продольного отверстия изоляция аккуратно отводится и срезается.

Зачистка проводов от изоляции

Скрытый тип проводки

Установление ответвительного устройства для скрытой проводки происходит в несколько этапов:

• Протяните и пометьте все кабели (освещение, выключатели и т.д.);
• Сделайте углубление в стене под распредкоробку;
• Пробейте отверстия в нужных местах коробки и протяните через них провода;
• Проверьте насколько хорошо садится приспособление в углубление;
• Разведите гипсовый раствор и наложите его в углубление, а коробку нужно немного вытянуть на себя;
• Выровняйте с помощью уровня устройство;
• Подождите, пока раствор высохнет.

Затем скрутите и заизолируйте провода в приспособлении и только потом закройте его крышкой и замажьте.

Схема подключения

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Нормы сопротивления изоляции для электрических цепей и установок

Нормативные показатели по допустимому сопротивлению изоляции у электроустановок вводятся отдельно для каждого электротехнического объекта отдельно. Требования к этому показателю существенно отличаются для таких типов оборудования, как:

1. Силовой или сигнальный кабели, прокладываемые в различных условиях эксплуатации.
2. Действующие промышленные электроустановки с рабочей проводкой.
3. Бытовые приборы, имеющие внутреннюю разводку и оснащенные сетевым шнуром.

Основной показатель, из величины которого исходят при нормировании допустимого сопротивления изоляции – действующее в контролируемой цепи напряжение. Причем учитывается не только его абсолютное значение, но и тип питания (однофазное или трехфазное). Ниже приводится перечень некоторых электротехнических устройств и цепей с указанием соответствующего им нормы сопротивления изоляции:

• кабельные проводки, расположенные на местностях и объектах без отклонений климатических условий от нормальных – 0,5 МОм;
• стационарные электрические плиты –1 МОм;
• щитовые с расположенными в них электропроводками и кабелями –1 МОм;
• электротехнические приемники, работающие от напряжений до 50 Вольт – 0,3 МОм;
• электромоторы и агрегаты с питающим напряжением 100-380 Вольт – не менее 0,5 МОм.

И, наконец, согласно ПУЭ для любых устройств, включаемых в электрические линии с действующим напряжением до 1 кВ, этот показатель не может быть менее 1 МОм. Определить, какое должно быть сопротивление защитной оболочки эксплуатируемого оборудования поможет изучение сопроводительной документации на конкретный образец.

Допустимые значения сопротивления изоляции

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;

• защитные средства (перчатки, маску/очки).

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Виниловая изоляционная лента

Эта вещь должна быть всегда в ящике каждого электрика. И предпочтительно несколько мотков в разном цвете: синий (для массы), желто-зеленый (защита) и фазовый (коричневый, черный, серый, красный). При таком наборе маркировка концов проводов будет функциональна по цветам.

Что важно при выборе изоленты?

Цвет — про это уже сказали

Ширина — если нет особых предпочтений, можете взять стандартный размер 19 мм.

Длина — чем дольше она, тем лучше

Клейкость — фактор, на который тоже нужно обратить внимание. К несчастью, каждый производитель описывает что клейкость велика и изолента будет держаться хоть до конца света. Можно предположить, что чем дешевле лента, тем хуже клейкость

Так что покупая фирменную изоляционную ленту в электрическом магазине, скорее всего она будет качественной

Можно предположить, что чем дешевле лента, тем хуже клейкость. Так что покупая фирменную изоляционную ленту в электрическом магазине, скорее всего она будет качественной.

Соединение проводов в коробке без дополнительной изоляции

На сегодняшний день довольно распространённым способом соединения проводов в распределительной коробке стало использование клеммников Wago. Они могут быть как самозажимными, так и с лапками. С точки зрения монтажа ‒ они очень удобны, однако не стоит ждать от них особой выносливости. При слишком большой нагрузке они могут оплавиться.

ФОТО: rus-buy.ruКлеммники Wago очень удобны в использовании

Ещё одним вариантом соединения жил являются специальные пластиковые колпачки, внутри которых расположена металлическая спираль. Такие изделия одновременно протягивают, уплотняют и изолируют соединения.

ФОТО: autogear.ruВинтовые колпачки позволяют сделать соединение более плотным

Минусом клеммников и колпачков можно назвать их габариты. Зачастую в распределительных коробках для них слишком мало места. Что касается соединения проводов при помощи опрессовки, то здесь можно изолировать любой лентой или термоусадочной трубкой.

Техника безопасности при коммутации распределительных коробок.

Коммутация проводников в электрических коробках или подрозетниках не самая простая часть электромонтажных работ. Без соответствующего опыта и знаний выполнить такие работы гарантированно качественно трудновыполнимая задача.Если отсутствует опыт или есть сомнения в самостоятельном выполнении соединений в распределительных коробках, лучше обратиться за услугами к профессиональным электрикам. При выполнении электромонтажных работ самостоятельно, не забывайте про технику безопасности:

• Все работы выполняются, только после проверки отсутствия напряжения
• При работе используются средства защиты (перчатки, очки)
• При работах на высоте, более 1.2 метра, лестницы должны быть жестко зафиксированы
• При выполнение соединений сваркой, пайкой должна быть обеспечена пожарная безопасность

Почему используют распределительную коробку

Соединение проводки в распределительной коробке Бывают случаи, когда при монтаже электропроводки пренебрегают установкой подобных распределителей, считая, что это просто пустая трата времени, так как коробку нужно сначала установить, потом сделать подводку к ней, что приведет к дополнительным трудностям. Проще ведь просто сделать скрутку, заизолировать и банально заштукатурить стену. Но вот тут нужно немного подумать наперед, так как в таком случае упускаются важные моменты:

• Нет свободного доступа к проводам. К примеру, если у вас в комнате не работает розетка или пропал свет, и после проверки выяснилось, что проблема заключается в отсутствии напряжения. Как произвести проверку? Полностью убирать отделку? Срывать обои, штукатурку чтобы добраться до скрутки? Это испортит ваш ремонт.
• Если вы захотите установить дополнительную розетку. Не всегда удобно подключать ее, прокладывая провода от ранее установленной розетки. Благодаря распределительной коробке вы спокойно можете сделать новые подключения.
• Нормативный документ ПУЭ говорит о том, что «места соединений и ответвлений должны быть доступны для осмотра и ремонта», поэтому пренебрегать установкой подобного распределителя нельзя.
• Отсутствие таких распределителей противоречит нормам пожарной безопасности.

Как видно, распределительный короб играет важную роль. Но ее установка – это только начало. Остается соединить в ней все провода. Как лучше это сделать? Давайте рассмотрим некоторые способы.
