Виды ИБП для насосов отопления
С устройством знаком любой владелец классического компьютера с системным блоком. UPS — UninterruptiblePowerSupply — вторичный источник электропитания. ИБП для насоса — тот же UPS. Устройство состоит из преобразователей, переключателей, аккумуляторов.
Бесперебойники для насосов отопления делятся на резервные (Off-Line), интерактивные (Line-Interactive) и двойного преобразования (On-Line).
С чем справляется ИБП:
- импульсные помехи (резкий скачок напряжения продолжительностью 10-100 мс);
- высокочастотные помехи;
- отклонения частоты на 3 Гц и более;
- кратковременные/долговременные всплески/подсадки напряжения;
- аварийная ситуация (пропало напряжение).
Резервный ИБП
В стандартном режиме насос подключен к сети напрямую — ИБП лишь фильтрует помехи. В случае нарушения норм или прекращения подачи напряжения, нагрузка автоматически подключается к питанию от схемы. Схема получает энергию от аккумуляторов посредством инвертора. Как только напряжение появляется, его параметры приходят в норму, нагрузка вновь подключается к питанию от сети.
Схема резервного ИБП
КПД резервного бесперебойника вызывает пиетет — 99 %. Устройство практически не создает шумового фона. Его тепловыделение минимально, как и цена. Однако достоинства меркнут перед слишком долгим (4–12 мс) переключением на батареи и невозможностью корректировки частоты и напряжения. Кроме того, Off-Line ИБП не выдает синусоиду, работая от аккумулятора. Тем не менее большинство устройств построено именно по такой схеме — в принципе, они пригодны для нетребовательного оборудования начального уровня.
Интерактивный ИБП
Принципиального отличия от схемы резервного ИБП нет, но на входе стоит ступенчатый стабилизатор, основанный на автотрансформаторе, и обеспечивает регулировку выходного напряжения. В стандартном режиме частоту устройство не корректирует — работают пассивные фильтры, устраняющие помехи. Если напряжение пропадает, как и в предыдущей схеме, питание идет от инвертора. Однако инвертор Line-Interactive ИБП способен давать синусоиду.
Схема интерактивного ИБП
Интерактивный бесперебойник быстрее переподключается за счет синхронизации инвертора и входного напряжения, но его КПД ниже. Работая от первичной сети, не фильтрует пики, обеспечивает примитивную стабилизацию (AVR). Для отопительных систем такие ИБП, как правило, не используют, поскольку они не в состоянии питать приборы с асинхронными двигателями (почти вся бытовая техника на таких, в том числе отопительная).
Проблема в том, что работая от аккумулятора, устройства (не все, но многие) дают на нагрузку частоту, значительно превышающую 50 Гц; осциллограмма переменного тока далека от синусоиды. Виной тому — крупный трансформатор: для питания от аккумулятора через него приходится пропускать большую мощность, увеличивающуюся лишь путем повышения частоты. Выходит, питать котлы отопления — нельзя.
ИБП с двойным преобразованием
Бесперебойники, работающие в режиме двойного преобразования, предназначены для оборудования с повышенными требованиями к качеству питания. Устройство преобразует переменный ток в постоянный, а затем опять в переменный посредством обратного преобразователя. Когда пропадает напряжение, переключение на аккумуляторы попросту не нужно, поскольку они постоянно включены в цепь. Маркетологи пишут на устройствах о времени переключения, равном нулю, но это некорректно. Однако времени действительно не тратится — нет переключения.

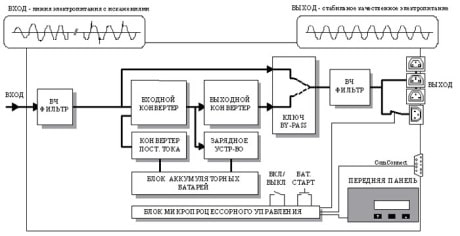

Двойное преобразование (конвертер — преобразователь)
Бесперебойник с двойным преобразованием корректирует и напряжение, и частоту. Выдают идеальную синусоиду. К сожалению, красота требует жертв, даже если это красота ИБП — устройства создают неслабый шумовой фон, активно выделяют тепло, дороги. Зато оборудование довольно питанием.
От чего зависит мощность ИБП
Мощность ИБП зависит от величины подключаемой нагрузки: необходимо, чтобы её хватало на запуск котла и насосов, благодаря которым циркулирует вода в системе отопления.
Обычно с газовым котлом используется циркуляционный насос. У обоих приборов в паспортах указываются потребляемые мощности в Вт или ВА. Казалось бы, нужно сложить эти мощности и подобрать подходящий ИБП. Однако этого недостаточно — причина в особенностях работы насосов.
Насосы работают на электродвигателях, а значит для запуска им нужен большой пусковой ток. Иначе говоря, в момент включения насосы потребляют мощность больше той, что в характеристиках.
Расчет мощности и времени автономной работы
Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.
Рекомендуем: Обзор газового котла Bosch Gaz 6000 W WBN 6000- 12 C (Бош Газ 6000 W WBN 6000- 12 C): отзывы владельцев, сравнение цен, характеристики, функции и особенности
Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.
Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.
Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).
Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.
Здесь уже мощность может варьироваться от 1 до 5кВт.
А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:
Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.
Чистый синус и его влияние на котел
В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:
Существует 2 типа выходного напряжения:
чистый синус
квазисинус (меандровый сигнал)
При выборе всегда делайте акцент на модели с чистым синусом
Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала
Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию
Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.
Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.
Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.
Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.
Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос
Какой выбрать тип?
Если в загородном доме, где установлен энергозависимый котел, зимой отключают электричество, это вызывает большие трудности. Конечно, можно предусмотреть подобную ситуацию и обеспечить обогрев дома независимым устройством либо приобрести бензогенератор. Но это дополнительные расходы.
Выбрать бесперебойник для котла будет самым экономичным вариантом.

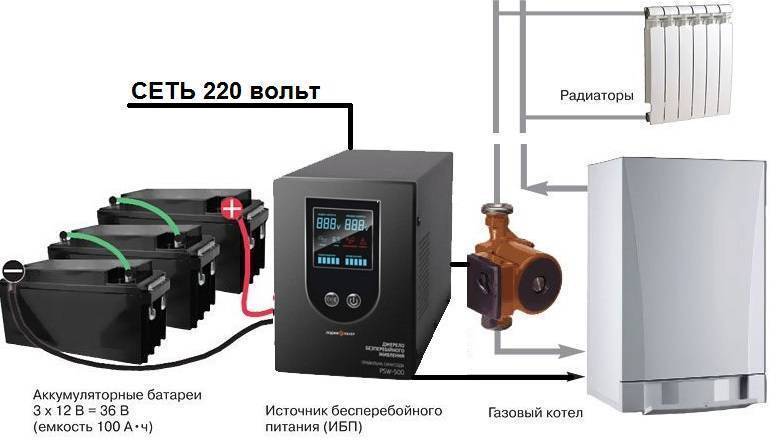

Схема действия ИБП не отличается сложностью. В стандартном режиме он запитывается от электромагистрали и одновременно подзаряжает свои батареи. При внезапном отключении энергоснабжения ИБП переключается на аккумуляторы и поддерживает работу котла, пока электросеть снова не заработает. При восстановлении энергообеспечения прибор переходит на питание от сети и продолжает зарядку АКБ.
Существует несколько видов бесперебойников, отличающихся путем подачи электричества из электросети на отопительную систему.
Оффлайн
Подобные модели действуют крайне просто. Переменное напряжение 220 В трансформируется в постоянное 12 В, необходимое, чтобы заряжать АКБ. Инвертор в ИБП действует по обратной схеме. При должном уровне напряжения в энергосети оно передается напрямую на запитывание устройств и зарядку батарей.
Когда энергоснабжение в электромагистрали исчезает либо опускается меньше допустимых параметров, реле переключается на батареи, и питание оборудования осуществляется за их счет.
Из минусов отмечают, что в ИБП подобного типа нет стабилизатора: они используются только в сетях с постоянными значениями.
Зато они компактны и мало весят, а их стоимость доступна любому.
Онлайн
В бесперебойниках такого типа энергия от сети при прохождении через ИБП преобразуется два раза. Вначале выпрямитель трансформирует переменное напряжение 220 В в постоянное 12 В и направляет его на инверторный преобразователь. Тот производит обратную трансформацию, получая напряжение 220 В и частоту 50 Гц, и на подключение отопительного устройства подается гладкая синусоида.
Основные достоинства подобных ИБП – идеальная форма сигнала на выходе, а также быстрое подключение к АКБ. Приборы оборудуются стабилизаторами напряжения высокой точности, имеют значительную мощность.
У подобных устройств только один изъян – большая стоимость.
Линейно-интерактивный
По своему строению идентичны резервным бесперебойникам, но имеют одно значительное достоинство – выход оснащается стабилизатором напряжения. В результате уменьшается число переключений с электросети на АКБ и назад, что увеличивает срок службы подобных ИБП. Но когда реле переключается, хоть и ненадолго, котел остается без электричества.
Применение бесперебойников онлайн типа – лучшее решение, поскольку они в состоянии снабдить отопительный прибор требуемым напряжением. Компромиссным вариантом являются линейно-интерактивные аналоги либо аппараты оффлайн с наружным стабилизирующим элементом.
Если отключения энергоснабжения в доме нередки и долговременны, лучше предпочесть вариант класса LT (long time). Не оснащенный собственным аккумулятором, он оборудован интеллектуальным зарядным устройством увеличенной мощности.
К нему возможно подключить наружную АКБ любой емкости.
Функции
Функционал бесперебойного блока питания заключается в обеспечении продолжения передвижения жидкости в полости труб, что защитит оборудование от износа и появления поломки. ИБП, предназначенный для работы с насосом отопления, состоит из нескольких компонентов, помогающих поддерживать стабильную работу системы.
В резервный комплект входит:
- инвертор;
- набор аккумуляторных батарей (АКБ);
- устройство для стабилизации напряжения.
Если произошло незапланированное отключение электричества, то система автоматически переходит на работу от инвертора. Он, в свою очередь, быстро трансформирует энергию батареи в стабильный переменный ток. Но переход на энергию от ИБП происходит не сразу, поскольку задумано плавное переключение, что помогает продолжить правильную работу системы отопления. Когда подача электричества восстановлена, происходит автоматическое отключение процесса инвертирования, и ИБП переходит в режим зарядки батарей.
С помощью стабилизатора происходит выравнивание колебаний напряжения, что создает необходимую защиту для целостности агрегата и источника энергии от батареи. Нередко продаются модели вместе с сетевым фильтром. Он считается отличным предохранителем против сигналов электромагнитного либо импульсного характера высокой интенсивности.
Типы ИБП
Продуктивность работы ИБП в конкретном контуре зависит от нескольких факторов, среди которых главными критериями являются мощность энергозависимого оборудования котла и емкость аккумуляторной батареи самого бесперебойника. Любой потребитель желает купить бесперебойник для котла отопления, который лучшим образом удовлетворит потребности контура, поэтому перед покупкой изучает основные типы приборов и их рабочие характеристики. Помимо указанных выше критериев, во время выбора стоит оценить и функциональность ИБП.
По выполняемым функциям приборы можно классифицировать следующим образом:
- офф-лайн устройства;
- он-лайн устройства;
- устройства с линейно-интерактивным принципом работы.
Офф-лайн устройства
Такие устройства могут использоваться в большинстве существующих контуров. Они работают просто и надежно. Прибор запрограммирован таким образом, что при значении электрического напряжения, выходящего за определенные рамки (к примеру, менее 170 или более 270 Вольт) происходит переключение на аккумуляторное питание. Такой бесперебойник имеет ряд особенностей.
Среди преимуществ стоит выделить следующие факторы:
- простая конструкция;
- доступная стоимость;
- наличие инвертора и контроллера в конструкции.
Недостатки прибора также не стоит исключать из вида. Они представлены следующим перечнем:
- быстрый износ аккумуляторов из-за частого переключения типов питания;
- отсутствие стабилизатора напряжения в конструкции;
- прибор не защищает котел от перепадов напряжения.
Устройства линейно-интерактивного типа
Данный тип ИБП во многом схож с бесперебойником офф-лайнового типа, однако имеет важное конструктивное преимущество в виде интегрированного стабилизатора напряжения. Этот узел подвергает энергозависимые элементы котла меньшим нагрузкам, связанным со скачками напряжения
Главным недостатком прибора является его дороговизна — цена на бесперебойник для газового котла устроенный по линейно-интерактивному типу может составлять около ста долларов для модели мощностью 900 В.
Устройства он-лайн
Ключевым отличием устройств данного типа является наличие инвентора двойного преобразования. За счет использования данного узла разработчикам удалось добиться максимальной надежности прибора. Такой бесперебойник защищает запитанное оборудование котла от перегрузок и скачков напряжения. Из-за сложности конструкции ИБП работающий по он-лайн принципу стоит дороже аналогов.
Выбирая бесперебойник определенного типа важно уточнить и ряд других вопросов. Стоит определить, необходим ли перенос газового котла в частном доме во время монтажа прибора, а также выяснить специфику работы бесперебойника
Для этого нужно оценить опционал устройства и уточнить следующие моменты:
- наличие дополнительных аккумуляторов;
- возможность индикации различного типа (вибро, аудио, световая индикация);
- количество выходных розеток;
- тип аккумулятора;
- гарантийный срок обслуживания прибора;
- наличие защиты от перегрузок и короткого замыкания и пр.
Какие аккумуляторы устанавливают в бесперебойники
В бесперебойниках на сегодняшний день могут использоваться следующие типы аккумуляторов:
- свинцово-кислотные;
- литий-ионные;
- никель-кадмиевые.
Самый распространённый вариант (ему же рекомендуют отдавать предпочтение специалисты) — свинцово-кислотные. Они недорогие, ёмкие, требуют минимального обслуживания, легко подключаются, быстро заряжаются. Условно их разделяют на жидкостные и гелевые (в зависимости от физического состояния используемого электролита). Последние — более надёжны и долговечны, но стоят дороже.
Фото 2. Свинцово-кислотный аккумулятор для источника бесперебойного питания от производителя ExeGate Power.
А единственный недостаток всех свинцово-кислотных батарей — быстрый выход из строя при частом использовании. Они рассчитаны работать нечасто и непродолжительными сессиями. То есть, подойдут в том случае, если электричество дома отключают редко и ненадолго.
Литий-ионные — более долговечны, чем свинцово-кислотные, но и стоят дороже. Однако при простаивании они начинают терять свою ёмкость. Соответственно, не подойдут, если необходимость в аварийном питании — редкая. А вот для регулярного использования, когда их хотя бы частично приходится разряжать 3—4 раза в месяц, они идеальны.
Никель-кадмиевые — хоть производятся по старой технологии, но являются долговечными, стойкими к перепадам температур. Из недостатков: батареи не обслуживаются, высокотоксичны (в жилых помещениях лучше не использовать), стоят дорого, а ещё обладают «эффектом памяти».
Внимание! Каждый ИБП совместим только с одним типом аккумуляторов. Если изначально в нём был установлен свинцово-кислотный, то поставить литий-ионный или никель-кадмиевый не получится
Более того — это опасно, так как алгоритм зарядки каждого из них кардинально отличается.
Размер, вес и способ установки
Размер и вес бесперебойника прямо зависят от ёмкости установленных аккумуляторов и типа интегрированного стабилизатора напряжения.
Сам источник бесперебойного питания без батарей весит, в среднем, от 2,5 до 10 кг. Аккумулятор на 7 Ah свинцово-кислотный — порядка 1,5—2 кг.
Небольшие устройства, как правило, имеют встроенный сменный аккумулятор, а более дорогие — внешний (что позволяет подключить сразу несколько АКБ с параллельным соединением).
Остальные характеристики, на которые обращают внимание при выборе
И также при выборе ИБП учитываются следующие характеристики:
- диапазон входного напряжения и частоты (при выходе за указанные пределы включается работа только от аккумулятора);
- форма выходного напряжения (лучше — с правильной синусоидой).
Что касательно производителя, то одними из лучших, по мнению потребителей, в плане цена — качество, являются ИБП от следующих компаний:
- APC;
- LogicPower;
- Crown;
- PowerWalker;
- Mustek;
- Powercom;
- Stark.
Фото 3. Два ИБП разного размера для газовых котлов от производителя Stark. Приборы оснащены электронным дисплеем.
Как выбрать ИБП для газового котла
Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.
Тип
ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.
Резервные
Классификация ИБП.
Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.
Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.
Плюсы off-line устройств:
- не шумят;
- высокий КПД, если работают от сети;
- доступны.
Минусы:
- переключаются на АКБ за 4 – 12 минут;
- нельзя корректировать параметры напряжения и тока;
- энергоемкость батареи.
Офлайн модели – переключатели питания котла с сетевого на автономное.
Линейно-интерактивные
Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.
Плюсы:
- переводят оборудование в автономный режим за 2 – 10 мс;
- КПД;
- стабилизируют напряжение и без АКБ.
Минусы:
- не корректируют синусоиду и частоту тока;
- предельная энергоемкость – 5 кВА.
Непрерывные
Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих
Неважно, есть напряжение на входе или нет – котел всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии
На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.
Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.
Плюсы:
- подключенные устройства продолжают получать питание, даже если отключают свет;
- стабильные электропараметры;
- подзаряжаются от бензинового генератора;
- можно корректировать выходное напряжение.
Минусы:
- шумные и выделяют много тепла;
- КПД – 80 – 94%;
- в 2 – 3 раза дороже линейно-интерактивных бесперебойников.
On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.
Компьютерный УПС для газового котла не подойдет по следующим причинам:
- малая энергоемкость батареи, что дает немного времени автономной работы;
- нет защиты от перегрева;
- аппроксимированная синусоида повлияет на нормальную работу оборудования.
Мощность
В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.
По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).
Классы энергоэффективности.
ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.
ИБП российских производителей
Выбирая блок аварийного питания для частного дома или дачи, следует отдавать предпочтение устройствам хорошо известных компаний, бренд которых имеет большое число положительных отзывов. Среди таких производителей можно выделить изделия российского , которые пользуются доверием среди покупателей уже ни 1 год.
Для примера приведем простую модель ИБП «Энергия ПН-1000» с аккумулятором 75A/h. Данный прибор защищен от перегрузок, короткого замыкания, перегрева и полного разряда аккумуляторов. Благодаря наличию встроенного релейного стабилизатора бесперебойник на выходе выдает чистую синусоиду, что благоприятно сказывается на сроке службы отопительной техники, особенно при нестабильном напряжении. Диапазон входного напряжения данного ИБП находится в пределах 155-275В, время переключения на режим работы от аккумуляторов составляет 8мс. С подробными характеристиками вы можете ознакомиться на сайте официального представителя .
С этим читают:
Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора
Выбираем электронный стабилизатор напряжения: принцип работы и характеристики
Правильные критерии выбора ИБП с двойным преобразованием
Источник бесперебойного питания (ИБП)
ИБП
обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.
Линейно-интерактивные ИБП
(Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).Онлайн ИБП (On-line) преобразует переменный ток в постоянный и далее обратно в переменный. При такой схеме аккумуляторы включены в работу постоянно, и, переход нагрузки на питание от аккумуляторов происходит мгновенно (0 мс), что идеально для любого газового котла. А выходное напряжение не подвержено влиянию колебаний в электросети, и поддерживается с высокой точностью и идеальной синусоидальной формой в широком диапазоне.
Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.
Примечание 2.
Специализированные батареи (AGM-батареи ) бюджетными не назовешь, но на то есть определенные основания — это необслуживаемые, абсолютно герметичные аккумуляторы, в отличии от обычных автомобильных АКБ, которые выделяют опасные для человека сернистый газ и крайне горючий водород, AGM-батареи можно устанавливать в помещении. Что касается характеристик, разница с авто-аккумулятором еще значительнее, в отличие от них AGM-модели предназначены для работы, как в циклическом, так и буферном режиме. Заряжаются в 2-3 раза быстрее, способны выдерживать более глубокие разряды (до 25-30% против 10-15%), обладают низким саморазрядом (2..3% в мес. против 1% в день), в добавок к этому выдерживают в 3-4 раза больше циклов разряда-заряда (пример подобных AGM-батарей). Кстати, AGM-аккумуляторы все чаще ставят на автомобили и не только владельцы, а уже на заводской линии.Энергия ИБП Pro 800 — линейно-интерактивный вариант мощностью 800 В·А (600 Вт), диапазон работы 170 — 280 В, погрешность 5%, АКБ на 12 вольт, время переключения на работу от аккумулятора ≤6 мс (Рис.3.). Цена ~19 000 руб. (плюс минимум один АКБ), пример →
Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.
Штиль SW1000L
— онлайн вариант мощностью 1 кВ·А (700 Вт), диапазон работы 90 — 260 В, погрешность 2%, АКБ на 36 вольт, время переключения на работу от аккумулятора 0 мс (Рис.4.). Цена ~20 000 руб. (+ АКБ на 36 В), пример →
Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.
У Штиль есть вариант со встроенными АКБ, называется Штиль SW1000SL, он оснащен 3-мя аккумуляторами на 9 А·ч, установленными в корпусе (Рис.5.). Дополнительно можно подключить внешние батареи.
Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).
