Гофра для проводов и кабеля – выбираем лучший вариант

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

ПНД является гибким проводом;

Применение материала ПНД

• поливинилхлорид относится к самозатухающим типам сырья;
• пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
• полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
• полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

• долгий срок службы;
• не пропускает влагу;
• стойкость к возгораниям;
• повышенная сопротивляемость разным видам нагрузки;
• не поддается коррозии;
• небольшой вес.

Электрические провода

Гофра для проводов: конструкция

Гофрированная защита электропроводки – это шланг из огнеупорного ПВХ со стенками в особой формы. Он состоит из колец материала, разных по толщине и диаметру. Эта конструкция позволяет шлангу держать форму, быть устойчивым к внешнему воздействию и при этом сохранять гибкость. Подвижность соединений гофры даёт возможность делать разводку под прямым углом.

Кроме ПВХ, в качестве основного материала может использоваться полиэтилен высокого или низкого давления, он также устойчив к влажности и механическим повреждениям.

Для облегчения монтажа гофра продаётся с металлической протяжкой

Преимущества гофротрубы

Достоинства дополнительной защиты проводов и кабелей в виде гофрированной оболочки составляют следующий перечень:

1. ПВХ гофротрубы обладают негорючестью, лёгким весом, простотой монтажа;
2. Трубы из нержавейки и алюминия гибки, обладают высокой прочностью, невосприимчивы к коррозии.
3. Полиэтиленовые гофротрубы не поддерживают горение, выдерживают большое внешнее давление.
4. Гофрированные трубы, независимо от материала изготовления, сохраняют внешний изоляционный слой электропроводки на протяжении многих лет.
5. При замене одного из кабелей не требуется производить особо сложных демонтажных работ на прямолинейных участках. Повреждённый провод вытягивают из трубы, а взамен его протягивают новую электропроводку.
6. Гофротруба принимает нагрузку от веса кабелей на себя по всей длине магистрали, что исключает провисание электропроводки при правильном выборе расстояний между точками опоры.

Полезные советы по монтажу кабеля в гофре

В помощь тем, кто столкнулся с необходимостью прокладки кабелей в гофрированных трубах, предлагаются ряд рекомендаций от опытных специалистов:

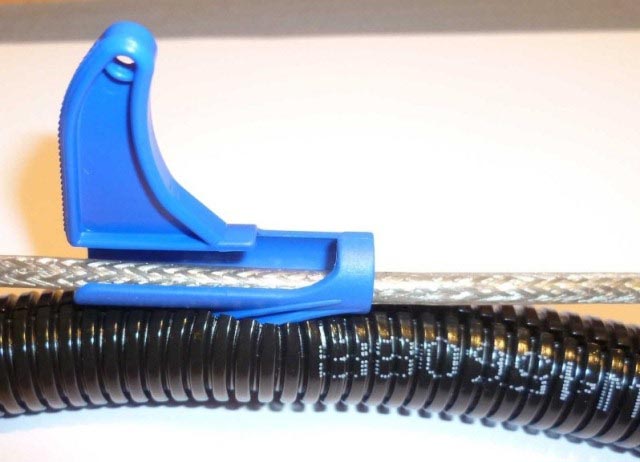

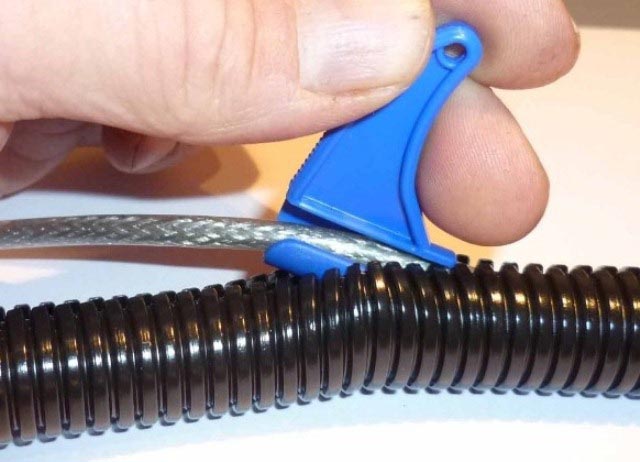

Иногда при попытке протянуть кабель внутри гофры происходит отрыв струны от провода. Причина кроется в неопытности исполнителей, создающих слишком сильное натяжение. Если это произошло, нужно обрезать тот участок оболочки, в котором кабель уже протянут. Далее, соединив провод со струной, аккуратно завершить процедуру. Для соединения двух кусков гофры подойдет обычная изолента.

Чтобы соединить два отрезка гофротрубы, можно использовать бюджетные муфты. При отсутствии в этой точке кабельных соединений гофру и муфту разрешается попросту склеить между собой.
Дешевая муфта для соединения гофрированных труб

Для организации проходки сквозь стену или перекрытие рекомендуется применить специальные гильзы (если нужно, их изолируют с помощью герметика).
Фитинги для гофрированных труб

Иногда возникают такие ситуации, когда в условиях обычной квартиры необходимо погрузить в гофру кабель большой длины. В этом случае можно воспользоваться пролетами между этажами. Для этого на самом последнем этаже свободный конец струны фиксируется к перилам, а гофра провешивается вниз в просвете между площадками. Прикрепив нижний край перетяжной проволоки к кабелю, аккуратно надевают гофру. Подробнее о данном способе смотрите в видео:

В некоторых моделях гофрированных каналов имеется резиновая изоляционная прокладка. Если начать тянуть кабель обычным способом, это спровоцирует сильное трение между оболочкой провода и резиновым покрытием. Специально для этих целей была разработана смазка для электромонтажных работ.

При выборе подходящей гофры проще всего ориентироваться на ее цвет. Для организации обычной электропроводки внутри квартиры хорошо подходят поливинилхлоридные трубки серого цвета. Что касается разноцветных изделий, то они предназначены для скрытой прокладки внутри бетонных и кирпичных оснований.

Меняя кабель в гофре, размещенной в стяжке, можно проявить следующую хитрость. Перед извлечением провода к его краю привязывают струну, которая при вытягивании кабеля окажется внутри трубки. Далее ее можно использовать в качестве протяжного зонда.

Работая с гофрами, необходимо избегать их перегибов сверх разрешенного радиуса. Рекомендации по этому поводу есть в сопроводительной документации.

Применение гофрированных трубок для организации кабельных линий существенно увеличивает защищенность проводки и удобство ее обслуживания. При выборе подходящей гофры лучше отдавать предпочтение изделиям с внутренним перетяжным зондом.

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Тяжелый прочный шланг

Может выдерживать давление и трение, устойчив к перепадам внешних температур и влажности. Успешно применяется для электропроводки в бетоне и под землёй. Может использоваться во влажных помещениях: бане, оранжерее, ванной комнате.

Усиленная защита для электропроводки

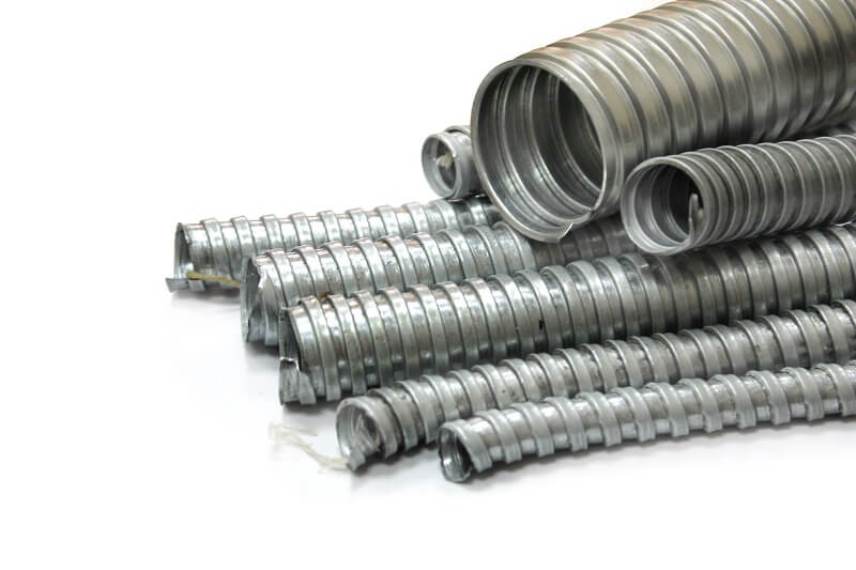

Труба металлическая гофрированная для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Виды гофрированных рукавов для кабелей

Гофрорукава различаются по виду или исполнению (прочность, гибкость,толщина) и материалам.

Вид гофры	Нагрузки до, Н/5 кв. см	Характеристики и область применения
Лёгкая	320	тонкостенная, гибкая, непрочная, подходит для укладки в жилых помещениях под обшивкой.
Средняя	750	гибкая, устанавливается в стеновые штробы.
Тяжелая	1250	жесткая, толстостенная, монтируется в стяжку пола.
Сверхтяжелая армированная	от 4000	стальная проволочная спираль в оболочке из пластика, используется на улице, в том числе – под землей и в подвешенном состоянии.

Чем тоньше стенки гофрированного рукава, тем он эластичней, что существенно упрощает монтаж особенно на тех участках сети, где требуется сделать повороты. Но в тех случаях, когда нужна высокая износостойкость, лучше выбрать более жесткие варианты исполнения.

Нужно помнить, что самые толстостенные трубы нельзя сгибать под прямым углом, так как в месте сгиба они могут сломаться.

По материалам, из которых изготавливают гофрированные трубы, выделяют следующие виды:

• поливинилхлоридные (ПВХ),
• полиэтиленовые высокого давления (ПВД) и низкого давления (ПНД),
• полипропиленовые (ППР),
• металлорукав.

Материал	Достоинства	Недостатки	Область применения
ПВХ	доступная цена, самозатухание при возгорании, гибкость, удобство монтажа	портится от УФ-лучей, теряет прочность при замерзании, размягчается при сильном нагревании, неустойчивы к повышенной влажности, непрезентабельный серый цвет	в сухих отапливаемых помещениях с нормальной влажностью, кабель-канал рекомендуют спрятать за вагонкой, гипсокартоном или стеновыми панелями
ППР	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности	средняя прочность и гибкость	на улице и в жилых и бытовых помещениях
ПВД, ПНД	универсальность, устойчивость к солнечному свету, перепадам температур, повышенной влажности, кислотам, маслам и растворителям	средняя прочность и гибкость	на улице и в любых помещениях, в том числе технических, в бетонных конструкциях и кирпиче
металлорукав из оцинкованной стали (РЗ-Ц), из белой жести  (РЗ-СЛ)	многообразие вариантов исполнения, высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию	негерметичен, при сжатии расходится, пропускает к кабелю влагу и пыль	в сухих помещениях, на прямых участках, при проведении кабель-канала по легковоспламеняемым конструкциям
металлорукав с изоляцией ПВХ (РЗ-ЦП)	высокая прочность, устойчивость к экстремальным температурам, химическому и механическому воздействию, самозатухание	высокая стоимость	в санузлах и надворных постройках

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов. Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%)

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

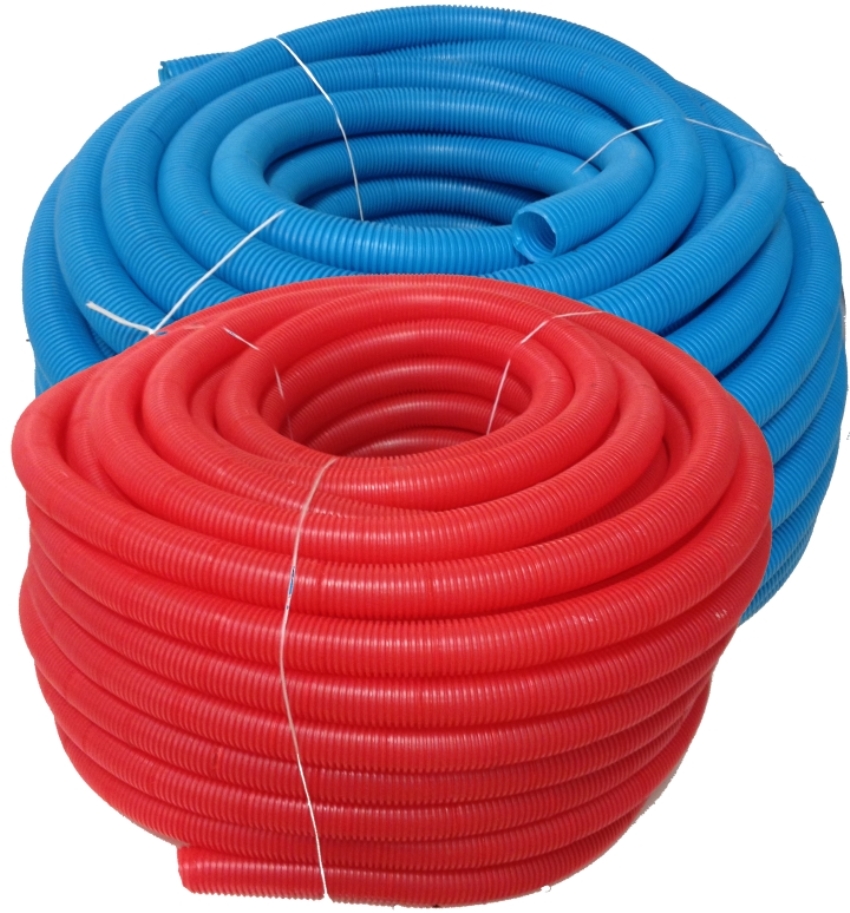

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Разновидности гофротруб и области их применения

К основным параметрам, на основе которых производится классификация гофр, относятся:

• диаметр;
• толщина стенок;
• материал изготовления;
• цвет;
• устойчивость к нагрузкам.

Свойства гофр во многом зависят от материала, который использован для их изготовления. Основными же материалами являются:

• ПВХ. Данный вариант получил наибольшее распространение. Такие трубы достаточно дешевы и совсем не горючи. Поскольку УФ-лучи разрушают их структуру, их использование вне дома ограничено.
• Полиэтилен (полипропилен). Эти изделия устойчивы к УФ-лучам, температурным перепадам и агрессивным жидкостям и, следовательно, могут успешно использоваться вне дома.

Металл. Металлическую гофру часто называют металлорукавом. Такие изделия хорошо защищают кабели от повреждений механического характера, они устойчивы по отношению к агрессивным веществам.

Гофра бывает однослойной и двухслойной, а по способности выдерживать нагрузки она различается на:

• легкую, укладываемую в гипсокартонных конструкциях и на потолках подвесного типа;
• среднюю, укладываемую в штробы;
• тяжелые, укладываемые в бетонные стяжки;
• армированные сверхтяжелые, предназначенные для укладки в землю или для подвешивания на опорах.

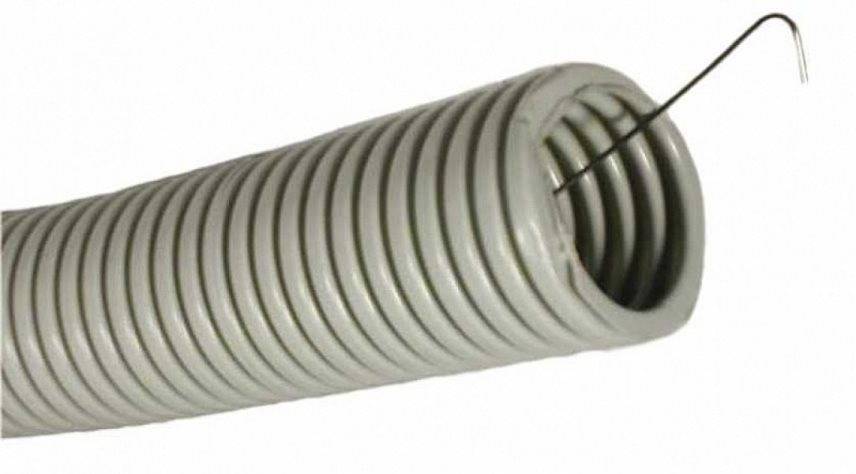

Гофра может иметь зонд или не иметь его. Зонд – это средство протяжки провода внутри трубки. Изготавливается он в виде стальной проволоки, которая в ходе производства помещается во внутреннюю полость гофротрубы. Это приспособление существенно облегчает укладку электропровода, особенно гибкого.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

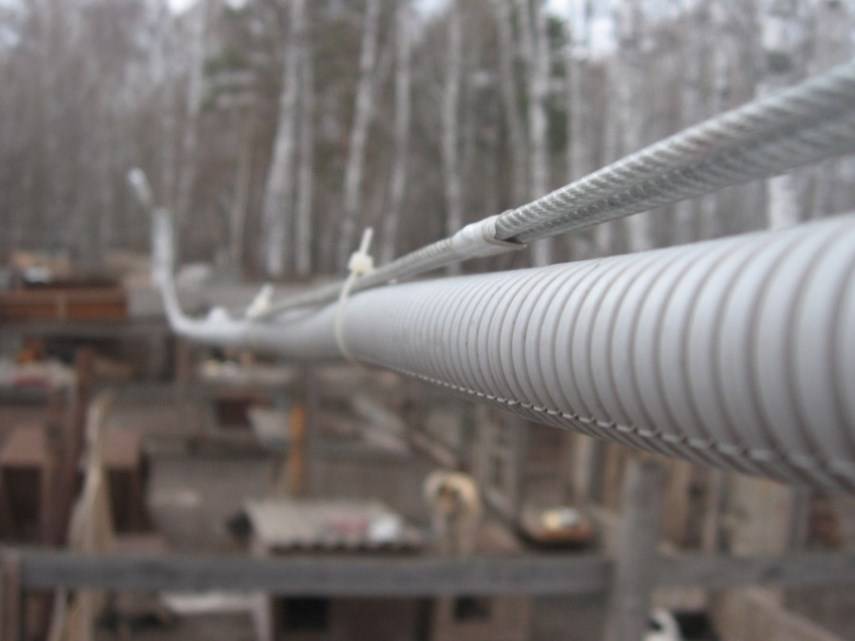

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Назначение гофры

Чтобы исключить ошибки, следует уточнить требования ПУЭ. В разделе № 7 отмечена возможность прокладки кабелей в строительных конструкциях из бетона, кирпича, иных негорючих материалов с жесткой фиксацией. Это значит, что допустимо создание каналов (штроб), которые впоследствии будут закрыты цементно-песчаным раствором. Но при создании стен, перекрытий и перегородок в заводских условиях, такой монтаж не разрешен. Необходимо создавать отверстия, которые подразумевают замену кабеля при необходимости.

Оболочку, удерживающую раствор, можно сделать из подходящих отрезков труб. Но применение подобных изделий ограничивает и усложняет прокладку сложных по форме и составу трасс.

Радиус поворота при использовании гофры для электропроводки фактически ограничен только официальными инструкциями производителя кабеля. Подобную линию, применив, обычную пластиковую трубку, создать сложно

Для монтажа линий рядом с деревянными и другими горючими конструкциями используют металлические трубы. Создавать повороты будет проще, если работать с гофройГибкая оболочка пригодится для прокладки трасс в конструкциях подвесных потолковС помощью этих изделий можно прокладывать сложные трассы бытового и промышленного назначения

При установке на открытом воздухе гофра предотвратит попадание на внешнюю оболочку кабеля прямых солнечных лучей. Следует знать, что некоторые полимеры разрушаются ультрафиолетовым излучением. Применение таких изделий упрощает монтаж, повышает уровень безопасности.

Чем отличаются трубы ПНД от ПВХ?

Трубы из ПНД и ПВХ используют для обустройства трубопроводных систем, канализаций, отопления. Первые создаются из полиэтилена низкого давления, вторые производятся из поливинилхлорида. И тот и другой материал обладают достаточно высокой прочностью, жаростойкостью, но есть между ними и различия.

Основные отличия ПВХ от ПНД:

1. Поливинилхлоридные трубы плохо переносят низкие температуры от -10 градусов. От мороза они теряют пластичность, покрываются трещинами, деформируются, мелкие частички материала попадают в воду, засоряя трубопровод. Изделия ПНД спокойно выдерживают температуру до -60 градусов по Цельсию;
2. ПВХ трубы более просты и дешевле в монтаже. Их не нужно сваривать в стык, как полиэтиленовые трубопроводы. Они соединяются элементарным раструбным образом;
3. Стоимость большинства ПНД выше, чем цена изделий из поливинилхлорида;
4. ПВХ и полиэтилен низкого давления используются для транспортировки жидкостей. Это могут быть и такие агрессивные материалы, как: кислота, щелочь, соли. Однако трубы ПНД, в отличие от ПВХ, также можно применять и для перемещения твердых, сыпучих сред;
5. Несмотря на достаточно высокую прочность обоих материалов, ПВХ уступает в этой характеристике;
6. Материал, из которого производят ПНД трубы, инертен. Он не вступает в реакцию с внешней средой, не выделяет в нее никаких вредных веществ. Полиэтилен абсолютно безвреден для человека. ПВХ же со временем начинает разлагаться и насыщает окружающий воздух сложными хлоридами, токсичными для человека. Как правило, при производстве элементов будущего трубопровода используют непластифицированный ПВХ (НПВХ). Такой материал безопасен и не выделяет в воздух вредных веществ.

Не смотря на всю простоту выбора между двумя типами труб, есть множество ньюансов, которые вы самостоятельно не решите. За советом всегда лучше обращаться к профессионалам, таким как . На их сайте представлен огромный ассортимент продукции для водоснабжения и водоотведения как малых размеров, применяемых в быту, так и больших – используемых в крупных водоводах. Например всегда в наличии есть очень популярная и не дорогая труба ПНД 32 мм или канализационная ПВХ труба до 315 мм. В любом случае, выбор только за Вами, а совет и качественная работа за профессионалами.

Разница в сфере использования

Помимо различных физических характеристик, сравниваемые трубы имеют отличия в сфере использования. ПВХ элементы востребованы при обустройстве бытовой безнапорной канализации, ливневок, водостоков и систем водоснабжения. ПНД изделия используются для монтажа дренажных систем, канализаций напорного типа, для перемещения газа и защиты проводов, кабелей. Полиэтиленовые трубы применяют для обустройства как питьевого, так и технического водопровода.

Что выбрать?

Оба варианта труб достаточно надежны. Они исправно функционируют на протяжении 50-60 лет. Их используют для обеспечения городских коммуникаций, в сельском хозяйстве и промышленности. Выбор того или иного варианта зависит прежде всего от поставленной задачи. ПВХ лучше использовать внутри помещений, где не бывает низких температур, например, при организации напорной сети в подвале. Для обустройства наружных инженерных систем, более уместным будет применение труб из ПЭ.
