Гофрированная труба для прокладки кабелей и проводов

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

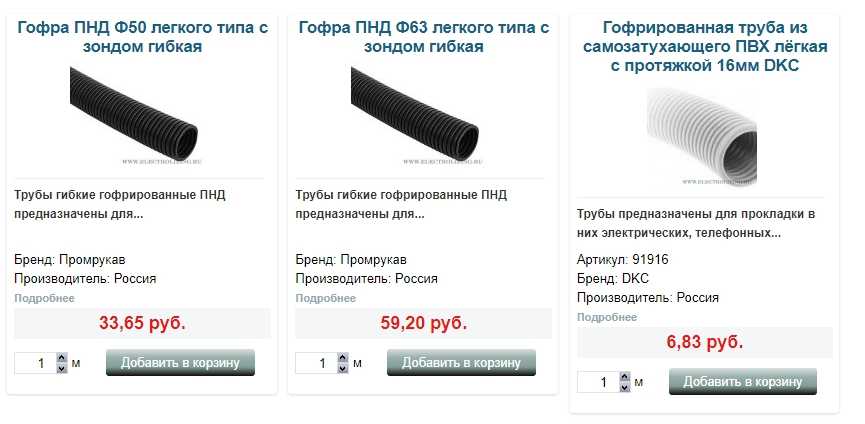

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Классификация по условиям эксплуатации

Гофротрубы производятся из разных материалов: ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). В отличие от гладких труб, гофрированные обладают гибкостью, прокладка кабеля с их помощью осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

Гофротрубы ПВХ используются для прокладки силовых и слаботочных линий внутри зданий и сооружений и рекомендуются для открытого монтажа кабеля по потолку. Большим преимуществом гофротруб из ПВХ является их пожаробезопасность (соответствует ГОСТ Р 53313-2009).

Они изготавливаются из самозатухающего пластика, не поддерживающего горение, что исключает возникновение пожара при коротком замыкании.

Гофрированные трубы из ПВХ обладают достаточно высокой прочностью на сжатие, но при этом низкой ударной прочностью. Поэтому их не рекомендуется использовать в таких условиях, где возможно возникновение ударных нагрузок, например, при монтаже гофротрубы ПВХ по полу есть риск, что на нее могут наступить или уронить груз. При нарушении целостности трубы придется перекладывать всю трассу, что очень трудоёмко и дорого.

В отличие от гофротруб ПВХ, гофрированные трубы ПНД являются горючими и в соответствии с ПУЭ применяются для прокладки кабеля внутри несгораемых конструкций: в штробах стен, стяжках пола, для заливки в монолит или под землей. Гофротрубы из ПНД обладают высокой эластичностью и ударной прочностью по сравнению с ПВХ, не боятся механического воздействия в условиях строительной площадки. Гибкость гофрированных труб ПНД позволяет осуществлять изгибы до минимального радиуса, выполнять переход от пола к стенам без дополнительных аксессуаров.

Общие требования к трубным системам для прокладки кабеля определяет ГОСТ Р МЭК 61386.1-2014. Для их надёжной и безопасной эксплуатации особое значение имеют механическая прочность труб и их устойчивость к влиянию агрессивных факторов внешней среды. В таблице приведены технические характеристики гофрированных труб различных типов.

Характеристики	Труба гофрированная (ПВХ)	Труба гофрированная (ПНД)	Двустенная гофрированная труба (ПНД)
Материал	Самозатухающая композиция (ПВХ)	Полиэтилен низкого давления (ПНД)	Полиэтилен низкого давления (ПНД)
Степень пылевлагозащиты	IP40, при условии применения специальных аксессуаров – IP55
Диапазон температур эксплуатации	От 15 до +60 °С	От 40 до +90 °С	От 40 до +90 °С
Прочность на сжатие	Свыше 350 Н на 5 см при 20 °С – стандартный тип	Свыше 125 Н на 5 см при 20 °С – лёгкий тип	Свыше 450 Н на 20 см при 20 °С
Свыше 350 Н на 5 см при 20 °С – стандартный тип
Свыше 750 Н на 5 см при 20 °С – тяжёлый тип	Свыше 750 Н на 5 см при 20 °С – тяжелый тип
Электрическое сопротивление	Не менее 100 МОм (500 В, в течение 1 мин)

№5. Диаметр гофротруб для электропроводки и их цвет

Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:

• для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
• для подключения электроприборов используют гофру в 20 мм;
• между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
• для соединения электрощитов лучше использовать трубу в 32 мм;
• проводку между этажами лучше прятать в трубу диаметром 40-50 мм.

Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.

Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.

В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:

• серая гофра используется для прокладки общей проводки;
• белая – для компьютерных сетей;
• черная и коричневая – для подключения электроприборов;
• синяя – для теплого пола;
• красная – для внешней проводки.

Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.

Этапы работ по подключению СИП

• Раскатать кабель от опоры до дома. СИП нельзя раскатывать по земле, возможно повреждение изоляции. Для раскатки используются кабельные ролики;
• Закрепить анкерный зажим на фасаде дома вместе с СИП;
• Натянуть СИП от дома к опоре. Высота ввода в дом должна быть не менее 2750 мм. СИП не должен быть натянут как струна, но и не должен сильно провисать.
• Закрепить СИП на опоре при помощи второго анкерного зажима. Анкерный зажим крепится у бетонной опоре на кронштейн, который крепится к опоре монтажными лентами со скрепками.
• Последними этапами СИП подключается к магистрали ВЛИ и к кабелю электропитания дома.

Подключение СИП к магистрали

СИП отвода подключается к магистральным проводам ВЛИ при помощи прокалывающий зажимов. Конструкция зажимов такова, что не нужно зачищать изоляцию проводов. Провода вставляются в два гнезда зажима и затягиваются общим болтом.

На рисунке вы видите подключение отвода к дому от промежуточной опоры.

Видео: Монтаж ответвительных зажимов

Примечание: На опоре можно установить щиток со счетчиком учета. Для этого его придется опустить, для визуального контроля проверяющими органами, а в щитке нужно предусмотреть окошко. Счетчик можно установить и на фасаде дома, нет никаких ограничений.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

• по возможности не используйте острые углы;
• куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
• в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
• при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
• внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

1. Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
2. Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
3. Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
4. Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые;
• металлические.

Металлическая гофра для кабеля

Данный вид помогает выдержать сложные нагрузки при маленькой толщине металлических стен. Металлическая гофра бывает разной. Ее производят из оцинкованной или нержавеющей стали. Дополнительным плюсом является металлополимерная оболочка, которая повышает характеристики защиты от пыли и влаги. Термостойкая гофра для кабеля наделена такими достоинствами:

• многообразие вариантов;
• высокая прочность;
• устойчивость к температурам и химическому воздействию.

Среди недостатков нужно обратить внимание на не герметичность, при любом сжатии стенки расходятся, и к кабелям проникает влага. Гофрированная нержавеющая труба применяется в таких случаях:

1. Для защиты от больших механических повреждений.
2. При укладке в легко возгораемых строениях.
3. В месте пересечения трубопровода с электропроводкой.

Пластиковая гофра для кабеля

Труба для электропроводки обеспечивает эффективную защиту от возможных повреждений. Пластиковый вид применяется для создания скрытой трассы. Труба гофрированная ПВХ используется для прокладки таких кабелей:

• электрических;
• телефонных;
• телевизионных;
• компьютерных.

Пластиковая гофра имеет такие достоинства:

• доступность в цене;
• соответствие требования пожарной безопасности;
• самозатухание при возгорании;
• гибкость;
• удобство монтажа.

Среди недостатков можно выделить:

• потеря прочности при замерзании;
• порча после воздействия УФ-лучей;
• размягчение при нагревании;
• неустойчивость при повышенной влажности;
• некрасивый внешний вид.

Полиэтиленовая гофра для кабеля

Данный вид по многим показателям схож с полипропиленовым вариантом. Такая гибкая гофрированная труба универсальна и может использоваться как в помещении, так и на улице. Она наделена средней прочностью и гибкостью. Полиэтиленовая гофра для кабеля имеет такие достоинства:

• универсальность;
• устойчивость к ультрафиолету;
• не реагируют на изменения температуры и другие воздействия.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Преимущества и недостатки гофротруб из ПВХ

Каждое изделие обладает своими достоинствами и недостатками. Это касается и гофротруб из поливинилхлорида, которые имеют множество преимуществ и некоторые минусы. Рассмотрим преимущества использования гибких гофрированных труб из ПВХ для прокладки кабелей:

• эксплуатационный срок таких изделий может доходить до 50 лет при нормальном использовании и со временем они не теряют своих технических характеристик;
• обладают высоким коэффициентом влагостойкости;
• относятся к слабовоспламеняемым материалам, а при возгорании отличаются самозатуханием;
• имеют высокую резистентность к механическим воздействиям (например, ударам);
• обладают отличной устойчивостью к губительному воздействию коррозии;
• обладают устойчивостью к агрессивным химическим соединениям;
• в процессе эксплуатации не выделяют никаких веществ, которые способны причинить вред человеческому здоровью, поэтому считаются экологически чистыми;
• небольшая масса таких изделий способствует их хранению, транспортировке и монтажу;
• благодаря своим свойствам они используются для быстрых ремонтных работ в электросетях;
• универсальность поливинилхлоридных гофротруб.

Даже легкая гофра имеет высокую прочность, что позволяет монтировать ее внутри стен, полов и перекрытий

Эти трубы, безусловно, являются очень популярными, однако они обладают и некоторыми недостатками. Рассмотрим их:

• гофротрубы из поливинилхлорида отличаются слабой устойчивостью к температурным перепадам, а также к высоким температурам. Прокладку кабелей в таких трубах разрешается проводить при температуре окружающей среды не ниже — 5 и не выше + 45 °C.
• ПВХ труба имеет слабую резистентность к ультрафиолетовому излучению. В связи с этим специалисты не рекомендуют монтировать её под открытым небом. Однако усиленные варианты гофр из поливинилхлорида лучше справляются с ультрафиолетовыми лучами.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

• серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
• черный и оранжевый цвет это ПНД – полиэтилен низкого давления
• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Вывод

Провод СИП достаточно прост и удобен в эксплуатации, поэтому он находит все большее распространение. Выполнить подключение с его помощью электроэнергии достаточно просто, а благодаря наличию изоляции, вам не придется соблюдать достаточно строгие нормы по расстоянию между проводами.

Поэтому наша статья и видео по данной теме на сайте должны ответить на все ваши вопросы.

• Устойчивы к температурам от -50°С до +50°С.
• Стойкость к воздействию солнечной радиации.
• Прокладка проводов должна проводиться при температуре не ниже -20°С.
• Радиус изгиба при прокладке – не меньше 7,5 диаметров провода.
• Рабочая температура жил +90°С.
• В аварийном режиме или перегрузке предельно допустимая температура +130°С.
• Срок службы до 40 лет.
• Гарантийный срок 3 года.
