Фундамент в виде железобетонный плиты

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

Армирование и заливка

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.

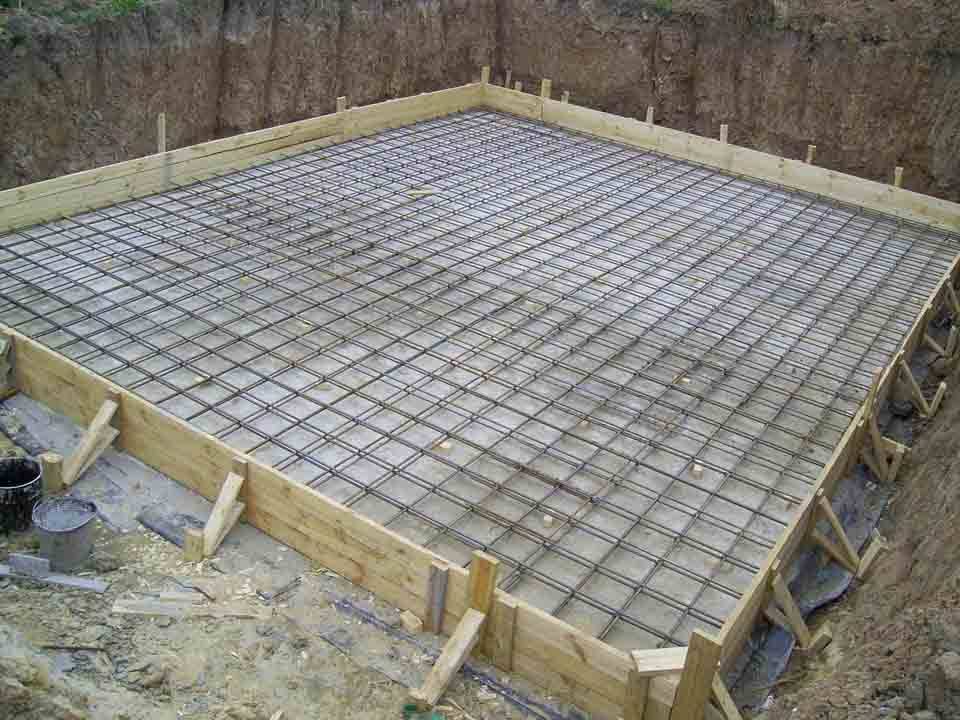

4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

https://youtube.com/watch?v=0nb66Fg2Jxc

Порядок работы

Свайный фундамент – универсальный выбор для строительства объектов при высоких уровнях грунтовых вод или на плывунах. Также их используют при наличии других сложностей, связанных с особенностями участка. Основная задача – упереть сваи в твёрдый слой грунта, минуя подвижный.

Сваи вбивают или вкручивают в грунт с помощью спецтехники или вручную, а иногда их изготавливают прямо в скважине. Верхнюю часть столбов соединяют балками, чтобы создать жёсткую несущую конструкцию. Каждая свая выдерживает нагрузку до 5 тонн.

Совет! Чтобы получить точную стоимость монтажа свайного фундамента, оставьте заявку на сайте или перезвоните нам по телефону. Для расчета потребуется заполнить специальную форму. Кроме того, понадобится исследование вашего участка.

Основные этапы монтажа свайного фундамента рассмотрим на примере использования популярных винтовых конструкций:

1. Выполняем завинчивание свай на необходимую глубину.
2. Обрезаем сваи по уровню, установленному в проектной документации.
3. Заполняем все внутренние полости свай цементно-песчаным составом.
4. Чтобы увеличить жесткость конструкции, выполняем обвязку свай швеллерами.

Обратите внимание! В зависимости от особенностей участка мы проводим работы с помощью механизированного оборудования или же вручную. Сроки – 1-2 дня

Мы помогаем с закупкой и доставкой материалов для монтажа фундамента под ключ.

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Для каких грунтов подходит монолитное основание

Чтобы выяснить какой именно тип основания подходит в том или ином случае, проводят детально исследование грунтов. Только на основании полученных данных выносят окончательное решение:

• Скальный грунт – идеальное основание для любого типа фундамента, представленное осадочными, скальными горными породами. Конечно, строить дом на монолитном основании можно, но нецелесообразно, невыгодно с экономической точки зрения. Скальный грунт сам по себе является отличным подспорьем, на который можно запалубить и более дешевый ленточныйтип. Поэтому дополнительное укрепление бетонным монолитом обоснованно не выгодно. Разве что подобное основание устраивается по желанию клиента.
• Песчаный грунт – не самый надежный «товарищ» при укладке основания. Но строить на нем монолитную плиту под дом можно, даже нужно. К тому же при таких условиях, закладка подобного типа базиса обойдется дешевле в несколько раз нежели альтернативные варианты основания.
• Глинистый грунт отличается нестабильностью, так как может содержать в себе довольно много воды, под действием которой глина просто выталкивает на поверхность заглубленные основания. К тому же в зависимости от количества имеющейся воды в грунте будет зависть его несущая способность, которая может быть разной даже на одном участке строительства. Мелкозаглубленный плитный фундамент хорошо подходит под такие условия, он способен выровнять различную несущую способность грунтов, при этом не принять на себя никаких деформаций, разрушений.
• Болотистые и торфяные грунты самые сложные, «капризные» в плане строительства. Они способны разрушить любой тип фундамента, но только не плитный. Столбчатый и ленточный они просто выталкивают на поверхность или наоборот поглощают, от чего происходит их разрушение. «Плавающий» так «обращаться с собой не позволит». Он прекрасно сохранит свою несущую способность и форму.
• Грунт с большим перепадом высоты – это запрещенный тип для монолитной плиты, так как она может просто съехать или лопнуть, что приведет к разрушению дома.

Как видите, монолит может «дружить» практически с любым видом грунта. В зависимости от него будет различаться лишь технология закладки основания.Например, при сильно пучинистых грунтах производят частичную его замену на щебенку или гравий. Если возводимая постройка легкая, небольшая, то можно использовать вторичный щебень. При строительстве на грунтах с повышенным содержанием грунтовых вод применяют сульфатостойкий бетон, обязательно устраивают дренаж. Также рекомендуем изучить все виды фундамента на нашем сайте и выбрать подходящий для вас.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Порядок работ

Этапы возведения:

1. Выемка грунта под котлован.
2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.

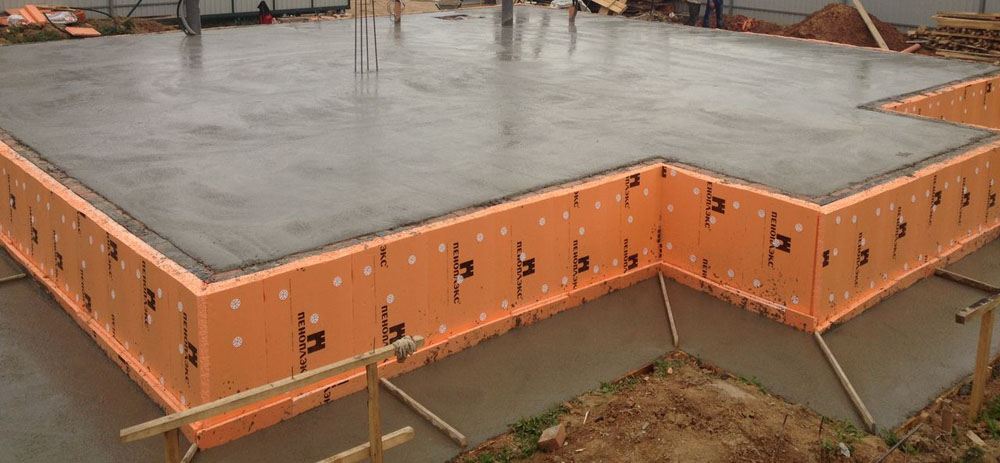

6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
9. Заливка бетона.
10. Съем опалубки, обработка битумным праймером (грунтовкой).
11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

https://youtube.com/watch?v=Gvo9NP95Sv8

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

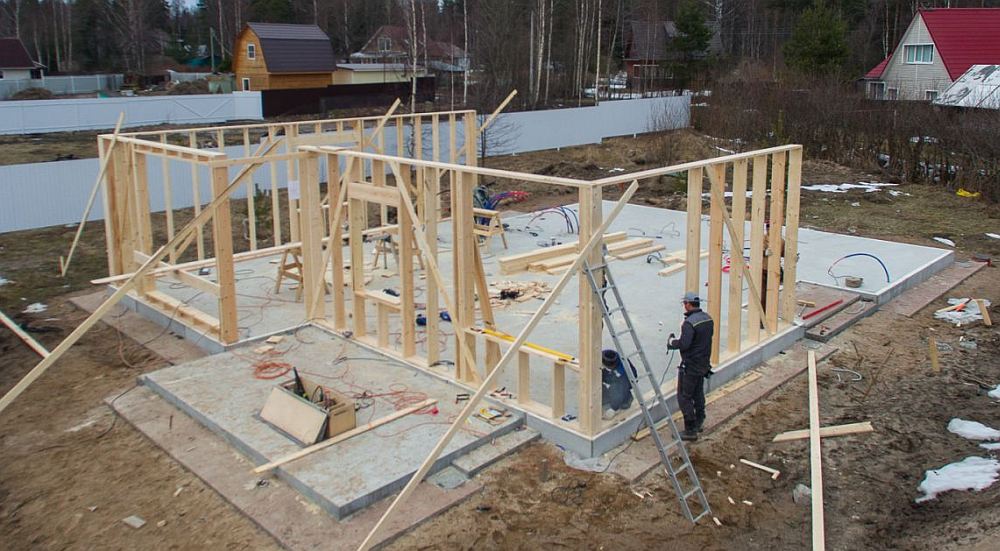

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Рытье котлована и установка опалубки

В принципе, в рытье котлована нет ничего сложного. Необходимо вынуть грунт на определенную глубину. Главное при этом не допустить заглубления в какой-либо части котлована.

Если это вдруг произошло, то не нужно ни в коем случае подсыпать грунт или песок. Тогда надо углубить котлован на эту величину. Дно выравнивается.

Далее по шнурам разбивают оси. В местах их пересечения будут находиться углы дома. Иногда под фундаментом прокладывают трубы для отвода стоков или дождевой воды.

Монтаж закладных под коммуникации и установка кольцевого дренажа по периметру фундаментаДренажная труба укладывается в щебень, который обернут геотекстилем высокой плотностиСмотровые колодцы дренажной системы устанавливаются по уровнюПосле монтажа закладных и дренажа делаем подушку из крупнозернистого песка с проливкой и послойным уплотнением

Похожие:

Верхний слой подушки устраивается из гравийного щебняМонтаж гидроизоляционной мембраныВсе швы проклеиваются битумной лентой

Опалубку делают из прочных строительных досок. Из нее сбивают каркас. Углы укрепляют. Изнутри ее закрывают пленкой или рубероидом и зачастую утепляют пенополистиролом.

Бока укрепляют распорками через каждые 50-70 см. С одной стороны их упирают в опалубку, с другой — в дно или стену котлована. Также необходимо оставить рабочий зазор между стеной котлована и опалубкой. Опалубка должна быть собрана ровно, без зазоров. В ней не должно быть перепадов. Иначе может быть перерасход бетона при заливке фундамента. Об этом говорилось выше.

Основание-плита – для каких объектов используется?

Плитный фундамент рекомендован для возведения кирпичных и каменных построек, зданий из ячеистого бетона, частных домов каркасного типа. Он практически незаменим при:

• выполнении земляных работ на сложных почвах;
• строительстве сооружений, в которых фундамент играет роль напольного основания (в данном случае обязательной является организация под ним качественной гидро- и термоизоляции);
• возведении частных домов без цокольного высокого яруса либо подпола.

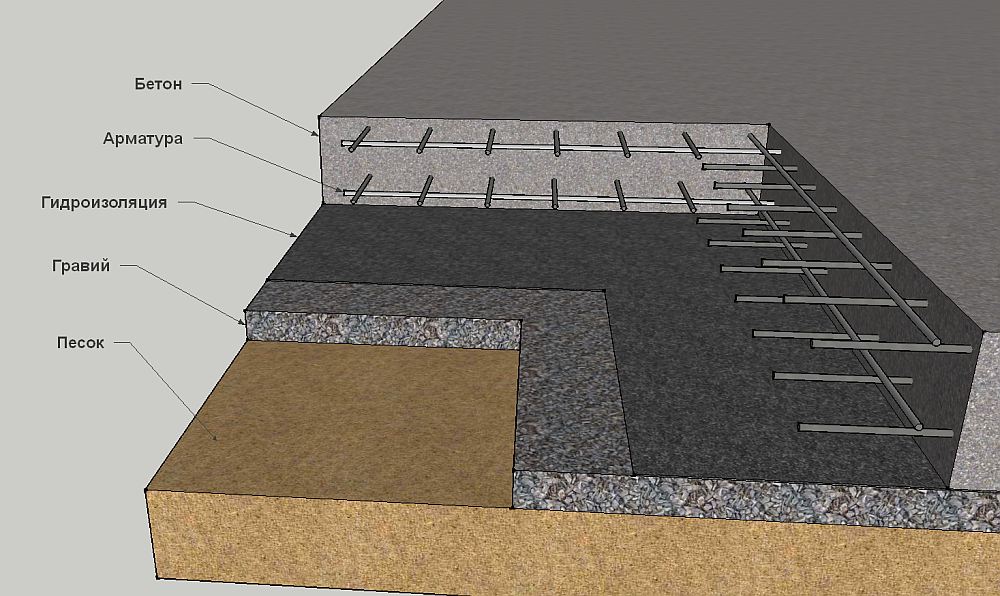

Схема формирования фундамент плиты Рекомендуем

• Фундамент из блоков ФБС – строим надежное основание в кратчайшие сроки
• Фундамент из покрышек – надежнее основание для легких построек
• Столбчатый фундамент – самое простое и дешевое основание для дома

Описываемый тип основания целесообразно обустраивать для зданий высотой не более 2–3 этажей. Очень часто такой фундамент возводится в регионах с холодным климатом, в местах, где земля промерзает достаточно сильно во время зимы. По этой причине плитные основания так популярны в Скандинавских странах и в районах Крайнего Севера.

Плитные сооружения относят к категории железобетонных монолитных конструкций, закладываемых под всей площадью возводимого здания или дома. Это обеспечивает уменьшение нагрузки на почву, что в свою очередь гарантирует повышение стойкости постройки к сезонным изменениям, характерным для разных типов грунта. По сути, заливаемая плита функционирует как одна – надежная и сверхпрочная, платформа, которой не страшны никакие локальные деформации.

В условиях пучинистых почв плитная конструкция при замерзании грунта приподнимается (причем этот процесс проходит равномерно), а при наступлении оттепели – опускается. За счет такой особенности работы плитные основания нередко называют плавающими. Здесь есть один нюанс. Под плавающими понимают незаглубленные платформы. Их устанавливают строго на поверхности почвы. Понятно, что при подобном расположении обустроить подвал в здании не получится.

Если плита углубляется в землю – ниже отметки, где отмечается промерзание почвы, речь уже идет о заглубленном основании. Выбор конкретного вида фундамента зависит от ряда факторов. При проектировании плитной платформы обычно учитывается следующее:

глубина промерзания и общие характеристики почвы; допустимая нагрузка на платформу (принимаются во внимание особенности местности и тип возводимой постройки); необходимость в дополнительном упрочнении фундамента и создании дренажа

Сферы применения и особенности

Сбалансированная технология устройство фундаментной плиты позволяет монолиту противостоять главному врагу всех фундаментов — пучению. Сезонное пучение — процесс изменения объёмной вместимости грунта. С наступлением зимних морозов тонны грунтовых вод, замерзая, кристаллизуются в лёд, который выталкивает землю наружу и разрушает основание. Когда приходит весна, почва нормализуется, усаживая потрескавшийся фундамент. При отсутствии мер цикл повторяется, что приводит к аварийности здания спустя небольшие сроки.

Простая, эффективная конструкция монолита вызывает симпатию со стороны опытных строителей. Но необходимость в большом количестве высококачественной стальной арматуры и бетонной смеси вынуждает идти на значительные затраты. Дорогостоящая процедура компенсируется высокими эксплуатационными свойствами и широким спектром применения. Технология монолитного устройства позволяет возвышать здания на негодных для этого дела территориях:

• торфяных. Заторфованная местность — не идеал для строительства. Сжимаемость торфяных залежей, неравномерность деформации в результате осушения вызывают «проседание» сооружения. На практике это отражается в виде скошенности проекции дома, игры деревянных полов в весенний период. Кроме того, торф как легковоспламеняющийся материал склонен к частым подземным пожарам.
• песчаных. Грунт из мелкого песка — один из худших образцов для строительства. Плохо пропуская и полностью впитывая в себя подземную влагу, песочная пыль относится к ненадежным видам грунта, склонным к сезонным пучениям.
• влажных, болотистых местностях. Вода способна уничтожить любой материал, но для этого ей нужно время. Плитный фундамент увеличивает диапазон эксплуатации на многие годы.

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

Готовый фундамент – монолитная плита

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² — экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

• устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
• правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
• плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
• отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
• монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле. Однако если вы ищите, какой фундамент лучше и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Конструктивные особенности фундаментной плиты

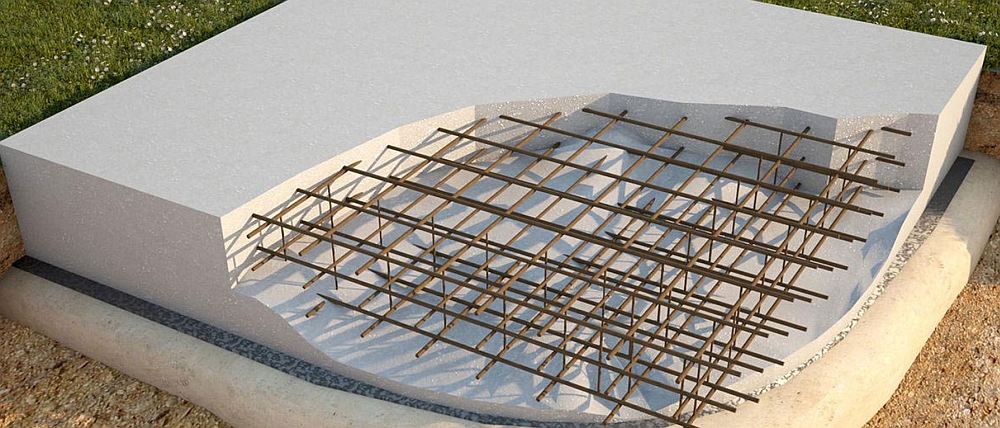

Схема плитного фундамента

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м 2 ): 60/2,7 = 27,7 м 3.
4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м 2 : 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Сборка опалубки для монолитного плитного фундамента

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента

В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли. После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента

Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее

После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.
