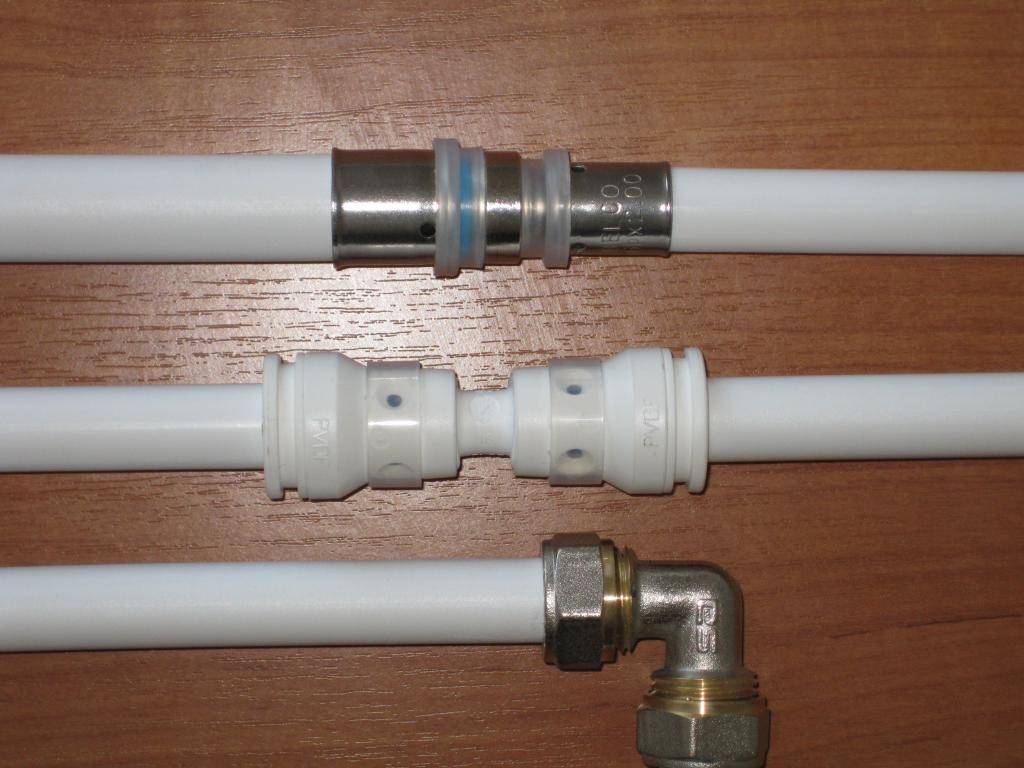

Существующие фитинги для металлопластиковых труб: 3 типа

Плюсы и минусы

• Качество соединения.
  По отзывам сантехников, соединение пресс-фитингом более надёжно.

  Если рассматривать эксплуатационные характеристики, то видно, что для обоих типов рабочее давление составляет десять бар.

  Бытовая техника использует давление в пределах пяти-семи бар.

  Во внутридомовом водопроводе не предусмотрено существенных скачков давления.
  Входное давление регулируется специальным устройством, предохраняющим систему от гидроудара.

• Единственное преимущество прессового способа заключается в надёжности соединения с течением времени.

  Единожды, собранная, такая система, не нуждается в контроле или обслуживании.
  Разводку закрывают штукатуркой или гипсокартоном.

  Водопровод, собранный на компрессионных муфтах (какие нудны для стальной трубы прочитайте здесь), требует периодического осмотра и подтягивания ослабевших гаек.

• Простой монтаж.
  Использование фитинга упрощает процесс монтажа.

  Для освоения получаем короткую консультацию мастера и выполняем нескольких самостоятельных соединений.

  Компрессионные элементы требуют аккуратности в плане приложения усилий, но у них есть неоспоримый плюс – такое соединение разбирается и переделывается.
  При использовании пресс-фитинга такое невозможно.

Используемый инструмент.
Применение компрессионных изделий не требует специального инструмента, что не возможно при работе с прессовыми муфтами.

Цена клещей для прессования сравнима со стоимостью всего водопровода. Ручной вариант стоит от четырёх до двенадцати тысяч рублей.

Профессиональный инструмент по карману только специализированной фирме, которая выполняет сантехнические работы в больших объёмах.

Внесение изменений.

Использование пресс-фитинга повторно не представляется возможным.

Компрессионные изделия можно применять ещё раз, но это нежелательно.

При повторном использовании даже замена уплотнителей не гарантирует от протечек.

Цена.
Изделия обоих типов стоят примерно одинаково.
Разница составляет от нескольких рублей до 30-40 рублей. Необходимо помнить, что сравнение возможно только в рамках одного производителя и одного размерного ряда.

Если металлопластиковая труба лопнула?

Очень редко, но все-таки бывает, что трубы из металлопластика лопаются вдоль. Лучшим выходом будет, естественно, полная замена такой трубы. Но бывают ситуации, когда сделать это невозможно в силу различных обстоятельств. Но труба пропускает воду, и нужно принимать какие – то меры.

Есть на сегодняшний день два способа временно перекрыть выход воде из лопнувшей трубы:

• сделать бандаж;
• применить холодную сварку.

Однако эти методы возможны, если трещина небольшой длины. Трещину в металлопластиковой трубе можно закрыть путем накладывания на поврежденное место куска резины, большего размера, чем сама трещина, в обе стороны на 2-3 см. Резиновый бандаж закрепляется на трубе при помощи металлических хомутов, которые продаются в строительных магазинах или, на крайний случай, можно воспользоваться проволокой.

Трещины малого размера можно попытаться заделать холодной сваркой. Для этого сливают воду из поврежденного участка, чтобы исключить давление изнутри на заплатку. Труба должна быть сухой, после чего место ремонта зачищается наждачной бумагой и накладывается сварочная масса. Требуются сутки для полного высыхания раствора, после чего трубопроводом можно будет пользоваться.

Но следует помнить, если лопнула металлопластиковая труба, то и холодная сварка не всегда может помочь. Её применение зависит от давления в трубопроводе, температуры воды и прочих факторов. В заключение хочется сказать, что металлопластиковые трубы не могут дать течь, если монтаж был произведен правильно, по рекомендованным технологиям, а материал приобретался качественный.

Металлопластиковые трубы давно стали привычным товаром на строительном рынке. Они позволяют легко и быстро смонтировать трубопровод любой конфигурации для водоснабжения или отопления. Многослойный металлопластик устойчив к коррозии, гибок и легок в монтаже. Для соединения используются фитинги.

Часто задается вопрос: «Можно ли паять металлопластиковые трубы?». Однозначного ответа на этот вопрос не существует. Некоторые считают, что это делать можно, предварительно зачистив верхний слой пластика и слой из алюминия. При этом советуют применять тот же паяльник, что для пластиковых труб. В разъем паяльника помещается трубка и переходник, детали прогреваются до начала плавления, при этом образуя соединение. После остывания соединение обрабатывается герметиком.

Для начала изучим вопрос выбора металлопластика, чтобы уменьшить вероятность ремонта, предлагаем посмотреть видео:

Как проверить качество металлопластиковых труб

Почему возникает течь в металлопластиковой трубе?

Главная составляющая рассматриваемого материала – алюминиевая трубка, которую с двух сторон защищает покрытие из пластика. Это делает изделие достаточно прочным. Алюминиевая трубка может потечь только в том случае, если допущены ошибки в монтаже или произошло серьезное механическое воздействие. Влияние конденсата полностью исключается, так как он образуется на пластиковой оболочке и не может вызвать коррозию алюминия.

Ремонт металлопластиковых труб чаще всего необходим из-за ошибок, допущенных в процессе монтажа. Самая распространенная – не соблюдение технологии и радиуса изгиба. Гнуть металлопластик можно при помощи трубогиба и пружины. Пружина может помещаться и внутри, и снаружи. Ее предназначение – предотвратить сплющивание, приводящее к нарушению просвета или разрывам. При приобретении пружины следует учитывать, что она не должна быть короче 35 см, а диаметр проволоки – не менее 1,5 мм. Желательно, чтобы пружина имела раструб, облегчающий ее надевание.

Если необходимо согнуть небольшие куски, то удобнее использовать внутреннюю пружину. При монтаже, например, теплого пола, предпочтение следует отдать наружной. В любом случае оптимальный диаметр изгиба не может превышать 3-5 диаметров трубы. Дырка в металлопластиковой трубе чаще всего образуется именно в местах сгибов и соединений. Причиной служит слишком большой диаметр сгиба или неправильно вмонтированный фитинг.

Если металлопластик используется для внешнего трубопровода, снизить возможность ее повреждения в результате замерзания может изоляция из полиэтилена. Если — смонтировано отопление, то изоляция снизит потери тепла. Полиэтилен так же не допустит образования конденсата и предотвратит повреждения в следствии небольших механических нагрузок.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Технические характеристики фитингов для металлопластиковых труб

Различия между фитингами определяются по нескольким параметрам: по диаметру, материалу изготовления и области применения. Самые важные технические характеристики, которые необходимо знать при покупке фитингов, – это диаметр труб, с которыми предстоит выполнять монтажные работы. Размер фитингов всегда соответствует диаметру всей магистрали. Если требуется установка труб для воды, газа или отопления, наиболее актуальными будут размеры в пределах 16-32 мм.

Другие технические характеристики фитингов, на которые следует обратить внимание – показатель максимального давления. Оптимальное давление для бытовых систем – 10-15 атмосфер

Некоторые производители заявляют, что при правильной установке и использовании качественных труб их фасонные детали могут работать в условиях давления до 25 бар.

Выбирая фитинг (тройник), необходимо обращать внимание на визуальное качество гильзы и других элементов. Цвет металла должен быть равномерным, поверхность должна быть чистой, без царапин или микротрещин

Также технические требования относятся к весу: качественные латунные детали не могут быть слишком легкими.

Основные технические характеристики обычно указываются на самом изделии. На фитингах в обязательном порядке маркируется диаметр трубы, обычно в дюймовом формате. Стоит помнить, что у разных производителей маркировка может иметь различную информацию.

Виды фитингов для металлопластиковых труб

Теплоцентрали несут на себе особую нагрузку, существенно отличающуюся от водопровода или газопровода. По ним круглосуточно подается горячая вода под высоким давлением. Соответственно, и магистрали, и соединительная фурнитура должны обладать повышенной устойчивостью к температурному режиму и давлению.

При установке теплопровода применяются такие виды фитингов для металлопластика, как:

• цанговые (резьбовые), иначе их называют разъемные соединения;
• компрессионные модели, их считают условно – разъемными стыковками;
• пресс – конструкции. Это неразъемные монолитные стыковки.

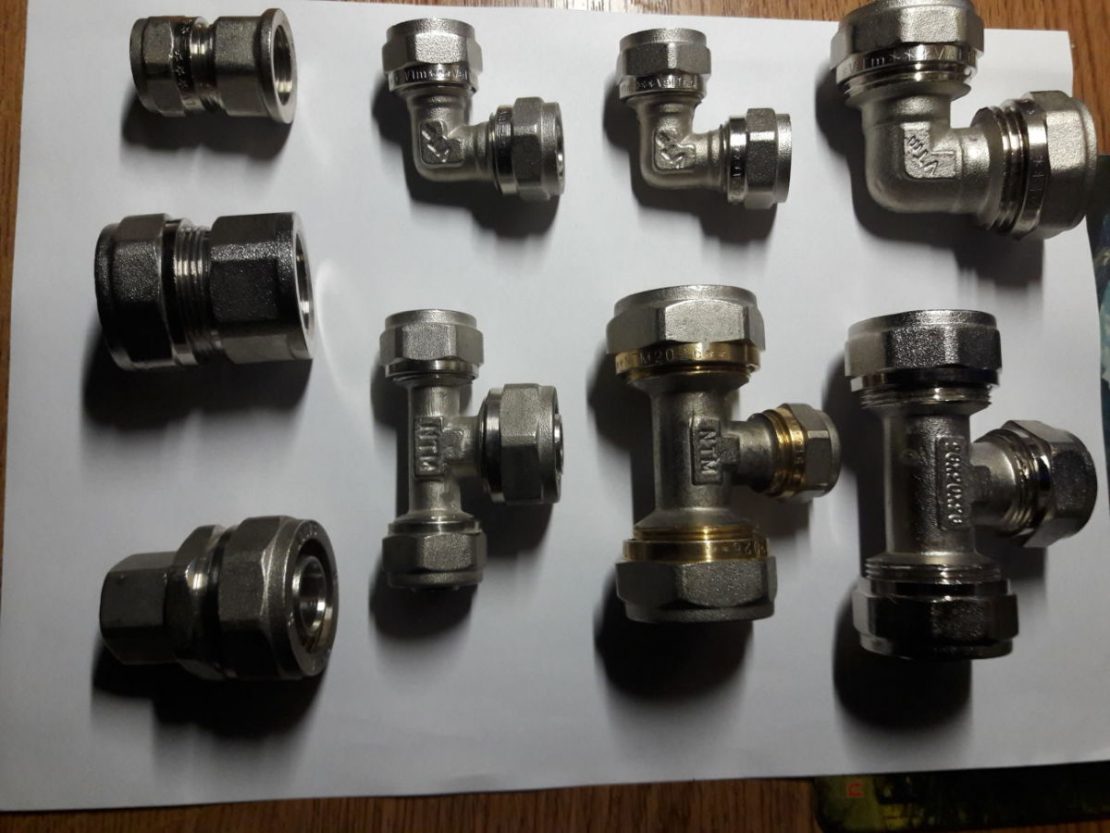

Фитинги для металлопластиковых труб

Цанговые модели

Из всех разновидностей стыковочных соединений это самая дорогая конструкция. Она не только обеспечивает прочность стыков, но и позволяет неоднократно разбирать и собирать разъем без ущерба для качества отвода.

Конструкция состоит из таких деталей, как:

• латунный корпус;
• обжимное кольцо;
• прокладки уплотнения из высокопрочной резины.

Применяются такие разъемные фитинги для металлопластиковых труб, как:

• уголки;
• тройники;
• переходники;
• крестовины;
• водорозетки.

Монтаж тепловых коммуникаций, при применении такого вида соединений, как резьбовые обжимные фитинги для металлопластика, позволяет с легкостью производить стыковку труб разных видов, изготовленными из таких материалов, как:

• сталь;
• полипропилен;
• медь;
• пластик.

Цанговые фитинги для металлопластика

Посредством фитингов металлопластиковые отводы мгновенно соединяются с биметаллическими отопительными приборами. А тройники позволяют в одной системе разводить или соединять самые разнообразные контуры.

Компрессионные модели

Все чаще выбор падает на для металлопластика. Это соединение выдерживает сильное давление и не боится высоких температур. Состоит такой стыковочный комплект из следующих элементов:

• гайка накидного механизма;
• штуцер;
• разрезанное кольцо обжимной конструкции.

Наличие штуцера с уплотнительными кольцами делает соединение всех деталей надежным и безаварийным на длительный срок эксплуатации. Разъемные комплектующие элементы способствуют простому демонтажу для ремонта и обратной сборке.

Но есть и некоторые недостатки. Компрессионные модели под металлопластиковую трубу имеют свойство ослаблять зажим через некоторые промежутки времени. Это создает риск образования протечки. Поэтому за ними необходимо постоянно наблюдать и проверять прочность сцепления.

Пресс – фитинги

Эти модели предназначены только для стыковок внутренних коммуникаций. Так как низкие температуры влияют на внутренние элементы, и может возникнуть вероятность прорыва трубы или стыка. Они имеют несложное строение, и состоят из таких деталей, как:

Пресс-фитинги для трубопровода

• основной корпус;
• шайба из тефлона;
• насколько колец;
• пресс-гильза.

Такая конструкция является полностью неразборной и не разрезной. Для монтажа с другими компонентами необходимо сильное механическое воздействие. Достигается это с помощью специальных приспособлений, имеющих ручной или гидравлический усилитель.

Стыковочный блок, где задействованы пресс-фитинги для металлопластиковых труб, гладко прилегает к обоим соединенным концам – так, что место крепления становится почти незаметным.

Как достоинством, так и недостатком является монолитность фитинга. С одной стороны, это наиболее надежное скрепление отрезков магистрали из всех известных. С другой стороны, при возникновении любой неисправности придется удалять весь участок теплопровода.

Пресс-конструкции выпускаются таких видов, как:

• соединительная муфта;
• угольник;
• тройник.

Главным принципом всех видов соединений является простота в обращении и надежность в эксплуатации. Не так давно начался выпуск совершенно новой по своим характеристикам продукции, так называемый тип Push Fit, изготовленный из пластика.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком

Тип резьбы и ее размер подбираете в зависимости от вида используемого крана

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

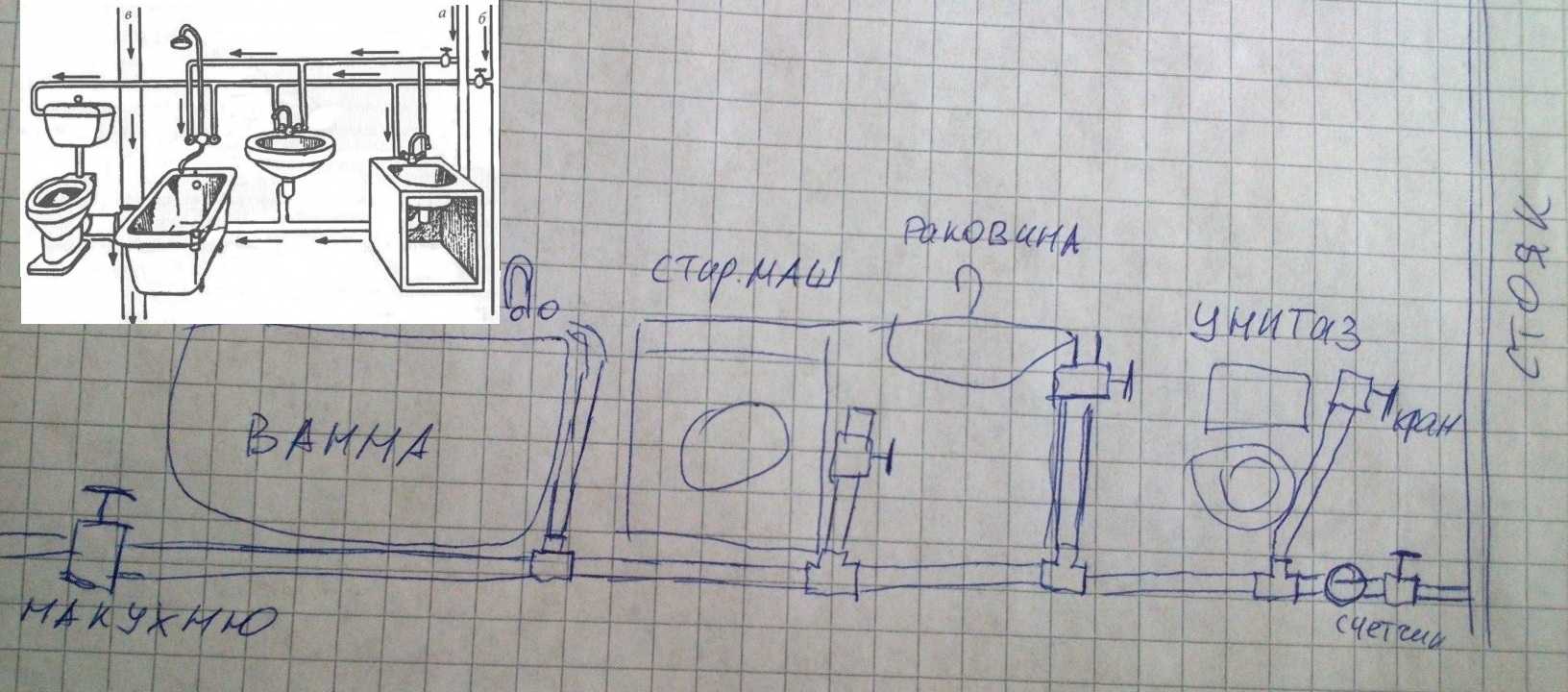

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Рекомендации

Пара советов по выбору:

При приобретении металлопластиковых труб можно сэкономить и не переплачивать за арматуру. Поэтому оптимально выбирать изделия с размером 16х2. Экономия составит примерно 50-60%. Стоимость фитингов для 20-миллиметров труб относительно высока. Поэтому если в водоснабдительной системе приемлемое давление, допускается устанавливать трубы с диаметром 16 мм. Ущерба качеству при этом не будет

Чтобы не ошибиться и не потратить средства впустую, при покупке новых труб стоит обратить внимание на размер старых. Однако показатели металлических и металлопластиковых труб могут отличаться

К примеру, если на стальных трубных изделиях водоснабжения обозначено «ДУ 15», это число показывает внутренний диаметр. А вот у металлопластиковых труб компании обычно обозначают наружный диаметр и толщину стенки. Если не удалось найти трубы с точно таким же размером, можно приобрести изделия с чуть большим диаметром. Металлопластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, например, из меди или стали. Поэтому если устанавливаются трубы большой длины, желательно принять меры для предотвращения сжатия и расширения. В противном случае трубы будут изнашиваться быстрее. Чтобы предотвратить износ или преждевременные поломки, желательно использовать зажимы для труб, а также не делать слишком жесткое прикрепление трубы к стене или другой точке упора — трубе нужно куда-то расширяться. Если трубы планируется подвергать воздействию экстремальных температур, стоит позаботиться о хорошей изоляции.

Таким образом, компании-производители выпускают преимущественно трубы с диаметром 16 мм, 20 мм, 26 мм, 32 мм и 40 мм. Однако при необходимости и желании возможно найти изделия с диаметром 50 мм и 63 мм. Размеры металлопластиковых труб, внутренний и внешний диаметр стоит подбирать в зависимости от назначения изделий. В противном случае возможны утечки и быстрый износ системы.

Пример реализации отопления металлопластиковыми трубами:

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Технические характеристики металлопластиковой трубы для отопления

Многослойный материал состоит из полимерного, клеевого и армирующего слоев. Армирование может быть наружным по внешнему слою или внутренним. Внутреннее армирование считается более прочным и удобным при обустройстве системы отопления. Внешний полимерный слой является защитой для фольги из алюминия, снижает линейное расширение деталей, предупреждает дефекты внутреннего туннеля.

Стандартные размеры изделий:

• толщина стенки 2-3 мм;
• наружный диаметр 16-63 мм;
• толщина слоя алюминиевого армирования 2-7 мкр.

При изгибании руками радиус не должен превышать 80-550 мм, с применением трубогиба можно гнуть на 50-180 мм. Металлопластиковые трубы для отопления применяются в системах с рабочими температурами теплоносителя до +95 С, возможны кратковременные пиковые нагрузки до +110 С. Показатели рабочего давления в системе до 10 бар при нагреве теплоносителя в +95 С. Разрушение оболочки наблюдается при достижении пика давления в 80-90 бар. Это очень большие амплитуды, поэтому трубы с армированием можно применять в магистралях автономного и центрального теплоснабжения.

Достоинства и недостатки

Стойкость к перепадам температурного режима теплоносителя и скачкам давления – важные, но не единственные преимущества.

Труба композитная имеет ряд прочих плюсов:

• гибкость;
• поддержание стабильности формы при циркуляции теплоносителя – перекручиваний в контурах не бывает;
• небольшая масса;
• монтаж на фитинги без применения сварки;
• выглаженные внутренние стенки предупреждают заиливание системы, поскольку мусор не зацепляется за шероховатости и потому выносится потоком;
• герметичность, что объясняет отсутствие воздушных пробок;
• прочность и долговечность;
• низкий уровень шума при работе;
• пониженная теплопроводность.

Трубы стоят относительно недорого, а сборка на фитинги упрощает процесс монтажа – обустройство системы не доставит сложностей.

Минус один – дефекты при механических повреждениях, поэтому при выкладке участков на открытых пространствах, магистраль нужно защищать, это предупредит порчу как от ударов, так и от пониженных/повышенных температур внешней среды.

Монтажный инструмент

Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.

Пресс-клещи

Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.

Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.

Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.

Рис. 9 Ручные пресс-клещи и их комплектация

Ручные

Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.

Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.

Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.

К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.

Стоимость самого инструмента может существенно отличаться у разных производителей почти на порядок, недорогие модели среднего качества можно приобрести в районе 10000 – 20000 руб.

Рис. 10 Гидравлический обжимной инструмент

Гидравлические ручные

Ручной гидравлический инструмент оснащен гидроприводом, благодаря чему развиваемое им прижимное усилие намного выше, чем у ручных аналогов.

При помощи ручного гидравлического инструмента можно обжимать трубы диаметрами 16, 20, 26 и 32 мм как из металлопласта, так и из тонкостенной нержавейки и меди.

Благодаря невысоким размерам и коротким ручкам, ручным гидроинструментом можно проводить обжимание в труднодоступных местах. Данный инструмент отлично подойдет как для бытового использования, так и для профессионального применения.

Хотя гидравлические клещи дороже ручных, если подойти к их приобретению с умом и заказать товар из Китая на ресурсе Алиэкспресс, вполне можно уложиться в сумму 10000 руб.

Цанговые или резьбовые элементы

Детали представляют собой соединительные элементы с цилиндрической резьбой, выполненной по ГОСТ 6357-81. Используются для обустройства герметичного резьбового соединения, необходимого для удлинения линии, прокладки дополнительных ветвей магистрали или установки на трубу различного оборудования.

Цанговые фитинги обеспечивают надежное разборное соединение, которое можно неоднократно демонтировать и вновь монтировать. Это наиболее дорогая по стоимости разновидность деталей. Изделие состоит из нескольких частей:

Основа, изготовленная из латуни с особым покрытием.Уплотнительная резиновая прокладка.Обжимное кольцо.

Грамотная установка цангового фитинга проводится в несколько этапов:

Определяем место установки детали, при этом нужно помнить, что такие фитинги нельзя устанавливать на участках, к которым впоследствии не будет доступа.

Например, при скрытой прокладке магистрали в стене или обустройстве теплого пола.Готовим трубу к монтажу. Для этого обрезаем ее труборезом до нужного размера. Слегка деформировавшийся отрез детали поправляем калибратором.

Торец зачищаем от шероховатостей и заусениц.Берем фитинг, откручиваем с него гайку и снимаем кольцо. Надеваем их на трубу.Трубу устанавливаем на штуцер фитинга и выравниваем.Устанавливаем на место обжимное кольцо.Вручную закручиваем гайку до упора, после чего слегка подтягиваем ее ключом

Очень важно не перетянуть гайку, иначе резьба будет сорвана, а деталь испорчена

Соединение готово.

К недостаткам такой системы можно отнести значительные затраты времени на выполнение соединения

Кроме того очень важно контролировать степень затягивания гайки, если она будет затянута недостаточно, узел даст течь. Выполненное соединение нуждается в контроле в процессе эксплуатации, поскольку гайка может со временем ослабнуть и потребуется ее подтянуть. Разъемная  фурнитура, предназначенная для металлопластиковых труб, выпускается в различных исполнениях

К примеру, тройник может иметь штуцер и две цанги, гайку и две цанги, три цанги т. п

Разъемная  фурнитура, предназначенная для металлопластиковых труб, выпускается в различных исполнениях. К примеру, тройник может иметь штуцер и две цанги, гайку и две цанги, три цанги т. п.

Правила установки и замены

При соединении металлопластиковых труб не надо нарезать резьбу, но тщательно подготовить торец все же придётся. Подготовка трубных элементов к стыковке включает в себя:

• Обрезку трубы под прямым углом.
• Выпрямление профиля изделия с помощью калибровщика.
• Снятие ровной фаски с торца трубы.
• Зачистку торца изделия от пыли и остатков стружки.

В теплое время года работы можно начинать сразу независимо от того, где были складированы стройматериалы. Зимой их сначала размещают на несколько часов в теплом помещении, где они смогут высохнуть от конденсата и прогреться до комнатной температуры. Потом можно будет приступить к монтажным работам.

По окончанию сборки металлопластиковый трубопровод проверяют на наличие протечек. Если какие-то соединения подтекают, их надо или переделывать — в случае использования пресс-фитингов, или подтягивать, если сборка выполнялась на обжимных деталях.

Для ремонта фитингов разъемного типа желательно использовать специальный сменный набор деталей фирмы-производителя.

Технология монтажа

Установку фитинга обжимного типа выполняют по следующей схеме:

1. Подготовка торцов соединяемых металлопластиковых труб по описанной последовательности.
2. Разборка фитинга на элементы.
3. Надевание на трубу поочередно накидной гайки, уплотнительной прокладки, разрезанного кольца, второй уплотнительной прокладки, а затем плотная вставка в нее штуцера.
4. Закручивание гайки до упора сначала рукой, а затем разводным ключом.

Монтаж пресс-фитинга состоит из следующих этапов:

• Подготовка трубных деталей аналогичным образом.
• Смазка края трубы мыльным раствором.
• Вставка в металлопластиковую трубу фитинга с пресс-гильзой.
• Обжимание гильзы клещами.
