Экраны и каркасы для ванной: изготовление и установка самостоятельно

Виды экранов

Экраны для ванны бывают сплошные, распашные и раздвижные.

  • Сплошной или глухой экран – декоративен, устанавливается просто и быстро, с использованием каркаса или без него, но имеет и минусы: затруднен доступ к сантехническим коммуникациям, нет возможности провести полноценную уборку помещения, не используется свободное пространство.
  • Распашной – дает доступ к коммуникационным узлам, функционален, обеспечивает доступ для уборки, устанавливается на каркас, но распашные дверцы в открытом виде занимают свободное пространство комнаты.
  • Раздвижной экран, — пожалуй, самый оптимальный вариант для ванных комнат. Сохраняется свободный доступ для уборки, проверки и ремонта сантехнических узлов. Устанавливается на каркас.

Экран из гипсокартона под плитку в ванной. Разновидности экранов по особенностям консрукции

По этому критерию выделяют следующие группы:

Безусловно, глухие экраны смотрятся аккуратно и эстетично, но это небезопасный вариант, грозящий появлением в ванной сырости и плесени. А в квартире городского многоэтажного дома его и вовсе лучше не рассматривать.

Глухие экраны или имеющие лишь ревизионное окошко для доступа к системе слива. Как говорилось выше – это далеко не лучший вариант конструкции, особенно для ванной в квартире многоэтажки. При большом желании подобный экран допустим в ванной частного дома, где полностью отсутствует риск залить соседей снизу. Но в этом случае следует быть готовым к возможности проявления плесени из-за плохо вентилируемого пространства в условиях повышенной влажности.

Оптимальным вариантом будет конструкция, позволяющая добраться до любого уголка пространства под ванной.

Стационарные, съемные, раздвижные варианты или с полностью распахивающимися дверцами. Стационарно, скажем, может быть установлен каркас, на котором будут закреплены съемные или открывающиеся детали конструкции.

Каркас под ванну, имеющую криволинейные формы, лучше всего изготавливать из металлического профиля, на который затем фиксируются съемные детали декоративной обшивки.

Экраны могут быть прямыми или криволинейными. Прямые конструкция обустраиваются под ванну, имеющую традиционную прямоугольную форму. Более сложные же варианты придется устанавливать под современные акриловые модели, например, угловые.

Неплохим и легко реализуемым вариантом является монтаж под ванну влагонепроницаемой шторки. Шторку можно назвать самым доступным, не лишенным преимуществ способом закрыть неприглядный вид пространства.

Конструкции могут быть каркасными или же выполненными из одного материала. Для обустройства каркаса могут быть применены металлические профили или деревянный брус.

Как сделать экран из гипсокартона, МДФ, OSB

Работать с гипсокартоном несложно, его стоимость невысока. Вначале устанавливается каркас, оптимально из металлического профиля, можно и из деревянного бруса размером 0,4х0,4 см. Брус предварительно обрабатывается антисептиком, желательно его покрыть влагостойким лаком, так каркас прослужит более долгое время. Каркас следует немного углубить ближе к ванне, ведь после установки гипсокартона на него будет уложен отделочный материал. При монтировании каркаса необходимо пользоваться строительным уровнем и отвесом. Влагостойкий гипсокартон имеет зеленый цвет.

https://youtube.com/watch?v=D8fI0SLrQXU%3F

Монтаж экрана:

  • разметить лист гипсокартона;
  • заготовки вырезать строительным ножом;
  • наметить и вырезать техническое окошко. Прикрутить петли и навесить дверцу;
  • соединение панелей осуществляется под углом 90 градусов саморезами;
  • прикрепить плиты к каркасу саморезами через 10-15 см друг от друга;
  • от пола и края ванны нужно оставить отступы около одного сантиметра, так как при попадании на гипсокартон влаги он может немного расшириться, набухнуть;
  • гипсокартон грунтуют, поверх грунтовки укладывается выбранный отделочный материал – плитка керамическая, обшивка из пластиковых панелей и др.

Обшивка каркаса плитами МДФ, ОСП практически идентична монтажу экрана из гипсокартона, но есть один нюанс – перед установкой плиты обрабатываются специальным влагооталкивающим составом и тщательно грунтуются с обеих сторон.

https://youtube.com/watch?v=Fx4mko4OF38%3F

Изготовление каркаса экрана

Размер профиля определяется шириной используемого материала и толщиной декоративной отделки – для гипсокартона и OSB она является обязательной, а панели МДФ или пластик дополнительного декорирования не требуют. Если планируется устройство раздвижной системы, то следует приобрести и направляющие полозья, аналогичные с теми, которые используются в шкафах купе. Для формирования удобного подхода к ванне следует предусмотреть или специальный отступ в 5-10 см от края ванны вглубь или устанавливать наклонный вариант каркаса.

Доступ к коммуникациям может быть обеспечен двумя способами: сразу за открытыми дверцами или за дополнительной внутренней панелью, например, из мдф – в этом случае внешнее пространство имеет более презентабельный вид. Но доступ к коммуникациям можно оформить и оригинально, например, в технологическое окно предусмотреть установку выдвижного ящика, который, при необходимости, легко полностью выдвигается.

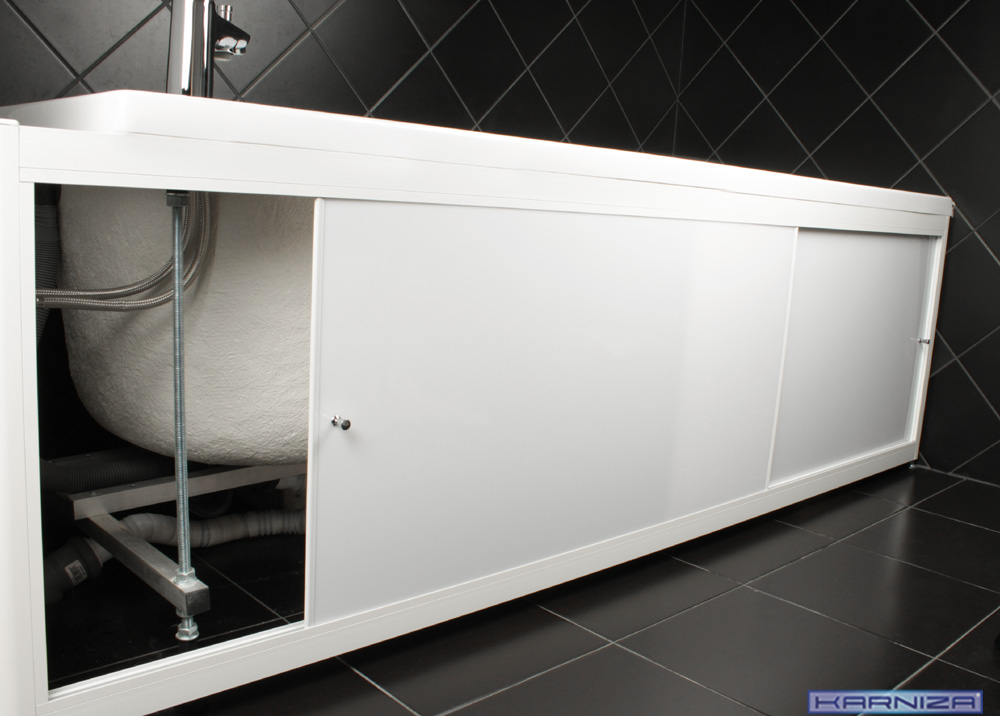

На фото раздвижной экран для ванн

Виды и особенности раздвижных экранов

Несмотря на то что раздвижной экран является более сложной конструкцией, чем сплошной, он все же очень прост в сборке и установке. Демонтаж изделия тоже несложен. Самые простые модели оснащены пластиковым или алюминиевым каркасом, верхняя и нижняя планка которого имеют профиль в виде буквы Ш. В эти пазы устанавливают две-три фанерные или пластиковые панели.

Алюминиевый профиль Ш-образный

Более дорогие модели оснащены системой роликов, которые являются переходным звеном между каркасом и ребрами «дверок». Такие экраны более удобны в эксплуатации, так как сдвигать и раздвигать в них панели намного проще.

Ролики позволяют легко и бесшумно открывать дверцы

В среднем ценовом диапазоне представлены модели из недорого пластика и тонких трубок из анодированного алюминия. У каждого из этих видов материалов есть свои достоинства и недостатки. Пластиковые панели хрупкие, но имеют несомненное преимущество: влагостойкость. Каркасы из анодированного алюминия обладают большей прочностью, но подвержены коррозии. Ржавчина развивается в местах повреждений (царапин). Избежать их появления весьма сложно, так как ванная – регулярно эксплуатируемое помещение.

Конструкции экранов под ванну разработаны с учетом габаритов этого сантехоборудования. Стандартная длина каркасов – 150-180 см. Высота – 56-58 см. При необходимости такие каркасы можно с легкостью укоротить, отпилив часть верхней и нижней планок с помощью пилки по металлу. Но нарастить длину каркаса не получится.

Раздвижные пластиковые и акриловые экраны могут быть разными: в виде складных штор, сдвигающихся панелей и открывающихся дверей. Последние используются для моделей из более массивного материала: МДФ.

ПроизводителиМатериалыОсобенностиСредняя цена

Alavann (Россия)

Пластик, ластик с акриловым покрытиемПанели разных цветов и оттенков, с фотопечатью3600 руб.

Ravak Avocado (Чехия)

АкриловыеФигурная форма экрановОт 12 000 руб.

Jacob Delafon (Франция)

Акриловые, пластиковыеИзготовление на заказОт 11 000 руб.

Преимущества и недостатки самодельных экранов

Преимущества самодельных экранов для ванн кроются в возможности:

  • создать уникальную и неповторимую деталь интерьера;
  • изготовить конструкцию с формой и наполнением, которые полностью удовлетворят запросы пользователей;
  • использовать материалы, идеально сочетающиеся с остальным интерьером;
  • наделить изделие функционалом, необходимым для конкретной семьи;
  • сэкономить на услугах мастеров.

Помимо очевидных достоинств, у самодельных экранов есть не менее очевидные недостатки:

  • процесс установки «заграждения» весьма трудоемок – будьте готовы к выполнению большого объема работ;
  • помещение во время ремонта нельзя будет использовать по назначению;
  • отсутствие строительных навыков может сказаться на качестве изделия.

Заключительный этап монтажа экрана

На данном этапе вам нужно:

  • обработать все места стыка листов специальной самоклеящейся лентой – серпянкой;
  • замазать черновой шпаклевкой все места вкручивания саморезов, а также стыки;
  • все неровности следует счистить с помощью наждачной бумаги;
  • далее наносим финальную шпаклевку, которая должна идеально выровнять поверхность. При обнаружении после высыхания шпаклевки незначительных неровностей, затираем их наждачкой.

После этого можно приступать к окончательной отделке. Поскольку это все же ванная, то чаще всего ниши отделывают керамической плиткой под цвет общего интерьера. В данной ситуации следует приклеивать плитку, а не использовать в качестве скрепляющего средства цементно-песочный раствор. Такой подход позволит вам значительно снизить нагрузку на конструкцию и ускорит процесс финальной отделки.

Как клеить плитку на экран из гипсокартона

Клеить плитку следует следующим образом:

  • грунтуем гипсокартон;
  • наносим клеящий раствор на плитку и на рабочую поверхность;
  • класть плитку следует так, чтобы швы на нише совпадали со швами между плитками на стенах.

Помимо керамической плитки можно использовать водоотталкивающую краску. Это менее популярный и предпочтительный вариант отделки, но и он также иногда встречается. При наличии дверок их можно обшить пластиком или просто покрасить.

Другие варианты отделки здесь практически не применяются, так как микроклимат помещения очень быстро испортит их внешний вид.

В случае точного следования вышеприведенной инструкции ваш экран под ванной будет не только красивым, но и функциональным. Наличие такой конструкции сделает вашу ванну намного более привлекательной.

Материалы и требования к ним

Экран под ванну своими руками делают из:

  • оцинкованного профиля, обшитого листовым материалом:
    • влагостойким гипсокартоном;
    • влагостойкой или ламинированной фанерой толщиной не менее 10 мм;
    • ГВЛ (хороший выбор, так как абсолютно не боится влажности и не деформируется);
  • кирпича;
  • газобетона толщиной 50 мм;
  • пластиковых панелей и направляющих для их монтажа (этот вариант исключительно декоративный, подходит только для чугунных или стальных ванн).

Все эти конструкции, кроме последней, нуждаются в финишной отделке. Чаще всего это керамогранит или керамическая плитка, такая же, как уложена на стены ванной комнаты.

Наиболее распространенный вариант самодельного экрана для ванны — из профилей и гипсокартона. Чтобы конструкция была надежной и не прогибалась при нагрузках, профиля надо брать с толстой стенкой, можно — усиленные. Также обязательное условие — хорошее качество оцинковки. По возможности надо брать фирменные профиля, чтобы не было потом проблем — все-таки в ванной повышенная влажность — это норма.

Каркас из оцинкованного профиля под обшивку листовым материалом

Листовой материал для каркаса должен быть влагостойким. Это обязательное условие. И даже в этом случае перед монтажом не помешает его прогрунтовать составом, повышающим водоотталкивающие свойства. Неплохо, если этот состав еще и антибактериальный — защита от плесени и грибков не помешает.

Кирпичные экраны делают в основном под акриловые ванны — чтобы можно было часть нагрузки перенести на стенку из кирпича. Хотя, при желании, каркас из профиля можно сделать с достаточной несущей способностью — сделать двойные усиленные стойки.

Если решено делать экран под ванну из кирпича, его надо использовать керамический, красный. Силикатный лучше не брать из-за его гигроскопичности. Керамический кирпич тоже гигроскопичен, но впитывающая его способность меньше. Чтобы минимизировать возможные проблемы (раскрашивание от высокой влажности), кладку с внутренней стороны желательно покрыть слоем штукатурки. Это непросто, но при желании возможно — наносить раствор по мере возведения экрана. Особой аккуратности не требуется, главное — защитить кирпич от влаги.

Кирпичный экран под ванну готов к укладке плитки

Еще один вариант экрана под ванну, который можно сделать своими руками — из газобетона. Этот материал легко обрабатывается. Требуемый рельеф формируется легко, хоть острой железкой, а режется блок обычной пилой. При всем при том, блоки имеют неплохую несущую способность. Так что и этот материал может быть использован для самодельного экрана под акриловую ванную. К тому же блоки имеют большие размеры, так что складывается эта небольшая стеночка очень быстро.

Укладка экрана под ванну из пенобетона

Обратите внимание! На фото выше вы видите подработанный с одной стороны блок. Это сделано для того чтобы после укладки плитки она была вровень с бортиков ванной, а не выступала наружу. С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея

С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея.

На фото мастер держит подработанную часть направленной вниз, но при укладке блок переворачивают. В таком положении на его нижнюю часть наносится клей, который фиксирует блок к полу. Клей наносят еще на одну боковую грань и на верхнюю часть. Так обеспечивается фиксация с бортиком ванны и предыдущим блоком. Технология изготовления экрана под ванну из газобетона несложна, если есть хоть какой-то опыт кладки, справитесь.

Материалы для сооружения экрана для ванной

В последнее время прилавки строительных магазинов просто изобилуют различными материалами, из которых можно сделать экран для ванной

При этом важно учитывать, что конструкция будет постоянно подвергаться воздействию влаги и пара. Поэтому важно, чтобы материалы для изготовления подобной декоративной системы могли выдержать такие условия

Среди многообразия вариантов хочется выделить следующие материалы, которые подойдут для использования в ванной:

  • силикатный или красный кирпич;
  • влагостойкие листы гипсокартона, которые на финишном этапе обшиваются декоративными материалами: плитка, штукатурка или влагостойкие обои;
  • влагостойкие листы МДФ;
  • листовой пластик;
  • стеклянные или зеркальные панели;
  • древесина;
  • акриловые листы;
  • керамическая плитка.

Подходящих материалов просто огромное количество, поэтому выбор будет зависеть от предпочтений владельца квартиры. Все рассмотренные материалы, кроме декоративных готовых панелей, прекрасно подойдут для самодельного сооружения экрана под плитку, штукатурку или влагостойкие обои.

Оригинально будет смотреться пластик, который даже без декоративной обшивки будет выглядеть довольно привлекательно, притом, что его стоимость доступна каждому. Материал неприхотлив в уходе и имеет достаточно большой эксплуатационный ресурс.

Экран, отделанный керамической плиткой, является одной из наиболее популярных конструкций, поэтому встречается чуть ли не в каждой современной квартире. Керамическая плитка материал прочный и долговечный, он легко моется и не напитывает влагу, при этом на его поверхности не образуется плесень или грибок.

Стеклянные или зеркальные панели, несмотря на свою внешнюю хрупкость, достаточно надёжные и практичные материалы. Кроме этого, использование зеркал зрительно расширит пространство ванной комнаты.

Древесина имеет высокие экологические параметры и гармонично подчёркивает различные стили ремонта. Конструкция из дерева, при правильной обработке антисептическими и водоотталкивающими препаратами, прослужит достаточно долго.

https://youtube.com/watch?v=etNdL0g7qQ0

Необходимость экрана

Нижняя ее часть остается открытой для обозрения, а здесь располагается система слива и другие коммуникации. Закономерно возникает логичное решение – создание стенки, закрывающей пространство под ванной. Такая стенка получила название экрана под ванну. Она устанавливается в передней части и по бокам.

Главная цель установки экрана – маскировка ножек и сантехнического оборудования. Но одновременно на него возлагаются и дополнительные задачи. Размеры экрана достаточно большие, и расположен он так, что сразу бросается в глаза. Это дает возможность с его помощью создать оригинальный, интересный дизайн, способный изменить стиль всего интерьера помещения.

Второе преимущество экранов – возможность полезного использования дополнительного пространства. В закрытой зоне под ванной можно хранить хозяйственные принадлежности, моечные средства и бытовую химию, сантехнические инструменты и приспособления, другие необходимые в хозяйстве предметы.

https://youtube.com/watch?v=XbxQSIvaV4w

Типы экранов

С учетом назначения экраны подразделяются на 2 основных типа:

  1. Неподвижная конструкция. Это стационарная стенка, которая воздвигается только с декоративной целью. Доступ для ремонта сливной системы или проведения уборки обеспечивается спереди путем временного демонтажа стенки. Или сбоку через специально оставленный проем. Такие экраны могут возводиться путем кирпичной кладки с облицовкой из плитки или установки каркаса с закрепленными на нем панелями.
  2. Подвижная конструкция или экраны с подвижными элементами. Данный вариант расширяет функциональные способности. Он закрывает пространство под ванной, но дает возможность свободного доступа в любой нужный момент.

Выделяются такие основные разновидности подвижных конструкций:

  1. Раздвижной экран под ванну. В такой конструкции элементы стенки имеют возможность перемещаться параллельно друг другу по направляющим полозьям. Так может выполняться вся передняя стенка или только дверца.
  2. Экран с откидными дверцами. Их створки закрепляются на шарнирах в верхней или нижней части, что обеспечивает их откидывание вверх или вниз.
  3. Экран с поворотными (распашными) створками дверей. Это типовой вариант, когда створки закрепляются на боковых шарнирах (петлях).

Поворотный и откидной варианты отличаются простотой монтажа, но имеют характерный недостаток. Для открывания створок необходима площадь, а это в небольших ванных комнатах порой становится проблемой. Раздвижной экран лишен этого недостатка, т. к. створки перемещаются вдоль стенки. Минусом признается более сложный монтаж. Полозья должны устанавливаться с предельной тщательностью для исключения заклинивания. Проблемы с открыванием возникают при набухании или деформации створок, это повышает требования к используемому материалу.

Сборка заводского комплекта для акриловой ванны

Установка каркаса под акриловую ванну.

В заводскую комплектацию входит сборная конструкция. Она выигрывает у самодельного варианта с точки зрения возможности многократного демонтажа и установки без повреждения деталей.

Сборка выполняется по следующему алгоритму:

  1. Сварная рама фиксируется на дне ванны. На полу раскладываются элементы конструкции. Количество и вид деталей сверяются со списком, прилагаемым к комплекту.
  2. Монтируются вертикальные стойки. Шпильки с накрученными гайками вставляются в угловые отверстия рамы и ввинчиваются в пластиковые ножки. Небольшой зазор, оставленный во время крепления между станиной и опорами, позволит выставить требуемую высоту каркасного сооружения.
  3. Конструкция регулируется по горизонтали. Процедура выполняется строительным уровнем.
  4. Саморезами каркас соединяется с ванной. Вначале фиксируется усиленная пластина на днище емкости. После этого закрепляются закладные фрагменты, расположенные по углам.
  5. На раму монтируются ножки. Крепление выполняется шпильками, которые вкручиваются в специальные отверстия. Линейкой или рулеткой регулируется требуемая высота. Для эффективной фиксации применяются гайки.
  6. На завершающем этапе ванна переворачивается в исходное положение и придвигается к месту монтажа. На стене отмечаются участки для фиксации. В заводскую комплектацию акриловой ванны входит несколько крепежных пластин, которыми закрепляются ее борта. Для сантехнических изделий стандартной формы предусмотрено 4 фиксатора по длине и 2 по ширине.

В некоторых случаях готовая конструкция дополняется самодельными элементами, повышающими устойчивость опоры. Для создания усиленного каркаса сооружается добавочная подставка из крупногабаритного бруса, кирпича или пенобетонных блоков.

Конструкции

Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.

С широким бортиком или нет

Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.

Пример экрана ванны с широким бортиком

Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.

Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.

Функциональный экран для ванной с полочками

Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.

Выемка для ног

Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.

С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.

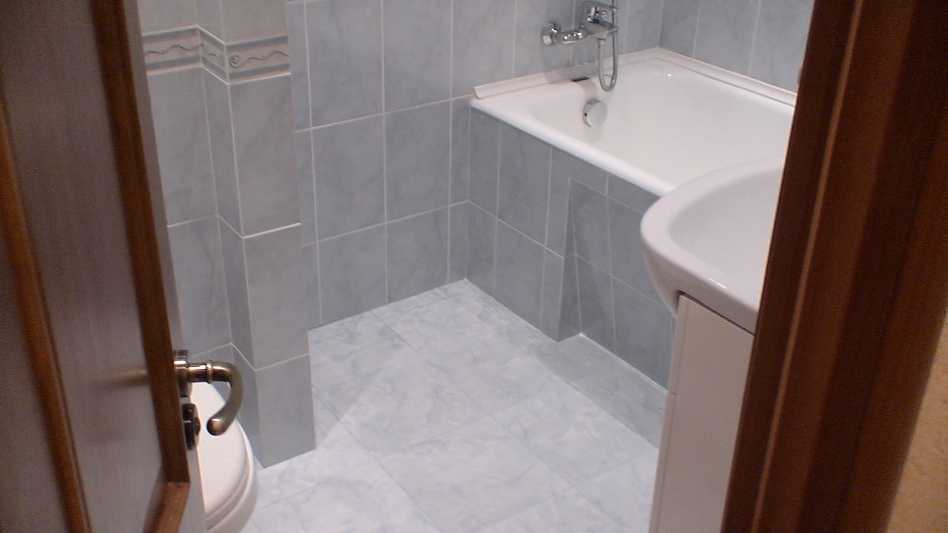

Небольшое углубление под ноги прямоугольной формы

Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.

В двух уровнях — необычно

Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном — можно, но сложно.

Каркас для наклонной плоскости

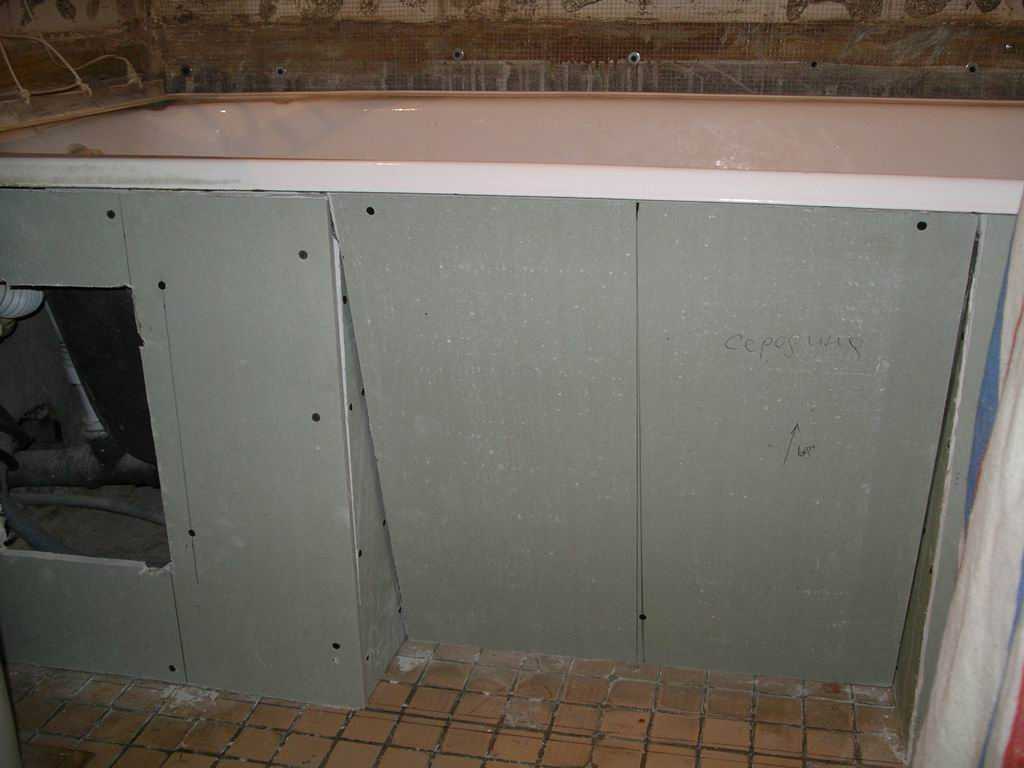

Обшивка гипсокартоном

Как выглядит в результате

Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.

Экран под ванну можно сделать не до пола

В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.

Люки для ревизии

Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.

Пластиковый сантехнический люк

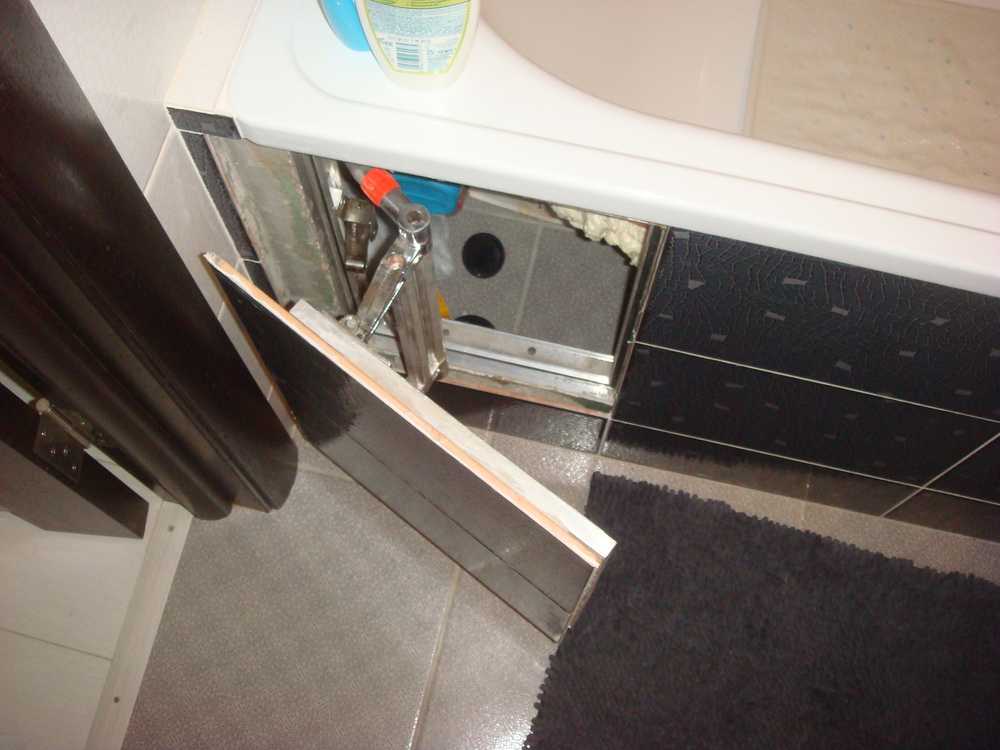

Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.

Вместо люка — съемная панель

Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.

На темной плитке с темной затиркой зазоров почти не видно

Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.

Виды ревизионных люков под укладку плитки

Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.

Так выглядит в закрытом состоянии

Открывается так

Работать удобно
