Дюбель для гипсокартона: виды, правила работы и 4 особенности

Виды и размеры

Разделение дюбелей на разные виды происходит исходя из множества факторов. По технологии крепления детали можно разделить на две группы:

• фиксация осуществляется за счет силы трения;
• дюбель закрепляется исходя из своей конфигурации.

Закрутить изделие в основание можно двумя способами – используя сквозной или предварительный монтаж. В первом случае сверлить ничего не нужно, деталь самостоятельно проходит в материал. Такая технология востребована в ходе устройства фасадов. Последний способ требует работы со сверлом. В основании необходимо просверлить отверстие, затем нужно установить в нем изделие и закрепить его при помощи шурупа.

По типу монтажа выделяют такие крепежные элементы:

• детали, которые нужно забивать в поверхность при помощи молотка (забивные изделия пользуются большим спросом);
• вкручиваемые изделия (для их фиксации на стене нужно пользоваться пистолетом).

Молли

Дюбель относится к типу дорогостоящей продукции высокого качества. Крепление этого элемента осуществляется в заранее проделанное отверстие, диаметр которого составляет 8 мм. Наличие двухзубцового борта помогает вплотную зафиксировать дюбель в гипсокартоне. Такая конфигурация исключает риск прокручивания в нем анкера.

Положительные особенности дюбеля данного вида:

• деталь прекрасно выдерживает высокие нагрузки;
• в случае необходимости элемент легко демонтируется;
• шурупы прилагаются к дюбелю (входят в комплект).

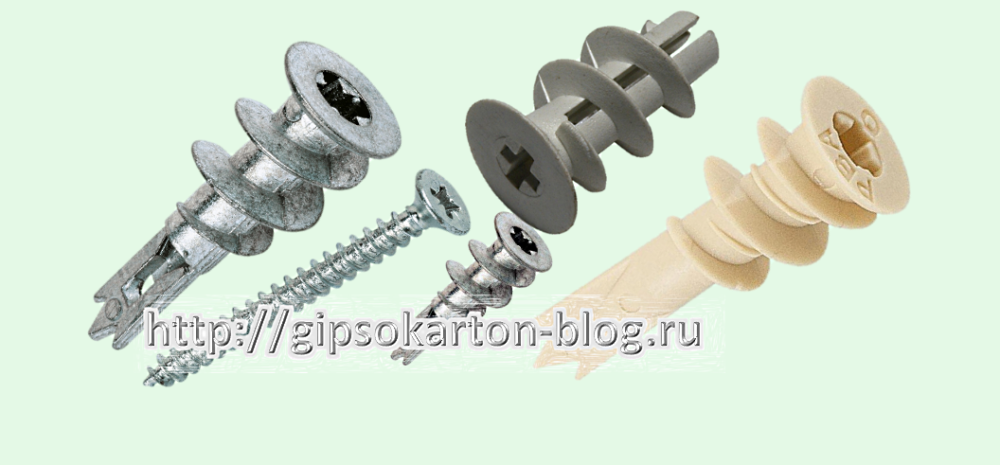

Дрива

Дюбель «улитка» – очень востребованное изделие, которое производится из металла и пластика. Такая разновидность приобретается чаще всего. Деталь крепится к листу следующим образом: делается отверстие 6 мм, в него устанавливается дюбель, а затем он врезается в гипсокартон по той же технологии, что и стандартный саморез. После монтажа дюбеля вкручивается шуруп 3,5 либо 4,5 мм.

Технология монтажа крепежа дрива достаточно проста, однако при покупке саморезов или шурупов следует учесть длину дюбеля, которая для изделий из пластика составляет 23 мм. Металлическая продукция выпускается длиной 33-44 мм.

Fischer PD

Еще один вид крепежных элементов для ГКЛ. Его конфигурация включает в себя пластиковое основание для шурупа. В ходе установки оно крепко прижимается к стыку с материалом и надежно фиксируется с шурупом. Данная особенность обеспечивает защиту от выпадения из листа.

Дюбель-гвоздь

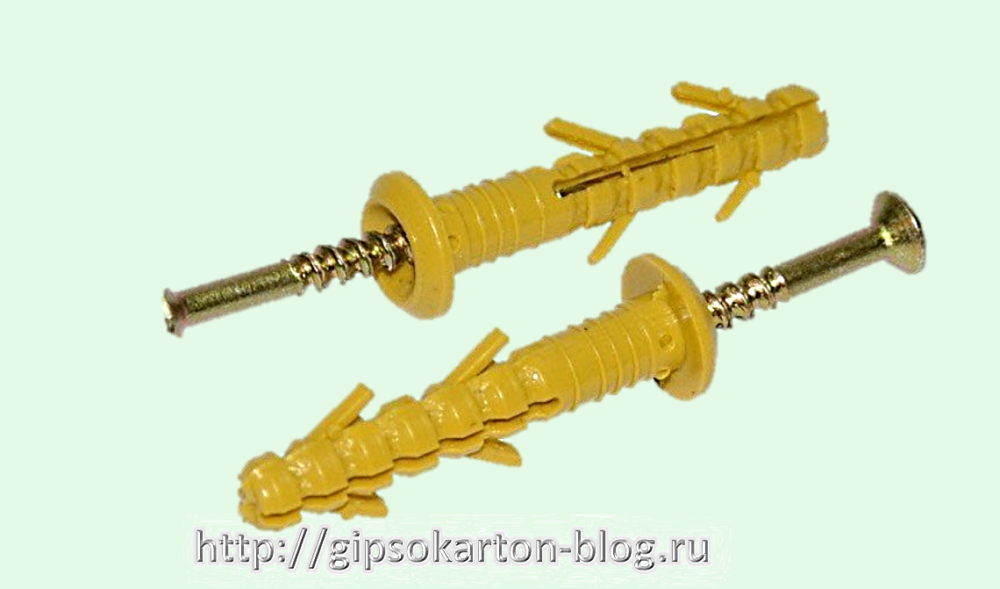

Предназначен для монтажа к бетону. Изделие состоит из 3 нейлоновых секций и специального отверстия в конце. Качественная фиксация достигается за счет распирания стенок одновременно в нескольких направлениях. Подобные дюбели рекомендованы к применению для сквозных установок, например, оконных или дверных конструкций, плинтусов и т. д.

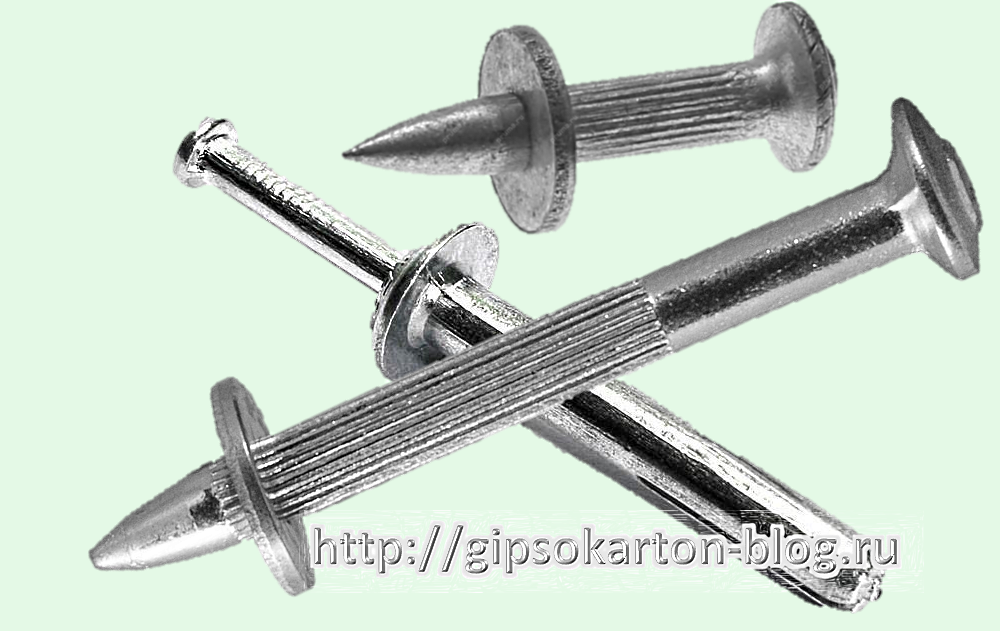

Продукция из стали, фиксируемая в основании при помощи пистолета, используется для монтажа конструкций с большим весом.

Дюбель-саморез

Реализуется для двухслойных или однослойных листов, которые оформлены декоративным покрытием, а также изоляционным материалом

Приобретая такое изделие, стоит обратить особое внимание на представленные варианты размеров, чтобы исключить ситуации, когда слишком длинный элемент выступает из обшивки

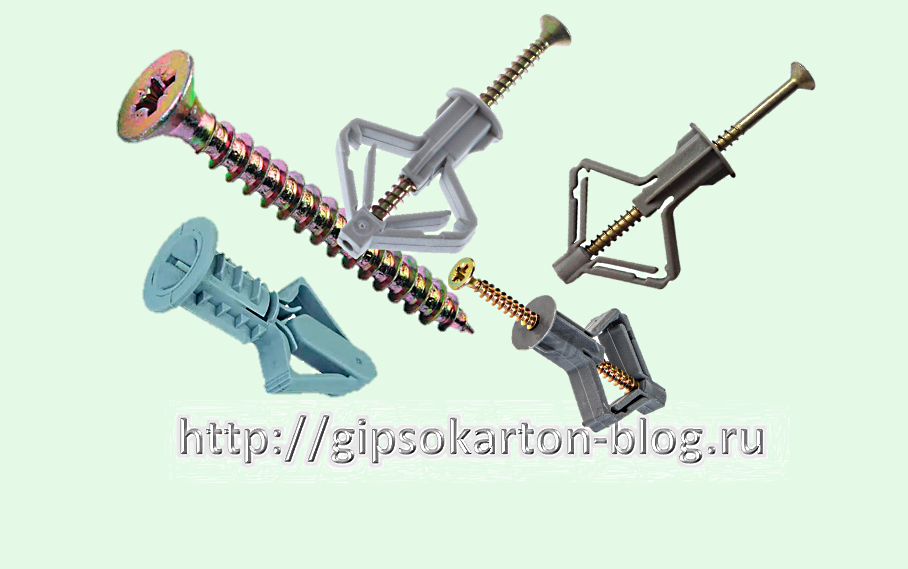

«Бабочка»

Деталь, имеющая на конце раскрывающийся разжимной упор, наличие которого позволяет дюбелю выдерживать достаточно серьезные нагрузки. Крепление элемента требует наличия отверстия в основании. Для фиксации изделие дополнено специальной манжетой. Дюбель-бабочка используется для материала толщиной не более 5 мм.

Дюбель-зонтик

Это самоустанавливающийся крепежный элемент, который раскрывается за плитой, что обеспечивает качественную фиксацию на поверхности. Его установка предполагает сверление отверстия. Чаще всего подобный вид применяется для потолочных поверхностей из ГКЛ.

Дюбель для гипсокартона со сверлом устанавливается путем вкручивания его в основание. При монтаже детали также стоит следить за ее длиной.

Винтовые изделия представляют собой комплект из распорного дюбеля и гвоздя. Надежность монтажа напрямую зависит от соответствия размеров изделий для тех или иных задач.

Существуют также химические анкеры. Они выпускаются в виде капсулы с клеящейся жидкостью и гильзой.

Немаловажным нюансом при подборе нужного дюбеля для ГКЛ является его размер. Производители таких крепежных деталей предлагают изделия со следующими диаметрами: 3; 4; 4,5; 5; 6; 8; 10 мм при длине от 12 до 260 мм.

Вникаем в программируемую деформацию дюбеля-самореза Drive Click TP10

Тест-драйв. Внимательно смотрим, как поведёт себя в работе дюбель-саморез Drive Click TP10 из полиамида.

Судя по конструкции, дюбель Drive Click TP10 является продвинутой версией дюбеля KLA M. В сетевых магазинах дюбель продается в упаковке от белорусской компании EKT. Однако, в сети есть информация, что такие дюбели также производит компания Spit. Впрочем это не самое главное. Важнее то, справляется ли дюбель такой сложной конструкции с задачей крепления предметов к гипсокартоновым стенам.

В одном из магазинов Леруа Мерлен приобретен комплект — 6 дюбелей и шесть шурупов 4,5х45.

Основные характеристики

Тип:	самонарезающий дюбель
Применение:	анкер для стен из стандартного гипсокартона, условно для стен из пористого бетона
Материал:	полиамид/нейлон
Вес:	1 грамм
Номинальная сила вырывания:	0,09 kN
Номинальная сила на срез:	н.д.
Артикул	565806.

Габариты и конструкция

Дюбель Drive Click TP10 имеет оригинальную конструкцию.

Толщина дюбеля (без учета резьбы) — 8 мм. Диаметр шляпки — 11 мм.

Хвостовая часть дюбеля — это сверло оригинальной формы — в виде трехзубчатой короны. Сам дюбель имеет оригинальные прорези. Их назначение — в процессе монтажа заставить сломаться дюбель в запрограммированных местах, увеличить распор корпуса дюбеля и усилить крепление.

Резьба имеет большой шаг — более 5 мм между соседними нитками. Столь широкий шаг резьбы позволяет без особых усилий вкрутить дюбель в гипсокартон, не разбивая излишне посадочное отверстие.

Внутренний диаметр — 5,5 мм.

Форма внутреннего профиля похожа на крестовой шлиц Phillips.

Чем закручивать дюбель Drive Click TP10

Рекомендаций от производителя относительно инструмента, которым лучше монтировать дюбель, к сожалению не обнаружилось. Поэтому будем пробовать все варианты: PH, PZ и прямой шлиц.

Phillips. Плотный контакт и уверенное закручивание обеспечивает только PH2. Кстати, именно этот шлиц и был использован в дальнейшем тест-драйве.

Pozidriv. Здесь так же лучше всего подходит PZ2. Существенной разницы в удобстве монтажа в сравнении с PH2 не выявлено.

Прямой шлиц. Из всех размеров прямого шлица, только 6 мм позволяет закручивать дюбель. Но и то, жало биты входит очень неглубоко — буквально 2-3 мм. Поэтому этот вариант плохо совместим с Drive Click TP10.

Проверка в деле. Монтаж в стандартный лист гипсокартона.

Производителем рекомендуется использовать дюбель Drive Click TP10 для крепления предметов к одинарному листу гипсокартона. Поэтому тестируем на стандартном листе толщиной 12,5 мм.

Для монтажа используем биту PH2 и шуруповёрт. Дюбель вкручивается легко (можно даже обойтись обычной отвёрткой). После небольшого затягивания (главное не переусердствовать) в листе сидит плотно, без люфта.

Фото с обратной стороны листа. Дюбель вышел сзади почти на 25 мм. Этот момент нужно учитывать при монтаже — за гипсокартоном должна быть пустота не менее 25 мм. Слева, кстати, виден хвостовик дюбеля KLA M из предыдущего тест-драйва. Хорошо видно, насколько Drive Click TP10 больше, чем KLA M.

Вкручивать в дюбель будем комплектный шуруп 4,5х45.

По началу шуруп закручивается строго по задумке производителя — входит в хвостовую часть, ломает ее. А дальше… Чтобы понять, что же произошло, посмотрите видео, которое мы специально сняли для наглядности.

Отломившийся хвостовик не стал углубляться в дюбель и не увеличил распор дюбеля. Он свободно вращался, не обеспечивая сколько-нибудь приличное крепление.

Мы повторили эксперимент трижды. И всё время тот же результат. Хвостовик отламывается …

Характеристика дюбелей “бабочка”

Дюбель-бабочка – это крепежный элемент, конструкция которого схожа с саморезами. Он представлен в специфической форме, а при закручивании прижимается, плотно прилегает особыми лапками к задней части материала. Это и отличает данный вид от обычного самореза для крепления гипсокартона к профилю. Благодаря этому удается увеличить площадь гипсокартона, на которую оказывается давление от массы подвешиваемого предмета. Если говорить другими словами, то представленный дюбель способен равномерно распределить нагрузку, которая оказывается на лист гипсокартона.

При отсутствии такого распределения обычный саморез, используемый при монтаже гипсокартона, может разрушить его по причине тяжелого веса подвешиваемой установки. И даже знание таблицы размеров саморезов по металлу и дереву ничем не поможет.

Саморезы для кровли из профнастила размер и другие данные можно узнать из данной статьи.

Конструктивные характеристики крепежа

Для представленного крепежного элемента характерны следующие конструктивные характеристики:

1. Применяют для крепежа одного или нескольких листов гипсокартона. Крепеж для профиля может осуществляться на ДСП, ГВЛ прочих материалов в форме листа необходимой толщины.
2. Реализуется в сочетании с саморезами, который идеально подходит под его длину и тип резьбы. Также можно задействовать с прочими шурупами, если элементы, входящие в комплект, не подходят по размерам. Сегодня для проведения отделочных и строительных работ специалисты часто применяю шуруп ГОСТ 1145 80.
3. На той области крепежа, которая находится внутри гипсокартонного листа (гкл), имеется ребристость. Именно благодаря им удается предотвратить вращение анкера-крепежа по часовой стрелке.
4. Резьба, выполненная на внутренней стороне головки крепежа, не дает ему складываться и зажиматься. Наличие внутренних лапок, закрепленных на этой головке, позволяют придать конструкции дополнительную жесткость в закрученном виде.
5. На основании указанных характеристик можно сказать, что этот тип крепления идеально подходит для монтажа гипсокартона. На такой материал можно крепить различные осветительные приборы, навесные шкафы, кронштейны для телевизоров и многое другое.

Разнообразие дюбелей

Наиболее часто применяемые дюбеля для гипрока, это:

• в виде саморезов. Они вкручиваются в гипсокартонный материал. Конец их похож на сверло. Их изготавливают из пластмассы, металла. Такую конструкцию применяют для крепления в гипсокартонных листах с одним или несколькими слоями. Преимуществом его является отсутствие необходимости предварительно делать отверстие;
• дюбеля из металла DRIVA имеют окончание в виде сверла. Монтаж проводят шуруповёртом. Подходит для работы с прочными плитами;

в виде бабочки. Закрепившись в гипроке, при вкручивании самореза, получает распор в листе и самопроизвольно разбрасывает на обратной стороне лепестки как у бабочки, происходит дополнительная фиксация;

• в виде зонта. Они оснащены крепёжными кольцам и крючками, для крепления тяжёлых люстр. Раскрыв плечи с обратной стороны потолка из гипрока, отлично распределяют напряжение на значительную площадь;
• металлический дюбель Молли. Устанавливается в гипсокартон, в предварительно просверленное отверстие. Дюбель забивают в отверстие без винта до упора. Зубцы на шляпке головки должны упираться в стену. Крепят его специальными клещами.

Дюбеля Дрива и Фишер: особенности крепежа

Дюбель Driva – наиболее популярный крепежный элемент. Производитель изготавливает Дрива в 2-х видах – пластик и металлический. Актуальнее и популярнее пластиковые крепежи.

Крепеж выполняется следующим способом:

1. В ГКЛ необходимо проделать дырку, диаметр которой 6 мм.
2. Затем в него вставляется дюбель.
3. Далее надо врезать отверткой в ГКЛ как саморез.
4. И наконец, последним действием будет вкручивание шурупа или самореза диаметром в 3,5 или 4,5 мм внутрь крестовидной щели дюбеля Driva.

Выбирая дюбель, надо учитывать длину, у металлического она до 44 миллиметров, а у изделия из пластика 23 мм. По стоимости такие дюбели под самый разный вид ГКЛ смотрится достаточно эстетично, и что ещё отличает крепеж – ему не требуется свободное пространство за листом. Еще одной разновидностью дюбелей является модель Fischer PD. Иначе такой дюбель называется бабочка. Состоит Fischer PD из пластика, то есть основания бабочки, в которое ввинчивается шуруп. В процессе монтирования Фишер прижимается к стыку и вплотную сцепляется с шурупом, благодаря чему создается защита от выпадания. Стоимость дюбеля не высокая, Фишер одна из самых привлекательных марок.

Как использовать?

Существует классификация дюбелей по различным критериям.

По способу закрепления выделяют дюбели:

• закрепляющиеся на поверхности благодаря силе трения;
• имеющие различные формы дюбеля и основания.

Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.

При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом необходимую деталь. С помощью такого способа вы, например, своими руками сможете прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля в упаковке предлагается специальная бита-насадка.

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом пользуются при креплении фасадов, кровли, утеплителя.

По способу монтажа различают дюбели:

• забиваемые молотком;
• вкручиваемые специальным строительным пистолем.

Для производства дюбелей применяют различные материалы.

• Пластмасса, в том числе полипропилен или нейлон.
• Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуры до -40 С. Минус: возможно появление трещин.
• Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуры до +140 С, но все равно теряет целостность тела.

• Полиамид или нейлон. Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
• Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован – подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.

Гипсокартон – материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно. Нельзя использовать режим перфоратора – это может повредить целостность листа.

Рекомендации по использованию крепежных элементов

Вкручивание метизов в гипсокартонную поверхность не представляет сложности, но нужно знать некоторые хитрости:

• Под дюбель высверливают отверстие чуть больше, чем диаметр метиза, иначе можно повредить хрупкий гипсокартон.
• Если закрепляемый груз имеет значительный вес, лучше использовать металлические изделия. Они созданы из цинковых сплавов, поэтому способны выдержать большие нагрузки.
• При работе с шуруповертом необходимо следить, чтобы крепление, зафиксированное в отверстии, не проворачивалось после установки, это негативно скажется на степени его прилегания. Специалисты советуют работать с инструментом на обычной скорости не до самого конца. Когда метиз должен занять окончательное положение, следует снизить обороты или докрутить вручную.
• Свободное пространство между дюбелем и гипсокартоном, оставшееся после монтажа, можно заполнить герметиком с акрилом. Резиновая основа поможет снизить давление на ГКЛ.

Под гипсокартоном часто находится каркасная конструкция. Оптимальный вариант – закрепить груз на каркасе. Тогда давление будет распределено настолько равномерно, что можно подвешивать на потолок или стену самое тяжелое оборудование или предметы интерьера.

Дюбели

Дюбель бабочка. Простой и удобный крепеж для мелких предметов интерьера, навешиваемых на гипсокартонную стену. Название свое получил из-за формы. Изначально продается в расправленном состоянии. При монтаже саморез вкручивается и складывает дюбель, увеличивая площадь опоры и образуя форму бабочки.

Крепеж для гипсокартона дюбель бабочка

В лист гипсокартона монтируется в вертикальном положении. Для исключения проворачивания имеет специальные ребра. Требует достаточного пространства внутри стены.

Дюбель Молли. Конструктивно похож на дюбель бабочку, но изготовлен из металла. Сам дюбель всегда одинаков, а вот шпилька может иметь разные варианты — кольцо, крюк, угол и винт.

Виды дюбелей Молли

При затягивании резьбового элемента тело дюбеля превращается в некое подобие зонтика, упираясь в лист гипсокартона с задней стороны.

Пример крепления дюбелем Молли

Так увеличивается площадь опоры крепежа и его надежность. Для предотвращения проворачивания, дюбель снабжен шипами.

Дюбель Дрива. Имеет и внешнюю конусную резьбу и внутреннюю под саморез. Бывает как металлический, так и пластиковый.

Виды дюбелей Дрива

Острым буром вгрызается в лист гипсокартона и фиксируется в нем с помощью внешней резьбы. Дюбель вкручивается при помощи отвертки.

Пример крепления дюбелем Дрива

После этого можно вкручивать саморез и вешать не тяжелые предметы.

Дюбель Хартмут. Крепеж компании Knauf. Резьбовой элемент только винт.

Дюбель Хартмут

Металлическая опора складывается вдоль пластиковых направляющих, вставляется в отверстие в гипсокартоне, выравнивается параллельно стене и притягивается пластиковым фиксатором. Лишние усы просто обламываются.

Где и как использовать дюбель бабочку

Дюбель Бабочка имеет форму ромба, при этом его гибкость позволяет без труда вставить его в просверленное в гипсокартоне узкое отверстие, а затем при зажиме саморезом расширить крепежный элемент уже в другой плоскости.Итак, мы разобрались с характеристиками и правилами монтажа одного из наиболее популярных крепежных элементов – дюбеля Бабочка. Он прост в монтаже, достаточно доступен и способен нести достаточно большую нагрузку.В данной статье мы рассмотрим характеристики дюбеля Бабочка, расскажем, какой вес он способен выдержать, а также поведаем об особенностях его монтажа.

В процессе закручивания самореза в дюбель, последний принимает специальную форму в виде разнесенного по площади упора с обратной стороны гипсокартонного листа. Именно благодаря большой площади распределения нагрузки на гипсокартон удается достичь возможности повышения несущей способности ГКЛ. Например, навесная книжная полка с двумя петлями (то есть с двумя точками крепления), максимально нагружаемая до 50кг, будет висеть достаточно надежно, даже с запасом.

При этом для полки в 70кг лучше будет добавить еще одну точку крепления, иначе появится риск ее отрыва.

1. Проходные. Их используют для закрепления на потолке. Они идеально подходят для установки массивных люстр или спортивного инвентаря.
2. Разжимающиеся. Используют для подвешивания предметов быта и интерьера не тяжелее 15 кг.

Стоит отметить, что дюбель-бабочки изготавливаются разных размеров, но наибольшей популярностью пользуются 9х13 мм и 10х50 мм. При этом следует помнить, что для полного раскрытия дюбель-бабочки нужно брать саморез длиной не более 55 мм. Кроме того, мастера советуют учитывать расстояние между гипсокартоном и стеной. Затем сожмите пальцами “бабочку и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны.

В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм. Согласно обещаниям производителей, дюбель-гвоздь “бабочка выдерживает нагрузку максимум 28 кг. Однако рекомендованная нагрузка для крепежа составляет примерно двадцать килограмм.

А сколько килограмм может держать двойная обшивка перегородки или стены из ГКЛ? Она способна выдержать от 15 кг и выше на одну крепежную единицу. Причиной подобной силы устройства являются свойства материала и его конструкции. Принцип установки крепежного устройства следующий:

Дополнительная информация по теме:

• Чем крепится профиль к стене и потолку при монтаже гипсокартона
• Можно ли зашивать трубы отопления гипсокартоном по закону
• Можно ли красить гипсокартон водоэмульсионной краской под поклейку обоев
• Можно ли наклеить самоклеющуюся пленку на гипсокартон
• Можно ли приклеить гипсокартон к бетонной стене плиточным клеем

Виды дюбелей для профилей гипсокартона

Дюбеля для профилей – крепежные элементы, применяемые в монтаже направляющих профилей и подвесов для каркаса под ГКЛ.

• дюбель-гвоздь;
• дюбель-клин (анкерный);
• бабочка;
• дрива;
• Кнауф-Хартмут;
• Fischer Pd»;
• зонтик;
• химические анкеры.

Дюбель-гвоздь для профиля гипсокартона

Наиболее распространенный крепеж для монтажа каркаса ГКЛ. По способу крепления различают два типа: ручная забивка и с помощью монтажного пистолета.

Второй тип представляет собой элемент крепления, состоящий из гвоздя и шайбы. Применяют для монтажа тяжеловесных массивных конструкций к бетонному основанию.

Данный вид крепежного элемента не применим для работы с ГКЛ

Изделия маркирую по размерам. Размерные характеристики указывают на диаметр основы и длину гвоздя. При работе с профилем для гипсокартона оптимальный вариант 6/40, 6/60 мм, где 6 – диаметр, 40 и 60 – длина. Им фиксируют направляющие профили к черновому основанию, а также идет фиксация прямых подвесов.

Дюбель-клин

Клин или анкерный клин – надежный крепежный элемент. Дюбель для крепления профилей на бетонных и полнотелых кирпичных стенах. Выдерживает большую нагрузку. Возможен крепеж даже на небольшом расстоянии от края основания. Выпускают анкерный клин размером от 8/45 мм до 16/150 мм.

Крепеж применяют при сквозном и предварительном монтаже

Дюбель-бабочка

По размерным характеристикам выделяют:

1. 8/28 мм. Самый маленький, подходит для крепления нетяжелых предметов. Саморезы не входят в комплект. Приобрести надо отдельно, размер 3,5 х 35 мм.
2. 10/50 мм. Саморезы с размером 3,5 х 55 мм. Выдерживает нагрузку до 24 кг. Подойдет для крепежа мебельных полок и шкафчиков.
3. Металлический дюбель-бабочка. Второе название – Молли. Подходят для использования на стенах из полых материалов. Размерный ряд от 4/21 до 6/80.

Соблюдая все правила по креплению, «бабочки» служат прочностью длительное время

Подробнее узнать о размерах и видах дюбеля-бабочки можете на нашем сайте.

Советуем посмотреть видео о процессе крепления «бабочки».

Дрива

Выпускают два вида метизов: со сверлом и без него, из нейлона, металла. Для подвешивания тяжелых предметов на гипсокартонную поверхность применяют оцинкованную деталь.

Форма – конусовидный цилиндр. Шаг резьбы – крупный. Шляпка плоской формы с крестообразным шлицем. Применяют при монтаже малогабаритных нетяжелых конструкций. Размеры 12 х 38, 12 х 42, 14 х 38, 15 х 29.

Кнауф-Хартмут

Крепеж состоит из:

• профиля П-образной формы;
• пластиковых усиков и втулки;
• винта с размерами 5/60 мм.

• просверлить отверстие в стене;
• ввести в отверстие пластину-профиль при помощи направляющих усиков;
• усики обломить;
• вкрутить винт.

Выдерживает нагрузку до 55 кг.

Крепежный элемент для монтажа тяжелых предметов

«Fischer Pd»

Крепежное устройство для работы с гипсокартоном и профилем. Пластиковый цилиндр с гильзой и боковыми лопастями. Принцип работы:

• просверлить отверстие, диаметр равен размерам гильзы;
• вставить фишер;
• зафиксировать шурупом.

Крепление выдерживает до 16 кг. Размеры – 10/28.

При фиксации боковые лопасти должны быть раскрыты и прижаты к основанию с тыльной стороны

Зонтик

Получил свое название из-за принципа работы. После фиксации в отверстии, боковые лопасти разгибаются и крепеж выглядит как раскрытый зонтик. Это способствует распределению нагрузки, возможности выдерживать большой вес.

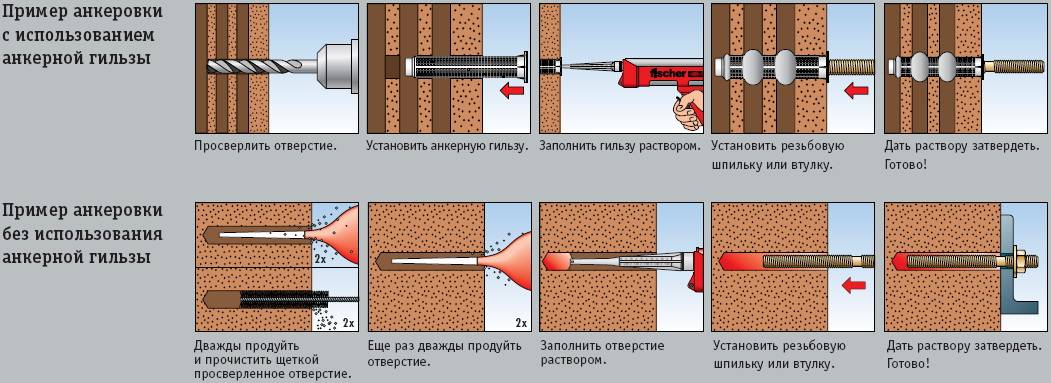

Химические анкеры

Представляет собой патрон с капсулой, содержащей клеящую жидкость. При механическом воздействии капсула лопается, клей попадает в отверстие.
