Друкшпюлер в вашем санузле: блажь или необходимость?

Веселые вывески на дверях

Отыскались же шутники, которые решили сравнить общественное “место отдыха” с магазином и непосредственно прикрепили снаружи двери надпись “Переучет!”. В голове мысль: что можно считать в туалете и в какой весовой мере — литрами или килограммами.

• “Закрыто! Обеденный перерыв!”, “Ремонтные работы!” — прочитает кто-то, прибежав справить нужду в самый последний момент.
• “КПЗ — Комната Приятных Запахов” — насчет приятных можно долго спорить.
• “Царские палаты Белого Коня” — главное, чтоб конь через пару минут не почернел.
• “Добро пожаловать на каток!” — здесь становится понятно, что представляет собой “лед”.

Плюсы и минусы применения друкшпюлера

Основная выгода установки такого сливного механизма – в отсутствии сливного бачка. Это экономит место в санузле. Малый размер трубки друшпюлера, по сравнению с массивным накопительным баком, меняет восприятие пространства туалетной комнаты.

Плюсом является то, что друкшпюлер не зависит от конструкции унитаза и может устанавливаться на любой его тип – напольный, подвесной, с прямым или косым выпуском, элитный или дешевый.

Преимуществом считается и постоянная готовность унитаза к сливу воды. После завершения одного смыва нет необходимости дожидаться наполнения бачка следующей порцией воды. Новый слив можно начинать сразу по окончании предыдущего.

Недостатков у безбачкового слива больше:

• Для нормальной работы друкшпюлера необходим определенный напор в водопроводной магистрали. При давлении меньше 1,2 атм сливной механизм не работает. Есть модели, действующие и при пониженном давлении, но их выбор невелик.
• В унитазах с бачком при отключении воды остается запас воды, которым можно воспользоваться. Система с друкшпюлером такой возможности лишена. Отключили воду – смыва нет.
• Шум от работы безбачкового слива сильнее, чем от слива из накопительного бачка.
• Механизм друкшпюлера быстро выходит из строя при засорении. Чтобы избежать этого, необходима установка надежных фильтров на воду.

А недостатки осложняют пользование там, где возможны проблемы с подачей воды – частые отключения, нестабильный напор, большая загрязненность.

Смешные объявления в туалетах

• В туалет просьба ходить как взрослые люди, а не на пол или на стены. Иначе буду вынужден прервать уборку туалетов.
• Не бросайте бумагу в унитаз, сзади урна есть у нас!
• Не льсти себе – подойди поближе!
• Убедительная просьба в туалет мусор из офисов и мисочки с борщами не складывать!
• Господа! Не надо бросать в унитаз использованные газеты! И неиспользованные газеты тоже бросать в унитаз не надо!!!
• Туалет работает! Вход в мужское отделение через женское.
• Независимо от поставленных целей и достигнутых результатов просьба воспользоваться кнопкой для смыва! P.S. Если достигнутые результаты превзошли все ваши ожидания, просьба воспользваться ёршиком!
• В коньках на унитаз не забираться!
• Держи прицел!
• Пожалуйста, оставьте это место таким же чистым, каким вы его нашли.
• Уважаемые сотрудники! Будьте бдительны и не бросайте в унитаз туалетную бумагу, средства личной гигиены, носки, банки и т. д., для этого есть ведро с педалью.
• Будь мужиком! Попади в унитаз!
• Уважаемые гости из колхозов и деревень! На сиденье унитаза садятся, а не лезут с ногами. Хотя бы снимайте обувь. Спасибо за понимание.
• Уходя, оглянись – чиста ли твоя совесть.
• Господа фараоны! Будьте любезны, смывайте после себя свои пирамиды.
• Господа, воспользовавшись туалетом, верните сиденье в исходное положение. Дамы, присаживайтесь – в ногах правды нет!
• Господа! Чисто не там где убирают, а там, где за собой смывают. Спасибо.
• Уважаемые коллеги! Чистка толчка при помощи ёршика не является актом, порочащим честь, достоинство и деловую репутацию!
• Будьте внимательны и целенаправленны! После тренировки меткости – дерните бочок за рычаг!
• Уважаемые дамы. Если вы планируете и впредь справлять нужду стоя, убедительно просим хотя бы поднимать сиденье унитаза, чтобы остальные имели выбор.

Что это за зверь такой?

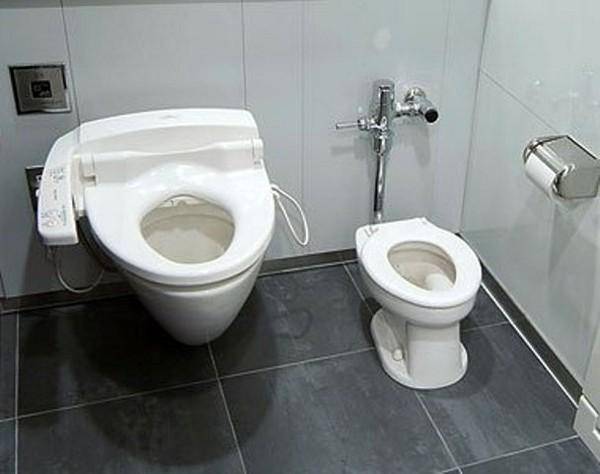

Само название друкшпюлер вызывает ассоциации с немецким качеством и изобретательностью. И он представляет собой смывную систему для унитаза без бачка. Думаете, это возможно? Оказывается, ещё как!

ФОТО: img-aws.ehowcdn.comДействительно, с этим прибором необходимость в бачке пропадает, и в переводе с изобретательно-германского друкшпюлер означает «нажимной спуск»

Эта система подходит для любых видов унитазов и является современной альтернативой сливным бачкам, громоздким и тяжёлым. Особенно востребован этот механизм в санузлах, где монтируется подвесная сантехника.

ФОТО: sib-kaz.ruДрукшпюлер можно спрятать в стене или за перегородкой либо оставить снаружи – эти модели выглядят вполне эстетично

Выбор системы безбачкового слива

Из двух типов безбачкового слива наружной и встроенной важным параметром в выборе является только дизайн помещения. Поскольку экономия пространства и все остальные преимущества одинаковы. Наружное устройство отступает от стены на 50 до 80 мм.

Способ установки

Система смыва устанавливается тремя способами:

• подвесной, настенный способ;
• за скрытой стеной-перегородкой;
• затоплен в стену.

Регулировка смыва

Для выполнения слива воды нажать на рычаг. Вода перестает подаваться после установленного автоматически объема слива. Для регулировки объема воды, передвинуть специальное крепление друкшпюлера в сторону в зависимости от регулируемых показателей объема, уменьшив или увеличив объем слива.

Рекомендуется доверить регулировку профессионалу, чтобы избежать поломки устройства, поскольку нужно снимать рычаг спуска.

Виды

Существует три вида модификаций унитазов без бачка:

1. Консольные.
2. Напольные.
3. Унитазы со смывом друкшпюлер.

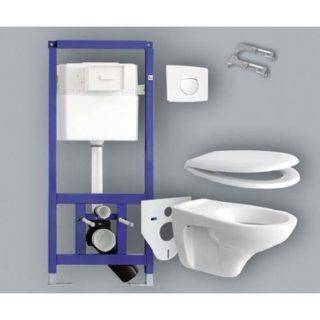

Консольные унитазы

Консольные унитазы, то есть подвесные, не опираются на пол, они навешены на кронштейны опорного металлического каркаса скрытого в стене. Инсталляция выполняется из высокопрочного металла и выдерживает значительные нагрузки. Удобны консольные унитазы тем, что трубы водопровода и канализации всегда скрыты в стене.

При соблюдении всех технологических параметров монтажа инсталляции, конструкция способна выдержать нагрузку более 400 кг

Лучше всего монтаж инсталляции доверить профессионалам, поскольку важно корректно установить не только каркас, но и панель с кнопками для управления сливом

Приставные

Приставные напольные устройства более удобны в монтаже, поскольку нагрузка веса унитаза осуществляется на пол помещения. Таким образом, установка данного вида сантехники зависит только от расположения канализационного стока. Специалисты считают, что приставной унитаз появился на рынке сантехники как промежуточный, компромиссный вариант между обычными моделями устройства и встроенными.

https://youtube.com/watch?v=hSK3bJuCpTU

Мифы о туалете по фен-шуй

Миф 1: Крышка унитаза всегда должна быть опущенной. Так как вода здесь символизирует деньги, то они условно смываются в канализацию, что тем самым препятствует вашему достатку и процветанию. Но если крышку унитаза держать закрытой, то деньги из дома не будут «утекать». Один из самых популярных фэншуй-мифов.

Fran Hogan / unsplash.com

Что на самом деле

Унитаз по фен-шуй — это настолько мощный водный объект, что опущенная крышка, равно как и перевязывание красными лентами фановых труб, не помогут. Как же это исправить? А никак. Относитесь к этому проще. Главное, содержать туалет в чистоте, не допускать плохого запаха и следить за исправностью сливного бачка.

А вот с точки зрения гигиены опускать крышку следует перед каждым нажатием на кнопку слива воды. Если этого не делать, то мельчайшие брызги с содержанием вредоносных бактерий будут разлетаться по туалету и оседать на стенах, мебели и предметах.

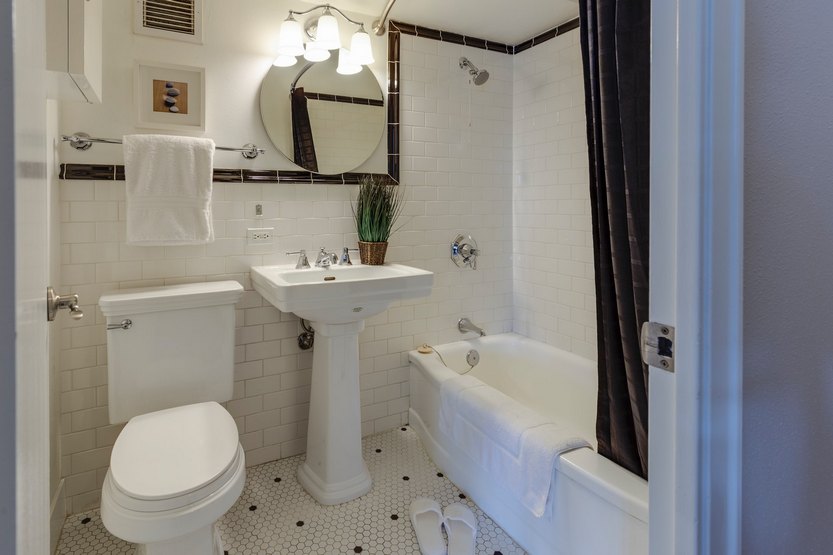

Миф 2: Дверь туалета по фен-шуй напротив или рядом с входной дверью.

Позитивная энергия ци будет уходит в канализацию, не задерживаясь в доме.

Что на самом деле

Ничего критичного в этом нет, особенно, если у вас просторная прихожая, и между входом в дом и дверью в санузел достаточно пространства. Главное, чтобы фасад унитаза не был направлен на входную дверь. Вот это действительно неблагоприятно. Поэтому дверь в уборную держите всегда закрытой.

Если уборная находится сбоку от входной двери, можно повесить снаружи на дверь туалета зеркало, визуально исключив помещение из жилого пространства.

Миф 3: Местоположение туалета в неудачной зоне.

• В секторе богатства (юго-восток) — денег будет вечно не хватать.
• В секторе путешествий и помощников (северо-запад) — у главы семьи будет быстро истощаться энергия и возникать проблемы на работе.
• В зоне славы (юг) — невозможность добиться признания и высокого статуса.
• В зоне любви и брака (юго-запад) — в паре будут разногласия, ссоры, охлаждение чувств, измены.
• В секторе знаний (северо-восток) — помехи в саморазвитии, проблемы в учёбе.

Francesca Tosolini / unsplash.com

Что на самом деле

В стародавние времена отхожее место было самым грязным и дурно пахнущим в доме. Поэтому нахождение уборной в одной из вышеупомянутых зон багуа действительно негативно отражалось на всех сферах жизни жильцов. Но в современном мире у радивых хозяев туалет и ванная — это чистые, ухоженные, хорошо освещённые и красиво украшенные комнаты, которые не оказывают негативного влияния на благополучие членов семьи.

Миф 4: Санузел должен быть раздельным.

По фэншуй допустимо иметь как раздельный, так и совмещённый санузел. В последнем варианте при желании можно отделить унитаз от ванны невысокой перегородкой или шторой. В частности это будет уместным, если во время принятия ванны ваша голова находится в непосредственной близости от унитаза, что, согласитесь, неприятно.

Система слива друкшпюлер

Друкшпюлер, является сантехническим устройством, которое осуществляет смыв нечистот в унитазе без наличия сливного бачка. Смыв выполняется поступающей водой непосредственно из водопровода. Оригинальность и экономичность устройства в том, что отсутствие бачка позволяет производить смыв водой с большим напором при помощи специального картриджа, обустроенного двумя камерами.

Внешний вид

Внешний вид в модификациях безбачковых унитазов может быть различным, но базовая конструкция одинакова для всех моделей:

1. Корпус устройства выполняется в форме цилиндра.
2. Трубка небольшого диаметра высотою в пределах 50–60 сантиметров, отходящая от унитаза, вверху цилиндрической формы.
3. Кнопка смыва находится на цилиндре, перпендикулярно соединенная труба с цилиндром подводит воду от водопровода.

Конструкция

Картридж, разделяющий друкшпюлер на две части, выполняет в этих частях разделение давления, то есть напора. Выравнивание разницы в давлении осуществляет специальная перегородка – мембрана, установленная между нижней и верхней частью друкшпюллера.

Демонтаж унитаза

При снятии старого унитаза, необходимо принять особые меры предосторожности, чтобы избежать протечки воды, что, в худшем случае, потребует дальнейших мер по реконструкции. Поэтому, во избежание типичных ошибок, ниже приведено пошаговое руководство для непрофессионалов

Перекрытие воды

Первым шагом в демонтаже туалета является отключение воды. Это можно сделать простым перекрытием краника. Однако, бывают ситуации, когда клапанами уже не пользуются длительное время, и они успевают заржаветь. В таком случае, следует перекрыть основной стояк и в процессе ремонта поменять заодно и краник.

После перекрытия крана следует полностью спустить из бачка воду.

Отсоединение шланга подачи воды

Сбоку сливного бачка имеется гибкий шланг, по которому поступает вода для смывания. Крепится он с помощью обычных гаек, которые отвинчиваются очень просто.

Снятие сливного бачка

Бачок для слива крепится к унитазу двумя длинными болтами. Для того чтобы их отвинтить, сначала нужно снять крышку бачка. Потом, при необходимости, промокнуть губкой излишки влаги (если внутри осталась вода, она обязательно прольется на пол через отверстия снятых болтов). Может сложиться ситуация, когда винты заржавели, т.к. в течение многих лет контактировали с водой, тогда поможет специальное средство против ржавчины.

После ослабления болтов, следует аккуратно снять сливной бачок, раскачивая его в разные стороны для равномерного извлечения.

Снятие напольного унитаза

Унитаз, как правило, крепится к полу, несколькими болтами (возможен вариант, когда под унитаз сначала подкладывают деревянную доску). Для облегчения рабочего процесса, вначале нужно снять крышку от унитаза. Затем обязательно положить на пол тряпки или подставить ведро. Унитаз имеет гидрозатвор, где постоянно находится вода – это своего рода барьер от неприятных запахов с общей канализации. При снятии сантехники, изрядное количество жидкости выливается наружу, в результате чего можно затопить соседей.

Потом необходимо открутить болты у основания унитаза. Если они заржавели, то нужно воспользоваться специальным средством или срезать их болгаркой.

По всей линии основания нужно пройтись острым ножом или лезвием, т.к. зачастую стык между унитазом и полом промазывается герметиком.

Крепление к общей канализационной трубе, очень часто, фиксируется цементом. Для того, чтобы от него избавится можно применить дрель со средним сверлом.

Теперь старый унитаз можно снять, и на этом работы по демонтажу завершаются.

Снятие навесного унитаза

При демонтаже навесного унитаза порядок действий примерно такой же:

• вначале нужно ослабить болты, на которых держится унитаз в настенной инсталляции;
• потом отключить унитаз от сливного бачка и общей канализации;
• окончательно снять унитаз.

Принцип действия

Конструкция унитаза без бачка

Унитаз без бачка с подключенным друкшпюлером работает так:

1. После нажатия кнопки или поворота рычага открывается основной клапан, и вода под давлением магистрали подается в систему слива.
2. Одновременно с этим через отверстие в мембране жидкость перетекает из верхнего отделения картриджа в нижнее.
3. По мере поступления воды в нижний отсек происходит выравнивание давления в обоих отсеках.
4. Как только нижнее отделение заполнится – давление в обоих отсеках сравняется.
5. При равенстве давления срабатывает возвратная пружина, перекрывая поступление воды в унитаз.

Проходные диаметры патрубков и отверстие в мембране рассчитаны так, чтобы за один цикл поступало 5-6 литров воды под давлением. Некоторые модели допускают регулировку этого параметра.

Внешний вид друкшпюлера

Безбачковый слив для унитаза

Развитие технологий в различных сферах жизнедеятельности человека, привело производителей сантехнических изделий к модификации сливного бачка.

Все делается для улучшения интерьера любого помещения, увеличения полезного пространства комнаты.

Немецкое слово «друкшпюлер» обозначает спуск воды нажимом на механизм.

Если унитазы без сливного бачка, установка их возможна в подвесных и напольных изделиях.

Для этого предусмотрены  варианты специальных устройств способных смывать отходы, которые можно:

• вмуровать внутри стены
• повесить снаружи или за перегородкой

Подобные системы обе компактны и отличаются визуальным восприятием. При скрытом методе устройства друкшпюлера перед глазами откроется привычный вид консольного унитаза.

Когда устанавливают изделие наружным способом, оно представляет собой хромированную трубу, в которую вмонтирована кнопка. По сравнению со сливным бачком размеры этого сливного устройства значительно меньше и немного занимают места.

Как работает унитаз без бачка: устройство друкшпюлера

Несмотря на кажущуюся сложность, друкшпюлер, обеспечивающий слив унитаза, работает достаточно просто, и его устройство тоже не отличается сложностью. Управление системой слива в этом устройстве осуществляется благодаря специальному картриджу, разделенному на две части. Они нужны для того, чтобы создать разницу давления, благодаря которой осуществляется процесс слива. Внутри этого картриджа имеется специальная мембрана с небольшим отверстием, в задачи которого входит постепенное выравнивание разницы давления. Когда оно стабилизируется внутри обеих камер, срабатывает специальная пружина, которая перекрывает ток воды, тем самым обеспечивая подачу в унитаз определенного количества воды. Как правило, это 6л – не больше и не меньше.

Смыв для унитаза без бачка имеет две точки подключения – одна используется для подсоединения друкшпюлера к системе водопровода, а другая к специальному патрубку, по которому вода попадает в унитаз. Такие системы могут изготавливаться как из металла, так и из пластика. Естественным будет предположить, что первый вариант более надежный, хотя на самом деле разницы особой нет. Что в металлическом корпусе, что в пластмассовом помещается один и тот же картридж.

Напольный унитаз без бачка фото

Этапы монтажа своими руками

Подключение напольного унитаза к канализации аналогично подключению классической модели. В данных моделях сантехники различие только в подключении друкшпюлера к унитазу и водопровода к смыву.

Тщательно соблюдать последовательность установки во избежание ошибок монтажа.

При решении выполнить установку сантехники самостоятельно необходимо:

1. Подвести водопроводные трубы к месту монтажа. На необходимой высоте прорезать штробу и замуровать в нее утепленную заранее трубу водопровода. Диаметр резьбового вывода должен соответствовать диаметру трубы для подсоединения друкшпюлера. Водопроводный вывод заглушить, так как последующее подсоединение смыва выполняется после отделки санузла.
2. Установить напольный унитаз выбранной модели.
3. Выполняется крепление друкшпюлера, посредством привинчивания его к водопроводному выводу при помощи накидной гайки, после того как удалили заглушку. Обязательно хорошо затянуть крепление.
4. Затем нужно произвести подгонку патрубка слива и подключить к унитазу и друкшпюлеру.

Протестировать работу унитаза перед началом эксплуатации, чтобы исключить возможные погрешности в процессе установки.

Унитазы со смывом друкшпюлер – уникальное решение обустройства санузла не только в выбранном дизайне, но и для небольших по площади санузлов. Качество материалов, компактность моделей, экономичный смыв и экономия пространства повышают популяризацию модификации сантехники с друкшпюлером.

Критерии выбора безбачкового слива

Перед выбором конкретной модели друкшпюлера для унитаза необходимо оценить качество водопроводной сети в месте установки. Например, в загородных коттеджах не исключено частое уменьшение водяного напора. В городских магистралях давление обычно стабильное, но на верхних этажах многоэтажных домов тоже возможно временное падение показателя. В этом случае рекомендуется выбирать устройство, способное нормально работать при давлении ниже 1 атмосферы. Иначе придется устанавливать дополнительные насосы для поддержания напора воды, а это лишние расходы.

Дальнейший выбор зависит от целей, для которых выбирается безбачковая система смыва.

Способ установки

Выпускаются два варианта таких систем. Наружный подвешивается над унитазом и открыто крепится к стене туалета. Расстояние от стены до наружного края цилиндра не превышает 10 см. Небольшие размеры друкшпюлера и его красивое оформление с хромированием не будут портить дизайн туалета. Но если хочется совсем убрать и эту деталь сантехники, то нужно выбирать экземпляр, который будет встраиваться за фальш-панелью. Снаружи останется только кнопка или рычаг управления. Монтаж такой модели сложнее, чем наружного варианта.

Материал устройства

Корпус и внутренние детали друкшпюлера обычно делают металлическими. Но есть и дешевые модели, изготовленные из пластика. Хотя металл считается более подходящим материалом для такой сантехники, пластиковые варианты доказали свою надежность.

Регулировка смыва

Одной из целей установки сливного устройства без бачка может быть уменьшение расхода воды. Тогда предпочтительнее использовать модели с двухрежимным сливом – обычным и уменьшенным.

Если же вы намерены сами определять, сколько воды требуется для одного цикла смывания, то выбирать лучше друкшпюлер с регулировкой этого параметра. Нужно только учитывать, что настроечные элементы находятся внутри корпуса, что требует его частичной разборки. Поэтому часто менять настройки затруднительно.

Внутреннее устройство друкшпюлера

Хотя на первый взгляд, обеспечивающий смыв чаши друкшпюлер кажется сложным, но на деле он таковым не является и устроен очень просто. Слив производят несколько механизмов находящихся внутри цилиндрического корпуса. Одним из механизмов является картридж, которым корпус внутри поделен на два отсека. Благодаря создаваемому в них разному по величине давлению при нажатии кнопки и происходит слив.

Отсеки разделяет перегородка (тонкая мембрана) с крохотным отверстием, благодаря которому давление в отсеках при сливе выравнивается. И все время пока это происходит, вода продолжает течь в чашу прибора. При полностью выровненном давлении слив воды прекращается, потому что пружина в картридже закрывает клапан. Конструкция картриджа рассчитана так, чтобы во время открытия клапана, в чашу прибора сливалось 6 литров воды.

С одного конца друкшпюлер подключается к водопроводной трубе, подающей холодную воду, а с другого к патрубку, укрепленному на чаше сантехнического прибора. Чаще всего корпус системы смыва бывает выполнен из латуни, поэтому он довольно устойчив к механическим повреждениям.

Устройство и работа унитазов

 В помещениях, где установлены унитазы без сливного бачка принцип работы их простой с несложным устройством для управления сливной системой, осуществляемой с помощью специальных картриджей.

Они состоят из двух частей и предназначены создавать различное давление. Этим процессом происходит слив.

В картридже есть мембрана, у которой имеется небольшое отверстие, в ее функцию входит выравнивать разницу в давлении. Во время стабилизации его в отделах, происходит срабатывание  пружинного механизма, перекрывающей водный поток и снабжающий чашу определенным количеством, только необходимым для смыва водой.

Используется подключение из двух участков. Одним осуществляют присоединение к водопроводу, другим подсоединяют специальную трубку, по ней происходит протечка жидкости. Изготавливают приспособления  металлические и пластиковые, которые не имеют пререканий в надежности  помещения в него картриджа.

 Друкшпюлер состоит из:

• нажимного и главного клапана
• элемента для регулировки
• вспомогательной кнопки
• пружинного механизма
• углублений для выравнивания давления
• трубы, по которой проходит слив

Простота устройства привело его к повышенному спросу в монтаже именно таких моделей. Выбор состоит из способов установки изделия встроенным или наружным методом.

В качестве работы систем разницы нет и только пожелание хозяина, определяет тот или иной монтаж. Если подходит  система с наружным друкшпюлером, она комфортно расположится в небольшом сортире с минимумом трудовых затрат.

Штробят поверхность в стене, вставляттрубырубыют патрубок, подведенный к стояку, подвешивают устройство для смыва. Трубы изготовители выпускают с модным дизайном, которые не способны испортить внешний вид помещения.

 Кто не желает видеть никаких торчащих труб в стене, используют метод со встроенной смывной системой.

Этому способствуют случаи:

• нет места для устройства бачка
• устройство фальшстены вызывает отрицательные эмоции

Потребуется время на выдалбливание квадратной ниши и штроб, чтобы устроить трубу. После установки друкшпюлера все неудобства скрывают отделкой.

Нюансы установки напольного безбачкового унитаза

Монтируется и подключается к канализации напольный унитаз, оборудованный системой безбачкового слива точно так, как и любой прибор такого рода. А вот подключение его к водопроводу имеет свои особенности. Если в этом вопросе соблюдать абсолютную точность, то последовательность операций при монтаже друкшпюлера будет следующей:

Разумнее всего проводить монтаж в прежнем месте, перемещать коммуникации слишком дорого. Но если сантехнический прибор ставится со смещением или просто в новом месте, то, прежде всего, следует подвести к месту установки холодную воду. Причем точку подключения надо расположить на стене таким образом, чтобы она была посередине прибора на расстоянии 90 см от пола.
Как правило, подводку укладывают в штрабу, проделанную на стене оставляя только присоединительное отверстие. В дальнейшем место штрабления заделывают

Очень важно делая подводку воды к месту крепления друкшпюлера правильно подобрать диаметр трубы. Далее, на подведенную трубу ставят заглушку, поскольку остальные операции будут выполняться по окончании отделочных работ.
По завершении отделки санузла можно приступать к монтажу сантехприбора, причем выбрать можно любую его модель

Это может быть как унитаз без бачка напольный, так и изделие, предназначенное для крепления на стену или систему инсталляции. Процесс установки будет соответствовать типу выдранной модели.
Далее, на облицовку стены монтируется сам друкшпюлер. Выглядит оборудование компактно, поэтому не занимает много места, находясь непосредственно вблизи унитаза. Теперь надо соединять друкшпюлер с отводом стояка, выходящим из стены, предварительно сняв с него заглушку. Накидную гайку, с помощью которой соединяются концы, вначале навинчивают от руки, а уже окончательно затягивают ключом. С помощью таких же накидных гаек соединяются концы патрубка с друкшпюлером и сантехническим прибором. При соединении с последним обязательно используется силиконовая прокладка.

Вид друкшпюлера

Все, на этом процесс установки можно считать законченным. Теперь можно открыть воду и убедится в исправной работе устройства. Как вы могли убедиться, дело это не является таким уж сложным. По мнению профессионалов, подобный монтаж выполнить намного проще, чем установить унитаз со сливным бачком. Во многом этому способствовали педантичные немцы, изобретшие это устройство. Они продумали все до мелочей, чтобы максимально упростить монтажные работы.

Плюсы и минусы системы

К основным преимуществам безбачковых унитазов относится их компактность, так как коммуникационные трубы скрыты в стене. Благодаря тому, что конструкция данного вида унитаза меньше, чем у обычного устройства, экономится полезная площадь санузла.

Минимализм и компактность изделия играют очень большую роль при установке его в небольшом санузле, поскольку пространство расширяется не только визуально, но и фактически. Отсутствие конденсата, который бывает в сливном бачке при наборе холодной воды у обычной модели унитаза, так же имеет большое значение для использования сантехники на малых площадях санузлов.

Конечно же, модель имеет некоторые недостатки, одним из которых — высокая стоимость. К минусам относится и шум при производстве смыва, в отличие от классических видов сантехники. Кроме того, если в водопроводе выключена подача воды — система не сработает.

При обслуживании и выполнении ремонта особо осторожно производить работу, так как есть риск нарушить отделку помещения санузла, ведь коммуникации встроены в стене. К тому же, при установке безбачкового унитаза лучше всего монтажные работы доверить специалистам, поскольку установка сопряжена с технологическими сложностями

Особенности конструкции унитаза без бачка

Напольный унитаз без бачка

Сантехнические устройства, у которых унитаз установлен отдельно, а сливной бак скрыт в нише или за фальш-панелью, нельзя считать безбачковыми. Также к ним не относятся так называемые «строительные» унитазы, которые не подключаются к водопроводу вообще. В них смыв осуществляется с помощью ведра или шланга.

Настоящие унитазы без сливного бачка полностью подключены к водопроводной магистрали, но в конструкции накопительный бак отсутствует в принципе. В них смыв осуществляется небольшим устройством, которое называется «друкшпюлер». Он соединен с водопроводом и при запуске обеспечивает выдачу заданного объема жидкости.

В чем особенность установки сантехники напольной

Монтаж унитаза без сливного бака происходит тем же путем, что и подключение к канализационным сетям традиционного прибора. Различие состоит в водных проводках.

 Они выполняются в следующей последовательности:

• Перемещение коммуникаций нерентабельно, поэтому устройство осуществляется на месте расположения прежнего прибора. Когда работы требуют по разным признакам смещение сантехнического механизма или установку его на другом участке, нужна подводка холодной воды к той точке. Ее нахождение необходимо высчитать, поместить посередине унитаза и на высоте от напольной поверхности 90 см.
• Для проводки в стене выдалбливают штробы, затем потребуется время и умение для ее заделывания. Важен правильный подбор трубных диаметров. Установка заглушки на подведенный патрубок до окончания отделки.
• Убрав деформацию стены, после штробирования приступают к установке сантехники, выбирая любой понравившийся вариант. Подойдет модель напольная без бачка, для фиксации на стене.
• Компактное устройство монтируют возле унитаза. Соединяют стоячный отвод с друкшпюлером. Предварительно снимают с трубы заглушку. Концы соединяют накидной гайкой, слегка навинтив вручную, затем, применив ключ, закрепляют фиксацию. Такими же крепежными элементами соединяют трубу, друкшпюлер и унитаз в последовательности.

После установки следует проверить работу механизма, включением воды. Специалисты сантехники считают процесс монтажа унитазов без бака намного легче по производству работ со сливным бачком. Они благодарны педантичным немецким разработчикам, предусмотревшим все мелочные нюансы.

Как внешне выглядит друкшпюлер

Специальные устройства, которые способны обеспечить смыв унитаза бывают двух типов:

1. наружными
2. скрытыми в стене.

Обе эти системы довольно компактные. Отличаются они лишь тем, что по-разному влияют на восприятие внешнего облика помещения. Конечно, логично было бы предположить, что с дизайнерской точки зрения, модель системы, скрытой в стене лучше выносного устройства, но все совсем не так. Если для интерьера туалетной комнаты выбран хай-тековский стиль, то ему лучше подойдет выносной друкшпюлер.

Но продолжим разговор о внешнем виде сантехнических приборов подобного рода. Здесь ничего нет сложного. Со скрытым друкшпюлером прибор внешне похож на консольный унитаз с инсталляцией, к которому многие люди давно привыкли. Внешний вид наружной сливной системы, разумеется, совсем другой. Ее корпус представляет собой цилиндр в виде отрезка трубы с хромированным покрытием. На нем расположена кнопка подачи воды. К корпусу устройства перпендикулярно подходит другая трубочка, конец которой уходит в стену к стояку.

Основные системы

Действие любого бачка базируется на функционировании систем набора и слива воды. Набор происходит за счёт работы впускной системы, которая регулирует поступательную наполняемость. Впусковая арматура вне зависимости от типа сливного оборудования однотипна и состоит из поплавка, позволяющего выполнить настройку интенсивности наполнения системы водой.

В процессе спуска воды задействована другая арматура, позволяющая контролировать этот процесс. Такая конструкция отличается вариативностью. Определённые положения выпускной арматуры делают возможным использовать двухрежимный и аварийный слив.

С одной кнопкой

Схему устройства сливного бачка унитаза с кнопкой вы можете увидеть на этой иллюстрации:

Пластиковым или металлическим поплавком регулируется процесс открытия шарового клапана, что способствует поступлению воды в бак. Объём поступающей воды контролируется диафрагмой, которая снабжена специальным рычажковым устройством, регулирующим напор водяной струи.

Слив регулируется посредством сифона, местоположением которого служит центральная часть. Чтобы закрепить сифон к выводящей системе используется специальная прокладка — «седло». Сверху всей конструкции закрепляется сливная кнопка.

Стандартный сифон может быть представлен разъёмной конструкцией, которая позволяет выполнять процесс чистки только верхней части, а нижняя часть просто промывается.

С двумя кнопками

Невидимые элементы двухкнопочной системы представлены заглушкой, поплавковый краном и сливной арматурой. В видимую часть конструкции входят крышка и кнопки. Устройство сливного бачка с двумя кнопками отличается высоким уровнем экономичности. Расход воды снижается за счёт возможности обеспечить на выбор минимальный слив или полностью опорожнить объём.

Безграмотная установка провоцирует работу двух кнопок как одной, с одинаковым объёмом слива. Правильно установленный механизм характеризуется малым сливом на уровне 2-4 литров, а на большой слив затрачивается порядка 6-8 литров воды.

Отличие от конструкции сливного бачка унитаза с одной кнопкой заключается исключительно в устройстве выпускающей арматуры.

На небольшие устройства устанавливать такую арматуру нецелесообразно. При необходимости замены, можно использовать любую гидросистему подходящего размера.

Принцип действия механизма слива

Работа этого механизма начинается с нажатия кнопки, которая связана с внутренними элементами системы слива. До этого момента, бачок уже наполнен водой до регламентированного уровня и весь объём удерживается посредством резиновой груши. Такой материал способствует довольно плотному прилеганию к седлу. Нажим кнопки вызывает тягу, отталкивающую грушу, от чего открывается сливное отверстие.

После возвращения кнопки в исходное положение, полая и наполненная воздухом груша не сразу возвращается на своё место. По мере заполнения водой, груша утяжеляется, опускается и плотно ложится на седло. Однако, для полноценного функционирования груши имеет значение специальная труба, которая регулирует действие различных сил на этот резиновый элемент.

После выбора и установки унитаза могут возникнуть определенные вопросы, например такие, как: почему не поступает вода в бачок унитаза или как устранить течь в бачке унитаза. Ответы на эти вопросы читайте в следующих статьях. Как починить сливной бачок унитаза с кнопкой, узнайте из этого материала.

Плюсы и минусы системы

К основным преимуществам безбачковых унитазов относится их компактность, так как коммуникационные трубы скрыты в стене. Благодаря тому, что конструкция данного вида унитаза меньше, чем у обычного устройства, экономится полезная площадь санузла.

Минимализм и компактность изделия играют очень большую роль при установке его в небольшом санузле, поскольку пространство расширяется не только визуально, но и фактически. Отсутствие конденсата, который бывает в сливном бачке при наборе холодной воды у обычной модели унитаза, так же имеет большое значение для использования сантехники на малых площадях санузлов.

Конечно же, модель имеет некоторые недостатки, одним из которых — высокая стоимость. К минусам относится и шум при производстве смыва, в отличие от классических видов сантехники. Кроме того, если в водопроводе выключена подача воды — система не сработает.

При обслуживании и выполнении ремонта особо осторожно производить работу, так как есть риск нарушить отделку помещения санузла, ведь коммуникации встроены в стене. К тому же, при установке безбачкового унитаза лучше всего монтажные работы доверить специалистам, поскольку установка сопряжена с технологическими сложностями
