Дровокол: выбор и изготовление самодельного, исходя из потребности в дровах и режима работы

Лом-колун

В плане сборки своими руками лом-колун является самым простым вариантом дровокола.

Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.

Среди преимуществ конструкции дровокола такого типа можно выделить:

• высокий уровень безопасности;
• простота в изготовлении своими руками;
• компактность;
• быстрый переход от одного полена к другому;
• пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
• нет необходимости нагибаться перед каждым поленом.

Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.

Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;

• колун и направляющая труба;
• ударная часть.

Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.

Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким

Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.

Можно дать несколько рекомендаций относительно сборки такого дровокола:

• Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
• Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
• Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
• Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.

Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.

Последние статьи

Сфера использования железобетонных изделий крайне широка, и на данный момент эта продукция активно применяется в самых разных направлениях. Сказывается тот факт, что по своим физическим свойствам эти…

Почему стоит арендовать выделенный сервер в США

Размещение сайта или сервиса на качественном хостинге является залогом его стабильной успешной работы. Некоторые крупные проекты лучше размещать не на стандартом хостинге, а на выделенном сервере….

Столешница из керамогранита: то, что нужно на кухне

Можно с уверенностью говорить о том, что столешница – это композиционный центр кухни

К тому же очень важно следить за тем, чтобы она отличалась не только эстетической привлекательностью, но и…

Передовые современные клиники комплексной медицины и обследования назвали специалисты

Медицинские услуги, подобно многим другим сторонам нашей жизни, подверглись большому влиянию современных технологий. Благодаря последним сегодня удаётся решать такие проблемы, которые ещё совсем…

Интернет-казино – все, что нужно знать геймеру для игры и победы

Игроку только лишь останется сделать конкретный выбор – сыграть на денежные средства или же выбрать демонстрационный формат.
Самый интересный азартный игровой софт
Виртуальные игровые аппараты…

Конусные дровоколы: устройство и изготовление своими руками

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Дровокол винтового типа

Колоть дрова можно винтовой конусной конструкцией. У нее есть преимущества и недостатки, собрать ее можно самостоятельно.

Плюсы и минусы дровокола винтового типа

Преимущества станков винтового типа следующие:

• простая конструкция;
• высокая производительность;
• возможность изготовления своими силами;
• невысокая стоимость;
• для работы с дровоколом не требуется специальное обучение.

Недостаток винтового устройства в том, что иногда он расщепляет поленья не до конца, потому приходится дополнительно пользоваться обычным топором или другим инструментом. Дровокол винтового типа не подходит для сучковатых поленьев и древесины со сложной волокнистой структурой.

Принцип действия винтового дровокола

Такой станок раскалывает поленья за счет резьбового клина, ввинчивающегося в древесину. На рабочий винт передается вращательный момент.

Способа два:

• винт ставят на вал движка, мощность привода минимум 3 кВт, а частота вращения максимум 500 об/мин;
• используется любой движок, а обороты снижаются редуктором, цепной передачей или ремнем-приводом – на вал движка и вал-вращатель конуса ставят шкивы с разным диаметром, что снижает частоту вращения.

Для установки и закрепления конструкции делают прочную станину. По желанию делают откидную часть.

Материалы и инструменты

Чтобы сделать винтовой механизм, надо подготовить:

• конусный винт – можно купить готовый, заказать у токаря, сделать самому;
• вал;
• шкивы, чтобы собрать систему передачи вращения;
• клиновые ремни (на замену автомобильная или мотоциклетная цепь);
• подшипники;
• профиль;
• листовая сталь на столешницу, минимальная толщина 4 мм;
• движок;
• выключатель (можно заменить магнитным пускателем);
• УЗО;
• дрель;
• болгарка;
• сварочный аппарат.Чтобы готовая конструкция прослужила дольше, надо обработать ее. Для этого лучше использовать антикоррозийные составы. Для подготовки поверхности понадобится щетка для металла.

Как собрать своими руками

Начинать работу надо с подготовки схемы. Если опыта в электрике нет, то надо привлечь специалиста.

Алгоритм работы следующий:

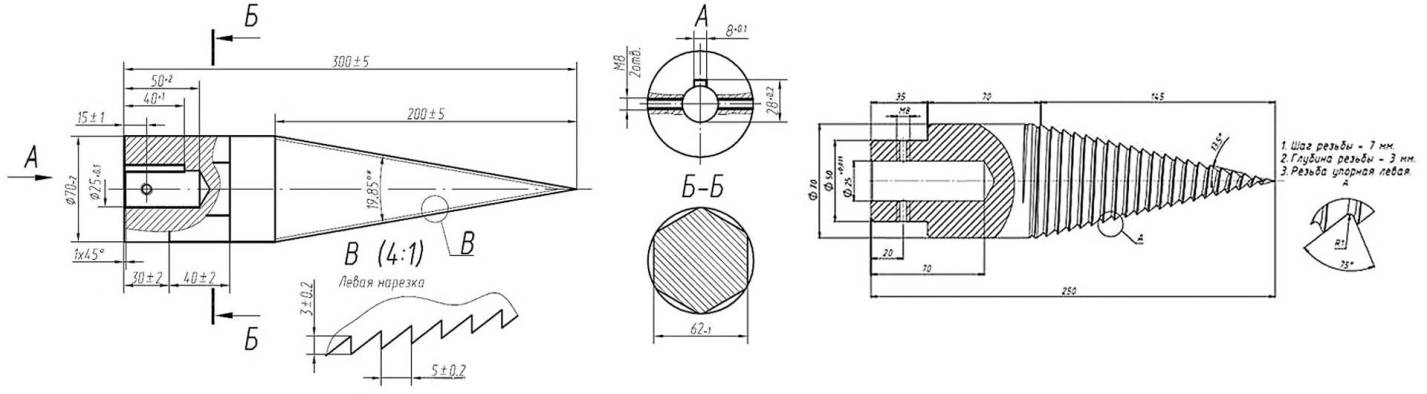

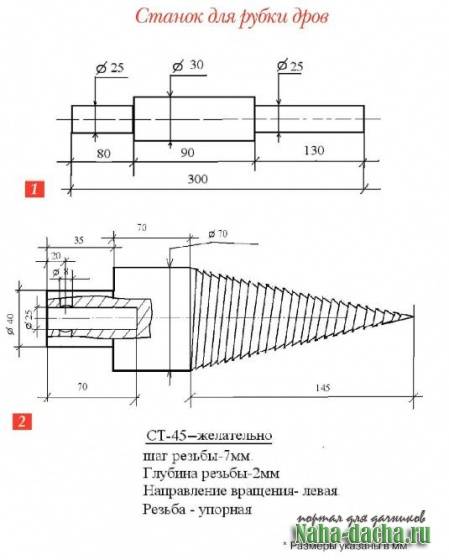

1. Подготовьте конусный винт. Рекомендуется делать его из инструментальной стали. Диаметр и длина максимально возможные, резьба упорная двухзаходная, шаг 5 мм, глубина от 2 мм.
2. Займитесь станиной. Максимальная высота 0,8 м, ширина 0,6 м (с откидным столиком 1 м), длина до 0,85 м. Подбирая размеры, ориентируйтесь на свой рост.
3. Внизу конструкции установите движок, предварительно установив ведущий шкив.
4. Соберите рабочий вал конуса, смонтируйте его на раму над движком. Блоки подшипников жестко закрепите на раме.
5. Сзади вала установите ведомый шкив. Для закрепления узла просверлите отверстия, используйте болты.
6. Установите ремни, проверьте траекторию хождения. Чтобы ремень не соскакивал, должна быть одна вертикальная плоскость.
7. Смонтируйте конус. Делайте шпоночные соединения, для дополнительной фиксации используйте винты.
8. На столешницу под конусом установите рассекатель. Его можно сделать из старого молотка.
9. Подключите пускатель, проводку, УЗО.
10. Выполните пробный запуск.

После сборки и успешной проверки можно зачистить конструкцию и покрасить.

Меры безопасности

Винтовой дровокол считается безопасным, но риск травм есть.

При работе важны меры безопасности:

Расщепляйте поленья только голыми руками

При работе в перчатках (рукавицах) есть риск закручивания материала на винт.
С тяжелой, плотной, сильно сучковатой древесиной работайте осторожно. Есть риск выворачивания поленьев из рук, выброса крупных щепок.
Соблюдайте рекомендованную частоту вращения

При ее превышении последствия аналогичны предыдущему пункту.
Подавайте поленья на винт плавно и вертикально, чтобы древесина раскалывалась по волокнам. В противном случае возникает риск быстрой и серьезной поломки.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Самостоятельная сборка

Покупка готового гидравлического дровокола обойдется будущему владельцу в сумму от 15 тыс. рублей. Не каждый готов выложить такую сумму за прибор, который понадобится один раз в год.

Поэтому при желании его можно собрать своими руками по готовым чертежам, при этом гидравлический дровокол обойдется в два раза дешевле. Но для этого понадобится навык работы с электроинструментом и сварочным аппаратом. Для всего процесса понадобится:

• болгарка;
• сварочный аппарат;
• рулетка;
• дрель с большим крутящим моментом.

Первым делом собирается рама для гидравлического дровокола.

В качестве основы для гидравлического дровокола подойдет швеллер двутавровый с шириной стороны в 40 мм. Длину гидравлического дровокола можно подобрать под свои потребности.

С помощью сварочного аппарата к швеллеру приваривается колесная пара. Для этого используется металлическая труба, в которую помещена ось для крепления колес.

Она удерживается распорками из квадрата с размером 20×10 мм. Лучше конструкцию гидравлического дровокола можно рассмотреть на фото. Все швы хорошо провариваются, чтобы выдерживать нагрузку.

Гидравлический дровокол не обойдется без специального цилиндра, который будет выступать толкателем.

Его можно приобрести на разборке со старого трактора. Подойдет такой, который используется в конструкции ковша или для прицепной системы.

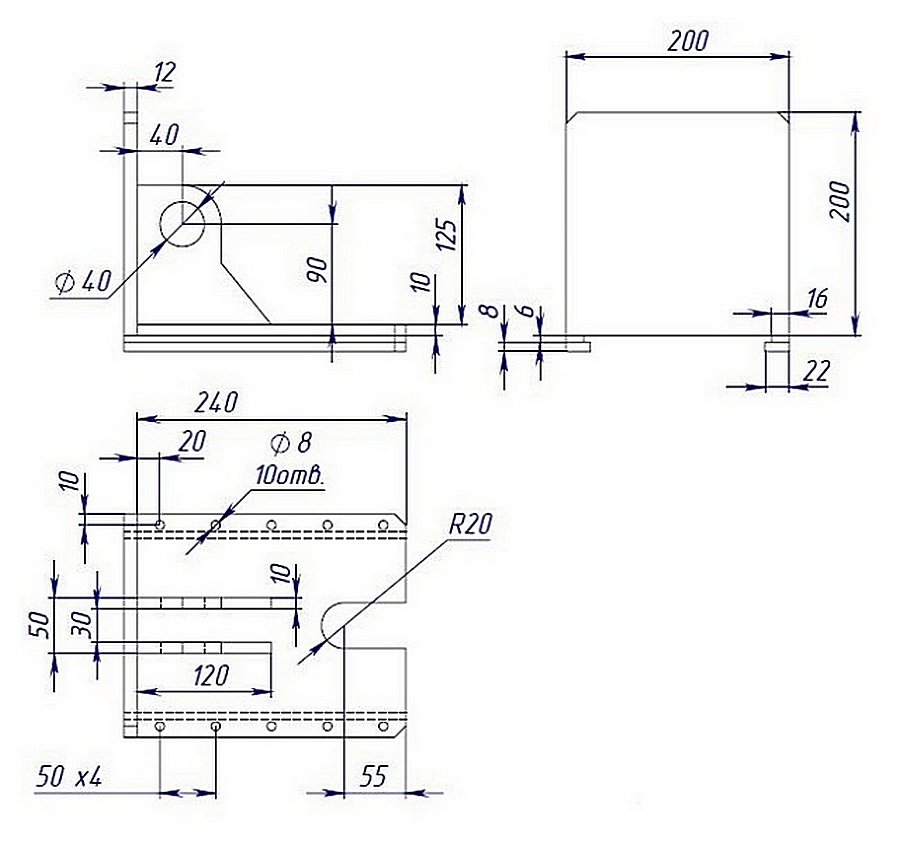

Чтобы закрепить его на станине гидравлического дровокола из листового металла вырезается два квадрата.

Их высота должна быть на 8 см больше, чем высота гидравлического цилиндра. В центре каждой заготовки высверливается отверстие. Его диаметр должен совпадать с тем, которое есть в корпусной части цилиндра. Планки привариваются на свое место и цилиндр закрепляется с помощью втулки. Детальнее видно на фото.

Модуль гидравлического дровокола, который будет сдвигать бревно изготавливается по похожему образцу, но в нижней планке делаются направляющие, чтобы она смещалась только по станине гидравлического дровокола и не происходило перекоса при большом усилии.

Обратите внимание на этот узел на фото

Как вариант в конструкции гидравлического дровокола будет использоваться электрический двигатель с мощностью 7,5 кВт на три фазы. На следующих фото можно увидеть узел примыкания к насосу, и способ крепления самого насоса к раме.

идравлический преобразователь можно использовать от мини-трактора, который изначально рассчитан на применение тяжелой навески.

С помощью шлангов высокого давления производится подключение Всех компонентов между собой.

Чтобы в системе было достаточно масла, понадобится бак. Его можно использовать готовый или сделать самостоятельно, как в этом случае. Объем емкости 66 литров. Размеры его стенок 60×50×22 см. Швы хорошо провариваются.

Сверху делается отверстие ½» под автоматический сбросной клапан, сбоку для заливки масла, а снизу выход в гидравлическую систему c диаметром в ½», куда монтируется кран.

После этого его можно установить в дровокол и подключить к гидравлическому насосу.

Далее, делается разводка электрической части через пускатель, т.

к. двигатель рассчитан на 3 фазы. Все провода подбираются под требуемое сечение.

В качестве колуна используются две перпендикулярно приваренные и заточенные пластины. Хороший металл в лемехах от тракторной навески. Такое изделие прослужит максимально долго. Как вариант можно сделать 8 ножей, чтобы измельчение было большим.

Результат на фото ниже.

Для того чтобы бревно с дровокола не скатывалось, по бокам станины можно сделать дополнительные держатели.

Они привариваются на уголки под наклоном. Их можно увидеть на фото с общим видом готового варианта.

Схема по сборке приведена как общее руководство. В каждом отдельном случае можно использовать те компоненты, которые легче всего найти в вашей местности.

Вместо электрического двигателя через редуктор легко использовать и бензиновый. Блок автоматической подачи дров можно исключить, чтобы упростить всю конструкцию и уменьшить затраты.

Есть также возможность собрать гидравлический дровокол ручной. Для этого подойдет обычный домкрат на 10 тонн. Подробная схема будет приведена ниже.

В видео показана работа дровокола с двигателем, который был изготовлен по инструкции. Такое приспособление позволяет сэкономить время, которое потом можно провести со своими родными и любимыми людьми.

Дата: 13 марта 2020 г.

Хранение поленьев

Когда все дрова расколоты, их нужно сложить в поленницу. Типичная ошибка многих дачников и сельских жителей заключается в том, что они сваливают готовые дрова в кучу. Так делать нельзя, потому что шаткое сооружение может быстро развалиться, если хотя бы одно бревно лежит неудачно. Но самое главное, что дрова, сваленные в кучу, плохо сохнут, а, значит, они могут заразиться грибком и плесенью.

Складывать дрова нужно аккуратно, примерно так же, как дети, играя, складывают кубики конструктора. Чурбаки, красиво уложенные в поленницу, эффектно выглядят и производят приятное впечатление на соседей по даче. Также их удобно доставать, когда возникает необходимость принести несколько полешек домой. Хранить дрова нужно только под специальным навесом, чтобы на них не попадал дождь. Если же они находятся на открытом воздухе, следует накрывать древесину от дождя брезентом или полиэтиленовой пленкой.

Люди, которые покупают дрова по объявлению, часто жалуются на сырость привезенной древесины. В таком случае поленья нужно сразу же просушить и только потом сложить в аккуратный штабель.

Если в одном из чурбанов завелся жук-древоточец или другой паразит, такое полено нужно сразу же отправлять в печку. Паразиты опасны тем, что они постепенно разрушают древесину, а также делают дрова более уязвимыми к грибку и плесени. Периодически поленья нужно осматривать и проверять, в каком состоянии они находятся, и если они сложены красиво и аккуратно, сделать это будет совсем несложно.

Колка дров при помощи самодельного колуна — это не так сложно, как кажется. Главное, чтобы топор был удобный и достаточно острый. Существует распространенное заблуждение о том, что острым топором можно легко травмировать себя. На самом деле, дровосеки чаще всего получают травмы именно из-за того, что колун недостаточно хорошо заточен. Сделав топор своими руками и адаптировав его «под себя», дачник или сельский житель сможет заметно облегчить ежегодную работу по заготовке топлива для русской печки. Это гораздо проще и дешевле, чем покупать дорогостоящее оборудование или приобретать чьи-то дрова сомнительного качества.

https://youtube.com/watch?v=m8NCJckjMZI

Владельцы загородных коттеджей, которые топят в доме с помощью твердотопливного котла или печки, ежегодно заготавливают до 12 кубов дров в зависимости от потребностей. Для подготовки такого объёма понадобится несколько дней. Для ускорения процесса можно изготовить своими руками колун — специальное приспособление для механизированной рубки дров.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

• Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
• То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
• Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

• Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
• То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
• Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Пружинный дровокол

Если доработать вышеописанный механический дровокол, можно сделать меньшее по размеру устройство, требующее при этом меньших затрат физической силы при работе с ним. Для этой цели к станине крепят пружину, упирающуюся одним в перекладину, служащую также креплением для колуна.

Принцип действия схож с предыдущим устройством, за исключением того, что нагрузку после того, как расколото полено, амортизирует пружина. Основная задача – подбор упора и пружины так, чтобы при наименьших усилиях получался наибольший результат. Для удобства регулировки усилия упор делается подвижным.

Высота такого дровокола должна быть не ниже 80 см. Правда, при такой высоте его нужно устанавливать на платформу либо работать в согнутом положении.

Более разумно рассчитать высоту дровокола под свою комплекцию, для этого высчитывают высоту станины так – удобная высота расположения полена плюс наибольшая возможная высота раскалываемых поленьев. Наклоняться в этом случае будет необходимо только для установки поленьев на подставку.

Простейший дровокол своими руками

конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

• Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
• Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
• Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
• Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Какие заводские модели подойдут для дома или дачи

Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.

Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.

Стоит выделить несколько дровоколов, которые покупают чаще всего:

1. Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
2. «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
3. Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.
