Декоративные вентиляционные решетки: виды, выбор

Установка и эксплуатация

Схема вентиляции с обратным клапаном Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха

Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели — внутри шахты.

Основные этапы установки

Что дает обратный клапан

Подсоедините изделие к воздуховоду посредством соединительного фланца.
Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
Срежьте излишки пены или герметика после высыхания ножом.
Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном

Установка вентиляционных окон и решеток

Вентиляционными окошками и решетками оснащают по большей части нежилые чердачные помещения. При обустройстве мансарды отдают предпочтение классическим деревянным рамам с остеклением и форточками для поддержания требующегося влажностно-температурного баланса.

Для монтажа решетки для вентиляции под сайдинг выпускают готовые комплекты, которые включают коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала.

По форме вентиляционная фронтонная решетка бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.

Вентиляционные окна для обустройства фронтонов делятся на два вида:

1. Глухие.

Это обычные жалюзийные вентиляционные решетки под сайдинг, не предполагающие возможности полного раскрывания для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок вент решетки предоставляет возможность задавать объем проходящего через чердак потока воздуха.

2. Распашные.

Оснащенные одной или двумя створками для проведения периодического проветривания чердака, решетки для фасада дома из сайдинга удобно использовать для жилых мансардных помещений. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Есть еще комбинированные вент решетки для фасада дома из сайдинга, которые имеют и створки для периодического проветривания, и решетку для постоянной циркуляции воздушных потоков.

Пользуясь готовыми заводскими вентиляционными решетками для фасада из сайдинга, можно сделать окошко для фронтона собственноручно.

Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после облицовки фронтонной части стены.

Во фронтонной стенке просто вырезают проем под размеры вентиляционной решетки, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником. В том, чтобы сделать своими руками фронтонную вент решетку, нет особых сложностей. Установка вентиляционной решетки на сайдинг не сложнее врезки окон.

В теплоизолированных каркасных фронтонах с сайдингом место для размещения вентиляционных решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.

Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются вент решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:

Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
От вентиляционной решетки отделяют крепежный хомут и обод.
Между стеной и контактирующей с ней тыльной поверхностью решетки под вентиляцию наклеивается изоляционная лента или наносится герметик.
В обработанное отверстие заводится труба до упора решетки снаружи.
Производится фиксация установленной в отверстие вент решетки. Крепеж ставят через внешнюю рамку в стену.

Устройства, которые используются в организованной вентиляционной системе, присоединяются к вентиляционным каналам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.

Установленную вентиляционную решетку для сайдинга со стороны улицы закрывают ободом. Если монтаж вентиляционной решетки делали перед обшивкой фронтонной стены, то обод ставят после отделочных работ.

Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные решетки для вентиляции на фронтоны из сайдинга устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не более 1 метра.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

гравитационные одностворчатые;
лепестковые;
мембранные;
бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Материалы и формы

На сегодняшний день на прилавках розничных сетей да и на торговых интернет-площадках можно с легкостью найти решетки разных форм: и круглые, и квадратные, и прямоугольные, и даже дизайнерские ассиметричные. Последние очень популярны для воплощения в жизнь дизайнерских проектов и отлично вписываются в интерьер элитных коттеджей. Однако, самыми популярными для изготовления подобной продукции являются следующие материалы:

Сплавы алюминиевые;
Латунные;
Пластиковые (ПВХ);
Стальные оцинкованные;
Дорогие породы дерева;
Керамические составы.

В тоже время, не все они являются доступными для массового потребителя. Например, керамику очень трудно найти сразу же в изготовленном виде – ее предпочитают производить на заказ. Поэтому стоит рассмотреть более подробно самые ходовые материалы и их свойства:

Сплавы алюминиевые – продукция на их основе отличается небольших весом, они крайне устойчивы к воздействию влаги и разным химически активным веществам, поэтому их монтируют и в промышленных помещениях и в жилых зданиях. Дополнительные защитные свойства таким решеткам придаются посредством специального лакокрасочного покрытия, которое может иметь разные оттенки цветов. Все же данные образцы имеют и весомый минус – стоить они могут весьма не дешево;
Иные металлические сплавы – они получили большое распространение в промышленной вентиляции. Они способны выдерживать мощное воздушное давление, препятствовать попаданию агрессивных веществ внутрь обслуживаемого помещения. Данные распределители характеризуются повышенной надежностью и длительным эксплуатационным сроком. В целях противодействия возможными коррозийным процессам внешние части таких решеток всегда покрыты особо устойчивыми защитными составами. Из их минусов можно отметить некоторую массивность (что может осложнить самостоятельную установку), стандартно большие габариты и большую цену;
Пластиковые – их изготавливают из полихлорвинила либо полистирола, монтируют на двери, потолки или стены. Стандартно они бывают белого или бежевого цветов, но их всегда можно перекрасить в любой оттенок по желанию пользователя, при чем сделать это можно и самостоятельно. Чаще всего свое применение они находя в офисных помещениях, жилых комнатах, дачных домиках. К тому же, пластиковые решетки могут быть запросто выполнены в круглой форме, поэтому их можно устанавливать на потолках рядом с круглыми светильниками – такой метод монтажа используется при установке многоуровневых потолков сложной структуры. Если в их конструкции предусмотрена функция регулировки воздушных потоков, то такие модели называют диффузорами. К очевидным минусам пластиковых распределителей можно отнести потерю ими гладкости собственной поверхности (после длительного использования) и высокую вероятность пожелтения, если они находятся под прямым воздействием ультрафиолетовых лучей;
Деревянные – они зачастую применяются в сооружениях, которые либо изготовлены из дерева, либо имеют деревянную обрешетку. Отсюда видно, что их предпочтительнее использовать при обустройстве бань и саун. Хотя в последнее время, древесина, являясь высокоэкологичным материалом, часто встречается и загородных домах коттеджного типа. Изготовители стараются сделать их более функциональными и обеспечивают выпускаемые образцы специальными регулирующими задвижками. Из минусов можно упомянуть то, что они все-таки еще остаются эксклюзивом, да и требуют периодической обработки особыми антигрибковыми составами.

Способы отвода воздуха на кухне

Если естественной вентиляции на кухне недостаточно, и классическая вытяжка над варочной поверхностью не помогает, специалисты рекомендуют установить устройства принудительной системы. Вытяжные вентиляторы принудительно выкачивают воздух на улицу, на замену которому поступает свежий воздух. Такая схема обеспечивает механическую вытяжку и инфильтрацию.

Для защиты воздуховодов от споров плесени, пыли и микробов некоторые вентиляторы оснащены фильтрами. Менять очистительные детали следует раз в несколько месяцев. Устройство можно монтировать самостоятельно, но лучше доверить дело профессионалам.

При установке вентилятора в вентиляционный канал должна учитываться его производительность. Устанавливают их также в несущиеся стены и окна. Специалисты рекомендуют выбирать устройства, оснащенные обратным клапаном и рассчитанные на 140-170 куб.м/ч.

Основные критерии выбора также включают:

конструкцию и внешний вид вытяжного оборудования;
диаметр вентиляционного отверстия;
тип управления;
оптимальный уровень шума – до 40 Дб;
мощность рассчитывается умножением объема кухни (за вычетом мебели) на коэффициент 10 (при хорошо работающей системе вентиляции) или 15 (при нарушениях в работе вентиляционной системы).

Кухонная вытяжка с отводом в вентиляцию не требует частой замены дорогостоящих фильтров. Такие устройства включают два вида деталей, сдерживающих неприятные запахи, сажу и другие загрязнения – жироулавливающие и очистные.

Запрещено перекрывать отверстие в стене при выведении трубы в шахту. Помогут избежать нарушений с естественной вентиляцией решетки с несколькими выходами – для трубы вытяжки и естественного движения воздуха.

Выбирая кухонную вытяжку, следует учитывать следующие параметры:

габариты, зонт должен быть равен варочной поверхности;
мощность;
оптимальная производительность.

Немаловажное значение также имеет и высота установки. Вытяжка должна находиться на уровне 55-56 см над плитой. В продаже также есть приточно-вытяжное оборудование, но такие устройства имеют громоздкие габариты и в многоквартирных зданиях, как правило, не используются

В продаже также есть приточно-вытяжное оборудование, но такие устройства имеют громоздкие габариты и в многоквартирных зданиях, как правило, не используются.

Ролик о том, как совместить вытяжку с вентиляцией:

Разновидности вентиляционных решеток

Одним из главных устройств вентиляционной системы в помещении являются решетки. Специальный элемент предназначен для закрытия отверстий воздуховода. Он выполняет ряд функций:

защитная – предотвращает попадание грязи и пыли;
регуляторная – равномерно распределяет поток воздуха по вентиляционной системе;
эстетическая – закрывает входное отверстие, придавая ему изящный вид.

Сегодня легко выбрать вентиляционную решетку, так как они представлены широкой линейкой. Между собой изделия отличаются формой, внешним дизайном, материалом и цветом.
В зависимости от предназначения, существует несколько типов решеток:

наружные;
внутренние;
переточные.

Они отличаются месторасположением и способом установки.

Вентиляционная решетка металлическая

Наружные

Решетку устанавливают с наружной стороны помещения. Она защищает систему от загрязнения пылью, попадания насекомых и мелких птиц. Факторы окружающей среды оказывают негативное влияние на конструкцию, поэтому ее изготавливают из сверхпрочных материалов:

высококачественный пластик;
металл;
алюминий;
оцинкованная сталь;
ПВХ.

Вентиляционная решетка круглая

Предпочтение отдают алюминиевым решеткам, зачастую в них монтируют жалюзи. Поверхность покрывают специальной порошковой краской, благодаря которой решетка выдерживает резкий перепад температуры и влияние осадков. Изделия отличаются внешним видом и формой: они могут быть прямоугольными, квадратными или круглыми, зависит от конструкции воздуховода.

Наружная решетка для коммерческих помещений

Вентиляционные решетки делятся на несколько подгрупп:

Дверная затворка подойдет в том случае, когда нет возможности проделать отверстие в стене дома. Монтаж выполняют на входную дверь, обеспечивая поток свежего воздуха.
Фронтонная. Устанавливается в окне на чердаке жилого здания. Обеспечивает поступление свежего воздуха на крышу, контролируется с помощью защелок.
Вентиляционная затворка для пола. В подвале делают проемы, не проводя трубы для циркуляции воздушных масс. Устанавливают цокольные дефлекторы.

Вентиляционная решетка, встроенная в пол жилого помещения

Вентиляционные решетки для цоколя с закрывающимися крышками. Используют для проветривания подвального помещения. Выполняют защитную функцию от проникновения мелких грызунов.

Это популярные модели, которые пользуются спросом у покупателей.

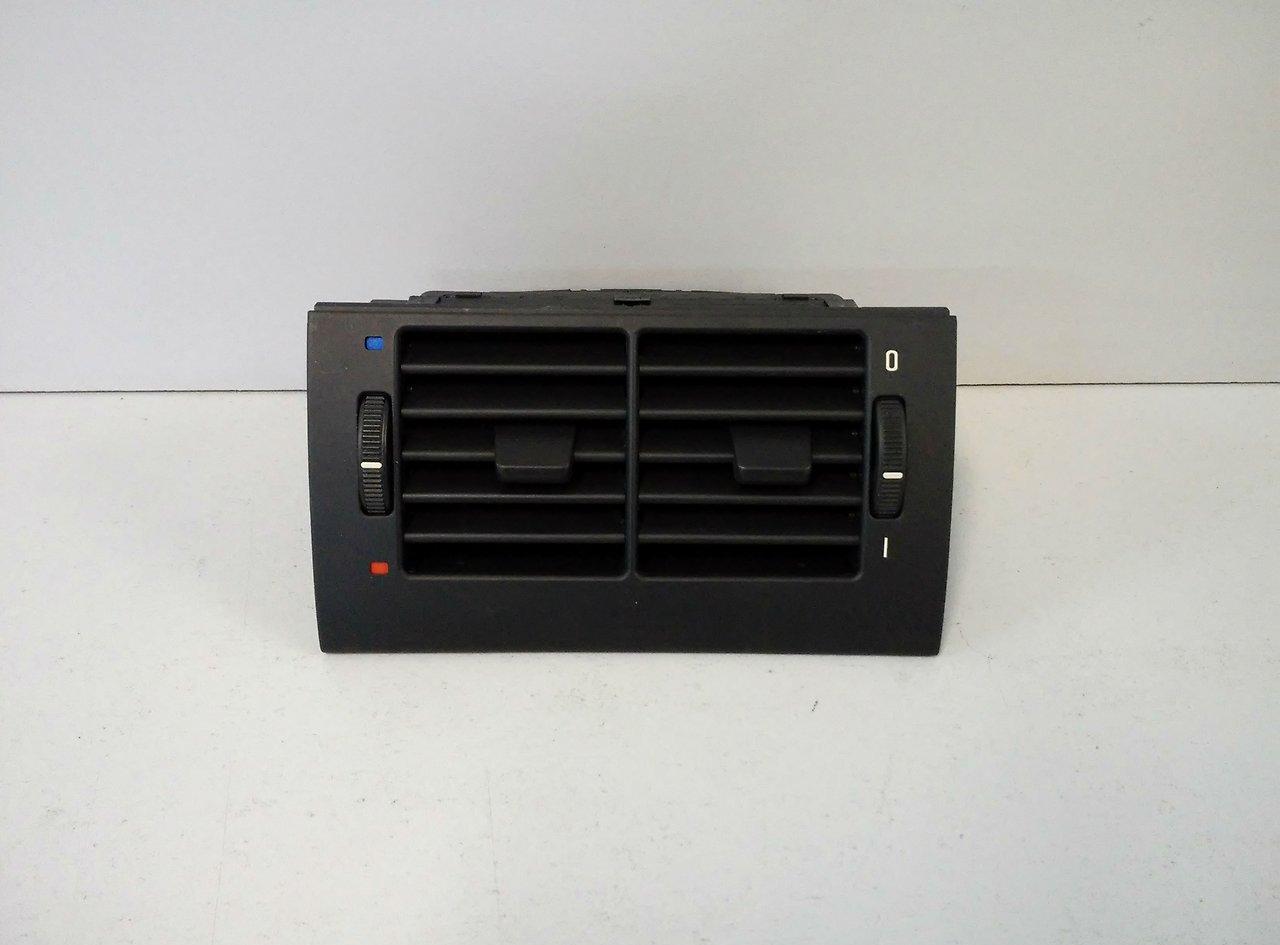

Вентиляционная решетка регулируемая

Внутренние

Производят заслонки, как правило, из обычного пластика или дерева. В редких случаях из металла. Устанавливают внутри офисного или жилого помещения для направления внутренних потоков воздуха

Перед покупкой стоит обратить внимание на цвет и форму: правильно подобранная решетка будет гармонично сочетаться с интерьером помещения

По форме заслонки бывают:

квадратные;
круглые;
прямоугольные.

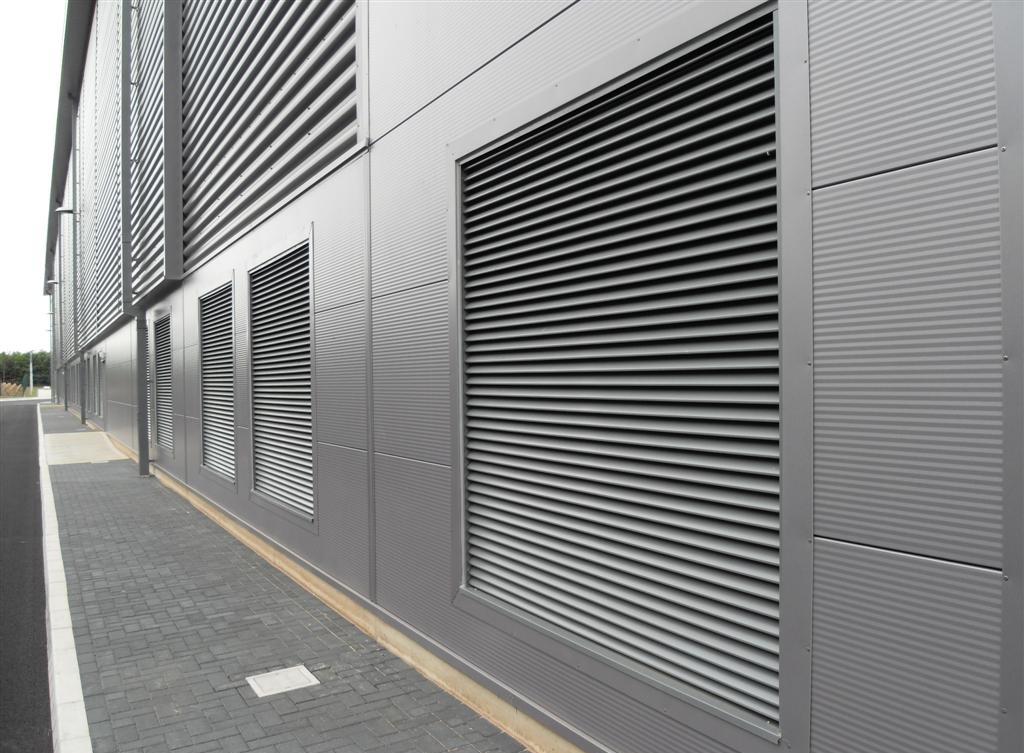

Вентиляционная решетка фасадная

Цветовая гамма довольно обширная, насчитывает тысячи оттенков. Вентиляционные жалюзийные решетки меняют и контролируют направление потока воздушных масс. Форма конструкции может быть:

горизонтальная;
вертикальная;
подвижная;
неподвижная.

Конструкцию легко установить, она проста и безопасна в использовании.

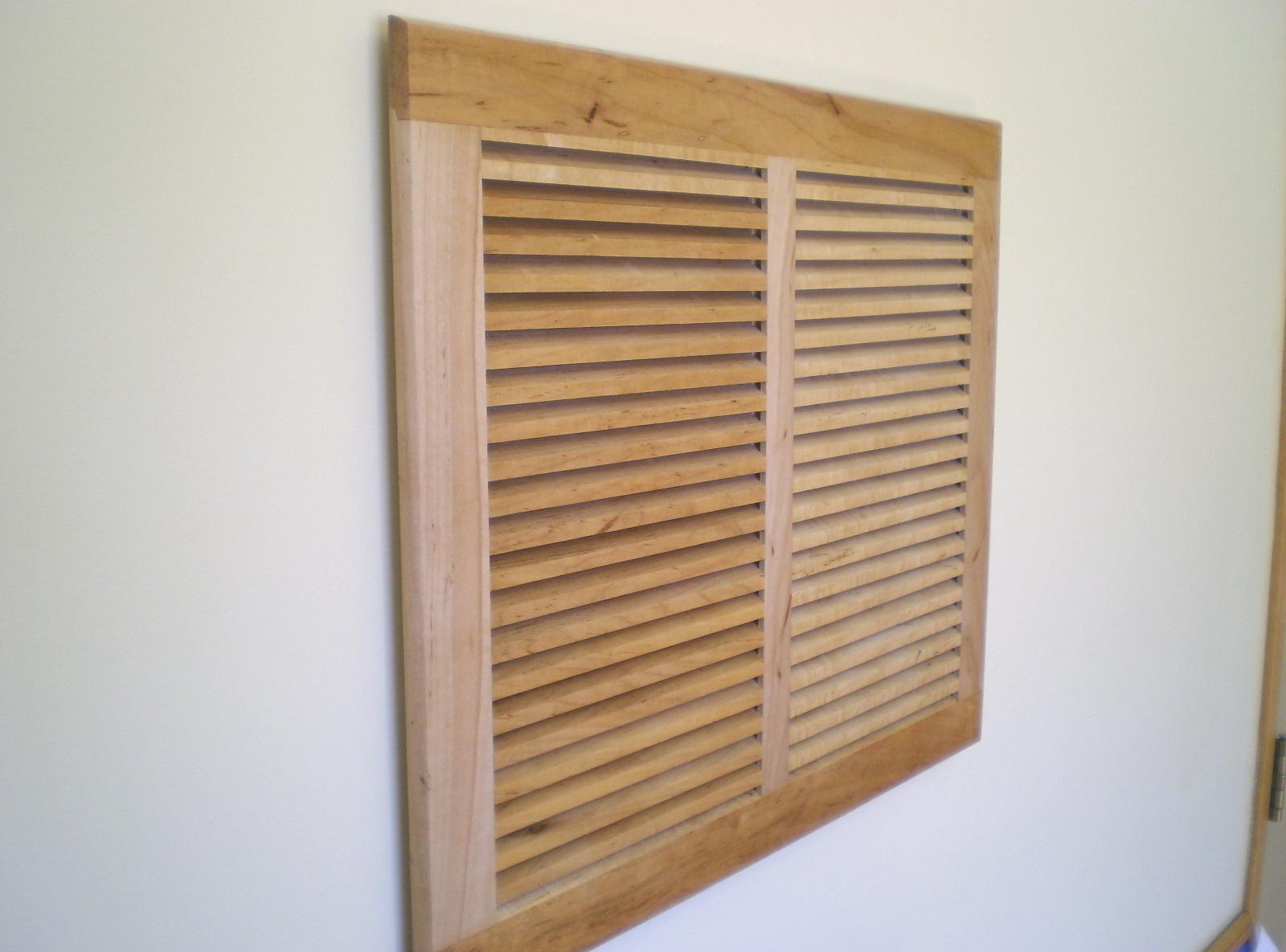

Деревянная вентиляционная решетка

Переточные

Обеспечивают поступление свежего воздуха между двумя соседними комнатами или помещениями. Как правило, их устанавливают в проемах на дверях или в отверстиях внизу стены.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
работа естественной вентиляции без притока не наладится.

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
При отключенных вентиляторах запахи туалета просочатся в кухню.
При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Как выбрать металлические ставни

При выборе наружных решеток необходимо учитывать негативное влияние внешних факторов, таких как осадки. Алюминиевые решетки способны обеспечить надлежащую защиту вентиляционных систем. Им свойственны небольшая масса, габариты и легкость в установке. Иногда в качестве покрытия профиля решетки используют порошковый краситель. Он обеспечивает защиту изделия и придает ему эстетически привлекательный внешний вид.

Подбор решетки – ответственный и непростой процесс, поскольку она должна обеспечивать достаточный приток и отвод воздуха. В расчеты должны быть включены такие характеристики, как объемный расход, скорость движения и эффективное сечение

Как выбрать декоративную решетку для вентиляции
