Датчик движения для включения освещения

Как безошибочно выбрать датчик движения для включения света

Существуют определенное количество конкретных критериев выбора оборудования для регистрации перемещения:

Место установки. Если датчик будет установлен снаружи помещения, то степень защиты IP прибора должна быть от 55, лучший вариант IP 65. Но если над оборудованием находится защищающее от осадков приспособление типа навеса, то можно использовать IP 44. Эксплуатация устройства включения освещения при перемещении объекта в закрытом помещении таких как дом, дача, гараж и тому подобные возможна с более низкими показателями степени защиты.
Невозможности прохода сигнала. Из-за различных видов и типов датчиков существуют разные возможности препятствия сигналу сенсора. Например, при эксплуатации инфракрасных регистраторов, перед ними не должно быть никаких преград, при применении акустических – отсутствие посторонних звуков и шумов. А вот при использовании микроволновых и комбинированных видов датчико-преобразующей аппаратуры на качество сигнала, практически, никакие внешние факторы не оказывают влияния. Потому их устанавливаю на больших складах, в гаражах, системах аварийного оповещения и сигнализации.
Угол обзора. Если помещение имеет несколько дверных проемов, то лучше эксплуатировать датчик движения с углом обнаружения 360 градусов. Если же помещение снабжено одним входом или является проходным, то можно применить, к примеру, детектор с обзором 180 градусов, который будет направлен в сторону возможного появления человека.
Мощность системы освещения. Мощность устройства обнаружения перемещения напрямую зависит от того, какую мощность электроэнергии потребляет световые приборы. Величина мощности должна быть немного больше, чем значение мощности системы освещения.
Радиус действия. Эффективность работы прибора обнаружения движения для активации системы освещения прямо пропорционально зависит от расстояния его действия. В основном, радиус реагирования датчика колеблется в пределах 6-50 м. Данный параметр несомненно зависит от того, где он применяется. Если в тесном помещении, то можно использовать сенсор с минимальным радиусом действия. А вот для того, чтобы включить световое оборудование вне здания или строения, понадобится более обширная площадь обнаружения движения.
Фотореле. Это дополнительный модуль, которым снабжаются некоторые модели датчиков. Фотореле является детектором освещенности. Принцип действия заключается в том, что если параметр освещенности ниже настроек фотореле, то свет включается, а если выше, то свет остается выключенным. Наличие данного элемента позволяет значительно сэкономить электроэнергию.
Отсутствие возможности обнаружения животных

Параметр датчиков движения, на который тоже надо обратить внимание. Данная функция прибора позволяет избегать провокации сенсора на срабатывание из-за перемещения различных животных, которая сэкономит деньги за свет.

Вышеперечисленные критерии выбора должны помочь правильно выбрать оптимальные и целесообразные регистраторы движения, предназначенные для активации светового оборудования.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Способы подключения датчиков движения

Подключить современный датчик движения для управления освещением очень просто. Для этого на каждом датчике есть клемма, состоящая из трех (реже четырех) выводов: L – фазный входной провод, N – нулевой входной провод, и клемма, которая может обозначаться стрелкой — → или сочетанием буквы L со стрелочкой →, или буквой A.

К клемме L подключают фазный провод, который обычно в электропроводках имеет изоляцию коричневого или красного цвета. Однако, он может быть и другого цвета, перед подключением нужно убедиться, что провод именно фазный при помощи отвертки-индикатора. Клемма рассчитана на подключение медного провода площадью поперечного сечения не более 1,5 мм. Если провод многожильный, то зачищенный конец надо залудить или надеть наконечник и обжать.

К клемме N подключают нулевой рабочий провод (не путать с защитным нулем!). В электропроводках он должен быть синего цвета, но может быть и другого. Отверткой-индикатором следует проверить нет ли на нем фазы, а также убедиться, что между фазным проводом и нулем напряжение составляет 220 В. Это легко сделать мультиметром.

К третьей клемме подключаются светильник или группа светильников

Очень важно убедиться в том, что их суммарная мощность не превосходит номинальной мощности нагрузки конкретного датчика движения. Схема коммутации представлена на рисунке 1

Рисунок 1

Бывают ситуации, требующие постоянной работы светильников. Например, при входе гараж датчик включил свет, а потом хозяин полез под машину и датчик, не увидев никакого движения, свет выключит через время задержки. Чтобы этого не случалось параллельно датчику добавляют выключатель.

Такой способ подключения показан на рисунке 2. После того, как работа в гараже закончена, хозяин выключает свет, но движение в поле зрения датчика активизирует его, поэтому питание светильников идет через реле датчика. Как только всякое движение в гараже прекращается, по истечении времени выдержки, датчик отключает свет.

Рисунок 2

В длинных коридорах или при движении по лестничным маршам, в помещениях сложной формы бывают ситуации, когда один датчик движения не может «обслужить» всю зону, которая требует освещения. В этом случае зона разбивается на участки, каждый из них будет обслуживать свой датчик движения, который подключается к другому параллельно. Светильники при этом подключаются к одному из датчиков. Такой способ показан на рисунке.

Большинство датчиков движения рассчитаны на нагрузку от 500 Вт до 1000 Вт, однако может сложится ситуация, когда необходимо подключить более мощную нагрузку. Например, при входе на садовую дорожку должно загораться освещение дорожек, освещение пруда и запускаться фонтан. Тогда вместо мощной нагрузки к датчику движения подключают катушку магнитного пускателя, которая воздействует на силовые контакты, рассчитанные на большую нагрузку. Схема подключения при таком способе показана на следующем рисунке.

Рисунок 3

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
2. Снимается крышка корпуса.
3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Ошибка при подключении проводов может привести к серьезной поломке и сгоранию устройства. Если самостоятельно подключить приборы не получается, стоит воспользоваться квалифицированной помощью специалистов. Они выполнят монтажные работы в полном объеме и настроят все оборудование с учетом особенностей его эксплуатации и ваших пожеланий.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.

• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.

• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

За это отвечает датчик, который обозначается как Sens

При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться

Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

• 110-120 или 180 градусов по горизонту.
• 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства

Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Как выбрать датчик движения

Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.

Место монтажа

Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.

Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.

Способ установки

Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.

Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.

Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.

Вид питания

Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.

Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.

Радиус действия

Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.

Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания – на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.

1 – переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Проверка установки

Перед окончательной установкой нужно проверить исправность системы. На датчике располагаются несколько переключателей, отвечающих за настройку детектора:

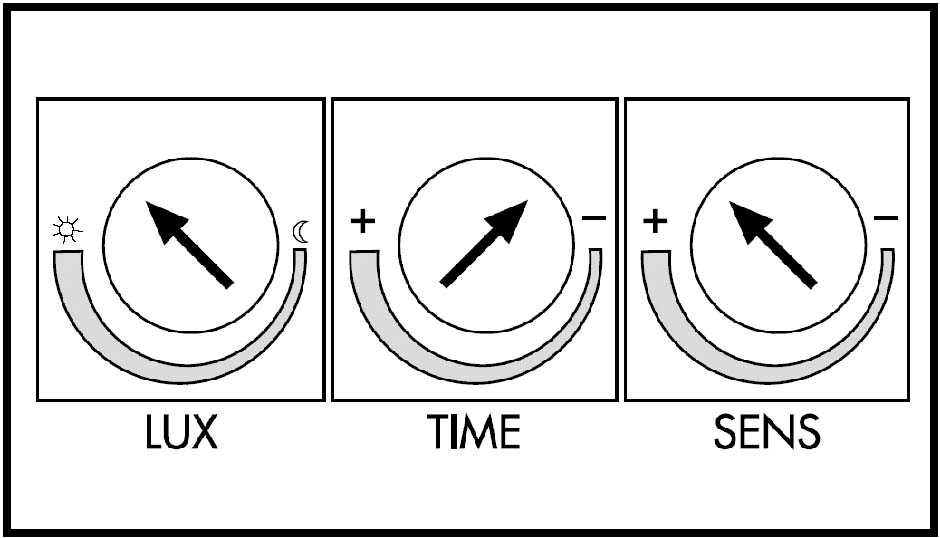

• LUX. Переключатель отвечает за пороговую освещенность. Если на улице достаточно света от солнца, то датчик реагировать на движение не будет.
• TIME. Время, на которое будет включаться свет после срабатывания (от 2 секунд до 15 мин). Отсчет идет с момента, когда объект выходит из зоны действия.
• SENS. Чувствительность зависит от яркости ИК света, на который должен срабатывать прибор.

Регуляторы на датчике движения

Угол обзора

В дешевых вариантах устройств доступны только настройки чувствительности, времени действия и уровня порогового освещения, а угол обзора фиксирован. Более дорогие аналоги позволяют регулировать и эту характеристику. Если прибор часто срабатывает не вовремя либо появляются слепые зоны, то стоит проверить правильность направления угла обзора.

Совет! Для максимальной эффективности настенных уличных датчиков оптимальное место для установки находится на высоте 2,5-3 м. Дальность действия около 10-20 м и высота 1,5 м. Не стоит пробовать увеличить регламентированную дальность путем установки детектора на более высоком или низком уровне.

Установка настенного датчика

Уровень освещенности

Правильная настройка уровня освещенности увеличит экономичность осветительного прибора: работа светильника при достаточном свете от солнца — пустая трата денег. Чтобы настроить LUX-параметр, регулятор нужно поставить в максимальное положение (работа ночью), после чего постепенно поворачивать его вправо.

Задержка выключателя

Время задержки варьируется от 2 секунд до 15 минут. Оптимальным временем считается 50-60 с. Нужно выкрутить TIME до минимального значения, а затем плавно повышать время. Первое отключение после настройки произойдет несколько позже, чем было установлено. Последующие будут производиться согласно настройкам.

Расположение регуляторов на датчике

Чувствительность

При повышенной чувствительности детектора движения вероятны ложные срабатывания. При высоком уровне чувствительности детектор срабатывает на появление в зоне животных. Чтобы корректно настроить устройство, следует начать с минимального значения и плавно повышать SENS-регулятор.
