Самодельные буровые установки

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

1. Верхняя рама: chertyozh_1_verhnyaya_rama
2. Нижняя рама: chertyozh_2_nizhnyaya_rama
3. Ползун буровой: chertyozh_3_polzun
4. Гильза-ползун: chertyozh_4_gilza_polzun
5. Рама в сборе: chertyozh_5_rama_v_sbore
6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

Самоходные

Главным достоинством принято считать то, что для их передвижения не требуется наличие грузовика, так как они изготавливаются на базе самодвижущегося шасси на гусеничном или колесном ходу. В качестве такого шасси могут применяться различные тракторы, вездеходы или грузовые автомобили.

Чаще всего на шасси монтируется бурильный агрегат, с гидравлическим или механическим приводом, при использовании последнего крутящий момент на шнек передается с двигателя автомобиля или вездехода.

Среди положительных качеств выделяются:

• Исключительная мобильность. Установка может работать в любых условиях, даже в поле. Высота вышки может достигать 5–7 метров, поэтому на выполнение работ в непосредственной близости от ЛЭП может потребоваться наряд-допуск.
• Скорость бурения вырастает в разы за счет отсутствия надобности в сборке-разборке механизма, так как установка приезжает на место самостоятельно и практически сразу готова к работе.
• Самоходные устройства легче обслуживаются и ремонтируются.
• Возможность бурения шахт глубиной до 350 метров, со скоростью до 10 м/ч, в зависимости от твердости породы.
• Работа на всех видах грунта. При высокой твердости породы рекомендуется использование буров из высокопрочной стали или с алмазными наконечниками.

Бурение своими руками

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.Для самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помощников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для источника в глинистых и суглинистых почвах применяйте ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого применяют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка — полый металлический цилиндр для поднятия разжиженной породы и грязи из скважины на поверхность.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручная бурилка для скважины не пройдёт, нужна ударно-канатная буровая установка.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

• инструмент для создания внешней дюймовой резьбы;
• болгарка;
• разводной ключ;
• оцинкованная труба на полдюйма, а также сгон аналогичного размера;
• сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы

Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Виды самодельных буровых установок

• 1 Виды самодельных буровых установок
• 2 Виды самодельных канатно-ударных бурильных установок
• 3 Как сделать установку для роторного бурения
• 4 Простейшая установка для шнекового бурения

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

• Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

  Одна из ударно-бурильных установок

• Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

  Шнековая буровая установка

• Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.

• Роторная буровая установка

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Методы очистки воды из колодца или скважины описаны тут.

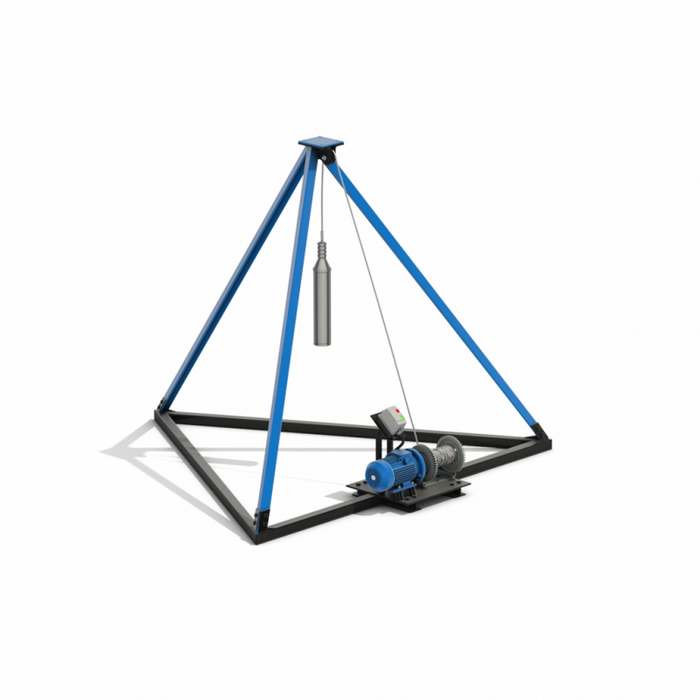

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Где разместить скважину

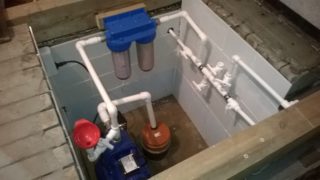

Обвязка скважины внутри дома ничем не отличается от наружной

При выборе места оборудования скважины внутри дома или на улице стоит все тщательно взвесить. Каждый из вариантов имеет ряд своих плюсов и минусов. Но принимать итоговое решение нужно, руководствуясь не сиюминутными выгодами, а долгосрочной перспективой.

Локация источника на территории дома

Чаще такое решения принимают в двух случаях:

• Полностью свободный под застройку участок. На нем нет ни жилых, ни хозяйственных помещений. Как правило, здесь мастер сначала определяет точку локации будущей скважины, выполняет бурение, а затем уже проектирует и строит дом в соответствии с имеющимися данными.
• Бурение скважины-иглы в подвале или погребе дома. При условии наличия ленточного фундамента и земляного пола. В противном случае придётся разбивать часть цементной стяжки, что не очень хорошо в плане гидроизоляции нижней зоны здания. Сделать абиссинский колодец (скважину-иглу) можно без применения тяжелой техники. Достаточно просто забивать трубу с острым наконечником в грунт до водоносного пласта. По мере необходимости её длину наращивают.

Скважина, расположенная на территории дома, несет в себе такие преимущества для мастера:

• Максимально свободная площадь участка под застройки, насаждения. Особенно это хорошо, если соток крайне мало.
• Возможность протянуть разводку водопровода по дому с минимальными затратами. Мастер использует предельный минимум метража труб, не потратится на покупку утеплителя для них и на проведение теплосберегающих мероприятий.
• Если произведено бурение скважины на воду в доме, не приходится закупать мощный дорогостоящий насос, как того требует устройство источника на улице. Агрегату не нужно транспортировать жидкость на большие горизонтальные протяженности.
• Верхняя часть обсадной колонны никогда не замерзнет. Поскольку даже подвальное неотапливаемое помещение дома имеет плюсовую температуру.

Без спецтехники глубокую скважину не пробурить

Из минусов монтажа гидротехнического сооружения в пределах дома выделяют:

• Невозможность сформировать глубокий источник с применением спецтехники (при условии, что мастер бурится в уже готовом здании). Здесь придется ограничиться устройством скважины с невысоким дебитом. А это значит, что на полив воды может не хватить.
• Грязные работы при формировании даже абиссинского колодца. Не говоря уже о полноценном бурении.
• Сложности с раскачкой готового источника после его бурения в готовом доме. Под этим видом работ подразумевают выкачку больших объемов воды с примесями песка до появления чистого ресурса. Весь выбранный тоннаж жидкости нужно куда-то сливать.
• Постоянный шум насосного оборудования в подвале. Либо придётся нести дополнительные затраты на звукоизоляцию подсобного помещения.
• Повышенная влажность в подвале. Даже при условии монтажа герметичного оголовка сырость рано или поздно возьмет верх. И тогда бороться с грибком уже будет невозможно. Плесень, в свою очередь, начнет разрастаться по подполу и выше в дом.
• Невозможность подогнать спецтехнику при необходимости проведения обслуживающих работ (подъем глубинного насоса, промывка заилившейся скважины и др.).

Локация скважины вне постройки

Установка скважины снаружи — самый оптимальный способ

Если бурить источник снаружи на любой части участка, работы выполняются независимо от сезона, погоды, температуры воздуха. Скважину формируют с применением специальной тяжелой техники. Углубляются в грунт одним из способов:

• роторный;
• ударно-канатный;
• колонковый.

Метод подбирается специалистами в зависимости от сложности грунта, наличия в нем скалистых пород, плывунов и др.

Весь процесс — это установка бурмашины, монтаж специальной трубы, в которой проводится бурение, вывод бурового промывочного раствора в зумпф (специальное пространство рядом со скважиной).

У источника, расположенного рядом с домом (за его пределами), есть ряд таких преимуществ:

• Возможность буриться на любую глубину, загнав на участок и установив тяжелую спецтехнику.
• Формирование источника с большим дебитом (вплоть до артезианского). Объемов воды хватит на снабжение дома в бытовых целях и на полив.
• Возможность устроить защитный кессон, который избавит от шума работающего насоса на участке. К тому же камеру можно интересно оформить в соответствии со стилем ландшафтного дизайна.
• От уличной скважины проще тянуть шланг на полив сада-огорода.
• Риск промерзания водопровода также нейтрализуется при помощи кессона и отвода от него труб ниже уровня замерзания почвы.

Преимущества самодельной установки

Применение устройств, изготовленных своими руками для бурения скважин, имеет ряд преимуществ.

Самодельные буровые станки для ручного бурения сооружаются по единой схеме. Буровую вышку выполняют в виде треноги.

К ним относятся:

1. Небольшая стоимость. Целый ряд деталей и механизмов можно найти в хозяйстве или приобрести на разборках за небольшую плату. Благодаря тому, что работы будут выполнены самостоятельно, цена готовой установки будет зависеть от покупных деталей.
2. Мобильность. Чаще всего малогабаритные установки оборудуют колесами и сцепным устройством для фаркопа. Бурение можно проводить в тех местах, куда не проедет специальная техника.
3. Небольшие массо-габаритные характеристики. Наиболее тяжелыми деталями являются привод и станина (основание).
4. Быстрый и простой монтаж. Установку можно хранить в разобранном виде в любом подсобном помещении, а при необходимости собрать за несколько минут.
5. Соответствие технических характеристик, требуемым для бурения скважины на воду.

Если по каким-либо причинам работы не были окончены в течение дня, то нет необходимости оставлять установку на ночь на улице. Ее легко демонтировать и убрать в помещение. Для проведения работ на участках, не оборудованных электричеством, можно использовать механический привод либо приобрести бензо- или дизельный генератор соответствующей мощности.

2 Станки ударного бурения

Установки для ударного бурения разрабатывают скважину посредством кратковременного воздействия на дно скважины специального инструмента, совершающего возвратно-поступательные движения. В зависимости от принципа работы все буровые станки данного типа делятся на 3 разновидности:

1. Станки ударно-канатного бурения.

Их устройство не предполагает наличия осевого усилия при подаче рабочего инструмента — боек падает на дно скважины под своем весом. Такое оборудование имеет достаточно низкую производительность, но при этом она крайне эффективна при разработке хрупких горных пород.

Рабочий инструмент таких станков имеет вес 1-3 тонны, он подвешивается на лебедке и поднимается посредством кривошипно-шатунного механизма на высоту 1-2 метров над забоем. В процессе разработки на дно скважины заливается вода, размягчающая породу.  Разрушенный грунт периодически удаляется с помощью желонки.

БС-3

Установки для ударно-канатного бурения бывают как крупногабаритные на гусеничном (БС-3) либо колесном ходу (БЖ-6), так и компактные (сборного типа) для разработки скважин на воду. Общим недостатком всех агрегатов является низкая производительность, так как скорость свободного падения рабочего инструмента непосредственно зависит от силы земного притяжения и количество ударов невозможно увеличить выше отметки 50-60 шт/мин.

1. Станки шарошечного бурения.

В таких агрегатах рабочим инструментом выступает шарошечное долото, осуществляющее дробяще-скалывающую разработку породы. Буровой колонне, на которой закреплено долото, сообщается не только возвратно-поступательное движение с большим усилием по отношению к дну забоя, но и вращательное движение.

Шарошечное долото

Такие установки используются для бурения всех типов грунтов — от мягких до особо твердых (включая горные породы), они способы разрабатывать скважины диаметром 72-400 мм. Среди отечественного оборудования выделим станок СБШ-200 (глубина — 30 м, диаметр 190-243 мм) и станок СБШ-250 (глубина — 40 м, диаметр — 214-270 мм). При разработке карьеров чаще всего используется буровой станок БТС 150 на базе гусеничного трактора Т-10М.

1. Станки ударно-вращательного бурения

Установки ударно-вращательного бурения отличаются от ударно-канатных и шарошечных агрегатов тем, что при разработке скважины их рабочий инструмент вращается не только в перерывах между ударами, а непрерывно. При этом забой углубляется за вхождения коронки в грунт в момент удара, а вращение обеспечивает очистку дна скважины от выработанной породы.

Основными признаками оборудования данного типа являются низкий крутящий момент и осевое усилие, при большой ударной нагрузке. Ударно-вращательное бурение демонстрирует максимальную производительность при работе на особо твердых и абразивных породах.

СБУ-125

Среди техники отечественного производства наиболее распространенными установки серии СБУ-125, способные разрабатывать вертикальные и наклонные скважины диаметром до 125 мм на глубину до 22 метров.  Все модели СБУ-125  обустроены на базе гусеничной углепогрузочной машины УП-3.

2.1 Станки колонкового бурения

Установки колонкового бурения чаще всего применяются при исследовательских и строительных работах. Основным их отличием от шнекового и ударного оборудования является то, что выработка грунта осуществляется не по всему периметру скважины, и лишь по радиусу колонкового снаряда, который представляет собой круглую трубу с наваренными на торец твердосплавными режущими зубьями.

При работе внутренняя полость колонкового снаряда заполняется вырезанным грунтом, после чего снаряд поднимается на поверхность и его содержимое извлекается. Такое принцип работы позволяет получать цельную породу, необходимую для проведения геодезических испытаний.

СКБ-4100

Среди распространенного оборудования для разработки геологоразведочных скважин выделим станок СКБ-4100 (диаметр до 46 мм, глубина до 700 м) и Атлас Копко С5 (50 мм, до 1000 м).

Выводы и полезное видео по теме

Наглядный обзор буровой установки, изготовленной своими руками, представлен на этом видео:

Здесь показан вариант буровой установки комбинированного типа для ударно-канатного и шнекового бурения:

На этом видео можно посмотреть вариант желонки для ударно-канатного бурения:

Самодельная установка для бурения скважин — не слишком сложный агрегат, оставляющий простор для работы инженерной мысли. Но следует помнить, что узлы и механизмы такого устройства в процессе бурения испытывают существенные нагрузки. Поэтому материалы должны быть прочными, а работы нужно выполнить как можно лучше.
