Зачем нужна буровая установка: 5 преимуществ

Технология добычи

Когда скважина полностью обустраивается, то на нее устанавливают оборудование для добычи.

Существуют три наиболее распространенных способа добычи нефти.

Фонтанный

Нефть или газ поднимается на поверхность земли по стволу скважины самостоятельно (под действием пластового давления).

Его преимущества:

• простой;
• минимальные затраты электричества;
• простое управление откачкой;
• длительный срок эксплуатации техники.

Для контроля над такой скважиной на нее устанавливают запорную арматуру, которая в процессе добычи позволяет управлять потоком сырья (контролировать его давление и консервировать скважины).

После окончания фонтанирования остатки нефти начинают качать газлифтным и насосным способами.

Газлифтный

Это способ применяют в том случае, если пластового давления не хватает для естественного извлечения сырья из недр. В этом случае для выталкивания нефти на поверхность в скважину компрессорами закачивают воздух или углеводородный газ. Данный способ бывает компрессорным и бескомпрессорным.

Первый мы уже рассмотрели, во втором же случае в пласт подают газ, уже находящийся под нужным давлением. Его берут с соседних месторождений.

Преимущества этого способа:

• позволяет более эффективно разрабатывать месторождения (выкачивать из них больше нефти);
• с его помощью можно вести добычу на сильно искривленных скважинах;
• можно работать с очень загазованными и перегретыми пластами;
• позволяет полностью контролировать рабочий процесс;
• удается автоматизировать управление;
• можно сразу эксплуатировать несколько пластов;
• позволяет контролировать отложение парафина и солей.

Основными минусами газлифта считаются:

• высокая цена оборудования;
• небольшой КПД.

Из-за этого его используют чаще всего для подъема легкой нефти с большим содержанием попутного газа.

Насосный

Этот способ предусматривает подъем нефти с помощью насосов, опускаемых в скважины. Данным способом качают сырье с глубины до 2500 м. При этом один насос выкачивает за сутки из скважины до 500 м³ сырья.

По конструкции насосы бывают штанговыми и бесштанговыми. Последние являются погружными электрическими центробежными устройствами.

Штанговые устройства состоят из насосных труб и подвешенных в них плунжеров. При этом возвратно-поступательное движение плунжеров в них позволяет создать станок-качалка. На него передает крутящий момент электромотор с помощью многоступенчатого редуктора.

Из-за не слишком низкой надежности и производительности штанговые устройства сегодня заменяют электрическими центробежными погружными насосами (ЭЦН).

Лучшее как сделать буровую вышку из железного конструктора

Детей с самого маленького возраста необходимо приучать к аккуратности, вниманию, умению доводить начатое дело до конца. Для этих целей приобретаются специальные развивающие игры с игрушками. Многие родители сходятся во мнении, что развить воображение, быструю моторику и логическое мышление поможет вакансии ведущего конструктора в москве. Из строительных наборов, выполненных из дерева, пластика и других материалов, можно собрать дома, различные фигуры, всевозможные виды транспорта.

Большой выбор интерактивный конструктор engino 50 в 1 с мотором, деревянный конструктор кукольный домик, конструктор персональных компьютеров, конструктор гербовой печати онлайн, нетхаус конструкторов сайтов, змейка конструктор 24, конструктор великан полесье 126, конструктор с лампочкой, дома из конструктора полесье, конструктор голубая стрела.

При выборе игрушек для детей, родители прежде всего обращают внимание на безопасность и универсальность

Конструкция нефтяных буровых установок

Они состоят из следующих органов и систем.

Исполнительные органы и системы

Вышка — это основная несущая конструкция любой буровой установки. По конструкции она может быть:

1. Мачтовой (механическая рабочая часть размещается на двух опорах).
2. Башенной (в их конструкции используются четыре несущие опоры, которые равномерно передают нагрузку на грунт).
3. С двумя или четырьмя опорами.
4. А- или П-образной.

Башенные конструкции более габаритные, потому что они рассчитаны на глубинное бурение.

К исполнительному оборудованию также относят:

• буровую лебедку;
• СВП;
• ротор;
• талевую систему;
• буровой насос.

Вспомогательные конструкции, механизмы и системы

Сюда входят основания, укрытия, механизмы передвижения, приемный мост, вспомогательная лебедка, система водоснабжения, обогрева, звукоизоляции, осветительная и вентиляционная техника.

Органы информирования

Это комплекс приборов контроля за бурением.

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

• Верхняя рама: chertyozh_1_verhnyaya_rama
• Нижняя рама: chertyozh_2_nizhnyaya_rama
• Ползун буровой: chertyozh_3_polzun
• Гильза-ползун: chertyozh_4_gilza_polzun
• Рама в сборе: chertyozh_5_rama_v_sbore
• Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
• Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

• Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
• Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Проведение замеров и обустройство участка

Первый этап работ – просчет уровня залегания грунтовых вод. Это требуется для определения сложности бурения и подготовки нужного количества труб.

Наиболее доступный способ – обратиться в соответствующую службу для получения геодезической карты местности. Также следует определиться с водным источником, который будет использоваться для забора промывочной жидкости для бура.

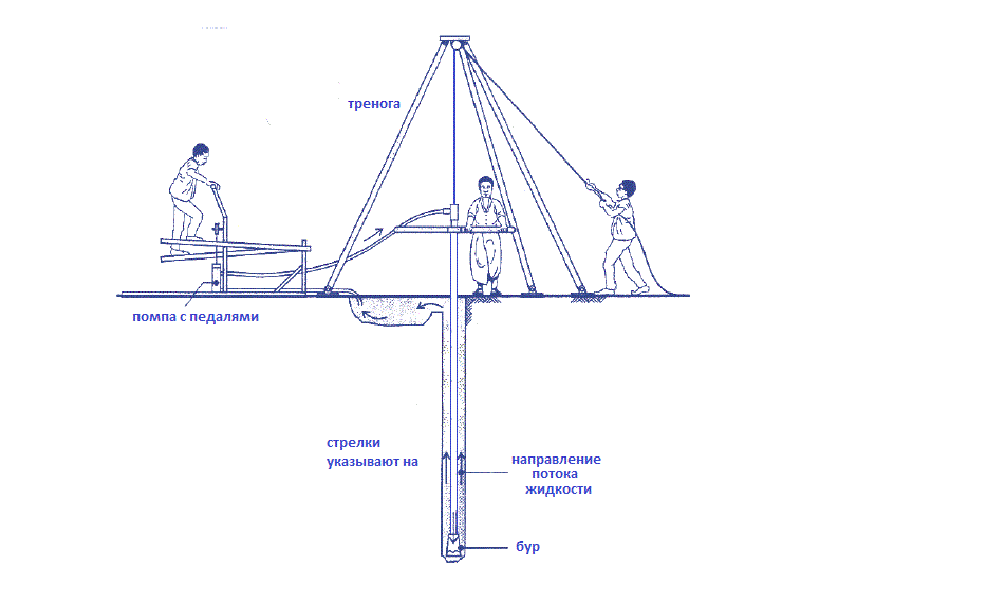

Требуемый объем жидкости для промывки во время бурения определяется с учетом состава грунта и размера скважины, в среднем он составляет от 5 до 21 куб. м воды.

Следующий этап – подготовка рабочего участка. Бурение вручную предусматривает удаление грунта из скважинного канала и обустройство емкостей для промывочного раствора – двух приямков, размеры которых составляют по 1 кубическому метру.

Одна емкость предназначается для слива жидкости и очистки от примесей, вторая – для закачки воды в бурильную установку. Приямки соединяются между собой траншеей, которая обеспечивает свободный ток жидкости. Подготовленные приямки предотвращают растекание грязи по территории участка.

Устройство для бурения монтируется по уровню, чтобы избежать даже незначительного уклона. Шланг помпы на входе устанавливается в первом приямке, а на выходе располагается шланг по направлению к вертлюгу. Через него промывочный раствор попадает в скважинную колонну.

По этой причине подобная буровая технология является достаточно простой и экономичной.

Особенности мини буровых установок

Обычно, МГБУ состоят из буров стандартных диаметров. Управление такой техникой происходит посредством блока для регулирования нагрузки, а также включающего в себя разные режимы работы двигателя. Для подъёма штанги применяется лебёдка, дающая возможность выдерживать нагрузки до 4 тонн.

При этом бурильная техника способна работать не только вертикально, но и производить бурение под определённым углом.

Разные виды сооружения могут работать с помощью:

• Электричества;
• Дизельного топлива;
• Пневматического оборудования;
• Гидравлики.

Небольшие размеры позволяют использовать минимальные человеческие ресурсы и удобно транспортировать установку. Этим и объясняется популярность данного вида буровой техники.

О малогабаритной технике

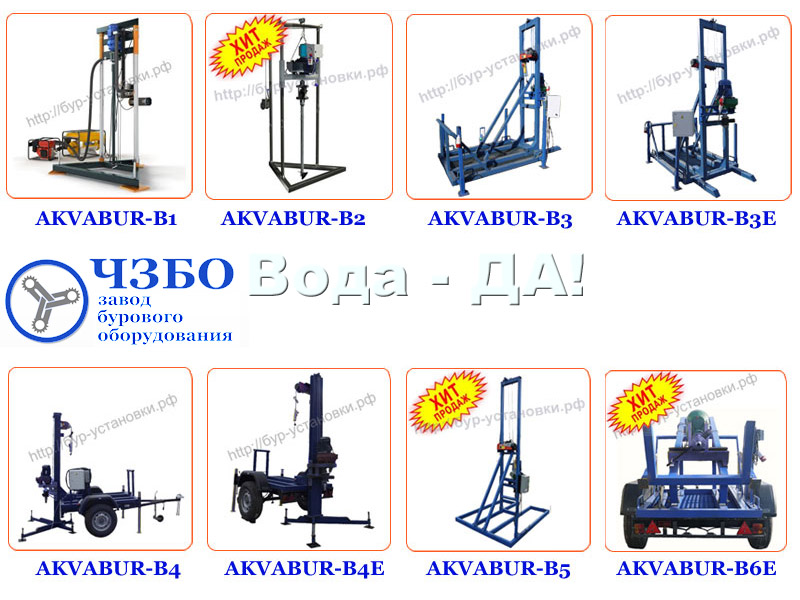

Малогабаритная буровая установка В случае ограниченного бюджета подойдет для использования такой вариант, как малогабаритная установка. Это устройство для разработки скважин, глубина которых не является слишком большой. Оснащение подобного устройства включает в себя раму, лебедку, редукторный механизм, устройство для облегчения обсадки ствола и двигатель (электрическим либо топливным).

Чаще всего малогабаритные бурильные машины собираются на базе транспортного средства, и мощность их невелика. Однако ее с лихвой хватает для того, чтобы соорудить скважины на территории одного или двух хозяйств.

Подобная система создана из отдельных модулей. Это залог ее мобильности: буровая установка может быть быстро разобрана и оперативно собрана в условиях ограниченного пространства. Для большинства граждан, нуждающихся в организации небольших скважин, преимущества малогабаритных устройств очевидны:

• простота использования;
• небольшой вес;
• низкая стоимость как самой установки, так и осуществляемых с ее помощью работ;
• быстрая окупаемость;
• маленькие размеры относительно более масштабных установок;
• аккуратность процесса;
• отсутствие необходимости привлечения высококвалифицированного персонала.

Для бурения совсем неглубоких скважин можно использовать ручной мотобур. Благодаря бензиновому приводу он может эксплуатироваться в полевых условиях.

Легкость транспортировки, система регулировки подачи топлива, отсутствие необходимости в специальных знаниях – основные достоинства подобного малогабаритного устройства

Важно, что максимальная глубина скважины, которая может быть получена с его использованием – 50 метров

Алмазные бурильные долота

Алмазный буровой инструмент представляет собой твердосплавную алмазонесущую рабочую матрицу в стальном корпусе, который оборудован внутренней присоединительной замковой резьбой конусного вида.

Такой буровой инструмент различается по форме рабочей матрицы, по качественным характеристикам используемых алмазов, а также по применяемых промывочным системам.

Такие металлосодержащие порошки хорошо удерживают алмазы и дают возможность изготавливать рабочие матрицы с разной твердостью и износостойкостью. Наилучшими показателями по таким качественным характеристикам, как прочность, износостойкость и теплопроводность, обладают алмазные матрицы на основе вольфрама.

При изготовлении бурильных головок алмазного бурового инструмента применяются так называемые технические алмазы массой от 0,05 до 0,34 карата. При производстве такого долота, к примеру, диаметром 188 миллиметров, расходуется от 400 до 650 карат (от двух до двух с половиной тысяч алмазных зёрен).

Бурильные головки алмазных долот изготавливаются в двух модификациях:

• однослойные (типы КР. КТ, ДР, ДТ т ДК), на которых алмазные зерна размещены в поверхностном слое рабочих кромок металлических матриц по определённым схемам;
• импрегнированные (тип ДИ)Ю на которых мелкие алмазные зерна распределены равномерно по всей матрице.

Алмазный буровой инструмент

Алмазные долота бывают следующих типов:

• с поверхностным расположением алмазов;
• импрегированные (алмазы размещены на поверхности до 8 миллиметров);
• инструменты особых конструкций;
• с радиальным расположением каналов и с наружной поверхностью биконического вида (ДР);
• с напорным каналом и с тораидальными выступами (ДК);
• с синтетическим типом размещения алмазных зерен (С);
• с импрегированными алмазными зернами (И);
• лопастные (ДЛ);
• с внутренним конусом (ДВ);
• импрегированные с заостренными торцами лопастей (ДИ);
• универсальные (ДУ).

Такой породоразрушающий инструмент применяется при бурении глубоких (более трех километров) скважин. Стойкость алмазного инструмента по сравнению с шарошечным выше в 20- 30 раз.

Читать также:

Правила использования пробоотборника для нефтепродуктов

Самодельные

Буровые агрегаты встречаются не только заводского типа. Они также могут представлять собой конструкции которые делают своими руками. Хотя стоит сразу отметить, что самостоятельное изготовление такого устройства может быть оправдано только в случае его неоднократного применения или если у вас есть в наличии большая часть комплектующих, инструмента, сварочное оборудование и гаража.

Если вы хотите построить бурильную установку самостоятельно, то следует обратить внимание на простейшую шнековую бурилку, так как ее можно изготовить самостоятельно за несколько дней. Она устанавливается на основание, к которому привариваются направляющие, по ним будет подниматься и опускаться электродвигатель с редуктором, к нему посредством вертлюга будет крепиться бур. Порядок действий следующий:

Порядок действий следующий:

1. Начать следует с закупки материалов, чтобы изготовить основания, штанг, вертлюг. Также необходимо приобрести лебедку, электродвигатель (2–2,5 кВт) и редуктор.
2. Затем следует изготовить основание, исходя из мощности двигателя и передаточного числа редуктора.
3. Далее нужно сделать вертлюг и штанги. Эти части устройства необходимо покупать, можно заказать у слесаря, он выточит эти детали с необходимой точностью.
4. Затем необходимо собрать всю конструкцию и подготовить место для крепления электродвигателя.
5. Только после этого производится монтаж двигателя и редуктора на раму.
6. Далее необходимо закрепить лебедку и соединить ее трос с рамой двигателя.

После того как собран каркас, смонтирован движок, редуктор и лебедка, можно приступать к изготовлению бура.

Под основания устройства можно взять толстостенную трубу с диаметром не менее 50 мм

В процессе изготовления каркаса важно помнить о геометрической правильности сборки – все устройство должно быть строго соосно. Не забудьте проверить вертикальность и горизонтальность, пробить диагонали и углы наклона. Размеры каждого устройства подбираются индивидуально в зависимости от мощности двигателя

Размеры каждого устройства подбираются индивидуально в зависимости от мощности двигателя.

Обычный шнековый бур также делается самостоятельно из полуторадюймовой трубы и стальных полуколец, которые навариваются на нее в виде спирали, а потом затачиваются. Наконечник изготавливается – методом наваривания стальных полос на конец трубы. Если грунт в предполагаемом месте каменистый, то лучше приобрести заводской бур из закаленной стали.

Чертеж бура на 159 мм

Электрическая лебедка значительно ускорит выемку штанг из скважины. Ее желательно оборудовать пультом управления с возможностью реверса.

Следующим шагом будет создание вертлюга. К сожалению, делать его также должен слесарь по представленному чертежу. Если специалиста нет – вертлюг придется покупать.

Схема вертлюга

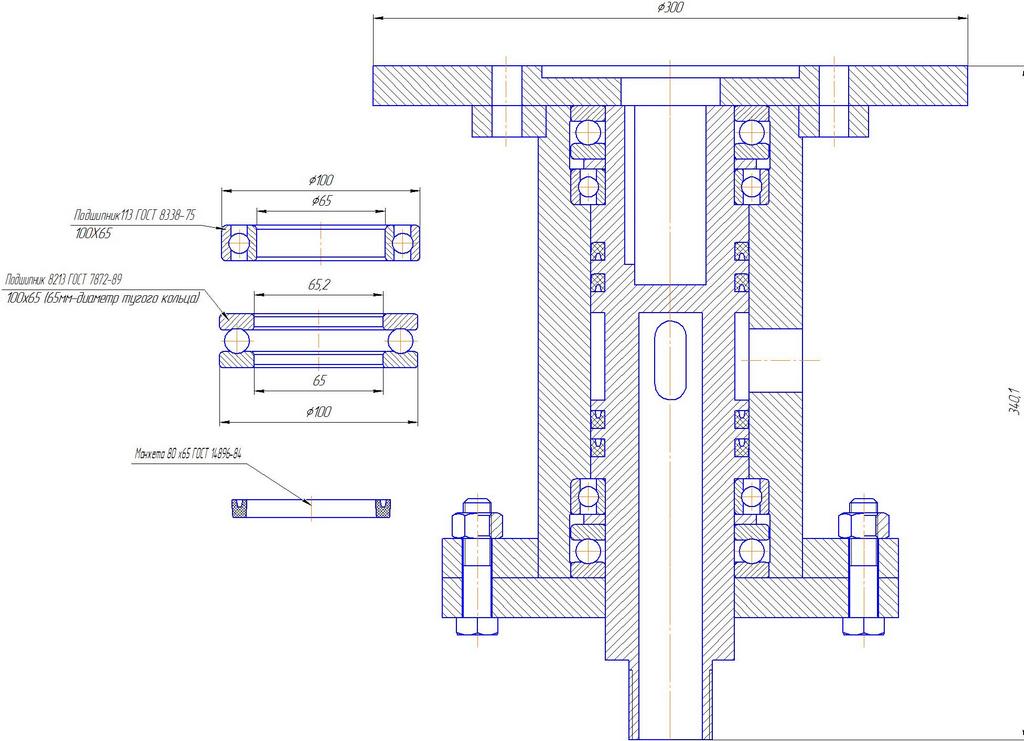

Чертеж вертлюга МГБУ

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Ударный

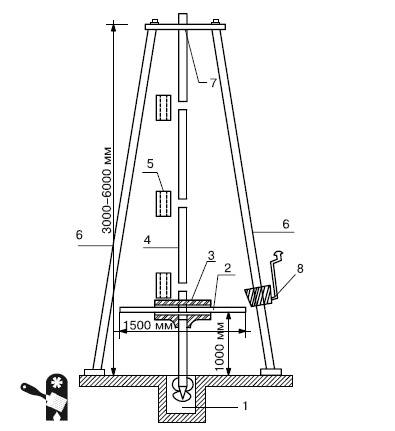

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Изготовление ударно-канатной буровой установки

В состав такой установки входит:

• вышка пирамидальной формы с треугольным или квадратным основанием;
• стакан (долото) и желонка;
• трос;
• одинарный блок;
• лебедка с ручным или механическим приводом.

Ударно канатное бурение скважин своими руками будет легче осуществить, при помощи забивного стакана.

Величина зависит от массы используемых рабочих органов. Основание в большинстве случаев треугольное, т. к. требует для изготовления меньше материала. Но если пробивать скважину нужно на склоне, то более устойчивой будет конструкция в форме квадрата. Вышку делают разборной с болтовыми соединениями деталей. В верхней части закрепляют 1-ручейковый шкив (блок). На одном из ребер конструкции изготавливают полку для установки лебедки.

Ударный патрон (стакан) делают из толстостенной трубы диаметром 120-150 мм и длиной 100-150 см. В верхней части приваривают рым или скобу для крепления троса. Нижнюю кромку затачивают или вырезают треугольные «зубы». Высота их не должна быть больше 5 см, т. к. будет плохо удерживаться накопившийся грунт. В некоторых случаях внутри трубы, ближе к режущей кромке, дополнительно приваривают перекрещивающиеся ножи. Такие патроны применяют при изготовлении скважины в каменистом грунте.

На теле стакана на высоте около 100-120 см вырезают окно для удаления поднятой земли. Размеры отверстия должны быть достаточными для комфортного проведения работ. Желонка изготавливается по такому же принципу, только вместо ножей устанавливают седло с шариковым клапаном. Он служит для задержания жидкой фракции, извлеченной из ствола. При изготовлении скважины ударный патрон используют на твердых и вязких грунтах, а желонку — при прохождении песчаного горизонта или для чистки и углубления действующих скважин.

Ударно-канатное бурение выполняется с помощью тяжелого снаряда — желонки. Ее бросают вниз с высоты, грунт разрушается и заполняет полость внутри желонки, после чего устройство извлекают и очищают.

Виды буровых установок для воды

Перед тем как построить буровую установку для воды своими руками необходимо немного разобраться в особенностях самых популярных конструкций. Можно выделить четыре основных вида, которые чаще всего используются строителями:

1. Шнековая буровая установка для воды. В процессе работы шнек достаёт грунт. Вода для промывки не нужна.
2. Ударно-канатная конструкция. Система состоит из рамы и основания в виде треугольника. Основную работу выполняет долото или желонка, которые крепятся на тросе.
3. Ручная установка с ротором — это самый простой, с инженерной точки зрения, вариант. В нём даже нет электромотора. Для бурения используется человеческая сила. Подобные установки для добычи воды используются довольно редко в профессиональном бурении из-за медлительности и больших трудозатрат.
4. Роторная система по добыче воды — обеспечивает эффективное гидробурение.

Как видите, каждая буровая установка для воды работает по определённому принципу на базе уникальной конструкции. К примеру, если вы будете осуществлять ударно-канатное бурение своими руками, то разрушение слоя почвы будет происходить при помощи груза. Он будет ритмично опускаться вниз, разрушая пласт за пластом.

Внимание! Как только, грунт размягчится — его вынимают из воронки. Затем цикл повторяется вновь, чтобы добраться до воды

Если использовать при работе вращающийся бур, то можно как выиграть, так и проиграть. Выигрыш заключается в том, что вам нужно прикладывать меньше физических усилий. Главная же сложность заключается в конструировании самой конструкции. Она довольно громоздкая и сложная в технологическом плане. Поэтому нужно приложить немало усилий, чтобы сделать её.

Внимание! Определённые конструкционные элементы для буровой установки создать своими руками невозможно. Поэтому будьте готовы к тому, что их придётся купить

Некоторые детали к буровой установке, собираемой своими руками, придётся заказывать у токаря. Главное, чтобы результатом вашей работы стал профессиональный аппарат, который на отлично справится с поставленной задачей. К тому же после использования вы сможете его перепродать или же сдать в аренду.

Довольно часто после успешного бурения скважины на своём участке к человеку, осуществившему данный проект, начинают обращаться соседи с просьбой сделать для них так же. Поэтому постройка буровой установки для воды своими руками может стать первым шагом к началу успешного бизнеса.

Виды буров

Не только буровые установки могут разделяться на виды. Буры, которые вы будете использовать для создания скважины своими руками, также имеют свою классификацию:

Ложковый бур для буровой установки для воды. Данный конструкционный элемент применяется на пластичных грунтах. Обычно это смесь песка и глины. Существует два варианта исполнения. В первом низ ложки делается в форме ковша с резцом с левой стороны. Правая сторона выполняется в виде поперечного выступа. Во втором варианте ложка делается из трубы подходящего диаметра.
Змеевиковый бур нужен для прохождения плотных суглинков. Устройство работает как штопор. Он быстро вкручивается в грунт. Лезвие конструкции делается в форме ласточкиного хвоста. При этом его нужно предварительно закалить. Для изготовления конструкции нужны услуги профессионального токаря, своими руками здесь справиться не получится.
Долото необходимо чтобы пробиться через каменистые породы высокой плотности

При создании конструкции особое внимание нужно уделить углу заострения. От этой характеристики зависит, с каким грунтом вы сможете работать впоследствии

Для твёрдых пород нужно 110—125 градусов, для мягких достаточно 35—70. Также большое значение имеет форма.

Выбор правильного бура также играет важную роль при создании буровой установки для воды своими руками. Если вы подберёте неправильный бур, то просто не сможете углубиться до нужной отметки.
