Свойства баритовой штукатурки и особенности ее применения

Способы выравнивания стен

Какую штукатурку лучше выбрать для выравнивания стен уже понятно, остается определить метод ее нанесения на поверхность.

На стены штукатурка может накладываться двумя основными способами: без маяков (на глаз) и по маякам. Первый способ предполагает нанесение и выравнивание смеси шпателями, правилом или полутерком, подходит, если поверхность имеет незначительные перепады до 2-3 см. Второй метод более надежный и точный. Для него на стенах заранее задается плоскость из металлических профилей.

Определить размер перепадов можно при помощи отвеса или строительного уровня, а после этого выбрать какая технология оштукатуривания стен больше подходит.

Штукатурка внутренних стен квартиры чаще выполняется без маяков, так как перепады, как правило, незначительные. В производственных зданиях с высокими потолками лучше использовать маяки.

Состав и особенности использования

Стены, пол и потолок рентгенкабинетов должны быть покрыты не пропускающим излучение материалом, чтобы защитить другие помещения снаружи. Использовать для этого свинцовые листы дорого и неэффективно, поэтому используется экранирующая баритовая штукатурка.

Она состоит из:

  • цемента, который используется в качестве связующего компонента;
  • баритового концентрата (ГОСТ 4682-84 скачать);
  • полимерных добавок, повышающих пластичность, защитные свойства состава и адгезию.

Производители готовых смесей: Fullmix, Sorel Barit M150, Рунит, Роси, Альфапол ШТ-Барит.

Толщина баритовой штукатурки в помещении с радиоизлучением зависит от мощности прибора (например, от напряжения на рентгеновской трубке) и в каждом случае рассчитывается индивидуально согласно СанПиН 2.6.1.1192-03 (скачать).

Технические характеристики

Рассмотрим основные технические показатели баритовой штукатурки на примере «Фулл Микс».

Цветсерый
Связующее веществоцемент
Минимальная толщина слоя5 мм
Толщина одного слоя не болеедо 10 мм
Расход сухой смеси на 1 м2 при толщине слоя 10 мм21 кг
Расход воды на 1 кг сухой смеси0,21–0,25 л/кг
Водоудерживающая способностьне более 90%
Плотность (объемный вес) замешенного раствора2700 кг/м3
Время использования готовой штукатуркине более 2ч
Прочность раствора на сжатие через 7 суток17 МПА (170/кг/см3)
Норма радиационной безопасности (НРБ-99)1 класс
Время высыхания (в зависимости от толщины слоя)8 ч
Негорючий материал, ГОСТ 30244-94НГ
Удельная Эффективная активность радионуклидовне более 370 Бкг/кг
Температура использованияот +5 до +35

Свинцовый эквивалент

Чтобы правильно сделать расчет нужной толщины слоя штукатурки, следует учитывать предельную мощность рентген-оборудования, которое будет установлено в помещении, и проектную документацию, где указаны нормы толщины свинцовой защиты. Последние показатели можно использовать для перерасчета.

Свинцовый эквивалент (мм Pb) показывает, какой толщине свинца соответствует слой штукатурки при заданной величине ионизирующего излучения.

Например, для отделки помещения, где согласно проекту листы свинца должны иметь толщину 1,47 мм, потребуется 10 мм слой штукатурки марки «Сорель М150». Чтобы выполнить слой требуемой толщины, понадобится 15 кг сухой смеси.

В протоколе испытаний указывается таблица со свинцовым эквивалентом. Выглядит она, например, таким образом.

Техника безопасности

Во время нанесения штукатурки важно использовать средства индивидуальной защиты. Барит ядовит, и его пыль не должна проникать в организм! В обязательном порядке применяют респираторы, защитную одежду, специальные очки и перчатки

Поверх высохшего покрытия всегда наносят надежный финишный слой.

Баритовая штукатурка является качественным и эффективным средством защиты людей от ионизирующего излучения. Она считается узкоспециализированным составом, поэтому в быту эксплуатируется редко. Чтобы результат применения материала был полноценным, чрезвычайно важна правильность нанесения и выбор только сертифицированной штукатурки.

Требования санитарных органов к нанесению баритовой штукатурки

Контроль санитарно-эпидемиологического благополучия людей осуществляет Госсанэпидемнадзор. Применение баритовой штукатурки попадает под действие СанПиН 2.6.1.1192-03 «Гигиенические требования к рентгеновским кабинетам». Надзор в части баритового покрытия включает проверку содержания барита в смеси по техусловиям ГОСТ 4682-84, расхода штукатурки в зависимости от толщины защитного слоя.

Соответствие показателей проверяется по протоколам испытаний экранирующего покрытия, составляемых по форме системы стандартов безопасности ГОСТ 12.4.217-2001.

Порядок приготовления смеси баритобетон М200

Защитный раствор с прочностью 200 кг/см² используют для заливки полов, изготовления перегородочных бетоноблоков, заливки стен с применением опалубки, оштукатуривания поверхностей. Смесь для изготовления баритобетона может быть полностью сухой или состоять из жидкого затвердителя объемом 6 л и баритового порошка массой 24 кг с полимерными добавками.


Порядок приготовления раствора:

  1. Поместить компоненты в бетономешалку, перемешать до однородности.
  2. Добавить воду небольшими порциями до достижения необходимой консистенции. Для оштукатуривания смесь делают более жидкой, а полы, стены заливают вязким раствором.
  3. Расходовать приготовленный баритобетон нужно в течение 45 минут: после этого времени начинается полимеризация, необратимое усыхание смеси.

Последнее обстоятельство обязывает мастера рассчитывать количество загружаемых компонентов исходя из числа рабочих на укладке раствора.

Расход на 1 м2

В проектной документации на объект с источниками радиоактивного излучения предусматривается защита свинцовыми щитами. Толщина пластин рассчитывается исходя из максимальной мощности гамма-излучения.

Толщина слоя штукатурки принимается по толщине свинцовой защиты. Определить точную величину сложно из-за неодинакового качества баритового порошка у разных изготовителей: содержание барита в смеси колеблется в пределах 85-95%.

Зависимость толщины баритовых штукатурных покрытий, расход штукатурки на 1 м², рассчитанный по толщине защиты из свинца приведены в таблице.

Свинцовый экран, ммБаритобетон, смРасходование смеси, кг/м²
11-1,138-42
22-2,176-80
32,9-3110-114
43,5-3,7133-141

Если проектная мощность оборудования меняется, корректируется и степень защиты. При этом согласование исправлений с санитарными органами обязательно.

Технология нанесения

Баритовую штукатурку считают специфическим материалом. Поэтому технология работы с ней отличается от остальных отделочных смесей, основанных на минеральных ингредиентах.

Важным условием является соблюдение техники безопасности. Рабочий должен пользоваться индивидуальными средствами защиты, чтобы не навредить собственному здоровью.

Предварительная подготовка

Рабочую поверхность нужно подготовить. Стены очищают от старых покрытий (обои, плитки, штукатурка). Удаляют крепёжные элементы, чтобы получилась оголённая платформа для деятельности. Далее:

  • Обезжиривают поверхность и очищают от пыли. Трещины и выбоины заделывают цементно-песчаным раствором, а после затирают, придавая равномерность.
  • Наносят грунтовочный слой. При этом раствор должен обеспечивать максимальную адгезию.

Основной этап работы

Облицовка поверхностей предусматривает нанесение штукатурки несколькими слоями. Из-за повышенной токсичности и сыпучести полученного покрытия раствор необходимо распределять пластами, толщина которых не превышает 12 мм. Каждая прослойка должна просыхать перед нанесением нового слоя. Если не учесть этот момент, экранизирующие свойства облицовки снизятся, и покрытие не будет полноценно защищать от рентгеновского излучения.

Основные работы выполняют с применением выравнивающих маяков, которые снимают до затвердевания слоя. Смесь удобно наносить шпателем либо полутерком. Равномерный пласт получают, когда раствор распределяют сразу по всей рабочей поверхности. Если облицовку наносят с временным интервалом, затвердевшие участки в месте соединения покрывают новой смесью, а после схватывания удаляют излишки, срезая шпателем.

Алгоритм основных работ следующий:

Базовый пласт наносят широким шпателем, двигаясь в любом направлении

Важно не пропускать участки, добиваясь идеальной равномерности. По окончании можно нанести полоски, которые обеспечат сцепление со следующим слоем.
После высыхания базового пласта на поверхность наносится грунтовка

Время её засыхания составляет 3-4 часа. После наносится второй слой, толщина которого не должна превышать 5 мм.

Следующие слои укладывают по 5 мм, а через каждые 15 мм монтируют армирующую сетку. Процесс продолжают до тех пор, пока толщина всего покрытия не достигнет желаемого результата.

Финишную отделку помещения проводят через 7-8 дней после создания баритового пласта. Тогда материал приобретёт достаточную прочность, и не будет рассыпаться при дальнейшем механическом воздействии.

Область применения

Основные компоненты, позволяющие повысить адгезию и увеличить необходимую вязкость — молотый барит, а также специализированные полимеры. Такой состав хорошо противостоит высокой влажности, ровно и легко ложится на стены.

Есть и весомый недостаток у баритовой штукатурки — токсичность

Чаще всего баритовая штукатурка применяется в учреждениях с медицинской направленностью, где установлены аппараты КТ, МРТ и рентген. Такая отделка поверхностей — необходимость защиты организма человека от рентгеновского излучения.

Использование баритовой штукатурки обязательно:

  • В промышленных помещениях.
  • В исследовательских центрах.
  • В радиохимических лабораториях.

Наиболее распространенные места применения баритовой смеси — медицинские учреждения

Иногда штукатурка наносится на фасады домов, которые расположены в районах с высоким излучением, а также на промышленных территориях. Рентгенозащитная штукатурка имеет в своем составе барит.

Сам по себе этот компонент токсичный, по этой причине его использование рядом с местами жительства людей считается не безопасным. Если состав все же используется в таких местах, то требуется нанесение специального поверхностного защитного слоя.

Недостатки:

  • Вес. Особенно сильно вес изменяется в готовой форме — после нанесения состава на поверхность стены.
  • Как правило, остается большое количество отходов.
  • Требуется нанесение большого количества слоев на стены.
  • Защитные слои могут распределяться неравномерно, что снижает уровень защиты.
  • Требуется большое количество цемента.
  • При несвоевременном уходе оштукатуренные стены подвергаются деформации и видимым изменениям.

При нанесении баритовой штукатурки нужно работать в респираторе

Какую смесь выбрать

Потребительский спрос на данный отделочный материал низкий, но можно выделить наиболее популярные торговые марки:

  • Аксит.
  • Альфапол.
  • Флагман.
  • Эталон.
  • Роси.
  • Баритобетон.
  • Рунит.

Большое количество компаний производят баритовую смесь, но немногие соблюдают технологию

Обратите внимание и на количество барита в штукатурке, чем его больше в процентном содержании, тем лучше. Смеси некоторых производителей состоят на 95% из барита, это хороший показатель

Чтобы правильно рассчитать необходимое количество штукатурки, важно определить ее расход на каждый квадратный метр. А потребление смеси на каждый квадратный метр полностью зависит от интенсивности конкретного излучения

Средняя толщина настенного материала в 3 см потребует 50 кг штукатурной смеси 1 м². Чтобы точно определить толщину наносимого материала, можно воспользоваться специальными таблицами, где представлены параметры свинцового эквивалента.

Плюсы, минусы и соответствие нормам

Из преимущество цементно-баритовой штукатурки выделим:

  • возможность экранировать разные виды ионизирующего излучения;
  • выгодную цену покрытия и простоту его нанесения;
  • монолитность готового покрытия;
  • возможность изготовления смеси своими силами.

Минусов намного меньше и большинство из них не настолько серьезные. Например,:

  • если слой штукатурки большой, то может потребоваться опалубка;
  • основной компонент (барит) является ядовитым компонентом, поэтому для жилых помещений (в случае необходимости) применять его можно только в ограниченных количествах;

Полезно! Особую опасность представляет баритовая пыль. Именно поэтому ее используют очень редко. Если используется песок мелкой фракции, то после работ потребуется нанести специальное защитное средство, которое исключается попадает микрочастиц барита в дыхательные пути человека.

  • не рекомендуется механическое нанесение состава;
  • довольно большой расход сырья;
  • если неправильно наносить слой шпатлевки, то защитные свойства не будут одинаковыми по всей поверхности.

Разумеется, важно чтобы приобретаемые смеси полностью отвечали нормативам. Согласно санитарным требованиям специализированная штукатурка должна применяться по СанПин 2.6.1.1192-03, в котором говорится об особенностях соблюдения гигиенических норм в рентгеновских кабинетах. Содержание самого барита в смеси регулируется ГОСТ 4682-84

Там же можно найти информацию о рекомендуемой толщине слоя штукатурки

Содержание самого барита в смеси регулируется ГОСТ 4682-84. Там же можно найти информацию о рекомендуемой толщине слоя штукатурки.

Также стоит ознакомиться с ГОСТ 12.4.217-2001. Это система стандартов, в которой также описывается, какие испытания должны быть произведены и запротоколированы на производстве при работе с баритовыми смесями. Это касается готовых составов и тех, которые замешиваются самостоятельно.

Самостоятельное приготовление смеси

Для приготовления цементно-баритовой штукатурки потребуется:

  • цемент (марка не ниже М300);
  • пластификаторы, например, ПВА (их доля должна составлять не более 3%);
  • гранулированный (фракции до 1,25) баритовый песок (в смеси его доля составляет 85-95% в зависимости от качества вяжущего компонента);
  • обычный песок.

Полезно! Размер фракции песка зависит от предполагаемой толщины слоя. Чем он больше, тем больше должны быть и зерна баритового наполнителя.

Все составляющие разбавляются водой. Если есть готовая строительная смесь, то жидкости потребуется 200 мл на 1 кг.

Полезно! Чтобы получить 1 тонну раствора с показателем плотности 2700 кг/см3, потребуется около 60 кг ПЦ, 800 кг баритового песка, 55 кг обычного песка и 5,5 л ПВА. Вода в зависимости от типа штукатурки.

Чтобы добиться наиболее эффективной защиты от радиационного излучения, можно пойти несколькими путями:

  1. Использовать для смеси только цемент марки М500. При этом доля баритового песка в должна составить 95%.
  2. Сделать более толстый слой штукатурки. В этом случае можно использовать цемент М300. Баритового песка должно быть не менее 85%.

Последовательность приготовления раствора следующая:

  1. Помещаем все компоненты штукатурки в бетономешалку и замешиваем до однородного состояния.
  2. Добавляем воду небольшими порциями (для стен и пола делаем более вязкий состав, а для потолка жидкий).
  3. При необходимости добавляем ПВА или другой пластификатор.

Сразу после приготовления приступаем к работам.

Производители и характеристики готовых смесей

Число производителей материалов с баритом не так велико, как производителей иных видов штукатурных составов.


Основными являются:

  • Альфапол.
  • Аксит.
  • Флагман.
  • Эталон.
  • Sorel.
  • Роси.
  • Баритобетон.
  • Рунит.

Чаще под отдельные заказы производят партии готовых СС баритобетона.

Сухие смеси, предлагаемые производителями, отличаются составом, свойствами, а также ценой:

  • Sorelbarit – в составе магнезиальное связующее, крошка барита, пластификаторы (в продаже в виде двухкомпонентного материала – СС+отвердитель), армирование за счёт базальтовых волокон, допускается нанесение слоя до 3 см за проход.
  • FullMIX – цемент М400, крошка барита, пластификаторы, за проход – до 10 мм.
  • Радиационно-защитная Роси.
  • Рунит.
  • Альфапол ШТ-Барит – крошка барита с магнезией

Особенности технологии

Перед тем, как наносить баритовую штукатурку, необходимо узнать о некоторых правила работы с ней:

  • Оштукатуривание поверхностей данным материалом следует проводить при температуре от +15 до +35 градусов, относительная влажность воздуха должна составлять около 75%. При несоблюдении этих правил, штукатурка быстро растрескается.
  • Работы проводятся только вручную, нанесение при помощи аппарата исключено.
  • Следующий слой нужно наносить только после высыхания предыдущего, при этом каждый раз требуется нанесение грунтовки. В противном случае материал расслоится и просто отвалится от поверхности.
  • Перед декоративными работами нужно отшлифовать поверхность машинкой. Можно сделать это вручную, используя наждачную бумагу, но так процесс затянется.
  • Максимально допустимая толщина слоя составляет 10 мм, при нарушении этого правила длительность высыхания материала значительно возрастет.
  • Работы следует проводить с использованием малярных маяков для соблюдения необходимой толщины слоя.
  • Баритовая штукатурка в жилых помещениях требует последующей отделки специальным материалом для снижения выделения в воздух вредных веществ.

Чтобы отделочные работы прошли успешно, а ремонт потребовался только через продолжительный период времени, достаточно просто следовать вышеприведенным рекомендациям, а также внимательно читать инструкцию производителя.

Технология оштукатуривания баритовой штукатуркой

В целом процесс выполняется в несколько этапов:

  • подготовка основания;
  • установка арматурной сетки;
  • установка специальных маяков, позволяющих наносить раствор равномерно на всю поверхность, или опалубки;
  • оштукатуривание;
  • уход за уложенной отделкой;
  • финишное покрытие.

Такие особенности покрытия с баритом, как большой удельный вес и высокая стоимость, требуют экономии раствора и обеспечения прочности его сцепления с основанием, поэтому подготовку основания проводят особо тщательно:

  • удаляют все старые покрытия;
  • ремонтируют выбоины, большие трещины;
  • после очистки от пятен масла, грибка, смазки, удаления ненужных металлических изделий и пыли основание грунтуют дважды с просушкой каждого слоя.

После высыхания грунтовки стены замеряют. Определяют толщину покрытия, подсчитывают необходимое количество материалов.

Штукатурку баритовую рентгенозащитную наносят:

  • вручную;
  • при температуре +15 — +35°С,
  • при влажности до 75 %,
  • слоями не более 10 мм.

Место штукатурных работ затеняют и защищают от попадания осадков.

Оштукатуривание стен

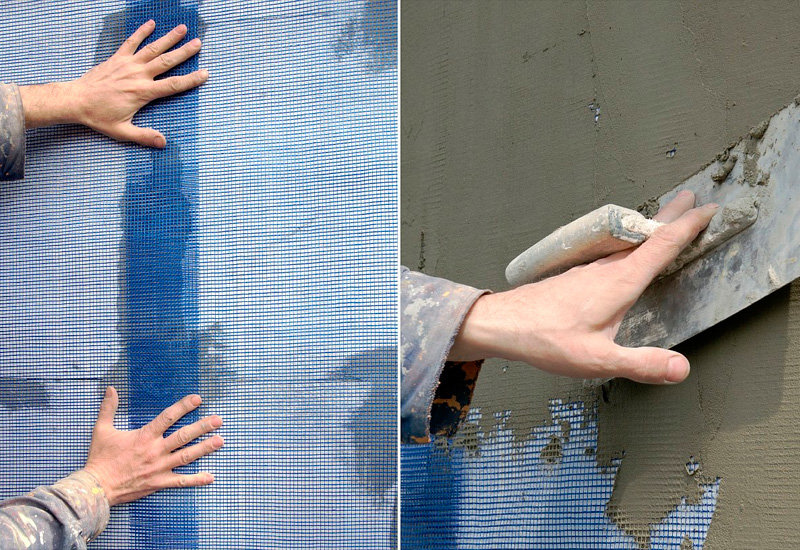

Для получения высокопрочного покрытия применяют армирование. Сетку крепят к основанию шурупами или дюбелями. При установке и крепеже сетку максимально растягивают, не допуская провисания. Каждые 15 мм толщины рентгенозащитного состава должны быть армированы.

Основные этапы оштукатуривания:

  1. Равномерно наносят широким шпателем на основание стартовый слой 10 мм. Нанеся слой, «расчерчивают» уголком шпателя поверхность, чтобы увеличить сцепление его со следующим. Высушивают, покрывают грунтовкой, которую подсушивают 3 – 4 часа.
  2. Выполняют второй слой 5 мм (такой же толщины будут все последующие). После частичного застывания крепят на стену вторую армирующую сеть.
  3. Выполняют дальнейшее послойное нанесение раствора, вовремя армируя и подсушивая, пока покрытие не достигнет заданной величины.

Отделку высушивают до набора прочности не менее 7 дней, следя за сохранением влажности поверхности (накрывают плёнкой), чтобы не допустить образования усадочных трещин.

Технология выполнения работ

Работы зависят от толщины штукатурки, и рассчитываются на стадии проектирования в соответствии с предполагаемой мощностью радиоактивного воздействия. Баритовая штукатурка наносится толстым слоем, поэтому важным условием надёжного сцепления является тщательная подготовка основания. До начала работ необходимо снять покрытие, отделку, удалить гвозди, шурупы, саморезы. Затем простучать стены, потолок и пол, чтобы обнаружить отстающие элементы и снять их. В идеале должна получиться ровная стена. Если на поверхности выявились трещины и выбоины, их необходимо заделать цементно-песчаным раствором.

Основные этапы

Процесс выполнения работ по нанесению штукатурки состоит из нескольких этапов:

  1. Грунтовка. После подготовки для улучшения сцепления раствора с основанием его необходимо обработать специальным составом — грунтовкой.
  2. Армирование поверхностей сеткой. Если проектом предусмотрено нанесение многослойной баритовой штукатурки, то для повышения прочности и предотвращения осыпания монтируют штукатурную сетку. Её необходимо устанавливать на каждые 15 мм толщины раствора. Сетчатую конструкцию крепят шурупами или гвоздями в «разбежку» на расстоянии 50 см друг от друга, при этом хорошо растягивают, не допуская провисания.
  3. Нанесение первого слоя. Он должен быть толщиной не более 1 см. На влажной поверхности шпателем рисуются полоски для улучшения сцепления слоёв штукатурки.
  4. Грунтовка. Штукатурке дают просохнуть и затем обрабатывают грунтовкой. Через 2 часа можно приступить к выполнению второго слоя.
  5. Второй слой. Толщина не более 5 мм. Слой обязательно хорошо просушить (время высыхания раствора указано в инструкции производителя).
  6. Монтаж штукатурной сетки. Набивается аналогично п. 2.
  7. Следующие слои выполняются с периодическим армированием и грунтовкой поверхностей. После достижения проектной толщины штукатурка в течение недели должна просохнуть и набрать прочность.
  8. Шлифовка. Перед декоративной отделкой поверхность необходимо зашлифовать. Из-за токсичности баритовой пыли работы нужно выполнять в респираторе.
  9. Декоративная отделка. Служит для придания эстетичности помещению, а также для предотвращения попадания в воздух баритовой пыли. Применяют масляную краску, обои, пластиковые панели и другие отделочные материалы.

Особенности нанесения штукатурки

При выполнении баритовой штукатурки технология нанесения имеет следующие особенности:

  • работы выполняются при температуре в помещении +15…+35°С и влажности 75%;
  • оштукатуривание выполняется вручную, без применения специального оборудования;
  • приготовленный раствор необходимо использовать в течение 45 мин, иначе он утратит свои технологические свойства;
  • наибольшая толщина слоя 10 мм, если отступить от этого правила, то увеличивается время высыхания и набора прочности раствора;
  • чтобы контролировать равномерность толщины слоя, можно воспользоваться штукатурными маячками;
  • минимальный слой при отделке перегородок и пола — 30 мм, а для потолочных панелей — 50 мм;
  • в перекрытиях баритовый состав заводят в соседние помещения на 2 см.

Достоинства и недостатки самостоятельного изготовления штукатурки

Баритовые штукатурки, изготовленные в домашних условиях, имеют определенные достоинства и недостатки, которые следует учитывать при отделке помещений при помощи этой смеси.

К основным минусам можно отнести:

  • высокий расход материала;
  • много отходов;
  • необходимость покрытия стен в несколько слоев;
  • защитные свойства по всей площади стены будут разными;
  • слои очень сложны в уходе, поэтому со временем на них могут появляться различные дефекты;
  • готовый материал обладает слишком большим весом, в результате чего слой получается намного тяжелее, чем свинцовый лист;
  • изготовление материала и его нанесение на стены занимает много времени.

Несмотря на внушительное количество минусов, которыми обладают самодельные смеси, есть и некоторые плюсы.

К ним относятся:

  • возможность изготовления штукатурки из подручных материалов, без использования баритового концентрата;
  • низкая стоимость, благодаря чему покрываются высокие расходы на экранирование.

Учитывая все плюсы и минусы, перечисленные выше, можно сделать вывод о том, что заводская штукатурка все-таки лучше. Она не только будет обладать более высоким качеством, надежностью и долговечностью, а также будет обеспечивать более надежную защиту от опасных излучений и позволит сэкономить немало времени и сил. Но это вовсе не значит, что, покупная баритовая штукатурка (производитель сам подтверждает это) не будет обладать никакими недостатками. Идеального решения нет, поскольку определенные минусы есть в любом из вариантов.

Самые известные производители:

  1. Смеси “Рунит” и “Роси”.
  2. Баритовая штукатурка Fullmix.
  3. “Альфапол ШТ-Барит”.
  4. Sorel Barit M150.

Штукатурка баритовая FullMiX ФулМикс (25кг)

Описание

Штукатурка баритовая ФулМикс

Штукатурка баритовая FullMIX предназначена для зашиты от радиации и для рентгенозащиты. Как правило, прментся при строительстве хранилищ радиоизотопных источников. Стоит отметить, что баритовая штукатурка способна заменить дорогостоящую свинцовую защиту. ФулМикс Благодаря химической инертности баритовая смесь используется и в гражданском строительстве, под покрытие отделочными материалами.

В обязательном порядке баритовая штукатурка используется при отделке рентгеновских кабинетов для защиты от радиации людей в остальных медицинских помещениях. Благодаря применению баритовой штукатурки возможно снизить внешнее воздействие естественного радиационного фона.

Характеристики штукатурка баритовой:

  • Максимальный размер зерна (мм): 0,63
  • Концентрат барита молотый, класс А: КБ-3
  • Цемент, марка по прочности: М500
  • Сцепление с основанием, не менее (Мпа): 0,8
  • Прочность раствора при сжатии через 7/28 суток (Мпа): 10
  • Плотность раствора, (г/см³): 2,28
  • Сцепление с основанием, не менее (Мпа): 0,8
  • Влажность сухой смеси, не более (%): 0
  • Время полного набора прочности, суток: 28
  • Морозостойкость: F50
  • Время использования, ч, не более: 2
  • Расход воды на 1 кг сухой смеси, л: 0,25
  • Наполнитель: баритовый концентрат
  • Связующее: цемент ПЦ-500-Д0
  • Цвет: серый
  • Расход штукатурки 18-20кг на 1м.кв, при толщине слой 10мм

Свойства

Смесь высокопрочная, высокопластичная, обладает высокой адгезией, влагостойкая. Благодаря своим физическим свойствам, баритовая штукатурка в состоянии задерживать гамма и близкое ему по спектру рентгеновское излучение. Смесь экологически безопасна. Удобна в применении.

Предназначена для зашиты от радиации. Применима при строительстве хранилищ радиоизотопных источников: баритовая штукатурка заменит дорогостоящую свинцовую защиту. Благодаря химической инертности барита смесь используют в гражданском строительстве, под покрытие отделочными материалами. В обязательном порядке применяется для отделки рентгеновских кабинетов — для безопасности пребывания людей в остальных помещениях медицинских учреждениях. Применение баритовой штукатурки при отделке внутренних помещений жилых и офисных объектов позволяет снизить внешнее воздействие естественного радиационного фона.

Хранить: В сухом помещении, в закрытой, неповреждённой фирменной упаковке, 6 мес со дня изготовления.

Внимание! Смесь содержит цемент. При работе использовать перчатки

При попадании в глаза немедленно промыть водой. Работы необходимо выполнять согласно инструкции по применению.

Свойства и применение.

Такая штукатурка практически не отличается физическими свойствами от обычных смесей, за исключением одного важного факта. Она защищает от вредных рентгеновских и гамма – излучений

Особые свойства составу обеспечивает наличие основного компонента – баритового песка. Это минеральный ингредиент по химическому составу представляющий собой сернокислую соль бария. Обычно это крупнозернистая нерастворимая соль. Для штукатурки обычно используется гранулированный вариант с сечением гранул не более 1,25 мм. Штукатурка помимо баритового песка также может включать его измельченный вариант – баритовую пыль, но поскольку вдыхание такой пыли опасно для человека используется такой вариант крайне редко, дабы не принести больше вреда, чем пользы. Сам по себе баритовый песок является наполнителем, роль которого играет привычный речной или морской песок. Но для того чтобы его связать требуется цемент высоких марок, например, М300, М400, М500. При использовании другого цемента смесь будет некачественной, крошиться и рассыпаться даже при нанесении. В незначительных концентрациях может содержаться обычный песок.

Покупательская способность целевой аудитории достаточно низкая. Основными закупщиками подобных составов являются медучреждения и здравоохранительные организации. Эта штукатурка используется ими для обработки рентгенкабинетов, кабинетов томографических исследований, зубопротезных и стоматологических клиник, применяющих рентген аппараты для получения снимков.

Также потенциальными потребителями таких штукатурок являются научно – исследовательские центры и институты, которые также применяют оборудование, излучающее рентгеновские и гамма – лучи. Помимо их такое покрытие могут использовать другие организации при оборудовании бомбоубежищ и других стратегически важных объектов.

Финишная отделка стен

После набора прочности поверхность шлифуют наждачкой либо шлифмашинкой (защищая дыхательные пути респиратором). Кроме декоративных функций финишная отделка служит целям защиты помещения от попадания в воздух пыли барита. В качестве финишной отделки применяют оклейку обоями, тонкослойную декоративную штукатурку, покраску, пластиковые панели.

Технология заливки баритовой штукатурки толстым слоем

При толщине отделки из баритовой штукатурки > 2 см технология нанесения с использованием опалубки позволяет выполнить работу быстрее, качественнее и надёжнее. Щиты опалубки делают из листовой фанеры или из досок. Установке опалубки предшествует монтаж армирующих сеток. При этом высоту шляпок элементов крепежа принимают равной общей толщине покрытия, в иных случаях – близкой к высоте установки сетки.

Опалубка из досок

Для заливки штукатурного покрытия стены можно изготовить щитовую опалубку из досок (обрезных) толщиной около 20 мм.

Последовательность изготовления:

  1. Замеряют стену, чтобы рассчитать размеры опалубочных щитов. Если длина стены до 3 м, можно изготовить один длинный щит. При длине стены 3 и более метра изготавливают два щита, например, длиной по полтора метра. Рациональная высота щита – до 100 см.
  2. В качестве вертикальных рёбер жёсткости используют рейки 30 х 50 мм, устанавливая их не далее, чем в метре друг от друга. Прикрепляют рейки, плотно прижимая доски друг к другу. Для прижатия применяют упоры и клинья. К вертикальным планкам добавляют диагональную, для придания щиту жёсткости.
  3. После сборки щита опалубку переворачивают лицевой стороной (рабочей) вверх для проверки образованной плоскости. Если доски не образуют единую ровную плоскость, их открепляют и, исправив положение, фиксируют снова.
  4. Изготовленный щит (щиты) устанавливают к стене, упирая на дюбели, к которым прикрепили сетку. Проверяют вертикальность уровнем.
  5. Фиксируют положение с помощью угловых подпорок.
  6. Штукатурный раствор заливают в опалубку сверху, следя, чтобы она заполняла полость равномерно. Желательно применение вибраторов. При их отсутствии постукивают по доскам опалубки молотков с наружной стороны. Так «выгоняют» образовавшиеся при заливке воздушные пузыри. Делают это до тех пор, пока не прекратится оседание залитой смеси.
  7. Щиты опалубки снимают тогда, когда залитая смесь застынет (не ранее, чем через неделю). Делать это раньше рисково, так как могут возникнуть отслоения или трещины. Снятые щиты опалубки поднимают выше и фиксируют. Затем заливают баритовым составом следующий участок.
  8. Самый верх стены штукатурят вручную, нанося слои мастерком или шпателем.
  9. Получившиеся выступы раствора затирают или стёсывают.

Защита пола

Поскольку прочность бетонобаритного пола меньше, чем требуемая для установки тяжёловесного рентгеновского оборудования, поверх рентгенозащитного монолита делают бетонную стяжку. В этом особенность баритобетонных полов. Перед началом работы поверхность пола (обычно это ж/б плиты) выравнивают, очищают, устанавливают маяки. Нанесённый раствор выравнивают правилом.

Оштукатуривание потолка

Людям, не имеющим опыта, за эту работу лучше не браться.

Для защиты глаз обязательно применение очков. Оштукатуривание выполняют последовательно:

  1. Железобетонную плиту перекрытия готовят для оштукатуривания, очищая от грязи, пыли. Для заделки трещин применяют цементный раствор.
  2. Дважды с просушкой грунтуют поверхность валиком, прокатывая в поперечных направлениях. Для повышения сцепления накидывают ковшиком цементное молочко, по консистенции подобное жидкой сметане. Молочко после застывания имеет бахромчатую нижнюю поверхность, увеличивающую сцепление.
  3. Из массы раствора с баритом на потолке делают маячки либо устанавливают на дюбели металлические рейки.
  4. Оштукатуривание выполняют аналогично оштукатуриванию стены.


заделка трещин на потолке


грунтовка потолка краскопультом


установка маяков


оштукатуривание потолка

Компоненты баритовой штукатурки

Как и в стандартных смесях, в баритовой штукатурке основой является портландцемент определенной марки. Также смесь включает баритосодержащий компонент, пластификаторы и иные добавки.

Цемент

Чаще всего для изготовления раствора применяется портландцемент марок М300-М500, причем лучший эффект дает именно М500. С низкомарочным цементом баритовый компонент связывается плохо — готовый слой будет крошиться, трескаться, рассыпаться при нанесении. Если требуется более быстрое высыхание штукатурки, при этом уровень влагостойкости значения не имеет, в нее добавляют магнезиальный цемент вместо портландцемента. В зависимости от вида цемента штукатурки подразделяют на цементно-баритовые и магнезиально-баритовые.

Барит

Активным веществом штукатурки, которое отвечает за защиту от вредного излучения, является баритовый песок — минерал, сернокислая соль бария с формулой BaSO4 в форме песка или гранул с фракцией менее 1,25 мм. Чем толще предполагаемый штукатурный слой, тем большим может быть размер песчинок.

Совсем мелкая пыль применяется редко, так как она может нанести вред организму и является менее эффективной. По сути, пыль подходит только для защиты зданий от естественного радиационного фона. В растворе может присутствовать до 85-95% баритового песка. Он белый по цвету, его удельный вес равен 4,48 кг/куб. см, поэтому готовая штукатурка получается довольно тяжелой.

Наполнители и добавки

Для более легкого нанесения и разравнивания по поверхности в раствор вводятся пластифицирующие вещества. В заводских штукатурках их роль играют разные полимеры. В домашних условиях в качестве пластификатора в состав можно ввести клей ПВА (менее 3% от общей массы).

Порядок приготовления смеси

Для заведения состава берут уже готовую штукатурку в сухой форме, на 1 кг порошка добавляют примерно 200 мл воды. Если средство было смешано самостоятельно, воду подливают, пока консистенция не станет напоминать густую сметану.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
