Автоматика как средство улучшения воздухообмена в квартрире

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

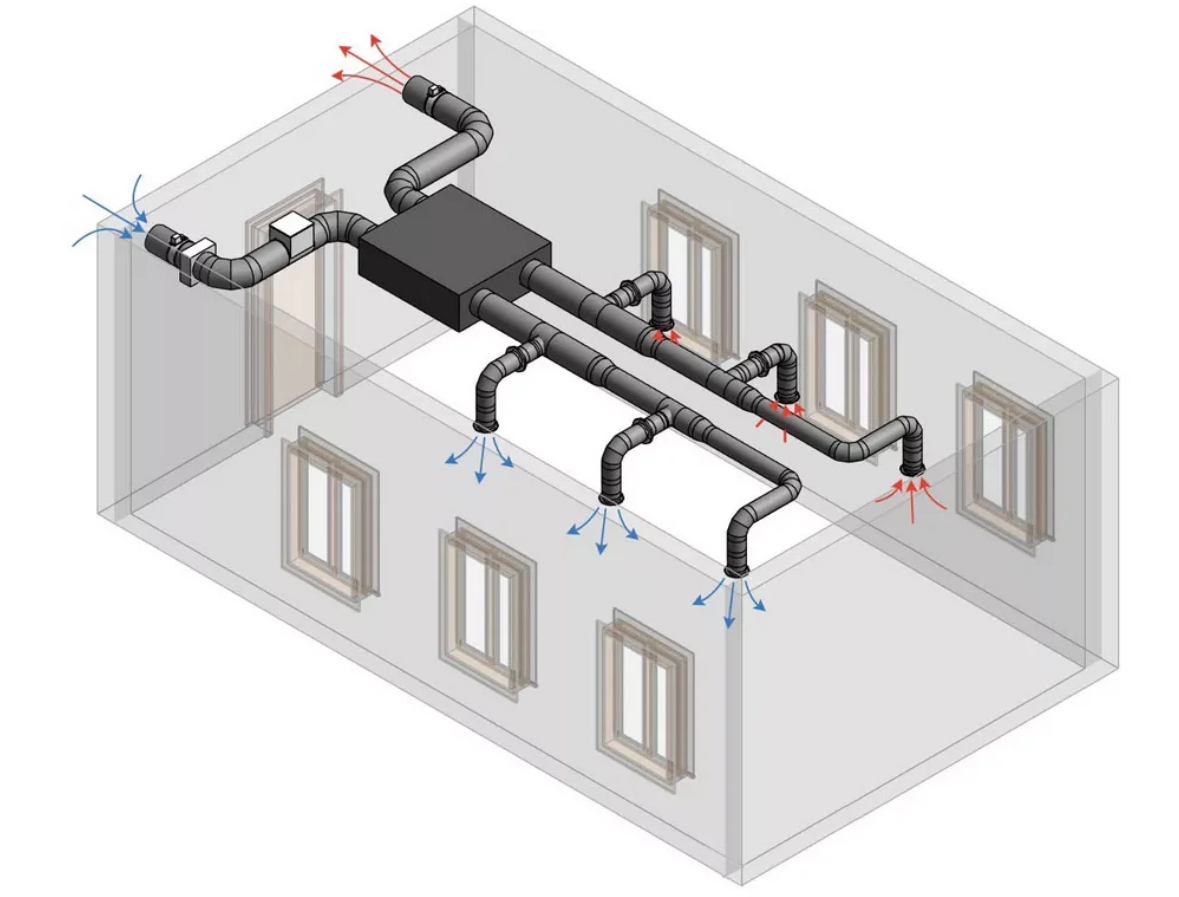

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

• функции климат-контроля,
• функции вентиляции и отопления с помощью внутрипольных конвекторов,
• элементы интеграции с системой отопления и охлаждения,
• видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Приточная вентиляция

Естественной вентиляции не всегда достаточно для правильного воздухообмена в “глухом” помещении, поэтому для нормализации микроклимата используется принудительный способ – вентиляция свежим воздухом.

Его система состоит из проема в стене и заслонки с дюбелем. Часто вытяжка приточного воздуха в жилых помещениях также имеет вентилятор, нагреватель и фильтр для очистки воздушных масс.

Самоустановка приточной вентиляции не сложна, ее может установить любой домовладелец, главное – знать этапы работы. Сначала пробивается отверстие в полотне стены, это можно сделать с помощью пунша и специальной насадки. Затем отверстие заполняется изоляцией, и на него помещается кусок пластмассовой трубы. Строительные работы завершаются заполнением пустых пространств в отверстии обычной монтажной пеной.

Со стороны улицы труба должна быть закрыта специальной решеткой. Это элемент, предотвращающий попадание грязи снаружи в вентиляционный клапан. Изнутри помещения воздуховод закрывается заглушкой, которая позволяет регулировать всасывание воздуха.

Для тех, кто хочет сэкономить на отоплении зимой, подходят сборные конструкции для вентиляции.

Готовые решения

Производители сплит-систем позаботились об упрощении вентиляции “немых” помещений и предлагают потребителям высококачественные и эффективные устройства принудительной вентиляции с опциями климат-контроля.

Аэрогидроход – удобное устройство, которое помогает ускорить движение воздушных масс, при этом прекрасно фильтруя воздух от частиц пыли и аллергенов. Внешний вид аэрогидрата примечателен, поэтому он не испортит фасад здания и интерьер помещения, а его работа бесшумна, поэтому устройство можно установить даже в детском саду.

Однако главным преимуществом этого устройства является то, что “глухое” помещение вентилируется круглосуточно, и воздух, проходящий через него, уже не будет нагреваться.

Кондиционер – это прибор, с которым многие люди знакомы. Как оказалось, эта сплит-система идеально подходит для вентиляции помещения. Современные модели предназначены не только для осушения воздушных масс внутри помещения, но и для притока свежего воздуха снаружи.

Некоторые кондиционеры также обладают функциями обогащения ионов и очистки от аллергенов. Учитывая все эти преимущества, можно с уверенностью сказать, что сплит-системы с кондиционированием воздуха являются отличной заменой естественной вентиляции в “глухом” помещении.

Как Breezer сохраняет воздух в вашем доме свежим и чистым?

Морозильная камера представляет собой компактный блок приточного воздуха, оснащенный фильтрующей системой и проточным нагревом. Для того, чтобы установить его, необходимо проделать сквозное отверстие в стене, а затем установить на него само устройство. Принцип его работы довольно прост – электрический вентилятор обеспечивает приток воздуха с улицы, а система фильтров обеспечивает его глубокую очистку от пыли, пыльцы, запахов, микроорганизмов. Зимой поток воздуха нагревается до комфортной температуры, что устраняет сквозняки. Результат использования бризера Tion o2 – свежий и нагретый воздух в вашем доме.

С морозильной камерой Tion o2 вам вообще не нужно открывать окна – в вашем доме есть постоянный источник чистого воздуха. Все микроорганизмы, пары, аллергены и запахи остаются на фильтрах, и вы можете дышать с грудной клеткой без сквозняков, холода и пыли.

Максимальный уровень шума при работе морозильника на второй скорости составляет 40 дБ. Следует отметить, что морозильная камера издает так называемый “белый шум”, с постоянной частотой, к которому человеческое ухо привыкает через 10 минут и перестает его замечать.

MagicAir – это новый уровень комфорта в создании идеального микроклимата. Это высокотехнологичное устройство, которое оценивает текущие параметры воздуха в вашем доме и обеспечивает автономное управление кондиционерами.

Эта задача решается в три простых шага:

1. Первым делом необходимо установить компактный и “умный” MAC воздухораспределитель Tion O2, который обеспечит постоянную подачу свежего воздуха, его тщательную очистку и нагрев.
2. Второе – это подключить и разместить станцию MagicAir, которая установит беспроводное соединение с вашим морозильником через Интернет. Теперь вы можете получать данные о качестве воздуха на вашем смартфоне и дистанционно управлять микроклиматом в вашем доме.
3. В-третьих, установите собственные параметры содержания CO2 в воздухе, и охладитель будет автоматически поддерживать оптимальный для вас уровень вентиляции.

Щиты автоматизации

Работа автоматизированной системы, ее удобство, надежность и безопасность эксплуатации напрямую зависят от алгоритмов управления процессом (специалистов, выполнивших проектирование и наладку), а также от возможностей комплектующих изделий. Алгоритмы реализуются на программном уровне и «зашиваются» в свободно программируемые контроллеры, установленные в щитах автоматизации.

При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.

Щиты вентсистем бывают силовые, управляющие или совмещенные, если система небольшая. Щиты автоматики для вентиляции обеспечивают:

• Включение и выключение системы вентиляции;
• Индикацию состояния оборудования;
• Защиту от неправильного подключения питающего напряжения и короткого замыкания;
• Управление производительностью вентиляционной установки;
• Индикацию состояния воздушных фильтров;
• Защиту от перегрева электродвигателей;
• Защиту калорифера от замерзания;
• Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
• Возможность применения временных ручных алгоритмов управления.

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

Возможно, нет, особенно учитывая, что существует ряд опасностей, которые мы даже не видим в плотно закрытых домах: бытовые химикаты, запахи и пыль от домашних животных, мебели. Что говорить о обычных повседневных процедурах и использовании таких инструментов, как: дезодоранты, моющие средства, смягчители, различные средства для полоскания и т.д. Которые загрязняют внутренний воздух. Мы также не избегаем пыли, и борьба с ними также вредна — даже лучшие пылесосы, которые используются в помещении, выбрасывают уже использованный воздух, что не выгодно.

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Вечером мы включаем настоящее дикое чудо — недорогие луковицы с газовым наполнителем, о которых следует поговорить чуть шире. Эти технологии, хотя и с симпатией к экономии за счет масштаба, являются реальными источниками опасных материалов. Присутствующий в них ртутный газ испускает ультрафиолетовые лучи, представляющие опасность для человека. Последнее может отрицательно повлиять на визуальную функцию, а также производить озон — его небольшое количество полезно для здоровья человека, но длительное воздействие его насыщенного воздуха невозможно.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Графическая часть

Графическая часть состоит из поэтажных планов, разрезов и фрагментов помещений с нанесенными на них элементами: воздуховодов, вентиляторов, воздухораспределителей и т.п.

На заметку!Использование автоматизированной системы диспетчеризации приводит к значительному снижению эксплутационных расходов!

Процесс создания проектной документации в нашей компании осуществляется высококвалифицированными инженерами с применением передовых программных технологий, что позволяет максимально автоматизировать расчеты и оптимизировать технические решения для достижения высокого качества проектной документации.

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил , ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Этапы проектных работ:

1. Предпроектная подготовка (разработка технического задания на проект);
2. Проект, ТЭО (технико-экономическое обоснование);
3. Рабочий проект;
4. Исполнительная (рабочая) документация (разрабатывается после завершения монтажных работ).

Естественная или принудительная вентиляция – что выбрать?

Если естественная вентиляция в вашей квартире уже не справляется со своими обязанностями, например, из-за установки новых герметичных ПВХ стеклопакетов или отлично теплоизолированных дверей, необходимо задуматься об усовершенствовании системы или дополнить ее элементами принудительного воздухообмена.

Виды и особенности работы принудительной вентиляции

В зависимости от особенностей работы, принудительная вентиляция подразделяется на три подкатегории:

• Вытяжная. Действует благодаря усилию оттока использованных потоков воздуха;
• Приточная. Функционирует путем предоставления в помещение новых «тяжеловесных» воздушных масс, «выталкивающих» в вентканалы более легкий загрязненный воздух;
• Приточно-вытяжная. В оборудовании задействуется оба указанных выше принципа воздухообмена.

Перед установкой любой принудительной вентиляции выполняются предварительные расчеты.

Можно усовершенствовать естественную вентиляцию?

Мы уже говорили о том, что при наличии только естественной системы вентиляции, свежий воздух в квартиру поступает лишь через оконные и дверные блоки, открытые форточки. Загрязненные массы выводятся через вентиляционные каналы, обычно находящиеся в стенах санузла и кухни.

Благодаря современным технологиям строительства, а также пластиковым окнам и герметичным дверям, зазоров для нормального воздухообмена при естественной вентиляции оказывается недостаточно.

Решением может стать монтаж приточных клапанов, которые будут пропускать уличный воздух внутрь помещений. Преимущества решения:

• Устройства оснащаются специальными звукоотражающими козырьками. Поэтому дают приток свежих воздушных масс, но задерживают посторонние звуки улицы;
• Изделия имеют привлекательный вид, не наносящий вреда интерьеру квартиры;
• Установку можно провести в оконном блоке или в стене (лучше всего, на уровне отопительного радиатора для частичного бесплатного подогрева входящих воздушных потоков);
• Монтаж осуществляется быстро (примерно 20-30 минут), и стоит недорого. На выбранном участке выполняется техническое отверстие (величина диаметра около 80-100 мм.). Внутрь устанавливается приточное приспособление, все стыки между стеной и клапаном герметизируются.

Стоимость приточных клапанов невысока. Существует лишь один недостаток – производительность этих приспособлений напрямую зависит от качества работы вентиляционных каналов. В зимние месяцы, когда разница в температурах снаружи и внутри комнат существенная, тяга будет хорошей – воздухообмен станет осуществляться отлично. Но в теплое время года, при температурной разнице менее чем в 15 гр. Цельсия, эффективность системы снизится практически до нуля.

Еще один характерный минус такого варианта проветривания – контролировать количество выводимых и поступающих воздушных масс, а значит, управлять микросредой в доме, не получится.

Важно: в некоторых случаях установка приточных клапанов может стать наиболее рациональным и финансово выгодным вариантов. Необходима профессиональная оценка производительности имеющейся естественной вентиляции.. Специалисты компании «Хорос» проведут экспертизу и помогут вам подобрать подходящее приспособление воздухообмена

В каталогах представлены, в том числе, многофункциональные приточные клапаны, способные:

Специалисты компании «Хорос» проведут экспертизу и помогут вам подобрать подходящее приспособление воздухообмена. В каталогах представлены, в том числе, многофункциональные приточные клапаны, способные:

• Очищать и дезинфицировать входящий воздух от пылевых частиц, аллергенов, микроорганизмов и вирусов;
• Увеличивать концентрацию кислорода в микросреде;
• Нормализовать уровень влажности.

Даже самые современные модели устройств, предотвращающие появление конденсата, развитие плесени, грибка и бактерий, отличаются минимальной величиной, легкостью в монтаже и доступной стоимостью. Вы сможете проветрить комнаты без потери тепла, открытия форточек и создания сквозняков.

Приточные клапаны работают бесшумно – устанавливать их можно в спальнях и детских комнатах.

Подготовка к монтажу

Организация вентиляции в квартире всегда начинается с расчёта кратности воздухообмена. Данный параметр определяет количество притока и оттока воздуха. Расчёты производятся для каждой отдельной комнаты. В расчёт берётся площадь помещения, количество жильцов, а также наличие или отсутствие курящих среди жильцов.

Нормы вентиляции в квартире составляют порядка 70 куб. м. в час на человека. Однако эта цифра подразумевает здоровый образ жизни домочадцев, то есть – отсутствие курильщиков. В противном случае требуется расход воздуха до 150 куб. м. в час.

Расчёт вентиляции в квартире должен учитывать также личные пожелания жильцов. Некоторые предпочитают более прохладный и непременно регулярно поступающий свежий воздух. Для этого потребуется увеличить кратность воздухообмена до 300 куб. м. в час.

Если предположить, что спальня рассчитана на двух человек, то с учётом площади, которая, к примеру, составляет 30 кв. м., смена воздуха выполняется до десяти раз в час, что является излишеством

Поэтому, приняв во внимание всевозможные факторы, можно остановиться на значении 150 куб. м

в час. Судить о том, правильная вентиляция в квартире или нет, можно по результатам: наличие свежего воздуха без образования в помещении сквозняков говорит в пользу вентиляционной системы.

Установка вентиляции в квартире подразумевает также равенство объёмов приточного и вытяжного воздуха. Это сведёт к минимуму образование сквозного движения потоков воздуха. Различные помещения требуют обеспечения разного баланса. Если в таких комнатах, как спальня и зал, приток воздуха на треть должен превышать его вытяжку, то на кухне и в санузле ситуация обратная, и вытяжка должна работать интенсивнее. Коридор вовсе не требует притока воздуха за счёт регулярно открываемой входной двери. В итоге проектирование вентиляции в квартире базируется на полном равенстве объёмов приточного и вытяжного воздуха.

Предварительно составленная схема вентиляции в квартире позволит сориентироваться, где требуется обустраивать вентиляционные каналы или приточные клапаны. Необходимо учитывать приблизительную траекторию движения приточного воздуха. Так, холодный воздух непременно опустится вниз, а прогретый, тёплый воздух поднимется вверх. Вытяжное отверстие естественного типа не формирует струи воздуха, а лишь забирает естественным путём имеющиеся потоки. В случае с приточно-вытяжной системой благодаря работе вентилятора производится принудительный отток отработанного воздуха.

Особенности монтажа

Решая задачу, как сделать вентиляцию в квартире, следует правильно выбрать место для установки оборудования. Как правило, вентиляционное устройство располагается в прихожей, на кухне или на балконе. Это позволяет максимально снизить распространение шумового эффекта в жилые комнаты, в особенности – в спальню. Монтаж вентиляции в квартире может осуществляться двумя путями:

• посредством наборной конструкции;
• устанавливается готовая конструкция со встроенным фильтром, калорифером или, что ещё лучше, – с рекуператором.

Последний из указанных вариантов обладает высокой эффективностью благодаря особенностям конструкции: приточный воздух получает тепло от вытяжного, уже прогретого воздуха. Это позволяет в значительной мере экономить расходы электроэнергии на обогрев в зимнее время года. Также рекуператор исключает возможность смешивания двух потоков воздуха за счёт отдельных каналов. Более выигрышным вариантом является расположение приточного воздухораспределителя в непосредственной близости к наружной стене, а вытяжка организовывается в глубине квартиры.

Основные требования

Следующий важный момент — нормы, касающиеся вентиляция для квартиры. По существующим правилам воздух должен полностью удаляться из помещения и меняться новой порцией за полчаса. Вопрос в том, каким должен быть объем масс, поступающих в квартиру. Для расчета требуется совместить требования в отношении системы вентиляции с площадью квартиры и числом ее жильцов. Так, на один «квадрат» жилища необходимо от трех «кубов» воздуха, а на одного человека — 30 кубометров в час. Именно так должна работать вентиляция, которая правильно настроена.

Рассмотренной информации достаточно, чтобы рассчитать нормы для конкретной ситуации, и выполнить проектирование.
