Зануление и заземление: в чем разница и что надежней

Типы систем заземления

Вы замечали, что нулевой провод в трёхфазном кабеле имеет меньшее сечение, чем остальные? Это вполне объяснимо, ведь на него ложится не вся нагрузка, а только разница токов между фазами. Хотя бы один контур заземления в сети должен быть, и обычно он находится рядом с источником тока: трансформатор на подстанции. Здесь система требует обязательного зануления, но при этом нулевой проводник перестаёт быть защитным: что бывает, если в ТП «отгорел ноль», знакомо многим. По этой причине заземляющих контуров по всей протяжённости ЛЭП может быть несколько, и обычно так оно и есть.

Конечно, повторное зануление, в отличие от заземления, вовсе не обязательно, но зачастую крайне полезно. По тому, в каком месте выполняется общее и повторные зануления трехфазной сети, различают несколько типов систем.

Разница между заземлением и занулением

В системах под названием I-T или T-T защитный проводник всегда берётся независимо от источника. Для этого у потребителя устраивается собственный контур. Даже если источник имеет свою точку заземления, к которой подключен нулевой проводник, защитной функции последний не имеет. Он с защитным контуром потребителя никак не контактирует.

Системы без заземления на стороне потребителя более распространены. В них защитный проводник передаётся от источника потребителю, в том числе и посредством нулевого провода. Обозначаются такие схемы приставкой TN и одним из трёх постфиксов:

1. TN-C: защитный и нулевой проводник совмещены, все заземляющие контакты на розетках подключаются к нулевому проводу.
2. TN-S: защитный и нулевой проводник нигде не контактируют, но могут подключаться к одному и тому же контуру.
3. TN-C-S: защитный проводник следует от самого источника тока, но там всё равно соединяется с нулевым проводом.

Ключевые моменты электромонтажа

Итак, чем вся эта информация может быть полезна на практике? Схемы с собственным заземлением потребителя, естественно, предпочтительны, но иногда их технически невозможно реализовать. Например, в квартирах высоток или на скальном грунте. Вы должны знать, что при совмещении нулевого и защитного проводника в одном проводе (называемом PEN) безопасность людей не ставится в приоритет. А потому оборудование, с которым контактируют люди, должно иметь дифференциальную защиту.

И здесь начинающие монтажники допускают целый ворох ошибок. Неправильно определяя тип системы заземления/зануления и, соответственно, неверно подключают УЗО. В системах с совмещённым проводником УЗО может устанавливаться в любой точке, но обязательно после места совмещения. Эта ошибка часто возникает в работе с системами TN-C и TN-C-S. А особенно часто, если в таких системах нулевой и защитный проводники не имеют соответствующей маркировки.

Разница между заземлением и занулением

Поэтому никогда не используйте жёлто-зелёные провода там, где в этом нет необходимости. Всегда заземляйте металлические шкафы и корпуса оборудования, но только не совмещённым PEN-проводником. На нём при обрыве нуля возникает опасный потенциал. Это необходимо делать защитным проводом PE, который подключается к собственному контуру.

Кстати, при наличии собственного контура на него выполнять незащищённое зануление очень и очень не рекомендуется. Если только это не контур вашей собственной подстанции или генератора. Дело в том, что при обрыве нуля вся разница асинхронной нагрузки в общегородской сети проследует в землю через ваш контур, раскаляя соединяющий провод.

Защитное заземление. Чем опасно самостоятельное выполнение заземления?

Принцип работы заземления для зданий по системе ТN-C, TN-S и TN-C-S.

Заземление дома. Монтаж контура заземления!

Контур заземления. Заземление и зануление на объектах.

Будем рады, если подпишетесь на наш Блог!

Заземление

А вот теперь основной вопрос, чем отличается заземление от зануления? Все дело в установке дополнительных защитных устройств. Чтобы добиться безопасной эксплуатации бытовых электрических приборов, в распределительный щит необходимо вмонтировать или УЗО (устройство защитного отключения), или дифференцированные автоматические выключатели. Оба вида устройств имеют в своей конструкции специальный рабочий орган, который выравнивает силу тока в фазном и нулевом проводе.

Схема подключения заземления

• Если сеть и бытовые приборы работают в штатном режиме, то токи в разных контурах одинаковы по величине, но протекают в разных направлениях: по фазе в квартиру, по нулю из нее. То есть, вся система сбалансирована, поэтому бытовые приборы работают хорошо по номинальным параметрам.
• Если в любом месте электрической системы произошел разрыв изоляции (провода, бытовые приборы, автоматы и так далее), ток начинает движение к земле. При этом этот ток проходит мимо проводника нуля. То есть, заземление перестает действовать. В рабочем органе УЗО или дифференцированного автомата происходит нарушение баланса. Как только нарушение начинается, сразу же срабатывает защитное устройство, которое разъединяет контакты. Электричество в систему перестает подаваться.

И еще один момент, который касается защитного заземления и зануления. Специалисты рекомендуют устанавливать отдельный контур, в который монтируется так называемый РЕ-проводник. Его специально выводят за пределы распределительного щита и устанавливают около розетки в гнезде. При этом розетка должна быть трехфазной: фаза, ноль и земля. Проводник соединяется с «землей».

Обратите внимание, что вилка от бытового прибора при включении в розетку сначала касается «земли», а затем двух основных фаз. То же самое происходит и в момент выключения: сначала выводятся фазы, затем в последнюю очередь земля

Это гарантия, что в случае короткого замыкания в самом бытовом электрическом приборе не произойдет сбой всей системы за счет повышенного действия силы тока в ней.

Обычно УЗО устанавливается в распределительном щитке после основного вводного автомата. Необходимо учитывать тот момент, что устройство защитного отключения не защищает электрическую сеть от короткого замыкания проводов. Вероятность, что это устройство само выйдет из строя по этой причине, очень велика

Поэтому так важно скорректировать параметры вводного автомата с параметрами самого УЗО. Оптимальный же вариант – установить перед устройством еще один автомат, который по параметрам будет идентичен защите

Кстати, необходимо отметить, что УЗО с автоматом для него – это, по сути, обычный дифференциальный автомат. Последний стоит дороже защитного устройства, но по размерам намного компактнее.

Теперь вы можете понять, в чем отличия заземления и зануления.

Принцип работы глухозаземленной нейтрали

Сначала необходимо понять, что является определением понятия глухозаземленная нейтраль. Согласно ПУЭ этот способ предполагает прямое соединение нейтрали трансформатора с заземляющим элементом. В электротехнике такой способ заземления принято называть рабочим. Также необходимо помнить, что в электроустановках, рассчитанных на напряжение 220−380 вольт, сопротивление заземляющих элементов не должно превышать показатель в 4 Ом.

Принцип действия глухозаземленной нейтрали можно продемонстрировать на примере трехпроводной электроцепи, соединяющей источник энергии с жилым домом. При ее создании нейтраль просто распределяется по щитку, и к ней подключаются все заземляющие контуры потребителей. Такая цепь не предполагает наличия различных устройств, которые могут нарушить ее единство.

Если предположить, что по причине частых вибраций в холодильнике от места крепления отсоединился фазный проводник и вступил в контакт с корпусом, то такая ситуация является аварийной. Все это приводит к появлению короткого замыкания и стремительному увеличению силы тока. Однако автоматический выключатель быстро справляется с поставленной задачей и размыкает цепь. Если человек случайно дотронется до провода, то поражения током не произойдет, ведь сопротивление R0 будет меньше в сравнении с возникающим при прохождении через человеческое тело.

Плюсы и минусы способа

Глухозаземленная нейтраль имеет больше преимуществ и меньше недостатков в сравнении с изолированной. Среди преимуществ можно отметить:

• Появляется возможность использовать оборудование с таким уровнем изоляции, который был изначально запланирован.
• Отпадает необходимость в использовании специальных защитных схем.
• Эффективно справляется с подавлением перенапряжения.

Чем отличается заземление от зануления

1. Защитное заземление
2. Защитное зануление
3. Отличия заземления от зануления
4. Видео

С того времени, когда было открыто электричество, люди множество раз ощущали на себе его неприятное и опасное воздействие. Очень скоро стало понятно, что практическое использование тока невозможно без защитных систем. Поэтому были разработаны всевозможные мероприятия, в том числе заземление и зануление электроустановок. Они широко используются в промышленности и схемах электроснабжения жилых зданий. Формы их применения и основные функции во многом совпадают, однако их применение строго разграничено. В связи с этим, нужно хорошо представлять себе, чем отличается заземление от зануления.

Защитное заземление

Чаще всего безопасность электрических приборов и установок обеспечивается путем устройства защитного заземления. Принципиальная схема данных устройств заключается в принудительном соединении электроустановок с землей, обладающей значительной электрической емкостью. В аварийной ситуации фазовое напряжение мгновенно отводится с корпуса оборудования.

Качество заземления находится в зависимости от величины сопротивления, которое должно быть у конструкции отводящей цепи. Требования к устройству заземления для каждого объекта точно определяются в ПУЭ.

В большинстве жилых домов заземление оборудуется централизованно, что позволяет без всяких опасений подключать любые электроприборы и установки. Более сложный и трудоемкий процесс устройства защиты можно наблюдать в загородных домах.

На этих объектах заземлители изготавливаются из металлических профилей или стержней. С помощью заземляющего проводника они соединяются со всеми приборами, имеющимися в частном доме. Чтобы снизить сопротивление в заземляющих цепях, практикуется использование контурных металлических систем, размещаемых на большой глубине. Величина заглубления и конструкция контура зависит от применяемых материалов и технических характеристик электрооборудования.

Защитное зануление

Система защитного зануления представляет собой один из видов заземления. В данном случае все детали электроустановок, способные проводить ток, подключаются к нулевому проводнику. Само заземление непосредственно соединяется с нейтралью трансформатора, расположенного на подстанции.

Когда наступает аварийная ситуация и фазовое напряжение попадает на корпус, это приводит к обычному короткому замыканию. В результате, срабатывают защитные устройства, расположенные в распределительном щите. Поэтому зануление можно смело отнести к наиболее эффективным защитным системам.

Отличия заземления от зануления

В системах заземления вывод избыточного тока и напряжения осуществляется напрямую в землю. Для этого используется специальная система отведения, в конце которой устанавливается заземляющий контур треугольной конфигурации. Для его изготовления используются мощные металлические конструкции, соединенные сваркой. Заземление должно снижать опасный уровень напряжения во время соприкосновения с электроустановкой. На эффективность данного вида защиты влияет качество исполнения и конструктивные особенности заземляющего контура.

Во многих электроустановках имеется большое количество частей и элементов, которые по характеру выполняемых действий не должны находиться под напряжением. Именно к ним подключается нейтральный нулевой провод. В случае касания этими частями фазного провода наступает резкое возрастание тока. Происходит обычное короткое замыкание, при котором электроустановка мгновенно отключается от сети. В этом и заключается ответ на вопрос, чем отличается заземление от зануления. Нулевой провод имеет значительно меньшее сопротивление, чем заземляющий контур. По этой причине и наступает замыкание, которое отсутствует у заземления.

Меры предосторожности

Теперь разберём, для чего выполняется заземление нейтрали трансформатора, и физику работы такой электрической сети.

В теоретической физике потенциал нулевого проводника по отношению к земле не должен превышать нулевого значения. Повторное заземление у принимающего устройства потребителя помогает добиться этого значения с ещё более высокой степенью вероятности, особенно, если до ТП есть достаточное расстояние.

Поражение током возможно в следующих ситуациях:

1. Повреждение изоляции токоведущих частей, выход из строя электрооборудования. Образуется шаговое напряжение – на плоскости пола появляется потенциал, небезопасный для идущего человека;
2. Повреждение изоляции электрооборудования. В этом случае на корпусе может оказаться опасное для здоровья напряжение;
3. Повреждение защитной изоляции кабелей. Здесь напряжение появляется на металлических полках, с лежащими кабельными линиями;
4. Нарушение технологии производства работ, приведшее к прикосновению к токоведущим частям, находящимся под фазным напряжением.

К включенному в сеть проводу, лежащему на влажном полу, подходить не рекомендуется. В этой ситуации появляется потенциал, опасный для человека. При попытке сделать шаг ноги оказываются под действием различных величин потенциала. Удар током обеспечен. Для избегания подобного развития событий перед заливкой бетона укладывается металлический каркас, соединённый с контуром заземления минимум в 2-х точках. За счёт этого при возникновении на полу потенциала ноги идущего человека будут зашунтированы, поражения электрическим током удастся избежать.

Для недопущения появления напряжения на нетоковедущих частях электрической системы ПУЭ обязывает заземлить абсолютно все металлические детали, находящиеся в распредустройствах трансформаторных подстанций и потребителя, а также корпуса электроприборов. В промышленных цехах, где присутствует электрическое оборудование (станки, производственные линии), по периметру пускается стальная полоса для присоединения всех без исключения металлсодержащих частей. Таким образом, выравниваются потенциалы земли и металлических частей, расположенных в помещении.

При возникновении пробоя на заземлённый корпус электрический ток пойдёт по пути наименьшего сопротивления, т.е. по заземляющим проводникам до контура заземления, а не через обладающее большим сопротивлением человеческое тело, даже при не сработавшей защите.

Меры предосторожности при работе в сети с глухозаземленной нейтралью

По этой причине ток через контур заземления направится в сторону нейтрали силового трансформатора. Это приводит к короткому замыканию с большой величиной электрического тока. На превышение заданного параметра должен будет среагировать защитный коммутационный аппарат: плавкая вставка или автоматический выключатель. За счёт этого повреждённый участок цепи будет выведен из работы. Таким образом, организуется быстрая локализация аварийного режима.

Задачи заземления

Искусственно созданный контакт между электроустановкой и землей называется заземлением. Его задача — понизить напряжение на корпусе устройства до безопасного для живых существ уровня. При этом большая часть тока отводится в грунт. Чтобы заземлительная система работала эффективно, ее сопротивление должно быть значительно ниже, чем на остальных участках цепи. Такое требование основывается на свойстве электрического тока всегда выбирать наименьшее сопротивление на своем пути.

Тока замыкания иногда недостаточно при использовании заземлителя с относительно высоким для реакции защитных устройств сопротивлением. Поэтому еще одна задача заземлительной системы — рост аварийного тока замыкания.

Типы заземляющих устройств:

1. Молниезащитные. Отводят импульсные токи, поступающие в систему в результате ударов молнии. Используются в молниеотводах и разрядниках.
2. Рабочие. Предназначены для поддержания нормальной работоспособности электрических установок. Используются как в обычных, так и в аварийных ситуациях.
3. Защитные. Защищают людей и животных от поражения током, проходящим по металлическим предметам в случае пробоя фазовых проводников.

Устройства заземления бывают естественными и искусственными:

1. К естественным относят металлические изделия, основная функция которых не заключается в отводе тока в землю. К таким заземлителям относятся трубопроводы, железобетонные элементы зданий, обсадные магистрали и т.п.
2. Искусственные заземлители — системы, созданные специально для отвода тока. Это стальные полосы, трубы, уголки и другие металлические элементы.

Для заземлительной системы нельзя использовать трубы, предназначенные для транспортировки горючих веществ (как газов, так и жидкостей), алюминиевые детали, кабельные оболочки. Также не подходят для этой цели предметы, покрытые антикоррозийным изоляционным слоем. Запрещено использовать как заземляющие проводники трубы водопровода и отопления.

Требования к заземлению и занулению

Все электроустановки и цепи, оснащенные изоляцией нулевого провода, нуждаются в монтаже защитной системы (занулении или заземлении).

1. Зануление необходимо делать для установок с глухозаземленным проводником мощностью до 1000 вольт. Заземление в подобных системах не делают.
2. Зануление следует снабжать трансформатором на 380 вольт. В зануленной системе вторичное напряжение не должно превышать 380 вольт, а понижающее — 42 вольт.
3. При занулении допускается подключение от разделяющего трансформатора лишь к одному потребителю электроэнергии. Номинал тока защитного устройства — до 15 ампер. Зануление или заземление вторичной обмотки не допускается.
4. При заземлении нуля в 3-фазной электроцепи нужно ставить защиту от пробоя тока. Монтировать ее в нулевом проводнике или фазе от нижнего напряжения.
5. Защитное заземление или зануление необходимо создавать на расположенных на улице установках, а также в особо опасных условиях работы. Номинал напряжения составляет 42 вольта (переменный ток) или 110 вольт (постоянный ток).
6. Для напряжения выше 380 вольт (постоянный ток) и 440 вольт (переменный ток) защита необходима вне зависимости от других условий.

Заземлению подлежат:

• корпуса электрических установок;
• приводы оборудования;
• каркасные части и металлоконструкции распредшкафов и щитов;
• вторичные трансформаторные обмотки;
• стальные кабельные оболочки;
• шинопроводы;
• тросы;
• металлические трубы для проводки;
• электрооборудование, установленное на движущихся элементах.

Что касается жилья, зануление и заземление необходимо для электрической бытовой техники мощностью более 1300 ватт. Заземлению для выравнивания потенциалов подлежат такие металлические изделия, как ванны и душевые поддоны, подвесные потолки.

Чтобы заземлить кондиционеры, электрические плиты или подобные им потребители электричества мощностью свыше 1300 ватт, используют выделенный проводник. Его следует соединить с нулем электросети.

Подробный список электроустановок, на которых необходима защита путем заземления или зануления, указаны в Правилах устройства электроустановок. ПУЭ — официальный документ, в нем прописаны все нормативы. Документ также устанавливает перечень оборудования, для которого защита необязательна.

Создание системы заземления и зануления крайне важно, от этого зависит безопасность людей и сохранение имущества. Поэтому цена ошибки велика

Рекомендуется поручать эту работу только квалифицированным работникам.

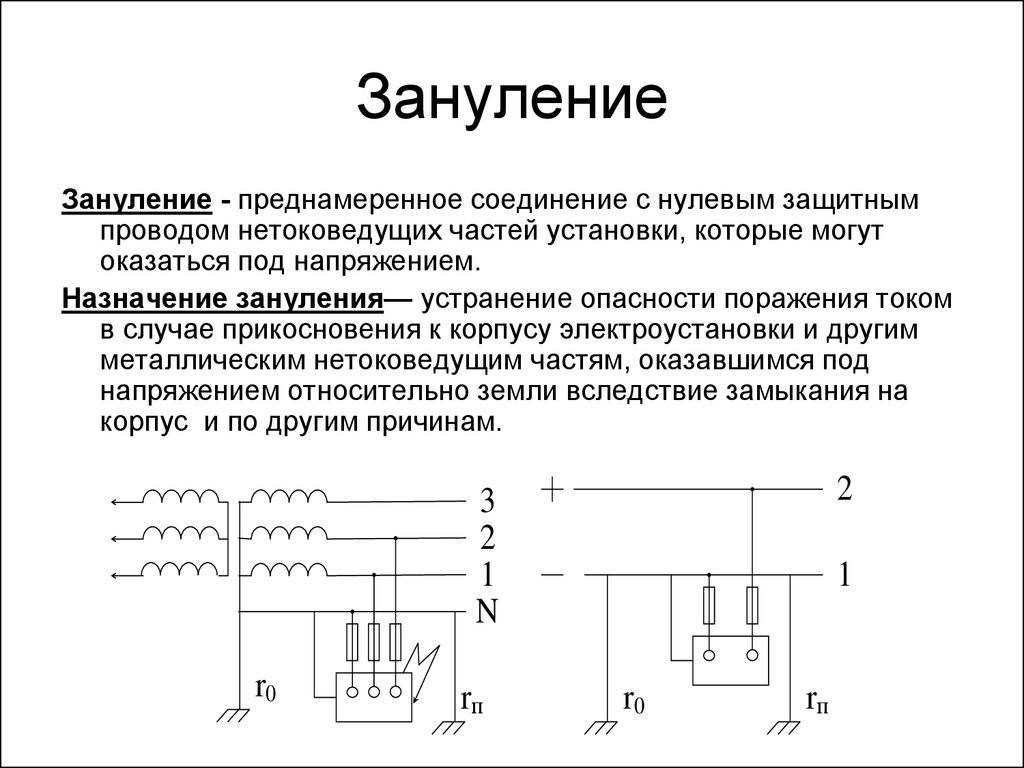

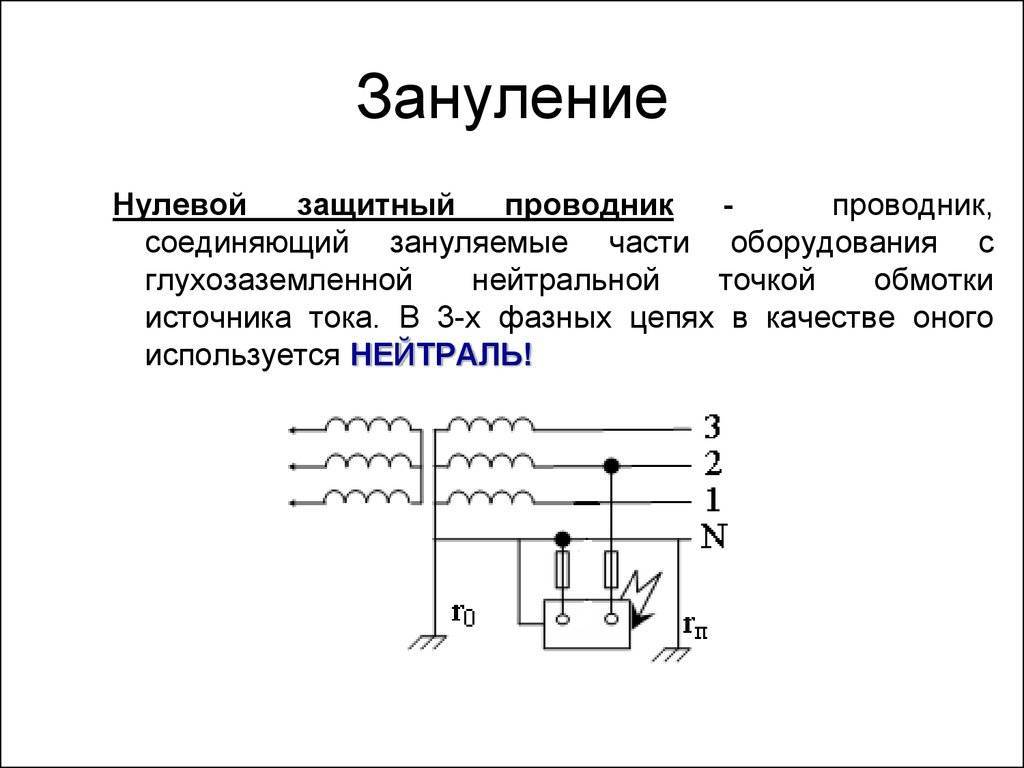

Принцип действия зануления

Принцип действия зануления заключается в следующем процессе. Допустим, фаза питающей сети попала на корпус электрооборудования, что часто происходит в результате пробоя изоляции или других форс-мажорных обстоятельствах. В этом случае, если токопроводящие части устройства имеют защитное зануление, возникает короткое замыкание, при этом величина электрического тока мгновенно достигает максимальных значений и срабатывает автоматическая защита или выгорает предохранитель. Бытовая техника или другое оборудование обесточивается, что защищает человека от поражения электричеством и препятствует возникновению других негативных последствий.

Для того чтобы зануление сработало, нейтральный проводник должен иметь очень низкое значение сопротивления электрическому току. Только в этом случае ток КЗ будет максимальным, что обеспечит срабатывание защитных систем сети. Благодаря тому, что нейтраль имеет полное заземление на генераторе или трансформаторе, защитное зануление обеспечивает очень низкое напряжение на корпусе электрооборудования при прикосновении к нему. По большому счету, защитное зануление — это одна из разновидностей заземления, выполненная с соблюдением определенных правил и норм.

Что такое зануление электроприборов: возможности применения

Защитное зануление электроприборов используется, если смонтировать заземление невозможно. Такая ситуация может возникнуть в случае, если многоквартирный дом построен в советские времена. Своего контура у таких домов нет, а самостоятельно его устроить не получится.

Защитное зануление – это система, выполняющая отличную от заземления работу. Если второе призвано увести напряжение в землю, исключая возможность поражения электрическим током, то первое выполняется с целью создания (при пробое изоляции и попадания напряжения на корпус) короткого замыкания. В этом случае срабатывает автоматика и электричество отключается.

Источником опасности может стать любой незаземленный электроприбор

Защитное зануление требует правильного монтажа. Не стоит думать, что достаточно бросить перемычку с нулевого контакта внутри розетки на заземляющий. Это категорически запрещено. Рассмотрим ситуацию, когда уже «подгоревший» ноль подвергается нагрузке короткого замыкания, а автомат еще не успевает сработать. Ноль отгорает, исключив замыкание, но прибор остается под напряжением. Человек, надеясь на отсутствие электричества (света ведь нет, ноль отгорел) на ощупь продвигается к выходу и облокачивается на корпус бытового прибора, находящегося под напряжением. Исход ясен, не так ли?

Правильно  выполненное заземление вкупе с защитной автоматикой – залог спокойствия проживающих в доме или квартире

Основные требования к электробезопасности

Главное требование, предъявляемое к бытовым электроприборам – безопасность. В большей мере это касается устройств, которые контактируют с водой, ведь даже незначительный дефект в электропроводке оборудования может стать смертельным для пользователя. Чтобы обезопасить себя и окружающих необходимо содержать электросеть и оборудование в исправном состоянии и регулярно проводить их ревизию. Чтобы исключить вероятность возникновения пожара из-за неисправной проводки и поражение электротоком, необходимо устанавливать защитные устройства (УЗО).

В соответствии с основными правилами электробезопасности:

• Не рекомендовано устройство временных электропроводок.
• Соединение проводов должно выполняться методом сварки, опрессовки, зажимов или клеммных колодок. Регулярно проверяйте качество и прочность соединений проводки.
• В помещениях с высокой влажностью используйте только сертифицированные влагозащищенные устройства.
• Электророзетки и выключатели должны располагаться от труб отопления, газо- и водоснабжения на расстоянии не менее 500 мм.
• Регулярно проверяйте исправность проводки и электрооборудования.
• Нельзя использовать любые виды электрооборудования без защитного кожуха.
• Не используйте самодельные электроприборы и не проводите самостоятельно ремонт неисправного электрооборудования.

Это только краткий перечень требований по электробезопасности. Более подробно с правилами безопасности можно ознакомиться в различных нормативных актах и специальной литературе по электричеству, которые сейчас легко найти в интернете.

Установка оборудования

Для заземления необходим объект, на который будет сбрасываться напряжение. Объект должен иметь соединение с землёй. Существует два варианта: первый — самодельный, второй — уже готовый металлический объект, находящийся в земле, например, трубопровод.

При выборе второго способа следует учитывать доступность других служб к объекту и вполне вероятное нарушение соединения с объектом во время замены тех же труб.

Самостоятельно изготовить контур для заземления смогут все, кто владеет начальными слесарными навыками, чтобы отрезать кусок трубы или уголка достаточной длины и просверлить отверстие для присоединения провода с клеимой. Порой и этого не требуется, достаточно найти подходящий материал и зарыть его в землю.

Для установки зануления необходимы знания электрика, без них устанавливать эту систему не стоит. Всем, кто решился на этот шаг стоит учесть, что зануление не столь эффективно в обеспечении безопасности для жизни человека, а больше служит для защиты оборудования от выхода из строя.

Напряжение при этой системе защиты отводится на специальный щиток в трансформаторе и при резком скачке напряжения отключает подачу тока. Однако если напряжение не выходит за рамки ограничений, то эта схема позволяет номинальному напряжению поступать на корпус оборудования, что может стать причиной остановки сердца человека, коснувшегося такой части прибора.

Возможные неисправности электрической сети и действие защитных устройств при их возникновении

Вниманию пользователей представляется описание самых распространенных неполадок, возникающих при эксплуатации электроприборов. Для удобства рассмотрения данного вопроса, информация сведена в таблицу:

№ п/п	Неисправности	Защита
1.	Нарушение изоляции электропроводки в стене или потолке	Заземление (зануление) УЗО
2.	Утечка тока на корпус из-за влажности, нарушения контакта, перетирания провода	-/-/-, УЗО
3.	Короткое замыкание	-/-/-, выключатель автоматический
4.	Выход из строя ТЭНа, двигателя (пробой фазы на корпус, в том числе через воду)	-/-/-, ВА
5.	Действие через корпус прибора тока от конденсаторов системы электроники	-/-/-, УЗО

Что такое электричество

Чтобы уяснить для себя, что такое электробезопасность, защитное заземление, зануление, как это всё работает, напомним суть явления электрического тока.

Все тела во Вселенной состоят из атомов, строение которых известно каждому школьнику: положительно заряженное ядро внутри и вращающиеся вокруг ядра отрицательные электроны. Существует ряд химических элементов – металлов, у которых несколько электронов, находящихся на самых дальних от ядра орбитах, легко могут быть оторваны (притянуты сильным положительным зарядом).

Таким образом, если взять металлический провод, приложить к его концам противоположные электрические заряды, то электроны, оторвавшись от своих атомов, начнут движение в сторону положительного заряда.

Однако при движении в толще металла электроны постоянно «натыкаются» на атомы, заставляют их слегка вибрировать в узлах кристаллических решёток. Это приводит к выделению тепла. Причём нагрев может быть таким сильным, что металл способен раскаляться до тысяч градусов (как спираль лампы накаливания). В некоторых случаях металл и вовсе может расплавиться и даже испариться.
