Подключение радиатора отопления к полипропиленовым трубам выбор радиаторов, запорной арматуры и фитингов
Обратите внимание: при нагреве до 95 градусов максимально допустимое давление снижается до 6-7 кгс/см. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах
Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах.
Почему? Ведь штатные параметры ЦО (4 — 6 кгс/см2, 50 — 95С) вроде бы укладываются в типичные характеристики полипропилена?
Да потому, что реальные условия эксплуатации ЦО порой отличаются от предусмотренных ГОСТами и СНиПами.
- При экстремально низких уличных температурах практикуется работа элеваторного узла без сопла, с заглушенным подсосом. В этом режиме в систему отопления поступает теплоноситель с подающей нитки теплотрассы, имеющий температуру до 150С.

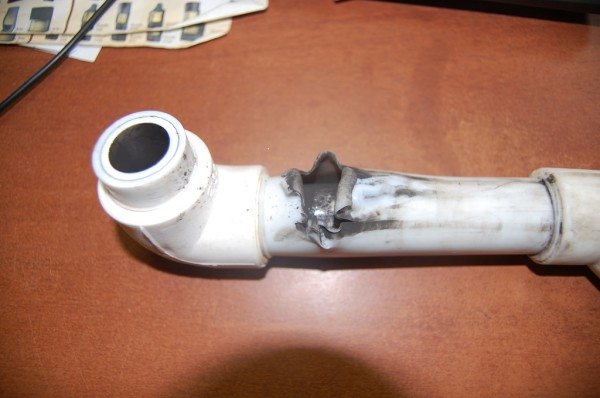

- При гидроударе (возникающем, в частности, при чрезмерно быстром заполнении контура) на фронте потока воды давление может достигать 25 — 30 кгс/см2.
Полипропилен на такое давление явно не рассчитан.
Кроме того, о полипропилене полезно знать еще несколько вещей.
Значительное удлинение при нагреве заставляет прокладывать длинные прямые участки розлива и подводок с использованием компенсаторов — изгибов трубы. позволяющих избежать ее деформации на прямых участках.
Удлинение может быть уменьшено при использовании армированных труб.
Для них характерен меньший коэффициент температурного расширения:
- 3 мм/1 м.п./50С для труб, армированных фиброй (рубленным стекловолокном);
- 1,5 мм/1 м.п./50С для армированного алюминиевой фольгой полипропилена.
Важный момент: при соединении с фитингом алюминиевая фольга в зоне сварки должна быть зачищена. В противном случае возможно расслоение трубы из-за электрохимической коррозии алюминия.
Достоинства и недостатки скрытой схемы укладки труб отопления
Что касается преимуществ, то оно одно, но весомое – эстетическая красота. При скрытой выкладке трубы отопления в стене или полу не нарушают интерьер помещения
Это важно для комнат с панорамным остеклением, окнами в пол и пр. Также декор важен в комнатах с массивной мебелью, не придется думать о порче изделий жаром от трубы. Но недостатков у скрытой схемы больше:
Но недостатков у скрытой схемы больше:
- Скрытый монтаж труб отопления своими руками – сложное занятие. Чтобы надежно скрыть контур, необходимо соблюдать нормативные требования.
- Значительные потери тепла. Перед тем как теплоноситель прогреет дом, ему надо сначала нагреть стяжку или стену, потом отделку, только затем тепло поступает в помещение.
- Повышение стоимости работ. Для сокрытия контуров надо покупать трубы из стали или с армированием, гильзы, утеплитель, изоляционные материалы – все это потребует вложений.
Перед началом работ определяются все нюансы – доступ к ключевым узлам магистрали, выкладка с учетом нагрузки на пол, стену. Также рассчитывается оптимальный размер сечения для циркуляции теплоносителя без повышения свойства линейного расширения труб.
И еще один важнейший нюанс, от которого зависит работоспособность контура при скрытой выкладке, – правильный уклон труб отопления. Стандартный норматив уклона 0,5 см на каждый метр магистрали. Можно снизить показатели до 0,2 см, но только если в систему интегрирован хороший насос и контур подобран с правильным диаметром внутреннего туннеля.
Особенности труб для скрытой укладки
Какие трубы лучше подойдут для выкладки скрытого типа – этот вопрос чаще всего задают хозяева частных домов
Что касается изделий из стали, то они труднее гнутся, потому на поворотных участках необходимо применять больше фитингов. Увеличенное количество соединителей повышает риск протечки. Получается, что PP трубы с армированием – оптимальный вариант для скрытой прокладки системы отопления.
Способы установки радиаторов и обвязки
Подключение радиаторов отопления выполняется после того, как вставлены окна и двери, подготовлены полы и стены к чистовой отделке. Варианты подключения и типы радиаторов, труб выбираются заранее, чтобы помещение уже было готово к их установке.
Современная система отопления состоит из целого ряда составляющих компонентов. Среди них можно выделить непосредственно отопительный котёл, трубопровод и приборы отопления — радиаторы, которые представлены в широком ассортименте.
Сам процесс монтажа батареи довольно прост: необходимо разметить место для установки, подвести трубы, поставить сам радиатор и произвести подключение. Рассмотрим процесс установки радиаторов с использованием отопительных труб из полипропилена более подробно. Выясним, какие типы систем и подключений можно для этого использовать, что необходимо для самого подключения отопительной системы.
Необходимые данные для расчета
Основная задача отопительных труб – доставить тепло к нагреваемым элементам (радиаторам) с минимальными потерями. От этого и будем отталкиваться при выборе правильного диаметра трубы для отопления дома. А вот чтобы рассчитать всё верно, нужно знать:
- длину трубы;
- потери тепла в здании;
- мощность элементов;
- какая будет разводка труб (естественная, принудительная, однотрубная или двухтрубная циркуляция).
Следующим пунктом после того, как у Вас на руках будут все вышеперечисленные данные, необходимо будет набросать общую схему: как, что и где будет расположено, какую тепловую нагрузку будет нести каждый отопительный элемент.
Затем можно будет начинать высчитывать нужное сечение диаметра трубы для отопления дома. Также следует быть внимательным при покупке:
- металлопластиковые и трубы из стали маркируются по размеру внутреннего диаметра, тут проблем нет;
- а вот полипропиленовые и медные – по внешнему диаметру. Следовательно, нам нужно либо измерять внутренний диаметр самостоятельно с помощью штангенциркуля, либо – от внешнего диаметра трубы для отопления дома отнять толщину стенок.
Не забывайте об этом, потому как нам нужен именно «внутренний диаметр трубы для отопления дома» чтобы всё рассчитать верно.
Хватит греть улицу!
Будут меняться в процессе реконструкции отопления радиаторы или нет, но, раз их на какое-то время все равно придется снимать, крайне желательно отсечь отток тепла наружу. Для этого нужно за батареями закрыть стену алюминированными с двух сторон теплоизолирующими матами. Как работает по теплу такая подстилка, можно прочитать в статье об утеплении пола; здесь же достаточно отметить, что в блочной хрущевке с радиаторами в нишах двойные тепловые экраны за радиаторами равносильны обшивке стен 20 мм фанерой.
В альтернативном варианте утепления стены за радиатором используют теплоизоляционный материал (1) и алюминиевую фольгу (2) по-отдельности.
Устанавливается экранирующий мат просто: прорезаем в нем отверстия под крюки подвески батареи, на прилегающую к стене сторону наносим тонкие «колбаски» строительного силикона или монтажного клея «конвертом», надеваем на крюки и прижимаем к стене.
Непременное условие: мат должен быть органическим, из синтетических или натуральных волокон. Использование открытых матов из минваты в жилых помещениях недопустимо – вредно для здоровья.
Запуск стояка отопления
При запуске стояков нужно завернуть на подмотку заглушки и заполнить их теплоносителем.При этом не следует забывать о таких нюансах:
- когда на стояке смонтированы винтовые вентили, необходимо, чтобы вода поступала из разлива в соответствии со стрелкой на корпусе, иначе может оторвать клапан;
- сначала надо выровнять давление в стояке и розливе, приоткрыв один из вентилей и подождав, пока не стихнет шум воды. Потом надо открыть полностью данный и другой вентили.
Для справки: отказ от отопления в квартире и отключение отопительной системы для других жильцов в доме может обернуться нежелательными последствиями.
Как подключить радиаторы?
Подключить приборы можно различными способами: сбоку, снизу, по диагонали.
Нижнее подключение
При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

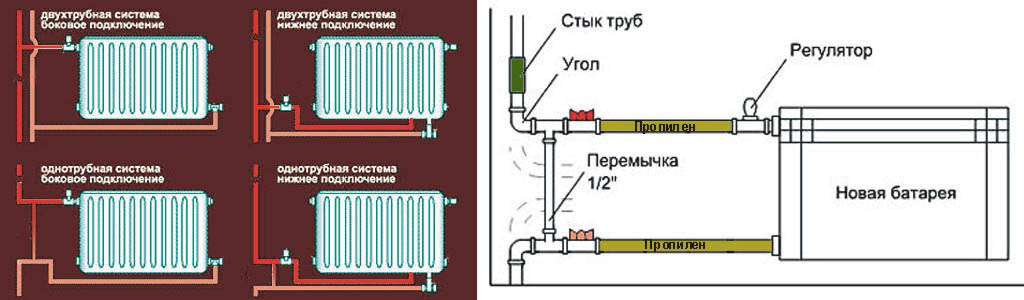

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.
Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.
Плюсы:
- возможность скрытого монтажа;
- лёгкость установки;
- имеется встроенный терморегулятор.
Минусы:
- значительные теплопотери;
- необходимость установки воздухоотводчика на каждый радиатор;
- низкая эффективность.
Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.
Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.
Боковое подключение
Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.
Плюсы:
- довольно эффективное прогревание;
- несложный монтаж.
Минусы:
- снижение производительности для больших радиаторов;
- быстрое засорение дальних секций.
Подключение сбоку может быть двух вариантов:
- прямое; в этом случае трубы подводятся снизу;
- угловое; трубы выходят из стены.
Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.
По диагонали
Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.
Плюсы:
- равномерное распределение тепла;
- максимальная теплоотдача;
- возможность прогрева больших радиаторов.
Минусы:
- Трубы подходят с разных сторон, скрыть их сложно.
- Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.
Что можно сделать?
Вариантов организации теплоснабжения множество: можно установить индивидуальное отопление с газовым или электрическим котлом, можно перепланировать подачу тепла так, чтобы это было удобно, можно просто заменить трубы отопления на новые. Первые два варианта избавят вас от проблем с теплом, но в многоквартирном доме потребуют длительных и сложных согласований — самостоятельные серьезные изменения незаконны. Впрочем, просто установка отопления с новыми трубами и радиаторами решит многие проблемы.
Чаще всего монтаж отопления в Москве требуется по следующим причинам:
а) из-за накипи старые батареи уже не греют, как раньше,
б) изношенные трубы текут и не проводят теплоноситель,
в) старые батареи не вписываются в интерьер.
Наши специалисты помогут вам рассчитать необходимое количество батарей (иногда нужно просто добавить пару новых радиаторов), выбрать подходящее по дизайну и конструкции оборудование, составить схему и, наконец, установить и смонтировать все это в квартире. Квалифицированный монтаж водяного отопления в квартире поможет вам наслаждаться теплом в любое время года, обезопасит от протечек и неожиданных аварий.
Схема разводки
Разработка, вычерчивание, оформление и утверждение схемы отопления для новостройки или хотя бы переноса радиатора на другое место – предмет отдельной даже не статьи, а нескольких статей. Поэтому считаем, что речь идет лишь о реконструкции отопления в городской квартире и все батареи остаются на своих местах.
Способы подключения радиаторов отопления
В таком случае общая схема отопления дома остается как есть, и нам нужно лишь выбрать способ подключения радиаторов к стояку. Вариантов четыре, см. рис. Нижнее подключение – для скрытой разводки
Важно не забыть о ДВУХ шаровых запорных кранах для каждого радиатора, на подачу и на обратку; они выделены цветом на левой картинке. При протечке это позволит отключить одну батарею, не трогая всей системы
Для стали и металлопластика при алюминиевых радиаторах не забудьте и о пропиленовых вставках во избежание электрокоррозии. Они также выделены и обозначены слева.
Режимы циркуляции теплоносителя
Перемещение рабочей жидкости при обустройстве отопления в верхней и нижней части строения может осуществляться в следующих режимах:
- принудительном;
- естественном (вертикальная однотрубная и двухтрубная разводка отопления).
Принудительная циркуляция
Данный способ перемещения подогретой рабочей жидкости в верхней части строения от нагревательного агрегата и ее возвращение предполагает наличие насосов. Реализация такого подхода не требует расположения отдельных труб под наклоном.
Впрочем, устройство отопления с принудительной циркуляцией имеет ряд недостатков:
Естественная циркуляция
Движение рабочей жидкости обеспечивается за счет эффекта разности температур. Поскольку горячая вода является менее плотной по сравнению с холодной, становится возможным сделать ее перемещение под напором последней. Благодаря этому обеспечивается взаимное движение разогретого и остывшего теплоносителя.
Для обеспечения работоспособности отопления на основе эффекта естественной циркуляции требуется монтаж труб с различным сечением. Элементы наиболее крупного диаметра применяются при монтаже прямого трубопровода. Помимо прочего, здесь требуется создание наклона трубопровода от радиаторов к генератору тепла и от расширительного резервуара котла к отопительным элементам.
К преимуществам такого решения можно отнести общую простоту монтажа отопления своими руками. удобство эксплуатации, а также обогрев помещений независимо от наличия электроэнергии.
Основные схемы
Существуют следующие схемы горизонтального отопления.
Однотрубная магистраль
Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.
Плюсы:
- минимальные затраты;
- простота в сборке;
- высокий уровень износостойкости;
- подходят для обогрева большой площади.
Минусы:
- ограничения в регулировке температуры в каждом отдельном источнике тепла;
- хрупкость при механических повреждениях.
Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.
Двухтрубная магистраль
Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.
Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.
Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:
- Одинаковая температура на выходе и входе.
- Подходит для отопления многоэтажного дома, коттеджа, склада.
- Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.
Минусы:
трудность в регулировании температуры при разветвленной системе.
Двухтрубная коллекторная параллельная магистраль
Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.
Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

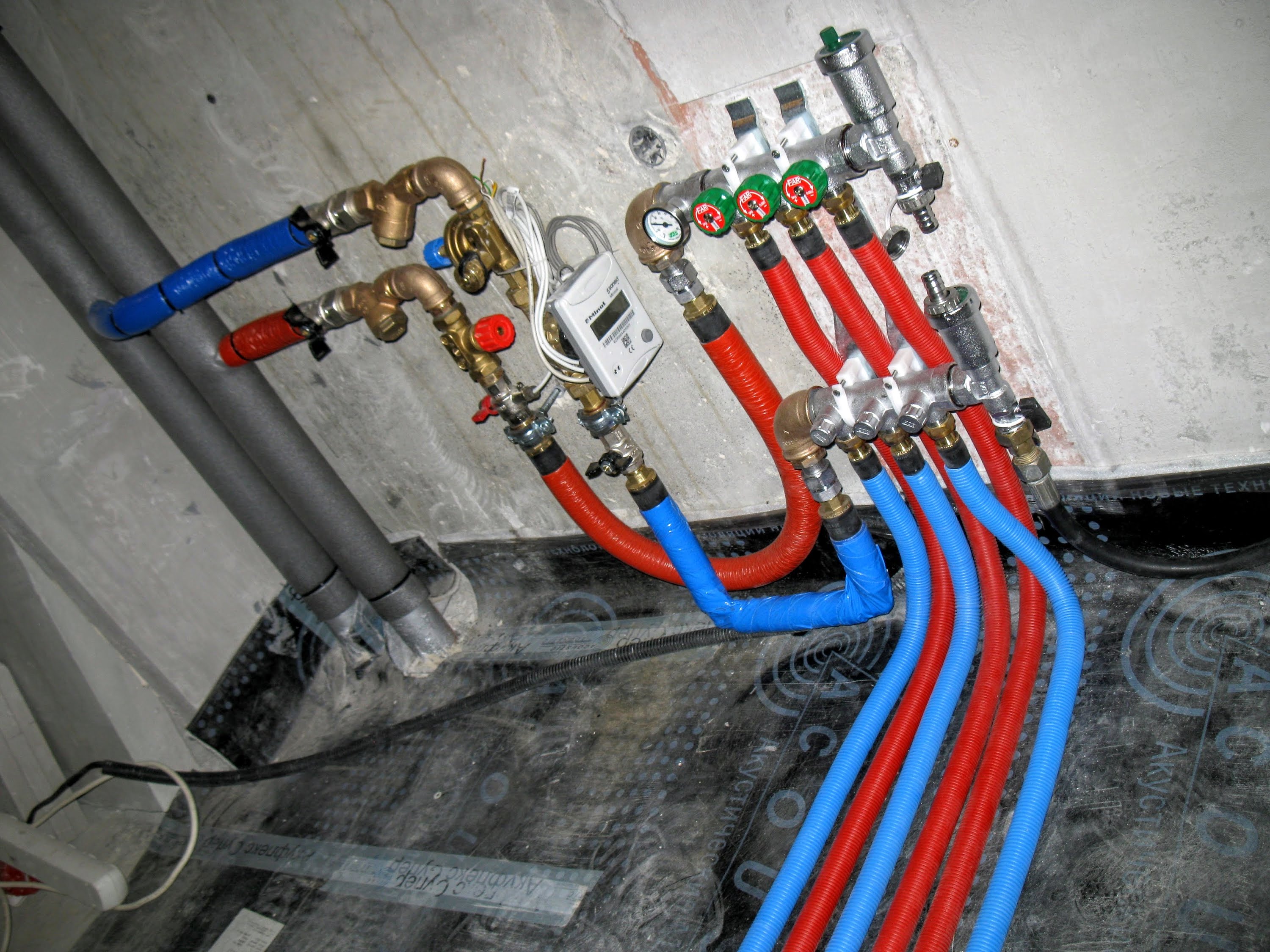

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.
Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

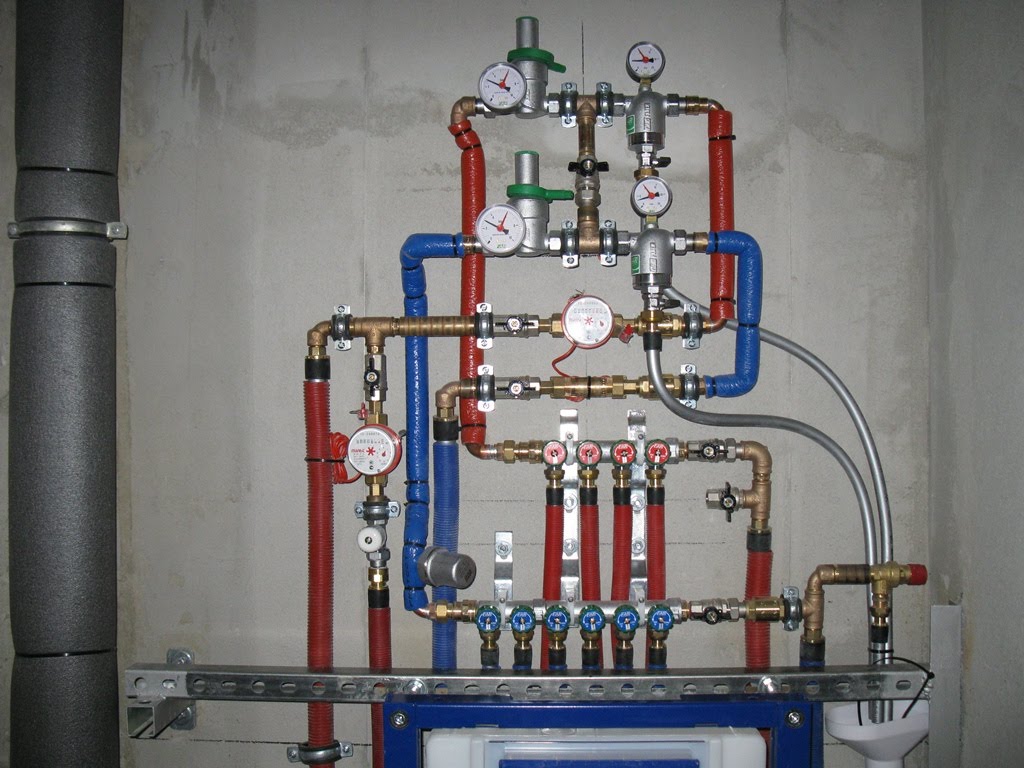

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.
Плюсы:
- минимальные затраты на трубы;
- скрытая установка, за стеной (в полу);
- возможность связывать оборудование в цельную конструкцию;
- малая стоимость (отсутствие дорогостоящих элементов фиксации);
- монтаж осуществляется даже на больших площадях;
- равномерность подачи тепла исключает появление гидроударов.
Минусы:
- сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
- использование в системе труб одного диаметра.
Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.
Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.
Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.
Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.
Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:
Варианты подсоединения отопительных систем
Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:
Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.
Варианты подключения радиаторов
Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла
Нижнее подключение
Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
- Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
- Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.
Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему
Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются
Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются
Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.
Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней
Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы
В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы
Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.
Стоимость монтажа инженерных систем отопления
| Монтаж радиаторов отопления и трубопроводов с подсоединением к стоякам ЦО | |
| Трубы стальные | 450 руб за кв.м. отапливаемой площади (с НДС) |
| Трубы полипропиленовые | 300 руб за кв.м. отапливаемой площади (с НДС) |
| В штробе | плюс 50% к стоимости |
| Монтаж трубопроводов отопления / водоснабжения / вентиляции | |
| Диаметр до 32 мм | 150 руб за пог.м. (с НДС) |
| Диаметр от 40 до 100 мм | 180 руб за пог.м. (с НДС) |
| Диаметр свыше 100 мм | 230 руб за пог.м. (с НДС) |
| В штробе | плюс 50% к стоимости |
| Монтаж настенного котла (установка, подключение к дымоходу, подсоединение к системе отопления и водоснабжения) | |
| 1 контур | 7500 руб (с НДС) |
| 2 контура | 10000 руб (с НДС) |
| Монтаж напольного котла | |
| до 60 кВт | 14000 руб (с НДС) |
| свыше 60 кВт | 30000 руб (с НДС) |
| Монтаж пластинчатого теплообменника | |
| Диаметр патрубков до 50 мм (включительно) | 35000 руб (с НДС) |
| Диаметр патрубков до 150 мм (включительно) | 50000 руб (с НДС) |
| Диаметр патрубков свыше 150 мм | 120000 руб (с НДС) |
| Демонтаж пластинчатого теплообменника | |
| Диаметр патрубков до 50 мм (включительно) | 15000 руб (с НДС) |
| Диаметр патрубков до 150 мм (включительно) | 25000 руб (с НДС) |
| Диаметр патрубков свыше 150 мм | 35000 руб (с НДС) |
| Монтаж кожухотрубного теплообменника (подогревателя водоводяного) | |
| Диаметр секций до 114 мм (включительно) | 17000 руб за секцию (с НДС) |
| Диаметр секций 168 мм — 273 мм | 32000 руб за секцию (с НДС) |
| Диаметр секций 325 мм и выше | 65000 руб за секцию (с НДС) |
| Демонтаж кожухотрубного теплообменника (подогревателя водоводяного) | |
| Диаметр секций до 114 мм (включительно) | 8000 руб за секцию (с НДС) |
| Диаметр секций 168 мм — 273 мм | 15000 руб за секцию (с НДС) |
| Диаметр секций 325 мм и выше | 25000 руб за секцию (с НДС) |
| Прочее оборудование (насосы, клапана, регуляторы, прочее оборудование) | |
| Монтаж | по договоренности |
| Демонтаж | 30-50% от стоимости оборудования |
| *Цены приведены без учета стоимости материалов и оборудования (за работу) |
Закончив сборку узлов инженерных систем отопления, необходимо установить их на определённые проектом, заранее подготовленные места, и соединить в единую отопительную систему.
Выполняя монтаж трубопроводов отопления, необходимо соблюдать допустимые отклонения по вертикали и расстояния от несущих конструкций. Необходимо контролировать, чтобы крепления не располагались в местах стыка труб. Не допускается приварка труб к креплениям.
Устанавливать радиаторы следует по уровню, соблюдая требования проектной документации по количеству и расположению средств крепления. При монтаже требуется соблюдение норм по расстояниям от пола, подоконника и стены.
По окончанию монтажа инженерные системы отопления должны промываться водой, до полного удаления механических взвесей. Высушенные узлы и трубы подлежат покраске, во избежание появления коррозии.
Оканчивается монтаж инженерных систем отопления гидростатическими испытаниями, подтверждающим равномерный прогрев радиаторов и отсутствие течей в трубных соединениях и отопительных агрегатах.
Комплексные работы по монтажу инженерных сетей требует ответственного подхода к контролю качества тепловых приборов и монтажных материалов, технологии и точности проведения отдельных операций. Опыт нашей компании в организации и проведении таких мероприятий, позволит вам получить оптимальный результат.

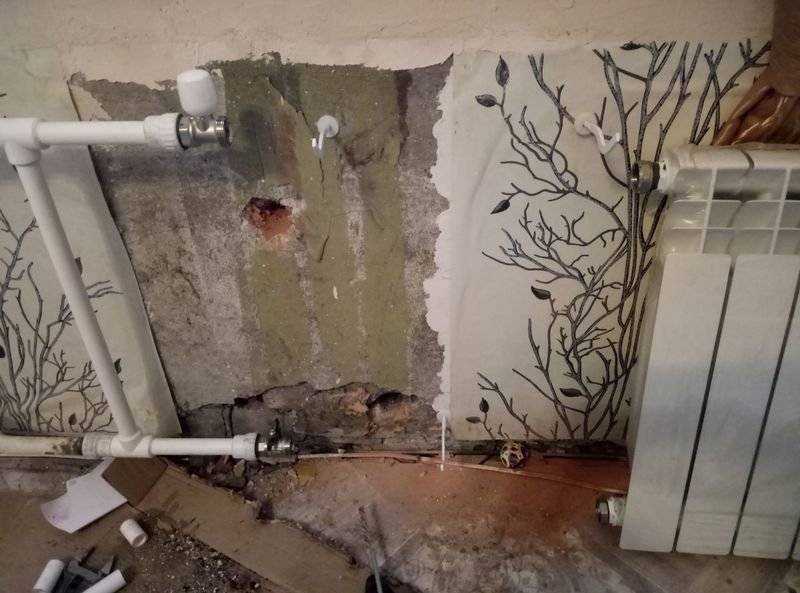

Монтаж пропиленового отопления
Отопление полипропиленовыми трубами монтируется не «по-водопроводному»: осуществляется оно преимущественно фитингами; пайка допустима лишь для соединения прямых отрезков труб в размер. И пайка, и фитинги для отопительных труб нужны также особенные, об этом чуть ниже.
Объясняются такие требования соображениями надежности: любая неисправность выявится в лучшем случае при опрессовке системы перед началом отопительного сезона, а то и в самом его разгаре в жестокий холод.
Пайка
Технология пайки полипропилена подробно описана в соответствующей статье
Для сборки отопительной системы важно знать, что паяное соединение труб встык недопустимо. Концы отрезков труб нужно впаивать в специальную муфту: трубку большего диаметра со ступенчатым внутренним профилем
Соответсвенно, и паяльник нужен подходящий, обычный «утюг» не пойдет.
Фитинги
Соединение отопительных труб
Все углы и тройники пропиленового отопления собираются только на фитингах, причем металлических – «американках», см. рис. Запорная арматура – также исключительно металлическая. Запрессованная или вплавленная металлическая обойма в металлопластиковых соединителях при постоянной долговременной подаче горячей воды с температурой выше предельно допустимых для ГВС 70 градусов постепенно выползет из пластикового обрамления, что может привести к внезапному прорыву.
При скрытой разводке все разъемные соединения должны быть доступны для осмотра и ремонта. То есть, необходимо, чтобы их можно было отвернуть и затянуть до нормы газовым ключом соответствующего размера. На практике это означает, что минимальное расстояние от любой точки соединения до стенки выемки под него было не менее 15 см, до дна выемки – не менее 2 см, а до верха выемки НЕ БОЛЕЕ 3 см. Исходя из этого и следует рассчитывать размеры углублений под фитинги при замуровывании труб в пол.
Реконструкция отопительной системы в квартире своими руками – работа не сложная, не тяжелая и не требует документального оформления при условии, что радиаторы не переносятся. Главная задача при ее выполнении – тщательно продумать выбор труб, радиаторов и возможность совмещения с утеплением квартиры, и особенно пола.

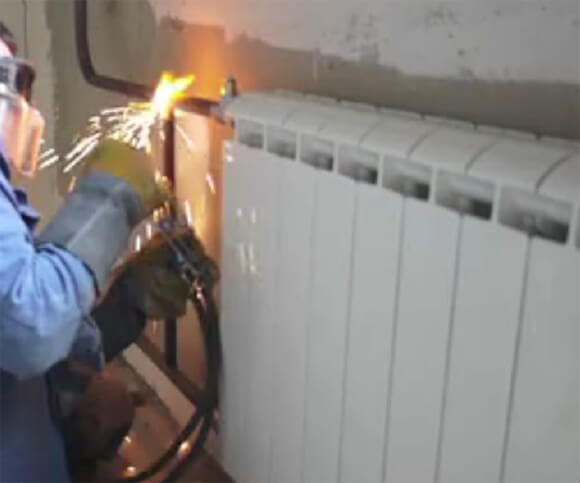

Монтаж труб отопления в квартире своими руками
После сборки системы проводится опрессовка специальным прибором
Чтобы правильно поменять разводку и нагревательные приборы, нужно составить грамотную схему, учитывающую все мелочи и нюансы.
Монтаж следует проводить в следующей последовательности:
- Нанести разметку на стены, проверить ее соответствие проекту.
- Сделать отверстия, установить в них крепежи и кронштейны.
- Собрать радиаторы. Оснастить их заглушками и кранами Маевского.
- Стены в нишах под батареи очистить от грязи, обработать грунтовкой и оклеить вспененным полиэтиленом с фольгой.
- Повесить радиаторы на кронштейны. Проверить их правильное положение и горизонтальность.
- Установить нижнюю часть стояка. Присоединить к нему тройник или крестовину в зависимости от схемы разводки.
- Установить вентиль для отключения подачи воды.
- Припаять к крестовине еще один фрагмент стояка. Закрепить на его конце еще один фитинг для подающей трубы.
- Начиная от стояка, вести горизонтальные линии, соединяя звенья муфтами.
- Собрать подводки к радиатору, к их концам приварить фитинги с накидными гайками. Состыковать обвязку с батареями.
На заключительном этапе проводится опрессовка. Целью этого мероприятия является выявление дефектов сборки.
Утепление пола под скрытую разводку
Убрать с глаз долой трубы отопления соблазнительно с точки зрения эстетики. Чтобы скрытая разводка отопления не вызвала впоследствии праведного гнева теплотехников с сопутствующими санкциями, целесообразно соответственно подготовить пол. Если декоративный настил уложен на лаги и дополнительного утепления пола не требуется, то трубы просто прокладываются между лагами, а над их соединениями устраиваются съемные лючки для доступа.
В противном случае трубы нужно проложить в полу. О способах утепления пола рассказано в соответствующей статье, а для данного случая можно рекомендовать следующее:
- Прокладываем трубы.
- Формируем дополнительную теплую стяжку из пенопластобетона. Соединения труб огораживаем до застывания бетона дощечками по требуемым размерам (см. в конце).
- Прямо по теплой стяжке укладываем фанерный настил 12-18 мм с проклеиванием стыков жидкими гвоздями или монтажным клеем. В фанере выпиливаем проемы над стыками труб.
- Восстанавливаем чистовой настил. Лючки для доступа к трубам вырезаем размером побольше, чем проемы в фанере – они будут просто выниматься.
Второй способ несколько дороже, но в работе проще и обеспечивает доступ к трубам по всей их длине. Для этого в качестве теплой стяжки используем пенобетонные или газобетонные плиты на цементно-песчаном растворе. Остальное – так же.
Естественная циркуляция теплового носителя
При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.
Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.
