Отопление закрытого типа в частном доме

Как установить водяное отопление в частном доме

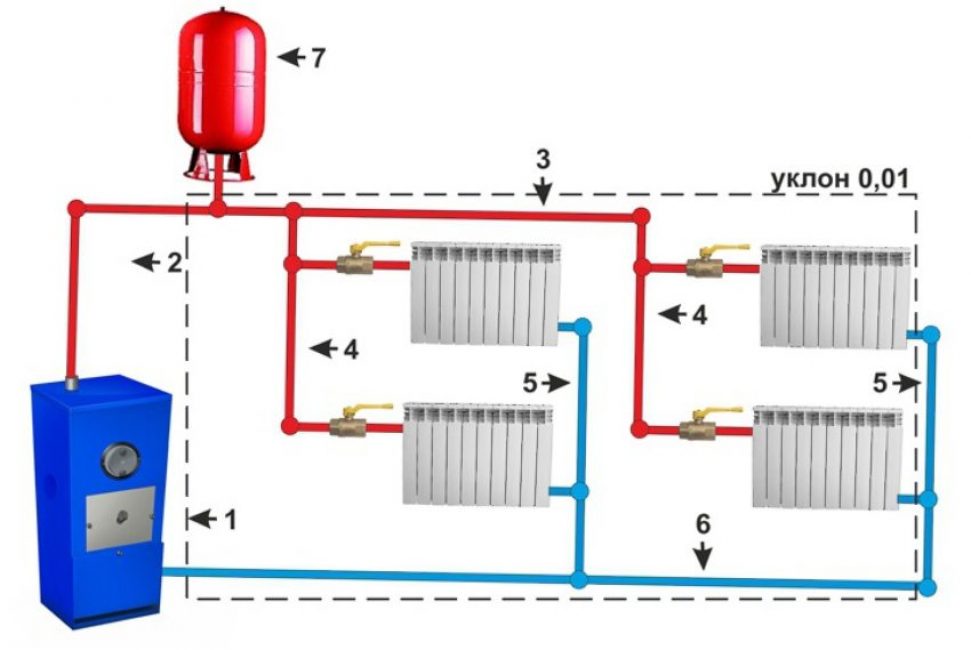

Рассмотрим пример монтажа вертикальной отопительной системы с двухтрубной разводкой в двухэтажном частном доме. При выбранных нами исходных данных циркуляция теплоносителя усиливается, поскольку разница температур в котле (в подвале) и батарях отопления, установленных на верхних этажах, значительна. Нагретый теплоноситель вначале поступает в чердачное помещение с расширительным бачком. После этого по разводке «бежит» к приборам отопления. В двухэтажном здании можно комбинировать одно- и двухтрубную системы.

Первый этап включает выбор, приобретение и монтаж отопительного котла. По нормативным требованиям его следует устанавливать на твёрдом фундаменте из песчано-цементной смеси. Трубу для выброса отработанных газов при покупке котла на твёрдом топливе подсоединяют к центральному дымоходу. Стыки герметизируют мастикой, устойчивой к высоким температурам, или глиной.

Затем монтируют батареи отопления. Лучше всего спрятать их под подоконниками, чтобы холод из оконных щелей не смешивался с теплом. С установкой радиаторов не нужно спешить и следовать простым правилам:

• нанесите разметку на стены и зафиксируйте уровень. Лучше располагать радиаторы в горизонтальном положении и примерно на одной высоте. Это обеспечит стабильную циркуляцию теплоносителя;

• промежуток от нижней границы батареи до пола должен составлять от 70 до 150 мм;

• оптимальное расстояние до стены — 20 мм;

• нужно утеплить чердачное помещение.

После этого начинается самая интересная часть процесса — разводка трубопровода. Ей сопутствует ряд вспомогательных работ:

• для удаления теплоносителя из системы нужен сливной патрубок с краном. Его монтируют у «корня» всего «дерева» системы;

• расширительный бачок, напротив, устанавливают в самой верхней точке системы, минимум за 3 метра от котла;

• циркуляционный насос устанавливают в паре с обводным участком, на который перейдет часть нагрузки при поломке оборудования;

• завершать систему отопления будет автоматический спускной клапан, а обязательным элементом каждого радиатора станет кран Маевского;

• насос с качественными уплотнителями (не резиновыми) можно поставить как на входе, так и на выходе котла до первой «вилки».

На финише монтажных работ проведите пробный запуск. Система заполняется водой, котёл начинает прогрев, тепло поступает в радиаторы. Проверяется максимальное давление в системе, возможная течь в местах соединения труб. При необходимости все проблемы устраняются.

Технология заполнения: куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа “Гном” или “Малыш” (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Конструкция типового узла слива/подпитки.

Как выбрать котел для закрытой системы

Котел для закрытой системы

Закрытая система имеет ряд особенностей, которые нужно учитывать при выборе вида котла. Лучше всего, если  это котел с автоматической системой. Достаточно будет установить подходящие настройки, а затем лишь изредка проводить контроль системы. Корректная работа механизма не требует постоянного вмешательства со стороны владельца.

Какие же котлы следует выбрать для такой системы?

Газовые котлы

Газовые котлы в отоплении закрытого типа в частном доме

К ним можно дополнительно подключить комнатный термостат. Температура регулируется максимально точно. Если замечено хотя бы отклонение от нормы на 1 градус. То котел начинает самостоятельно нагреваться. Когда нужная температура достигается, то срабатывает термостат и весь процесс отключается. Это эффективное и экономичное решение. Подойдут и модели с погодозависимым механизмом (наружные датчики). С помощью этих устройств котел может контролировать мощность горелок. В целом же мастера предпочитают использовать именно газовый тип котлов, которые обеспечат комфортное использование всей системы.

Электрические котлы

Электронные и индукционные электрические котлы. Они имеют небольшие размеры, а также низкие показатели инерционности. Экономичнее используют ресурсы. Однако из-за перебоев с электроэнергией их не всегда уместно использовать в частных домах – особенно такие ситуации характерны для зимнего времени.

Электрические котлы в отоплении закрытого типа в частном доме

Котлы на твердом и жидком топливе

Вам понадобится отдельное помещение по требованиям пожарной безопасности. Во время работы котлов в доме образуется большое количество мусора.

Котлы на твердом топливе в отоплении закрытого типа в частном доме

Переоборудование открытой системы в закрытую

Редко встречается отопительная система закрытого типа, циркуляция теплоносителя которой происходит естественным путем: насосное оборудование исключено из этой схемы.

Такая конструкция обычно не входит в первоначальные планы. Она получается при самостоятельном переоборудовании открытой системы. Такая трансформация происходит при удалении обычного расширительного бачка и замене его на конструкцию, оснащенную мембраной.

Не исключается проектирование и монтаж подобной системы изначально. Однако при этом большинства преимуществ закрытой системы достичь не удается. Значительно усложняется расчет диаметров всех участков трубопровода, а при его укладке соблюдают определенный уклон, что становится причиной завоздушивания.

Единственное преимущество такого переоборудования отопительной системы заключается в автономности от снабжения электроэнергией.

Основные элементы закрытой системы

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

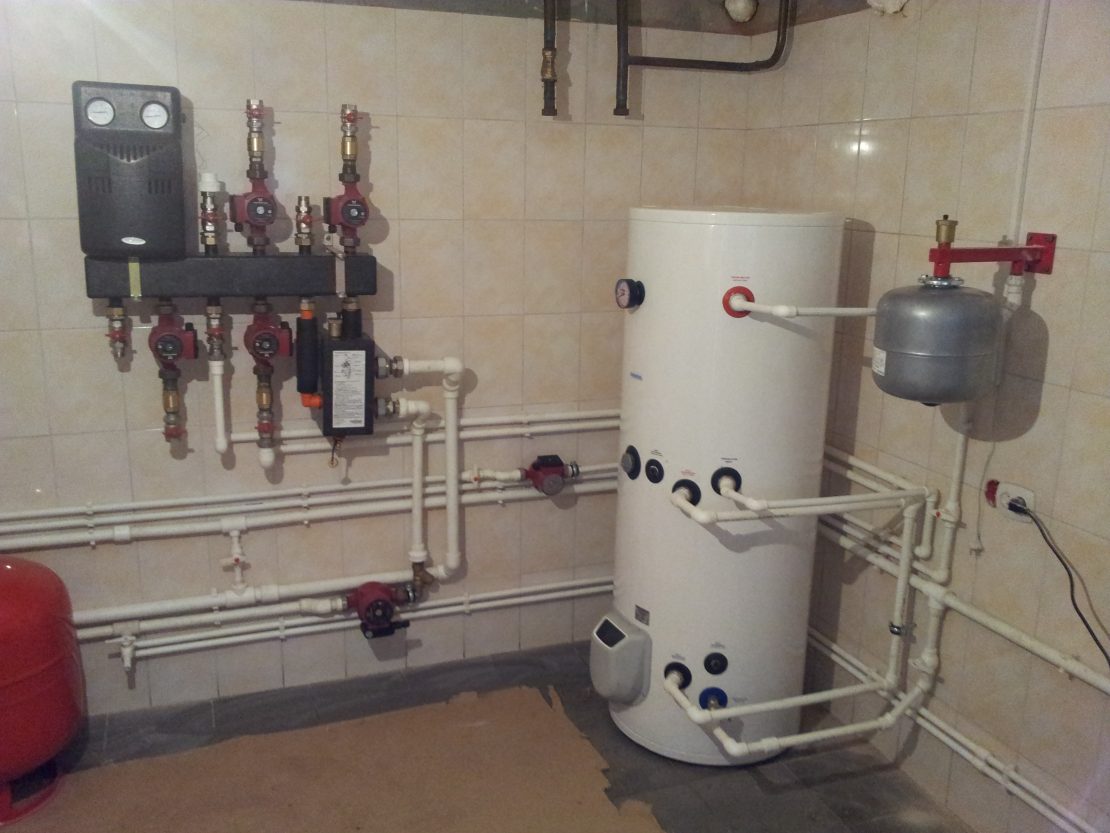

Бойлер

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

Расширительный бак

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

• Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
• Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
• Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
• Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Элементы различаются по материалу изготовления:

1. Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
2. Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
3. Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
4. Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.

Компоновка

Вертикальная компоновка

Компоновка бывает:

1Горизонтальная. Количество стояков минимально, подающий и обратный контуры располагаются горизонтально, охватывая все приборы отопления, расположенные на этаже

2Вертикальная. Применяется для домов с двумя и более этажами. Радиаторы в каждом из помещений подключаются к вертикальным стоякам

При горизонтальной компоновке важно предусмотреть установку кранов Маевского на каждой батарее, поскольку при такой схеме подключения в трубопроводе часто образуются воздушные пробки. Вертикальная компоновка способствует скоплению воздуха в верхних точках стояков, поэтому воздушные пробки не мешают работе  отопления

В монтаже вертикальная компоновка дороже, так как требует больше материала.

Капельный полив: пошаговый монтаж системы своими руками из готовых материалов, пластиковых бутылок (Фото & Видео)

Переоборудование открытой системы с естественной циркуляцией в закрытую

Вариант закрытой системы отопления с естественной циркуляцией – это способ оборудования системы отопления без циркуляционного насоса. В практике такая разновидность организации отопления встречается крайне редко, но ее работоспособность сомнениям не подвергается.

Циркуляционный насос

Как правило, она специально не проектируется изначально в таком виде, но при замене своими руками обычного расширительного бака на мембранный, она превращается из открытой системы с естественной циркуляцией в закрытую с естественной циркуляцией.

Само собой, что можно и заранее рассчитать, спроектировать и собрать такую систему, но при этом многие из очевидных преимуществ закрытых систем теряются. Например, нужно очень точно рассчитывать диаметры стояков и магистралей, трубы укладывать под уклоном, будут образовываться воздушные пробки.

Достоинство, которое дает естественная циркуляция в закрытой системе отопления, это – независимость от электроснабжения.

Стоит ли такое сомнительное преимущество конкретных минусов? Вряд ли кому-то в голову придет строить жилье с водяным отоплением, но без электричества. Цена обычного насоса – около ста долларов. При этом он берет электроэнергии, как лампочка накаливания от настольной лампы – 40-60 Вт.

Как его правильно поставить, можно увидеть на видео:

Рабочие показатели системы отопления

В этом случае показатель определяется из нескольких значений. За счёт присутствия в отоплении циркуляционного насоса и дополнительных элементов (например, расширительный мембранный бак) — образуется динамическое давление, а статическое определяет вертикальный (высотный) уровень столба жидкости. Суммирование этих двух показателей даёт итоговое рабочее давление системы отопления закрытого типа.

Нормой такого параметра является значение в 1,5—2 атмосферы для домов, состоящих из 1 или 2 этажей. Увеличение показателя давления напрямую зависит от повышения этажности.

Верхнее пиковое значение задаёт самый ослабленный узел в отопительном контуре. Таковым является водогрейный котёл. Его предел — 3 атмосферы.

Что такое закрытая система отопления

Закрытой системой отопления называют конструкцию, оснащенную герметичным расширительным баком. Этот элемент необходим для компенсации увеличения объема при нагревании теплоносителя, устанавливается в определенную точку магистрали и может быть открытым, закрытым. По конструкции расширительного бака определяется название системы.

Принцип работы, преимущества и недостатки

Конструкционно магистраль представляет собой схему из котла отопления, трубопроводов, радиаторов, расширительного бака и запорной арматуры. При нагревании теплоноситель поступает по магистрали, прогревая батареи, затем возвращается по трубам обратно в нагревательный элемент (котел).

Циркуляция носителя по системе обеспечивается гравитационным (самотечным) способом или посредством циркуляционного насоса. В первом варианте задействован принцип расширения теплоносителя при нагревании, во втором – принудительная циркуляция. Но есть особенность – внедрение в систему циркуляционного насоса делает тепловую магистраль энергозависимой.

По оценкам специалистов система отопления закрытого типа обладает массой преимуществ:

1. Возможность использовать теплоноситель любого типа. В открытой схеме категорически запрещено применять антифриз – негерметичный бак позволяет жидкости испаряться, а пары антифриза ядовиты.
2. Поддерживается постоянное давление. Данное свойство позволяет применять в доме любую бытовую технику.
3. Отсутствие риска попадания в воду кислорода снижает вероятность завоздушивания радиаторов, труб, минимизирует процессы коррозии. Это значит, что вся система прослужит намного дольше.
4. Герметичный расширительный бак можно ставить в любой точке, можно рядом с отопительным котлом. А вот открытый бак монтируется только в самой верхней точке системы, а значит, для установки нужны дополнительные материалы, трубы.

Закрытая система считается одной из самых удобных и доступных для обустройства своими руками. Минус только в энергозависимости, однако системы отопления закрытого типа с принудительной циркуляцией можно делать в домах площадью от 100 м2 без опасения, что теплоноситель не дойдет до крайних радиаторов или не поднимется на 2 этаж.

Подключение радиаторов

Нижнее подключение радиатора

Теплоотдача приборов отопления во многом зависит от принципа их подсоединения к трубопроводу. Радиаторы с нижним подключением снабжены двумя патрубками для входа и выхода теплоносителя, но батареи с боковым подключением имеют две пары отверстий для монтажа трубопровода, поэтому возможны варианты.

1. Диагональное двухстороннее подключение, подача сверху. Лучший вариант, так как теплоноситель проходит по всей длине коллектора и по всем вертикальным каналам. Теплоотдачу батареи при таком подсоединении принимают за единицу
2. Одностороннее подключение, подача сверху. Обычно применяется при подсоединении радиатора к вертикальному стояку. Эффективность ниже на 3-5%, так как дальняя от стояка часть батареи прогревается хуже
3. Одностороннее подключение, подача снизу. Также практикуется при подсоединении прибора отопления к стояку. Так как теплоносителю приходится двигаться снизу вверх, дальняя часть радиатора плохо прогревается и теплоотдача снижается примерно на 20%
4. Двухстороннее подключение, обе подводки снизу. «Седельное» подключение выбирают из-за возможности спрятать трубы в пол или за плинтус. Но эффективность работы батареи падает на 10-15% от расчетной из-за того, что верх прогревается относительно слабо
5. Диагональное двухстороннее, подача снизу. При таком подключении в дальний нижний угол радиатора нагретый теплоноситель практически не попадает. Эффективность батареи ухудшается на 20% относительно эталонной.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Заливка системы

Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла

Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок

Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.

Насос для заполнения системы отопления

Заполнение водой

В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.

Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.

К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.

Проверка батареи после заполнения водой

Подача воды в систему завершается, когда все приборы отопления и трубы заполнились — из верхнего воздушного клапана начинает стекать теплоноситель

. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).

Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.

Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат

. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки. После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.

Заполнение антифризом

Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.

Заполнение антифризом

Система заполняется следующим образом

• Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
• Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.
• Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.

Принцип работы

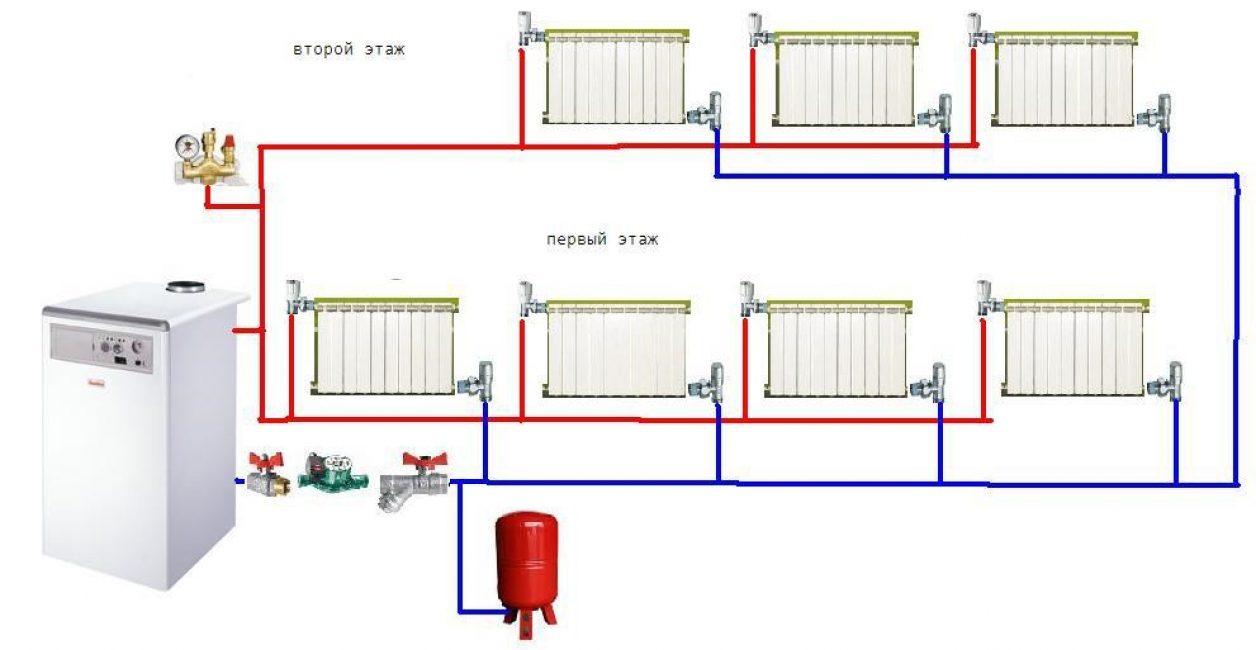

Двухтрубная отопительная система

Водяная радиаторная отопительная система функционирует следующим образом: теплоноситель (вода или антифриз) нагревается в котле и поступает в подающий контур. Проходя через радиаторы, жидкость отдает тепло приборам отопления, постепенно остывает и по обратному контуру возвращается в котел. Цикл повторяется многократно и непрерывно, за счет чего радиаторы прогревают помещения до комфортной температуры.

Двухтрубная отопительная система

В самом простом варианте монтируется однотрубная система – радиаторы последовательно подключены к одному контуру, и теплоноситель в полном объеме проходит поочередно через все приборы отопления, прежде чем вернуться в котел. Такой вариант подходит только для маленьких домов, поскольку каждый последующий радиатор нагревается все меньше и меньше – соответственно, падает и его теплоотдача.

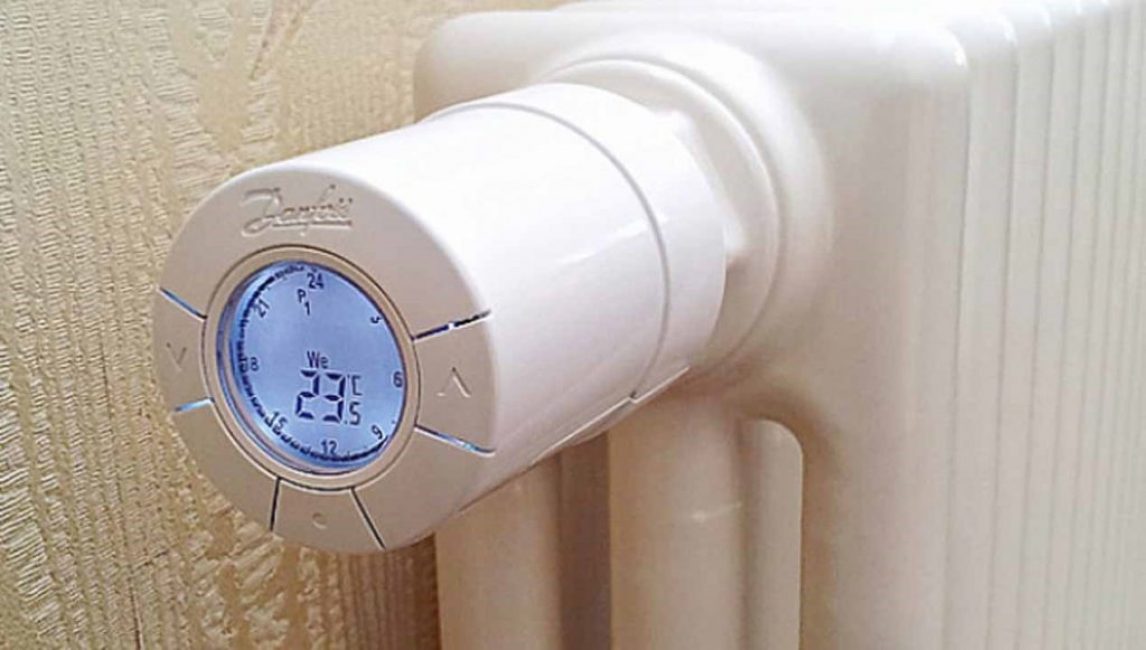

Регулятор температуры для радиатора

Двухтрубная система сложнее, но многократно эффективнее. Общий принцип ее работы таков: радиаторы подсоединяются параллельно к двум отдельным контурам – подачи и обратки.

Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Галерея изображений Фото из В открытых отопительных контурах объем для расширения теплоносителя обеспечивает негерметичный бачок — стальная или полимерная емкость с крышкой и патрубком для слива излишков в канализацию

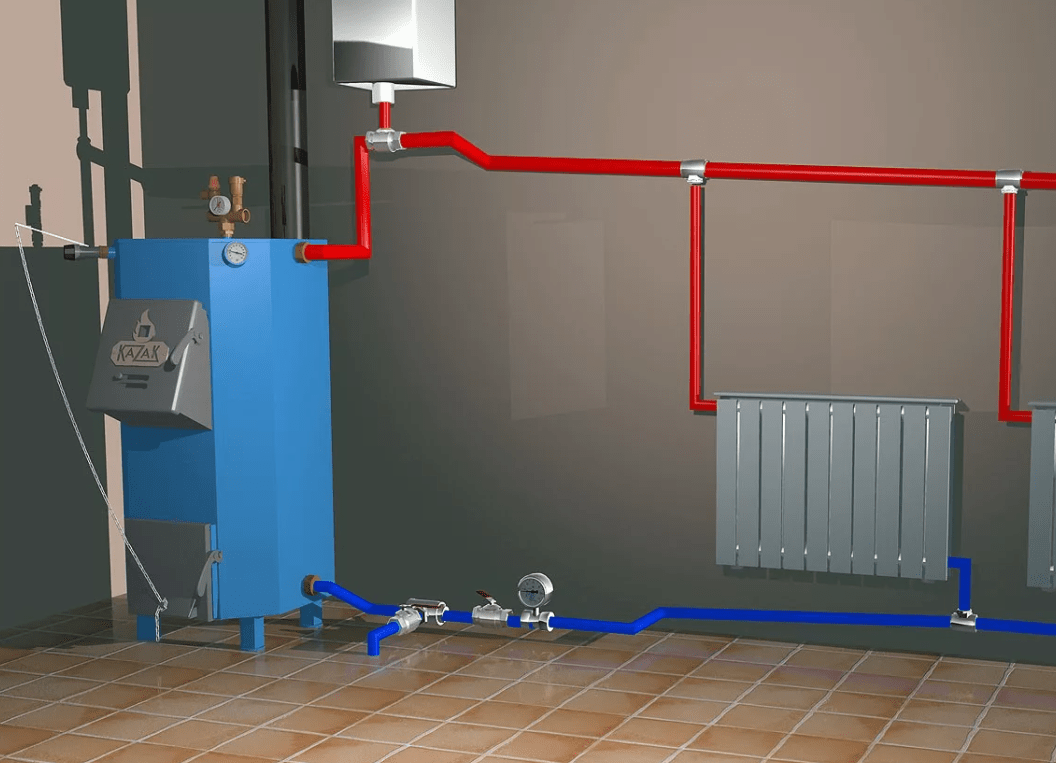

Открытые отопительные схемы напрямую сообщаются с атмосферой. Через бачок удаляется воздух, но и происходит испарение, из-за которого теплоноситель в системе требуется периодически пополнять

Расширительный бак для отопительной системы частного дома можно сделать из пластиковой канистры, старого металлического бидона и подобных подручных средств

В схемах соединения приборов соблюдены стандартные принципы. Есть двухтрубные и однотрубные варианты

В схемах отопления с двумя трубами теплоноситель подается в приборы одной трубой, а отводится другой. В однотрубных системах теплоноситель перетекает от одного радиатора к другому и возвращается в котел по одной магистральной трубе

Большинство открытых отопительных систем относится к разряду гравитационных. Однако есть варианты с использованием циркуляционного насоса, который подбирают с учетом нагрузки, превышающей стандарты закрытых схем

Преобладающий объем воздуха в открытых схемах выходит через бачок. Исключение — контуры с нижним подключением приборов, требующие установки воздухоотводчика на каждый радиатор

В открытых системах отопления используются все виды приборов, применяемых в сооружении отопительных систем. Правда рекомендованы к установке чугунные модели из-за способности долго сохранять тепло

Отличительная особенность системы

Специфика работы открытого контура

Варианты самодельных открытых бачков

Однотрубный способ соединения приборов

Двухтрубная система отопления

Циркуляционный насос в системе

Методы отвода воздуха из системы

Рекомендуемые типы приборов отопления

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

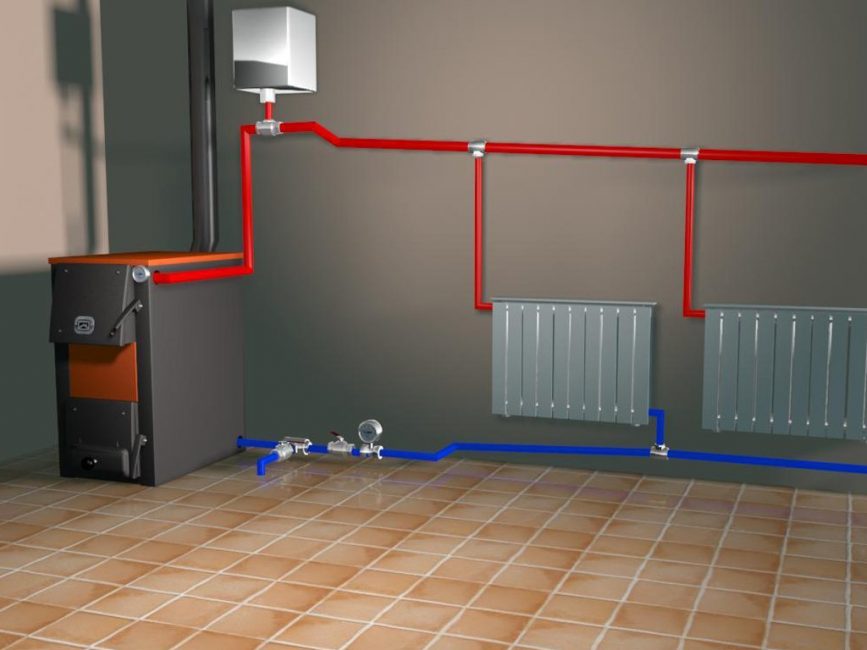

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

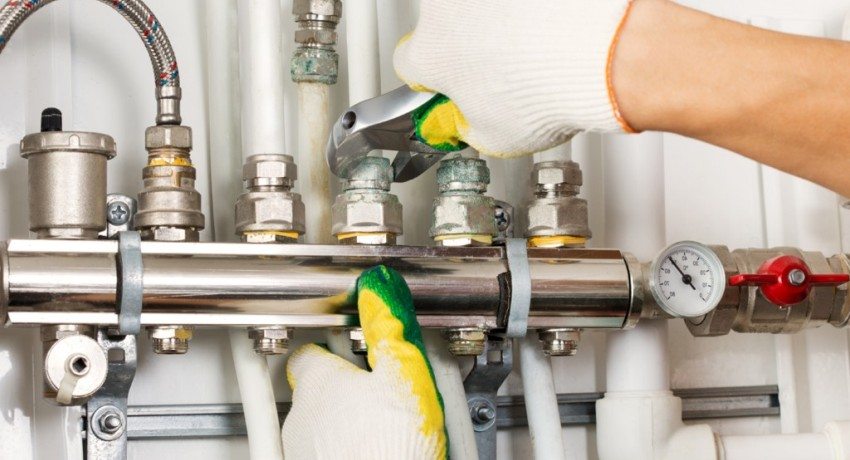

Монтаж отопительной системы

Монтаж закрытой системы отопления начинается с выбора подходящего котла по двум критериям – вид котла и его мощность. В последнее время популярность приобретают твердотопливные котлы. Они хотя и более громоздки, в эксплуатации обходятся дешевле. Мощность котла зависит от многих факторов.

Тип отопительных приборов (батарей отопления или радиаторов) выбирается исходя из доступных средств. Все виды радиаторов приблизительно одинаково отдают тепло, и срок их службы тоже не сильно отличается. Если остановиться на стальных радиаторах, то их стоимость для такого дома составит тоже около 1 000 долларов США.

Далее:

• трубы – 500;
• насос – 100;
• бак – 50;
• фитинги, краны, фильтры – 500;
• проект и монтаж – еще 1 000.

Итого очень приблизительная стоимость устройства закрытой отопительной системы в частном доме обойдется – 1 000+1 000+500+100+50+500+1000 = 4 150 долларов США.

Расположение отопительных приборов в здании

Итак, оборудование установлено, трубы проведены. Можно производить заполнение водой закрытой системы отопления.

Закрытая система отопления: различия от открытой.

Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

• Котёл для нагрева теплоносителя

• Воздухоотводный клапан

• Термостатический клапан
• Отопительные приборы (батареи, тёплый пол и т.д.)
• Трубы

• Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

• Балансировочный клапан
• Вентиль шаровой
• Манометр
• Соединительные элементы

Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.
