Вытяжной вентилятор в ванную комнату: виды, выбор

Канальный и бесканальный вентилятор – в чем отличие

Принципиальное отличие канального вентилятора от бесканального в месте его монтажа. Канальный, как видно из названия, монтируют непосредственно внутрь вентиляционного канала. Бесканальный агрегат устанавливают на выходном отверстии шахты, на крыше или непосредственно в окне (в отверстии стены) проветриваемого помещения – на границе внешней и внутренней среды воздухообмена.

Бесканальная вентиляция отличается малой мощностью и подходит для небольших помещений, где нет высоких значений влажности или вредности воздуха. Это гаражи подсобные площади, где нет жестких требований.

Бесканальный вентилятор

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Вытяжной вентилятор какой фирмы выбрать

При покупке вытяжного вентилятора рекомендуется ограничить выбор только надежными фирмами-производителями. Компании, которые специализируются на разработке и изготовлении вентиляционных устройств, обеспечивают лучшее качество.

В ТОП-популярных производителей эксперты включили:

VENTS. Безусловный лидер отечественного и зарубежного рынков, как по качеству, так и по ассортименту. Компания обладает собственной научно-производственной базой в Европе, и самостоятельно изготавливает все виды оборудования, от бытовых до промышленных устройств. Владеет марками Домовент, Алювент, X-VENT, AirVENTS и Пластивент.
Soler & Palau. Одно из конкурентных преимуществ компании – постоянная исследовательская деятельность, разработка и внедрение современных технологических решений. Фирма делает акцент на качестве, производственные мощности расположены в странах Европы, в США, Китае и Сингапуре. Поставляется продукция Soler & Palau в 90 стран мира, где пользуется стабильным спросом.
Blauberg Quatro. Компания производит современное энергосберегающее вентиляционное оборудование бытового и промышленного класса. Помимо отличного немецкого качества, покупателям предложены различные цветовые решения и проработанный, стильный дизайн.
ERA. Фирма производит оборудования для систем вентиляции с 1997 года, развив линейку до 2 000 наименований. Поставляется продукция ERA в 50 стран мира, компания ведет активную экспортную политику, что требует жесткого контроля качества на каждом этапе: от разработки до тестирования. Надежность и стабильность в работе вывели марку в лидеры на российском рынке.
Electrolux. Шведская компания – мировой лидер в области производства бытовой техники. В ассортименте бренда тысячи товаров различного назначения, в том числе – бытовое оборудование для вентиляции. За сто лет существования фирма накопила богатый опыт, получила массу наград и премий. В качестве продукции сомнений нет, поэтому покупатели выбирают Electrolux.

Виды вентиляторов

Вентиляция воздуха в ванной или в туалете может осуществляться несколькими видами вентиляторов. На сегодняшний день их классификация охватывает следующие типы:

Осевые. Данные системы работают за счет нагнетания воздуха специальными лопастями, а струя воздуха при этом проходит вдоль оси самого устройства.

Этот тип вентилятора можно установить в стене, однако его не применяют в каналах, а значит данный вид устройства подойдет только для частного дома, но не квартиры.

Центробежно-осевые вентиляторы. Эти устройства имеют не только высокую производительность и мощность, но и довольно хорошую шумоизоляцию. Подобные вытяжки пользуются особым спросом, так как при отличном качестве их стоимость довольно невысока.

Центробежные радиальные вытяжки. Данный вид имеет спиральный корпус, но его недостаток заключается в низкой шумоизоляции. Вентилятор очень производителен и способен прослужить довольно длительный период, но из-за сильных шумов является непопулярным среди современных покупателей.

Различия в типах вентиляторов

Диаметральные. Такой вид устройства работает за счет колеса барабанного типа. Он отличается невысокими показателями работы, но для вентиляции воздуха в туалете или в ванной комнате его вполне достаточно.

Выбрать вентилятор можно не только по виду устройства, но и по методу его установки. Системы данного типа монтируются в вентиляционные каналы, а после – подключаются к электричеству. Такие изделия популярны благодаря неплохой производительности и доступности.

Устройства радиального типа устанавливаются только в месте выхода из воздуховода.

Схема встраивания диаметрального типа вентилятора

Их преимущество заключается в аккуратном внешнем виде и оптимальной ценовой политике.

Вентиляторы каких видов бывают

Какие бывают устройства, применяемые для систем вентиляции, сколько они стоят, какой лучше купить и какими техническими характеристиками они обладают? Существует несколько разных видов устройств, которые применяются во время обустройства систем вентиляции в помещениях, в том числе и в ванных комнатах. По функциональным параметрам и особенностям конструкции, такие механизмы делятся на радиаторные и крышные, а также осевые и канальные. Конструктивные особенности этих приборов влияют на особенности их использования. Кроме того, по типу выполняемой работы электродвигателя они делятся на:

Реверсивные;
Вытяжные;
Приточные.

Аппараты приточного типа используются для подачи свежего притока воздуха прямиком с улицы внутрь самого помещения. Вытяжные механизмы, наоборот, используются для устранения скопившихся потоков воздуха из комнаты. Реверсивные, их еще называют приточно – вытяжными, способны изменять режим работы электродвигателя. Изменение режима работы может происходить (в зависимости от модели), в автоматическом либо ручном режиме.

Радиальные

Устройства этого типа, по своему внешнему виду, представляют собой лопаточатое колесо, которое размещается на спиралевидном кожухе. При вращении колеса, потоки воздуха начинают попадать в отверстия, которые расположены между лопатками. Затем они направляются к периферии колеса. После этого происходит сжатие потоков воздуха и их отбрасывание в специальный кожух, после чего они попадают в нагнетательное отверстие.

При обустройстве систем вентиляции в ванных комнатах оптимальным и самым хорошим вариантом будет использование радиальных аппаратов 1 и 2-х стороннего типа всасывания. Они могут оснащаться лопастями, загнутыми как вперед, так и назад. Применение электромеханизмов радиального типа с загнутыми лопастями назад дает возможность сэкономить до 20% используемой электроэнергии. К достоинствам этих устройств также следует отнести их высокие показатели выносливости. Они с легкостью способны переносить перегрузки связанные с расходом воздуха.

Устройства, оснащенные лопастями, которые загнуты вперед, обладают такими же показателями напорных и расходных технических характеристик. Однако диаметр их рабочего колеса, как и частота вращения, немного меньше. Благодаря этому они занимают меньшее количество пространства и издают небольшой уровень шума во время своей работы.

Осевые

Конструкция этих устройств представляет собой колесо, которое оснащается консольными лопастями. Колесо располагается в специальном корпусе цилиндрической формы. Как правило, оно прикреплено к оси электродвигателя. Во время вращения колеса лопасти, которые на нем расположены, захватывают воздух и перемещают его в направлении оси устройства.

Вентиляторы осевого типа обладают хорошими показателями КПД. Их производительность составляет около 100 метров кубических за один час работы. Однако показатель их напорных характеристик является небольшим. Монтируются такие устройства прямо в стену помещения. Вентиляторы такого типа, благодаря простоте их монтажа, являются самыми распространенными. Однако их недостатком является то, что во время работы они издают сильный шум (порядка 30 децибел).

Центробежные

Канальные вентиляторы центробежного типа появились относительно недавно (в семидесятых годах прошлого века). Однако, благодаря простоте и удобству использования, они приобрели большую популярность. Устройства такого типа рекомендуется применять при обустройстве систем вентиляции ванных комнат, площадь которых превышает отметку в 15 квадратных метров.

Эти устройства обладают хорошими показателями мощности и сравнительно невысоким уровнем шума. Монтаж бесшумных вентиляторов для ванной комнаты канального типа происходит в проточной части вентиляции. Сечение таких электроустройств может быть круглым или наоборот – прямоугольным. Как правило, они устанавливаются непосредственно под потолком и скрываются при помощи гипсокартонных панелей.

Крышные

Эти приборы монтируются непосредственно на кровле строений. Их конструкция состоит из электродвигателя, вентилятора, специальных прокладок (виброизолирующих), а также специальных приборов, которые осуществляют регулирование устройства в автоматическом режиме. Они, как правило, оснащаются лопатками 1 и 2-х стороннего типа всасывания потока воздуха.

Как выбрать оборудование для вентиляции санузла

Выше предоставлены рекомендации в общих цифрах, признанных как раз необходимыми. Теперь понятно, что для санузла вентилятор с производительностью менее 50 кубометров в час не годится. Для выбора мощности рассмотрим:

Скорость у вентилятора одинаковая, определяющая расход. Если канал забит или плохо пропускает воздух, для сохранения оборотов приходится прикладывать большую силу.
Мощностью называется способность вентилятора сохранять обороты. Проще проиллюстрировать при помощи токовых клещей и дрели. Её коллекторный двигатель на старте потребляет почти номинал. Длится доли секунды на холостом ходу. Потом потребляемая мощность снижается. Стоит начать сверлить, для сохранения оборотов нужно уже прикладывать большие усилия. В результате потребляемая мощность растёт.

Подобное происходит в нашем случае. Берите прибор с максимальной мощностью при прочих равных (одинаковый расход). Это не означает большое потребление. Но при необходимости вытяжной вентилятор сможет пропихнуть столб воздуха вертикально вверх по трубе. Понятно, стоимость изделия выйдет значительной.

Внутри вытяжного вентилятора приемлем асинхронный двигатель. При тестовом запуске в магазине максимум услышите шорох лопастей. Мощные вытяжки обычно строятся на коллекторных двигателях. В санузле оборудование сильно грохочет ночью. Подумайте о соседях.

Что касается скорости, регулятор напряжения на 12 В (от 0 до 12 В) поможет решить ситуацию. Не спешите брать в магазине для тока на 50 А за 500 рублей, подобные модели предназначены для обогревателей и освещения. Задумайтесь, как может вытяжной вентилятор производительностью 75 кубометров в час тратить 600 Вт? В нашем случае прибор едва ли дотянет до ста. А это уже 10 А. Регуляторы на микросхемах характеризуются высоким КПД, это несомненный плюс.

Энергетическая эффективность

Среди модельного ряда, стоит выбирать энергосберегающие модели. Это поможет уменьшить расходы на электроэнергию. Некоторые вентиляторы с рейтингом энергетической звезды могут быть на 70% эффективнее своих конкурентов.

Один фактор, который часто упускается из виду, это то, что мощный вентилятор будет потреблять много нагретого воздуха из вашего дома. Для предотвращения этого можно установить вентиляционный прибор теплообменника. Эти модели делают воздух теплым исходящим воздухом, для того чтобы нагреть входящий воздух. Единственным недостатком является то, что эти вентиляционные отверстия теплообмена, по крайней мере, порядком дороже, чем обычные модели.

«DiCiTi CYCLONE-EBM 100»

DiCiTi CYCLONE-EBM 100

3. «DiCiTi CYCLONE-EBM 100»

При относительно низкой цене, этот вентилятор обладает большой мощностью, сильной производительностью. За час он прогоняет 265 м³ воздушных масс, при этом удаляет пыль, частицы пара, запахи. Корпус пластиковый, влагозащищенный, качество сборки на твердую «пятерку».

Преимущества

Сильная машина, подходит для санузлов с солидной площадью
Можно устанавливать в банях и саунах
Хорошая износостойкость

Недостатки:

Работает громко, уровень шума равен 52 Дб (параметр превышает пределы комфортных ощущений)
Достаточно крупный аппарат

Вентилятор в ванной: роскошь или необходимость.

Как известно, в любом типовом проекте дома обязательно предусмотрена естественная вентиляция в ванной, кухни и туалета. Она включает в себя вентиляционные каналы, на входах которых стоят декоративные решетки. Движение воздуха в системе осуществляется за счет разницы атмосферного давления снаружи и внутри помещения. Вопрос в том, работает ли она полноценно, если вообще сохранена после ремонта.

Принцип работы бытового канального вентилятора

Эффективность естественной вентиляции зависит от многих факторов.

• Температура воздуха. Например, летом из-за высокой температуры, воздухообмен минимальный. • Поступление воздуха в дом. Когда в строительстве использовались преимущественно деревянные окна с множество щелей, этот вопрос не был актуален. Но сегодня, с появлением пластиковых окон, воздух практически не проникает в помещение и это существенно снижает эффективность системы. • Засоренность. Не многие следят за чистотой вентиляции. С годами в ней накапливается грязь, пыль, паутина, насекомые, а это, в свою очередь, препятствует движению воздушных масс.

Ванная комната – закрытое помещение с повышенной влажностью, здесь воздухообмен должен быть особенно хорошим. А единственный способ сделать его эффективным, независимо от внешних факторов – установить вентилятор. Принудительная вентиляция в ванной обеспечит необходимый объем свежего воздуха независимо от погодных условий и позволит, при необходимости, осуществлять обязательное проветривание. Но нужно учесть, что бытовые вентиляторы для санузлов, после установки закрывают собой вент канал и полностью препятствуют естественному воздухообмену.

Принцип работы бытового канального вентилятора

Решение проблемы воздухообмена таким способом имеет ряд и других недостатков. • Любое устройство работает с определенным уровнем шума, который может доставлять дискомфорт. Неплохим решение станет бесшумный вентилятор для ванной, но тишина обойдется немного дороже. • Производительность бытового вентилятора, обычно, выше, чем установлено нормами. Это значит, что работу устройства нужно контролировать. Особенно в холодную пору года, когда непрерывное вентилирование, непременно, повлечет за собой лишние расходы на тепло. • Дополнительные, хоть и небольшие, затраты на электроэнергию.

На строительном рынке представлены самые разнообразные модели вытяжных систем, но прежде чем сделать выбор вентилятора для ванной, нужно определиться с некоторыми техническими и функциональными параметрами этих устройств.

Правила выбора вытяжного вентилятора

Алгоритм выбора вентилятора для ванной

В первую очередь нужно определиться с размерами изделия, исходя из входного вентиляционного отверстия вентиляционного канала и площади комнаты.

Для ответа на вопрос, как выбрать вентилятор для ванной и туалета, рассмотрим основные характеристики вытяжного устройства: производительность, безопасность, уровень шума, дополнительные функции.

Производительность

Основной критерий при выборе вентилятора для ванной комнаты – это его производительность. Она будет зависеть от мощности двигателя.

Но вентиляторы одинаковой мощности работают с разной эффективностью в больших и малых помещениях. Для удобства подсчетов введен термин «кратность воздухообмена» — количество циклов смены воздуха в помещении за один час.

Рекомендуемая кратность для 3 жильцов – до 8 единиц. Рассчитать необходимую производительность можно по формуле:

П=V×К, где П – производительность, V – объем санузла, К – кратность.

Например, для семьи из 4 человек выберем кратность 9 единиц. Объем ванной (a×b×h) 1,9×2×2,5 м равен 9,5 м3. В результате перемножения получаем необходимую производительность – примерно 86 м3/час.

Для сравнения: обычный вентилятор для туалета перемещает 95 – 100 кубометров воздуха в час.

Безопасность

Электрические элементы вентилятора для вытяжки для ванной требуют усиленной защиты от повышенной влажности. Не защищенный от влаги прибор спровоцирует короткое замыкание, о возможных последствиях известно каждому.

Поэтому выбор вытяжного вентилятора для ванной нужно делать в специализированных отделах сантехники. Для работы во влажной среде подходят низковольтные модели напряжением 12-24 В.

В зависимости от степени защиты от влаги изделиям присваивается класс влагозащищенности (IP) в соответствии с международным стандартом IEC 60529.

Минимальный класс для устройств в ванной комнате должен быть IP44 или IP24, где первая цифра показывает, от чего способен защитить корпус, а вторая («4») указывает на защиту от брызг, падающих в любом направлении.

Обращайте внимание на вторую цифру, она не должна быть менее 4. Максимальная степень защиты IP68 – для пыленепроницаемых приборов, выдерживающих погружение глубоко под воду

Уровень шума

Уровень шума отдельных вытяжных моделей некоторых производителей

Включенный вентилятор для ванной шумит, что обусловлено вращением лопастей и работой двигателя. Комфортным уровнем звука работающего устройства считается диапазон в 30-35 дБ днем и до 25 дБ ночью.

Обращайте внимание на этот параметр при покупке. Существуют более дорогие бесшумные, модели

Дополнительные звуки может издавать металлический воздуховод, поэтому, если звуковой комфорт является важной составляющей, то лучше использовать пластиковые трубы

Дополнительные функции

Дополнительные опции делают современные вытяжные вентиляторы для ванной функциональнее и немного дороже. Некоторые из них являются целесообразными в определенных ситуациях, а другие просто делают жизнь комфортнее.

Разберемся, как подобрать оснащение для ванной комнаты.

Обратный клапан

Предотвращает проникновение в комнату воздуха из вентиляционной шахты. При появлении посторонних неприятных запахов установка обратного клапана обязательна.

Кроме запахов, в санузел могут проникать пыль, насекомые и разные микроорганизмы. Оснащение клапаном не сильно повлияет на стоимость прибора.

Таймер

Позволяет задавать интервалы времени между запусками вентилятора. Управление осуществляется посредством механического регулятора либо дистанционным способом.

Более сложные программы позволяют запрограммировать время работы на определенные часы и даже минуты.

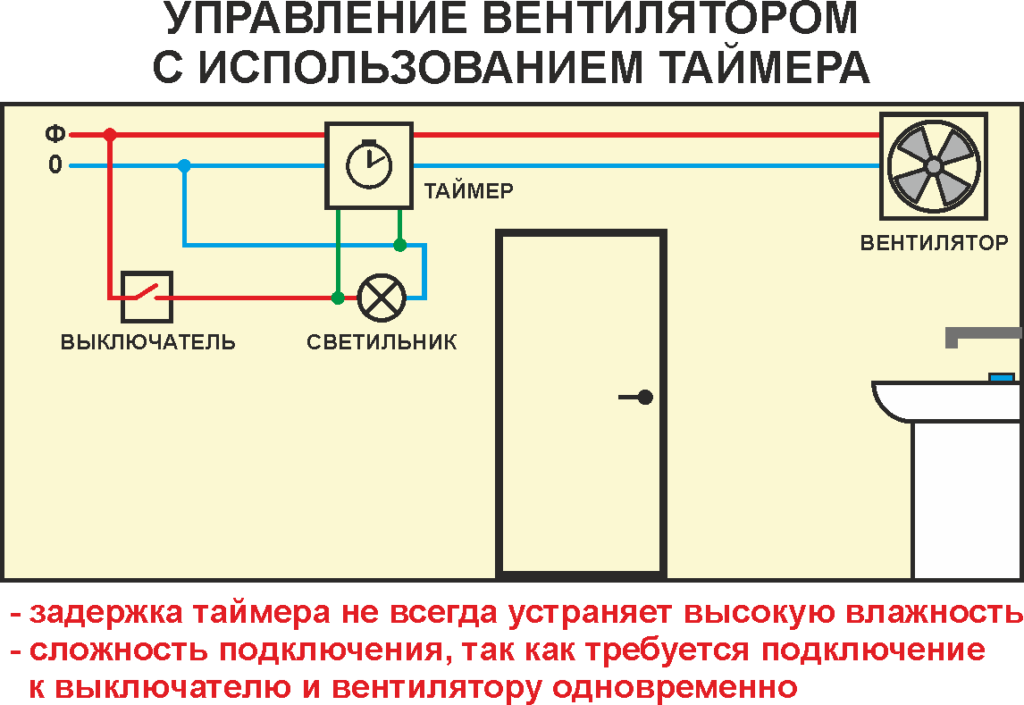

Распространенный режим работы таймера: когда вентилятор подключен к выключателю света ванной, он продолжает работать некоторое время даже после выключения света. После настройки включать и выключать прибор вручную не нужно.

Датчик движения

Зачастую связан с общим освещением комнаты, то есть когда кто-то входит в санузел, то происходит одновременное включение света и вентилятора.

Обычно такие датчики работают совместно с таймером, чтобы отсрочить отключение проветривания на определенное время. Несомненный плюс: можно не использовать выключатель.

Датчик влажности воздуха

Интересное решение для вытяжного вентилятора в ванной с подсветкой

Когда влажность в помещении превысит норму, датчик даст команду вентилятору включиться. После нормализации влажности произойдет отключение прибора.

Другое название устройства – гидростат. Продвинутые модели позволяют самостоятельно изменять порог срабатывания, но стоят существенно дороже.

Виды. Осевые вентиляторы

Перед тем, как поставить систему охлаждения у себя в душевой комнате необходимо ознакомиться с предложениями на рынке. Зачастую вентилятор для ванной имеет следующие категории:

осевой;
канальный;
радиаторный;
крышевой.

Осевая конструкция представляет собой колесо, помещенное в цилиндрическом корпусе на оси двигателя с электроприводом и оборудованное специальными лопастями. Во время вращения лопасти перемещают воздушные потоки в нужном направлении. Для улучшения аэродинамических свойств на входе в вытяжку устанавливается коллектор. Таким образом, данные модели более эффективны, чем их коллеги других модификаций. Монтаж системы производится непосредственно на стену в вентиляционную шахту. Отчасти за счет простоты установки его популярность остается стабильно высокой.

Но в то же время их напорные качества оставляют желать лучшего, что считается большим недостатком. Кроме того, применяемая система монтажа считается ненадежной, так как возможны периодические сбои в кругообороте воздуха на регулярной основе. Отдельно стоит отметить, еще одну слабую сторону осевых изделий – производимый ими шум.
