Откидная
Самая сложная и массивная в исполнении – откидная чердачная лестница. Она состоит из нескольких нарезных фрагментов обычной лестницы. Тетива соединяется с помощью петель или так называемых башмачков. Это шарнирный элемент наподобие петель. Он позволяет двигать складные части конструкции до определенного уровня.
В сложенном состоянии лестница занимает больше места, чем предыдущие модели. В связи с этим нужно обеспечить достаточную площадь для её хранения и разборки. Именно поэтому наличие чердачного люка в этом случае является обязательным условием.
Принцип конструкции состоит в том, что одна её часть фиксируется на крышке люка. При открывании наружу становится возможным разложить лестницу до уровня пола. Каждая секция откидывается в нужном направлении. По сути схема раскладки напоминает книжную. Как только тетива соединяется, лестница фиксируется в нужном положении и её можно использовать. После этого её можно сложить в таком же порядке, в котором производилась разборка.
Откидная чердачная лестница в сложенном виде
Разновидности лестниц на чердак
Чердачная лестница своими руками – это задача выполнимая. Но прежде чем приступить к ее решению, стоит определиться с видом этой конструкции. Чердачная лестница может быть выполнена в следующих вариантах:
- Приставной вариант. Это самая простая конструкция лестницы на чердак. Но вот пользоваться ей не совсем удобно. Конструкция устанавливается практически вертикально, что затрудняет передвижение. Приставная лестница на чердак является, как правило, временной мерой. Эту конструкцию можно устанавливать как внутри помещения, так и вне стен частного дома. Наружная лестница на чердак встречается во многих строениях в сельской местности.
- Маршевая конструкция. Это капитальная чердачная лестница. Ее используют в тех случаях, когда имеется мансардный этаж. Размеры такой конструкции довольно большие, поэтому для ее установки понадобится много свободного пространства.
- Винтовая лестница на чердак. Эта конструкция тоже является капитальной. Она занимает меньше места, чем маршевый вариант. Сделать такую стационарную лестницу своими руками будет сложно, так как вам потребуется наличие большого опыта и знаний.
- Раскладная чердачная лестница. Подобную конструкцию можно приобрести в уже готовом виде. Часто устройство крепится к люку, бедующему на чердак. Она представляет собой конструкцию, выполненную из несколько секций, которая между собой соединяются с помощью шарниров. Чердачная лестница с люком своими руками – это наиболее приемлемый вариант для домов с ограниченным свободным пространством.
- Ножничный тип чердачной лестницы. Это относительно новый вариант конструкции. Сделать ее своими руками будет сложно, поэтому лучше приобрести уже готовое изделие.
- Откидная лестница на чердак. Такой вариант удобен в том случае, если рядом с люком расположена стена. Когда необходимость в лестницы нет, ее просто отодвигают.
- Выдвижная конструкция. В нерабочем состоянии лестница полностью задвигается на чердак.
- Еще один вариант – это телескопическая конструкция. Такую лестницу на чердак можно приобрести уже в готовом виде, вместе с люком.
Какой вариант выбрать, стационарную или лестницу-трансформер – это решать самим владельцам. Если присутствует жилая комната на чердаке, а доступ наверх нужен постоянно, то лучше выбрать неподвижную конструкцию. Она более надежная и удобная в эксплуатации. Но стационарная лестница на чердак займет много места и потребует «лишнего» расхода средств и сил.
Если свободного пространства мало, то лучше обратить внимание на варианты складных или выдвижных лестниц. Или использовать приставную конструкцию
Такие варианты чердачных лестниц можно легко сделать своими руками.
Характеристики, на которые обращать внимание при покупке
Качественная чердачная лестница с люком должна соответствовать следующим требованиям:
- максимально допустимая нагрузка от 150 кг;
- компактность;
- надежность;
- ступени должны быть изготовлены из материала, препятствующего скольжению или оборудованы противоскользящими накладками, выемками и т. п.
При покупке или изготовлении своими руками чердачной лестницы нужно обращать внимание на следующие полезные дополнения:
- термоизоляция крышки люка;
- утепляющий короб;
- ограждение проема;
- металлические поручни;
- пластиковые наконечники на ножках, предотвращающие появление царапин на полу;
- возможность регулировки высоты (за счет подсоединения дополнительных ступеней или секций);
- защита от взлома (специальные запирающие механизмы) на крышке люка;
- огнезащита (при возникновении пожара задержит распространение огня);
- противоскользящие выемки на ступенях.
Простая лестница из двух частей своими руками
Это лестница, которая состоит из двух секций, одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.
Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.
Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:
- Ножовка по дереву.
- Измерительные приборы (рулетка).
- Обычная деревянная лестница.
- Карточные петли, ширина которых равна ширине косоура – 4 шт.
- Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
- Саморезы, анкера, петля и крючок.
Косоур – это несущая балка лестницы, на которую укладывают ступеньки.
Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.
Берём короткие бруски:
- Первый брусок соединяем с верхним концом лестницы при помощи петель.
- Второй брусок надёжно закрепляем на нижней части жёстким способом.
Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице.
Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.
Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.
Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические.
Конструкции чердачных лестниц
Детали лестницы
Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.
Элементы конструкции лестницы на мансардный этаж
Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.
К ним следует отнести:
- Балки, которые называют тетивами и косоурами;
- Перила, поручни безопасности;
- Грани ступеней, также имеющие свое название: горизонтальная — проступь, а вертикальная — подступень;
- Лестничный марш.
Косоур
Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она — одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.
Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.
Тетива
Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две — по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.
Перила и поручни
Следует разобраться, есть ли разница между этими понятиями. Перила — ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями — это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.
Вариант устройства перил лестницы на чердачных этаж
Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:
- Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
- Высота — на уровне пояса взрослого человека, не ниже;
- Во избежание травм не должно быть острых углов на их окончаниях;
- По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.
Подступени и проступи
Вертикальная часть каждой приступки — подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног — так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.
Лестничный марш
Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках — тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.
Конструкция лестничного марша
Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.
Особенности конструкции
Лесенка трансформер состоит из 4 секций и может свободно использоваться во многих строительных сферах. Каждая секция длиною 1 м имеет 4 ступеньки. Материалом для изготовления являются сталь, дюралюминий и пластик. Главной особенностью такой конструкции считается возможность практически мгновенно изменить свою форму и превратиться:
Кроме того, существует еще один аналог широко используемой лестницы 4Х4 — это универсальная алюминиевая лестница-трансформер 4Х6.
Технические характеристики
Лестница 4Х4, собранная из четырех секций, является универсальной, многоцелевой системой, заменяющей одновременно несколько конструкций для выполнения определенных строительных работ на высоте. Основные эксплуатационные свойства:
- Максимальная нагрузка на ступеньку — 150−260 кг.
- Высота подмости для работы — 1,2 м. В комплект может входить настил для материала, инструмента и рабочего.
- Длина в форме приставной лестницы составляет 4−4,4 м.
- Высота стремянки — 2,2 м. Может комплектоваться полкой для мелкого инструмента.
- Ширина лестниц — 500−700 мм.
- Расстояние между ступеньками — 300 мм.
- Лестница может изготавливаться из стеклопластика (для бытовых нужд), дюралюминия и стали.
Вспомогательное оборудование
Трансформирующуюся универсальную лестницу можно легко усовершенствовать, отдельно приобретая дополнительные элементы, предназначенные специально для нее. Как показывает практика, о таких деталях могут знать не все профессиональные строители, а тем более обычные потребители. Вот только несколько главных элементов:
Для производства работ на мягком грунте лестница трансформер 4Х4 может комплектоваться широкими опорными пластинами с острыми шипами.
Преимущества и безопасность
Раскладывающиеся лесенки, по сравнению с другими конструкциями, предназначенными только для каких-либо конкретных действий, имеют перед ними следующие преимущества:
Но все же при всех достоинствах трансформирующейся лестницы, работая с ней, рекомендуется соблюдать необходимые меры безопасности:
- Лестницу нельзя опирать при работе на трубы, столбы и практически на все предметы с округлой формой.
- С целью увеличения высоты нельзя подставлять под стойки какие-либо посторонние предметы.
- Не рекомендуется становиться на верхнюю площадку трансформеров, собранных литерой Г.
- Нельзя превышать расчетную нагрузку ступенек.
Сфера использования
Область, где используется универсальная лестница 4Х4, довольно обширная. Она применяется при ремонтных и строительных работах. Используя ее в виде строительных подмостей, можно вести оштукатуривание и малярные работы внутри дома, а также отделку наружных фасадов и мойку окон.
Виды чердачных лестниц – устройство и типы конструкции
Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери. Еще одно преимущество – можно собрать чердачную лестницу своими руками из таких податливых и легких в обработке материалов, как древесина.
Прежде чем перейти непосредственно к вопросу, как сделать лестницу на чердак, надо определиться с типом подъемного механизма. По виду конструкции различают следующие типы чердачных лестниц:
- Монолитные:
- Складные чердачные лестницы:
- ножничные;
- раскладные или рычажные;
- телескопические или раздвижные лестницы;
- откидные.
- Переносные:
- стремянки;
- приставные.
Переносные приставные чердачные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью. Главное достоинство заключается в том, что на изготовление лестницы на чердак своими руками уйдет минимум времени – с задачей справится даже человек без столярных навыков.
Самыми удобными, конечно, являются традиционные монолитные модели – это лучшие чердачные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак, – может просто-напросто не хватить места. Но не стоит переживать. Можно установить складную лестницу на чердак своими руками, которая будет достаточно удобной для подъема и спуска, но при этом займет минимум полезной площади дома.
Если нужно сэкономить место, оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно вам. Действительно, подобрать подходящую раздвижную чердачную лестницу сегодня можно практически любого размера и из любого материала.
Устройство и виды лестницы
Современная модель «трансформер» представляет собой «гибрид», который объединяет функциональные возможности стремянки и лестницы приставного типа. Приспособление состоит из нескольких модулей, количество которых составляет от двух до четырех, соединенных шарнирами с замковым механизмом. Это позволяет легко и быстро придавать конструкции необходимую геометрическую форму в виде буквы «Г», «П», «Л», «М».
Основой приспособления являются стабилизаторы с пластиковыми насадками на концах, которые имеют противоскользящую поверхность. Это обеспечивает устойчивость изделию. Модули изготавливают из нержавеющей стали, алюминия или металлического сплава, в некоторых моделях – из стеклопластика.
Современные модели часто оснащаются дополнительными механизмами, что значительно расширяет возможности их применения:
Производители предлагают разные виды устройств, самые популярные из них:
Какая лестница-трансформер лучше?
В данном случае необходимо сразу определиться, в каких условиях будет эксплуатироваться изделие. Домашнее использование предполагает невысокие нагрузки, профессиональное оборудование рассчитано на интенсивное применение и, как правило, оно стоит дороже.
Кроме того, есть целый ряд других отличий:
При выборе стоит учитывать особенности материала. Алюминиевые лестницы в аренду отличаются легкостью и прочностью, но могут деформироваться под воздействием больших нагрузок, они подходят для использования в быту.
Стальные модели имеют повышенную прочность и больше весят, предназначены для профессионалов. Оптимальный вариант – изделия из сплава, которые объединяет свойства стали и алюминия. Модели, изготовленные из стеклопластика, предназначены для выполнения электромонтажных работ в помещении и на открытом воздухе.
Сказать однозначно, какой вариант лучше – невозможно, поскольку каждый вид изделия имеет конкретное предназначение
Поэтому, выбрав модель для решения определенной задачи, следует обратить внимание на ее производителя и качество
Какой фирмы выбрать?
На строительном рынке можно встретить оборудование разных производителей, которое отличается уровнем качества, стоимостью, техническими параметрами.
Высококачественную продукцию предлагают следующие компании:
- Sbtabilo;
- Centaure;
- Sarayli;
- Rigger.
Оборудование из более доступного ценового сегмента выпускают:
- Startul;
- SevenBerg;
- Сибин;
- Вира;
- Практика.
Правильно сориентироваться в обширном ассортименте поможет рейтинг с кратким описанием преимуществ.
Особенности установки
Способ крепления выдвижных лестниц по большому счету одинаковый для всех модификаций, будь то раздвижная или откидная. Главное условие – обеспечение надежности фиксации конструкции как в сложенном, так и в разложенном расстоянии.
Оптимальный вариант – задействование люка
Обратите внимание: он обязательно должен открываться наружу, причем вниз. В таком случае основание лестницы крепится именно к нему с внутренней стороны
Для этой цели лучше всего использовать металлические уголки и болты. С их помощью зафиксируйте на люке лестницу в нескольких местах. Чтобы крышка люка оставалась в нужном положении и не оторвалась при подъеме по лестнице, необходимо дополнительно укрепить её. Для этого можно использовать металлические подъемники и ограничители движения.
Для удержания конструкции в сложенном положении, даже при наличии специальных фиксаторов, в целях безопасности дополнительно рекомендуется использовать крючки, цепи или веревки.
Выдвижная лестница – это отличный вариант для обустройства подъема на чердачное помещение. Сочетание компактности и функциональности – лучший выбор для любого дома.
Важные составляющие элементы чердачных лестниц
При выборе чердачной лестницы необходимо уделить внимание её составляющим элементам. Крепление деревянных ступеней по типу “ласточкин хвост” обеспечивает надежную фиксацию ступеней
На самих ступенях должны находиться противоскользящие выемки. Необходимо обращать внимание на качественную фурнитуру, петли между сегментами, пружины, для безопасности и удобства желателен большой поручень, который обеспечит комфортный и безопасный подъём и спуск с чердака.
Очень правильно, если лестница будет снабжена антискользящими наконечниками, которые позволят дополнительно зафиксировать лестницу и защитить напольное покрытие от повреждения.
Утепление чердачной лестницы и защита от сквозняков.
Очень важный критерий при выборе чердачной лестницы это её энергосбережение, поэтому мы должны предъявлять серьёзные требования к крышке люка. На рынке есть как утеплённые, так и не утеплённые модели чердачных лестниц. У утеплённых лестниц крышка люка тоже может быть различной толщины
Тут важно выбирать лестницу в зависимости от её назначения и типа помещения.
Если Вы проживаете в дачном доме только в летний период, то Вам вполне будет достаточно крышки люка с небольшим утеплителем. Если же Вы проживаете в доме круглогодично и чердачное помещение абсолютно холодное, то необходимо приобретать лестницу с максимальным энергосбережением, т.е. с максимальной толщиной крышки люка.
Помимо утеплённой крышки люка немаловажным является наличии контуров уплотнения. Они обеспечивают примыкание крышки люка к коробу лестницы тем самым сохраняя тепло в помещении.
Чердачные лестницы: обзор вариантов
Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).
I. Капитальные ступеньки
Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.
Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.
К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.
II. Переносные лестницы
Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.
III. Складные чердачные лестницы с люком
Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.
Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).
Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.
- Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
- Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
- Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

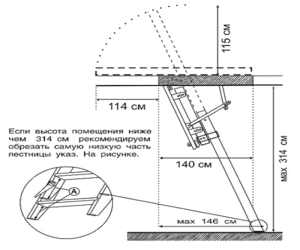

В общем же большинство лестниц схематично выглядят так:
Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:
- Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
- Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
- Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
- Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
- Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.
Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.
Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.
Выбор места для входа на чердак
Каждый владелец дома с чердачным помещением должен тщательно продумать вход на чердак еще на этапе проектирования строения. Следует учитывать следующие моменты:
- люк необходимо располагать так, чтобы при подъеме на чердак не задевать головой свод крыши, балки или другие конструкции;
- проем требуется дополнительно усилить, если это деревянное строение, то балками из дерева, а если бетонное перекрытие – железными уголками;
- люк не должен располагаться на несущих балках либо на других опорах, которые пришлось бы распиливать или нарушать целостность иным образом для устройства входа на чердак;
- непосредственно под люком должно быть достаточно свободного пространства для лестничной системы, при этом оптимально заранее продумать вариант лестницы, так как одни конструкции требуют больше места, другие меньше;
- требуется также решить, какой использовать вариант утепления люка, чтобы предусмотреть место для теплоизолирующего материала.
В том случае, если каждому перечисленному моменту будет уделено должное внимание, то спроектировать, построить и смонтировать утепленный чердачный люк с лестницей не составит труда даже начинающему домашнему мастеру. Необходимо лишь запастись требуемым набором инструментов и материалов для создания правильной лестничной конструкции с люком своими руками
