Навесное оборудование для мотоблоков: от сцепки до сеялки

Вариативность и универсальность мотоблока

Внешне мотоблок напоминает небольшой трактор, и ему, как и его старшему брату, для работы необходимо навесное оборудование, которое позволяет пахать, косить, сеять и собирать урожай. Количество насадок такое больше, что можно найти для любой, даже самой необычной работы. Имеется возможность использовать механизм для копки траншей или сбора яблок, колки дров или погрузочных работ.

Не стоит путать мотоблок с приспособлением, которое называет культиватор. Внешне они похожи, но мотоблок совершеннее и мощнее своего собрата, имеет большую тяговую силу.

Статья по теме:

Мотоблоки, какой выбрать.

Тяпка вместо лопаты?

Некоторые дачники – сторонники «экологического земледелия» отказываются от ежегодной перекопки грядок, заменяя её рыхлением плоскорезом или аналогичным инструментом. В каких случаях это оправданно?

1. Почва на вашем огороде не слишком тяжёлая. На заплывающих глинах корни растений страдают от недостатка воздуха, поэтому глубокая перекопка необходима ежегодно.

2. Вы ежегодно вносите на грядки большое количество органики и не злоупотребляете «химией». Самостоятельно поддерживать рыхлую, проницаемую для корней структуру может только почва с высоким содержанием гумуса и хорошей активностью почвенных микроорганизмов и дождевых червей.

3. Нет многолетних сорняков (сныть, пырей, осот и т. п.) и хрена. Разрезанные на кусочки корневища распространяются с утроенной скоростью!

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

• Сварную раму.
• Лемех.
• Барабан-очиститель.
• Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Какое дополнительное оборудование для культиваторов необходимо в хозяйстве?

Самые используемое дополнительное оборудование для культиваторов: прицеп, плуг, окучник, сиденье-адаптер, сцепки, грунтозацепы.

Прицепы для культиватора

Прицепы для культиваторов необходимы, чтобы перевозить различные грузы. Вес перевозимых грузов варьируется от 250 до 500 кг, и зависит от модели культиватора. Для удобства водителя прицепы оборудуют сиденьями.

Культиваторные плуги

Культиваторные плуги используют для вспашки на больших участках земли. Также, используя плуг, можно выкапывать и сажать картофель. Если его правильно настроить, во время вспашки плуг самостоятельно будет углубляться на нужную глубину. Для этого не потребуются особые физические усилия.

Окучник для культиватора

Используют окучник для культиватора, чтобы окучивать картофель и создавать борозды во время посева овощей. Окучники выпускаются одно- и двухрядные.

Сиденье-адаптер

Сиденье-адаптер превращает культиватор в минитрактор. Он представляет собой задний мост, с установленным сиденьем для водителя, и сцепкой для прицепного оборудования.

Картофелекопалка для мотокультиватора

К дополнительному навесному оборудованию, также можно отнести картофелекопалку — облегчит уборку картофеля; навесные косилки — это приспособление косит траву; картофелесажалка — облегчит уборку картофеля; полольник — поможет в прополоть междурядья; снегоуборщик — быстро и эффективно уберет снег; механическая щетка — это приспособление уберет мусор; насосы — быстро польет земельные участки.

Обзавестись навесным оборудованием к культиватору — сделать ценное приобретение для своего хозяйства. Специальное оборудование значительно повышает эффективность труда и делает меньше физическую нагрузку на фермеров.

Чтобы работать с навесным оборудованием, не нужно специализированные познания и особые навыки. Высокая производительность и простота в использовании культиваторов позволяет эффективно и быстро решать поставленные задачи на приусадебном участке.

Выбор сцепки на мотоблок

Любое навесное или прицепное устройство для мотоблока, будь то борона, окучник, косилка, тележка-прицеп или любое другое оборудование, крепится при помощи сцепки. Если базовая деталь не годится, у владельца есть выбор — приобрести подходящую или сделать сцепку для мотоблока своими руками. В любом случае, определяясь, какой вариант узла сможет максимально точно соответствовать задачам, которые выполняет агрегат, нужно учитывать ряд моментов, в числе которых:

• особенности мотоблока или культиватора;
• области применения агрегата — функции, которые он выполняет;
• оборудование, которое должно агрегироваться с ним;
• нагрузки;
• необходимость универсальности.

Исходя из этого, следует внимательно ознакомиться с наиболее часто используемыми конструкциями и ориентироваться в выборе, исходя из особенностей той, что лучше всего подходит в данном случае.

В этом видео вы подробнее узнаете о сцепке:

Разновидности насадок для уборки снега

Все имеющиеся в продаже насадки для мотоблока условно можно разделить по способу крепления, форме, принципу действия. В зависимости от конструкции мотоблока способы навески насадки могут быть следующими:

• через вал отбора мощности (ВОМ);
• посредством самодельной или промышленно изготовленной сцепки;
• ременной передачей;
• используя адаптер и сцепку;
• через гусеничную приставку.

Виды навесного оборудования для уборки снега

По принципу действия насадки подразделяются на такие формы:

• Отвал-лопаты (снегоотвал) – для расчистки снежных заносов. Конструкция представляет собой ковш-скребок, у которого нижний край заострен. Нож (заостренный низ) выставляется под определенным углом и опускается. Снежные массы при движении направляются в ковш, а часть снега сдвигается к обочине, что не мешает движению техники.
• Коммунальные щетки – для уборки свежевыпавшего снега, для сбора пыли, песка и листвы. Ворс изготавливается из полипропилена или металла. Перед началом работы выставляется угол наклона щетки и давления. При вращении конструкция смахивает снег, обеспечив щадящую чистку поверхности.
• Шнекороторная приставка (снегоротор) – справляется со слежавшимся или свежевыпавшим снегом, наледью, настом. Ротор крутится, лопасти захватывают снежный покров и передают его на крыльчатку. Вращаясь на высоких оборотах, крыльчатка измельчает снег, наледь и комья, после чего через специальную трубу снег выбрасывается в определенном направлении.

По конструктивному типу мотоблок для уборки снега бывает:

• роторным;
• шнековым (одноступенчатым);
• смешанного типа.

Устройство и принцип работы сеялок на мотоблок

В качестве обязательных элементов любой сеялки выступают:

• емкости для хранения посадочного материала;
• высевающие механизмы – необходимы для направления семян из предварительного хранилища в семяпровод;
• сошники;
• устройство для заделывания будущего посева (колесо).

Агрегация сеялки и мотоблока происходит через сцепку, которой обычно идет с ней в комплекте. Исходя из тягловых показателей мотоблока зависит рядность самой сеялки.

Схема действия любой сеялки для мотоблока выглядит так:

• борозды для грядок закладываются сошниками;
• зерна дозированно поступают в лунки из хранилища. На этом же этапе вместе с ними могут просыпаться удобрения;
• специальный каток-колесо закрывает борозды и затрамбовывает грядку для лучшего контакта с почвой и быстрого прорастания. Если каток отсутствует, его можно приспособить самостоятельно.

Снегоуборщики для мотоблока Нева: типы и особенности

Различают такие варианты снегоуборщиков для мотоблока Нева МБ 2 и других моделей, как навес, отвал и щетка. Навес позволяет имитировать работу снегоуборочной машины и убирать даже лежалый снег. Отвал отличает от него тем, что позволяет убирать меньший слой снега на ширине примерно в 1 метр, в то время как навес охватывает примерно 60 см. Роторная щетка предназначена для уборки свежевыпавшего снега, который еще не успел слежаться. Единственный существенный недостаток роторной щетки – это ее большой вес, так что будьте готовы к снижению маневренности агрегата при ее установке.

Мотоблок Нева, благодаря навесному оборудованию для чистки снега, эффективен даже зимой

Снегоуборочные насадки своими руками

Недостатком всех вариантов зимних насадок является довольно высокая стоимость снегоуборщиков для мотоблоков Нева. Купить такое оборудование может позволить себе далеко не каждый, однако с этой проблемой можно справиться, если есть необходимые навыки и инструменты.

Самый простой вариант самодельного снегоуборщика для мотоблока Нева МБ 2 и других моделей – это отвал бульдозерного типа. Для его создания вам понадобится специальный адаптер, который крепится к агрегату и металлический лист с заостренной кромкой, который будет выполнять роль снегоуборочного ножа. Все части конструкции вырезаются из стали и соединяются между собой при помощи штанг и кронштейнов.

Второй, чуть более сложный вариант, это роторная насадка. Она делается из трубы, в которую выбрасывается снег, короба, редуктора, вала и шнека. Для изготовления такой насадки вам понадобится сварочный аппарат, а также детальные инструкции, которые можно в большом количестве найти в интернете.

Насадки для уборки снега можно изготовить самостоятельно или приобрести в специализированных магазинах

Третий тип снегоуборочного оборудования для мотоблока Нева – это отбрасыватель снега, работающий по принципу вентилятора. Это конструкция является довольно сложной, поэтому для ее создания рекомендуется найти инструкцию или видео. Мотоблоки Нева с вентиляторной насадкой предназначена для работы с мягким, еще не слежавшимся снегом.

Самый сложный вариант снегоуборочной насадки, которую вы можете изготовить своими руками, это шнеково-вентиляторный. Он отлично справляется со слежавшимся и обледеневшим снегом, а также способен охватывать большую площадь, однако для его изготовления вам понадобятся специализированные знания и инструменты.

Какое навесное оборудование можно поставить на мотоблок?

Большинство производителей поставляет в продажу мотоблоки укомплектованые пневмоколесами и набором фрез на приводную ось. Остальное оборудование приобретается отдельно или комплектами.

Одним из определяющих параметров выбора машины для покупателя является предлагаемый к ней ассортимент дополнительных механизмов и изделий, возможность использования оборудования для другой модели, от разных производителей.

Типы прицепных и навесных дополнительных устройств

1. Культиваторная фреза. Предлагается в виде отдельного устройства с вращением исполнительного органа от ВОМ мотоблока или для установки на ведущую ось вместо колёс. В обоих изделиях предусмотрено добавление или изъятие с рабочего вала части фрез, что позволяет регулировать ширину полосы обработки. Глубина рыхления задаётся сошником.
2. Фреза типа «Гусиные лапки». Особо эффективны для вспашки твёрдой почвы. Изделия сварные, из качественной стали, разборка по элементам не предусмотрена. Фрезы для обработки 4 рядов посадок выпускается на диаметр вала 25 и 30 мм. Трехрядные фрезы с диаметром посадки 25 мм предлагаются для культиваторов.
3. Устройство сцепки для мотоблока. Агрегирует с тяговой машиной разного типа плуги, окучники, ворошилки и другие навесы. Регулируемая сцепка обеспечит крепление под нужным углом и наклоном.
4. Плуги. Правильно изготовленный и отрегулированный плуг по целине и твёрдой почве обеспечивает лучший, чем рыхление фрезой результат, даёт значительный выигрыш во времени.
5. Створчатые, дисковые окучники. Применяют для формирования борозд под посадку корнеплодов и окучивания растений. Различают однорядное и многорядное исполнение изделий.
6. Картофелекопатель. Устройство поднимает земельную массу вместе с картофелем, почва осыпается, оставляя корнеплоды на поверхности.
7. Косильные устройства. Для работы с травой применяют роторные и ножевые механизмы. Более производителен роторный тип, но на неудобицах, косьбе между деревьями и кустами предпочтительны более манёвренные — ножевые.
8. Щётки роторные. Выпускается в виде насадки к мотоблоку, исполнительный орган регулируется по высоте. Эффективна для уборки больших территорий, работает по свежему снегу.
9. Отвальная лопата. Позволяет передвинуть небольшую груду сыпучих материалов, снять слой грунта или снега. Эффективна при навеске на тяжёлые мотоблоки.
10. Шнеко-роторная насадка для уборки снега. Оборудованный зубьями стальной шнек снимает наледь и лежалый снег, подаёт снежную массу на роторный выбрасыватель. Выброс снега на 12-15 м.
11. Грузовые прицепы. Предлагаются тележки на пневмоходу с грузоподъёмностью до 0,5 т. Оборудуются сиденьем оператора, кузовом самосвального или опрокидывающего типа.
12. Прицепы-адаптеры. Играет роль заднего моста для мотоблока с сиденьем для оператора. Имеет собственную сцепку к прицепному оборудованию.

Можно выделить специализированные агрегаты: помпы и генераторы с силовым приводом от ВОМ, сеятельные установки или унифицированные устройства для комплексного выполнения нескольких операций и другие.

Самодельный погрузчик из мотоблока

Погрузчик из мотоблока – нужная в хозяйстве вещь. Покупать готовый погрузчик – очень дорого, это необходимо только при наличии постоянных работ с перевозкой грузов, расчисткой местности и т.д. В основном погрузчики в домашнем хозяйстве используются для уборки снега и перевозки различных грузов, поэтому дешевле и рациональнее будет сделать погрузчик своими руками.

Умельцы постоянно придумывают новые версии этого оборудования, так что существует множество модификаций, среди которых найдется подходящий вариант для каждого. Погрузчик можно собрать из специальных деталей, а можно использовать то, что у многих лежит в гаражах. Подойдут детали от старых авто и мотоциклов.

Мотоблок необходимо снабдить мощным двигателем. Чем тяжелее грузы, тем мощнее должна быть техника. Даже мотоблоки с моторами мощностью 15 л.с. поднимают не больше 250 кг. Обязательно наличие противовеса.

За основу можно взять чертежи мини-трактора переломки. Рама изготавливается из швеллера, узел перелома – кулак от ВАЗ, рулевая колонка и укороченные мосты от любого автомобиля, гидрораспределитель P40, ковш может быть сделан самостоятельно, а можно использовать готовый.

Чертежи сцепки для мотоблока

Ниже, представлены чертежи универсальной сцепки, подходящей к большинству популярных марок мотоблоков, таких как: Целина, ОКА, Нева, Салют,Фаворит и т.д.

Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: бороны, плуга, копалок, сажалок и др.

Установка сцепки на мотоблок

К скобам мотоблока, скобы сцепки устанавливаются при помощи штырей. Для более надежного крепления, рекомендуется произвести фиксацию скобы, используя болты М14.

Установка оборудования на сцепку

Для установки дополнительного оборудования, к кронштейну оборудования следует осуществить монтаж оси сцепки, она, кстати съемная. Далее в наружное отверстие сцепки вставляется ось. Необходимо закрутить болт, совместив отверстия на корпусе и стойке оборудования. Дальше, останется закрепить контакт болтом М12 и соответствующей гайкой.

Зачем нужна сцепка мотоблоку. объяснять не надо, тот же адаптер, незаменимая вещь, но без сцепки никуда.

Кстати, узнать всё об адаптере и его изготовлении, можно в отдельной статье «Самодельный адаптер к мотоблоку».

Советы при работе

Навесное оборудование соединенное с мотоблоком через сцепку, легко регулируется под определенный вид работу и специфику почвы. Благодаря конструкции, сцепка настраивается по различным параметрам. Пользуясь первичными настройками, необходимо установить пазы сцепки на «0» поперечного угла захвата, и зафиксировать болтом с гайкой. Также вывести минимальным продольный угол захвата. Первые несколько метров при работе следите, как ведет себя мотоблок с орудием.

Если нужно задать большую глубину или наоборот уменьшить ее, остановите мотоблок, и при помощи рукоятки винта отрегулируйте навеску. После этих манипуляций, можно продолжить работу, попутно следя за работой мотоблока и орудий.

Навесное оборудование для мотоблока своими руками

Иногда нет возможности купить оборудование для мотоблока. Все приведенные виды навесного оборудования можно изготовить собственноручно. Следует рассказать, как достичь результата в этом начинании.

Роторный плуг

Его можно изготовить, используя чертеж и придерживаясь следующих инструкций. Надо подготовить отвал цилиндрической формы. Выставить лемех и ввести клинышки в металлический лист толщиной 3 мм под углом в 45 градусов. Далее:

• соединить лемех с щитком сбоку, при этом лезвие лемеха должно располагаться чуть ниже самого щитка;
• присоединить отвал к лемеху;
• к металлической трубке, выполняющей функцию основания, с помощью сварочного аппарата приварить рабочую половину с лемехом, а с противоположной стороны – крепеж к мотоблоку.

Совет!

По окончании действий выше в нижней полосе можно приварить ось с колесами.

Зубовая борона

Для изготовления нужно сварить решетку, приварить зубцы под углом 90 градусов. В центре сил необходимо приварить цепь, одно из звеньев к решетке, другое – к сцепке. Обязательно нужно проверить крепление. При смещении бороны в сторону переварить цепь.

Фреза гусиные лапки

Эту фрезу изготовить просто. Для изготовления ножей гусиных лапок рессоры автомобиля нарезать одинаковыми кусками треугольной формы, и приварить к стальной трубке – оси. Провести заточку ножей и приварить их к оси. Проверить оборудование в действии. Для этого надо запустить мотоблок. Надо помнить, что ножи при этом не должны касаться земли. В случае его, следует провести настройку оборудования.

Какую бы работу ни пришлось выполнять в огороде, в поле или на лужайке, мотоблок со всем справится, надо только использовать нужное оборудование. Не получается купить – ничего страшного. Навесное оборудование можно сделать собственными руками и гордиться своей навесной конструкцией.

Общие сведения

С учетом этого, оборудование подразделяется на 3 категории:

• Агрегаты для вспахивания почвы, фрезеровки, культивации, создания борозд и прочее. Для проведения всего спектра работ с грунтом используется огромное количество разнообразных насадок навесного оборудования для мотоблока, которые изготавливают фирмы специализирующиеся на производстве мотоблоков.
• Дополнительное оснащение, которое применяется для работ требующих точности – посевные работы, сбор урожая. Это косилки, мотокультиваторы, агрегаты для грядочных работ.
• Подсобное оборудование и насадки. На дополнительные работы, например, по уборке снега приходится примерно времени от всей работы моторного блока.

Номенклатура мотоблоков с комплектом оборудования для удобства поделена производителями на 2 группы:

• Сложные агрегаты, набирающие силу от силового мотора с целью приведения инструментов в рабочее состояние. Отличительной особенностью оборудования является высокая стоимость, но при этом его продажи не падают, по причине того, что есть спрос. К таким инструментам относится то, которое предназначено для посева семени и сбора урожая.
• Простой инструментарий и запчасти к навесному оборудованию мотоблока. Реализуется в большинстве случаев в комплектации с моторными блоками либо дополнительно приобретаются. Это прицепы, инструменты для работы с грунтом, удлинители и тд. Стоимость их вполне доступна, а эффективность работы повышается в несколько раз.

Оборудование для мотоблока и насадки простой комплектации.

• Плуги;
• Фрезы;
• Универсальные окучиватели.

Изготовление

Большая часть инструмента изготавливается в один ряд. Для моторных блоков более массивной конструкции есть многорядные модели (культиваторы и фрезы).

Для каждой отдельно взятой модели моторного блока, выпускают ассортимент насадок и удлинителей, которые увеличивают колесную базу, а также повышают устойчивость соединений для монтажа окучника ножевого и плуга. Бывают случаи, когда при помощи различного навесного прицепного оборудования для мотоблока, можно присоединять грабли и бороны небольших размеров. Их функциональная задача заключается в увеличении продуктивности работы с покосами.

Фрезы для выполнения культивационных работ с почвой находятся на втором месте по частоте применения, после плугов. Зачастую в работе используются двойные модели, но при необходимости ставят инструмент с большим количеством ножей.

Виды навесного оборудования

Конструкция мотоблоков позволяет использовать дополнительное навесное оборудование, которое значительно расширяет функционал машины.

Существует несколько видов такого оборудования:

1. Плуги (оборотный, роторный, окучник). При помощи плуга вспахивают целину и проводят глубинную обработки почвы.
2. Культиватор или фреза. Это оборудование является одним из основных. иногда оно может быть установлено даже вместо колес агрегата. Культиватор отлично обрабатывает почву и при этом «не затаптывает» ее.
3. Борона — приспособление, которое используется для разравнивания грядок и разбивать комков земли.
4. Картофелекопалка — представляет собой плуг-окучник с отвалами, изготовленными в виде прутов.
5. Косилка — может быть роторной или сегментной. Роторные довольно эффективны во время покоса травы, а сегментные используются для кошения травы между кустами и деревьями.
6. Ворошилка — приспособление, которые используется для переворота сена, что облегчает его сушку.
7. Картофелесажалка — оборудование, состоящее из контейнера, нарезателя борозды и окучника. Во время работы в готовую борозду падает картофель, а окучник засыпает его землей.
8. Сеялка. Работает по принципе картофелесажалки. С ее помощью помощью можно посадить арбузы, морковь, чеснок и лук, помидоры и многое другое.
9. Прицепы. Данное оборудование способно перевозить грузы весом 300-500 кг.

Помимо этого существует и такое навесное оборудование, как роторная щетка, снегоуборщики, нож-отвал и пр.

Оборудование для моторного блока «Салют»

В наше время наиболее востребованным инструментарием и дополнительным оборудованием для моторных блоков являются устройства для снегоуборки, сеялки зерна, приспособления для высадки картофеля, сбора урожая. Данное оборудование создано для того, чтобы облегчить труд фермера, сократить сроки обработки почвы и уборки урожая. Конструкция агрегатов для высадки зерновых растений в грунт напоминает ту, которую применяют как полноценные сеялки, цепляющиеся к трактору.

Агрегаты для высадки картофеля КС-1 имеют массу примерно 40 кг, что дает возможность за 1 -1,5 часа высадить в уже подготовленную почву около 100 – 120 кг посевного материала. Клубни погружают в резервуар и приведенным в действие приводом агрегата, производится высадка семян в грунт с определенным установленным интервалом. Само собой разумеет, что перед этим необходимо сделать борозды в почве. Для сбора урожая картофеля также есть оборудование для мотоблоков, которое позволяется в краткие сроки вырыть клубни. Конечно, всю работу он за вас не сделает, но хотя бы частично поможет.

Есть еще один вид навесных приспособлений, который помогает косить зелень. Роторная газонокосилка для моторного блока «Салюта» с цепным приводом резалки, дает возможность косить траву в несколько раз быстрее, чем при использовании обычной косилки для газона, движущейся своим ходом. Навесное оборудование граблей ГПМ-1 убирает скошенную траву.

Кроме землеобрабатывающего инструмента для мотоблока «Салют» есть агрегаты для опрыскивания и полива, деревьев, кустарников. Они представляют собой водяную помпу, создающую давление воды около 5 атмосфер.

Техника безопасности при вспашке грунта

При эксплуатации мотокультиватора обязательно нужно соблюдать несложную технику безопасности:

• Приступать к работе можно после комплексного ознакомления с инструкцией;
• Управление агрегатом нельзя доверять детям или людям, которые не имеют первоначальных навыков обращения с такой техникой;
• Возле агрегата не должны находиться другие люди и животные;
• Нужно держать на безопасном расстоянии ноги и руки от вращающихся деталей;
• Вспахивать следует в специальной одежде или закрытой обуви и брюках;
• Не рекомендовано одновременно держать ручки переднего и заднего хода, одна должна быть опущена.

Мотокультиватором Крот легко и быстро обрабатывается большие площади. Простые рекомендации позволят уберечься от несчастных случаев и увеличат срок использования машины.

Устройство и принцип работы

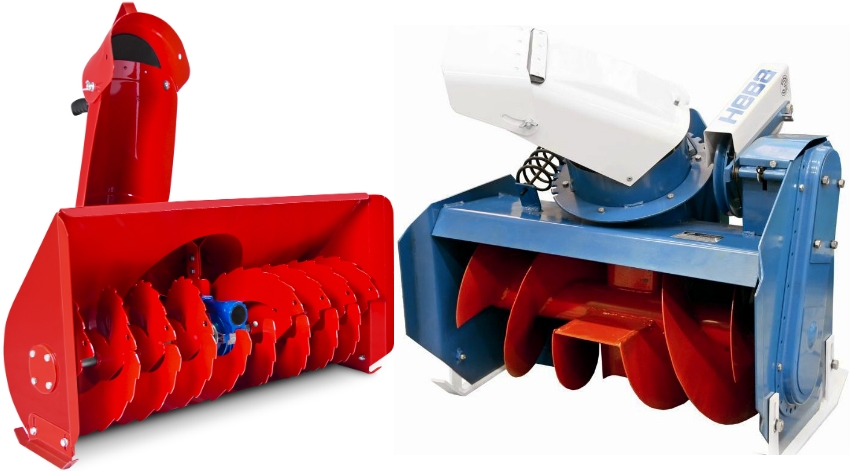

Левая и правая части спирального ротора (шнека) захватывают снег и подают его в центральную часть, под трубу выброса. Там стоит другой вращающийся элемент – крыльчатка, которая выбрасывает снег на значительные расстояния. Подобный принцип используется на подборщиках зерновых комбайнов и погрузчиках сыпучих материалов.

Труба, через которую выбрасывается снег, имеет поворотные кожухи. С их помощью можно направлять струю выбрасываемого снега в нужном направлении.

Шнек и крыльчатка приводятся в действие от двигателя мотоблока через шкивы и ремень. Внутри самого механизма могут быть установлены цепные передачи или угловой редуктор, которые распределяют крутящий момент на ротор и крыльчатку.

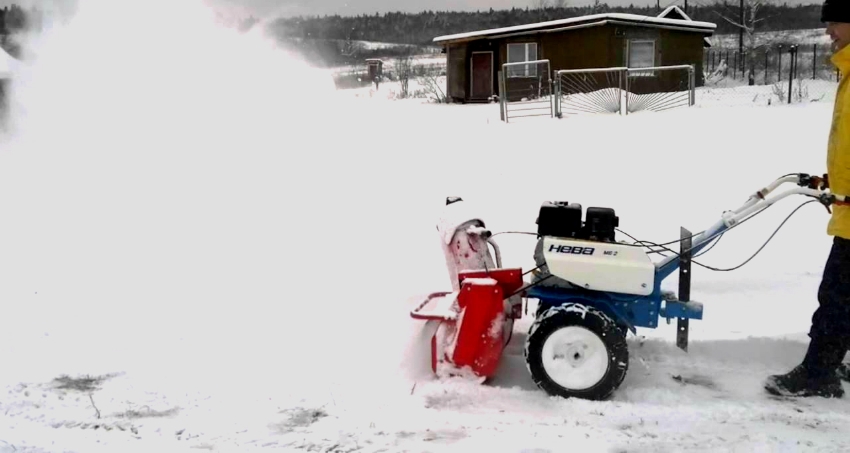

На изображении – работа снегомета на мотоблоке в реальной обстановке. В данном случае это СМБ НЕВА с мотокультиватором того же бренда Нева МБ-2:

По краям кожуха расположены полозья (лыжи). Они имеют регулировочный ход вверх-вниз, за счет которого можно изменять глубину захвата. Если поднять полозья до конца вверх, ротор опустится, и будет подбирать снег с самого низа. Если есть опасность повредить плитку, или зацепить комья земли, ротор приподнимают вверх.

Уборку можно проводить  на резиновых колесах с сельскохозяйственным протектором «елочкой». Если такие колеса пробуксовывают, есть два варианта: намотка и закрепление цепей на резину или использование металлических колес «грунтозацепов».

Виды навесного оборудования

Конструкция мотоблоков позволяет использовать дополнительное навесное оборудование, которое значительно расширяет функционал машины.

Существует несколько видов такого оборудования:

1. Плуги (оборотный, роторный, окучник). При помощи плуга вспахивают целину и проводят глубинную обработки почвы.
2. Культиватор или фреза. Это оборудование является одним из основных. иногда оно может быть установлено даже вместо колес агрегата. Культиватор отлично обрабатывает почву и при этом «не затаптывает» ее.
3. Борона — приспособление, которое используется для разравнивания грядок и разбивать комков земли.
4. Картофелекопалка — представляет собой плуг-окучник с отвалами, изготовленными в виде прутов.
5. Косилка — может быть роторной или сегментной. Роторные довольно эффективны во время покоса травы, а сегментные используются для кошения травы между кустами и деревьями.
6. Ворошилка — приспособление, которые используется для переворота сена, что облегчает его сушку.
7. Картофелесажалка — оборудование, состоящее из контейнера, нарезателя борозды и окучника. Во время работы в готовую борозду падает картофель, а окучник засыпает его землей.
8. Сеялка. Работает по принципе картофелесажалки. С ее помощью помощью можно посадить арбузы, морковь, чеснок и лук, помидоры и многое другое.
9. Прицепы. Данное оборудование способно перевозить грузы весом 300-500 кг.

Помимо этого существует и такое навесное оборудование, как роторная щетка, снегоуборщики, нож-отвал и пр.

Популярные бренды

Определившись с техническими характеристиками, можно задуматься о том, мотоблок какого производителя лучше приобрести:

Компания Салют выпускает легкие мотоблоки. В них устанавливаются качественные двигатели отличной мощностью. Стоимость таких агрегатов колеблется в пределах 30-35 тыс. рублей.

Еще один отечественный производитель — Нева. Мотоблоки этой фирмы оснащаются двигателями от ведущих мировых производителей. Они отлично подходят для работы на фермерских и приусадебных участках. Стоимость таких машин примерно 35-40 тыс. рублей.

Еще один известный французский производитель — Caiman. Стоимость мотоблоков от Кайман начинается с 45 тыс. рублей. Большинство этих устройств относится к полупрофессиональным.

Бренд Скаут производит профессиональные дизельные мотоблоки. Они оснащаются мощными двигателями и стоят примерно 80-90 тыс

рублей.

Также стоит обратить внимание и на таких производителей, как Зубр и МТ3 Беларус. Их техника оснащается мощными двигателями в 9-10 л

с., дисковым сцеплением и шестеренчатым редуктором. Цена на такие машины в пределах 70-80 тыс. рублей.

Советы по эксплуатации

Конечно же, настройки навесных орудий будут зависеть от технических характеристик мотоблока и вида обрабатываемой почвы. Поэтому регулировка происходит в индивидуальном порядке. При базовых настройках необходимо внимательно наблюдать за результатом работы на первых пяти метрах.

С помощью вращения рукоятки можно опустить глубже или поднять оснащение, что отразиться на формате обработки земли.

А вот ослабляя гайки и болты М12, можно настраивать поперечный угол захвата. Произведя корректировку угла, следует затянуть их обратно. Такая простая схема позволит вам максимально качественно производить сельскохозяйственные работы.

Чтобы сцепка на мотоблок и сам агрегат прослужили вам как можно дольше, необходимо тщательно ухаживать за ними.

Поэтому обязательна ежедневная чистка в конце рабочего дня, после чего все резьбовые соединения должны быть хорошо смазаны. Лучше всего для этого применять Литол 24.

Сделать необходимое своими руками возможно. Достаточно желания и наличия необходимых знаний.

Сцепка к мотоблоку своими руками

П-образное крепление лежит в основе сцепки для мотоблока, поэтому, чтобы ее изготовить прекрасно подойдет швеллер подходящей толщины и размера. Это крепление располагается под рулем мотоблока.

При изготовлении крепления сцепки своими руками, нужно просверлить несколько отверстий, чтобы закрепить в них кронштейн и крепежный штырь. Поэтому отверстия должны быть нужного диаметра. Штырь также нужно изготовить из высокопрочной стали.

Чтобы присоединить дополнительные приспособления к мотоблоку нужен будет кронштейн. Длинный конец кронштейна должен быть расположен либо вниз, либо вверх, чтобы не было помех у подсоединенного оборудования. При этом конец кронштейна не должен касаться поверхности почвы, которую обрабатываем.

При изготовлении самодельного узла сцепки, мы использовали стандартный образец. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. Чтобы подсоединить их к мотоблоку, нужно, либо приобрести специальный переходник, либо изготовить переходник своими руками. Как правило это П-образные кронштейны.

Плуги

Плуг — это основной рабочий орган, который применяется для вспашки земельных участков. Помимо стандартного плуга, который обычно идет в комплекте, существует еще несколько видов, которые могут быть полезны при тех или иных видах работ:

Оборотный. Это двухбортный плуг, который может вращаться вокруг своей оси под углом 90° или 180°. У них разное направление отвалов. Во время работы один пашет, а другой находится сверху или сбоку. Пройдя борозду до конца, плуги меняются местами. Благодаря этому оператору не нужно возвращаться назад, делая холостой ход.

Плуг Зыкова. Это усовершенствованный вариант стандартного плуга с несколько измененным углом лемешно-отвальной поверхности. Благодаря такой геометрии даже плотная целина лучше распахивается, а сорняк срезается. На сегодняшний день такой плуг довольно сложно найти в продаже.
