Воздушный клапан для канализации

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

* * * * * * *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой.

В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение.

А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт.

Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Правила выбора

Что необходимо учесть, отправляясь в магазин за воздушным клапаном?

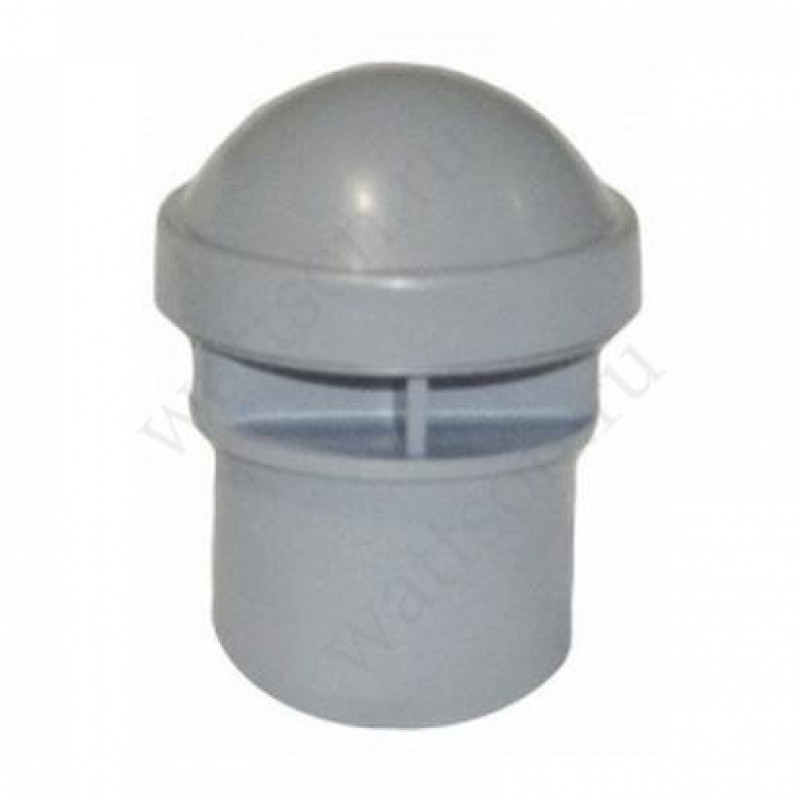

Вакуумный клапан

Вот перечень основных моментов:

Ориентация канализационной системы.
Вид приспособления: мембранный, комбинированный, рычажный, вакуумный, цилиндрический. С шаровым или поворотным механизмом.
Номинальное давление.
Размер устройства и способ монтажа.
Материал изготовления и его прочность.
Возможность ручной регулировки устройства в случае его поломки. Если заслонку заклинит в положении «закрыто», может сорвать гидрозатворы.
Конструкция должна иметь узел, который предотвратит проникновение грызунов из канализации в помещение.

Аэратор — не самое внушительное капиталовложение для дома, к тому же не требует дорогостоящих работ по монтажу. Его эффективность в устранении запахов и необходимость установки не вызывает сомнений.

Особенности монтажа

К устройству прилагается инструкция по эксплуатации и установке, с которой стоит предварительно ознакомиться, но есть ещё некоторые тонкости:

Если в одной монтажной схеме предполагается установка нескольких аэраторов, то закладывается расстояние от одного устройства до другого не менее метра.

Канализационный аэратор в работе

Наличие канализационного аэратора не требует проведения отдельной вентиляционной шахты.
Если канализационная система расположена под напольным покрытием, то клапан монтируется не менее, чем в 35 см от поверхности пола. Это же расстояние закладывают, если в полу имеется решётка.
Самая высокая точка слива должна располагаться не менее чем в метре от пола.
Канализационные аэраторы нельзя устанавливать в неотапливаемых помещениях. Стояк, который выходит на чердачное помещение, нуждается в дополнительном утеплении.
Аэратор устанавливается в раструб, нарушать эту последовательность нельзя.

Правильный монтаж устройства с соблюдением всех этих правил позволит избежать засорения аэратора канализационными стокам.

Размеры аэраторов: 110 или 50 мм

Модификации канализационных аэраторов могут отличаться как внешне, так и по внутреннему устройству, но все они объединены по принципу действия. Выпускаются аэраторы разных размеров. Наибольшей популярностью пользуются канализационные аэраторы следующих размеров:

модификацию размером 110 мм устанавливают на общую канализационную трубу, которая имеет выход на чердак. В санузле частного дома или квартиры аэратор можно монтировать на вспомогательный стояк, при этом один из аэраторов обязательно необходимо разместить на чердаке;

Подключение воздушного клапана к канализации

50 мм аэратор устанавливают около сантехнических приборов. Один аэратор такого формата рассчитан на обслуживание одного, максимум двух сантехприборов. Такой аэратор обязателен к монтажу, если длина горизонтальной трубы достаточно большая или при наличии перехода труб разного диаметра. Чтобы приспособление правильно работало, трубы должны иметь горизонтальный уклон.

Особенности эксплуатации

Проблемы в эксплуатации воздушного клапана возникают, когда шток или мембрана застревают в одном положении. И если это положение «открыто» — в квартире или доме появится канализационный запах, а если «закрыто» — возрастает риск срыва гидрозатворов.

Чтобы избежать такой ситуации, клапан нужно регулярно осматривать на предмет нарушений работы, при этом важно обращать внимание на то, чтобы мембраны и штоки прилегали герметично, и не стали местом скопления мусора. Конструкция аэраторов проста, поэтому легкий ремонт всегда можно провести самостоятельно

Если в канализационной системе появился новый элемент (например, стиральная машина, которая сливает воду под напором), на нее надо ставить дополнительный клапан. Скорость потока воды от стиральной машины резко изменяет давление в трубопроводе, и старый воздушный клапан, даже если он без сбоев работал несколько лет, может не справиться.

Куда ставить клапан

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пора чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

Установка душевой кабины своими руками описана тут.

Где ставить клапан в квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Для чего нужен вакуумный клапан канализации

Вакуумный клапан – автоматическое устройство, которое используют для регулировки герметичности и нормализации гидравлического режима в канализационной системе дома.

Любые сантехнические приборы оснащают специальными сифонами в качестве гидрозатвора. Они содержат немного воды, не позволяющей неприятным запахам и вредным газам, появляющимся в канализации проникать в помещение. Но во время сброса воды в унитазе или раковине, стоки заполняют полностью сечение трубы, формируя в ней своеобразный «поршень». При его перемещении по трубе появляется зона разряжения, которая втягивает жидкость из сифона. Для компенсации этого эффекта и используют вакуумный клапан.

Он при уменьшении давления в трубе автоматически открывается, таким образом, уравнивая внутренне и атмосферное давление. В результате даже при одновременном сбросе жидкости из нескольких приборов, разряжение не будет появляться.

Вакуумный клапан устанавливают:

Если нельзя установить вентилируемую канализацию из-за особенностей здания;
При подключении к длинному горизонтальному участку нескольких сантехнических приборов;
Если приборы расположены далеко от вентилируемого стояка;
При устройстве систем канализации для небольших зданий;
Для снижения затрат.

Можно сделать мысленный опыт – закроем фановый отвод, что в результате получится:

Вверху стояка появится небольшое разрежение;
После этого начнет засасываться воздух через мойки и умывальники;
В результате будут сорваны гидрозатворы – из сифонов вода поступит в стояк;
Тяга, в трубе, начнет перемещать испарения на кухню и в санузел квартир.

Если будет установлен вакуумный клапан, пропускающий воздух только в одну сторону, картина станет другой:

Воздух при сливе поступает в стояк из внешней среды или сквозь воздухозаборную решетку;
Водяные затворы будут работать, как положено.

Вакуумный клапан для канализации: принцип работы

Клапан это пластмассовое запорно-регулирующее цилиндрическое приспособление. Это простое в конструктивном отношении изделие, состоящее из таких деталей:

Корпус (с перегородкой, разделяющей рабочую и приемную камеру);
Защитная крышка (необходима для защиты приемной камеры от посторонних предметов и мусора);
Шток с заслонкой (размещается над перегородкой, необходим для реагирования на изменение давления);
Резиновая прокладка (нужна для уплотнения, устанавливается под штоком-заслонкой).

При установке на пластиковую канализацию используют обычный уплотнитель, при устройстве канализации из чугунных элементов используют специальный адаптер.

Изделия отдельных изготовителей имеют резиновую мембрану вместо штока из пластмассы. Существуют только 2 размера клапанов по диаметру канализационных труб 50 и 110 мм.

Вакуумный клапан работает просто:

При слишком большом давлении в стояке, в клапане плотно прижимается затвор, не пропуская воздух, что предотвращает поступление неприятных запахов в квартиру и на чердак;

Конструкция клапана предусматривает несколько ограничений:

Его допустимо использовать только в теплых помещениях. Даже небольшой мороз станет причиной появления льда на седле затвора из-за испарений, клапан нормально работать перестанет;
Устройство нужно периодически чистить. Пыль и грязь ухудшит герметичность, при появлении неприятного запаха, нужно сразу разобрать клапан и очистить затвор и седло.

Монтаж

Устройство можно размещать в любом подходящем месте вверху канализации возле стояка. Учтите, чтобы расстояние между вакуумным клапаном и стояком должно быть меньше, чем между ближайшим сантехническим устройством с водяным затвором и стояком. Клапан можно разместить и на горизонтальном ответвлении системы возле последнего сантехнического прибора. Чаще всего вакуумный клапан устанавливают прямо на стояке.

Единственное что важно обеспечить – создать герметичное соединение раструба и клапана и остальных соединений с сантехническими устройствами. Можно конкретизировать этот совет:

Можно конкретизировать этот совет:

В раструбе канализационной трубы из пластика (полипропиленовой или ПВХ), герметичность соединения обеспечивается с помощью стандартного уплотнителя. Будет проще собрать трубу, если промазать его мылом;
На трубу из чугуна нужно купить специальную резиновую манжету. Чугунные трубы собирать немного сложнее;
Соединения гофрированных сифонов и колен производят, устанавливая резиновые манжеты.

Иногда жильцы квартир желают установить вакуумный клапан вместо фановой трубы.

Это может привести к такой картине:

Удобно решать сложности с вентиляцией канализационной системы с помощью вакуумного клапана в 1 и 2 этажных зданиях. В многоэтажных строениях нагрузка больше;
В многоэтажном здании удалить фановый стояк, и вместо него установить вакуумный клапан без разрешения нельзя. В результате может получиться, что жители первых этажей постоянно будут слышать запах канализации. В результате будет соответствующими органами проведено обследование системы, и потребуют все восстановить.

Преимущества и минусы

У вакуумных клапанов есть несколько плюсов и недостатков. Важнейшее преимущество в том он предназначен для снижения затрат при создании канализационной системы. Изготовить и установить фановую трубу намного дороже, необходимо купить много материалов и серьезно изменить планировку.

К положительным свойствам относят:

Нет необходимости пробивать специальное отверстие в кровле, что дает возможность сохранить ее целой и упрощает работы по устройству канализационной системы;
Стояк за пределами дома не будет заметен, что улучшит внешний вид здания;
Для вакуумного клапана не нужно обслуживание и его не ремонтируют;
Клапан, в конструкции которого использована мембрана заметно улучшит эффективность канализации;
Вы снизите потери тепла;
Установка устройства быстрая, работа понятная и легкая.

Минусов у этого устройства мало, но их нужно принимать в расчет:

Устройство не может работать при серьезных нагрузках;
Дороговизна вакуумного клапана.

Глупо думать, что поставив вакуумный клапан можно избавиться от всех проблем с канализационной системой. Он, безусловно, поможет, если в многоэтажном здании не установлена фановая труба. Заметно уменьшит смету при постройке загородного дома (в этой ситуации устанавливать фанстояк нецелесообразно, ведь нагрузки на канализацию будут небольшими).

Клапан желательно использовать, при подключении к канализационной трубе небольшого количества сантехнических приборов. Идеально – установить 2-3 устройства. Иначе, он сможет не всегда задерживать неприятный запах, и часть «ароматов» канализации проникнет в помещения.

Конструктивные особенности и принцип работы вакуумного клапана для канализации

Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.

Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.

Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.

Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.

Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.

Клапан состоит из:

корпуса;
внутреннего отверстия для прохождения воздуха;
штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
мембраны;
защитной крышки.

Схематично работа клапана выглядит таким образом:

Схема работы

На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.

Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.

Почему часто возникают засоры канализации?

Наверное, существуют счастливцы, которые никогда не сталкивались с таким неприятным явлением, как засор в канализационной трубе. Большинству же из нас довелось наблюдать картину, когда стоки не просто не уходят в сточные отверстия сантехнических приборов.

Если уклон канализации в частном доме недостаточен, то жидкость будет передвигаться слишком медленно, и твердые включения успеют осесть в трубе, перекрывая просвет и не давая жидкости двигаться. Но и слишком крутой уклон трубопровода может привести к образованию засора. Ведь слишком быстро сливающаяся вода не успеет смыть и унести твердые отходы.

Наличие в трубе осадка приведет к тому, что в месте загрязнения будут и дальше накапливаться отходы, что в итоге приведет к образованию засора в канализационной трубе, полностью перекрывающего её просвет. Это приведет к остановке системы.

Еще сложнее ситуация в многоэтажках. Так, при наличии засора и продолжающемся поступлении стоков с верхних этажей, загрязненная вода начнет выливаться из сантехнических приборов в квартирах, расположенных ниже. Решить проблему может прочистка труб. Однако если причина образования засоров не устранена, то аварийные ситуации будут повторяться с завидной регулярностью.

Монтаж воздушного клапана

Куда поставить канализационный клапан

Устанавливают воздушный клапан на канализацию следующим образом.

Устройство можно разместить на чердаке или в помещении дома. Вариантов монтажа два:

Одно изделие устанавливают на общий канализационный стояк.
На каждый прибор сантехники можно поставить отдельное вакуумное устройство.

Это необходимо для того, чтобы в аварийной ситуации его не залило сточными водами. Подсоединить изделие можно напрямую в трубу, а также сбоку с помощью тройника или отвода. При этом необходимо следить за тем, чтобы соединение было герметичным, иначе воздух из канализации проникнет в дом.

В помещении, где устанавливают это устройство, температура всегда должна быть выше 0 градусов. В противном случае возможно примерзание штока или мембраны — и тогда клапан не будет эффективно работать.

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Зачем нужен клапан для канализационного стояка?

Вакуумный канализационный клапан монтируется в верхней части стояка и около сантехнических приборов.

Канализационная система может неправильно работать по следующим причинам:

Несоблюдение норм и правил. Если монтаж фановой конструкции выполнен неправильно, в помещения проникает неприятный запах.
Нарушение целостности стояка.
Засорение верхней части трубы. В отверстие могут попасть листья, частицы стройматериалов, птицы и животные.
Промерзание выходного отверстия фановой конструкции. Воздух в таком случае поступает в недостаточном количестве.
Отсутствие вентиляционной конструкции.

При сливе воды в коллекторе возникает разрежение. Если давление падает, гидрозатворы сифонов исчезают. В результате в помещении появляется неприятный запах и шум. Канализационные газы представляют опасность для человека. Если проблему не устранить, в ванной и туалетной комнатах начинает распространяться грибок. Избежать этого помогает установка аэрационного клапана на сливную трубу. Деталь способствует регулярному поступлению воздуха, выравнивающего давление. Ее можно использовать в сочетании с фановой системой.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу, поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
Расстояние от окон до фановой трубы не должно быть менее 4 м.
Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
