Подготовка составных частей ворот
Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.
Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.
К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.
Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.
Виды конструкций, способы открытия
Перед строительством стоит учесть, что ворота бывают:
- Одностворчатые. Используются редко, поскольку требуют много места для открытия. Их минус ‒ большая парусность. Этого можно избежать, если установить усиливающие детали к каркасу. Но в этом случае возрастает нагрузка на петли и появляется риск деформации створки. Этот способ подходит для небольших по ширине ворот, а лучше – калитки.
- Двухстворчатые. Конструкция с двумя дверьми. Бывают одинаковыми по ширине или разными. Обладают устойчивостью к порывам ветра. Наиболее популярный вариант. Стоят они дороже предыдущего типа из-за большего количества петель, фурнитуры.
Открываться ворота могут:
- Механически. Работа контролируется вручную с помощью ключа, засова. Не зависят от подачи электроэнергии. Недорогой, легкий монтаж. Часто хозяева собирают такие ворота сами. Но по времени процесс открытия и закрытия занимает много времени.
- Автоматически. Ворота с дистанционным управлением можно открыть, не выходя из машины или дома. Удобный способ контроля за работой гаражных, входных створок. Требуют наличия бесперебойного источника электроэнергии. Часто дополняются домофоном, системой видеонаблюдения.
Принцип работы автоматики разберем ниже в отдельном разделе статьи.
Рекомендуем к прочтению:
- Как изготовить ворота своими руками
- Красивые кованые ворота
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе
Потому точками прихватываем в нескольких местах
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Окрашенный каркас
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Практически готовы
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Самодельные засовы
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Из профлиста можно сделать откатные ворота и оснастить их автоматикой.
Конструкция ворот
Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.
Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.
Преимущества распашных ворот:
- Простой монтаж, с которым под силу справиться одному человек.
- Возможность выбрать любую форму.
- Возможность добавить к общей конструкции калитку.
Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать
Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.
Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.
Преимущества конструкции:
- Хорошо выдерживает даже очень сильные порывы ветра.
- Экономит пространство.
- Повышенная устойчивость к ветровым нагрузкам.
Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.
Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.
Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.
Сборка рамы ворот
Изготовление рамы
Чтобы собрать раму ворот, нужно использовать ровную площадку, достаточную для размещения одной створки. Лучше всего подойдет место прямо на месте въезда. На земле размечается прямоугольник по размеру створки. Для этого используется прием трех чисел 3, 4, 5. Забиваете колышек в вершину первого угла, с помощью обрезной доски или шнура размечаете первую линию. Отмечаете на ней 3 части
Неважно какого размера. Например, по 30 сантиметров
После этого от вбитого колышка проводите еще одну линию, приблизительно под прямым углом. На ней отмечаете уже 4 части. Соединяете эти отметки на линиях. Если расстояние между ними 5 частей – угол прямой. Таким образом размечаете весь прямоугольник рамы по тем размерам, которые вам необходимы. После этого собирается рама.
Деревянные брусья запиливаются для соединениях на углах «в полдерева». После этого углы соединяют двумя деревянными шкантами, забив их в просверленные отверстия. Для придания жесткости углу, на него шурупами прикручиваются железные угольники с длиной стороны не менее 30 сантиметров. В одну сторону угольника должно быть закручено не менее трех шурупов.
При использовании достаточно мощного шуруповерта и шурупа с шестигранной головкой и кончиком в виде сверла, возможно и не понадобится сверлить отверстия предварительно. Но лучше перестраховаться и сделать их заранее. По длинной стороне створки делают две параллельные верхней и нижней стороне перемычки и так же закрепляют их угольниками. Расстояние между этими перемычками должно точно делить створку на три равные части. К ним будут прикручены, лучше всего болтами с потайными головками, петли ворот. По аналогичной схеме, но с применением сварочного инвертора, собирается рама створки из профильной трубы.
Установка дачных металлических распашных ворот своими руками (с фото)
Для установки металлических распашных ворот стойки сооружают на фундаменте, заложенном ниже глубины промерзания грунта. Обычно для установки столба бурят шурф глубиной 1,5—1,7 м. После того как застынет бетон, можно приварить к опорам петли и навесить створки.
В распашных металлических воротах для дачи створки навешивают на петли амбарного типа, которые крепят к воротным столбам по краям проема. В зависимости °т тяжести ворот к каждой стойке приваривают 2 или 3 петли. Створки Распахивают на улицу или во двор в зависимости от места крепления Петель и наличия свободного пространства перед забором или за ним.
Так как труба рамы имеет толщину стенки 1,5—2 мм, для усиления крепления под каждую нижнюю часть цилиндрической воротной петли нужно приварить отрезок уголка с полкой 25 мм. Такое же усиление потребуется и для стойки, если она сделана из профилированной трубы с толщиной стенки 2 мм.
Как показано на фото, для ворот из металла готовые створки приставляют к стойкам, опирая на кирпичи, выравнивают их по горизонтали и вертикали, фиксируют относительно стоек мягкой проволокой, после чего приваривают петли:
Для того чтобы стопорить ворота в закрытом, а при необходимости и в открытом положении, понадобятся задвижки в виде шпингалета — по одной на каждую створку (если у ворот не предусмотрена верхняя перемычка) или по две (если ворота сверху перекрыты). Задвижки можно купить готовые, а можно сделать самостоятельно, приварив к раме отрезки оцинкованной трубы 1\2 и вставив в нее стальной пруток диаметром 12 мм с загнутым концом. В землю в соответствующем месте нужно вбить или забетонировать другой отрезок трубы, для того чтобы шпингалет прочно фиксировал створку.
Обшивать рамы профлистом или листами поликарбоната можно как до монтажа, так и после, когда они уже будут стоять в проеме. Крепят эти материалы саморезами по металлу. Желательно так подобрать направление обшивки, чтобы листы не имели швов в пределах одной створки. Предварительно раму следует покрыть грунтом и краской. Если предполагается обшить створки листовой сталью или кровельным железом, то целесообразно вначале обшить раму листами с помощью сварки, а уже затем монтировать на ней навесы и задвижки. Разумеется, грунт и краску наносят после сварочных работ.
Далее описано, как сделать металлические ворота на подвеске.
Ворота и калитка из профнастила. Обшиваем каркас.
При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.
Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!
С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.
Другой приемлемый вариант — электролобзик.
Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.
Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.
Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.
Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».
Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!
Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот
Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.
Распашной тип
На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.
Монтировка происходит по такой схеме ворот:
Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.
В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.
Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.
Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.
Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.
Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок
Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию
Вес петель должен соответствовать материалу.
Преимущества такого выбора состоят в следующем:
- экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
- легкие монтажные работы.
Рабочий процесс
Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.
Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.
Можно выделить такие способы установки:
- забивание;
- бетонирование.
Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.
Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить
При этом обращайте внимание на вертикальность стойки
Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.
После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.
Монтаж створок
После того, как створки ворот обшиты профильным листом, в проеме ворот кладутся два-три обрезка бруса, чтобы сразу обозначить величину отступа от земли. Собранная створка весит не менее 50 килограмм, поэтому поднять ее одному очень сложно. Выйти из положения можно, соединив концы воротных столбов балкой и повесив на нее маленькую автомобильную лебедку. Постепенно подтянув створку, и поставив ее на подкладки надо закрепить концы петель на столбе.
К железному швеллеру они привариваются очень хорошо, но лучше перестраховаться и закрепить еще и одним болтом. Будет качественней, если этот болт пройдет через обе полочки швеллера. В деревянном брусе или столбе надо обязательно сверлить сквозные отверстия для длинных болтов, а под гайки на концах положить увеличенные шайбы, лучше не одну. После этого можно вынуть подкладки из-под створки и проверить, как она открывается.
Раздвижные ворота
Этот тип тоже подразделяется на отдельные подвиды, среди которых можно выбрать подходящий к каждому конкретному случаю. Но почти каждый из них нуждается в свободном пространстве возле изготовленного забора. Потрудиться придется для освобождения места, где свободно сможет перемещаться при открывании ворот их подвижная створка.
Раздвижные ворота могут быть:
- откатными,
- консольными,
- подвесными.
Откатные
Откатные передвигаются по металлическому профилю (двутавр, швеллер и т. д) или стальному рельсу. Такие ворота не являются особенно популярным вариантом, особенно в местности с холодным и снежным климатом. Когда рельс хорошо очищен ото льда, снега и мусора, ворота будут скользить по нему с легкостью. Но во время сильного снегопада или при обледенении створка не сможет двигаться без предварительной очистки. Такие ворота более подходят для регионов, где не бывает сильных морозов и снег кратковременен.
Это важный недостаток конструкции, но единственный. Для нее не требуется большой территории для закрытия и открытия, и в этом ее несомненное преимущество. Придерживающие скобы и ролики устанавливаются на верхнюю часть стойки с той стороны, на которую створка открывается. Также ролики устанавливаются внизу мобильной подвижной створки ворот: с их помощью она и движется по профилю или рельсу, уложенному на поверхность земли.
Подвесные
Подвесной тип раздвижных ворот также не очень популярен для частного сектора: установленный сверху профиль, по которому передвигается подвешенное на него полотно, ограничивает возможную высоту въезда.
Консольные
Консольные можно считать, пожалуй, наиболее удобным подвидом раздвижных ворот. Они могут иметь несколько различную конструкцию, и для каждого конкретного случая выбирается оптимально подходящая. Ворота такого типа жестко закрепляются на балке: она перемещает с собой и створку ворот, передвигаясь в консольном узле. Такие ворота устроены сложнее прочих, но зато они более надежно служат в снежные зимы.
Ведь их створки устроены таким образом, что они не касаются грунта. Дополнительный плюс устройства – отсутствие ограничителя высоты, что позволяет проезжать через них транспорту любой высоты. Конструкция консольных ворот предусматривает монтаж мощных опорных столбов только с одной стороны – с той, в которую при открывании проезда будет сдвигаться мобильная створка.
Консольная балка может располагаться вверху, внизу и посередине. Своими руками раздвижные ворота вполне можно изготовить, если владелец участка разбирается в чертежах, обладает базовыми знаниями в механике и физике, а также навыками подобных работ. Любые консольные ворота можно сделать автоматическими, если оснастить их системой управления и электрическим приводом. Владелец сможет специальным брелоком открывать для себя проезд, находясь внутри теплой машины.
Ворота из профнастила в рамке своими руками. Как нарезать профлист для ворот своими руками.
(фотографии, инструкция,
Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!
Правила нарезки профнастила для ворот:
- Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
- По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
- Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;
Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.
Всё внимание на пошаговый фото-мастер-класс:
View the embedded image gallery online at:
Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.
Крепление профилированного листа
В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.
Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.
Крестообразные перемычки.
Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.
Как крепить профнастил на ворота. Установка опорных столбов
Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.
Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.
Использование металлических опорных столбов
Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.
Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.
Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.
Будьте внимательны
Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.
Опорные столбы из кирпича или камня
В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.
Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.
Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе
Потому точками прихватываем в нескольких местах
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

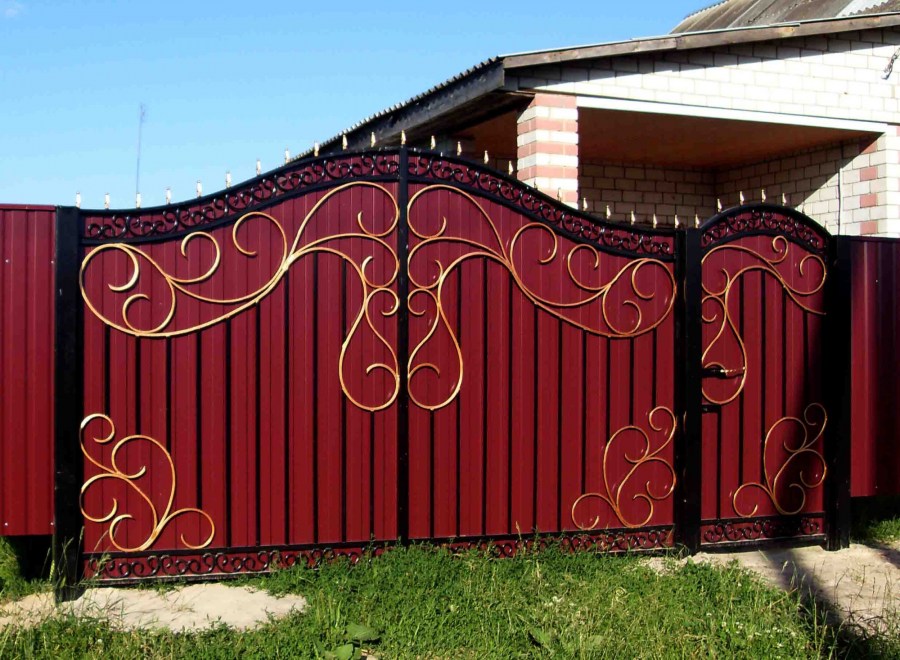

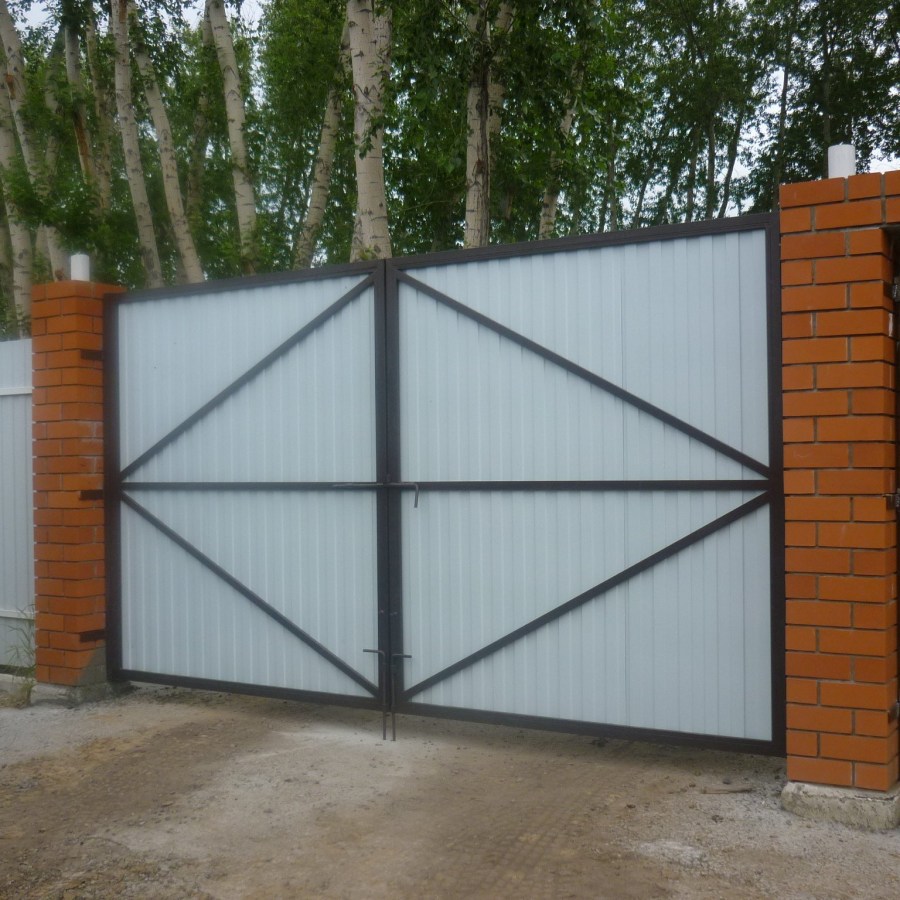

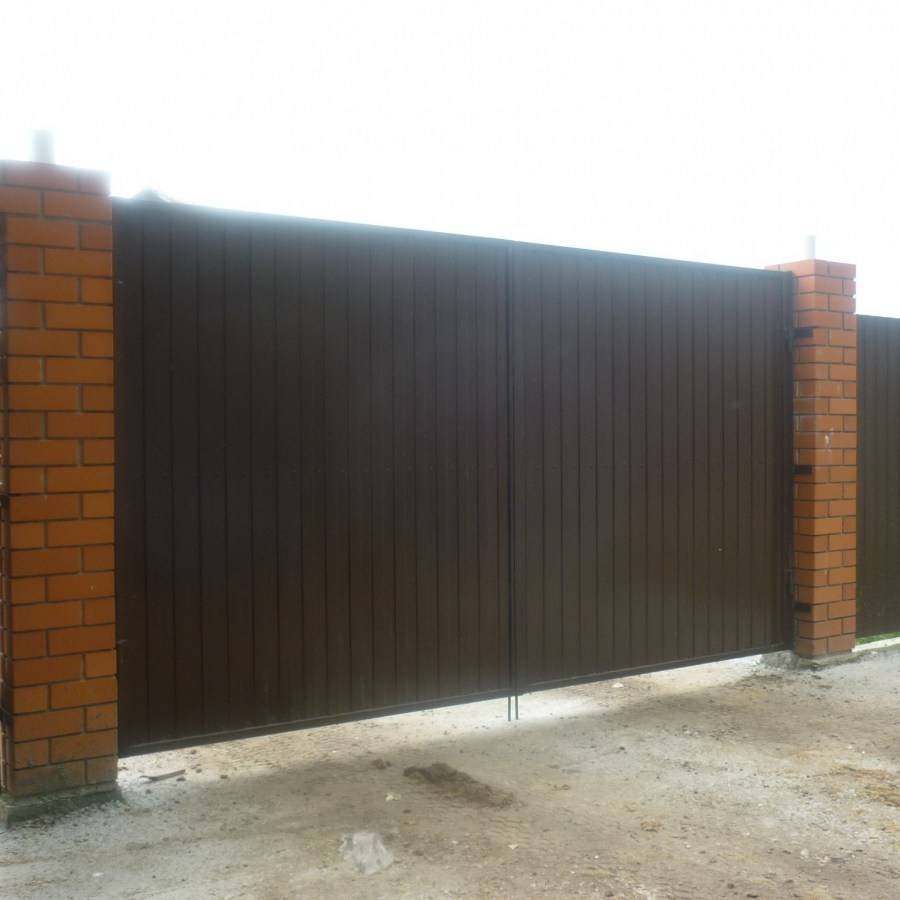

Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
